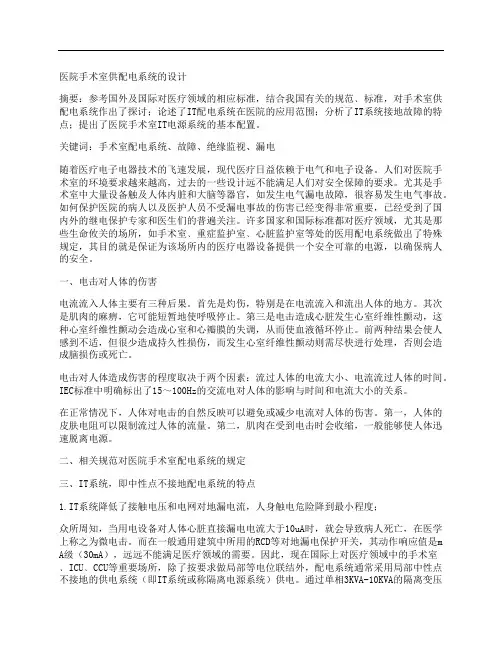

手术室供配电电气设计方式及安全保护

医院手术室供配电系统的设计摘要：参考国外及国际对医疗领域的相应标准，结合我国有关的规范﹑标准，对手术室供配电系统作出了探讨；论述了IT配电系统在医院的应用范围；分析了IT系统接地故障的特点；提出了医院手术室IT电源系统的基本配置。

关键词：手术室配电系统、故障、绝缘监视、漏电随着医疗电子电器技术的飞速发展，现代医疗日益依赖于电气和电子设备。

人们对医院手术室的环境要求越来越高，过去的一些设计远不能满足人们对安全保障的要求。

尤其是手术室中大量设备触及人体内脏和大脑等器官，如发生电气漏电故障，很容易发生电气事故。

如何保护医院的病人以及医护人员不受漏电事故的伤害已经变得非常重要，已经受到了国内外的继电保护专家和医生们的普遍关注。

许多国家和国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室﹑重症监护室﹑心脏监护室等处的医用配电系统做出了特殊规定，其目的就是保证为该场所内的医疗电器设备提供一个安全可靠的电源，以确保病人的安全。

一、电击对人体的伤害电流流入人体主要有三种后果。

首先是灼伤，特别是在电流流入和流出人体的地方。

其次是肌肉的麻痹，它可能短暂地使呼吸停止。

第三是电击造成心脏发生心室纤维性颤动，这种心室纤维性颤动会造成心室和心瓣膜的失调，从而使血液循环停止。

前两种结果会使人感到不适，但很少造成持久性损伤，而发生心室纤维性颤动则需尽快进行处理，否则会造成脑损伤或死亡。

电击对人体造成伤害的程度取决于两个因素：流过人体的电流大小、电流流过人体的时间。

IEC标准中明确标出了15～100Hz的交流电对人体的影响与时间和电流大小的关系。

在正常情况下，人体对电击的自然反映可以避免或减少电流对人体的伤害。

第一，人体的皮肤电阻可以限制流过人体的流量。

第二，肌肉在受到电击时会收缩，一般能够使人体迅速脱离电源。

二、相关规范对医院手术室配电系统的规定三、IT系统，即中性点不接地配电系统的特点1.IT系统降低了接触电压和电网对地漏电流，人身触电危险降到最小程度；众所周知，当用电设备对人体心脏直接漏电电流大于10uA时，就会导致病人死亡，在医学上称之为微电击。

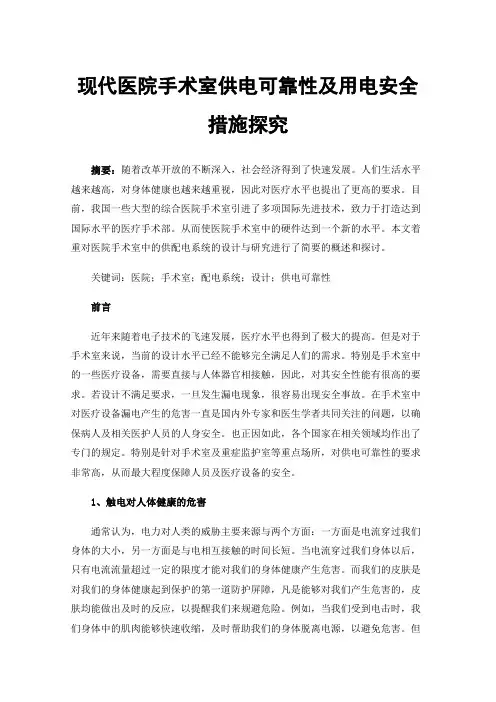

现代医院手术室供电可靠性及用电安全措施探究摘要：随着改革开放的不断深入，社会经济得到了快速发展。

人们生活水平越来越高，对身体健康也越来越重视，因此对医疗水平也提出了更高的要求。

目前，我国一些大型的综合医院手术室引进了多项国际先进技术，致力于打造达到国际水平的医疗手术部。

从而使医院手术室中的硬件达到一个新的水平。

本文着重对医院手术室中的供配电系统的设计与研究进行了简要的概述和探讨。

关键词：医院；手术室；配电系统；设计；供电可靠性前言近年来随着电子技术的飞速发展，医疗水平也得到了极大的提高。

但是对于手术室来说，当前的设计水平已经不能够完全满足人们的需求。

特别是手术室中的一些医疗设备，需要直接与人体器官相接触，因此，对其安全性能有很高的要求。

若设计不满足要求，一旦发生漏电现象，很容易出现安全事故。

在手术室中对医疗设备漏电产生的危害一直是国内外专家和医生学者共同关注的问题，以确保病人及相关医护人员的人身安全。

也正因如此，各个国家在相关领域均作出了专门的规定。

特别是针对手术室及重症监护室等重点场所，对供电可靠性的要求非常高，从而最大程度保障人员及医疗设备的安全。

1、触电对人体健康的危害通常认为，电力对人类的威胁主要来源与两个方面：一方面是电流穿过我们身体的大小，另一方面是与电相互接触的时间长短。

当电流穿过我们身体以后，只有电流流量超过一定的限度才能对我们的身体健康产生危害。

而我们的皮肤是对我们的身体健康起到保护的第一道防护屏障，凡是能够对我们产生危害的，皮肤均能做出及时的反应，以提醒我们来规避危险。

例如，当我们受到电击时，我们身体中的肌肉能够快速收缩，及时帮助我们的身体脱离电源，以避免危害。

但是当电流的流量穿过身体比较大时，就会损伤我们的肌肉组织。

如果电流传输至心脏，就会对我们的生命产生严重威胁。

2、医院手术室供配电系统的基本要求2.1医院特殊区域供配电系统要求在《民用建筑电气设计规范》的相关要求中，按照供电安全性对电源负荷进行了分级。

【摘要】：医院是一个为病人服务的机构，医院电气设计由于功能与其他建筑不同而显示其特殊性。

手术室又作为医院的一个非常重要的部门而要求更加严格。

现以保定市第二中心医院净化手术室工程谈一下手术室的电气设计。

一、手术室的照明、动力供配电系统：1、负荷等级、供电系统及供电电源：医院对电源的可靠性要求很高，手术室、急诊部监护病房、血透室、分娩室、婴儿室、CT扫描、配血室等一旦断电对医务工作造成很大影响，甚至会造成医疗事故，危及病人的生命，所以《民用建筑电气设计规范》JGJ/T16-92（以下简称规范）表3.1.2中规定上述用电负荷为一级负荷，必须有二个电源同时供电，当一个电源发生故障时，另一个电源能继续供电，以确保供电可靠性。

合理的配电方式是电源可靠性的保证，首先应根据部门的不同性质分区域配电。

如门诊属一个供电区域，病房属于一个供电区域，手术室又另划为一个区域。

其次根据各部门对电源可靠性的不同要求进行配电，如手术室、抢救室、中心监护等重要负荷，采用树干式与放射式相结合的方式配电，即从两台变压器上分别引一路电源干线至相关层的双电源切换箱，经双电源自动切换后，再以放射式配电至本层各部门。

对消控中心、电话总机等可靠性要求更高的场所应采用二路电源放射式供电，即分别从变电所两台变压器低压侧各引一路电源直接至用电点。

两路电缆在桥架内敷设时，应分设在不同桥架或在桥架内设防火隔离板，以确保双路供电的可靠性。

本工程洁净手术部的供电负荷为一级负荷,按设计规范的要求，采用TN-S系统结构模式，采用等电位联结及共用接地方式，从中心变配电所引来双回路接至配电总箱，一用一备，末端自动切换，且与柴油发电机有可靠联系，以便地区电网故障时仍能保持连续供电。

考虑到地区用电的不稳定性，本设计还为：N01、N02（I级）手术室分别配置了10KVA及3KVA的UPS电源。

特别的对于电源突然中断后，能招致重大医疗危险的场所，采用电力系统不接地（IT系统），本设计对于N10（II级）手术室采用IT系统。

外科手术中的手术室电气安全管理手术室是外科手术过程中最为重要的环节之一，因此，保障手术室电气安全显得尤为重要。

本文将从手术室电气设备的选择与维护、电气安全管理制度的建立以及应急预案的制定等方面，探讨外科手术中的手术室电气安全管理。

1. 手术室电气设备的选择与维护手术室的电气设备至关重要，需要经过严格的选择与维护。

首先，应选择符合国家标准和行业要求的电气设备，具备稳定可靠、安全耐用的特点。

其次，在设备选择中要特别注重品牌和质量，避免购买低质量或假冒伪劣产品。

与此同时，手术室电气设备的定期维护和检修也是必不可少的。

定期维护可以保证设备的正常运行，减少故障的发生。

维护过程中要严格按照设备说明书及相关规范要求进行，确保维护工作的全面性和准确性。

2. 电气安全管理制度的建立为了保障手术室电气安全，建立完善的电气安全管理制度是必须的。

首先，应细化电气设备使用的各项规章制度，在规章制度中明确电气设备的使用、操作和维护要求，加强对操作人员的培训和监督。

其次，应建立定期维护和检修制度，明确维护和检修的时间、流程和责任人。

同时，还应定期开展电气设备的巡检工作，及时发现和排除隐患，确保设备处于良好的工作状态。

另外，还应加强设备事故的记录和报告制度。

对于电气事故的发生，要及时记录，分析事故原因，并制定相应的改进措施，避免类似事故再次发生。

3. 应急预案的制定即使在做好了各项电气安全管理工作之后，突发事故仍可能发生。

因此，制定并贯彻应急预案是至关重要的。

应急预案应包括各种常见意外情况的处置方法和应对措施，例如电气火灾、电气泄漏等。

应急预案的制定要细致入微，对于各种应急情况都要有明确的处置流程和操作指南。

同时，应针对不同人员进行培训，提高应急处置的能力和水平。

此外，在应急预案制定后，还要定期组织演练，以增强应急处置的效果和效率。

总结：外科手术中的手术室电气安全管理至关重要，需要从设备选择与维护、电气安全管理制度的建立以及应急预案的制定等多个方面进行综合管理。

手术室配电及绝缘监视系统的设计与探讨手术室是医院中最为重要的部分之一，消毒、绝缘和安全运行是其首要任务。

在手术室内，一些关键设备的正常运转是非常重要的，而这些设备的正常运转又离不开稳定可靠的电力供应。

因此，在手术室设计中，电力配电与绝缘监视系统的设计是必不可少的。

首先，手术室的电力配电系统应该保证稳定、可靠。

在电力配电系统中，应该采用双回路电源供电，保证在一套电源失效时，另一套电源可以顶替，防止手术因电力故障中断。

另外，在电源接入手术室时，应该设置电缆接头检测装置，在发现接头松脱或发热时，及时发出警报。

此外，为了避免电网故障影响手术室的电力供应，还应该加装电网干扰滤波器。

单纯的电力配电系统保证不了手术室的安全运行，还要考虑手术室的绝缘情况。

手术室中的人体和电器设备都是互相独立的，两者之间必须做到良好的绝缘。

因此，在手术室设计中，应该为手术室设置专用的绝缘监视系统，对手术室的绝缘情况进行实时监测。

绝缘监视系统应该具有以下几个特点：1.可靠性。

绝缘监视系统在手术室设计中的地位至关重要，系统的可靠性是保证手术室运行的基础。

绝缘监视系统应该采用高精度的传感器，通过采集电阻、电流、电压等多种信号，进行严密的监测。

并且，该系统应该采用红外线、激光等技术，消除温度、湿度等外部因素的干扰，并加装稳定器和过压、过流等保护器件，保证系统的运行安全和稳定性。

2.灵敏度。

绝缘监视系统应该具有高灵敏度，能够在电气绝缘出现问题的早期进行报警，防止出现事故。

监视系统应该采用灵敏的报警器件，如声光报警装置、电气自动断路器等，及时发出警报，引起操作人员的注意，并尽快协调技术人员进行维护。

3.全面性。

绝缘监视系统要对手术室电器设备进行全面监测，不同设备的绝缘情况各有不同，系统需要按照设备绝缘标准进行监测。

系统应该设置多个检测点，全面监测电器设备的绝缘状况。

手术室的配电和绝缘监视系统是保证手术室安全和稳定运行的重要装置，设计和安装需要认真考虑。

一、总则为保障医院手术室用电安全，防止火灾事故的发生，确保医疗质量和医护人员、患者的人身安全，特制定本制度。

二、用电安全管理原则1. 遵循国家有关用电安全法规和标准，严格执行医院用电安全管理规定。

2. 强化用电安全管理意识，提高用电安全技能，确保手术室用电安全。

3. 定期检查、维护手术室用电设施，确保其正常运行。

4. 加强用电安全教育，提高医护人员用电安全意识。

三、用电安全管理措施1. 电器设备安装与使用（1）安装、拆改、增设电气设备或架设临时电路时，必须报总务科批准，并按有关规范进行施工。

（2）各类设备均需具备法律、法规规定的有效合格证书。

（3）电气设备停用或拆除时，应报总务科批准，并按照规定程序进行。

2. 用电设备维护与保养（1）定期检查手术室用电设备，确保设备正常运行。

（2）发现设备故障，立即停机报修，禁止带病运行。

（3）对易燃、易爆物品进行严格管理，禁止在手术室存放。

3. 用电安全培训（1）对新入职的医护人员进行用电安全培训，使其了解手术室用电安全知识。

（2）定期组织用电安全知识培训，提高医护人员用电安全意识。

4. 用电安全检查（1）定期对手术室用电设备进行检查，确保设备符合安全标准。

（2）对手术室用电线路进行定期检查，防止线路老化、短路等隐患。

（3）对手术室用电环境进行巡查，确保用电安全。

5. 应急处理（1）发生电气火灾时，立即切断电源，并组织人员进行灭火。

（2）火灾扑灭后，对事故原因进行调查，总结经验教训，加强用电安全管理。

四、用电安全管理责任1. 总务科负责手术室用电设施的管理、维护和监督。

2. 手术室负责人负责本室用电安全管理工作，落实用电安全管理措施。

3. 医护人员应遵守用电安全规定，提高用电安全意识。

4. 全体人员应积极配合用电安全检查，发现安全隐患及时报告。

五、附则1. 本制度自发布之日起施行。

2. 本制度由医院总务科负责解释。

3. 本制度如有未尽事宜，由医院总务科根据实际情况进行修订。

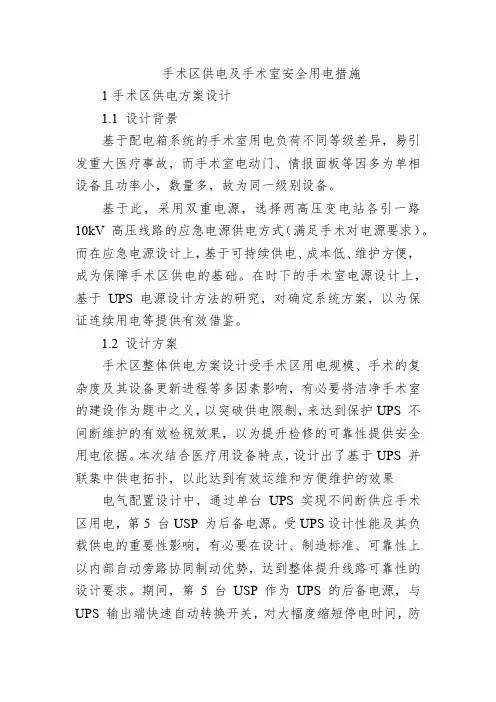

手术区供电及手术室安全用电措施1手术区供电方案设计1.1 设计背景基于配电箱系统的手术室用电负荷不同等级差异，易引发重大医疗事故，而手术室电动门、情报面板等因多为单相设备且功率小，数量多，故为同一级别设备。

基于此，采用双重电源，选择两高压变电站各引一路10kV 高压线路的应急电源供电方式（满足手术对电源要求）。

而在应急电源设计上，基于可持续供电、成本低、维护方便，成为保障手术区供电的基础。

在时下的手术室电源设计上，基于UPS 电源设计方法的研究，对确定系统方案，以为保证连续用电等提供有效借鉴。

1.2 设计方案手术区整体供电方案设计受手术区用电规模、手术的复杂度及其设备更新进程等多因素影响，有必要将洁净手术室的建设作为题中之义，以突破供电限制，来达到保护UPS 不间断维护的有效检视效果，以为提升检修的可靠性提供安全用电依据。

本次结合医疗用设备特点，设计出了基于UPS 并联集中供电拓扑，以此达到有效运维和方便维护的效果电气配置设计中，通过单台UPS 实现不间断供应手术区用电，第5 台USP 为后备电源。

受UPS设计性能及其负载供电的重要性影响，有必要在设计、制造标准、可靠性上以内部自动旁路协同制动优势，达到整体提升线路可靠性的设计要求。

期间，第5 台USP 作为UPS 的后备电源，与UPS 输出端快速自动转换开关，对大幅度缩短停电时间，防范因此发生的事故，提升UPS 可靠性等具有显著的效果。

同时，基于经济模式或绿色休眠模式的设计，还可进一步为手术区用电能耗降低提供可能。

1.3 重点供电方案因医院等级差异不一，故开展复杂手术的机会和概率不大，而0s 级手术室布置UPS 的方法，通过调整手术室功能灵活性，在单台小型UPS 重点供电中，可有效避免各种市电故障，也为手术室供电可靠性提供了可能；而并联的两台小型UPS 在手术室供电造价上，通过维护量及方案部署来达到降低停电故障等也为其提供了方案设计依据。

1.4 消防系统设计方案基于市电停电环节EPS 应急电源（Emergency Power Supply）设计，基于0.5～2h 持续供电以保证电力可持续效果。

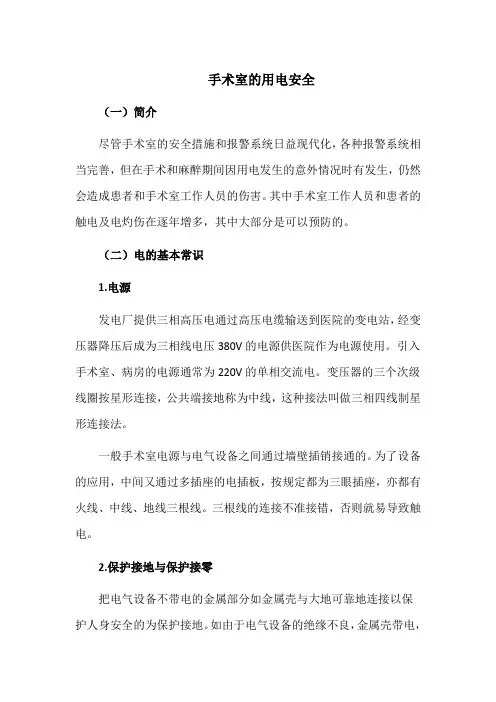

手术室的用电安全（一）简介尽管手术室的安全措施和报警系统日益现代化，各种报警系统相当完善，但在手术和麻醉期间因用电发生的意外情况时有发生，仍然会造成患者和手术室工作人员的伤害。

其中手术室工作人员和患者的触电及电灼伤在逐年增多，其中大部分是可以预防的。

（二）电的基本常识1.电源发电厂提供三相高压电通过高压电缆输送到医院的变电站，经变压器降压后成为三相线电压380V的电源供医院作为电源使用。

引入手术室、病房的电源通常为220V的单相交流电。

变压器的三个次级线圈按星形连接，公共端接地称为中线，这种接法叫做三相四线制星形连接法。

一般手术室电源与电气设备之间通过墙壁插销接通的。

为了设备的应用，中间又通过多插座的电插板，按规定都为三眼插座，亦都有火线、中线、地线三根线。

三根线的连接不准接错，否则就易导致触电。

2.保护接地与保护接零把电气设备不带电的金属部分如金属壳与大地可靠地连接以保护人身安全的为保护接地。

如由于电气设备的绝缘不良，金属壳带电，电流可直接由地线入地，不致造成对工作人员的危害。

把正常不带电的电气设备金属构件与电力系统的零线做良好连接叫保护接零。

医疗部门宜使用单相三眼插座和插头。

所有地线插座必须接有用电单位自己制备的可靠地线，以确保安全。

3.地线回路在手术室内的患者，身上往往会同时与两个以上的电气设备相连接，这些电气设备虽然都通过同一地线，也接地良好，但因为接地线不在同一点，两个地线插头之间距离过长，它们之间可能存在着电位差，形成地线回路。

4.漏电流电气设备一般都有微小漏电，是交流电感应到设备的其他部分或电路而产生的。

一般情况下漏电量很小，其中99.8%可通过地线被排除，不致造成触电危险。

长期使用后绝缘物老化或设备陈旧失修、绝缘性能降低、部件损坏、污垢积聚、湿度过大，都可使漏电增加。

如果没有地线，则几乎所有的漏电都通过人体，就可发生危险。

（三）触电对人体的影响医用电器都与人体接触，而人体犹如“导电单元”，人体内电阻很小，当电流通过人体形成闭合电路时，就有发生触电的危险。

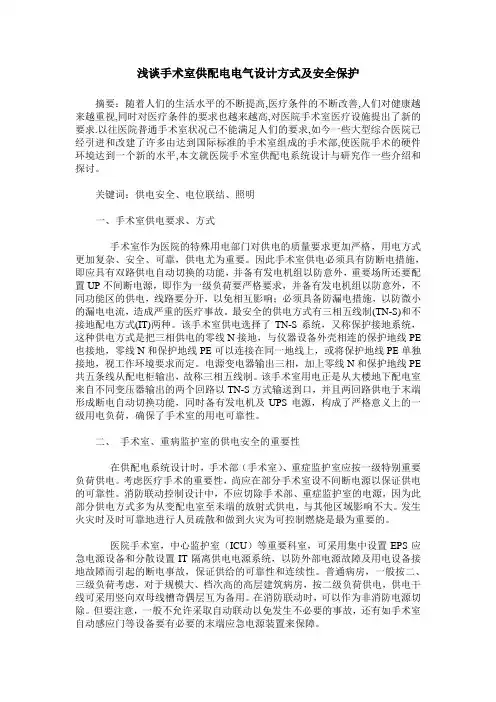

浅谈手术室供配电电气设计方式及安全保护摘要：随着人们的生活水平的不断提高,医疗条件的不断改善,人们对健康越来越重视,同时对医疗条件的要求也越来越高,对医院手术室医疗设施提出了新的要求.以往医院普通手术室状况已不能满足人们的要求,如今一些大型综合医院已经引进和改建了许多由达到国际标准的手术室组成的手术部,使医院手术的硬件环境达到一个新的水平,本文就医院手术室供配电系统设计与研究作一些介绍和探讨。

关键词：供电安全、电位联结、照明一、手术室供电要求、方式手术室作为医院的特殊用电部门对供电的质量要求更加严格，用电方式更加复杂、安全、可靠，供电尤为重要。

因此手术室供电必须具有防断电措施，即应具有双路供电自动切换的功能，并备有发电机组以防意外，重要场所还要配置UP不间断电源，即作为一级负荷要严格要求，并备有发电机组以防意外，不同功能区的供电，线路要分开，以免相互影响；必须具备防漏电措施，以防微小的漏电电流，造成严重的医疗事故。

最安全的供电方式有三相五线制(TN-S)和不接地配电方式(IT)两种。

该手术室供电选择了TN-S系统，又称保护接地系统，这种供电方式是把三相供电的零线N接地，与仪器设备外壳相连的保护地线PE 也接地，零线N和保护地线PE可以连接在同一地线上，或将保护地线PE单独接地，视工作环境要求而定。

电源变电器输出三相，加上零线N和保护地线PE 共五条线从配电柜输出，故称三相五线制。

该手术室用电正是从大楼地下配电室来自不同变压器输出的两个回路以TN-S方式输送到口，并且两回路供电于末端形成断电自动切换功能，同时备有发电机及UPS电源，构成了严格意义上的一级用电负荷，确保了手术室的用电可靠性。

二、手术室、重病监护室的供电安全的重要性在供配电系统设计时，手术部（手术室）、重症监护室应按一级特别重要负荷供电。

考虑医疗手术的重要性，尚应在部分手术室设不间断电源以保证供电的可靠性。

消防联动控制设计中，不应切除手术部、重症监护室的电源，因为此部分供电方式多为从变配电室至未端的放射式供电，与其他区域影响不大。

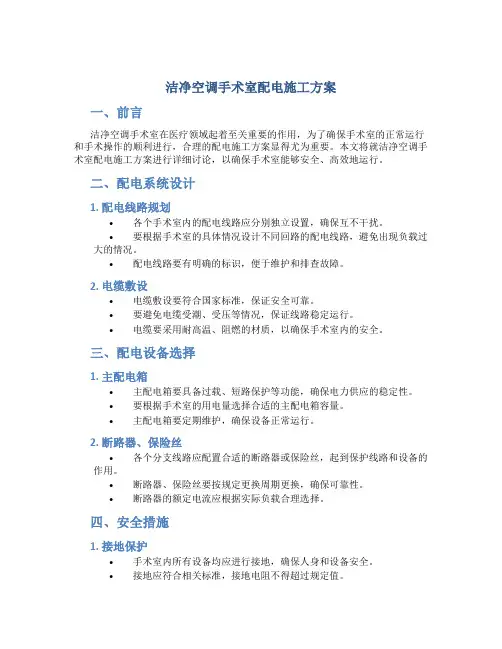

洁净空调手术室配电施工方案一、前言洁净空调手术室在医疗领域起着至关重要的作用，为了确保手术室的正常运行和手术操作的顺利进行，合理的配电施工方案显得尤为重要。

本文将就洁净空调手术室配电施工方案进行详细讨论，以确保手术室能够安全、高效地运行。

二、配电系统设计1. 配电线路规划•各个手术室内的配电线路应分别独立设置，确保互不干扰。

•要根据手术室的具体情况设计不同回路的配电线路，避免出现负载过大的情况。

•配电线路要有明确的标识，便于维护和排查故障。

2. 电缆敷设•电缆敷设要符合国家标准，保证安全可靠。

•要避免电缆受潮、受压等情况，保证线路稳定运行。

•电缆要采用耐高温、阻燃的材质，以确保手术室内的安全。

三、配电设备选择1. 主配电箱•主配电箱要具备过载、短路保护等功能，确保电力供应的稳定性。

•要根据手术室的用电量选择合适的主配电箱容量。

•主配电箱要定期维护，确保设备正常运行。

2. 断路器、保险丝•各个分支线路应配置合适的断路器或保险丝，起到保护线路和设备的作用。

•断路器、保险丝要按规定更换周期更换，确保可靠性。

•断路器的额定电流应根据实际负载合理选择。

四、安全措施1. 接地保护•手术室内所有设备均应进行接地，确保人身和设备安全。

•接地应符合相关标准，接地电阻不得超过规定值。

•定期维护接地装置，确保其正常运行。

2. 防雷防静电•手术室内应设置防雷装置和防静电设施，以保护设备和患者的安全。

•防雷装置和防静电设施应定期检查和维护，确保其可靠性。

•在雷电天气时，要特别注意手术室内设备的保护。

五、施工流程1. 施工准备•在施工前要对手术室进行全面排查，保证施工环境清洁、安全。

•准备好所需的工具和材料，确保施工顺利进行。

•制定详细的施工计划，有序推进施工过程。

2. 施工实施•按照设计方案进行电缆敷设、设备安装等工作。

•施工过程中要严格按照安全规范进行，确保施工质量。

•施工人员要按照规定使用安全防护设备，提高施工安全性。

手术室的电气设计医院的手术室是医院的核心部位。

随着科技的进步和医疗水平的提高,以及大量先进医疗设备的不断出现,手术室对电气方面的要求越来越高。

如何搞好手术室的电气设计,直接关系到人民生命的安全和先进医疗设备的良好使用。

一．手术室的供电及负荷等级。

为保证手术中患者的生命安全，县（区）级及以上的医院的手术部的照明和电力应按一级负荷的要求供电。

两路电源可在手术部所在楼层的总配电箱处自动切换。

对于大型和等级较高的医院手术室，还必须增设应急电源。

应急电源一般采用柴油发电机组，对于手术室较少，用电总量不大的手术部，也可采用UPS或集中应急电源EPS。

对于有地下室的大型医院，柴油发电机组可以安装在地下室，也可在楼外单独安装。

而采用EPS作为应急电源时，因EPS体积较大，而洁净手术室内不允许安装配电箱，EPS可在某个附属房间内集中安放。

应急电源应能在1min内自动切换。

洁净手术室内用电应与辅助用房用电分开，每个手术室的干线必须单独敷设。

洁净手术部用电应从本建筑物配电中心专线供给。

根据使用场所的要求，主要选用TN-S系统和IT系统两种形式。

心脏外科手术室的配电盘必须加隔离变压器。

手术室内常规照明灯和非医疗用途电源插座的电源可不通过隔离变压器。

洁净手术部配电管线应采用金属管敷设，穿过墙和楼板的电线管应加套管，套管内用不燃材料密封。

进入手术室的电线管穿线后，管口应采用无腐蚀和不燃材料封闭。

特殊部位的配电管线宜采用矿物绝缘电缆。

洁净手术部的总配电箱，应设于非洁净区内。

供洁净手术室用电的专用配电箱不得设在手术室内。

配电盘和电器检修口设于手术室外，是为了检修时工作人员不进手术室，以减少外来尘、菌的侵入而带来的交叉感染因素。

每个洁净手术室应设有一个独立专用配电箱，配电箱应设在该手术室的外廊侧墙内。

由于手术室配电的重要性，洁净手术室内的电源宜设置漏电检测报警装置。

每个洁净手术室的配电总负荷不应小于8KVA。

二．手术室的照明。

手术室是比较狭窄的场所，医务人员持续长时间地进行紧张的工作。

医院洁净手术室电气设计：技术参数与解析医院洁净手术室作为医疗体系中的核心设施，承载着无数生命救治的重任。

其电气设计不仅关乎手术的成功率，更直接关系到医护人员及患者的生命安全。

本文旨在深度解析洁净手术室电气设计的关键技术参数，从理论到实践，全面展现这一领域的专业深度与技术创新。

一、电气设计的安全可靠性：技术参数的应用1.1 负荷等级与电源配置的精细考量依据《医院洁净手术部建筑技术规范》GB 50333-2013，洁净手术室被赋予了一级负荷中的特别重要负荷地位，这表明其对电力供应的连续性与稳定性有着极其严苛的要求。

为此，设计中采用了双路供电系统，其中一路为主供市电，另一路则由高性能柴油发电机担任备用电源，确保在突发断电情况下，手术室仍能维持不间断的电力供应。

柴油发电机的设计启动时间严格控制在15秒以内，并能在1分钟内达到满负荷运行状态，这种快速响应机制是保障手术安全进行的重要基石。

1.2 配电系统的安全设计与创新在手术室电气设计中，TN-S系统与IT系统的巧妙结合，为安全用电提供了双重保障。

TN-S系统中，中性线N与保护线PE的严格分离，有效防止了触电事故的发生。

而IT系统，即中性点不接地或经高阻抗接地的系统，则针对手术室内对连续供电有极端需求的场合，如生命支持设备，提供了额外的安全冗余。

特别值得一提的是，手术室内与人体直接接触的设备，如手术台、无影灯等，通过单相隔离变压器供电，进一步降低了潜在的漏电风险。

变压器的容量选择需精准匹配负载需求，通常建议变压器的容量至少为负载的1.2倍，以应对突发的功率需求波动。

二、手术室电气设备配电设计：技术参数的精细化管理2.1 设备配电的灵活性与兼容性手术室内的电气设备种类繁多，功率需求差异显著。

例如，无影灯的功率范围通常在500W至1000W之间，而吊塔上的各类设备则覆盖了从几十瓦到几百瓦的广泛区间。

配电设计必须充分考虑这些设备的功率波动特性，确保电路的稳定性和安全性，避免过载或欠载的风险。

医疗电气设备的供电及安全保护设计摘要：科技的不断进步,使人们更加依赖于电器设施，比如医生，他们对病人的诊断也要在很大程度上依赖于医疗电气设备。

那么，医疗设备的电气安全就成为了重中之重的问题，成为人们研究的一个新课题。

对于那些正处于手术中或重症监护状态下的病人来说，医疗设备的电气安全尤为重要。

首先，他们在遭到电击危害时不仅缺乏感知能力,而且还可能遭受微电击伤害的危险。

其次,这些病人往往需要依靠特殊的医疗设备来维持生命,一旦这些设备失电,就会给病人带来生命危险,那么一个可靠的电源就是手术室、IUC、CCU等医疗场所中必不可少的电气设备。

关键词:医疗电器设备；电气安全一、医疗建筑物内的电气正常发挥作用十分重要科技在不断的进步,医生需要借助电器设备来诊断病人,为了保证病人的安全，必须保证医疗设备的电气安全,对于那些正处于手术中或重症监护状态下的病人,他们在遭受电击危害时缺乏感知本领,而且还存在遭受微电击危害的风险。

但是,这些病人常常需要依靠特殊的医疗设备来延续生命,一旦这些设备失电,将给病人带来生命危险,因而一个靠得住的电源是手术室、IUC、CCU等医疗场所中必不可少的电气设备，为此,国际电工委员会(EIC)对医疗场所的电气安全作出了清晰的规范”一!IEC60364一7一710:2001尺度对不同医疗场所的划分该标准710.2.5/6/7条对各种功能的医疗场所进行了清楚的区分,共将其分成三种:（1）O房间:没有医疗设施的场所。

（2）1房间:不仅有医疗设备,并且可以作用于一定的部位:人体的外部,除了心脏的内部治疗。

（3）2房间:不仅有医疗设备应用,并可以进行心脏的内部治疗!手术室和危及生命的治疗的场所,假使不能保证可以不间断供电,就会出现生命危险的场所，无法保证患者的生命安全。

二、对于不同接地方式的探究(1)TT方式供电体系TT方式是指将电气装备的金属外壳直接接地的保护体系,称为保护接地体系,也称TT体系。

医院手术室供电方案设计，说的太到位了！摘要本文主要探讨了各种规模的医院手术区在不同需求情况下的供电方案，对不间断电源在手术室供电中的重要性进行了阐述，为保证手术室用电安全提供参考。

随着医疗技术的进步，手术中用到的先进设备越来越多，也越来越依赖不间断的电力供应。

然而，医院却面临各种停电风险，如电网崩溃(美国东北部2004年8月14日大停电、郴州2008年受冻雨影响全城停电) 、电网短时停电(主要受雷雨影响，约3～6次 /a) 、人为操作失误、短路跳闸等。

因此，需要采取各种措施保证医院用电安全，尤其是手术室用电安全。

1手术室用电负荷等级无影灯、手术用IT系统、单相插座等设备发生停电事故，将会对病人造成严重伤害，导致重大的医疗事故。

手术室电动门、情报面板等设备发生停电事故，将严重干扰手术过程，且该类设备均为单相设备，功率小，数量众多。

为保证系统简单、可靠，手术间的设备均统一认定为同一级别设备。

其配电箱系统如图1所示。

图1 手术室配电箱系统图根据《供配电系统设计规范》，一级负荷中的特别重要负荷需采用双重电源+应急电源供电方式。

从两个高压变电站各引一路10kV高压线路组成双重电源。

应急电源必须满足手术对电源的要求。

当前，大多数手术持续时间为2～3h，但有时会延长，如有些心脏、脑科手术可能持续7～8h。

因此，应急电源应选用可持续供电、成本低、易维护的柴油发电机组作应急电源。

选用柴油发电机组作为应急电源可解决电网崩溃时手术室的电力供应问题。

根据《建筑物电气装置》：特殊装置或场所的要求———医疗场所规定，手术室电源级别≤0.5s级，包括0s级、0.15s级、0.5s级。

对于0s级应急电源必须使用不间断电源( Uninterrupted Power Supply， UPS) 供电。

0.15s级、0.5s级使用切换时间小于相应级别的自动转换开关切换两路市电。

由于0.15s级、0.5s级只使用相应级别的自动转换开关即可，整个系统相对简单，因此不再复述。

医院手术室用电安全、用水安全等制度引言本文档旨在制定医院手术室的用电安全和用水安全等制度，确保手术室的运作安全可靠。

本制度适用于所有医院手术室的相关人员。

用电安全制度电气设备安装与维护- 手术室内的电气设备必须按照相关标准进行安装和维护。

- 手术室电源插座数量和位置应满足手术室各种设备的用电需求，并确保易于接插。

- 定期检查和维护电气设备，包括插座、开关、电线等，确保其正常运行和安全可靠。

电气设备使用注意事项- 手术室内禁止使用带电的设备，以免引发电击事故。

- 在插拔电源线时，应先关闭设备电源，避免电流冲击。

- 使用医疗设备时，应遵守相关操作规程，确保正确使用和安全操作。

防火措施- 手术室内禁止使用易燃材料，避免引发火灾事故。

- 定期对手术室内的电气设备进行防火检查，确保设备安全并清除潜在的火灾隐患。

用水安全制度水质检测与过滤- 定期对手术室的自来水进行水质检测，确保水质符合相关卫生标准。

- 配备适当的过滤设备，确保手术室使用的水源清洁卫生。

水源消毒与保洁- 定期对手术室水源进行消毒处理，以杀灭潜在的细菌和病原体。

- 加强手术室水源的保洁工作，确保水源的干净与安全。

用水设备维护- 手术室内的用水设备必须按照相关标准进行安装和维护。

- 定期检查和维护用水设备，包括水龙头、管道等，确保其正常运行和安全可靠。

结论医院手术室的用电安全和用水安全等制度是确保手术室运作安全的基础。

通过遵循本制度，我们可以有效预防和减少电击事故和水源污染等意外事件，保障医务人员和患者的健康安全。

各相关人员应认真遵守和执行本制度的各项规定，共同维护手术室的安全运行。

一、总则为了确保手术室用电安全，预防电气事故的发生，保障医护人员及患者的生命财产安全，特制定本制度。

二、用电安全管理职责1. 手术室主任负责手术室用电安全管理工作，定期组织检查，确保用电安全。

2. 手术室护士长负责手术室用电安全日常管理，落实用电安全责任制，对违反用电安全规定的行为进行纠正和处罚。

3. 手术室电工负责手术室用电设施、线路的安装、维修、保养及用电安全检查工作。

4. 所有医护人员均应遵守本制度，确保用电安全。

三、用电安全管理措施1. 用电设备管理（1）所有用电设备必须符合国家相关标准和规定，具备合格证书。

（2）严禁私自改装、拆解、移动用电设备。

（3）定期对用电设备进行检查、维护，确保设备运行正常。

2. 电气线路管理（1）电气线路应按照国家标准进行设计和施工，确保线路安全可靠。

（2）严禁乱拉乱接电线，不得使用破损的电线。

（3）定期对电气线路进行检查，发现问题及时整改。

3. 用电操作规范（1）医护人员在使用用电设备前，应了解设备的使用方法、注意事项及安全操作规程。

（2）操作用电设备时，应确保设备接地良好，防止漏电事故。

（3）使用完用电设备后，应及时关闭电源，拔掉插头。

4. 安全用电检查（1）定期对手术室用电设施、线路进行检查，发现问题及时整改。

（2）发现安全隐患，应立即停止使用相关设备，并报告上级领导。

（3）对新进手术室的人员进行用电安全培训，提高安全意识。

四、用电安全事故处理1. 发生用电安全事故，应立即停止使用相关设备，并报告上级领导。

2. 对事故原因进行调查分析，查明责任，追究相关人员责任。

3. 对事故进行总结，完善用电安全管理制度，防止类似事故再次发生。

五、附则1. 本制度自发布之日起施行。

2. 本制度由手术室主任负责解释。

3. 本制度如有未尽事宜，可根据实际情况予以补充和修改。
