分频器的作用及如何选择分频点分频器（Divider）是电子电路的一种重要组成部分，其作用是将输入信号分成两个或多个频率不同的输出信号。
在实际应用中，分频器起到了至关重要的作用，用于频率合成、频谱分析、信号调制等领域。
分频器通常由可编程逻辑器件（如计数器、锁相环）和触发器等基本逻辑电路组成。
根据输入信号的频率和所需的输出频率，我们可以选择合适的分频器来实现所需的功能。
1.频率合成：分频器可以将一个较高频率的输入信号分频为一个或多个较低频率的输出信号，用于产生不同频率的时钟信号，实现电子设备的频率合成。
2.时钟分频：在数字电路中，分频器用于将高速时钟信号分频为低速时钟信号，实现时序控制和数据同步。
3.信号调制：在无线通信中，分频器可以实现信号调制，通过不同频率的分频输出实现频率转换和信号解调。
4.频谱分析：分频器可以将输入信号按照不同频率分成若干个频谱部分，便于对信号进行频谱分析和频率检测。
如何选择分频点：选择合适的分频点非常重要，它决定了输出信号的频率和所需的系统性能。
以下是一些选择分频点的常用方法和注意事项：1.确定所需的输出频率范围：首先需要确定分频器所需实现的输出频率范围，根据实际应用需求进行选择。
2.考虑系统的输入频率和带宽：分频器的输入频率和带宽应该适配于系统的输入信号，保证系统的正常工作。
3.分辨率要求：分辨率是指分频器输出信号的频率分辨率，即两个相邻输出频率之间的差值。
分辨率越高，输出的频率细分越多。
选择合适的分辨率可以更好地适应系统需求。
4.输出频率稳定性：输出频率稳定性是指输出信号在长时间运行中的频率波动程度。
对于一些对频率精度要求较高的应用（如通信系统），需要选择输出频率稳定性较好的分频器。
5. 整数分频和非整数分频：在选择分频器时需要考虑是否需要整数分频或非整数分频。
整数分频通常使用计数器实现，非整数分频则需要使用PLL（Phase Locked Loop，锁相环）或DDS（Direct Digital Synthesis，直接数字合成）等技术来实现。
分频器计算公式可以根据不同的应用场景和需求进行选择和设计。
以下是一个基本的分频器计算公式，适用于音频信号处理中的分频器设计：假设输入信号的频率范围为20Hz到20kHz，输出信号的频率范围为100Hz到15kHz，分频比为N，那么分频器的计算公式如下：N = (最高输出频率/ 最低输入频率) - 1分频器的设计需要考虑以下几个因素：1. 滤波器类型：根据信号的频率特性选择合适的滤波器类型，例如低通、高通、带通或带阻滤波器。
2. 滤波器参数：根据滤波器的类型和性能要求，选择合适的滤波器参数，如滤波器的阶数、截止频率、品质因数等。
3. 分频比：根据输入信号和输出信号的频率范围以及滤波器的类型和参数，确定分频比。
分频比决定了信号在分频器中经过多少次滤波器，从而影响信号的失真和带宽。
4. 阻抗匹配：分频器的输入阻抗和输出阻抗需要匹配，以确保信号的传输效率。
具体来说，分频器的计算步骤如下：1. 确定输入信号和输出信号的频率范围，以及分频器的分频比。
2. 根据滤波器的类型和性能要求，选择合适的滤波器参数。
3. 根据滤波器的参数和分频比，利用上述公式计算所需的滤波器阶数或其他相关参数。
4. 根据计算出的参数进行滤波器的设计或选择已经存在的滤波器模块。
5. 根据阻抗匹配的要求，对分频器进行电路设计或选择合适的电路模块。
6. 进行测试和调试，确保分频器的性能满足要求。
需要注意的是，分频器的计算和设计是一个复杂的过程，需要综合考虑信号的频率特性、滤波器的类型和参数、分频比、阻抗匹配等多个因素。
在实际应用中，需要根据具体的需求和场景进行选择和设计，并经过充分的测试和调试，以确保分频器的性能和稳定性。
分频器原理分频器是一种电子电路装置，主要用于将输入的信号分为不同频率的部分。
其工作原理主要基于LC滤波器（电感和电容构成的滤波网络）来实现。
根据输入信号的频率特性，分频器可以将信号分为高频、中频和低频等不同部分，从而满足各种应用场景的需求。
分频器在音频领域中的应用较为常见，如在音频功率放大器中，分频器可以帮助将音频信号分为不同频率段，如高音、中音和低音等。
这样，各个频率段的信号可以分别经过相应的放大器处理，再传输给相应的扬声器进行播放，从而实现完整的声音还原。
分频器的工作原理如下：1.偶数分频：使用计数器在信号的上升沿或下降沿进行计数。
当计数器的值等于分频系数的一半或整数时，信号翻转。
例如，一个上升沿计数的计数器，每次计数到2时，输出信号翻转一次；每次计数到4时，输出信号再次翻转。
这种方法适用于偶数分频。
2.奇数分频：相较于偶数分频，奇数分频器的设计稍复杂。
一般采用上升沿计数，当计数到(N-1)/2时，输出信号翻转；计数到(N-1)时，输出信号再次翻转。
若要实现50%的占空比，可以通过“错位相或”的方法实现。
3.LC滤波器：分频器中的LC滤波器根据信号频率的不同，对信号进行筛选。
高通滤波器允许高频信号通过，阻止低频信号；低通滤波器则允许低频信号通过，阻止高频信号；带通滤波器则允许特定频率范围内的信号通过。
4.阻抗补偿网络：有些分频器中还会加入由电阻、电容构成的阻抗补偿网络，以使音箱的阻抗曲线更平坦，便于功放驱动。
分频器利用LC滤波器和计数器等电路元件，将输入信号分为不同频率部分，以满足各种应用需求。
在不同领域，分频器的具体实现方式可能有所不同，但其核心原理均基于LC滤波器和计数器。
关于VHDL的任意整数分频器的设计0 引言在数字逻辑电路设计中，分频器是一种基本电路，通常用来对某个给定频率的时钟进行分频，得到所需的时钟。
时序电路设计中需要各种各样的分频器来获得不同频率的时钟，其中以整数分频器最为常见。

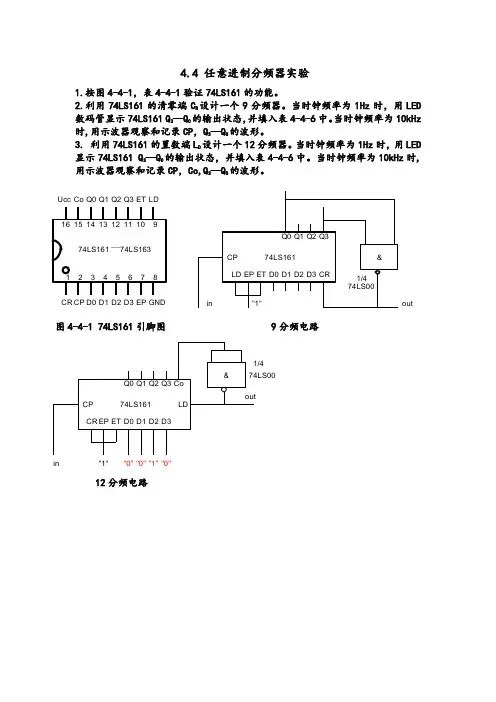

整数分频可以简单的使用模n 计数器实现，即随驱动时钟跳变n 次后就输出一个进位脉冲，然后立即被清零或置位，再开始新一轮的循环的计数。
模 n 计数器的进位脉冲的宽度一般与驱动时钟相同，这对于边沿驱动的时序逻辑并不会带来什么问题。
但是在某些需要使用电平逻辑的设计中，我们更希望分频时钟拥有50%，或者与驱动时钟相同的占空比。
这时就需要通过另外的逻辑方法来进行分频，或者使用PLL。
在基于 CPLD（复杂可编程逻辑器件）/FPGA（现场可编程门阵列）的数字系统设计中，很容易实现由计数器或其级联构成各种形式的偶数分频及非等占空比的奇数分频，但对等占空比的奇数分频及半整数分频的实现较为困难。
本文利用 VHDL（超高速集成电路硬件描述语言），通过Quartus II 7.1 开发平台，设计了一种能够实现等占空比的整数分频器，这种设计方法原理简单，可重用性好，而且只需很少的逻辑宏单元。
1 分频原理1.1 偶数倍（2N）分频使用一个模 N 计数器模块即可实现，即利用模N 计数器从0 开始对输入时钟的上升沿计数，计数值等于N 时，输出时钟进行翻转，同时给计数器一个复位信号使之从0 开始重新计数，以此循环即可。
为偶数倍分频原理示意图。
1.2 奇数倍（2N+1）分频占空比为 X/(2N+1)或（2N＋1-X）/（2N+1）分频，用模（2N＋1）计数器模块可以实现。
取0 至2N 之间某一数值X(0<X<2N)，当计数器时钟上升沿从0 开始计数到X 值时输出时钟翻转一次，在计数器继续计数达到2N＋1 时，输出时钟再次翻转并对计数器置一复位信号，使之从0 开始重新计数，即可实现。
1.3 占空比为 50％的分频1.2 中占空比为非50％的输出时钟在输入时钟的上升沿触发翻转。
