通信建设工程施工预算定额册说明一、《通信电源设备安装工程》预算定额覆盖了通信设备安装工程中所需的全部供电系统配置的安装项目，内容包括变、配电设备、电力缆线布放、接地装置及供电系统附属设施的配套安装。
二、本定额适用于新建、扩建和改建工程，用于扩建工程时，其人工工时按1.1系数计取，拆除工程的人工工日计取办法见各章说明。
三、本定额的依据为现行通信工程建设标准的相关部分。
四、本定额适用于海拔高程2000米以下，地震烈度为七度以下地区，超过上述情况时，按有关规定处理。
五、本定额不包括10kV以上电气设备安装。
六、施工过程中的调测项目所用仪表属非通信行业常用仪器仪表，所以，仪器仪表使用费不以仪表台班的形式表现，直接计列仪表价格。
4目录第一章安装与调试高、低压供电设备说明(8)第一节安装与调试高压配电设备(9)一、安装高压配电柜(9)二、安装组合型箱式变电站(10)三、调试高压配电柜(11)第二节安装与调试变压器(12)一、安装油浸电力变压器(12)二、安装干式变压器及温控箱(13)三、电力变压器干燥与变压器油过滤(14)四、调试电力变压器系统(15)第三节安装与调试低压配电设备(16)一、安装低压配电设备(16)二、调试低压配电设备(17)第四节安装与调试直流操作电源屏(18)第五节安装与调试控制设备(19)第六节安装端子箱、端子板及外部接线(20)第二章安装发电机设备说明(21)第一节安装发电机组(22)第二节安装发电机组体外排气系统(23)第三节安装发电机组体外燃油箱、机油箱(24)第四节安装发电机组体外冷却系统(25)第五节发电机输油管道敷设与连接(26)5第六节油、气管管路保护(27)第七节发电机系统调试(28)第八节安装与调试风力发电机(29)第三章安装交直流、不停电电源及配套设备说明(30)第一节安装电池组及附属设备(31)一、安装蓄电池抗震架(31)二、安装蓄电池组(32)三、蓄电池充放电(36)第二节安装太阳能电池(37)一、安装太阳能电池铁架方阵(37)二、安装太阳能电池(38)第三节安装交流不停电电源(39)一、安装、调试交流不停电电源(39)二、安装不停电电源电池开关屏(40)第四节安装开关电源设备(41)第五节安装配电、换流设备(43)第六节无人值守供电系统测试(46)第四章敷设电源母线、电力电缆及终端制作说明(47)第一节制作、安装铜电源母线(48)第二节安装低压密封式插接母线槽(50)一、安装低压密封式插接母线槽(50)二、安装低压密封式插接母线槽分线箱(51)第三节布放电力电缆(52)第四节制作、安装电力电缆端头(54)6一、制作、安装1kV以下电力电缆终端头(54)二、制作、安装10kV以下电力电缆终端头(55)第五节布放控制电缆(56)第六节挖填电缆沟、开挖路面、铺沙盖砖（板）(57)第五章接地装置说明(58)第一节制作安装接地极板(59)第二节接地母线敷设及接地网电阻测试(60)第六章安装附属设施及其他说明(61)第一节安装电缆桥架(62)第二节安装电源支撑架、吊挂(63)第三节安装附属装置(64)一、制作、安装穿墙板(64)二、制作、安装铁构件与箱盒(65)三、铺地漆布、抗震加固(66)7第一章安装高、低压供电设备说明一、本章定额内容包括市电10千伏进局供电系统的高、低压供电设备和控制设备等。

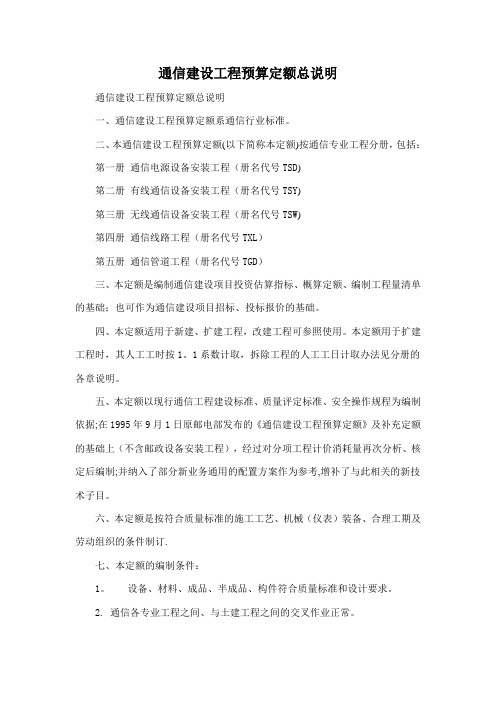

通信建设工程预算定额总说明通信建设工程预算定额总说明一、通信建设工程预算定额系通信行业标准。
二、本通信建设工程预算定额(以下简称本定额)按通信专业工程分册，包括：第一册通信电源设备安装工程（册名代号TSD)第二册有线通信设备安装工程（册名代号TSY)第三册无线通信设备安装工程（册名代号TSW)第四册通信线路工程（册名代号TXL）第五册通信管道工程（册名代号TGD）三、本定额是编制通信建设项目投资估算指标、概算定额、编制工程量清单的基础；也可作为通信建设项目招标、投标报价的基础。
四、本定额适用于新建、扩建工程，改建工程可参照使用。
本定额用于扩建工程时，其人工工时按1。
1系数计取，拆除工程的人工工日计取办法见分册的各章说明。
五、本定额以现行通信工程建设标准、质量评定标准、安全操作规程为编制依据;在1995年9月1日原邮电部发布的《通信建设工程预算定额》及补充定额的基础上（不含邮政设备安装工程），经过对分项工程计价消耗量再次分析、核定后编制;并纳入了部分新业务通用的配置方案作为参考,增补了与此相关的新技术子目。
六、本定额是按符合质量标准的施工工艺、机械（仪表）装备、合理工期及劳动组织的条件制订.七、本定额的编制条件：1。
设备、材料、成品、半成品、构件符合质量标准和设计要求。
2. 通信各专业工程之间、与土建工程之间的交叉作业正常。
3. 施工安装地点、建筑物、设备基础、预留孔洞均符合安装要求.4。
正常气候、水电供应等应满足正常施工要求。
八、本定额根据量价分离的原则,只反映人工工日、主要材料、机械（仪表）台班的消耗量。
九、关于人工：1．本定额人工的分类为技术工和普通工.2．本定额的人工消耗量包括基本用工、辅助用工和其他用工：基本用工——完成分项工程和附属工程定额实体单位产品的加工量.辅助用工——定额中未说明的工序用工量；指施工现场某些材料临时加工、排除故障、维持安全生产的用工量.其他用工—-定额中未说明的而在正常施工条件下必然发生的零星用工量：指工序间搭接、工种间交叉配合、设备与器材施工现场转移、施工现场机械（仪表)转移、质量检查配合以及不可避免的零星用工量。
册说明一、《通信线路工程》预算定额主要适用于通信管道、长途通信光缆线路、海底通信光缆线路、市内通信光（电）的新建工程。
当用于扩建工程时，其扩建部分的工日定额乘以1.10系数；用于拆除工程时，按有关章的说明执行。
二、本定额是依据国家和邮电部颁发的现行施工及验收规范、通用图、标准图等编制的。
三、本定额只反映单位工程量的人工工日、主要材料、机械台班的消耗量。
1、关于人工工日：通信线路工程定额工日分为“技工工日”和“普工工日”。
2、关于主要材料：定额中的主要材料包括直接消耗在建筑安装工程中的材料使用量和规定的损耗量。
3、关于机械台班费：凡可以构成台班的施工机械，已在定额中给定台班量；对于不能构成台班的“其他机械费”，均含在费用定额中生产工具用具使用费内。
四、本定额的土质、石质分类参照国家有关规定，结合通信工程实际情况，划分为三类土、二类石，详见附录一。
五、市话通信线路工程，当工程规模较小时，以总工日为基数按下列规定系数进行调整：1、工程总工日在100工日以下时，增加15%。
2、工程总工日在250工日以下时，增加10%。
第一章 开挖（填）土（石）方说明1、本章分为开挖路面，挖填、管道沟及人孔坑，挖、填光（电）缆沟及接头坑，挡土板及抽水四部分。
2、挖土方定额系按人工开挖计取的。
挖石方定额按爆破和人工开挖取定的。
3、开挖土方定额中不包括地下、地上障碍物处理用工、用料，工程中应由设计编入工程预算。
4、回填土定额系按人工回填取定的，包括回填及夯实（压实）等全部工序，无论采用何种施工方法，均执行本定额。
5、开挖管道沟、人(手)孔坑土方及挖掘路面面积，可参考附录十二和附录十三。
6、管道沟沟底宽度，由管道基础和所需操作余度确定。
管道基础63厘米以下宽时，其沟底宽度为基础宽度加30厘米（即每侧各加15厘米）。
管道基础63厘米以上时，其沟底宽度为基础宽度加60厘米（即每侧各加30厘米）。
当设计规定管道沟槽需要支撑挡土板时沟底宽度应另加10厘米。
通信建设工程概预算新旧定额对照目录一、建筑安装工程费用对比一、建筑安装工程费组成2、新旧定额的对照二、工程建设其他费用对比一、工程建设其他费的组成2、新旧定额的对照三、不同工程类别、不同专业项目新旧定额对比一、各项费用的对照2、综合工日费用对照3、有关规费通信建设工程概预算新旧定额的要紧区别在于表二和表五。
一、建筑安装工程费用对照1、建筑安装工程费组成图1 建筑安装工程费组成（旧定额）图2 建筑安装工程费组成（新定额）1、新旧定额的对照详见下表1：建筑安装工程费新旧定额对照表。
表1建筑安装工程费新旧定额对照表现场管理费取消还是归入企业管理费中（1）建筑安装工程费组成及内容做了调整：新定额中，建筑安装工程费由直接费、间接费、利润和税金组成。
⏹直接费由直接工程费和方法费组成。
⏹间接费由规费和企业治理费组成。
（2）直接工程费：指施工进程中耗用的组成工程实体和有助于工程实体形成的各项费用。
由人工费、材料费、机械利用费和仪表利用费组成。
仍是采纳“技普分开”和“量价分离”的原那么。
1）人工费：通信工程再也不以施工企业品级划分，而是综合取定。
人工费单价，技工调为48元 / 工日；普工调为19元 / 工日。
2）材料费：主材费组成有所转变。
新定额要紧材料费= 材料原价十运杂费十运输保险费十采购及保管费+ 采购代理效劳费。
3）新定额增加了仪表利用费。
（表三（丙））仪表利用费= 仪表台班单价×概算、预算的仪表台班量。
（3）方法费：指为完成工程项目施工，发生于该工程前和施工进程中非工程实体项目的费用。
此项费用为原其他直接费和临时设施费归并而成。
与原其他直接费相较，“方法费”中删除新技术培训费、流动施工津贴、人工费差价及仪器仪表利用费4项内容；新增“环境爱惜费”、“文明施工费”、“已完工程及设备爱惜费”、“运土费”、“施工队伍调遣费”、“大型施工机械调遣费”6项内容，其中“运土费”、“施工队伍调遣费”和“大型施工机械调遣费”原为旧定额“工程建设其他费用概、预算表（表五）甲”中的内容。
《通信建设工程预算定额》第二册、《建筑与建筑群综合布线系统预算定额》（补充）册说明一、《通信线路工程》预算定额主要适用于通信管道、长途通信光缆线路、海底通信光缆线路、市内通信光（电）缆线路的新建工程。
当用于扩建工程时，其扩建部分的工日定额乘以1.10系数；用于拆除工程时，按有关章的说明执行。
二、本定额是依据国家和邮电部颁发的现行施工及验收规范、通用图、标准图等编制的。
三、本定额只反映单位工程量的人工工日、主要材料、机械台班的消耗量。
1、关于人工工日：通信线路工程定额工日分为“技工工日”和“普工工日”。
2、关于主要材料：定额中的主要材料包括直接消耗在建筑安装工程中的材料使用量和规定的损耗量。
3、关于机械台班费：凡可以构成台班的施工机械，已在定额中给定台班量；对于不能构成台班的“其他机械费”，均含在费用定额中生产工具用具使用费内。
四、本定额的土质、石质分类参照国家有关规定，结合通信工程实际情况，划分为三类土、二类石，详见附录一。
五、市话通信线路工程，当工程规模较小时，以总工日为基数按下列规定系数进行调整：1、工程总工日在100工日以下时，增加15%。
2、工程总工日在250工日以下时，增加10%。
第一章 开挖（填）土（石）方说明1、本章分为开挖路面，挖填、管道沟及人孔坑，挖、填光（电）缆沟及接头坑，挡土板及抽水四部分。
2、挖土方定额系按人工开挖计取的。
挖石方定额按爆破和人工开挖取定的。
3、开挖土方定额中不包括地下、地上障碍物处理用工、用料，工程中应由设计编入工程预算。
4、回填土定额系按人工回填取定的，包括回填及夯实（压实）等全部工序，无论采用何种施工方法，均执行本定额。
5、开挖管道沟、人(手)孔坑土方及挖掘路面面积，可参考附录十二和附录十三。
6、管道沟沟底宽度，由管道基础和所需操作余度确定。
管道基础63厘米以下宽时，其沟底宽度为基础宽度加30厘米（即每第一节 施工测量及开挖路面3、开挖土方定额中不包括地下、地上障碍物处理用工、用料，工程中应由设计编入工程预算。
附录一通信工程预算定额通信建设工程预算定额的内容较多,这里仅根据本书的教学需要,收录第三册《无线通信设备安装工程》、第四册《通信线路工程》和第五册《通信管道工程》的部分内容.第三册《无线通信设备安装工程》部分定额第一章安装机架、缆线及辅助设备安装室内外缆线走道见附表1-1。
安装机架(柜)、配线板(箱）、附属设备见附表1—2.附表1—1 安装室内外缆线走道附表1—2 安装机架（柜）、配线板(箱）、附属设备第二章安装移动通信设备安装移动通信天线见附表1-3。
安装移动通信馈线见附表1—4。
安装、调测天线、馈线附属设备见附表1-5。
调测天线、馈线系统见附表1-6。
安装、调测基站设备见附表1-7。
附表1-3 安装移动通信天线137附表1-4 安装移动通信馈线附表1—5 安装、调测天线、馈线附属设备附表1—6 调测天线、馈线系统附表1—7 安装、调测基站设备138139第四册 《通信线路工程》部分定额第一章施工测量与开挖路面 施工测量见附表2—1。
开挖路面见附表2-2。
附表2—1 施工测量附表2-2 开挖路面第二章 敷设埋式光(电）缆挖、填光（电)缆沟及接头坑见附表2-3。
敷设埋式光（电）缆见附表2-4。
专用塑料管道内敷设光缆见附表2—5。
埋式光（电)缆保护与防护见附表2-6。
附表2-3 挖、填光(电)缆沟及接头坑附表2—4 敷设埋式光（电)缆附表2—5 专用塑料管道内敷设光缆附表2-6 埋式光(电）缆保护与防护140第三章敷设架空光（电）缆立杆见附表2—7。
安装拉线附表2-8。
架设吊线见附表2-9。
架设光(电）缆见附表2-10。
附表2—7 立杆附表2-8 安装拉线141附表2—9 架设吊线附表2—10 架设光（电）缆142第四章敷设管道及其他光（电)缆敷设管道光（电）缆见附表2—11。
打墙洞、安装支撑物、引上管及保护设施见附表2—12.引上光（电)缆见附表2-13。
墙壁光(电）缆见附表2—14。
布放成端电缆见附表2-15。
通信工程预算定额 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-附录一通信工程预算定额通信建设工程预算定额的内容较多，这里仅根据本书的教学需要，收录第三册《无线通信设备安装工程》、第四册《通信线路工程》和第五册《通信管道工程》的部分内容。
第三册《无线通信设备安装工程》部分定额第一章安装机架、缆线及辅助设备安装室内外缆线走道见附表1-1。
安装机架（柜）、配线板（箱）、附属设备见附表1-2。
附表1-1 安装室内外缆线走道附表1-2 安装机架（柜）、配线板（箱）、附属设备第二章安装移动通信设备安装移动通信天线见附表1-3。
安装移动通信馈线见附表1-4。
安装、调测天线、馈线附属设备见附表1-5。
调测天线、馈线系统见附表1-6。
安装、调测基站设备见附表1-7。
附表1-3 安装移动通信天线附表1-4 安装移动通信馈线附表1-5 安装、调测天线、馈线附属设备附表1-6 调测天线、馈线系统附表1-7 安装、调测基站设备第四册《通信线路工程》部分定额第一章施工测量与开挖路面施工测量见附表2-1。
开挖路面见附表2-2。
附表2-1 施工测量附表2-2 开挖路面第二章敷设埋式光（电）缆挖、填光（电）缆沟及接头坑见附表2-3。
敷设埋式光（电）缆见附表2-4。
专用塑料管道内敷设光缆见附表2-5。
埋式光（电）缆保护与防护见附表2-6。
附表2-3 挖、填光（电）缆沟及接头坑附表2-4 敷设埋式光（电）缆附表2-5 专用塑料管道内敷设光缆附表2-6 埋式光（电）缆保护与防护第三章敷设架空光（电）缆立杆见附表2-7。
安装拉线附表2-8。
架设吊线见附表2-9。
架设光（电）缆见附表2-10。
附表2-7 立杆附表2-8 安装拉线附表2-9 架设吊线附表2-10 架设光（电）缆第四章敷设管道及其他光（电）缆敷设管道光（电）缆见附表2-11。
打墙洞、安装支撑物、引上管及保护设施见附表2-12。
通信建设工程费用定额及计算规则第四十条直接工程费一、直接费（一）人工费1.通信建设工程不分专业和地区工资类别，综合取定每工日人工费标准：一、二级施工企业技工费为24.00元;三、四级施工企业技工费用标准为一、二级施工企业技工的70%。
普工一、二、三、四级企业及成建制普工为11.00元。
2.概（预）算人工费=技工费+普工费3.概（预）算技工费=技工单价×概（预）算技工总工日；概（预）算普工制=普工单价×概（预）算普工总工日。
（二）材料费材料费=主要材料费+辅助材料费1.主要材料费=材料原价+供销部门手续费+包装费+运杂费+采购及保管费+运输保险费。
式中：(1)材料原价：出厂价或供货地点价；(2)供销部门手续费供销部门手续费=材料原价×供销总门手续费费率1.8%;(3)包装费:应根据具体情况计算;(4)运杂费:编制概算时,运输距离光缆、电缆、钢材、木材及木制品按1500km计算；水泥及水泥制品、塑料及塑料制品按500km计算。
编制预算时，按主要器材的实际平均运距计算。
运杂费=器材原价×器材运杂费费率表（见表02）表02 器材运杂费率表光缆电缆钢材及其他塑料及塑料制品木材及木制品水泥及水泥制品100以下 1.0 1.5 3.6 4.3 8.4 18.0 101-200 1.1 1.7 4.0 4.8 9.4 20.0 201-300 1.2 1.9 4.5 5.4 10.5 23.0 301-400 1.3 2.1 4.8 5.8 11.5 24.5 401-500 1.4 2.4 5.4 6.5 12.5 27.0 501-750 1.7 2.6 6.3 - 14.7 - 751-1000 1.9 3.0 7.2 - 16.8 - 1001-1250 2.2 3.4 8.1 - 18.9 - 1251-1500 2.4 3.8 9.0 - 21.0 - 1501-1750 2.6 4.0 9.6 - 22.4 - 1751-2000 2.8 4.3 10.2 - 23.8 - 2000km以上每增250km增加0.2 0.3 0.6 - 1.5 - （5）运输保险费：运输保险费=材料、器材原价×保险费率0.1%。
