路面弯拉强度4.0混凝土配合比设计说明书昌都农村公路整体总承包项目施工第一标段2018年4月10日路面用抗弯拉强度4.0MPa水泥混凝土配合比设计一、设计依据1、《公路工程水泥及水泥混凝土试验规程》JTGE30-20052、《公路水泥混凝土路面施工技术规范》（JTG/T F30-2014）二、设计资料设计弯拉强度fr=4.0Mpa，三辊轴机组摊铺时，要求拌合物坍落度为:20~40mm。
1、水泥：云南华润水泥P.O42.528d抗折强度为6.5Mpa、28d抗压强度为42.5Mpa2、细集料：郭庆乡料场中砂细度模数MX=2.90含泥量2.6%3、粗集料：郭庆乡砂石场4.75-9.5mm,比率18%，9.5-16mm，比率27%，16-26.5mm, 比率55%。
4、水：饮用水三、配合比的设计与计算：1、计算配置28天弯拉强度值：据规范JTG/T F30-2014路面砼配合比设计规程，弯拉强度样本标准偏差s取0.5Mpa，保证率系数t取值0.24，变异系数Cv取0.13。
fc=fr/(1-1.04Cv)+ts=4.0/(1-1.04*0.135）+0.24*0.5=4.7Mpafc—配置28d弯拉强度的均值fr—设计弯拉强度标准差2、计算水灰比W/C：W/C=1.5684/(fc+1.0097-0.3595*fs)=1.5684/(4.7+1.0097-0.3595*6.5)=0.46根据以往施工经验选定水灰比为0.4fs为水泥实测抗折强度，fc为配置28d弯拉强度的均值3、根据集料种类和适宜坍落度，计算单位用水量：Wo=104.97+0.309SL+11.27C/W+0.61SP=104.97+0.309*40+11.27/0.40+0.61*0.34≈146选用坍落度SL为40mm；选用砂率SP为34%4、计算水泥用量：Co=（C/W)*Wo≈365 取370 保证水灰比不变，水用量取148Co—单位水泥用量 C/W—灰水比5、计算每立方米砼集料用量：[采用密度法计算，假定容重为2450kg/m3]Co+Wo+Mg+Ms=2450Mg+Ms=2450-370-148=1932Ms=1932*34%=657Mg1=(1932-657)*18%=230Mg2=(1932-657)*27%=344Mg3=(1932-657)*55%=701Co—单位水泥用量Wo—不掺外加剂与掺和料混凝土的单位用水量Ms—单位砂用量Mg1—单位4.75-9.5mm石子用量Mg2—单位9.5-16mm石子用量Mg3—单位16-31.5mm石子用量6、确定基准配合比为：水泥：砂：碎石：水=370：657：1275：1487、检验强度，确定试验配合比（1）、检查强度在用水量保持不变的情况下，采用水灰比为W/C=0.35、W/C=0.40、W/C=0.45，配置三组混凝土拌和物，根据粗骨料最大粒径制成150×150×550mm试件三组，经标准养护28天后，按GB/T50081-2002测得其立方体抗压强度值如下：（2）、确定试验室配合比：当水灰比为W/C=0.39时，混凝土28天弯拉强度达到配置强度的108.5% 以上，工作性、经济性均满足要求。
路面工程试验检测方案一、试验目的路面工程试验是为了保障道路交通安全和路面使用寿命，保障道路工程质量。
本试验检测方案旨在对路面工程进行全面的试验检测，了解路面材料、结构以及性能，并评估其质量，为道路工程的设计和施工提供依据。
二、试验范围本试验检测方案适用于各类路面工程，包括水泥混凝土路面、沥青路面和其他类型的路面结构。
三、试验内容1. 路面材料的检测- 土工试验：包括土壤颗粒分析、含水率、压缩试验等；- 沥青材料试验：包括粘度、密度、变形温度等；- 水泥混凝土：包括抗压强度、抗折强度、弹性模量等。
2. 路面结构的检测- 路面厚度测定：测定路面各层的厚度，确保符合设计要求；- 路面平整度测定：采用高精度激光测量仪等设备进行路面平整度测定；- 路面强度检测：采用核密度仪和洛氏硬度计对路面强度进行检测。
3. 路面性能的检测- 路面抗滑性：采用湿滑系数仪等设备对路面抗滑性能进行检测；- 路面耐久性：进行路面疲劳试验、变形试验等，评估路面的耐久性；- 路面附着性：进行路面附着力试验，评估路面与轮胎的附着性。
四、试验方法1. 路面材料的检测- 土工试验：按照《公路工程材料试验规程》进行；- 沥青材料试验：按照《沥青及沥青混合料试验规程》进行；- 水泥混凝土：按照《水泥混凝土试验方法规程》进行。
2. 路面结构的检测- 路面厚度测定：采用探地雷达、高频超声波测厚仪等设备进行；- 路面平整度测定：采用高精度激光测量仪进行；- 路面强度检测：采用核密度仪和洛氏硬度计进行。
3. 路面性能的检测- 路面抗滑性：采用湿滑系数仪进行；- 路面耐久性：进行路面疲劳试验、变形试验等；- 路面附着性：进行路面附着力试验。
五、试验设备1. 土工试验设备：包括土壤颗粒分析仪、含水率仪、压缩试验机等；2. 沥青材料试验设备：包括粘度计、密度计、变形温度仪等；3. 水泥混凝土试验设备：包括试块压缩试验机、抗折试验机、弹性模量仪等；4. 路面厚度测定设备：包括探地雷达、高频超声波测厚仪等；5. 路面平整度测定设备：包括高精度激光测量仪、车载路面平整度检测仪等；6. 路面强度检测设备：包括核密度仪、洛氏硬度计等；7. 路面抗滑性检测设备：包括湿滑系数仪等；8. 路面耐久性检测设备：包括疲劳试验机、变形试验机等；9. 路面附着性检测设备：包括路面附着力试验机等。
路基路面检测方案一、引言（150字）路基路面是道路的基础部分，对车辆行驶和交通安全起着重要的作用。
为了保障道路的安全和可靠使用，对路基路面进行定期的检测和维护是十分必要的。
本文将提出一种针对路基路面的检测方案，包括检测的内容、方法以及数据处理等，以期为道路维护部门提供参考。
二、检测内容（200字）路基路面的检测内容包括路面平整度、路面结构、路面材料等方面的评估。
平整度是衡量路面质量的一个重要指标，可以通过测量路面的高差来进行评估。
路面结构主要包括路基、路面铺装和路基与路面之间的界面结构，需要检测结构是否完整、存在否问题等。
路面材料检测主要包括路面材料的厚度、密实度等方面的评估。
三、检测方法（400字）1.路面平整度检测：可以采用激光测量仪或者高精度测距仪进行测量，通过测量车辆行驶时车轮与路面的相对位置来得到路面的高差情况，再根据相关标准将测量数据进行分类评估。
2.路面结构检测：可以采用无损检测方法，如地质雷达、红外线成像等。
地质雷达可以扫描路面下方的结构情况，通过探测器接收到的回波信号来反映结构的完整性。
红外线成像可以检测路面铺装的温度分布情况，进而判断路面存在的问题和损坏程度。
3.路面材料检测：可以采用无损检测方法，如核磁共振（NMR）和电磁感应法（EMI）。
核磁共振可以通过检测路面材料内部的信号来得到材料的厚度和密实度等信息。
电磁感应法则是利用交变磁场对材料进行激励，通过材料对磁场的响应来得到材料的电磁参数，从而判断材料的性质。
四、数据处理（250字）对于得到的检测数据，需要进行一定的数据处理才能得到有用的结论。
处理数据的方法可以包括数据滤波、数据融合和数据分析等。
对于路面平整度的数据，可以采用滑动平均或高斯滤波等方法去除噪声，再进行相关统计分析，如计算平均高度、均方根等指标。
对于路面结构和材料的数据，可以采用图像处理的方法对图像进行增强和分割，再通过对图像进行分析得到相应的结构或材料特征。

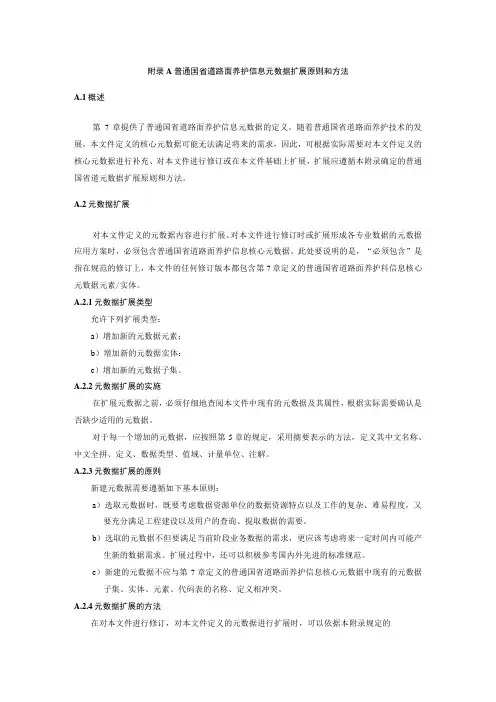

附录A普通国省道路面养护信息元数据扩展原则和方法A.1概述第7章提供了普通国省道路面养护信息元数据的定义。
随着普通国省道路面养护技术的发展，本文件定义的核心元数据可能无法满足将来的需求，因此，可根据实际需要对本文件定义的核心元数据进行补充、对本文件进行修订或在本文件基础上扩展，扩展应遵循本附录确定的普通国省道元数据扩展原则和方法。
A.2元数据扩展对本文件定义的元数据内容进行扩展、对本文件进行修订时或扩展形成各专业数据的元数据应用方案时，必须包含普通国省道路面养护信息核心元数据。
此处要说明的是，“必须包含”是指在规范的修订上，本文件的任何修订版本都包含第7章定义的普通国省道路面养护科信息核心元数据元素/实体。
A.2.1元数据扩展类型允许下列扩展类型：a）增加新的元数据元素；b）增加新的元数据实体：c）增加新的元数据子集。
A.2.2元数据扩展的实施在扩展元数据之前，必须仔细地查阅本文件中现有的元数据及其属性，根据实际需要确认是否缺少适用的元数据。
对于每一个增加的元数据，应按照第5章的规定，采用摘要表示的方法，定义其中文名称、中文全拼、定义、数据类型、值域、计量单位、注解。
A.2.3元数据扩展的原则新建元数据需要遵循如下基本原则：a）选取元数据时，既要考虑数据资源单位的数据资源特点以及工作的复杂、难易程度，又要充分满足工程建设以及用户的查询、提取数据的需要。
b）选取的元数据不但要满足当前阶段业务数据的需求，更应该考虑将来一定时间内可能产生新的数据需求。
扩展过程中，还可以积极参考国内外先进的标准规范。
c）新建的元数据不应与第7章定义的普通国省道路面养护信息核心元数据中现有的元数据子集、实体、元素、代码表的名称、定义相冲突。
A.2.4元数据扩展的方法在对本文件进行修订，对本文件定义的元数据进行扩展时，可以依据本附录规定的法，按照以下步骤进行。
步骤1分析已有元数据扩展元数据的第I步应保证对现有的元数据进行全面的分析，这种分析不仅要针对元数据子集/实体/元素的名称，还应分析它们的定义、数据类型等，在不能满足需要的情况下进行扩展。
路面工程的检测方案一、引言路面工程是指用于行车或行人通行的道路部分，是指路基、路面及与地基层连接的部分。
路面工程的质量直接影响着道路的使用寿命和行车安全。
因此，对路面工程进行严格的检测是非常重要的。
本文将介绍一种完善的路面工程检测方案，以确保路面工程质量，延长道路使用寿命，保障行车安全。
二、路面工程检测方法1. 目视检测法目视检测是最常用的路面工程检测方法之一，通过人工目视观察路面质量，检查路面是否有裂缝、坑洼、变形、龟裂等情况，及时发现路面问题，进行修补和维护。
2. 道路线型测量法道路线型测量是通过测量路面的线型，包括横向线型和纵向线型，来了解路面的平整度和坡度情况，判断路面是否符合设计要求。
3. 回弹式地基检测法回弹式地基检测是通过回弹仪测量路面的硬度和弹性模量，进行路面质量评估，指导路面的设计和施工。
4. 高分子耐磨层检测由于高分子耐磨层是路面工程中非常重要的一部分，对其进行质量检测是必不可少的。
检测方法可以采用耐磨层厚度检测、硬度测试、附着力测试等。
5. 杂散光反射比检测法路面光泽度对道路使用者视觉舒适度和反射阳光强度有很大的影响，因此要对路面光泽度进行检测。
可以采用杂散光反射比检测仪来对路面光泽度进行实时监测。
6. 高速台架路面试验高速台架路面试验是通过模拟车辆在不同速度下对路面的作用，来评估路面的抗压性能、抗疲劳性能、抗滑移性能等。
7. 非破坏性检测非破坏性检测是指不破坏路面的情况下对路面进行检测，例如声波检测、地面声波雷达检测等。
这些方法能够快速准确的对路面进行评估，对路面的质量和安全性评估起到关键作用。
三、路面工程检测方案基于以上路面工程检测方法，我们可以制定一个完善的路面工程检测方案。
具体步骤如下：1. 工程前期准备在路面工程施工前，需要进行前期准备工作，包括制定检测方案、选择检测仪器和设备、确定检测点位，培训检测人员等。
2. 目视检测在施工过程中，应定期进行目视检测，及时发现路面问题，随时进行修补和维护。
公路养护质量检查评定标准JTJ 075—941 总则1.0.1为加强公路养护技术管理，及时掌握公路养护质量和服务状况，结合公路发展的实际本着科学、简便、实用的原则特制定本标准,作为全国统一的公路养护质量检查评定标准1。
0。
2本《标准》适用于设有道班养护的一般公路和混合交通的一级、二级汽车专用公它公路可参照本《标准》执行。
1.0。
3本《标准》有关路面的规定适用于沥青（包括渣油）路面、水泥混凝土路面和砂石其它类型路面可由各省、市、自治区自行制定检查评定办法，并报交通部备案。
2 公路养护的质量要求2。
0.1保持路面整洁、横坡适度、行车舒适；路肩整洁、边坡稳定、排水畅通;构造物、隧道完好；沿线设施完善；绿化协调美观.逐步实施GBM工程，力争构成畅、洁、绿、美交通环境。
2。
0。
2根据上述要求，将公路养护质量分为优、良、次、差四个等级。
以优、良等路里际评定的养护里程的百分比即“好路率"作为评定养护质量的主要指标.3 公路养护质量等级的检查与评定3。
0。
1公路养护质量的检查与评定,以公里为单位，以里程碑为界，按路面、路基构造涵隧道、沿线设施、绿化五项养护质量内容分别评分定等。
总分定为100分，其中路面路基构造物20分;桥涵隧道、沿线设施、绿化各10分。
3.0。
2根据实地检查评比结果,在1km范围内，总分在90分以上（含90分，以下同），面在45分以上,路基构造物在15分以上，桥涵隧道、沿线设施、绿化均不低于6分的定路；总分在75分以上，并且路面在38分以上的定为良等路；总分在60分以上的定为次总分不足60分的定为差等路。
上述优等路的四个条件中，如有一条达不到要求，即定为良等路；良等路两个条件中有一条达不到要求即定为次等路。
4 分项计分标准4.0。
1路面：满分50分.为客观反映路面病害程度,并具有可比性，将路面病害归纳为按算和按长度计算两类。
4.0。
1。
1以面积计算的病害，其每一处的数量,应沿病害待修补边缘丈量,以长乘宽求出并按实际量测的各类病害面积分别乘以其相应的换算系数，换算为折算面积，然后按折算之和占该公里公路理论面积的百分比即病害含量Y1扣分。

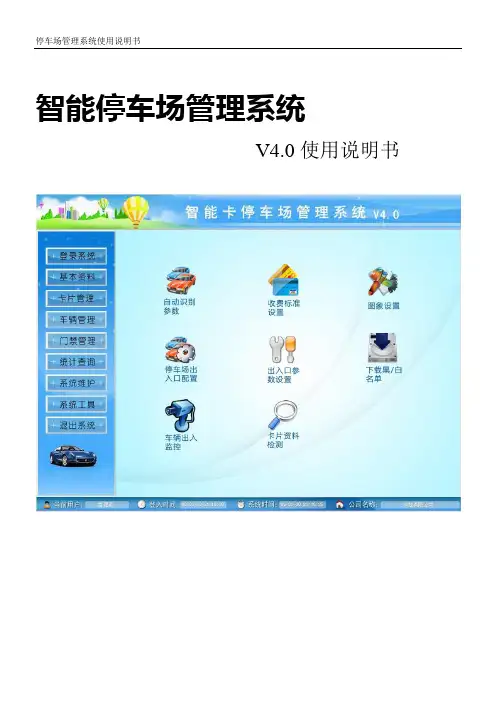

停车场管理系统使用说明书智能停车场管理系统V4.0使用说明书目录一、简介----------------------------------------- 3二、系统结构 ------------------------------------- 4三、系统安装 ------------------------------------- 53.1、设备安装位置管线图------------------------------- 53.2、道闸安装规范------------------------------------- 63.3、读卡机安装规范----------------------------------- 63.4、地感线圈施工规范--------------------------------- 6四、系统功能 ------------------------------------- 9五、系统接线图 ---------------------------------- 12六、硬件功能设置 -------------------------------- 141、主板及临时卡计费器拨码开关设置（两者一致）：------- 14七、软件使用 ------------------------------------ 151、系统配置要求-------------------------------------- 152、安装步骤：---------------------------------------- 15⑴数据库的安装： -------------------------------------------------------------------------------------------------------------- 15⑵系统管理软件的安装方法: ------------------------------------------------------------------------------------------------ 203、管理软件的配置：---------------------------------- 28①软件狗的配置： -------------------------------------------------------------------------------------------------------------- 284、软件的启动与登陆：-------------------------------- 285、系统功能/模块------------------------------------- 296、第一次使用操作说明-------------------------------- 317、软件功能说明：------------------------------------ 33⑴卡片管理------------------------------------------------------------------------------------------------------------------------ 33⑵ID卡管理（一卡通） ------------------------------------------------------------------------------------------------------- 36⑶统计查询------------------------------------------------------------------------------------------------------------------------ 36⑷车辆管理------------------------------------------------------------------------------------------------------------------------ 38⑸出入口参数设置 -------------------------------------------------------------------------------------------------------------- 41⑹黑白名单下载---------------------------------------------------------------------------------------------------------------- 44⑺查询报表------------------------------------------------------------------------------------------------------------------------ 45⑻车辆管理------------------------------------------------------------------------------------------------------------------------ 48(9)查询和打印 ------------------------------------------------------------------------------------------------------------------- 51八、系统调试 ------------------------------------ 54九.故障处理与分析 ------------------------------- 60十、保养与维护 --------------------------------- 621、硬件维护常识-------------------------------------- 622、软件维护常识-------------------------------------- 62一、简介智能停车场系统V4.0是一个以非接触式智能IC/ID卡为车辆出入停车场凭证、以车辆图像对比、证件抓拍管理为核心的多媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对场内停车按照预先设定的收费标准实行自动收费，同时系统将IC/ID卡识别技术和高速的视频图像存储对比相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、安保等进行全面而系统的管理。
公路路面技术状况自动化检测规程一、编写目的1、统一标准、规范交通运输部颁发的道路路面技术状况自动化检测标准，以确保技术检测的准确性和有效性；2、明确各单位及交通运输部等部门对道路路面技术状况自动化检测的职责分工，确保技术检测的有效实施，提升路面状况的管理水平。
二、适用单位主管公路行业的各级政府部门，以及直接管理公路路面技术状况检测的单位和个人。
三、检测方法1．采用渗透色谱和拉伸法对路面情况进行检测。
2．采用辐射光谱和热分析技术对路面损坏情况进行检测。
3．采用抗拉强度测试技术和超声技术，对路面强度情况进行检测。
四、检测周期1．定期检测：每段路面每年至少进行一次技术状况自动化检测；2．补充检测：如对路面的管理情况发生重大变化，应及时进行技术状况自动化检测，以及检测存在的问题。
五、报告格式1.基础信息：检测项目、检测时间、检测部门、路面编码、路面类型、技术状态自动化检测系统等；2.主要检测结果：路面施工品质、抗拉强度试验、路面抗击打垂直度、路面抗击打水平度、渗透色谱及拉伸试验、辐射光谱及热分析检测及超声测试等；3.总体评价：总体评价路面技术状况及是否符合法定标准；4.建议措施：按照技术检测的结果提出具体、可行的维护保养和补救措施；5.报告发放：将检测结果及总体评价及建议措施准确及时发送至各单位管理部门。
六、质量管理1.根据《道路路面技术状况自动化检测标准》，研制检测流程和检测程序，明确检测的程序及定额要求；2.采用最新的检测技术及仪器，确保检测精度；3.定期检测技术状况自动化检测系统，保证设备的正常运行；4.依据实际情况，定期组织技术培训，以提升专业素质；5.审核检测结果，确保检测结果的准确性。
路面检验评定标准一、路面结构完整性检验路面结构完整性是指路面在荷载和环境因素作用下，能够保持其完整性的能力。
检验路面结构完整性的主要指标包括：1.路面裂缝：检查路面是否有裂缝，裂缝的类型、宽度和深度。
2.坑槽：检查路面是否有坑槽，坑槽的尺寸和深度。
3.变形：检查路面是否有变形，如隆起、沉陷等。
二、路面材料强度检验路面材料强度是指路面材料在荷载作用下抵抗破坏的能力。
检验路面材料强度的主要指标包括：1.抗压强度：检验路面材料的抗压强度，以评估其承载能力。
2.抗折强度：检验路面材料的抗折强度，以评估其抵抗弯曲变形的能力。
3.耐磨性：检验路面材料的耐磨性，以评估其抵抗磨损的能力。
三、路面平整度检验路面平整度是指路面的表面平整程度。
检验路面平整度的主要指标包括：1.颠簸系数：通过测量车辆在路面行驶时的颠簸程度，计算出路面的颠簸系数，以评估路面的平整度。
2.摆值：通过测量路面表面的微观纹理和粗糙度，计算出摆值，以评估路面的抗滑性能和平整度。
四、路面抗滑性能检验路面抗滑性能是指路面抵抗车辆滑动的性能。
检验路面抗滑性能的主要指标包括：1.摩擦系数：通过测量车辆在路面行驶时的摩擦系数，以评估路面的抗滑性能。
2.纹理深度：通过测量路面表面的纹理深度，以评估路面的抗滑性能。
五、路面耐久性检验路面耐久性是指路面在使用过程中能够保持其性能的能力。
检验路面耐久性的主要指标包括：1.耐候性能：通过模拟自然环境中的温度、湿度和紫外线等因素，检验路面材料的耐候性能。
2.耐压性能：通过模拟车辆荷载的作用，检验路面材料的耐压性能。
