玉柴博世国四共轨柴油发动机电路图

柴油电喷发动机电路图集大全附电脑针脚端子图参考资料全

《柴油电喷发动机电路图集大全》附电脑针脚端子图页数: 500 页年代: 2015 年第一版目录前言（序）博世（BOSCH高）压共轨系统电路图与故障码表 (1)解放J6 发动机与整车电路图 (6)解放载货汽车（电装系统）电路图与针脚图 (14)康明斯ISDe-Cm2150发动机电控系统电路图 (22)康明斯ISBE（6 缸）电路图电控系统电路图 (24)康明斯ISBE（4 缸）电路图电控系统电路图 (29)康明斯ISB4/ISBe 发动机电控系统电路图 (34)康明斯ISDE（6 缸）发动机电控系统电路图 (36)康明斯ISDE（4 缸）电路图电控系统电路图 (39)康明斯ISLE（6 缸）电路图电控系统电路图 (42)康明斯ISLE（4 缸）电路图电控系统电路图 (45)康明斯CM570发动机电控系统电路图 (48)康明斯ISC 发动机电控系统电路 (50)日野P11C发动机电控系统电气资料 (54)日野E13C发动机电控系统电气资料 (65)日野J05E／J08E 发动机电控系统电气资料 (77)日野J05 发动机ECU电控系统电路图与针脚图 (81)日野J08 发动机ECU电控系统电路图与针脚图 (82)陕汽德龙F2000 整车电气线路图 (85)陕汽德龙F3000 整车电气线路图 (92)陕汽德龙F3000 WP10/WP12发动机电控系统 (97)陕汽德御整车电气线路图 (103)陕汽奥龙整车电气线路图 (111)上柴8DK发动机ECU电控电路图 (119)潍柴WD615国四（DENSO系统）电路图带SCR尿素系统123潍柴国四发动机BOSCH EDC1系7 统电路图与针脚图 (125)潍柴WP10电控系统线路图 (129)锡柴（BOSCH EDC 7共）轨电路图与ECU针脚义 (132)锡柴6DE发动机（单体泵）系统电路图 (135)锡柴CA4DF3发动机电控系统电气资料 (136)锡柴CA4DL发动机电控系统电气资料 (142)锡柴CA6DL发动机电控系统电气资料 (149)锡柴CA6DL1发动机电控系统电气资料 (159)锡柴CA6DL2发动机电控系统电路图 (163)锡柴CA6DL32发动机电控系统电气资料 (165)锡柴4DL 发动机电控系统电路图 (166)锡柴6DL1 发动机电控系统电路图 (167)锡柴CA6DL1-E3 发动机电装共轨系统电控原理图 (168)锡柴CA6DL1-32E3发动机电装共轨系统电控原理图（带继电器）169锡柴CA6DL1-32E3发动机电装共轨系统电控原理图（不带继电器）170锡柴CA4DL1-20E3发动机电控系统电路（带继电器） (171)锡柴CA4DL1-20E3发动机电控系统电路（不带继电器） (172)锡柴CA4DF3-13E3发动机电控系统电路图 (173)锡柴CA6DL2-35E3发动机电控系统电路图 (174)锡柴6DF3、6DL2 （电装BOSCH共轨）电控系统电路图 (175)玉柴（国四）YC6L-40 柴油机SCR 整车线束电路图 (176)玉柴BOSCH共轨发动机线路图与针脚定义 (179)玉柴YC4FA EDC16博世共轨电控系统电路图 (181)玉柴YC4F 德尔福共轨系统电控系统电路图 (183)玉柴YC6G240-30 （德尔福单体泵）电控系统电路 (185)玉柴欧四发动机系统电路图（添蓝）SCR部件针脚图 (187)重汽豪沃EGR车型全车电气线路图 (192)重汽豪沃共轨车型全车电气线路图 (203)重汽豪沃A7 EGR车型全车电气线路图 (211)重汽豪沃WD615国（三）发动机电控系统电路图+针脚定义222重汽豪沃D12发动机电控系统电路图+故障码 (227)大柴道依茨BFM1013/2012/2013发动机电控系统电气资料.. 232大柴道依茨发动机（单体泵）电控系统图+针脚图.. 235大柴道依茨发动机BOSCH EDC16UC4单0 体泵系统（ 6 缸）电路图241大柴道依茨发动机BOSCH EDC16UC4单0 体泵系统（ 4 缸）电路图243朝柴BOSCH共轨电控系统电脑ECU端子和电路图 (245)德尔福（DELPHI）高压共轨DCM 3.1系统针脚电路图+故障码.. 247电装（DENSO高）压共轨4DL 6DL系统电气电路图 (251)电装（DENSO高）压共轨电控系统针脚资料 (255)电装（DENSO高）压共轨系统故障码表 (259)东风天龙DFL1203A整车电气线路图 (261)东风天锦D530整车电气线路图 (264)东风柳汽霸龙507 电气线路图 (268)东风大力神DFL3251A整车电气线路图 (269)北汽福田欧曼整车电路图 (271)北汽福田欧曼雄狮电路图 (273)北汽福田欧曼上柴发动机电控系统+端子图 (276)北汽福田欧曼上柴SC9DF发动机电控系统与故障码 (280)依维柯索菲姆SOFIM 发动机BOSCH EDC-MS6.共3 轨系统线路图. 284依维柯IV012-2 NEF 发动机电控系统线路图 (287)依维柯SOFIM 8140.43S3 博世共轨EDC16电控系统电路 (291)依维柯EV01 红岩发动机BOSCH EDC7UC3电1 控系统电路 (293)云内动力D16TcI／D19TcI 发动机电气资料 (295)云内动力YN33 30 发动机电控系统电路图 (299)杭发电装发动机电控系统电路图 (301)杭发欧三（徐工吊车）原理图 (303)金龙斗山DV10发动机电控系统线束电气资料 (304)斗山大宇DV11 发动机ECU 电控系统电路图 (312)斗山大宇DL06 发动机电控系统电路图 (315)斗山大宇DL08 发动机ECU 电控系统电路图 (317)南岳单体泵电磁曲轴发动机ECU电路图（ 4 缸 5 线油门踏板）320南岳单体泵电磁曲轴发动机ECU电路图（ 6 缸 5 线油门踏板）322南岳单体泵电磁曲轴发动机ECU电路图（4缸6 线油门踏板）... 324南岳单体泵电磁曲轴发动机ECU电路图（6缸6 线油门踏板） (326)南岳单体泵霍尔曲轴发动机ECU电路图（4缸5 线油门踏板） (328)南岳单体泵霍尔曲轴发动机ECU电路图（6缸5 线油门踏板） (330)南岳单体泵霍尔曲轴发动机ECU电路图（4缸6 线油门踏板） (332)南岳单体泵霍尔曲轴发动机ECU电路图（6缸6 线油门踏板）... 334五十铃6wAl—Tc 发动机电控系统电气资料 (336)五十铃6wGl一Tc 发动机电控系统电气资料 (340)江铃N 系列全顺Jx493ZLQ发动机电控系统电气资料 (344)江铃T 系列欧Ⅲ发动机电控系统电气资料 (349)庆铃600P发动机4KHl —Tc电控系统 (350)五十铃6HK1 电路电控系统电路图 (355)五十铃6HK1（带GVNR线束）发动机电控系统电路图 (358)五十铃6WA1-TC电路图与针脚定义 (360)五十铃6WG1发动机电控系统电路图 (364)五十铃4JH1-TC 发动机电控系统电路图 (367)五十铃100P 4JB1 发动机电控系统电路图 (373)五十铃4JJ1 发动机电控系统电路图 (375)五十铃6HE1 发动机电控系统电路图 (377)五十铃4HE1 发动机电控系统电路图 (378)五十铃6SD1 发动机电控系统电路图 (379)江铃BOSCH电控EDC16C39H电路图 (380)江淮FA140发动机电路图 (382)江淮瑞风FA080 2.8L 柴油发动机电控系统电路图 (283)长城哈弗4D28TC 发动机电控系统电路图 (385)现代特拉卡aCovec2.5 发动机电路图与针脚图（AT） (389)现代特拉卡aCovec2.5 发动机电路图与针脚图（MT） (391)威特WP2000单体泵电控系统电气资料 (393)威特单体泵（东风乘龙）发动机电控系统电路图.. 399威特单体泵（玉柴）电路图 (401)住友机械五十铃发动机4HK1 电控系统电路图及ECU 端子定义 . 405日立挖机ZX200-3、ZX240-3、ZX270-3 电控系统电路图 (408)日立挖机EC210B-07 发动机电控系统电路 (410)神钢SK330 电控系统电路 (413)神钢SK200 电控系统电路图 (414)神钢SK350LC-8 电控系统电路 (416)神钢SK210LC-8 电控系统电路图 (418)三菱FUSO 4M50发动机电控系统电路图 (420)三菱FUSO 6M70发动机电控系统电路图 (421)卡特C-9 发动机ECU 电控系统接线图 (422)卡特325C 挖掘机发动机电控系统电路图 (423)卡特330C 挖掘机发动机电控系统电路图 (424)加藤HD820V发动机电控系统电路图 (425)天然气玉柴EPR 6G 发动机电控线路图 (428)天然气玉柴EPR 6M 6J 4G 发动机电控线路图 (429)伍德沃德天然气发动机ECU 线路图 (430)天然气（玉柴 6 缸）电路图 (432)天然气（玉柴ECI系统）4 缸 6 缸CNG增压发动机电路图. 433天然气（玉柴ECI系统）4 缸 6 缸LNG增压发动机电路图. 435天然气（玉柴ECI系统）6M 6J 4G 整车线路图 (437)华菱重卡货车汽车灯光系统电气线路图 (440)北京BJ493ZQ3发动机电路图 (452)三菱6M60 电装发动机电路图与ECU端子 (453)雷诺DCI11 发动机ECU 端子定义 (455)日产UD GE1（3 I 型）电控系统电路图 (458)日产UD GE1（3 II 型）电控系统电路图 (461)日产UD-FE6TC（ A 型）电控系统线路图 (464)日产UD-FE6TC（ B 型）电控系统线路图 (466)日产UD MD9、L MD9M发动机电控系统电路图 (468)日产UD MD9L/MD9发M 动机电控系统针脚资料 (472)MAN发动机BOSCH EDC MS发5 动机电路图 (474)斯堪尼亚BOSCH EDC MS发5 动机电控系统电路 (475)沃尔沃单体泵发动机电控系统电路图 (476)EDC17尿素单元电路图 (478)自主品牌+天纳克系统电路图 (479)三合一电脑+1.5 代天纳克尿素单元电路图 (480)常用车型诊断座位置--OBD端子说明 (481)柴油电控发动机（数据流）标准值-博世福田上柴潍柴锡柴等 (490)常用汽车仪表（报警标志）示意图 (497)电话QQ: 网址潍柴锡柴玉柴朝柴上柴康明斯依维柯大柴道依茨江铃威特南岳云内三菱庆铃江淮北汽杭发日野日产等随着柴油技术日益发展，人们越来越发现柴油机的无穷魅力、高扭矩、高寿命、低油耗、低排放，柴油机成为解决汽车能源问题最现实和最可靠的手段,先后从国二机械喷射, 到国三电喷, 如今发展到国四排放标准.为环保，减少汽车尾气排放污染，工信部定于2014年12 月31 日废止适用于国家第三阶段汽车排放标准柴油车产品《公告》，2015年1月1日起国Ⅲ柴油车产品将不得销售，国家实行国Ⅳ 排放，在国Ⅲ发动机EGR（大泵），共轨的，单体泵的基础上，演变成国Ⅳ发动机，电控系统类似不变, 只是在排气系统上加装了一套SCR尾气处理系统（俗称尿素罐），燃烧尿素，控制对象是NOx和颗粒物PM，达到净化尾气保护环境的目的.对于维修人员而言，市面上存在大量电控机车处于维修阶段，急需掌握电喷发动机有下面几种技术:1. 电控高压共轨技术2. 电控单体泵技术3. 电控泵喷嘴技术4. 涡轮增压、EGR废气循环、中冷技术5. 尾气净化SCR原理特此本部精心收集整理了本套电路图集，配合光盘视频与图文教程，让修理人员在技术上得心应手后续推出: 第二版（加Q期待2016 版）2015.10 （第一版）。

玉柴博世共轨系统_服务站用新

极限条件的低压油路认证试验
燃油箱到发动机进油管
发动机到燃油箱回油管
油管内径 ≥ 10 mm ≥11 mm ≥12 mm ≥ 9 mm ≥ 10 mm
允许油管长度 ≤3 m ≤6 m ≤9 m ≤6 m ≤9 m
玉柴电控知识应知应会培训系列教材
允许绝对压力 0.5～1.0 bar
＜ 1.2 bar 11
3
1.1 博世共轨燃油系统示意图(CP2.2油泵)
适用于玉柴6L、6M、6K等重型系列博世共轨发动机
CP2.2
玉柴电控知识应知应会培训系列教材
4
1.2 博世共轨电气系统结构示意图
玉柴电控知识应知应会培训系列教材
5
1.3 高压共轨系统工作描述
共轨压力反馈
各缸喷油指令
共轨管高压油
解决办法：加装水分离器，定期维护对含水2％的乳状液，在最大流量工况水
分离效率要求为93％带手油泵储水能力取决于燃油消耗量和燃油质量，
最低容量200ml
玉柴电控知识应知应会培训系列教材
35
1.5.5 共轨系统需要的滤清器质量
重型车，要求1,000,000km 中型车，要求500,000km 轻型车，要求300,000km 乘用车，要求250,000km
1.5.1 博世燃油喷射系统燃油油路示意图(适用于CP2.2油泵)
齿轮泵
溢流阀 MeUN阀
玉柴电控知识应知应会培训系列教材
12
1.5.1 CP2.2油泵低压管路技术要求
适用于玉柴6L、6M、6K等重型系列博世共轨发动机
目的：保证输油泵进口压力和喷油器、油泵的回油压力概念：沿程损失与节流损失所有管路直径必须满足压力和低压油路的设计要求所有参数最终依赖于发动机和整车的低压油路整体设计，必须在整车上进行

YC4D-41、YC4D-43YC4E-41玉柴国4单体泵系统SCR版车辆线束接线说明(YCECU+三立DCU系统),V1.5版,20131228

元器件，避免强大的电磁干扰。整车厂可根据诊断仪接口自主选择接插件。
6、 YCECU 和三立 DCU 都采用车辆蓄电池供电，两控制器电源负极都直接接到蓄电池负极，电源正极都通过主继电器与蓄电池正极连接。该继电器在 ECU 接收到点火信号后由 ECU 控制与蓄电池的接通，继电器规格：24V，20A。
7、国 4 SCR 后处理系统添蓝计量喷射泵电源正极直接接蓄电池正极，电源负极直接接蓄电池负极，正极接 20A 保险。
车辆端
发动机端
车辆电源接插件车辆端
名称
厂家图号(tyco)
玉柴图号
48 端子接插件
J6A00-3900540
车辆端接插件（公头） 192991-0648
J6A00-3900541
车辆端插针（母针） 192990-2530
J6A00-3900543
发动机端插针（公针） 192990-2490
发动机端接插件（母座） 192900-0437
车辆信号防水塞 J00150005
大盲堵 J00150020
小盲堵 J00150026
DCU 尾架 0-1418882-1
OBD 接插器 179631-1
OBD 接插端子 776001 温度传感器接插器 1-967325-3
（female）温度传感器接线端子 929973-1
温度传感器尾架 965784-1 温度传感器防水塞 828920-1 温度传感器接插器 DT06-2S 温度传感器接端子 1062-16-0122
中“添蓝液位电压输出信号电源”针脚定义由原来 J1 调整为
J23，“添蓝液位电压输出信号回路”针脚定义由原来 J2 调整
为 J43.
1、本说明适用于配 YCECU+三立 DCU（SCR 后处理控制器 2.0 版）的国 4 单体泵发动机。 2、整车线束与发动机线束的连接电路图、所有导线的线径见“玉柴国 4 单体泵系统 SCR 版

玉柴国Ⅳ客车发动机电气原理

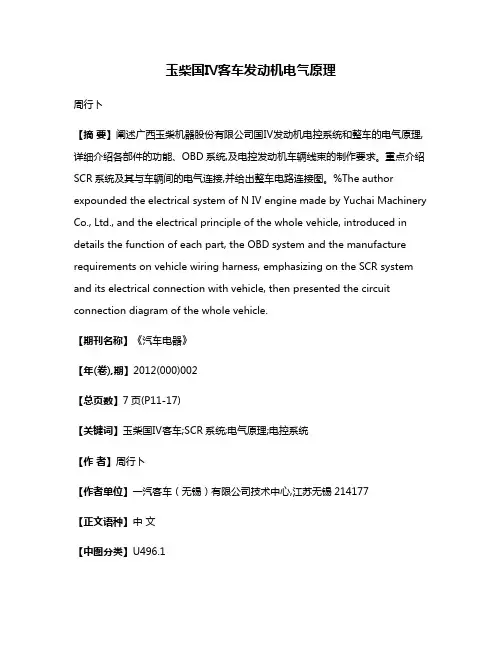

玉柴国Ⅳ客车发动机电气原理周行卜【摘要】阐述广西玉柴机器股份有限公司国Ⅳ发动机电控系统和整车的电气原理,详细介绍各部件的功能、OBD系统,及电控发动机车辆线束的制作要求。

重点介绍SCR系统及其与车辆间的电气连接,并给出整车电路连接图。

%The author expounded the electrical system of N Ⅳ engine made by Yuchai Machinery Co., Ltd., and the electrical principle of the whole vehicle, introduced in details the function of each part, the OBD system and the manufacture requirements on vehicle wiring harness, emphasizing on the SCR system and its electrical connection with vehicle, then presented the circuit connection diagram of the whole vehicle.【期刊名称】《汽车电器》【年(卷),期】2012(000)002【总页数】7页(P11-17)【关键词】玉柴国Ⅳ客车;SCR系统;电气原理;电控系统【作者】周行卜【作者单位】一汽客车（无锡）有限公司技术中心,江苏无锡214177【正文语种】中文【中图分类】U496.1自2009年哥本哈根气候大会后，减排、低碳已成为全球最热门的词汇，我国承诺到2020年单位国内生产总量二氧化碳排放比2005年下降40%～45%，整个世界经济模式开始向低碳经济转变。

2006年2月，玉柴自主研发成功了国内第一台达标国Ⅳ排放标准的YC6L280-40发动机，比国家强制实施国Ⅳ标准提前了5年。

潍柴P10博世共轨系统油路图解

(下转第85页)
栏目编辑：姜曼 jm@
Technical Talk 技术论坛
浅谈汽车双离合变速系统
文/江苏陶金忠
近期，大众公司的双离合变速器(DSG)在一汽大众、上海大众旗下的迈腾、速腾、高尔夫、朗逸、明锐等多款车型上频频出现故障，系统升级后仍未解决。一些像大众公司这样的世界车企巨头采取差别待遇、双重标准的举动，令国人气愤。国家质检总局两次约谈大众汽车(中国)投资有限公司相关代表，要求尽快采取切实有效措施，解决这一问题。一时之间，双离合变速器成为大众焦点。
孔式喷油嘴总成由针阀、针阀体、针阀弹簧、弹簧座及喷油嘴螺纹套等组成(见图34)。针阀的工作面采用渗碳处理，针阀与传统柴油机的喷油器针阀类似，带有承压锥面和密封锥面。针阀体上端面有进油孔及2个定位销孔，通过定位销定位，安装后确保针阀体上的进油孔与喷油器体上的进油孔对齐，在针阀弹簧的作用下，针阀关闭。喷油嘴螺纹套将针阀、针阀体、针阀弹簧及弹簧座等固定在喷油器体下端。 (3)电磁阀总成
双离合变速系统就是指采用两组离合器交替进行工作，来减少或消除单个离合器工作时所产生的动力中断现象，使汽车变速换挡的过程更加平顺。
双离合变速器简称 D C T，英文全称为 Dual Clutch Transmission，又称DSG，英文全称为Direct Shift Gearbox，意为“直接换挡变速器”，是DCT的自动版本。
凸轮轴滚轮总成
弹簧座柱塞弹簧滚轮体
(a)驱动
柱塞弹簧
渗碳滚轮销滚轮 (b)组成
图20 滚轮总成高压出油口(去共轨) 出油阀紧座
①柱塞为了提高柱塞的耐磨性，其外表面采用渗碳处理，表面呈黑色。柱塞上端的外圆柱面与柱塞套精密配合，柱塞下端卡在弹簧座槽中，并在柱塞弹簧的作用下与滚轮体可靠接触(见图23、图24)。 ②柱塞套柱塞套的2个O型圈之间的外圆柱面上，有两个小孔：A孔和B孔。A孔为泄油孔，与柱塞套下半部分内腔的环槽相通，其作用是将柱塞与柱塞套之间泄漏的燃油返回到进油端；B孔为进油孔，进油计量阀计量后的燃油通过高压油泵壳体内部油道送至B孔，经B 孔及其内部的进油阀进入柱塞腔。柱塞套内部空腔安装进、出油阀总成，并由出油阀紧座紧固(见图25)。

3附表三(潍柴WISE15针脚图—国四国五6.5后处理系统—ECU件号612650080075)

n
X1-29 X1-33 X1-31
信号线地线
U
3
S
X1-67
Reduction agent tank level&temp. 尿素箱液位温度传感器
L 1 U 2 T 3 U 4
Level信号线 Temp.信号线
X1-14 X1-11
多级车速限制使能开关
X1-48 X1-56 X1-21 X1-36 X1-39 OBD lamp OBD灯 Cold start lamp 冷起动灯 Water in fuel lamp 油中有水指示灯 Diagnostic Lamp 诊断灯/闪码灯 Exhaust flap 排气制动阀这四个灯如果是CAN仪表控制可以不接
t U
X2-57
P&t
Intake pressure and temperature sensor
进气压力及温度
t
3 4 2 U1 1 2
Coolant temperature sensor
冷却液温度
P
U
Rail pressure sensor
共轨压力传感器
3 2 U1
发动机线束 Engine Plug
24V输出能承受电流4A X2-74 与X2-56之和小于6A 尿素箱水加热(PWM)
主继电器回流管电加热继电器
Reduction agent tank valve 尿素箱水加热(PWM) 主继电器 Reduction agent throtlle hose heater 回液管加热继电器
1 2
DCU
DCU线束
D-33 电源5V D-23 D-13 D-12 D-53 压力信号线地 24V输出

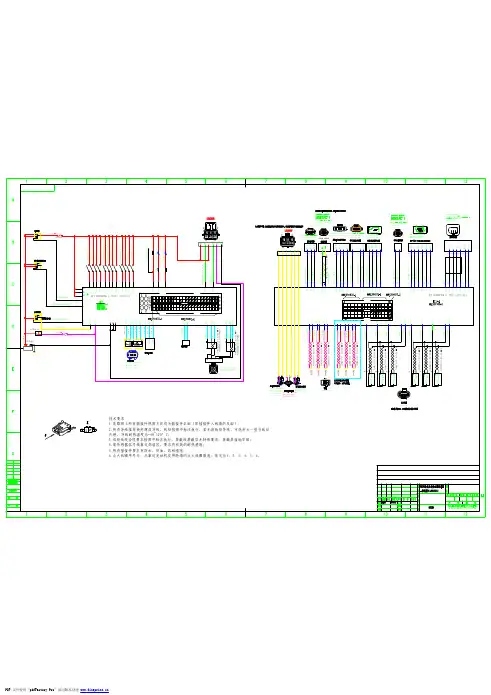

玉柴BOSCH共轨系统车辆线束接线图(V47版)_V01-EDC7_V47

二、整车线束的技术要求：
1、导线连接采用连接器连接，禁止焊接连接；采用专用工具正确操作，保证导线与 Pin 的牢固、可靠连接，同时要求导线的防水塞和盲堵要安装到位，否则整车线束的防水性能无法保障。 2、整车线束的布置应结合整车的结构进行合理的优化，如根据对象的不同进行分类，根据对象位置进行合理分支。 3、线束应远离排气管等高温部件，和起动机和发电机等部件等，发动机线束与整车大梁等部件应保持一定的距离以避免在使用过程中干涉。 4、线束应用卡簧或绊钉固定，以免松动磨坏，相邻的两个固定点间距要小于超过 500mm。 5、线束不可拉得道紧，尤其在拐弯处更要注意，在绕过锐角或穿过金属孔时，应用橡皮或套管保护．否则容易磨坏线束而发生短路、搭铁，并有烧毁整个线束，酿成火灾的危险。 6、整车线束制作和安装应满足 QC/T 29106-2004《汽车用低压电线束技术条件》的相关要求。 7、禁止在 ECU 与各接插件连接时进行焊接作业，如需进行焊接作业，须将连接发动机的整车接插件和发动机接插件拔掉后再进行焊接。 8、电源和地线的连接必须满足 BOSCH 提出的安装要求，详见下图：
936429-2/ J5600-3900541
964302-1（大）
42 端子车辆信号接插件(车辆端)
964269-2（小）
15326861 和 15430904
14 端子车辆信号接插件(车辆端)

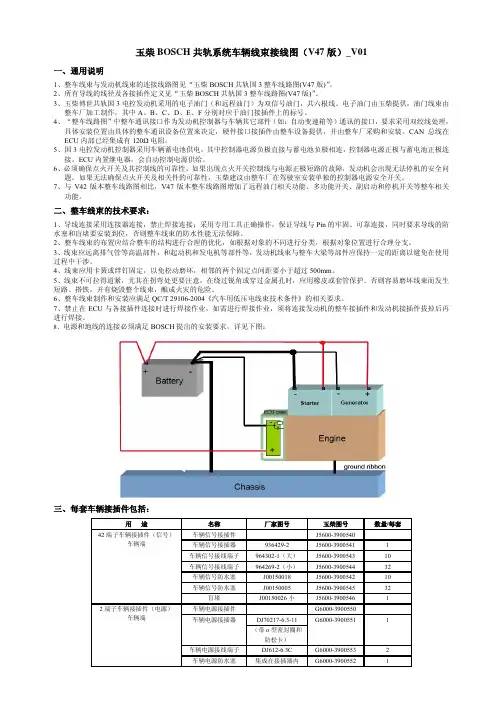

玉柴 BOSCH 共轨系统车辆线束接线图（V47 版）_V01
一、通用说明
