氯化氢合成装置工艺演示教学

氯化氢合成炉工艺流程英文回答：The synthesis of hydrogen chloride (HCl) is a critical industrial process that involves the reaction of hydrogen (H2) with chlorine (Cl2) to produce HCl gas. The HCl synthesis furnace plays a crucial role in this process, providing the high temperatures necessary for the reactionto occur efficiently.The HCl synthesis furnace consists of a refractory-lined steel vessel equipped with a burner and a series of heat exchange tubes. The H2 and Cl2 gases are preheated in the heat exchange tubes before entering the furnace chamber, where they are mixed and ignited by the burner. The combustion of the gases generates heat, which raises the temperature of the reaction mixture to the desired level.The reaction between H2 and Cl2 is exothermic, meaning that it releases heat. This heat is utilized to maintainthe high temperature of the furnace and to preheat the incoming gases. The HCl gas produced in the reaction is cooled in the heat exchange tubes and condensed into a liquid.The following steps outline the basic process flow of an HCl synthesis furnace:1. Preheating: The H2 and Cl2 gases are preheated in the heat exchange tubes to a temperature of approximately 200-300°C.2. Mixing: The preheated gases are mixed in the furnace chamber.3. Combustion: The mixed gases are ignited by the burner, initiating the reaction between H2 and Cl2.4. Reaction: The H2 and Cl2 react to form HCl gas.5. Cooling: The HCl gas is cooled in the heat exchange tubes and condensed into a liquid.The efficient operation of the HCl synthesis furnace is essential for the production of high-quality HCl gas. The furnace must be designed and operated to ensure that the reaction occurs at the desired temperature and that the HCl gas is effectively condensed. Careful control of theprocess parameters, such as the temperature, pressure, and gas flow rates, is necessary to optimize the efficiency and yield of the process.中文回答：氯化氢合成炉工艺流程。

氯化氢的实验室制取
教学目标
1.知识与技能
了解氯化氢的物理化学性质
掌握氯化氢的实验是制法
2.过程与方法
通过观察演示实验,提高学生的观察能力,准确应用化学语言纪录实验现象从喷泉实验的演示到尾气吸收装置,学生学会知识的迁移
3.情感态度价值观
通过实验活动,提高学生的实验设计能力以及创新精神.
教学重点
氯化氢的实验室制法
教学难点
实验室制取氯化氢气体的实验设计
板书
氧气的实验室制取 化学方程式：
二氧化碳的实验室制取 化学方程式：
氯化氢气体的物理性质 无色气体 熔、沸点较低
密度略大于空气 是空气的1.26倍 有刺激性气味 溶解性？ 极易溶于水
溶解比例 1:500
运用 氯化氢的尾气吸收
3O 2
2KCl + 2KClO CaCO 3+2HCl CaCl 2+H 2O+CO 2。

氯化氢合成工序操作法X公司发布前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 符号和缩略语 (3)5 岗位职责 (3)6 生产组织协作关系 (3)7 生产流程及所管设备范围 (4)8 生产工艺控制指标 (5)9 生产操作法 (6)10 不正常现象的原因及处理方法 (9)11 交接班制度 (10)12 巡回检查制度 (11)13 安全技术和劳动保护 (12)14 主要设备及其维护保养和使用 (14)15 原始记录 (15)16 原料、材料、工具的保管、使用 (15)17 消防器材、防护器材的使用和保管 (15)18 环保要求 (15)图1氯化氢岗位巡回检查路线图 (12)图2 氯碱厂氯化氢岗位钢合成炉工艺流程图 (17)图3 氯碱厂氯化氢岗位石墨合成炉工艺流程图 (18)表1设备一览表 (4)表2高纯盐酸产品质量标准 (6)表3不正常现象的原因及处理方法 (9)表4氢气和其他气体形成爆炸混合物的浓度范围 (12)前言本标准有X公司烧碱分厂起草。

本标准编写人：本标准校核人：本标准审核人：本标准审定人：本标准批准人：批准执行人：氯化氢岗位试行操作法1 范围本标准明确了氯碱厂氯化氢岗位的职责、生产组织和协作关系，规定了生产的操作方法、操作人员应遵守的有关制度和安全操作的要求。

本标准适用于氯碱厂氯化氢岗位的操作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

本操作法根据Q/DHGS G04 06-2017标准进行编写3 术语和定义设备润滑管理规定确立的及下列缩略语适用于本标准。

三细细听、细摸、细看三不放过发现疑点不搞清楚不放过；解决问题不彻底不放过；处理完毕不达标不放过。

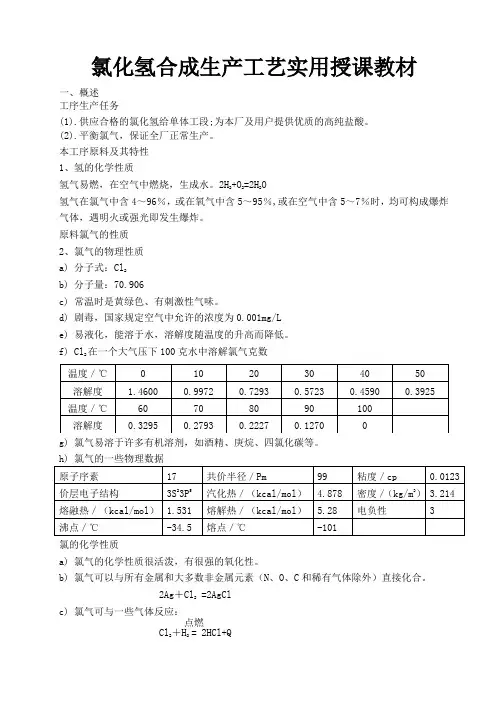

氯化氢合成生产工艺实用授课教材一、概述工序生产任务(1).供应合格的氯化氢给单体工段;为本厂及用户提供优质的高纯盐酸。

(2).平衡氯气，保证全厂正常生产。

本工序原料及其特性1、氢的化学性质氢气易燃，在空气中燃烧，生成水。

2H2+O2=2H2O氢气在氯气中含4～96％，或在氧气中含5～95％,或在空气中含5～7％时，均可构成爆炸气体，遇明火或强光即发生爆炸。

原料氯气的性质2、氯气的物理性质a) 分子式：Cl2b) 分子量：70.906c) 常温时是黄绿色、有刺激性气味。

d) 剧毒，国家规定空气中允许的浓度为0.001mg/Le) 易液化，能溶于水，溶解度随温度的升高而降低。

f) Cl2在一个大气压下100克水中溶解氯气克数g) 氯气易溶于许多有机溶剂，如酒精、庚烷、四氯化碳等。

氯的化学性质a) 氯气的化学性质很活泼，有很强的氧化性。

b) 氯气可以与所有金属和大多数非金属元素（N、O、C和稀有气体除外）直接化合。

2Ag＋Cl2=2AgClc) 氯气可与一些气体反应：点燃Cl2＋H2= 2HCl+Qd) 氯气与些有机化合物反应：紫外线C6H6＋3Cl2—→C6H6Cl6e )氯气与无机化合物反应：2NaOH＋Cl2＝NaClO＋NaCl＋H2Of) 氯气易溶于水中，并生成次氯酸和盐Cl2＋H2O→HClO＋HClHClO→HCl＋[O]所释放的初生态氧是强氧化剂，对金属的腐蚀性极大。

g)氯气能与氢按一定比例混合成炸性气体，在明火、高温及日光的触发下，猛烈爆炸。

氯气与氢气混合爆炸极限：下限H2为5％，Cl2为95％，上限H2为87.5％，Cl2为12.5%。

高纯盐酸的质量指标氯化氢（HCl）在常温下为无色、有刺激性嗅味的气体，熔点-114.6℃，沸点-84.1℃，比重 1.3。

极易溶于水，并强烈地放热，其水溶液就是盐酸，是常用的无机强酸之一。

纯的盐酸是无色液体，工业盐酸由于有铁、氯或有机杂质存在而呈黄色。

盐酸工段一概况任务：通过调节进入合成炉的氢气与氯气的流量配比，合成合格的氯化氢气体工艺流程简述：来自氯氢处理工段的氯气、氢气，经过冷却器、缓冲器、调节阀（二合一炉还经过孔板流量计、自控调节阀、快速切断阀)阻火器进入合成炉灯头混合燃烧，生成氯化氢气体自炉顶排除，经空气冷却器（二合一炉经过浸泡在水槽中的石墨管）进入石墨冷却器，冷却后氯化氢气体通过分配台经过氯化氢预冷器送氯乙烯工段作原料，多余部分用水吸收制成盐酸。

反应为：Cl2+H2======2HcL+Q（条件为在合成炉中燃烧）工艺流程图如下：开车条件：氢气纯度：大于等于90% 操作压力：0.11~0.13MPa氯气纯度：大于等于98% 操作压力：0.05~0.079MPa夹套炉：含氢：小于等于0.4% 合成炉出口含氢：小于等于0.4% 水压：大于等于0.3MPa二合一炉：炉含氢;小于等于0.4% 合成炉出口含氢：小于等于0.4% 水压：大于等于0.3MPa生产控制指标A 原氯：纯度：大于等于95%（分析8次每班）含氢：小于等于0.4% 含水：小于等于300ppm尾氯；大于等于85% 含氢：小于等于3%氯气压力：0.11~0.13MPaB 氢气：纯度：大于等于98% 压力：0.05~0.079MPaC 夹套合成炉：出口压力：0.026~0.06MPa 石墨冷却器进口口温度：108~180C二合一合成炉：出口压力：小于等于60kPa 石墨冷却器进口口温度：360~400C氯化氢出口温度：小于等于400CD 吸收塔：出口温度：小于等于50C产品技术指标氯化氢：纯度：大于等于93% 氢气：小于等于5% 过氯量：小于等于0.04%盐酸：HCl：大于等于31%氢气、氯气分别从两个不同管道送入合成炉，在合成炉中合成氯化氢。

合成的产物先经过初步冷却然后进入石墨冷却器，再次冷却。

接着产物进入分配台，一部分用于转化，另一部分进入吸收塔。

在吸收塔中水从上边进入，由上到下喷淋产物，吸收产物。

第二章氯化氢合成一、氯化氢的性质氯化氢（HCl）分子量，密度，是无色拥有刺激性臭味的气体，极易溶于水，在标准条件下1体积水中可溶解500体积的HCl气体。

干燥的HCl腐化性较小，而HCl溶液（盐酸）却有强腐化性，原由是在水分子的作用下HCl发生了电离，产生大批的CL+，CL+可与多种物质发生反响，特别是和金属发生化学反响。

所以，为了使设施不受盐酸腐化，拥有更长的使用寿命，生产HCl 时应当用干燥的氢气和氯气进行反响。

二、氯化氢合成对氢气、氯气的要求（名称品种规格氯气1、氯气≥99.8%依照工艺包的定）耗费量吨/年备注2、水和其余含氧杂质（质量）≤3、NCL3（质量）≤4、不挥发的剩余物%（质量）≤氢气1、H2（质量）≥99.9997%2、O2（质量）≤3、露点 -60 ℃三、氯化氢合成原理HCL合成是采纳氢气在氯气中不爆炸的条件下进行的方法来制备。

反响式：H2+CL2--HCL该反响的发生需要必定的前提条件，即供给必定的能量，在光照或加热的状况下，两者能快速反响，并开释出大批的热。

四、氯化氢合成工艺流程及设施1、氯化氢合成工艺流程图防爆膜排放去尾气淋洗塔CDI回收氢氢气缓冲罐电解氢废HCL缓冲罐空冷器阻火器HCL合成炉盐酸槽回收自用或办理HCL去三氯氢硅合成炉空冷器氯气水冷器HCL贮罐氯气缓冲罐2氯化氢合成是由两套同样的合成炉系统，H2、CL2缓冲罐，事故排放接收设施构成（此中H2、CL2缓冲罐及事故排放装置为两套合成炉系统共用）。

来自氯碱装置的氢气及从三氯氢硅合成工序返回的循环氢气输送入氢气缓冲罐。

出氢气缓冲罐的氢气分别去两条生产线的氯化氢合成炉01R0301a。

来自液氯汽化工序的氯气穿过01V0302氯气缓冲罐，分别去两条生产线的氯化氢合成炉01R0301a。

经缓冲罐后的氯气和氢气分别经过氯气阻火器和氢气阻火器，而后按必定的流量比进入氯化氢合成炉01R0301，在炉内进行焚烧，生成氯化氢气体，生成的HCL经管道冷却和水冷却器（01E0301a\b），进入HCL缓冲罐（01V0303a\b），而后送到三氯氢硅合成工序。
