水泥熟料矿物组成及矿物形态对水泥强度的影响

硅酸盐水泥矿物组成
硅酸盐水泥是建筑材料中最常用的一种，其主要成分为熟料和石膏，其中熟料是由石灰石、粘土、铁矿石等原材料烧制而成。

熟料中含有多种矿物，这些矿物的组成和含量对水泥的性能和使用效果有着重要的影响。

硅酸盐水泥的主要矿物组成包括以下几种：
1. 晶体矿物：水泥熟料中的晶体矿物主要有矿物硅酸盐、铝酸盐和铁酸盐。

其中最主要的硅酸盐晶体矿物是矿物榴石，其含量可以达到水泥熟料总量的70-80%。

此外，还有一些较小数量的矿物晶体，如螺旋状硅酸盐晶体、石英、方解石等。

2. 玻璃体：水泥熟料中的玻璃体主要是由未完全熔化的矿物颗粒、玻璃颗粒和氧化物等组成。

玻璃体的含量因水泥熟料的烧制温度、时间和矿物成分的不同而异。

3. 氧化物：水泥熟料中的氧化物主要有氧化钙、氧化硅、氧化铝、氧化铁等。

这些氧化物对水泥的性能和使用效果有重要影响，如氧化钙的含量越高，水泥的早期强度越高。

以上这些矿物的组成和含量会对硅酸盐水泥的性能和使用效果
产生重要影响。

例如，矿物榴石的含量越高，水泥的晶体结构越紧密，强度越高；玻璃体的含量越高，水泥的早期强度越高，但长期强度较低；氧化钙的含量越高，水泥的早期强度越高，但长期强度较低。

因此，在生产硅酸盐水泥时，需要根据不同的使用要求和环境条件，调整原材料的成分和烧制工艺，以获得最佳的性能和使用效果。

总之，硅酸盐水泥的矿物组成是复杂而多样的，其中各种矿物的含量和组成对水泥的性能和使用效果具有重要影响。

生产硅酸盐水泥需要根据不同的使用要求和环境条件，调整原材料的成分和烧制工艺，以获得最佳的性能和使用效果。

铝酸盐水泥熟料的主要矿物组成
铝酸盐水泥熟料是一种复杂的多矿物体系，其中最主要的矿物组成包括铝酸一钙（CA）、二铝酸一钙（CA2）、钙铝黄长石（C2AS）、钙钛石（CT）以及镁尖晶石（MA）。

1.铝酸一钙（CA）：这是铝酸盐水泥熟料中的重要矿物之一，其含量通常在40%～45%。

它具有较快的硬化速度和较高的早期强度，对水泥的凝结和硬化过程有重要影响。

2.二铝酸一钙（CA2）：这也是铝酸盐水泥熟料中的重要矿物，含量通常在15%～30%。

它的硬化速度较慢，但后期强度较高，对水泥的长期性能有重要影响。

3.钙铝黄长石（C2AS）：这是一种含铝、钙和硅的矿物，含量在20%～36%。

它对水泥的耐磨性、抗硫酸盐侵蚀性等性能有重要影响。

4.钙钛石（CT）：这是一种含钙和钛的矿物，虽然含量不高，但对水泥的某些特殊性能，如抗高温性能等有一定影响。

5.镁尖晶石（MA）：这是一种含镁和铝的矿物，对水泥的耐火性和抗化学侵蚀性有重要影响。

除了上述主要矿物外，硫铝酸盐水泥熟料中还包含硫铝酸钙和硅酸二钙（C2S）等矿物。

硫铝酸钙是硫铝酸盐水泥熟料的主要矿物之一，对水泥的凝结硬化过程和强度发展有重要影响。

硅酸二钙则是硫铝酸盐水泥熟料中的重要矿物之一，对水泥的后期强度和耐久性有重要影响。

这些矿物的形成和比例受到原料成分、煅烧温度和时间等工艺参数的影响。

在生产过程中，通过调整这些参数，可以控制熟料中矿物的形成和比例，从而得到具有不同性能的水泥产品。

总的来说，铝酸盐水泥熟料的矿物组成对其性能具有决定性的影响。

通过了解和控制这些矿物的形成和比例，我们可以更好地理解和使用铝酸盐水泥，以满足不同的工程需求。

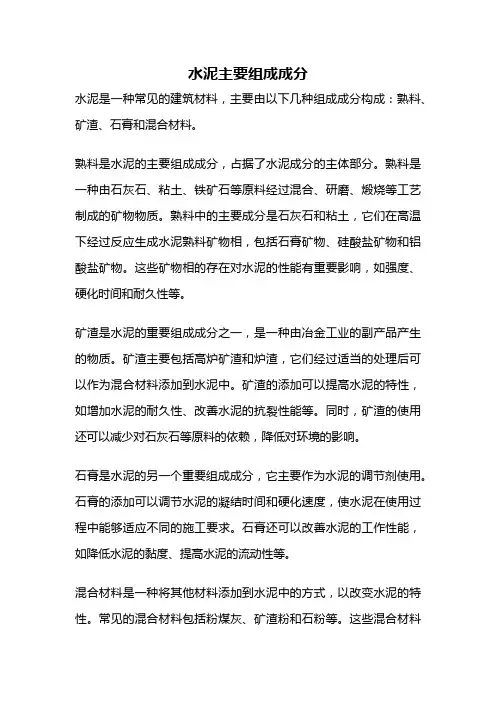

水泥主要组成成分水泥是一种常见的建筑材料，主要由以下几种组成成分构成：熟料、矿渣、石膏和混合材料。

熟料是水泥的主要组成成分，占据了水泥成分的主体部分。

熟料是一种由石灰石、粘土、铁矿石等原料经过混合、研磨、煅烧等工艺制成的矿物物质。

熟料中的主要成分是石灰石和粘土，它们在高温下经过反应生成水泥熟料矿物相，包括石膏矿物、硅酸盐矿物和铝酸盐矿物。

这些矿物相的存在对水泥的性能有重要影响，如强度、硬化时间和耐久性等。

矿渣是水泥的重要组成成分之一，是一种由冶金工业的副产品产生的物质。

矿渣主要包括高炉矿渣和炉渣，它们经过适当的处理后可以作为混合材料添加到水泥中。

矿渣的添加可以提高水泥的特性，如增加水泥的耐久性、改善水泥的抗裂性能等。

同时，矿渣的使用还可以减少对石灰石等原料的依赖，降低对环境的影响。

石膏是水泥的另一个重要组成成分，它主要作为水泥的调节剂使用。

石膏的添加可以调节水泥的凝结时间和硬化速度，使水泥在使用过程中能够适应不同的施工要求。

石膏还可以改善水泥的工作性能，如降低水泥的黏度、提高水泥的流动性等。

混合材料是一种将其他材料添加到水泥中的方式，以改变水泥的特性。

常见的混合材料包括粉煤灰、矿渣粉和石粉等。

这些混合材料的添加可以降低水泥的成本、提高水泥的强度和耐久性。

混合材料的使用还可以减少对天然资源的开采，保护环境。

水泥的主要组成成分包括熟料、矿渣、石膏和混合材料。

这些成分在水泥制造过程中起着重要的作用，不仅决定了水泥的性能和品质，也对环境保护具有重要意义。

通过合理选择和使用这些成分，可以生产出具有优良性能的水泥产品，满足不同工程的需求。

水泥的主要矿物组成
水泥是建筑材料中不可或缺的一种，它主要是由熟料和启动剂等
材料混合而成的。

而水泥的主要矿物组成是指水泥中主要含有的矿物
质种类，它直接影响了水泥的质量和性能。

水泥的主要矿物组成分为硅酸盐、石灰、铝酸盐和铁酸盐等四类。

其中，硅酸盐是水泥的主要组成成分之一，其中含有的三种主要矿物
质是硅酸盐熟料的主要组成部分。

硅酸盐熟料是水泥生产过程中的关
键原料，它是由石灰石、粘土等烧结而成的。

硅酸盐熟料在水泥生产
过程中的作用体现在它的玻璃相、水化硅酸盐相、铁钙相等方面。

硅
酸盐熟料在水泥生产过程中可以提高水泥强度、改善水泥的硬化特性
以及影响水泥的早期性能。

石灰也是水泥主要矿物组成之一，它主要存在于硅酸盐熟料中。

在水泥生产过程中，石灰的影响在于其能与其他矿物质发生反应，形
成有益的硬化产物。

同时，石灰还能够调节硅酸盐熟料中的玻璃相含量，从而影响水泥的强度和早期性能。

铝酸盐和铁酸盐作为水泥主要矿物组成的一部分，也对水泥的质
量和性能起了重要的影响。

其中，铁酸盐能够影响水泥的颜色和硬化
特性，而铝酸盐则可以影响水泥的强度和出现水膨胀的可能性。

总之，水泥的主要矿物组成是影响水泥质量和性能的重要因素，
不同种类的矿物质在水泥生产过程中都起着不同的作用，而对这些作
用的了解可以指导水泥的优化生产和应用。

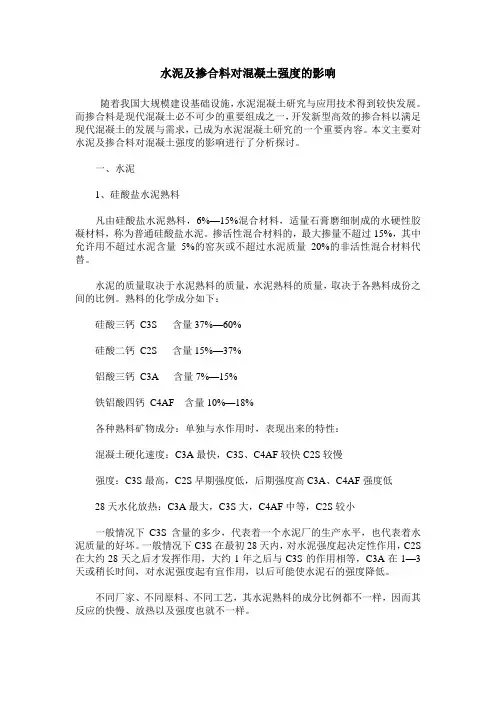

水泥及掺合料对混凝土强度的影响随着我国大规模建设基础设施，水泥混凝土研究与应用技术得到较快发展。

而掺合料是现代混凝土必不可少的重要组成之一，开发新型高效的掺合料以满足现代混凝土的发展与需求，已成为水泥混凝土研究的一个重要内容。

本文主要对水泥及掺合料对混凝土强度的影响进行了分析探讨。

一、水泥1、硅酸盐水泥熟料凡由硅酸盐水泥熟料，6%—15%混合材料，适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥。

掺活性混合材料的，最大掺量不超过15%，其中允许用不超过水泥含量5%的窑灰或不超过水泥质量20%的非活性混合材料代替。

水泥的质量取决于水泥熟料的质量，水泥熟料的质量，取决于各熟料成份之间的比例。

熟料的化学成分如下：硅酸三钙C3S 含量37%—60%硅酸二钙C2S 含量15%—37%铝酸三钙C3A 含量7%—15%铁铝酸四钙C4AF 含量10%—18%各种熟料矿物成分：单独与水作用时，表现出来的特性：混凝土硬化速度：C3A最快，C3S、C4AF较快C2S较慢强度：C3S最高，C2S早期强度低，后期强度高C3A、C4AF强度低28天水化放热：C3A最大，C3S大，C4AF中等，C2S较小一般情况下C3S含量的多少，代表着一个水泥厂的生产水平，也代表着水泥质量的好坏。

一般情况下C3S在最初28天内，对水泥强度起决定性作用，C2S 在大约28天之后才发挥作用，大约1年之后与C3S的作用相等，C3A在1—3天或稍长时间，对水泥强度起有宜作用，以后可能使水泥石的强度降低。

不同厂家、不同原料、不同工艺，其水泥熟料的成分比例都不一样，因而其反应的快慢、放热以及强度也就不一样。

2、石膏在水泥中的作用一般水泥熟料磨成细粉与水相遇会很快凝结，无法施工，掺加适量的石膏（大约3%），可调节凝结时间，同时提高早期强度，降低干缩。

一般认为C3A在石膏、石灰的饱和溶液中反应生成溶解度极低的钙矾石，这些凌柱状的小晶体长在水泥的表面上，成为一层薄膜，封闭水泥组分的表面，阻止水分子及离子扩散，从而延缓了水泥颗粒特别是C3A的继续水化。

水泥熟料全分析标准
水泥熟料是水泥的主要原料，其质量直接影响到水泥产品的质量。

因此，对水泥熟料进行全面的分析是非常重要的。

下面将对水泥熟料的全分析标准进行详细介绍。

首先，水泥熟料的化学成分分析是非常重要的一项标准。

化学成分分析包括了熟料中各种化学成分的含量，如SiO2、Al2O3、Fe2O3、CaO等。

这些成分的含量直接影响到水泥的强度、硬化时间等性能指标。

因此，对水泥熟料的化学成分进行准确分析是确保水泥产品质量稳定的重要手段。

其次，水泥熟料的矿物组成分析也是必不可少的一项标准。

矿物组成分析可以确定熟料中各种矿物的含量和种类，如方解石、石英、辉石等。

不同的矿物组成会对水泥的硬化速度、抗压强度等性能产生影响，因此矿物组成分析对于水泥产品的质量控制至关重要。

此外，水泥熟料的物理性能分析也是一个重要的标准。

物理性能分析包括了熟料的比表面积、密度、热稳定性等指标。

这些指标对于水泥的生产工艺和产品性能有着重要的影响，因此对水泥熟料的物理性能进行全面分析是确保水泥产品质量稳定的重要手段之一。

最后，水泥熟料的烧成性能分析也是不可或缺的一项标准。

烧成性能分析包括了熟料的烧成温度、烧成时间、烧成均匀性等指标。

这些指标直接关系到水泥熟料的烧成工艺和烧成质量，对于水泥产品的质量稳定起着至关重要的作用。

综上所述，水泥熟料的全分析标准包括了化学成分分析、矿物组成分析、物理性能分析和烧成性能分析。

这些分析标准的准确执行对于确保水泥产品质量稳定具有重要的意义。

只有通过全面的分析，才能够更好地控制水泥熟料的质量，为生产高质量的水泥产品提供有力的保障。

水泥熟料矿物组成水泥熟料的主要矿物组成包括以下成分：1. 硅酸盐矿物：主要包括硅酸钙(Ca2SiO4)、硅酸二钙(2CaO·SiO2)、硅酸铝钙(3CaO·Al2O3·SiO2)等。

这些矿物是水泥熟料的主要结构成分，能够提供水泥熟料的强度和硬化性能。

2. 铝酸盐矿物：主要包括三钙铝酸盐(3CaO·Al2O3)、二钙铝酸盐(2CaO·Al2O3)等。

铝酸盐矿物能够调节水泥的凝结速度和改善水泥的耐磨性能。

3. 铁酸盐矿物：主要包括四钙铁酸盐(4CaO·Al2O3·Fe2O3)、三钙铁酸盐(3CaO·Al2O3·Fe2O3)等。

铁酸盐矿物可以增加水泥的强度和改善其耐硫酸盐侵蚀性能。

4. 硅酸盐非晶相：水泥熟料中也存在一部分非晶相的硅酸盐物质，如玻璃相等。

这些非晶相物质可以填充水泥的孔隙结构，增加水泥的密实性和耐久性。

另外，水泥熟料中还可能含有其他矿物杂质，如氧化镁、铬酸盐等，它们的含量通常较低，但可能对水泥的性能产生一定影响。

水泥熟料的矿物组成通常根据其成分可以分为四类：1. 碱性氧化物：主要包括钙氧化物（CaO），硅氧化物（SiO2），铝氧化物（Al2O3），铁氧化物（Fe2O3）。

这些氧化物是水泥熟料的主要组成成分，其反应可以生成水泥的水化产物。

2. 硫酸盐：主要包括矿物中的硫酸盐含量，如四钙硅酸盐（4CaO·Al2O3·SO3），三钙硅酸盐（3CaO·Al2O3·SO3）等。

硫酸盐在水泥中起着调节硬化过程和控制水泥结构的作用。

3. 硬石矿物：主要有铝石（Ca2Al2SiO7）、石榴石（Ca3Al2(SiO4)3）等。

硬石矿物主要负责提供水泥熟料的弹性和硬度，有助于提高水泥的抗压强度。

4. 玻璃体和非晶质物质：包括矿物中的非晶质硅酸盐和玻璃体。

这些物质具有较高的活性，可以填充水泥中的孔隙，提高水泥的致密性和耐久性。

浅谈水泥强度的影响因素一、前言要想了解水泥强度的影响因素，首先先了解水泥的使用方法，当水泥与适量的水相伴的时候，开始形成一种浆液，这种浆液是具有可塑性的，经过一段时间浆液开始失去可塑性，最终变成相当强度的石状固体。

在此过程中的物理变化与化学反应是同步进行，因此研究其强度的影响因素是十分困难的。

本文旨在通过一种通俗易懂的解释方法，使读者更轻松的理解。

二、水泥的简介水泥在生产生活中扮演着不可或缺的角色，但是究竟什么是水泥呢？关于水泥的具体定义如下：水泥是一种粉状硬性无机胶凝材料，其硬化后不仅强度很高而且抗淡水能力也很强。

被广泛应用于土木建筑、水利、国防等工程。

三、影响强度的因素1、水泥熟料的矿物组成及细度及细度影响水泥品种有很多，例如硅酸盐水泥、普通硅酸盐水泥、复合硅酸盐水泥、火山灰硅酸盐水泥、粉煤硅酸盐水泥等，这些水泥熟料中各种矿物的凝结硬化特点不同，当水泥中各矿物的相对含量不同时，水泥的凝结硬化特点就不同。

水泥磨的愈细，水泥颗粒平均粒径小，比表面积大，水化时与水的接触面大，水化速度快，凝结硬化快，早期强度就高。

由于这些水泥各自有其不同的特性，同时也决定了这些水泥的用途，因此水泥的选择要根据不同的施工场地与不同的施工条件来进行参考。

由此可知：只有选择正确的水泥品种，才能保证工程的的质量。

2、水灰比的影响水泥胶砂上自身的强度从某个角度来看，就是其毛细空隙以及胶空比例，但是事实上通过这此指标来预测和评价水泥胶砂的特性仍然有着较多的不确定性，而充分密实后的胶砂能够在所有水灰比胶砂的毛细管空隙比率是由水泥的水灰比来决定的。

毛细孔隙率Pc=W/C-0.36a 胶空比x=0.68a/（0.32a+W/C）其中：W/C-水灰比a-水化程度通过以上的公式来看，胶砂上自身强度则完全取决于水灰比，而水灰比与孔隙率这两者之间的关系是极为重要的，它较大的影响着水泥浆在配比的基体与粗骨料这两个环节的孔隙率，而水泥集料等在水化的过程中所产生的孔隙率又完全取决于水灰比，所以，水灰比与胶砂两者之间在搅拌过程中的捣密实度都对于胶砂上自身的体积有着极大的影响，而胶砂自身的混合料被完全捣密实之后，胶砂的强度就伴随着在配比之初的水灰比的比例降低而提高强度。

混凝土水泥熟料的化学原理一、引言混凝土作为一种基础性建筑材料，其性能直接影响到建筑物的质量和耐久性。

而混凝土的主要成分之一——水泥熟料，也是混凝土性能的决定因素之一。

因此，了解水泥熟料的化学原理对于混凝土的生产和应用具有重要意义。

二、水泥熟料的定义和组成水泥熟料是一种粉状物质，是水泥的主要原料之一，由石灰岩、粘土等原材料在高温下经过化学反应而成。

水泥熟料主要由以下四种主要矿物组成：1. 硅酸盐矿物硅酸盐矿物是水泥熟料的主要组成部分，占熟料总量的40%-70%。

主要有三种：硅酸钙(CaSiO3)：硅酸钙是水泥熟料中最主要的矿物，其化学式为CaO·SiO2。

硅酸钙的生成需要高温下的化学反应，当石灰石(CaCO3)和粘土中的硅酸铝(H2Al2Si2O8)在1200℃以上的高温下反应时，生成硅酸钙。

硅酸二钙(C2S)：硅酸二钙是水泥熟料中第二主要的矿物，其化学式为2CaO·SiO2。

硅酸二钙的生成需要相对较低的温度和氧气含量，通常在1000℃左右的温度下反应。

硅酸三钙(C3S)：硅酸三钙是水泥熟料中第三主要的矿物，其化学式为3CaO·SiO2。

硅酸三钙的生成需要较高的温度(1300℃-1450℃)和氧气含量。

2. 铝酸盐矿物铝酸盐矿物是水泥熟料的次要组成部分，通常占熟料总量的10%-30%。

主要有两种：硅酸铝石(H2Al2Si2O8)：硅酸铝石是水泥熟料中最重要的铝酸盐矿物，其化学式为H2Al2Si2O8。

硅酸铝石需要较高的温度(1200℃以上)才能发生化学反应，生成硅酸钙。

铝酸三钙(C3A)：铝酸三钙是水泥熟料中次重要的铝酸盐矿物，其化学式为3CaO·Al2O3。

铝酸三钙的生成需要高温(1300℃-1450℃)和氧气含量。

3. 铁酸盐矿物铁酸盐矿物通常占熟料总量的1%-15%。

主要有两种：铁铝酸盐(C4AF)：铁铝酸盐是水泥熟料中最主要的铁酸盐矿物，其化学式为4CaO·Al2O3·Fe2O3。

硅酸盐水泥熟料的矿物组成硅酸三钙3CaO·SiO2，可简写为C3S，50%左右，有时高达60%以上；硅酸二钙2CaO·SiO2，可简写为C2S，20-33%铝酸三钙3CaO·Al2O3：可简写为C3A，7-15%铁相固溶体：常以铁铝酸四钙4CaO· Al2O3· Fe2O3代替，可简写为C4AF，10-18%。

另外，还有少量的游离氧化钙(f-CaO)、方镁石(结晶氧化镁f-MgO)、合碱矿物以及玻璃体等。

使用萤石或萤石、石膏复合做矿化剂的硅酸盐水泥熟料中，还有氟铝酸钙（C11A7·CaF2）、硫铝酸盐矿物等。

硅酸三钙的化学性质:加水调和后，凝结时间正常，水化较快，粒径为40-45μm的硅酸三钙颗粒加水后28天，可以水化70%左右。

强度发展比较快，早期强度高，强度增进率较大，28天强度可以达到一年强度的70-80%，四种熟料矿物中强度最高。

水化热较高，抗水性较差。

硅酸二钙的化学性质C2S与水作用时，水化速度较慢，至28天龄期仅水化20%左右，凝结硬化缓慢，早期强度较低，28天以后强度仍能较快增长，一年后可接近C3S。

它的水化热低，体积干缩性小，抗水性和抗硫酸盐浸蚀能力较强。

中间相:填充在阿利特、贝利特之间的物质通称为中间相，它包括铝酸盐、铁酸盐、组成不定的玻璃体、含碱化合物、游离氧化钙及方镁石等。

铝酸三钙的化学性能：铝酸三钙水化迅速，放热多，凝结硬化很快，如不加石膏等缓凝剂，易使水泥急凝。

铝酸三钙硬化也很快，水化3天内就大部分发挥出来，早期强度较高，但绝对值不高，以后几乎不再增长，甚至倒缩。

干缩变形大，抗硫酸盐浸蚀性能差。

铁相固溶体：C4AF水化硬化速度较快，因而早期强度较高，仅次于C3A。

与C3A不同的是它的后期强度也较高，类似C2S。

抗冲击，抗硫酸盐浸蚀能力强，水化热较铝酸三钙低。

游离氧化钙性能：1过烧的游离氧化钙结构比较致密，水化很慢，通常在加水3d以后反应比较明显。

矿物掺合料及其对混凝土性能的影响矿物掺合料是指将一定比例的矿物材料与水泥一起用于混凝土制备的一种方法。

常用的矿物掺合料有粉煤灰（Fly Ash）、矿渣粉（Ground Granulated Blast Furnace Slag）、硅灰（Silica Fume）等。

矿物掺合料对混凝土性能有以下几方面的影响。

首先，矿物掺合料对混凝土的强度有显著的影响。

矿物掺合料中的细粒物质可以填充水泥熟料颗粒之间的空隙，增加混凝土的致密性，减少混凝土内部的孔隙。

这使得混凝土在水化反应过程中形成更多的水化产物，改善混凝土的强度。

此外，矿物掺合料中的活性组分能与水泥水化产物反应，生成新的水化产物，进一步提高混凝土的强度。

研究表明，适量添加矿物掺合料可以大幅度提高混凝土的抗压强度、抗折强度和耐久性。

其次，矿物掺合料可以改善混凝土的耐久性。

矿物掺合料中的细粒物质可以填充混凝土内部的孔隙，降低混凝土的渗透性。

这可以减少水分和气体进入混凝土内部，降低混凝土的渗透性，提高混凝土的耐久性。

此外，矿物掺合料中的活性组分能与氢氧化钙（Ca(OH)2）等物质反应，生成稳定的水化产物，进一步提高混凝土的耐久性。

研究表明，添加适量的矿物掺合料可以显著改善混凝土的抗渗透性、耐久性和耐腐蚀性。

再次，矿物掺合料对混凝土的工作性能有一定影响。

矿物掺合料中的细粒物质可以填充水泥熟料颗粒之间的空隙，增加混凝土的流动性和泵送性。

此外，由于矿物掺合料比水泥熟料比表面积大，能吸附更多的水分，增加混凝土的可流动性。

然而，矿物掺合料中的细粒物质也会吸附水分，使得混凝土的初凝时间延长。

因此，需要根据具体情况调整水灰比、超塑化剂使用量等参数，以保证混凝土的工作性能。

最后，矿物掺合料可以降低混凝土的碱-骨料反应。

在一些酸性或高碱度环境下，水泥熟料中的氢氧化钙（Ca(OH)2）会与骨料中的硅酸盐反应，产生不溶性的胶凝物质，导致混凝土的体积膨胀、裂缝等问题。

而矿物掺合料中的活性组分能与氢氧化钙反应，减少氢氧化钙的生成，从而降低了混凝土的碱-骨料反应。

熟料各矿物的水硬性及相互关系
水泥熟料的水硬性是水泥熟料的各种矿物成分水化性质的综合反应。

因此，了解水泥熟料几种主要矿物成分的水硬特性及它们的相互关系，对掌握和改进水泥性能及指导生产具有很重要的意义。

下表为熟料四种矿物抗压强度(GB法)：
下表为熟料四种矿物的水化热：
1．熟料矿物的抗压强度和水化热
①．不论从强度绝对值或强度的增进率来看，C3S是四种矿物中最重要的矿物，7d强度、28d强度可充分发挥出来，但28d 强度增进率变慢；同时C3S有较高的水化热。

②．C2S早期强度不高，28d以前不论是绝对强度值或是增进率都是很低的，但3-6个月后强度增进率增大，一年后强度绝对值甚至赶上或超过C3S的强度；C2S的优点是水化热很低。

③．C3A的水化硬化很快，3d就发挥出全部强度，但强度的绝对值不高，后期强度甚至会降低；C3A水化热高，并且集中释放出来。

④．C4AF的强度能不断增长。

2．熟料矿物的相互关系
①．硅酸盐矿物与熔剂矿物具有相反相成的关系。

相反的关系，就是说熔剂矿物总量过多，势必影响硅酸盐矿物的总量，同时，还会造成结大块，给烧成带来困难，所以必须保证硅酸盐矿物适宜的含量。

相成的关系，就是说在一定的重要依据下，熔剂矿物易熔成液相，为C3S生成及f-CaO的降低创造条件，因此熔剂矿物也要有一定的数量。

②．决定水泥强度的主要矿物是硅酸盐矿物，其中又以C3S 为主。

但是由于C3S生成条件较为困难，若含量高将带来窑产量降低、烧成煤耗增高、窑衬寿命缩短、f-CaO升高等弊病，故不能单纯追求C3S的含量。

③．两种熔剂矿物粘度不一样，所以比例要求合适，以保证熟料有较好的烧成条件。

水泥生产全过程中的质量控制培训大纲：一、物料性质对水泥质量的影响二、水泥制成过程控制对水泥质量的影响三、操作技能手法对水泥质量的影响四、设备故障的判断与处理培训内容：一、物料性质对水泥质量的影响1、熟料的成分对水泥质量的影响水泥强度的影响因素主要来自水泥熟料的矿物组成和形态，以及水泥的颗粒组成、颗粒形貌和细度等方面。

就熟料矿物而言，硅酸盐相是影响水泥强度的主要因素，硅酸盐矿物的含量是决定水泥强度的主要因素。

一般认为C3S不仅影响早期强度，而且也影响水泥的后期强度，而C3S对早期强度影响不大，却是决定后期强度的主要因素；C3A含量对水泥早期强度的影响最大；鲍格和泰勒等认为C4AF是熟料4种矿物中强度最差的一种，对水泥的强度不会有较大的作用.早期抗压和抗折强度与C3S含量有很好的相关性，C3S含量高，则水泥早期强度高。

熟料中C3S+C2S的含量越高，则水泥后期抗压强度就相对越高。

水泥胶砂强度不仅取决于硅酸盐相的含量，很大程度上也取决于矿物形态，熟料矿物晶体发育良好，晶体尺寸适中，晶体自形好，则水泥的强度相对较高。

2、熟料冷却速度对水泥粉磨的影响快速冷却熟料的目的及优点如下：①能防止或减少C3S的分解。

②能防止在500℃时β-C2S转化成γ-C2S，从而防止熟料粉化，失去水硬性；③防止C3A结晶粗大，以免水泥快凝。

④能防止或减少MgO生成方镁石，从而减少MgO对水泥石安定性的破坏作用。

⑤ 能增加熟料内应力，有利于提高易磨性。

6熟料冷却也是利用熟料余热预热入窑空气，提高窑的热效率；改进熟料质量与易磨性；降低熟料的温度；便于熟料运输、储存和粉磨3、添加混合材的意义及对水泥质量的影响①调节水泥的强度；②降低水泥的成本；③改善水泥的性能，降低水泥水化热和碱含量，提高水泥耐久性和抗腐蚀性；④变废为宝，减少混合材（工业废渣）对环境的污染。

4、物料质量的管理熟料的管理1、熟料的储存出窑熟料不允许直接入磨，应进行储存。

水泥熟料矿物组成及矿物形态对水泥强度的影响0 引言水泥强度的影响因素主要来自水泥熟料的矿物组成和形态，以及水泥的颗粒组成、颗粒形貌和细度等方面。

就熟料矿物而言，硅酸盐相是影响水泥强度的主要因素，硅酸盐矿物的含量是决定水泥强度的主要因素。

一般认为C3S不仅影响早期强度，而且也影响水泥的后期强度，而C3S对早期强度影响不大，却是决定后期强度的主要因素；C3A 含量对水泥早期强度的影响最大；鲍格和泰勒等认为C4AF是熟料4种矿物中强度最差的一种，对水泥的强度不会有较大的作用，但另有学者的试验证明C4AF不仅对水泥的早期强度起相当大的作用，而且有助于后期强度的发展。

一般来说，熟料抗压强度越高，抗折强度也越高，在矿物组成对强度的影响方面，往往较多地研究其对抗压强度的影响，而关于矿物组成对抗折强度的影响的研究则较少，那么矿物组成对抗压强度和抗折强度的影响是否一致呢?抗压强度的影响矿物与抗折强度的影响矿物是否一定相同呢?熟料的矿物形态(包括晶粒尺寸、发育程度、缺陷等)对水泥强度有怎样的影响呢?本文对此进行了研究。

1 原材料与试验方法取不同烧成工艺条件下生产的8个工业熟料(取自广东地区6大水泥厂，代号分别为A、B、C、D、E、F、G、H，其中A、B、C、D为预分解窑生产，E、F为湿法回转窑生产，G、H为机立窑生产)，各熟料的化学组成及计算矿物组成见表1。

表1 各熟料的化学组成及其计算矿物组成％1)将各熟料分别掺入4．5％的石膏(其化学成分见表2)，在同一实验小磨中粉磨成比表面积为(360±10)m2／kg的硅酸盐水泥，按GB／Tl7671-1999《水泥胶砂强度检验方法(ISO法)》分别检测其抗压强度及抗折强度。

表2 石膏化学组成％2)分别取各熟料样少量，研磨成一定细度的粉体，采用化学萃取法，将4种矿物以及玻璃体萃取出来，将萃取出来的溶液进行化验，按照公式计算熟料中各矿物的含量。

3)将各熟料进行磨光处理，采用反光显微镜岩相分析法，对比分析熟料中硅酸盐矿物的形态及发育状况。

------------------------------------------------- 百度文库------------------------------------------------- 第四章水泥P581.什么是硅酸盐水泥？生产硅酸盐水泥时，为什么要加入适量石膏？答：（1）根据GB175-2007《通用硅酸盐水泥》的定义：凡由硅酸盐水泥熟料加适量的石膏、或再掺加0〜5%的石灰石或粒化高炉矿渣，磨细制成的水硬性胶凝材料，称为硅酸盐水泥。

（2）生产硅酸盐水泥时，加入适量石膏的目的是：①调节水泥的凝结时间；②使水泥不致发生急凝现象；③同时在最佳石膏掺量时可得到水泥最高强度。

2.试分析硅酸盐水泥强度发展的规律和主要影响因素答：（1）早期（3d）强度发展较快，后期（28d）发展较慢；（2）主要影响因素：I.内因：①水泥中各主要矿物的相对含量；②水泥的细度；③石膏掺量。

II.外因：①水泥浆的水灰比；②养护温度（冬季施工注意防冻）；③养护湿度（夏季施工注意洒水）；④养护龄期。

3.什么是水泥的体积安定性？体积安定性不良的原因及危害有哪些？答：（1）水泥的体积安定性是指水泥浆体在凝结硬化过程中体积变化的均匀性；（2）体积安定性不良的原因有：① 游离氧化钙（f-CaO）；②氧化镁（MgO）；③ 三氧化硫（SO3）含量过高；④此外，碱分（心、呵0）的含量也应加以控制。

（3）体积安定性不良的危害：使已硬化水泥石中产生不均匀膨胀，破坏水泥石结构，出现龟裂、弯曲、松脆或崩溃现象。

------------------------------------------------- 百度文库-------------------------------------------------4.影响硅酸盐水泥水化热的因素有哪些？水化热高低对水泥的使用有什么影响？答：（1）影响硅酸盐水泥水化热的因素有：水泥中（熟料）的矿物组成、水灰比、细度和养护条件等；（2）水化热高低对水泥的使用的影响有：大型基础、水坝、桥墩等大体积混凝土建筑物。

关于水泥性能对混凝土性能影响的研究摘要：水泥性能的好坏，对混凝土的质量和性能有较大影响。

本文就水泥对混凝土性能影响进行研究，并提出混凝土施工时对水泥的一些基本要求。

一、引言水泥性能的好坏，对混凝土的质量和性能有较大影响。

但水泥性能与混凝土性能之间的关系又十分复杂,目前两者之间或者难以确定定量关系,或者虽有一定程度的定量关系,但这种定量关系受许多因素的制约。

本文就水泥对混凝土性能影响进行研究，并提出混凝土施工时对水泥的一些基本要求。

二、混凝土性能与水泥性能的关系1、水泥矿物组成的影响众所周知，硅酸盐水泥主要的组成矿物有C3S、C2S、C3A、C4AF四种，C3S凝结硬化快，水化时放热较高，但能给水泥提高较高的早期强度；C2S凝结硬化慢，水化热低，能保证水泥的后期强度；C4AF的各项指标都属中等；C3A凝结硬化速度最快，水化热是其他矿物水化热的数倍。

因此C3A含量较大的早强水泥极容易因早期的温度收缩、自收缩和干燥收缩而开裂，耐蚀性也最差。

2、水泥细度对混凝土的影响在目前我国大多数水泥粉磨条件下，水泥磨得越细，其中的细颗粒越多。

增加水泥的比表面积能提高水泥的水化速率，提高早期强度，但是粒径在1μm以下的颗粒不到一天就完全水化，几乎对后期强度没有任何贡献。

倒是对早期的水化热、混凝土的自收缩和干燥收缩有贡献——水化快的水泥颗粒水化热释放得早；因水化快消耗混凝土内部的水分较快，引起混凝土的自干燥收缩。

同时，粗颗粒的减少，减少了稳定体积的未水化颗粒，因而影响到混凝土的长期性能。

随水泥比表面积的增加，与相同高效减水剂的适应性差，为减小流动度损失需要增加更多掺量的高效减水剂，不仅增加施工费用，而且可导致混凝土中水泥用量的增加，影响混凝土的耐久性。

另外，水泥细度还会影响混凝土的抗冻性、抗裂性。

3、水泥中含碱量对混凝土影响大量的调查研究发现碱和细度、C3A和C4AF的因素一起极大地影响水泥的抗裂性。

即使水泥有相同水化率（强度)和相同的自由收缩，显然低碱水泥有内在的抵抗开裂的能力。
