墙面砂浆开裂的解决措施

墙体抹灰开裂防治措施开裂现象往往是由于以下几个原因引起的：1.基层不牢固：墙体基层的处理不好，如基层地面不平整、松散，基层质量差等。

2.材料选用问题：抹灰材料不合格、质量不好，或者与墙面基层材料不匹配等。

3.浇筑施工不当：抹灰过程中施工质量不好，如振动不均匀、过早脱模、未采取养护等。

4.墙体变形与温度变化：墙体受到外部力的影响，如地震、自然沉降等。

针对以上问题，可以采取以下措施进行开裂防治：1.加强基层处理：在进行抹灰前，要确保墙面基层牢固、平整，去除浮灰、松散物质，清理好基层表面的水泥浆砂浆等残留物，并进行适当的防水处理，提高墙面的附着力。

2.合理选择抹灰材料：选择质量可靠的抹灰材料，避免低质量、不合格材料的使用。

根据不同的墙体要求，选择合适的抹灰材料，如聚合物抹灰砂浆、腻子等，提高抹灰层的强度和粘结性能。

3.控制施工质量：施工前要进行细致的规划和测量，保证施工的准确度和机械作业的规范性。

抹灰时要保持施工过程的水平、均匀，振动均匀，以免导致墙体应力不均匀而产生裂缝。

在抹灰后要及时进行养护，以保证抹灰层的硬化和强度的形成。

4.加强根据墙体变形进行设计：墙体的抗震性能是防治墙体开裂的关键。

在设计时要根据墙体的应力特点，根据工程施工条件合理设置控制段，预先测算、计算和预测墙体的变形情况，采取适当的加劲措施，提高墙体的抗震强度。

5.墙体外部加强措施：可以在墙体外面设置抗裂网或增加外保温层，以增强墙体的抗裂性能。

抗裂网可以起到增强抹灰层的功能，防止抹灰层开裂，提高其抗震性能。

综上所述，墙体抹灰开裂的防治措施是一个综合性工程，需要从基层处理、选材、施工质量控制、墙体设计等多个方面综合考虑。

只有全面从源头控制，采取合理的措施，才能有效地防治墙体抹灰开裂问题。

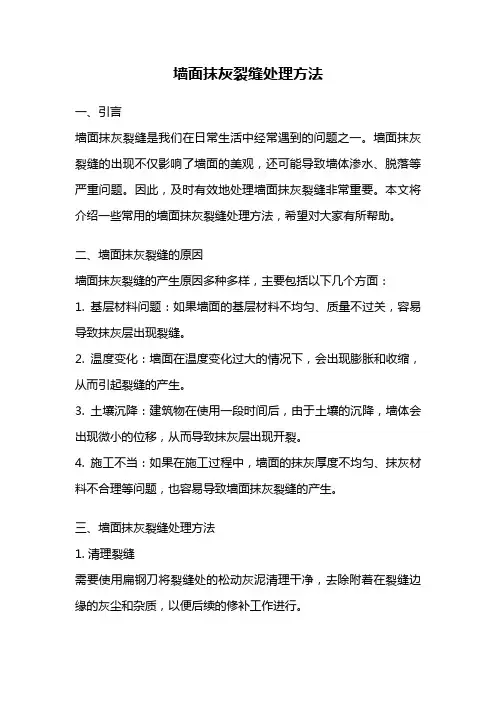

墙面抹灰裂缝处理方法一、引言墙面抹灰裂缝是我们在日常生活中经常遇到的问题之一。

墙面抹灰裂缝的出现不仅影响了墙面的美观，还可能导致墙体渗水、脱落等严重问题。

因此，及时有效地处理墙面抹灰裂缝非常重要。

本文将介绍一些常用的墙面抹灰裂缝处理方法，希望对大家有所帮助。

二、墙面抹灰裂缝的原因墙面抹灰裂缝的产生原因多种多样，主要包括以下几个方面：1. 基层材料问题：如果墙面的基层材料不均匀、质量不过关，容易导致抹灰层出现裂缝。

2. 温度变化：墙面在温度变化过大的情况下，会出现膨胀和收缩，从而引起裂缝的产生。

3. 土壤沉降：建筑物在使用一段时间后，由于土壤的沉降，墙体会出现微小的位移，从而导致抹灰层出现开裂。

4. 施工不当：如果在施工过程中，墙面的抹灰厚度不均匀、抹灰材料不合理等问题，也容易导致墙面抹灰裂缝的产生。

三、墙面抹灰裂缝处理方法1. 清理裂缝需要使用扁钢刀将裂缝处的松动灰泥清理干净，去除附着在裂缝边缘的灰尘和杂质，以便后续的修补工作进行。

2. 打底处理在清理完裂缝后，需要使用专用的打底材料对裂缝进行处理。

可以选择适合的打底材料，如水泥砂浆等，将其均匀地填充到裂缝中，用扁钢刀将其刮平，使其与墙面保持一致。

3. 加强网格处理对于较宽或较深的裂缝，只进行打底处理可能效果不佳。

此时，可以在打底材料上覆盖一层加强网格作为补强材料。

将加强网格剪裁成适当大小，铺贴在打底材料上，并用扁钢刀将其压实，确保其与墙面紧密粘合。

4. 抹灰修补待打底材料和加强网格处理干燥后，可以进行抹灰修补。

选择合适的抹灰材料，如石膏砂浆等，将其均匀地涂抹在裂缝处，并用抹刀将其刮平，使其与周围墙面平齐。

5. 砂纸打磨抹灰修补完毕后，需等待一段时间使其充分干燥。

然后使用细砂纸对修补处进行打磨，使其与周围墙面的光滑度一致。

6. 涂刷防水涂料为了增加墙面的防水性能，可以在抹灰修补完毕后，涂刷一层防水涂料。

防水涂料可以有效防止墙面渗水，避免再次出现裂缝。

墙面砂浆开裂原因及解决方法一、操作不规范的五种现象及原因1、多数施工人员在操作中合并了要求的抹灰遍数。

出现了“少工缺序”的随意性操作现象，把要求三遍成活化简为两遍成活，且分遍抹灰的间隔时间太短，第一遍抹灰撒砂浆尚未收水结硬即开始第二遍，有的甚至一遍摸成。

这样一次抹灰的厚度都超过了20mm，由于基层的不平，局部可能超过30mm以上，使高干缩率水泥砂浆抹灰墙面在结硬干缩过程中必然出现裂缝。

另外，这种情况得抹灰还会使砖混结构的墙面在抹灰过程中便混凝土面层上产生坠烈性裂纹。

2、图省力，随意加大抹灰砂浆的配合比。

在现场操作中发现，操作人员为便于操作而加大水泥砂浆的配合比。

抹灰砂浆一般用体积比来计量，并按砂浆的用途不同拟定不同的配合比，这对与基层的强度匹配和防止抹灰墙面空鼓开裂是十分必要的实际配合比远大于设计要求的配合比，基层找平抹灰的配合比有的高达1:2.5-1：2面层灰达到1:1甚至更高，更有甚至基层抹灰和面层抹灰使用一个配合比。

配合比的加大不但浪费了材料，更重要的是增加了砂浆的密实度和强度，这样不但破坏了砂浆强度与砌体墙面的强度匹配，同时还增强了砂浆脆性，使结硬后的砂浆墙面更易出现空鼓和脆裂。

3、有不少施工人员对规范的此项要求不予理会，在不同材料的界面．处无加强措施，特别是在混凝土切块、混凝土烟道、混凝土通风道和轻质砌块填充墙的界面处。

造成了这些部位上的明显竖向裂缝，严重的甚至出现贯通性裂缝，给人一种结构裂缝的不安全感。

4、操作人员经采用抹灰面层刮抹纯水泥膏的办法来达到这一要求，以便取得较好的验收效果。

岂不知正是这种方法摸出的墙面才是造成抹灰出现龟裂的主要原因，特别是外墙尤甚。

另外，使用面层灰的配合比过大，操作时面层压光提出的素浆过厚，也是造成抹灰墙面龟裂的一个主要原因。

5、不理解材料性质，使用凝结后的砂浆。

对墙面空鼓开裂，特别是顶棚反手灰空鼓开裂的原因，通过操作调查，在排除了原材料和基层清理等方面的原因后发现，使用初凝后的砂浆是造成空鼓开裂的主要原因。

墙面裂缝及空鼓质量问题及处置措施建筑施工中，墙体抹灰裂缝和空鼓已成为建筑施工通病，为了更好的预防裂缝和空鼓发生，经项目部全体管理人员讨论分析，采取以下措施进行管理，并在施工中加强过程控制和管理，提高管理水平。

1、存在问题及原因分析（1）墙面裂缝问题集中出现在混凝土结构与填充墙交接处、施工预留洞口、填充墙管线沟槽处、业主私自改造的墙体上等部位，这是业主投诉最多且比较难处理的问题。

墙面抹灰完成后的较长时间内会陆续出现墙面空鼓现象。

（2）原因分析：1）选用分包单位的材料质量及施工水平达不到要求，施工时经常不按照质量要求进行施工；2）基层处理不合格，清理不彻底；3）抹灰经历夏天和冬天，温差过大，混凝土结构和填充墙材料膨胀系数不一致，造成温度应力裂缝，这种裂缝一般稍大；4）墙体材料选用的多孔砖及加气砼砌块干燥后的收缩比例较大，如砂浆强度不足或灰缝不饱满时容易出现干缩裂缝，这种裂缝一般较为细小；5）钢板网铺设不到位、铺设过少，主要体现在钢板网紧贴墙体未留出适当间距，墙面剔凿、临时施工洞口等部位为加设钢丝网；6）甩浆用的砂浆强度不足，未进行养护，甩完浆后未达到一定强度就开始进行抹灰，致使抹灰层和墙体粘结强度不足。

7）现场技术人员技术交底及管理检查不到位；2、裂缝和控股防治措施1）选择有实力、正规的成品砂浆供应商和施工队伍，以保证材料质量和施工质量；由设计单位明确砂浆强度及品种要求。

2）抹灰前对基层进行统一清理，除去附着在墙体表面上的砂浆、灰尘等杂物，验收合格后方可进行后续施工。

3）为增加基层对抹灰层的粘结性，在抹灰前宜对于基层采取机械喷浆处理。

浆料采用1:1水泥砂浆加水泥重量20%的801胶，经养护至少三天后再进行墙体抹灰。

如采用人工甩浆，必须采用强度较高的砂浆，甩浆完成后必须进行养护，待达到一定强度时在进行抹灰施工。

4）加强对填充墙砌体施工的质量控制，严格控制灰缝的饱满度及后塞部位的施工。

抹灰前应采用1:3水泥砂浆将砌块开裂（先剔槽）、凹凸不平部位抹平，并对光滑的混凝土表面进行凿毛处理。

抹灰开裂空鼓修补方案抹灰开裂和空鼓是在墙面施工中经常出现的问题。

开裂是指在抹灰层表面出现裂缝，而空鼓是指抹灰层与基层之间出现空隙，从而导致墙面发出空洞声音。

开裂和空鼓不仅会影响墙面的美观度，还可能导致墙面的稳定性受损。

因此，及时修补抹灰开裂和空鼓问题非常重要。

本文将介绍抹灰开裂和空鼓修补的方案，供参考。

一、抹灰开裂修补方案：1.填补裂缝：根据裂缝的大小，可以选择使用不同的填补材料。

如果裂缝较细，可以选择使用腻子或填缝胶进行修补。

首先，用刮刀将裂缝两侧的灰泥清理干净，然后将腻子或填缝胶填入裂缝中，用刮刀将其抹平。

如果裂缝较大，可以先用刮刀将裂缝两侧开宽，然后再用填缝胶进行填补。

填补后需要等待材料干燥，然后用砂纸打磨平整。

2.补强墙面：如果抹灰层出现大面积开裂，需要对整个墙面进行补强处理。

可以选择使用玻璃纤维布或玻璃纤维网格布进行补强。

首先，用刮刀将裂缝处的灰泥清理干净，然后将玻璃纤维布或网格布用墙面专用胶粘贴在裂缝处，确保完全覆盖裂缝。

等待胶水干燥后，再进行抹灰修补。

首先，用抹刀将灰泥涂抹在玻璃纤维布或网格布上，然后用抹刀将其抹平，与周围的墙面平齐。

等待灰泥干燥后，使用砂纸打磨平整。

3.预防开裂：为了避免抹灰层开裂，可以在施工前进行预防措施。

首先，墙体表面要保持干燥和洁净。

其次，选择适合的胶凝材料和掺合料，确保抹灰层的粘结力和抗裂性能。

此外，施工过程中应控制好抹灰层的厚度，避免过厚或过薄。

最后，在抹灰层施工后，要及时进行养护，使其充分干燥，避免温度和湿度变化过大导致开裂。

二、空鼓修补方案：1.敲击测试：首先，使用敲击工具，如橡胶锤，在墙面各处敲击，听是否发出空洞声音。

如果有空洞声音，说明出现了空鼓。

2.清理空鼓部位：对于发现的空鼓部位，需要使用刮刀将空鼓部位的灰泥清理干净，确保基层表面光洁。

3.补充灰泥：可以选择使用预拌抹灰砂浆，将其涂抹在空鼓部位。

首先，用刮刀将灰泥均匀涂抹在空鼓部位，然后用刮刀将其抹平，与周围的墙面平齐。

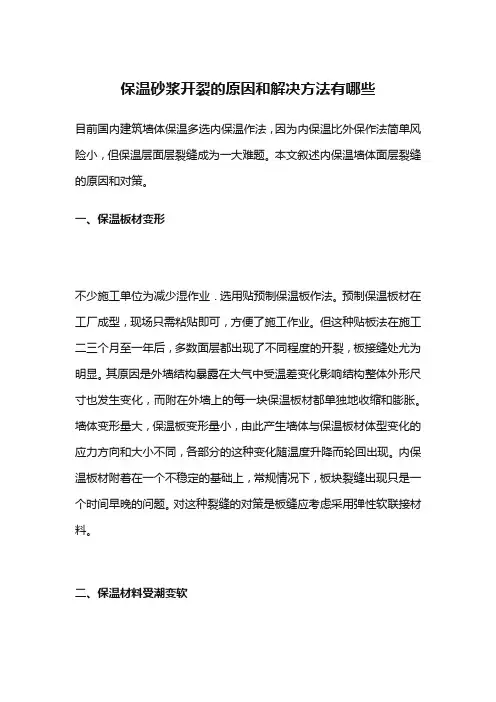

保温砂浆开裂的原因和解决方法有哪些目前国内建筑墙体保温多选内保温作法，因为内保温比外保作法简单风险小，但保温层面层裂缝成为一大难题。

本文叙述内保温墙体面层裂缝的原因和对策。

一、保温板材变形不少施工单位为减少湿作业．选用贴预制保温板作法。

预制保温板材在工厂成型，现场只需粘贴即可，方便了施工作业。

但这种贴板法在施工二三个月至一年后，多数面层都出现了不同程度的开裂，板接缝处尤为明显。

其原因是外墙结构暴露在大气中受温差变化影响结构整体外形尺寸也发生变化，而附在外墙上的每一块保温板材都单独地收缩和膨胀。

墙体变形量大，保温板变形量小，由此产生墙体与保温板材体型变化的应力方向和大小不同，各部分的这种变化随温度升降而轮回出现。

内保温板材附着在一个不稳定的基础上，常规情况下，板块裂缝出现只是一个时间早晚的问题。

对这种裂缝的对策是板缝应考虑采用弹性软联接材料。

二、保温材料受潮变软为避免板缝开裂很多人选择了浆料型现场抹灰的保温作法．以求得到整块的保温层。

这种保温层虽取得了整体性好、没有裂缝的效果．但抹灰浆料无法象板材那样设置空气层。

不能有效地控制墙体结露，保温层处于潮湿状态。

室内外温差造成墙体结露现象是经常发生的。

若室温为20℃．相对湿度为70％的条件下，露点为14℃，也就是墙体温度低于14℃时墙面就会出现结露。

在保温结构中，保温层置于内侧．墙体温度常低于14℃。

即在保温层与墙体结构层界面处产生结露。

若保温材料没有良好的抗蒸汽渗透性．保温层吸水会使导热系数进一步变大，加剧结露现象。

目前建筑保温材料中有很大的一部份浆体保温材料遇水软化，丧失强度。

这种现象最终会导致面层开裂。

一般情况下在结构墙体上应避免采用经水提泡48h，粘接强度丧失50％以上的材料，即软化系数低于0.5的保温浆料。

三、玻纤网布耐碱强度保持率低常见的玻纤网布有三种不同材质，即无碱网布、中碱网布和耐碱网布。

实验证明，它们在碱性条件下抗拉强度都有所下降。

无碱网布抗拉强度高，但耐碱性能最差。

《外墙水泥砂浆开裂成因分析和预防措施》xx年xx月xx日CATALOGUE目录•外墙水泥砂浆开裂的成因分析•外墙水泥砂浆开裂造成的危害•外墙水泥砂浆开裂的预防措施•外墙水泥砂浆开裂的修补方法•案例分析01外墙水泥砂浆开裂的成因分析使用低质量的原材料，如劣质水泥、沙子或添加剂，可能导致水泥砂浆的强度和稳定性不足，容易开裂。

水泥砂浆原材料质量不佳外墙装饰材料与基层材料之间、防水材料与水泥砂浆之间的界面不兼容，产生裂缝。

不同材料界面不兼容材料因素施工操作不当施工过程中，如搅拌不均匀、涂抹不规范、养护不当等，都可能影响水泥砂浆的施工质量，导致开裂。

施工进度控制不当部分施工单位为了追求施工速度，忽略了水泥砂浆的初凝和终凝时间，导致水泥砂浆还未完全固化就进行下一道工序，引起开裂。

施工因素结构设计不合理外墙结构设计不合理，如缺乏足够的伸缩缝、支撑结构不稳定等，都可能使水泥砂浆在外界因素作用下产生开裂。

不同材料交接处无加强措施不同材料交接处未采取加强措施，导致应力集中，开裂风险增加。

结构设计因素温度变化可能导致建筑材料热胀冷缩，产生温度应力，当应力超过水泥砂浆的抗拉强度时，就会产生开裂。

温度变化湿度变化可能引起水泥砂浆内部水分蒸发或吸收，导致体积变化，产生裂缝。

湿度变化环境因素02外墙水泥砂浆开裂造成的危害影响建筑外观外墙水泥砂浆开裂会导致墙面出现明显的裂纹，严重时可能影响到整个建筑的外观。

降低建筑品位开裂会使建筑给人一种陈旧、破损的感觉，降低建筑的品位和档次。

美观问题加速材料老化外墙水泥砂浆开裂会使水分和空气更容易进入墙体，加速材料的氧化和老化。

降低结构强度开裂会削弱墙体的结构强度，对建筑的安全性造成潜在威胁。

安全隐患外墙水泥砂浆开裂往往深入墙体内部，难以彻底修复，容易反复开裂。

难以根治对于大型建筑，维修成本可能非常高昂，需要大量的人力和物力资源。

高昂的维修成本维修困难03外墙水泥砂浆开裂的预防措施考虑环境因素在建筑设计初期，应充分考虑建筑物所处环境因素，如温度、湿度、气候条件等，以预防由于环境变化导致的外墙开裂。

墙面抹灰空鼓开裂修补方案墙面抹灰层空鼓开裂是抹灰工程中常见的质量问题。

其原因主要包括墙面干燥不充分、砂浆强度不高、粘结力下降、收缩过快等。

为解决这些问题，我们将采取以下措施：1、对墙面进行湿润护养，防止墙面干燥。

同时，墙面抹灰前应充分湿润，以避免砂浆吸水过快，导致强度不高、粘结力下降等问题。

2、加强对墙面的拉毛处理，确保喷洒均匀，养护时间和方法得当。

这有助于提高砂浆层的强度和粘结力，避免出现空鼓开裂。

3、严格按照施工规范进行抹灰，分两次进行，确保每次抹灰的质量。

4、针对抹灰砂浆自身收缩引起的问题，可以采用一些措施，如添加适当的添加剂，控制水灰比等，以减少收缩率，避免出现裂缝或空鼓。

5、加强安装施工队伍的管理，确保线槽、施工洞等填补到位，避免出现缺陷。

6、加强薄弱环节和剪力墙、柱、梁与砌体墙的交接处加强和构造措施，特别是梁底部位，以避免砌体墙与梁底分离形成裂缝。

7、对于墙面面积过大的情况，应设置分格缝，避免抹灰层收缩导致裂缝。

通过以上措施，我们相信可以有效解决墙面抹灰层空鼓开裂的问题。

当抹灰施工后出现空鼓时，必须进行返工处理。

具体方法是先使用无齿锯将空鼓部分四周切割成方块形或圆形等规矩，然后将空鼓部分抹灰层凿除（凿除范围为四周扩大100mm的空鼓部位），并用钢丝刷刷掉墙面松散灰皮，确保墙面干净。

在修补前一天，用水冲洗，使其充分湿润，一天内最好浇水湿润两次。

修补时，先在底面及四周刷上108胶素水泥浆一遍底层表面进行拉毛，拉毛处理完成后，将修补处周围100mm范围内清理干净，然后分两次用和原面层相同材料的1：2水泥砂浆填补并槎平。

水泥采用硅酸盐水泥，不得混用不同品种、不同强度等级的水泥，砂采用中、粗砂，过8mm孔径筛子，含泥量不大于3%。

在乳胶漆基层施工前，整改修补后的接缝位置需粘贴绷带加固。

当剪力墙、梁、柱与砌体交接处出现空鼓和裂缝时，先将开裂处使用无齿锯进行规矩切割，将抹灰层凿除，四周凿成方块形，清理基层，将松动、疏松、脱落的砂浆清除干净，在不同材料基体交接处的表面重新粘贴钢丝网，然后采用108胶素水泥浆的方法对墙面进行拉毛处理。

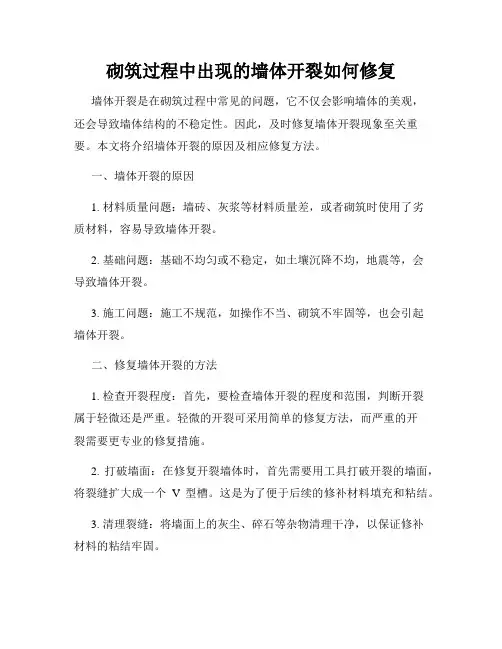

砌筑过程中出现的墙体开裂如何修复墙体开裂是在砌筑过程中常见的问题，它不仅会影响墙体的美观，还会导致墙体结构的不稳定性。

因此，及时修复墙体开裂现象至关重要。

本文将介绍墙体开裂的原因及相应修复方法。

一、墙体开裂的原因1. 材料质量问题：墙砖、灰浆等材料质量差，或者砌筑时使用了劣质材料，容易导致墙体开裂。

2. 基础问题：基础不均匀或不稳定，如土壤沉降不均，地震等，会导致墙体开裂。

3. 施工问题：施工不规范，如操作不当、砌筑不牢固等，也会引起墙体开裂。

二、修复墙体开裂的方法1. 检查开裂程度：首先，要检查墙体开裂的程度和范围，判断开裂属于轻微还是严重。

轻微的开裂可采用简单的修复方法，而严重的开裂需要更专业的修复措施。

2. 打破墙面：在修复开裂墙体时，首先需要用工具打破开裂的墙面，将裂缝扩大成一个V型槽。

这是为了便于后续的修补材料填充和粘结。

3. 清理裂缝：将墙面上的灰尘、碎石等杂物清理干净，以保证修补材料的粘结牢固。

4. 填充修复：采用适当的修补材料，如墙面腻子、水泥砂浆等，将V型槽中填充材料，用刮刀将其平整在墙面上。

在修补过程中，应根据实际情况进行多次修复，直至使墙体达到平整状态。

5. 进行抹灰处理：修复完成后，需要进行抹灰处理。

选择合适的抹灰砂浆，将其涂抹在修复后的墙体上，并用抹刀均匀刮平。

待砂浆表面稍干后，可以用抹光刀进行抹光，使墙体表面更平整、光滑。

6. 表面处理：最后，可以针对墙体的需求进行表面装饰。

根据个人偏好，可以选择刷漆、贴墙纸等方式来美化墙体。

三、预防墙体开裂的方法预防墙体开裂是更为重要的方案。

以下是几种常用的预防墙体开裂的方法：1. 选用优质材料：选择质量可靠的砖块、建筑灰浆等材料，确保施工材料的质量。

2. 建立牢固的基础：在施工前，务必进行基础处理工作，确保基础的均匀平整和稳固。

3. 规范施工操作：严格按照相关的砌筑规范进行作业，确保施工过程中的每个细节得到合理的处理。

4. 控制水分：控制好施工过程中的水分含量，避免墙体出现过度干燥或过度潮湿现象。

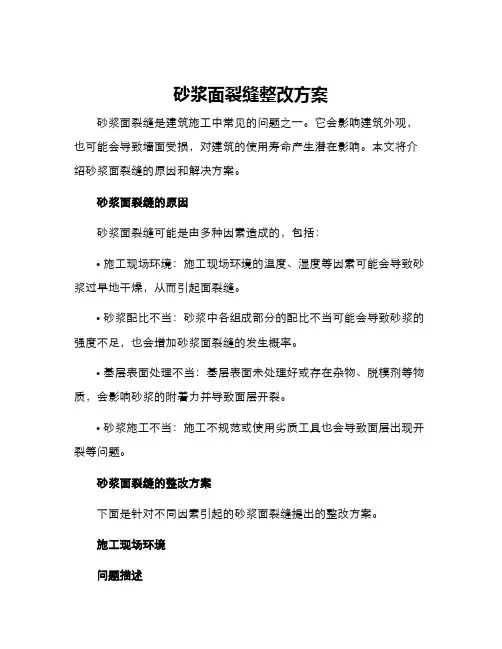

砂浆面裂缝整改方案砂浆面裂缝是建筑施工中常见的问题之一。

它会影响建筑外观，也可能会导致墙面受损，对建筑的使用寿命产生潜在影响。

本文将介绍砂浆面裂缝的原因和解决方案。

砂浆面裂缝的原因砂浆面裂缝可能是由多种因素造成的，包括：•施工现场环境：施工现场环境的温度、湿度等因素可能会导致砂浆过早地干燥，从而引起面裂缝。

•砂浆配比不当：砂浆中各组成部分的配比不当可能会导致砂浆的强度不足，也会增加砂浆面裂缝的发生概率。

•基层表面处理不当：基层表面未处理好或存在杂物、脱模剂等物质，会影响砂浆的附着力并导致面层开裂。

•砂浆施工不当：施工不规范或使用劣质工具也会导致面层出现开裂等问题。

砂浆面裂缝的整改方案下面是针对不同因素引起的砂浆面裂缝提出的整改方案。

施工现场环境问题描述施工现场环境可能会导致砂浆过早地干燥，造成面裂缝。

解决方案•控制施工现场的温度和湿度：在施工现场设置加湿设备或者使用喷雾水、湿布等方式来控制空气湿度，从而降低砂浆过早干燥的概率。

•充分浸泡材料：在使用砂浆之前，需要将砂浆材料充分浸泡，以保持其湿润状态，以便更好地与基层进行粘结。

•调节施工时间：选择在湿度较低的时间段施工，并且避免在极端高温或者低温条件下施工。

砂浆配比不当问题描述砂浆中各组成部分的配比不当可能会导致面裂缝。

解决方案•调整砂浆配比：根据具体需求，合理调整砂浆中水泥、砂子、水的配比，以提高砂浆的强度和粘结力。

•使用高品质的砂浆：使用经过质量检验的高品质砂浆材料，可以保证砂浆的质量。

基层表面处理不当问题描述基层表面的处理不当可能会导致砂浆面裂缝。

解决方案•清理基层表面：在施工砂浆之前，需要对基层表面进行充分的清洁和处理，以便更好地粘结砂浆。

•浇灌基层表面：在对基层表面进行清理之后，需要在其上面浇上一层混凝土，以保持其干燥状态。

•选择适当的基层处理工具：选用适当的工具来进行基层表面的处理，以保障表面的平整度。

砂浆施工不当问题描述砂浆施工不规范或使用劣质工具也会导致面裂缝等问题。
