O型密封圈尺寸规格表

O型密封圈尺寸规格表

O型密封圈尺寸规格表以下是O型密封圈的尺寸规格表。

该表包括了不同内径和型号的O圈，以及其沟槽内径、沟槽外径、深度和宽度等详细信息。

内径（mm）| 型号 | 径（mm）| 沟槽内径/沟槽外径（mm）| 深度/宽度（mm）5.3 | 1.8 | 1.8 | 3.7/4.8 | 5.3X1.8/1.285.6 | 1.8 | 1.8 | 4.0/5.2 | 5.6X1.8/1.286.0 | 1.8 | 1.8 | 4.4/5.7 | 6.0X1.8/1.286.3 | 1.8 | 1.8 | 4.7/6.2 | 6.3X1.8/1.286.7 | 1.8 | 1.8 | 5.1/8.9 | 6.7X1.8/1.286.9 | 1.8 | 1.8 | 5.3/9.2 | 6.9X1.8/1.287.1 | 1.8 | 1.8 | 5.5/9.6 | 7.1X1.8/1.287.5 | 1.8 | 1.8 | 5.9/9.9 | 7.5X1.8/1.288.0 | 1.8 | 1.8 | 6.4/10.3 | 8.0X1.8/1.287.1 | 2.65 | 1.97 | 5.5/10.7 | 7.1X2.65/1.977.5 | 2.65 | 1.97 | 5.9/11.1 | 7.5X2.65/1.978.0 | 2.65 | 1.97 | 6.2/11.6 | 8.0X2.65/1.978.5 | 2.65 | 1.97 | 8.9/12.4 | 8.5X2.65/2.69.0 | 2.65 | 1.97 | 9.2/12.8 | 9.0X2.65/2.69.5 | 2.65 | 1.97 | 9.6/13.3 | 9.5X2.65/2.610.0 | 2.65 | 1.97 | 9.9/13.8 | 10.0X2.65/2.610.6 | 2.65 | 1.97 | 10.3/14.3 | 10.6X2.65/2.611.2 | 2.65 | 1.97 | 10.5/14.8 | 11.2X2.65/2.611.8 | 2.65 | 1.97 | 10.7/15.3 | 11.8X2.65/2.612.5 | 2.65 | 1.97 | 11.1/15.9 | 12.5X2.65/2.613.2 | 2.65 | 1.97 | 11.6/16.5 | 13.2X2.65/2.614.0 | 2.65 | 1.97 | 12.4/17.1 | 14.0X2.65/2.615.0 | 2.65 | 1.97 | 12.8/17.8 | 15.0X2.65/2.616.0 | 2.65 | 1.97 | 13.3/18.5 | 16.0X2.65/2.617.0 | 2.65 | 1.97 | 13.8/19.3 | 17.0X2.65/2.618.0 | 2.65 | 1.97 | 14.3/20.3 | 18.0X2.65/2.619.0 | 2.65 | 1.97 | 14.8/21.3 | 19.0X2.65/2.620.0 | 2.65 | 1.97 | 15.3/22.3 | 20.0X2.65/2.621.2 | 2.65 | 1.97 | 15.9/23.3 | 21.2X2.65/2.6上表列出了不同内径和型号的O型密封圈的详细尺寸规格，包括沟槽内径、沟槽外径、深度和宽度等信息。

O型圈尺寸表

O型圈尺寸表

1.3 1.3 1.3 1.3 1.3 1.3 1.33 1.35 1.35 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.42 1.42 1.43 1.45 1.45 1.47 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 线径 1.5
2.8 3.3 3.5 4 4.5 4.8 5 6 7.5 8 8.6 9.4 12 13.2 13.8 14.8 17.8 18 19.6 23.7 26 37 2 3.8 8.5 14 18.5 25.8 38 51 1.07 2 2.45 2.6 2.6 3 3.4 3.7 3.9 4.7 5.4 6 6.4 7.3 8 10.4 11 13.6 13.89 内径 8.2
序号 内径 OR-0387 11.6
线径 1.6
OR-0284 8.5 OR-0285 9 OR-0286 9.5 OR-0287 10 OR-0288 10.5 OR-0289 11 OR-0290 11.2 OR-0291 11.5 OR-0292 12 OR-0293 12.5 OR-0294 13 OR-0295 13.5 OR-0296 14 OR-0297 14.5 OR-0298 15 OR-0299 15.5 OR-0300 16 OR-0301 16.5 OR-0302 17 OR-0303 17.5 OR-0304 18 OR-0305 18.5 OR-0306 19 OR-0307 19.5 OR-0308 20 OR-0309 20.5 OR-0310 21 OR-0311 21.5 OR-0312 22 OR-0313 22.5 OR-0314 23 OR-0315 24 OR-0316 24.5 OR-0317 25 OR-0318 26 OR-0319 26.5 OR-0320 27 OR-0321 27.5 OR-0322 28 OR-0323 29 OR-0324 30 OR-0325 31.5 OR-0326 32 OR-0327 33 OR-0328 33.5 OR-0329 34 OR-0330 35 OR-0331 36 OR-0332 36.5 OR-0333 37 OR-0334 38

O型圈规格表

O型圈规格表
规格 240x8.6 245x8.6 250x8.6 255x8.6 260x8.6 265x8.6 275x8.6 280x8.6 290x8.6 295x8.6 300x8.6 305x8.6 315x8.6 320x8.6 330x8.6 335x8.6 350x8.6 355x8.6
144.5
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
内径
内径 224 230 236 243 250 258 265 272 280 290 300 307 315 325 335 345 355 365 375 387 400 412 425 437 450 462 475 487
O型圈 规格表 （GB34 52.1-
92）
内径
截面直径
内径
内径 1.8
2 2.24 2.5 2.8 3.15 3.55 3.75

O型圈(美标)规格尺寸表

O型圈(美标)规格尺寸表

ID(内径) 0.74 1.07 1.42 1.78 2.57 2.90 3.69 4.47 5.29 6.07 7.65 9.25 10.82 12.42 14.00 15.60 17.17 18.77 20.35 21.95 23.52 25.12 26.70 28.30 29.87 1.24 2.05 2.84 3.63 4.42 5.23 6.02 7.59 9.19 10.77 12.37 13.95 15.54 17.12 18.72 20.29 21.90 23.47 25.07 26.65 28.25
1.78
22.33
1.78
23.91
1.78
25.51
1.78
27.08
1.78
28.68
1.78
30.26
1.78
31.86
1.78
33.43
1.78
6.48
2.62
7.29
2.62
8.08
2.62
8.87
2.62
9.66
2.62
10.47
2.62
11.26
2.62
12.84
2.62
14.43
2.62
2.62 AS-161 139.37 144.61 2.62 2.62 AS-162 145.72 150.96 2.62 2.62 AS-163 152.07 157.31 2.62 2.62 AS-164 158.42 163.66 2.62 2.62 AS-165 164.77 170.01 2.62 2.62 AS-166 171.12 176.36 2.62 2.62 AS-167 177.47 182.71 2.62 2.62 AS-168 183.82 189.06 2.62 2.62 AS-169 190.17 195.41 2.62 2.62 AS-170 196.52 201.76 2.62 2.62 AS-171 202.87 208.11 2.62 2.62 AS-172 209.22 214.46 2.62 2.62 AS-173 215.57 220.81 2.62 2.62 AS-174 221.92 227.16 2.62 2.62 AS-175 228.27 233.51 2.62 2.62 AS-176 234.62 239.36 2.62 2.62 AS-177 240.97 246.21 2.62

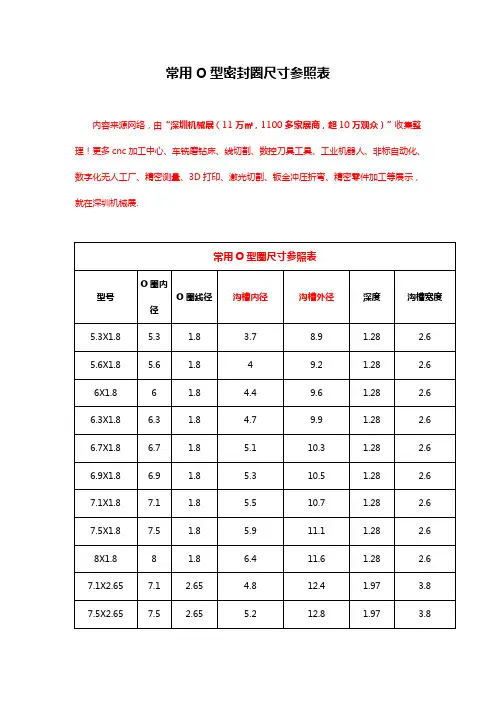

常用O型密封圈尺寸参照表

常用O型密封圈尺寸参照表

常用O型密封圈尺寸参照表
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

O型圈 密封圈 规格表

O型圈 密封圈 规格表
DIN DIN DIN DIN DIN DIN DIN G90 DIN DIN DIN P90 DIN DIN DIN EKM DIN EKM DIN C92 DIN
尺寸MM(内径× 线径) 代码 90.00-3.00 EKM 90.00-3.50 DIN 90.00-3.55 C92 90.00-4.00 DIN 90.00-4.00 EKM 90.00-4.50 DIN 90.00-4.60 DIN 90.00-5.00 DIN 90.00-5.00 EKM 90.00-5.50 DIN 90.00-5.30 C92 90.00-6.00 DIN 90.00-7.00 DIN 90.00-7.00 EKM 90.00-7.50 DIN 90.00-8.00 DIN 90.00-8.50 DIN 90.00-10.00 DIN 90.00-11.00 DIN 90.00-14.00 DIN 90.00-15.00 DIN 90.30-4.00 DIN 91.00-1.50 DIN 91.00-2.00 DIN 91.00-4.00 DIN 91.00-8.00 DIN 91.20-5.70 DIN 91.44-5.33 DIN 91.44-5.33 A-342 91.44-5.33 B-45 91.44-5.33 R-45 91.67-3.53 DIN 91.67-3.53 A-239 91.70-1.78 DIN 92.00-1.50 DIN 92.00-3.00 DIN 92.00-3.00 EKM 92.00-3.50 DIN 92.00-4.00 DIN 92.00-4.00 EKM 92.00-4.50 DIN 92.00-5.00 EKM 92.00-5.00 DIN 92.00-5.30 DIN 92.00-5.50 DIN 92.50-3.55 C92 92.00-6.00 DIN 92.00-7.00 DIN 92.00-7.50 DIN 92.00-8.00 DIN 92.00-8.50 DIN 92.00-10.00 DIN 92.20-5.70 DIN 92.50-2.00 DIN 92.50-5.30 C92 93.00-2.00 DIN 93.00-2.80 DIN

O型圈密封圈的选用

O型圈密封圈的选用

O 形密封圈的选用一、概述 特点：O 形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。

标准：大部分国家对O 形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。

O型圈标准一览表表1标准 O 型圈截面直径W美国标准 AS 568 英国标准 BS 15161.782.623.53 5.33 7.00日本标准 JIS B 2401 1.9 2.4 3.1 3.5 5.78.4国际标准 ISO 3601/1 德国标准 DIN3771/1 中国标准 GB 3452.11.82.653.55 5.307.00优先的米制尺寸1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 7.0 8.0 10.012.0美国标准AS 568（900系列）1.02 1.42 1.631.83 1.982.08 2.21 2.462.953.00密封机理：O形密封圈是一种自动双向作用密封元件。

安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。

它随系统压力的提高而增大。

性能参数：静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。

无挡圈时，最高可达5MPa；有挡圈时，较高压力。

运动速最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。

度一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋温度转场合：-30℃～+80℃介质见《橡胶密封件原料特性表》。

二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。

还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。

若用在旋转场合，须考虑由于摩擦热引起的温升。

不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。

O型圈密封圈的选用

O型圈密封圈的选用

O型圈密封圈的选用 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】O形密封圈的选用一、概述特点：O形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。

标准：大部分国家对O形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。

O型圈标准一览表表1标准O型圈截面直径W美国标准 AS 568英国标准 BS 1516日本标准 JIS B 2401国际标准 ISO 3601/1德国标准 DIN 3771/1中国标准 GB优先的米制尺寸美国标准AS 568（900系列）密封机理：O形密封圈是一种自动双向作用密封元件。

安装时其径向和轴向方面的预压缩赋与O形密封圈自身的初始密封能力。

它随系统压力的提高而增大。

性能参数：静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。

无挡圈时，最高可达5MPa；有挡圈时，较高压力。

运动速度最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。

温度一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋转场合：-30℃～+80℃介质见《橡胶密封件原料特性表》。

二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。

还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。

若用在旋转场合，须考虑由于摩擦热引起的温升。

不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。

2、密封形式按负载类型可分为静密封和动密封；按密封用途可分为孔用密封、轴用密封和旋转轴密封；按其安装形式又可分为径向安装和轴向安装。

径向安装时，对于轴用密封，应使O形圈内径和被密封直径d2间的偏差尽可能地小；对于孔用密封，应使其内径等于或略小于沟槽的直径d1。

O型密封圈规格表 o型密封圈国家标准

O型密封圈规格表 o型密封圈国家标准

O型密封圈规格表 o型密封圈国家标准O型密封圈规格表 o型密封圈国家标准是一家从事高品质液压（气动）进口密封件、骨架油封、O型密封圈、各类机械密封、石墨盘根等销售和技术服务为一体的专业化。

氟素橡胶O型圈，氟素橡胶O型密封圈硬度：邵氏硬度40A-90A；氟素橡胶O型圈，氟素橡胶O型密封圈颜色：透明、黑色、黄色、红色、绿色、白色等；产品用途主要用于汽车、传感器、医疗、制药、阀门、泵、卫浴、轴承、电器、火箭等要求有耐真空、耐摩擦、耐高温、耐化学腐蚀等的密封材料，如：氟胶圈、氟胶管、氟胶条或其它氟胶类零件及工业品(Nitrile Rubber) 由丙烯睛与丁二烯共聚合而成，丙烯睛含量由 18%~50% ，丙烯睛含量愈高，对石化油品碳氢燃料油之抵抗性愈好，但低温性能则变差，一般使用温度范围为 -25~100 ℃。

丁睛胶为目前油封及 O 型圈最常用之橡胶之一。

优点： 1.具良好的抗油、抗水、抗溶剂及抗高压油的特性。

2.具良好的压缩歪，抗磨及伸长力。

3.用于制作燃油箱、润滑油箱以及在石油系液压油、汽油、水、滑脂、硅油、二酯系润滑油、醇系液压油等流体介质中使用的橡胶零件，特别是密封零件。

可说是目前用途最广、成本最低的橡胶密封件。

10*25*9 32*52*10 110*140*1612*40*10 35*55*10 135*165*2016*30*10 40*60*10 140*170*1918*30*8 50*70*12 170*200*2020*35*8 50*80*15 180*215*1820*40*10 50*75*16 240*280*2525*40*10 60*90*15 250*290*3025*45*10 70*95*15 300*340*3530*45*10 70*100*16 340*380*4030*55*12 90*115*14 166*133*21丁腈橡胶（NBR）O型圈适合于石油系液压油、甘醇系液压油、二酯系润滑油、汽油、水、硅润滑脂、硅油等介质中使用。

O型密封圈尺寸规格表

O型密封圈尺寸规格表

O型密封圈尺寸规格O型橡胶密封圈由一个低磨擦的填充聚四氟乙烯（PTFE）环和O形橡胶密封圈组合而成，O形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。

PTFE摩擦系数小，动静摩擦系数相近。

适用于高低速往复运动及高压系统的油缸活塞杆密封。

采用两个阶梯圈密封，可达到零泄露。

O型橡胶密封圈材料O型橡胶密封圈的材料：阶梯圈为填充聚四氟乙烯PTFE。

O型橡胶密封圈特征1、结构简单、密封性能好，O型橡胶密封圈断面结构极其简单，且有自密封作用，密封性能可靠。

2、安装方便由于O型橡胶密封圈本身及安装部位结构都极其简单，且已形成标准化，因此安装更换都非常容易。

3、适用范围广通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及各种化学介质有效的密封作用。

温度使用范围广－60℃～+220℃），固定使用时压力可达1500Kg/cm2(与补强环并用)4、种类丰富适合各种用途材料，尺寸和沟槽都已标准化，应用范围O型橡胶密封圈广泛用于内燃机车、汽车、拖拉机、工程机械、机床及各种液压气动元件等密封，可承担固定、往复和旋转运动的密封，在机械产品的密封中O型橡胶密封圈占50%以上。

根据需要，可生产用于耐高温、低温真空、高压和不同介质的各种特殊用途密封圈及异形橡胶密封制品。

安装O形圈(O型橡胶密封圈)的安装注意事项一、安装O形圈(O型橡胶密封圈)的要求在安装O形圈(O型橡胶密封圈)之前，检查以下各项：1.引入角是否按图纸加工锐边是否倒角或倒圆;2.内径是否去除毛刺表面有无污染;3.密封件和零件是否已涂抹润滑脂或润滑液(要保证弹性体的介质相容性，推荐用所密封的液体来润滑);4.不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌。

二、手工安装O形圈(O型橡胶密封圈)：1.使用无锐边的工具;2.保证O形圈(O型橡胶密封圈)不扭曲，不得过量拉伸O形圈(O型橡胶密封圈);3.尽量使用辅助工具安装O形圈(O型橡胶密封圈)，并保证正确定位;4.对于用密封条粘接成的O形圈(O型橡胶密封圈)，不得在连接处拉伸。
