飞机结构与系统(第十章 防冰排雨系统)

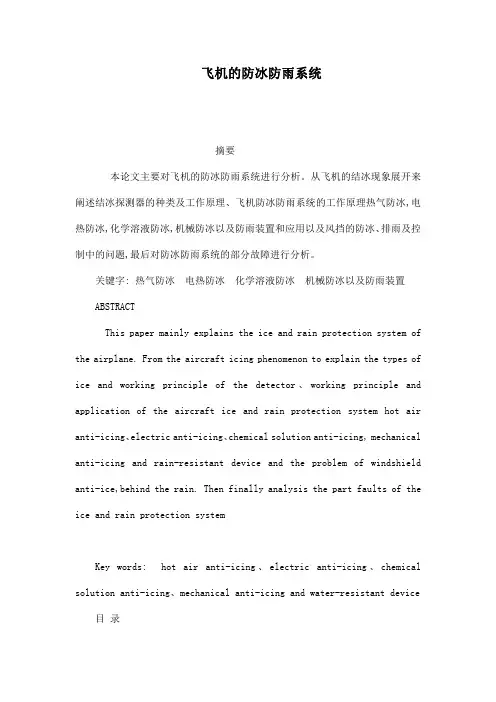

飞机的防冰防雨系统摘要本论文主要对飞机的防冰防雨系统进行分析。

从飞机的结冰现象展开来阐述结冰探测器的种类及工作原理、飞机防冰防雨系统的工作原理热气防冰,电热防冰,化学溶液防冰,机械防冰以及防雨装置和应用以及风挡的防冰、排雨及控制中的问题,最后对防冰防雨系统的部分故障进行分析。

关键字:热气防冰电热防冰化学溶液防冰机械防冰以及防雨装置ABSTRACTThis paper mainly explains the ice and rain protection system of the airplane.From the aircraft icing phenomenon to explain the types of ice and working principle of the detector、working principle and application of the aircraft ice and rain protection system hot air anti-icing、electric anti-icing、chemical solution anti-icing,mechanical anti-icing and rain-resistant device and the problem of windshield anti-ice,behind the rain.Then finally analysis the part faults of the ice and rain protection systemKey words:hot air anti-icing、electric anti-icing、chemical solution anti-icing、mechanical anti-icing and water-resistant device 目录摘要IABSTRACT II绪论1一、飞机结冰现象21、结冰的条件和类型21.1条件21.2类型22、云的形成和分类22.1云的形成22.2云的分类2飞机结冰的主要气象参数24、结冰强度和结冰厚度25、冰形36、机翼及尾翼结冰的影响37、发动机进气部件结冰影响37.1发动机进气部件结冰37.2螺旋桨结冰38、风挡玻璃及探头结冰的影响48.1风挡玻璃结冰58.2测温测压探头结冰5二、结冰探测器种类及工作原理简介51.直观式51.1探冰棒51.2探冰灯62.自动式62.1振荡式结冰探测器62.2压差式结冰探测器73.放射性同位素结冰信号器7三、飞机防冰防雨系统的分类、工作原理及应用71.热气防冰72.电热防冰93.化学溶液防冰114.机械除冰115.飞机地面除冰126.飞机防雨装置12四、风挡防冰排雨及控制中的问题121、风挡玻璃的防冰方法122、风挡玻璃的防雾133、档排雨系统134、排雨液135、厌水涂层136、风挡刮水器147、发动机进气部件结冰影响147.1温度控制组件147.2过热控制组件157.3功率控制组件15结论16致谢17参考文献18绪论飞机在大气中飞行时,只要遇到高湿度(或低温)两个条件,就可能结冰,结霜,起雾等。

7.2防/除冰系统与排雨系统（ICE AND RAIN PROTECTION SYSTEMS）概述典型防/除冰系统气热防/除冰系统电热防/除冰系统液体防/除冰系统气动除冰系统探冰、排雨、地面防/除冰 飞机探冰系统风档排雨系统飞机地面防除冰飞机结冰—大气中飞行或地面停放时，某些部件表面积聚了冰、霜、或雪的现象。

结冰损害飞机性能：●机体（机、尾翼）结冰空气动力特性变差：●操纵面结冰不能正常偏转实现正常操作。

●螺旋桨、发动机结冰导致：P↓、振动↑、揣振、熄火、停车。

●风档结冰或大雨：能见度↓、强度↓、操纵困难。

●探头、天线结冰：T、V、H、α等数据不可靠→飞行仪表、FMC、NAV、COM、A/P失误或失效。

●结冰是正常与安全飞行的大敌飞机常见防/除冰部位：机翼、尾翼前缘发动机进气道整流罩、进气导向叶片、汽化器、螺旋桨及整流罩风档、雷达罩皮托管、失速传感器、全温探头、排水管等B733B777B733四种典型防/除冰系统： 气动除冰系统液体防/除冰系统气热防/除冰系统电热防/除冰系统气动除冰系统工作原理及应用：让布置在防护表面的除冰带充气膨胀使冰层破碎，利用气流吹除。

用于低速飞机机、尾翼前缘除冰。

夏延ⅢA机、尾翼除冰系统：基本组成：¾除冰带及其充气管道¾增压空气源¾压力调节器、安全活门¾充气定时器¾除冰电门、除冰活门工作特点：¾除冰时膨胀管充气膨胀而破冰¾不除冰时带内抽真空，紧贴翼面保持外形除冰系统基本组成：●除冰带及其充气管道●增压空气源●水分离器及气滤、压力调节器、分配器与引射泵活门组件●充气定时器●除冰控制与指示工作说明：除冰带及工作循环压缩空气源电子定时器功用除冰控制面板控制：除冰电门显示：压力表、系统失效警告灯 气动除冰系统弱点：除冰时阻力大，不适于高速飞机用除冰可能不彻底功用：保证雨、雪天起飞、进埸着陆时，风档有清洁区。

因驱动动力不同分为：液压式电动式工作－电机或液压驱动雨刷来回运动排雨干风挡不得使用雨刷典型电动风档雨刷系统电机驱动雨刷臂、雨刷片由四位电门选择所需设置典型电动风挡雨刷系统2.风挡排雨剂系统功用：与雨刷结合保证大雨天（起飞、进近、着陆）风档有良好能见度。

7.2防/除冰系统与排雨系统（ICE AND RAIN PROTECTION SYSTEMS）概述典型防/除冰系统气热防/除冰系统电热防/除冰系统液体防/除冰系统气动除冰系统探冰、排雨、地面防/除冰 飞机探冰系统风档排雨系统飞机地面防除冰飞机结冰—大气中飞行或地面停放时，某些部件表面积聚了冰、霜、或雪的现象。

结冰损害飞机性能：●机体（机、尾翼）结冰空气动力特性变差：●操纵面结冰不能正常偏转实现正常操作。

●螺旋桨、发动机结冰导致：P↓、振动↑、揣振、熄火、停车。

●风档结冰或大雨：能见度↓、强度↓、操纵困难。

●探头、天线结冰：T、V、H、α等数据不可靠→飞行仪表、FMC、NAV、COM、A/P失误或失效。

●结冰是正常与安全飞行的大敌飞机常见防/除冰部位：机翼、尾翼前缘发动机进气道整流罩、进气导向叶片、汽化器、螺旋桨及整流罩风档、雷达罩皮托管、失速传感器、全温探头、排水管等B733B777B733四种典型防/除冰系统： 气动除冰系统液体防/除冰系统气热防/除冰系统电热防/除冰系统气动除冰系统工作原理及应用：让布置在防护表面的除冰带充气膨胀使冰层破碎，利用气流吹除。

用于低速飞机机、尾翼前缘除冰。

夏延ⅢA机、尾翼除冰系统：基本组成：¾除冰带及其充气管道¾增压空气源¾压力调节器、安全活门¾充气定时器¾除冰电门、除冰活门工作特点：¾除冰时膨胀管充气膨胀而破冰¾不除冰时带内抽真空，紧贴翼面保持外形除冰系统基本组成：●除冰带及其充气管道●增压空气源●水分离器及气滤、压力调节器、分配器与引射泵活门组件●充气定时器●除冰控制与指示工作说明：除冰带及工作循环压缩空气源电子定时器功用除冰控制面板控制：除冰电门显示：压力表、系统失效警告灯 气动除冰系统弱点：除冰时阻力大，不适于高速飞机用除冰可能不彻底功用：保证雨、雪天起飞、进埸着陆时，风档有清洁区。

因驱动动力不同分为：液压式电动式工作－电机或液压驱动雨刷来回运动排雨干风挡不得使用雨刷典型电动风档雨刷系统电机驱动雨刷臂、雨刷片由四位电门选择所需设置典型电动风挡雨刷系统2.风挡排雨剂系统功用：与雨刷结合保证大雨天（起飞、进近、着陆）风档有良好能见度。
