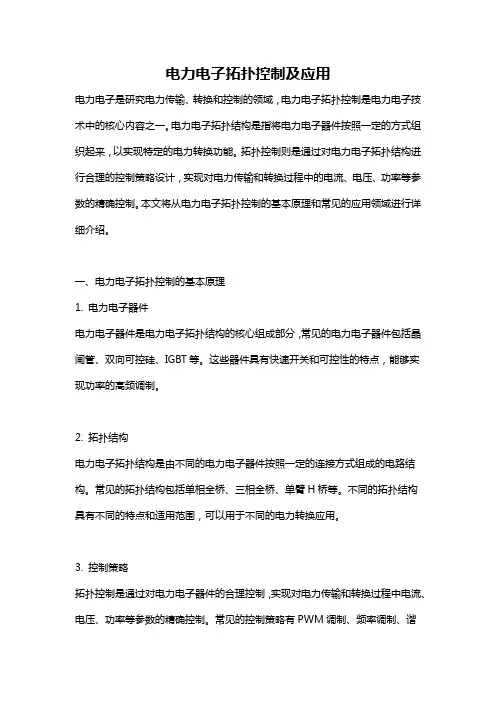

电力电子负载拓扑控制

电力电子拓扑控制及应用电力电子是研究电力传输、转换和控制的领域，电力电子拓扑控制是电力电子技术中的核心内容之一。

电力电子拓扑结构是指将电力电子器件按照一定的方式组织起来，以实现特定的电力转换功能。

拓扑控制则是通过对电力电子拓扑结构进行合理的控制策略设计，实现对电力传输和转换过程中的电流、电压、功率等参数的精确控制。

本文将从电力电子拓扑控制的基本原理和常见的应用领域进行详细介绍。

一、电力电子拓扑控制的基本原理1. 电力电子器件电力电子器件是电力电子拓扑结构的核心组成部分，常见的电力电子器件包括晶闸管、双向可控硅、IGBT等。

这些器件具有快速开关和可控性的特点，能够实现功率的高频调制。

2. 拓扑结构电力电子拓扑结构是由不同的电力电子器件按照一定的连接方式组成的电路结构。

常见的拓扑结构包括单相全桥、三相全桥、单臂H桥等。

不同的拓扑结构具有不同的特点和适用范围，可以用于不同的电力转换应用。

3. 控制策略拓扑控制是通过对电力电子器件的合理控制，实现对电力传输和转换过程中电流、电压、功率等参数的精确控制。

常见的控制策略有PWM调制、频率调制、谐振控制等。

这些策略能够实现精确的电力控制，提高电力转换的效率和稳定性。

二、电力电子拓扑控制的应用领域1. 交流电力传输系统电力电子拓扑控制在交流电力传输系统中起着重要的作用。

通过控制拓扑结构的开关状态和控制策略，可以实现对电力电压和电流的精确调节和控制，提高电力传输的稳定性和可靠性。

2. 直流电力转换系统电力电子拓扑控制在直流电力转换系统中也有广泛的应用。

例如，电力电子变流器可以将直流电能转换为交流电能，通过电力电子拓扑控制实现对电压和频率的精确调节。

直流电力转换系统广泛应用于风能、太阳能等可再生能源发电系统中。

3. 高效电力转换设备电力电子拓扑控制在高效电力转换设备中具有重要的应用价值。

例如，电力电子变频器可以实现对交流电动机的转速和转矩的精确控制，提高电动机的效率和性能。

电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。

其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。

2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。

可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。

3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。

4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。

5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。

以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。

二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。

常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。

2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。

常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。

3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。

三相维也纳(vienna) 主拓扑原理、控制及仿真全文共四篇示例，供读者参考第一篇示例：三相维也纳(Vienna) 主拓扑是一种在电力系统中常用的控制技术，用于维持电力系统的稳定性和可靠性。

它基于维也纳(Vienna)这座美丽城市的名称，代表着其优雅和精密的特性。

本文将深入探讨三相维也纳主拓扑的原理、控制方法以及仿真技术。

一、三相维也纳主拓扑原理三相维也纳主拓扑是一种用于控制电力系统中电压和电流的技术，主要用于谐波抑制、无功功率补偿和电压调节等方面。

其基本原理是通过控制电容器和电感器的开关状态，调整电路中的电流和电压，使系统保持在稳定状态。

在三相维也纳主拓扑中，有三个分立的相位，分别控制电路中的三相电流和电压。

三相维也纳主拓扑的主要特点包括高效性、可靠性和精密性。

通过合理设计电路结构和控制算法，可以实现系统中电流和电压的高质量波形，提高电力系统的稳定性和可靠性。

在三相维也纳主拓扑中，控制方法是关键的一环。

常用的控制方法包括基于电压和电流的控制、谐波抑制控制和动态调节控制等。

这些控制方法结合了先进的电力电子技术和控制理论，能够有效地实现电力系统的优化控制。

基于电压和电流的控制方法主要是通过调节电容器和电感器的开关状态，实现对电路中电压和电流的动态调节。

谐波抑制控制方法则是通过识别和抑制系统中的谐波成分，减小谐波对系统的影响。

动态调节控制方法则是根据系统中的动态特性，实现对电路中电压和电流的动态调节。

为了验证三相维也纳主拓扑的性能和可靠性，仿真技术起着至关重要的作用。

通过仿真可以快速、准确地评估系统的动态特性和稳定性，为实际系统的设计和实现提供参考。

常用的仿真工具包括MATLAB/Simulink、PSIM和PSCAD等，这些工具提供了丰富的模型库和仿真工具，可以实现对电力系统中三相维也纳主拓扑的仿真分析。

通过仿真可以研究控制算法的优化、系统结构的设计和参数的选择等关键问题，为系统的实际应用提供重要的参考。

两电平三相全桥电路拓扑
两电平三相全桥电路是一种常见的电力电子变换器拓扑，用于控制三相交流电机或其他三相负载。

该拓扑由六个功率开关器件组成，通常是MOSFET或IGBT。

这些器件被配置成两个三相全桥，每个全桥由三个开关器件组成，用于控制对应的相。

在这种拓扑中，每个相都有两个电平，通常是+Vdc和-Vdc，其中Vdc是直流电压。

在正常操作时，两个全桥交替导通，以产生三相交流输出。

通过适当的PWM控制，可以实现对输出电压幅值和频率的精确控制。

此外，该拓扑还可以实现双向能量流，因此在一些应用中被用作逆变器或变流器。

从电路拓扑的角度来看，两电平三相全桥电路可以被视为两个独立的三相全桥，每个全桥控制一个相。

这种结构使得电路设计和控制相对简单，同时也提高了系统的可靠性和容错能力。

从控制角度来看，该拓扑通常需要一个复杂的控制算法来实现对输出波形的精确调节。

这包括PWM控制、电流控制、过流保护、过压保护等功能。

控制算法的设计对系统的性能和稳定性有着重要影响。

总的来说，两电平三相全桥电路拓扑在工业驱动和电力电子领域有着广泛的应用，它的设计和控制涉及到电路拓扑、功率器件、控制算法等多个方面的知识。

对于工程师和研究人员来说，深入理解和掌握这些知识是非常重要的。

T型三电平拓扑的PWM控制策略郑诗程;彭勃;徐礼萍【摘要】对T型三电平逆变器的拓扑结构进行了分析研究,提出一种T型三电平逆变器PWM控制方法.该方法针对T型三电平拓扑结构,根据负载电流的极性,对零电平时的开关状态进行相应的控制,实现对输出参考电压矢量的合成.分析了该拓扑结构的死区特点及影响,常规的PWM控制方法加入死区后,相电压会出现4种不同的电压畸变,应用文中提出的控制方法,使原本复杂的4种电压畸变情况简化为2种,并提出了具体的死区补偿策略,有效补偿了输出电压的畸变.仿真结果验证了控制方法的可行性与有效性.【期刊名称】《电力系统及其自动化学报》【年(卷),期】2016(028)002【总页数】5页(P93-97)【关键词】T型三电平;拓扑;空间矢量调制;死区补偿;电力电子【作者】郑诗程;彭勃;徐礼萍【作者单位】安徽工业大学电气与信息工程学院,马鞍山243032;安徽工业大学电气与信息工程学院,马鞍山243032;安徽工业大学电气与信息工程学院,马鞍山243032【正文语种】中文【中图分类】TM464伴随着现代电力电子技术的发展，以绝缘栅双极型晶体管IGBT、集成门极换流晶闸管IGCT、注入增强门极晶体管IEGT为代表的双极型复合自关断器件取得长足进步，与此同时，高压大容量变流器技术也迅速发展起来，特别是基于多电平拓扑结构的逆变器技术日趋成为大功率变流器的研究热点[1-5]。

多电平逆变器具有输出电压谐波小、所需器件耐压低和开关损耗低等优点，在众多中高压大功率场合得到广泛应用[3]。

其中，三电平拓扑结构以其结构简单、控制方便等更是得到迅猛发展。

根据拓扑形式不同，基本三电平结构主要有3种：H桥级联型、二极管箝位型和飞跨电容型[4]。

目前，应用较多的是二极管箝位型。

近年来，T型三电平由于具有更低的成本和导通损耗、更少的独立驱动电源等优点越来越受关注[6]。

本文研究了T型三电平拓扑结构，并和二极管中点箝位NPC （neutral point clamped）型三电平拓扑结构进行了对比，结合NPC型三电平逆变器的控制方法，提出一种T型三电平的PWM控制方法，该方法针对T型三电平的拓扑结构，根据负载电流的极性，对零电平时的开关状态进行相应的控制实现对输出参考电压矢量的合成。

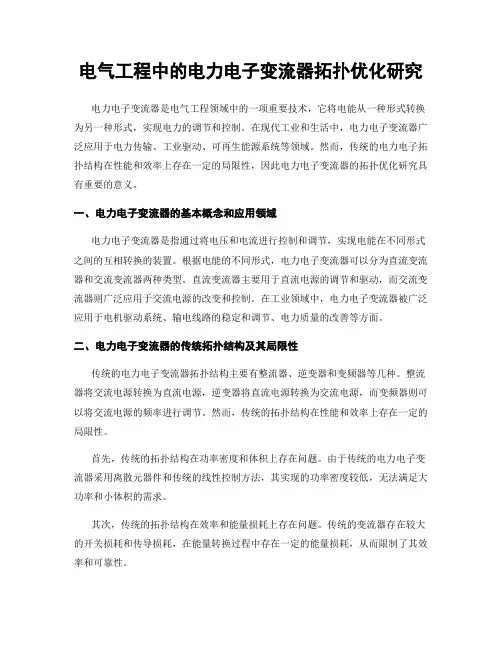

电气工程中的电力电子变流器拓扑优化研究电力电子变流器是电气工程领域中的一项重要技术，它将电能从一种形式转换为另一种形式，实现电力的调节和控制。

在现代工业和生活中，电力电子变流器广泛应用于电力传输、工业驱动、可再生能源系统等领域。

然而，传统的电力电子拓扑结构在性能和效率上存在一定的局限性，因此电力电子变流器的拓扑优化研究具有重要的意义。

一、电力电子变流器的基本概念和应用领域电力电子变流器是指通过将电压和电流进行控制和调节，实现电能在不同形式之间的互相转换的装置。

根据电能的不同形式，电力电子变流器可以分为直流变流器和交流变流器两种类型。

直流变流器主要用于直流电源的调节和驱动，而交流变流器则广泛应用于交流电源的改变和控制。

在工业领域中，电力电子变流器被广泛应用于电机驱动系统、输电线路的稳定和调节、电力质量的改善等方面。

二、电力电子变流器的传统拓扑结构及其局限性传统的电力电子变流器拓扑结构主要有整流器、逆变器和变频器等几种。

整流器将交流电源转换为直流电源，逆变器将直流电源转换为交流电源，而变频器则可以将交流电源的频率进行调节。

然而，传统的拓扑结构在性能和效率上存在一定的局限性。

首先，传统的拓扑结构在功率密度和体积上存在问题。

由于传统的电力电子变流器采用离散元器件和传统的线性控制方法，其实现的功率密度较低，无法满足大功率和小体积的需求。

其次，传统的拓扑结构在效率和能量损耗上存在问题。

传统的变流器存在较大的开关损耗和传导损耗，在能量转换过程中存在一定的能量损耗，从而限制了其效率和可靠性。

最后，传统的拓扑结构在电磁干扰和电磁兼容性上存在问题。

由于电力电子变流器存在大量的开关操作和高频脉冲信号，其易受到电磁干扰和辐射的影响，对周围电子设备和系统产生干扰。

三、电力电子变流器拓扑优化的研究方向为了克服传统拓扑结构的局限性，电力电子变流器的拓扑优化研究已经成为学术界和工业界的研究热点。

拓扑优化的目标是提高电力电子变流器的性能和效率，减小体积和能量损耗，提高电磁干扰和电磁兼容性。

三电平移相全桥拓扑-概述说明以及解释1. 引言1.1 概述随着电力系统的不断发展和电子技术的快速进步，电力变换和传输技术也在不断更新和改变。

在现代电力系统中，为了满足能源转换和传输的高效性和可靠性要求，采用了多种不同的拓扑结构。

其中，三电平移相全桥拓扑是一种重要且常用的拓扑结构。

三电平移相全桥拓扑是一种用于电力变换的拓扑结构，其设计旨在提高能源转换的效率和可靠性。

它是由三个电平移相全桥电路组成，每个电路中包含有多个功率开关器件和能量存储元件。

通过合理控制这些功率开关器件的开关状态，三电平移相全桥可以实现对输入电源的变换和控制，进而将能量传输到所需的负载上。

与传统的单电平全桥拓扑相比，三电平移相全桥拓扑具有许多优势。

首先，它可以提供更高的功率密度和更低的电压应力，减小了功率开关器件的损耗和热度。

其次，三电平移相全桥拓扑可以降低电磁干扰和谐波失真，提高电力系统的稳定性和可靠性。

此外，借助现代功率电子器件的快速开关特性，它还能够实现高频谐振和轻负载工作，进一步提高了系统的效率和性能。

在本文中，我们将深入探讨三电平移相全桥拓扑的关键原理和工作机制。

我们将介绍其基本结构和工作模式，并重点讨论其优点和在电力系统中的应用。

此外，我们还将讨论相关的控制策略和技术，以及三电平移相全桥拓扑的未来发展方向。

通过对这些内容的全面分析和研究，我们可以更好地理解三电平移相全桥拓扑在电力变换和传输中的重要性和价值，为电力系统的设计和优化提供参考和指导。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构是指整篇文章的组织和布局方式，为读者提供了一个清晰的阅读指南。

本文将按照以下结构组织：1. 引言：介绍三电平移相全桥拓扑的背景和重要性，并概述本文的主要内容。

2. 正文：深入讲解三电平移相全桥拓扑的相关要点，包括以下内容：2.1 三电平移相全桥拓扑要点1：详细介绍该拓扑结构的原理、特点和工作原理。

包括对拓扑结构中的各个组成部分（如IGBT、二极管等）的功能和作用进行阐述。

用于组合式同相供电的电力电子变压器拓扑及运行分析用于组合式同相供电的电力电子变压器拓扑及运行分析随着电力电子技术的快速发展，电力系统的传统变压器逐渐被新型的电力电子变压器所取代。

而组合式同相供电的电力电子变压器是目前应用较为广泛的一种新型变压器拓扑。

本文将对此拓扑及其运行原理进行详细分析。

组合式同相供电的电力电子变压器由多个相位移的电力电子变流器组成，通过相应的控制策略实现对电流和电压的有效控制。

其基本拓扑包括两个主要部分：输入变流器和输出逆变器。

首先，输入变流器的作用是将交流电源转换成直流电源，通常采用全桥结构，由四个开关管及其驱动电路组成。

通过控制开关管的导通和关断，可以调节电流的方向和大小。

因此，输入变流器可以实现电流的功率因数校正和无间断变换。

其次，输出逆变器的作用是将直流电源转换为交流电源，采用全桥结构和多级逆变器拓扑，通过调节开关管的导通和关断状态，控制电压的方向和大小。

逆变器输出的交流电源可以满足不同负载的需求，实现电能的高质量供应。

组合式同相供电的电力电子变压器的运行原理如下：首先，输入变流器将交流电源转换为直流电源，并对电流进行功率因数校正，确保输入电流与输入电压同相位；然后，输出逆变器将直流电源转换为交流电源，实现对电压和频率的调节。

在此过程中，控制系统通过对开关管的控制，使得输出电压和电流满足负载需求，并保证变压器的正常运行。

组合式同相供电的电力电子变压器相比传统的变压器具有以下优点：首先，它具有较高的电压和电流可调性，可以满足不同负载条件的需求；其次，变压器的体积和重量相对较小，适用于空间有限的场所；此外，它还具有较高的效率和可靠性，能够提供更为稳定的电能供应。

然而，组合式同相供电的电力电子变压器也存在一些挑战和问题。

首先，由于变压器包含多个电力电子器件，其成本相对较高；其次，变压器的控制系统较为复杂，需要精确的控制策略和算法；此外，变压器的电磁兼容性也是一个需要重视的问题。

三电平逆变拓扑三电平逆变拓扑是一种常用的电力电子拓扑结构，用于将直流电转换为交流电。

它通过控制开关管的通断状态，实现对输出电压的调节，具有输出电压波形质量高、控制灵活性强等优点。

本文将从拓扑结构、工作原理和应用领域三个方面对三电平逆变拓扑进行探讨。

一、拓扑结构三电平逆变拓扑由两个半桥逆变电路组成，每个半桥电路由两个功率开关管和两个二极管组成。

其中，上半桥电路的两个功率开关管分别接在直流电源的正负极间，下半桥电路的两个功率开关管分别接在直流电源的负正极间。

两个半桥电路的输出端通过交流电感相连接，形成一个三电平逆变拓扑结构。

二、工作原理三电平逆变拓扑的工作原理是通过控制上下半桥电路中的功率开关管的通断状态，实现对输出电压的调节。

在工作过程中，根据输入信号的大小和频率，控制开关管的通断时间，从而调节输出电压的大小和波形。

通过合理的控制策略，可以使输出电压在正、零、负三个电平之间切换，从而实现输出电压的三电平波形。

三、应用领域三电平逆变拓扑广泛应用于交流电机驱动、电力调制、无线通信等领域。

在交流电机驱动中，三电平逆变器可以提供更高质量的输出电压波形，减小电机噪声和振动，并提高电机的效率和稳定性。

在电力调制中，三电平逆变器可以提供更稳定、纯净的交流电，用于电力系统中的能量输送和电力质量改善。

在无线通信中，三电平逆变器可以提供稳定的交流电源，用于供应通信设备的电力需求。

三电平逆变拓扑是一种常用的电力电子拓扑结构，具有输出电压波形质量高、控制灵活性强等优点。

它通过控制开关管的通断状态，实现对输出电压的调节，广泛应用于交流电机驱动、电力调制、无线通信等领域。

随着电力电子技术的不断发展，相信三电平逆变拓扑将在更多领域发挥重要作用，为人们的生活和工作带来更多便利和舒适。

大容量400Hz中频逆变器拓扑和数字控制技术研究一、本文概述本文主要针对大容量400Hz中频逆变器展开深入研究，旨在探索其拓扑结构和数字控制技术。

对现有的大容量中频逆变器拓扑结构进行了系统的梳理和分析，对比了各种拓扑结构的优缺点，并指出了现有研究中存在的不足。

在此基础上，本文提出了一种新型的400Hz中频逆变器拓扑结构，并对其进行了详细的理论分析和仿真验证。

在数字控制技术方面，本文首先介绍了中频逆变器数字控制技术的发展现状，然后针对所提出的新型拓扑结构，设计了一套基于DSP 的数字控制系统。

本文详细阐述了该控制系统的设计原理、控制策略以及实现方法，并通过仿真实验验证了其有效性和优越性。

本文的研究成果不仅为我国大容量400Hz中频逆变器的研究和应用提供了新的思路，而且对于提高中频逆变器的性能、降低其成本具有重要的理论意义和实用价值。

二、 400中频逆变器基础理论中频逆变器作为一种关键的电能转换设备，特别是在航空航天、军事电子、医疗设备以及工业加热等领域中，因其能够产生高稳定性的400Hz交流电源而备受青睐。

本节将系统阐述400Hz中频逆变器的基础理论，包括其工作原理、主要拓扑结构及关键性能指标。

400Hz中频逆变器的基本功能是将直流电能高效地转换为频率为400Hz的交流电能。

这一过程通常涉及以下几个步骤：整流与滤波：逆变器的输入端首先接收来自外部电源（如电池组、发电机或电网经过整流后的直流电），并通过平滑滤波电路（如电容滤波器）消除直流电压中的纹波，得到稳定的直流母线电压。

脉宽调制（PWM）：逆变器的核心部分是功率开关器件（如绝缘栅双极晶体管IGBT或场效应晶体管MOSFET）组成的桥式电路。

通过控制这些开关器件的开通与关断，实现对直流母线电压的斩波，并利用适当的脉宽调制策略（如正弦波脉宽调制SPWM、空间矢量脉宽调制SVPWM等），在逆变器输出端合成近似正弦波形的400Hz交流电。

LC滤波与输出：逆变器输出端通常配备LC滤波器，由电感和电容构成，用于进一步改善输出波形质量，减少谐波含量，确保输出电流和电压的总谐波失真（THD）满足应用要求。

电力电子变压器研究综述李璟摘要：电力电子变压器(PET ) 是一种采用电力电子变换器和高频开关变压器的电能传输装置。

首先，介绍了电PET 的基本工作原理及其研究现状。

其次，介绍了发展过程中出现的几种典型拓扑结构。

再次，对PET 的控制方法进行了总结。

最后，对将来PET 的应用及发展做出了展望。

关键词：电力电子变压器 电力系统 控制 拓扑0 引言PET 除了具有传统电力变压器电能变换与传输功能外，其突出优点在于体积小、重量轻，通过变压器原、副方电压源变换器对其交流侧电压幅值和相位的实时控制，可以实现变压器原、副方电压、电流和功率的灵活调节，在暂态过程中控制性能良好，本身具有断路器的功能，无需传统的变压器继电保护装置等[1~3]。

因此PET 具备解决电力系统相关问题的潜力，应用前景广阔。

随着电力系统朝着智能电网不断发展，PET 也受到越来越多的专家学者的关注。

1 PET 基本工作原理电力电子变压器是一种将电力电子变换技术和基于电磁感应原理的电能变换技术相结合,实现将一种电力特征的的电能转变为另一种电力特征的电能的静止电气设备。

[4]上述电力特征包括电压或者电流的幅值、相位、相序、波形、频率和相数等。

它的主要功能包括变压、变流、电气隔离、能量传递和电能控制。

在结构上,电力电子变压器主要包括两个部分:高频变压器和电力电子变换器。

电源接到一次侧时,电力电子变换器1将输入的工频交流电变换成高频交流电,高频交流电经高频变压器耦合后与这电力电子变换器2相连接,通过电力电子变换器2输出到负载上。

图1电力电子变压器中电力电子变换器的主要功能是实现电压或者电流的频率控制、相位控制和谐波控制；电力电子变压器中的高频变压器主要功能是电压等级的变换和电气隔离。

变压器容量S 可以表示为下式：m e c B A A J f K S ******=22.2 (1)式中K 为铜导线饱和因数；f 为励磁频率（Hz ）；c A 、e A 分别表示为铁芯和绕组导线面积（m 2）；J 为导体中的电流密度（2/m A ）；m B 为最大磁通密度(T)。

电力电子拓扑结构电力电子是指应用于电力系统中的电子技术，主要用于电力变换、调节、控制和保护等方面。

在电力电子技术中，拓扑结构是指电力电子电路的物理连接方式，决定了电路的性能和功能。

本文将介绍几种常见的电力电子拓扑结构及其特点。

一、单相半桥变流器单相半桥变流器是一种简单常用的拓扑结构，主要由一个IGBT管和一个二极管组成。

它能将交流电转化为直流电，并且可以通过改变IGBT通断的方式来实现对直流电压的调节。

这种结构具有体积小、成本低、效率高、控制方便等优点，常应用于低功率变频调速系统、逆变器等场合。

二、三相桥形整流器三相桥形整流器是将三相交流电转化为直流电的重要拓扑结构，由四个二极管构成。

它具有输入电流和输出电流的波形较平滑，输出电压稳定等特点，在工业和电力系统中得到广泛应用。

三相桥形整流器结构简单，可靠性高，可实现大功率电能的转换和控制。

三、三相全桥逆变器三相全桥逆变器是一种将直流电转化为交流电的拓扑结构，由四个开关器件（一般为IGBT）组成。

它可以实现正弦波输出，具有较好的输出电压、电流波形质量和较高的输出功率因数。

三相全桥逆变器广泛应用于交流伺服驱动系统、UPS电源、电力变换等领域。

四、多级逆变器多级逆变器是一种将直流电转化为交流电的拓扑结构，利用多组串联的开关器件实现。

通过使用多级逆变器，可以有效降低输出谐波噪声，提高电路的输出质量和效率。

多级逆变器被广泛应用于电力传输、新能源发电等领域，对于提高电力系统的稳定性和可靠性具有重要意义。

五、多电平逆变器多电平逆变器是一种将直流电转化为交流电的拓扑结构，通过在输出电压波形中增加多个电平，实现输出电压的调节和谐波控制。

多电平逆变器可以有效减少谐波污染，提高电力质量和效率。

它在高功率变频调速、电机驱动、电动汽车充电等领域有着广泛的应用。

六、谐振式逆变器谐振式逆变器采用谐振电路来实现电力的转换和调节，具有功率密度高、交流谐振的零电压开关等特点。

谐振式逆变器在无线充电、新能源发电等领域有较大的应用潜力。
