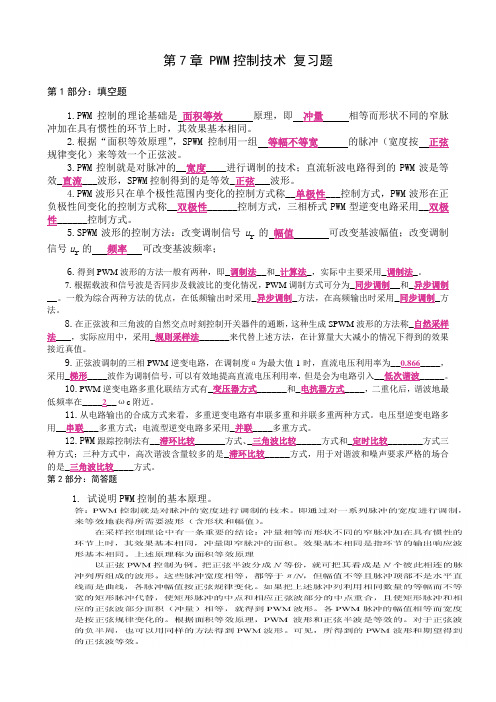

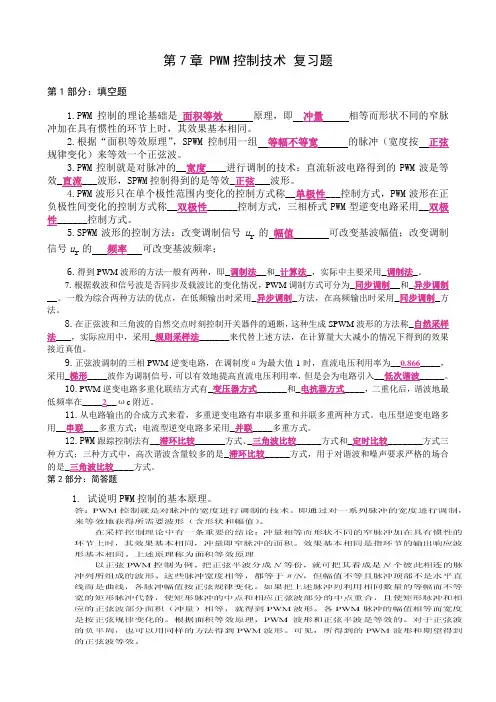

第7章 PWM控制技术复习题第1部分：填空题1.PWM控制的理论基础是面积等效原理，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

2.根据“面积等效原理”，SPWM控制用一组等幅不等宽的脉冲（宽度按正弦规律变化）来等效一个正弦波。

3.PWM控制就是对脉冲的__宽度____进行调制的技术；直流斩波电路得到的PWM波是等效_直流___波形，SPWM控制得到的是等效_正弦___波形。

4.PWM波形只在单个极性范围内变化的控制方式称__单极性___控制方式，PWM波形在正负极性间变化的控制方式称__双极性______控制方式，三相桥式PWM型逆变电路采用__双极性______控制方式。

5.SPWM波形的控制方法：改变调制信号u r的幅值可改变基波幅值；改变调制信号u r的频率可改变基波频率；6.得到PWM波形的方法一般有两种，即_调制法__和_计算法_，实际中主要采用_调制法_。

7.根据载波和信号波是否同步及载波比的变化情况，PWM调制方式可分为_同步调制__和_异步调制__。

一般为综合两种方法的优点，在低频输出时采用_异步调制_方法，在高频输出时采用_同步调制_方法。

8.在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM波形的方法称_自然采样法___，实际应用中，采用_规则采样法______来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。

9.正弦波调制的三相PWM逆变电路，在调制度α为最大值1时，直流电压利用率为__0.866____，采用_梯形____波作为调制信号，可以有效地提高直流电压利用率，但是会为电路引入__低次谐波_____。

10.PWM逆变电路多重化联结方式有_变压器方式______和_电抗器方式____，二重化后，谐波地最低频率在____2__ωc附近。

11.从电路输出的合成方式来看，多重逆变电路有串联多重和并联多重两种方式。

电压型逆变电路多用__串联___多重方式；电流型逆变电路多采用_并联____多重方式。

电力电子技术中的电力电子控制技术是什么电力电子技术是指将电力和电子技术相结合，用于实现电力的调控、变换和控制的一门学科。

其中，电力电子控制技术则是电力电子技术中的重要组成部分，主要用于控制电力电子设备的工作状态和输出特性，以满足不同的应用需求。

本文将就电力电子控制技术的基本原理、应用领域以及发展趋势等方面展开论述。

一、电力电子控制技术的基本原理电力电子控制技术的基本原理可归纳为以下几点：1. 可控硅技术：可控硅是一种具有开关特性的电子元器件，可通过外部控制信号，实现对电流的控制。

在电力电子应用中，可控硅被广泛应用于交流电压的调制、变换和控制等方面。

2. 双向开关技术：双向开关是指能够实现正向和反向电流流动的电子开关元器件。

双向开关技术常用于直流电源和交流电源之间的转换与控制。

3. 脉宽调制技术：脉宽调制技术是一种通过改变电流或电压的脉冲宽度来控制输出功率的方法。

通过调整脉冲的宽窄，可以实现对输出电压、电流的精确控制。

二、电力电子控制技术的应用领域电力电子控制技术广泛应用于以下几个领域：1. 交流传动系统：在交流传动系统中，电力电子控制技术可用于调节电机的速度、转矩和位置。

例如，变频调速技术可以通过调整电机的频率和电压，实现对电机转速的精确控制。

2. 新能源发电系统：在新能源发电系统中，电力电子控制技术可以用于控制光伏发电系统、风力发电系统和储能系统等。

例如，逆变器技术可将直流电能转换为交流电能，实现与电网的互连。

3. 电力质量控制：电力质量控制是指在电力系统中，通过电力电子控制技术提高电力质量的稳定性和可靠性。

例如，采用无功补偿技术可以减小电压波动和谐波，改善电力系统的供电质量。

三、电力电子控制技术的发展趋势随着科技的不断进步，电力电子控制技术也在不断发展。

未来的发展趋势主要表现在以下几个方面：1. 高效节能：电力电子控制技术将更加注重提高能量的利用效率，减少能源消耗。

例如，采用无感应功率器件和高效控制算法，以提高系统的能源转换效率。

目录第 1章电力电子器件第 2章整流电路第 3章直流斩波电路第 4章交流电力控制电路和交交变频电路第 5章逆变电路第 6章 PWM控制技术第 7章软开关技术第 8章组合变流电路π π π第 1 章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0 且 u GK >0。

2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持 电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图 1-43 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 I m ，试计算各波形的电流平均值 I d1、I d2、I d3 与电流有效值 I 1、I 2、I 3。

π π 4a)12π 0 ππ 5π 2π 0π 2π44 2b)c)图 1-43 晶闸管导电波形I m 2解：a)I d1= 2 1 赲υλ0πI m sin ω td ( ω t ) = ( +1 ) 猏υλ0 0.2717 I m 42 22 I m3 1 I 1= 赲υλ0π ( 2 π 4b)I d2 = 1 赲υλ0ππ 41I m sin ω t ) d ( ω t ) = + 猏υλ0 0.4767 I m 2 4 2πI m 2I msin ω td ( ω t ) = ( + 1 ) 猏υλ0 0.5434 I m π 22 2I m3 1 I 2 =π 赲υλ0π( I m sin ω t ) d ( ωt ) = + 猏υλ0 0.6741I 4 24 2π πc)I d3= 1 21赲υλ002 I md ( ωt ) =π2 1 I m 4 1 I3 =赲υλ002 I md (ωt ) = I m 2 π2多少？这时，相应的电流最大值 I m1、I m2、I m3 各为多少?解：额定电流 I T(AV) =100A 的晶闸管，允许的电流有效值 I =157A ，由上题计算结果知a) b) II m1 ? 猏υλ0329.35，0 4767II m2 ? 猏υλ0 232.90,0 6741I d1 猏υλ0 0.2717 I m1 猏υλ0 89.48 I d2 猏υλ0 0.5434 I m2 猏υλ0 126.56 1 c) I m3=2 I = 314, I d3= I m3=78.545. GTO 和普通晶闸管同为 PNPN 结构，为什么 GTO 能够自关断，而普通晶闸管不能？ 答：GTO 和普通晶闸管同为 PNPN 结构，由 P 1N 1P 2 和 N 1P 2N 2 构成两个晶体管 V 1、V 2,分 别具有共基极电流增益 α 和 α ，由普通晶闸管的分析可得， α + α =1 是器件临界导通 12的条件。

4-4电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？在电压型逆变电路中,当交流侧为阻感负载时需要提供无功功率,直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了反馈二极管。

当输出交流电压和电流的极性相同时,电流经电路中的可控开关器件流通，而当输出电压电流极性相反时,由反馈二极管提供电流通道。

4-8.逆变电路多重化的目的是什么?如何实现?串联多重和并联多重逆变电路备用于什么场合?答:逆变电路多重化的目的之一是使总体上装置的功率等级提高,二是可以改善输出电压的波形。

因为无论是电压型逆变电路输出的矩形电压波,还是电流型逆变电路输出的矩形电流波,都含有较多谐波,对负载有不利影响,采用多重逆变电路,可以把几个矩形波组合起来获得接近正弦波的波形。

逆变电路多重化就是把若干个逆变电路的输出按一定的相位差组合起来,使它们所含的某些主要谐波分量相互抵消,就可以得到较为接近正弦波的波形。

组合方式有串联多重和并联多重两种方式。

串联多重是把几个逆变电路的输出串联起来,并联多重是把几个逆变电路的输出并联起来。

串联多重逆变电路多用于电压型逆变电路的多重化。

并联多重逆变电路多用于电流型逆变电路的多重化。

在电流型逆变电路中,直流电流极性是一定的,无功能量由直流侧电感来缓冲。

当需要从交流侧向直流侧反馈无功能量时,电流并不反向,依然经电路中的可控开关器件流通,因此不需要并联反馈二极管。

5-1简述图5-la 所示的降压斩波电路工作原理。

答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间on t 。

，由电源E 向L 、R 、M 供电，在此期间，Uo=E 。

然后使V 关断一段时间off t ，此时电感L 通过二极管VD 向R 和M 供电，Uo=0。

一个周期内的平均电压0on offE t U t ⋅=⋅输出电压小于电源电压,起到降压的作用。

5-2．在图5-1a 所示的降压斩波电路中，已知E=200V ，R=10Ω，L 值微大，E=30V ，T=50μs ，ton=20μs ，计算输出电压平均值U o ，输出电流平均值I o 。

第七章斩波调压电路7.1 基本斩波电路7.2 复合斩波电路和多相多重斩波电路7.3 带隔离的直流直流变流电路引言■直流-直流变流电路（DC/DC Converter），也称斩波电路，包括直接直流变流电路和间接直流变流电路。

■直接直流变流电路◆功能是将直流电变为另一固定电压或可调电压的直流电。

◆一般是指直接将直流电变为另一直流电，这种情况下输入与输出之间不隔离。

■间接直流变流电路◆在直流变流电路中增加了交流环节。

◆在交流环节中通常采用变压器实现输入输出间的隔离，因此也称为直—交—直电路。

7.1 基本斩波电路7.1.1 降压斩波电路图7-1 降压斩波电路的原理图及波形a ）电路图b ）电流连续时的波形c ）电流断续时的波形■降压斩波电路（Buck Chopper）◆电路分析☞使用一个全控型器件V ，图中为IGBT，若采用晶闸管，需设置使晶闸管关断的辅助电路。

☞设置了续流二极管VD ，在V关断时给负载中电感电流提供通道。

☞主要用于电子电路的供电电源，也可拖动直流电动机或带蓄电池负载等，后两种情况下负载中均会出现反电动势，如图中E m 所示。

◆工作原理☞t=0时刻驱动V导通，电源E向负载供电，负载电压u o =E ，负载电流i o 按指数曲线上升。

☞t=t 1时控制V关断，二极管VD续流，负载电压u o 近似为零，负载电流呈指数曲线下降，通常串接较大电感L 使负载电流连续且脉动小。

◆基本的数量关系☞电流连续时√负载电压的平均值为: E E T t E t t t U on offon on o α==+=√负载电流平均值为: 式中t on 为V处于通态的时间，t off 为V处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比。

RE U I m o o −=☞电流断续时，负载电压u o 平均值会被抬高，一般不希望出现电流断续的情况。

◆斩波电路有三种控制方式☞脉冲宽度调制（PWM）：T不变，改变t on 。

第2至第8章作业第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流〔脉冲〕。

或：U AK >0且U GK >0。

2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1中阴影局部为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

πππ4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7. 晶闸管的触发脉冲需要满足哪些条件？答：〔1〕触发信号应有足够的功率。

〔2〕触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。

第3章整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。

2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。

3．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。

4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。

第七章直流斩波电路习题与思考题解7-1.DC/DC变换电路的主要形式和工作特点是什么？解：.DC/DC变换器有两种主要的形式，一种是逆变整流型，另一种是斩波电路控制型。

逆变整流型是将直流电压逆变成一个固定的高频交流电压，将这个交流电压经变压器变为要求的交流电压，再整流成所需要的直流电压。

逆变电路一般采用恒压恒频控制，它适用于小功率的电源变换和变压比较大的变换中。

斩波电路控制型可选用多种脉冲调制方式做为控制输入，适用于不需要隔离的场合和升压、降压比不大的场合。

7-2.试述斩波电路的主要功能。

解：直流斩波电路是一种直流/直流（DC/DC）变换电路，其主要功能是通过控制直流电源的通和断，来实现对负载上的平均电压和功率进行控制，即所谓调压调功功能。

7-3.斩波电路常用的三种控制方式是什么？解：斩波电路常用的三种控制方式是：（1）时间比控制方式；（2）瞬时值控制方式；（3）时间比和瞬时值结合的控制方式。

7-4.试述斩波电路时间比控制方式中的三种控制模式。

解：斩波电路时间比控制方式中的三种控制模式为：（1）定频调宽控制模式定频就是指开关元件的开、关频率固定不变，也就是开、关周期T固定不变，调宽是指通过改变斩波电路的开关元件导通的时间T on来改变导通比K t值，从而改变输出电压的平均值。

（2）定宽调频控制模式定宽就是斩波电路的开关元件的导通时间T on固定不变，调频是指用改变开关元件的开关周期T来改变导通比K t。

（3）调频调宽混合控制模式这种方式是前两种控制方式的综合，是指在控制驱动的过程中，即改变开关周期T，又改变斩波电路导通时间T on的控制方式。

通常用于需要大幅度改变输出电压数值的场合.7-5.试述降压型斩波电路的工作原理，如果电路中U d =100V ，K t =0.5，求输出电压值？ 解：降压型斩波电路的输出平均直流电压低于电源输入的直流电压，电路原理结构及工作波形参阅教材P117中的图7-8。
