YZB120PY3液压动力站中文说明书

  • 格式：doc
  • 大小：34.50 KB
  • 文档页数：10

YZB-120PY-3液压动力站
使用说明书
YZB-120PY-3-SM
南通金牛机械制造有限公司
目录
一:概述
二:主要技术性能
三:主要结构及操作说明
四:使用与维护五:一般故障及排除六:易损件明细表
一概述
YZB-120PY-3液压动力站就是专门为陆地上的石油矿场钻机井架的平移推力缸提供液压动力与控制的装置。

该动力站由柱塞泵、电机、滤油器、过滤装置、阀块、调速阀、手动换向阀、油箱与压力表组成,所有电气件均隔爆,适用于沙漠、高原等工况,保证动力站的正常起动作业。

该动力站仅需接入交流380V,50Hz电源,即可起动工作;电气件的隔爆等级为dⅡBT6,防护等级为IP54,适用于具有可燃性气体的石油钻采作业,工作安全可靠。

该液压动力站结构紧凑,安装简便,适用性强。

二主要技术性能
1:液压动力站性能参数
最大工作流量120L/min (31、7gpm)
有效容积587L (129gal)
最大工作压力20Mpa (2900psi)
2:隔爆电机参数
电机型号:YB2-225M-4-B35 功率37Kw(49、6hp)
电压380V 频率50Hz 转速1500rpm
3:柱塞泵参数
柱塞泵型号:HY100S-LP 转速1500rpm
工作压力31、5Mpa 流量120L/min
4:管线接头规格
高压口接头: NPT3/4(6个)(M30×1、5)
5:外形尺寸:18330×1090×1255mm(72×43×49in)
6:重量:1600kg(3527lb)
三:主要结构及操作说明
YZB-120PY-3液压动力站由柱塞泵、电机、滤油器、过滤装置、阀块、调速阀、手动换向阀、油箱与压力表等组成。

动力站整体布置为油箱旁置式结构,使机泵组吸油充分。

液压动力站底部为一整体油池,在拆卸管线接头时,液压油不会流到地面。

可通过放油螺塞旋开排油。

操作说明:
1、同步调节:该回路使用三个调速阀(2FRM16-20/160L)分别控制三个推力缸,通过调节三个调速阀来实现三个缸的单向同步。

2、推力大小调节:调节溢流阀(DBDSK20 /31、5)即可。

(顺时针旋转时油缸推力增大;反之则推力减小)。

四:使用与维护
在基本了解YZB-120PY-3液压动力站的结构原理后,使用前要注意以下事项:
1)油箱储油量就是否在液位计范围内。

加注的液压油一般为YB-N32号抗磨液压油与YB-N46号抗磨液压油;当环境温度在-25°C以下时,可选用YC-N32、YC-N46低凝液压油。

2)选择一处通风良好的地方安置动力站。

3)液压动力站电源应按要求具有接地装置,确保人身与设备安全。

（一）吊装
1) 液压动力站移运至钻台附近后,吊运索具应固定在动力站起吊耳上,防止动力站受撞击或损坏。

2)液压动力站起吊移运时用四个起吊耳,确保移运安全。

（二）使用:
1)联接好液压动力站与推力缸之间的管线。

2)接通电源。

3) 打开总电源开关,点动启动按钮,检查电机旋转方向就是否准确无误(机泵组旋转方向应按电机上标志的旋向箭
头一致)。

4)启动电机,使油泵正常工作。

检查压力表读数,瞧液压动力站运行就是否正常。

5)检查液压管线各接口处就是否有油液渗漏现象。

6)停止使用时,应关闭主电机。

7)长时间停止使用,应将主电源断开。

(三)维护:
液压动力站在使用与停用时都必须对其进行维护,以确保液压动力站能正常、安全、稳定、可靠运行。

在正常使用中的维护:
1)经常检查油箱内油液的位置,保证油液位置在液位计的显示范围内,油液的过多与过少都不利于液压动力站的正
常工作。

2)检查液压动力站各管接头处就是否有油液渗漏等现象。

如发现有渗漏现象,应停机检修。

严禁在液压动力站工作
时对液压管线接头进行修理等作业。

3)查瞧压力表的显示就是否正常,通过压力表读数及度盘的稳定性等现象判断压力与流量的波动状况。

4)检查液压动力站各处固定部件就是否有松动现象等。

5)检查液压动力站柱塞泵转动就是否异常及回油压力就是否过高等,应及时停机更换滤油器滤芯。

6)保持液压动力站外观整洁,不得随意拆卸油箱盖,并防止水份与杂物进入液压动力站油箱内而污染液压油。

7)电机网罩处不得放置物件阻碍通风排气,网罩上影响通风性能的泥土或小颗粒等应及时清除干净,清理时停机,防
止发生风叶伤人。

8)更换易损件或其她零部件时,要拔掉主电源插头,确保安全。

动力站液压油一般一年或液压系统正常工作六个月更换一次,同时清洗油箱及吸油管路,并防止水分与杂质混入油中或管路内。

长时间不使用,应清洁外观油污及灰尘,排尽油池中的余油,并用遮盖物遮好,并存放在不易受撞击与强烈震动的地方保存。

五:一般故障及排除
六:易损件明细表。

合集下载

液压泵站使用说明书

液压泵站使用说明书

液压泵站YEYABENGZHAN使用说明书郑州新华能气动液压设备有限公司ZHENGZHOU XINHUANENG HYDRAULICS CO.,LTD目录一主要技术参数 (1)二安全使用注意事项 (2)三使用说明 (2)四调试运行 (3)五维护与保养 (3)六常见故障及排除 (7)七液压系统原理图 (10)八液压系统外观图 (11)九电气原理图 (12)十易损件明细表 (13)十一维护检修记录 (14)一安全使用1 工作人员必须仔细阅读本说明书，掌握本设备的使用方法及工作原理，了解本泵站各部结构及功能，方能操作。

2 检查泵站现状及完好状态，检查各仪表，调节旋钮及按钮等是否在运输过程中损坏，当泵站出现异常声音和故障时要切断电源终止工作，排除故障，严禁超技术范围使用。

3泵站工作电压～380V，～220V或－24V控制，电气故障应由电工检测排除，严禁非专业人员擅自处理。

系统压力出厂调试时已进行设定，未经生产主管允许不得乱动各调压、调速旋钮。

二注意事项1 工作油使用温度不要超过65°。

2 防止污染，污染物会使油液加速氧化。

3 避免水分混入油液，水分会使油液乳化。

4 要控制油压机器及配管之漏油，定期检查其紧固情况。

5 工作油应定期检查，夏天用HM46#，冬天用HM32#。

6 已经开始劣化的油液，补充新油并不能延长寿命。

应予全部更换。

其他有关问题请参阅说明书。

三警告1 严禁电机转向错误！2 严禁使用电压不符或缺相运行！3 使用前必须将油加至液位计2/3位置！4 严禁随意调整各油压元件旋钮！5 严禁将泵站倒置，非专业人员切勿拆卸维修！使用说明一、安装1、油箱尽可能安装在通风良好、温差较小、空气中粉尘较少的平面上，油箱地脚与地基接触良好，以免系统工作时发生振动2、安装时需注意留有足够的维修空间3、过滤器、蓄能器等经常维护、检修的元件，需安装在易于维修的位置4、对于冷却器需注意水质、水量、水温和防冻5、油箱清洗干净后向油箱内注入NL46或NM46抗磨液压油，油面应加至可视液位计2/3处6、带有蓄能器的泵站应远离热源，禁止在蓄能器上进行焊接、铆接、敲击或机加工7、泵站与设备之间硬管连接时一定要用管夹将管路固定，以免油压冲击使管路振动。

北方工业产品机械液压泵操作手册说明书

北方工业产品机械液压泵操作手册说明书


2.Valve(part No. 15) closes incorrectly
the drum or substitute it for a full one.
due to dirt or wearing.
2.Check and tighten unions. Repair the leak.
3.Disassemble and clean valves.
For technical questions and replacement parts, please call 1-800-556-7885. Thank you very much for choosing a Northern Industrial Product! For future reference, please complete the owner's record below:
1
105 Small circlip
2
14
Piston shell
1
106 Nut
1
15
Valve seat
1
107 Screw
2
16
Taper washer
1
208 O-ring
2
17
Filter
1
18
Shovel washer
1
19
Suction tube
1
20
Shovel rod
1
209 O-ring
Spring Seat
2
7
Slider
1
35
Trip shoe guide
2
8
Gasket
1
9

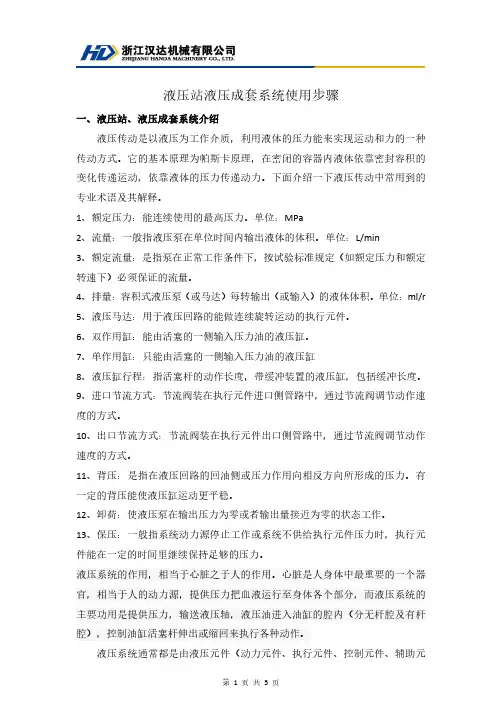

液压站液压成套系统使用步骤
