电能的生产、输送、分配和使用是由各种电气设备构成的电力系统来完成的，为了向用户提供安全、可靠、充足的电能，电力系统的运行方式需要经常改变，并随时监视其生产运行情况，以保障电力系统及其电气设备安全运行和电力用户连续供电。
这样，电力系统不仅需要承载电流的设备，还要有保证这协设备安全运行的设备。
因此，电气设备根据其在电力生产中不同作用可分为一次设备和二次设备。
一次设备是指直接生产、输送、分配电能的高电压大容量的设备，经过这些设备，电能从发电厂送到各用户。
主要包括发电机、变压器、断路器、隔离开关、母线、输电线、电抗器、避雷器、互感器等。
二次设备是指对一次设备的工况进行监测、控制、调节、保护，以及为运行人员提供运行工况或生产指挥信号所需要的低压设备。
主要包括测量仪表、继电保护装置、自动装置、远动装置、操作电源、控制电缆、控制和信号设备等。
二次设备按一定的功能要求相互连接构成的电路，称为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二次回路的基本任务：电力系统有一次接线系统和二次接线系统共同组成，他们是不可分割的一个整体。
如果将电力系统比喻成一个人的话，其一次接线是人的身躯和四肢，二次接线则是认得神经系统，只有二者都处在良好的状态，才能保证电力系统的正常运行。
尤其是在坚强智能电网建设中，二次接线的重要作用更显突出。
1.1二次回路图的分类及识图方法1.1.1二次回路图的分类在二次回路中，相应的二次设备采用GB4728 电气简图用图形符号和GB7159 电气技术中的文字符号指定通则中规定的统一图形符号来表示，把这些图形符号相互连接，从而形成控制回路、测量回路、信号回路、继电保护及自动装置回路，交流电压和交流电流回路等。
二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。
1.1.1.1原理图二次回路的原理图是体现二次设备工作原理的的图纸，是绘制展开图和安装图的基础。

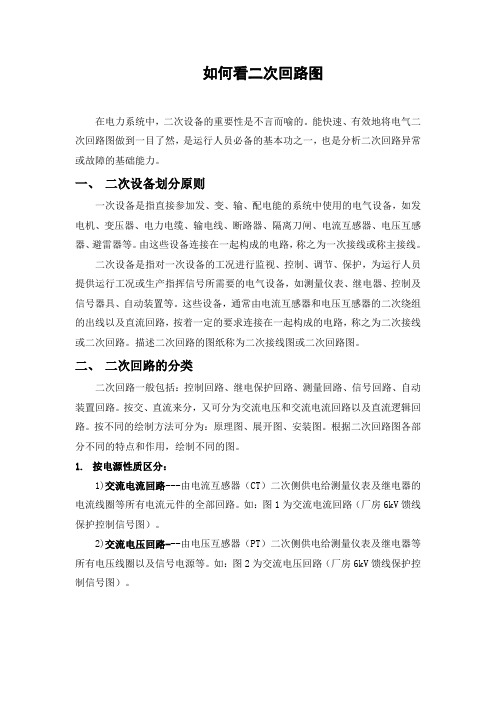

如何看二次回路图在电力系统中，二次设备的重要性是不言而喻的。
能快速、有效地将电气二次回路图做到一目了然，是运行人员必备的基本功之一，也是分析二次回路异常或故障的基础能力。
一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。
由这些设备连接在一起构成的电路，称之为一次接线或称主接线。
二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。
这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二、二次回路的分类二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。
按不同的绘制方法可分为：原理图、展开图、安装图。
根据二次回路图各部分不同的特点和作用，绘制不同的图。
1. 按电源性质区分：1)交流电流回路---由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
如：图1为交流电流回路（厂房6kV馈线保护控制信号图）。
2)交流电压回路---由电压互感器（PT）二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。
如：图2为交流电压回路（厂房6kV馈线保护控制信号图）。
图1交流电流回路（厂房6kV馈线保护控制信号图）图2交流电压回路（厂房6kV馈线保护控制信号图）3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。
如：图3为直流回路（厂房6kV馈线保护控制信号图）。

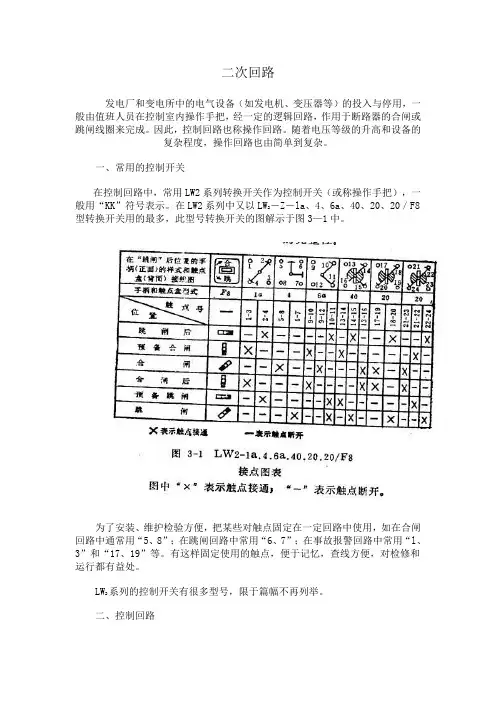

图3直流回路（厂房6kV馈线保护控制信号图）2. 按用途区分：1)控制回路---由控制开关与控制对象（如断路器、隔离刀闸）的传递机构、执行（或操作）机构组成。

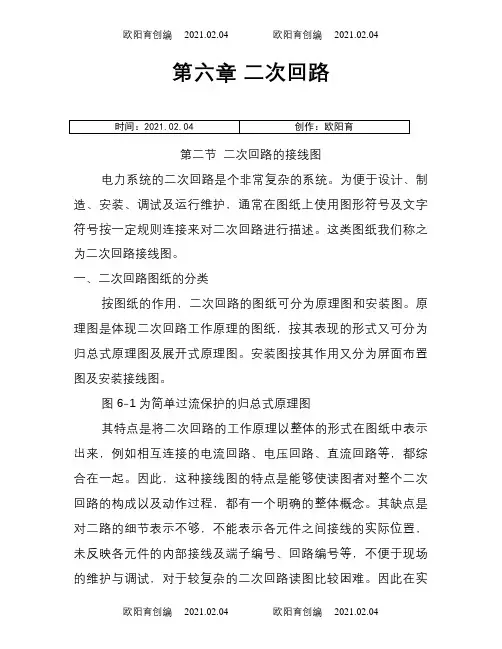

第六章二次回路第二节二次回路的接线图电力系统的二次回路是个非常复杂的系统。
为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。
这类图纸我们称之为二次回路接线图。
一、二次回路图纸的分类按图纸的作用，二次回路的图纸可分为原理图和安装图。
原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。
安装图按其作用又分为屏面布置图及安装接线图。
图6-1为简单过流保护的归总式原理图其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。
因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。
其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。
因此在实际使用中，广泛采用展开式原理图。
图6-2为展开式原理图其特点是以二次回路的每个独立电源来划分单元而进行编制的。
如交流电流回路、交流电压回路、直流控制回路、继电保护回路及信号回路等。
根据这个原则，必须将同属于一个元件的电流线圈、电压线圈以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表示。
展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。
图6-3为屏面布置图屏面布置图是加工制造屏柜和安装屏柜上设备的依据。
上面每个元件的排列、布置，系根据运行操作的合理性，并考虑维护运行和施工的方便来确定的，因此应按一定比例进行绘制，并标注尺寸。
图6-4为安装接线图成的接线图。
它标明了屏柜上各个元件的代表符号、顺序号，以及每个元件引出端子之间的连接情况，它是一种指导屏柜上配线工作的图纸。
