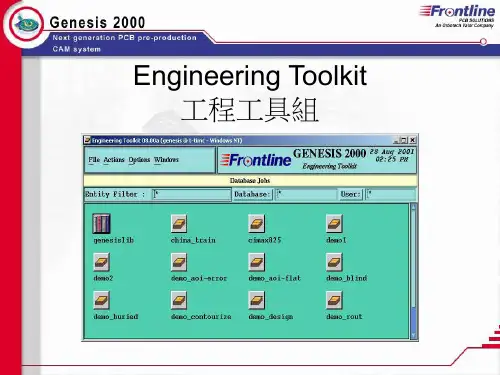

Genesis2000 快捷键总结总结了一下在genesis中所用到的快捷键,希望能对一些朋友能有所帮助. 在Engineering toolkit中ctrl+n 网络分析ctrl+o 网络优化ctrl+t 电测试管理ctrl+g 奥宝AOI窗口在Graphic Editorb 恢复至上次显示状态n 切换相邻feature(在加rout chain时特别有用)ctrl+a 手动缩放ctrl+b 删除选择的物件ctrl+c 复制ctrl+d 下移ctrl+e 指定放大缩小的中心ctrl+f 刷新ctrl+g 选择网格形式ctrl+h 满屏显示ctrl+i 放大ctrl+l 左移ctrl+m 4层或大于4层显示Ctrl+n 显示负的图形ctrl+o 缩小ctrl+p 打印ctrl+q 平行线拉伸ctrl+r 右移ctrl+s 捕捉功能ctrl+u 上移ctrl+v 粘贴ctrl+w 在实体、轮廓、骨架之间切换ctrl+x 移动ctrl+z 恢复到前一步操作alt+c 同层复制alt+d 移动三连线，角度不变alt+g 图形控制面板alt+h 帮助菜单arl+j 移动三连线，长度不变alt+l 线参数alt+n 选择参数alt+o 弹出倒角菜单alt+t 弹出转换菜单s+a 转换snap层s+c 捕捉到中心s+e 捕捉到边缘s+g 捕捉到栅格s+i 捕捉到交*点s+m 捕捉到中点s+o 关闭对齐s+p 捕捉到轮廓线s+s 捕捉到骨架1．删除成型线外之文字及文字框，同防焊2．检查文字线宽是否≥6mil,文字是否套在防焊及钻孔上,若线宽<6mil or套在防焊或钻孔上则需修改。
方法有三种：移动；放大或缩小；用防焊把其刮掉缩小或放大：选中此文字Edit Transform( Alt + t )Mode: ⊙Anchor AxisOperation: Rotate Mirror ⊙ScaleDuplicate: Yes ⊙No田Anchor : x _y_↙点击此处后，移动鼠标到文字处点击，之后又回到此窗口X scale:输入缩小或放大之比率Y scale:输入放大或缩小之比率点击OK，弹出对话框点击OK注：此方法只能缩小或放大文字之高度和宽度，并不能改变其线宽，若要放大或缩小线宽，方法如下：选中此文字Edit Resize Global Size中输入放大或缩小之比率。
例原线宽为5mil，若应最小输入6/5=1.2 corner control : ⊙No）若要移动，方法如下：选中此文字ctrl +x 按住M1键拖动鼠标文字到恰当位置，双击M键即可3．防焊套文字：（若缩小或移动仍无法使文字达到要求，则使用防焊刮掉套在其上之文字）方法如下：①打开防焊层为工作层：Edit Copy Other layer ②C1 or C2层定为工作层Destination :layer nameLayername : C1 or C2Invert :YesX offset :0 Y offset :oResize by:04．加板边文字：打开已排好版之PNL Add feature 点击A4．1若是内层阻流块上加文字，例加正的文字，选positive并去掉相应之大小阻流块4．2若是在C1、C2上加文字，也加正文字positive4．3在外层及上加蚀刻文字，既选negative（文字宽为25mm，高1.2mm，线宽7mil）5．StringText中输入：统将之料号（L1……S1……C1 ）、日期、D0 (1248) Check (1248) 例：53B6024A L1x 2002.03.19 D0 (1248) Check (1248)该软件使用Win2000/NT/XP/2003平台，长期运行非常稳定，兼容性极强。
采用Valor Genesis 2000 CAM系统，可将CAM作业流程依不同之层数及工料规格，做成多项标准之模块，自动化分析，编修数据处理，减少人工错误并增加作业效率。
1.D-code及Gerber自动输入，可分析原稿网络与客户所提供的EDA网络对比，避免人工输入错误的风险。
2.可根据对孔定义的属性及定义的数据补偿进行自动取刀，自动制作槽孔，并能输出适合各种类型钻机的钻孔程序，可避免由于人为计算、转换或疏漏造成钻孔错误并能提高效率，根据图形自动生成外形程序，且能绘制各外形尺寸的标识，可用于与客户沟通和外形操作人员实际测量检查。
并能自动加入补偿及钻孔其他如速度等参数。
3.自动削PADS、移线及自动内缩铜箔；阻焊层自动制作；原稿Net list与工作片Net list比较，避免CAM设计造成之人为疏失，并且大大提高CAM的工作效率。
3.自带菲林排版功能，自动拼版时此功能提供3－4种最佳拼版方案。
4.On line DRC(设计规则检查)设计全程，可避免功能信号被更动，线宽、间距信号，不因编修而变更。
5.可分析检查PCB Gerber如：(1) PWR GND断、短路(2) 钻孔是否遗漏(3) 焊垫是否遗漏(4) 防焊是否遗漏(5) 焊垫是否超出至防焊面(6) 文字或防焊是否沾到焊垫5.制程误差，计算机自动补偿。
6.自动计算分析，特性阻抗，多层搭叠。
7.CAM工作流程程序化，把公司所有的制程能力及标准写入ERF文件，CAM处理时自动调入，不因工程师不同而有品质上的差异。
资料在转换后传至外围之制程网络设备，如激光绘图机、成型机、钻孔机、计算机网络测试设备和自动比对光学机（AOI），皆可在计算机数值控制下进行。
8.编写Genesis DFM自动化程式（SCRIPTS）BGA镀金线的增加、动态线路焊盘的补偿、“垂头”补偿和平行间距优化均对于高密度设计提供自动编辑功能。
，由导入GERBER文件到输出到光绘机的所有CAM处理过程皆可由GENESIS2000软件控制，包括自动加电镀边、对位孔、靶孔、印刷孔等。
既减少CAM工程师的工作量也为公司节约了人财资源、缩短PCB制作的周期！上一篇:genesis文字操作流程下一篇:Genesis2001：清晰的管理界面，各个料号的存入方式直观，简单。
2：资料保密性强，每次启动需输入用户名和密码。
3：独立而系统的输入输出。
4：资料结构为二维表格的方式存在，精确的描述压合方式，板字构造及层别的属性定义。
5：Wheel模块及Symbol集中存放，方便任何环境随时调用。
6：人性化的图形编辑窗口和控制面板，有针对性的对成形区域内的部分进行修改。
7：对图形元素的属性极其敏感，有条不紊的按照各种需要进行自动修改和检查。
8：可调试参数任意修改，根据不同需要手动更改其运行的最佳方案。
9：自动而快速的封边程式，省去了整理板边的烦琐。
10：安全而高效的钻孔和锣边程式，根据定义的锣刀尺寸、补偿方向可以简单的自动添加锣程式。
11：根据不同的菲林尺寸，自动排列，节约菲林成本，增加其利用率12：无论正负叠加多少层，均可放在同一逻辑层。
Genesis 强大的编辑和修改功能：资料的读入1：拥有支持多达20几种读入格式，如：Gerber、Gerber274X、Dpf、Dxf、Plt、Excellon…….2:可以自行调整其读入格式，然后预览其图形，针对Gerber文件的D-code进行Wheel编辑，内置模块可将同种类型的D-code识别出来，减少编译次数，节约时间。
层别属性的定义1：可以按照板子的组合方式排列层次，定义不同的层次属性，并以颜色区分，层次可以任意增加、删除、拷贝和移动。
2：可以独立放置原稿、单PCS工作稿、SET连片和PANEL。
各个集合体系均可浏览和预视，并可以相互按照某种规则产生关联达到虚拟排版。
编辑窗口和工具1：简捷而方便的交互式面板，让人机沟通更直接，将常用的工具和安全指令设在窗口右边，随手可及。
2：面板上的层次分明，坐标随时监控，状态栏可以清晰显示当前的操作状态和图形数据的参数值。
3：主菜单的编辑栏拥有一般编辑（移动、旋转、镜像、拷贝、删除、追加、恢复、）和扩展编辑（延长、比例放大、排线移动而不改变角度或长度、各层之间的图形转移、尺寸及形状随意改变）。
4：图形及元素属性自由转换，任意调节和替换，正负极性相互转换和工作成形去的定义。
5：细化而强大的选择功能可以自身进行单选、连选、区域选择、非规则区域选择、网络选择、反选；更是对比参考层和层之间的选择，交错、关联、覆盖、被覆盖；还能依据极性、属性、形状大小进行过和追加；还有大铜皮的选择等等。
6：不论是测量还是图象的产生，均可抓取图形的端点、交点、边缘、网络、骨架、中心线、中心点及成形边框。
7：图形元素可以一一罗列，个数、大小、形状、极性一览无余，可以有针对性的图形进行高亮和选择更新。
8：区域切分与填充，可以对板内或板外的图形分割，剪切和填实。
9：专业的画线、填充及文字标识，存在方式多种多样。
10：线宽线距可以充分调整，线与线的连接、倒角，方框涨大及缩小，任何图象的复制与粘贴方便快速。
钻孔修改及检查1：Map 图与孔点图可以相互转换，且一气呵成，强大的钻孔管理器，可以对VIA孔、PTH孔、NPTH孔进行补偿、调节、高亮、刀具合并及每个孔的位置轨迹指示。
2：根据内外层的分布属性，可以检查出孔与孔的电器性能是否导通，还可以报告近孔、重孔、八字孔及每种孔的个数和位置，并判断是否间距离板边太近。
内层修改及检查1：针对内层的正负片进行不同的修改和优化，根据不同的孔径手动设定自己所需的最小隔离RING边及最优RING边。
2：自动删除独立PAD，可塑性的蜘蛛脚，随意调整。
3：可选择修改区域为成形线以内、可视窗口以内和所有区域,程序运行完后回逐条报告其修改的内容和未修改的内容。
4：自动检验隔离PAD、区域线、线宽、线距等等；自动填充微孔、缝隙，针对钻孔自动校正PAD的位置，加泪滴。
外层修改几检查1：对照绿油开窗PAD的属性定义SMD，按照自身要求调节参数，可以做PAD加大、PAD缩小、绕线、更改形状，对不满足间距的地方进行削切，然后报告所作动作的结果（可根据尺寸分屏显示）0特性介绍：运行线路自动检查功能，可侦测线路的线宽线距、孔环大小、NPTH孔距铜的距离PAD到PAD的间距、PAD 到线的间距、铜到板边的距离、端点、PAD、线、弧的个数及位置，同网络的间隙等等。
绿油修改及检查1：根据绿油覆盖定义PAD的RING环最优值及防止渗油露铜所需的间距参数、桥位大小，自动运行绿油修改程序，进行自动加大及自动削PAD，其结果会报告出来，以供价值评估。
2：强大的绿油检查功能，可检测出孔的开窗、PAD的开窗及绿油到锡的距离、开窗PAD到PAD的距离、细小缝隙、塞孔情况等等。
排版与拼列1：强有力的全自动或手动可以根据开料尺寸构成任意的虚拟排版方式，排好后还可以对单个或多个单只自动拷贝、删除、移动、镜像和旋转编辑。
