齿轮传动机构

齿轮传动机构工作原理齿轮传动机构是一种常见且广泛应用于各种机械设备中的传动方式。

它是利用相互啮合的齿轮来传递动力和运动的机构，具有传递大扭矩、平稳传动、传动效率高等优点。

本文将详细介绍齿轮传动机构的工作原理及其应用。

一、齿轮的基本概念和分类齿轮是一种特殊形状的圆盘状零件，其表面上有齿数固定、特定形状的齿。

根据齿轮传动的形式和结构特点，齿轮可以分为直齿轮、斜齿轮、蜗杆齿轮、锥齿轮等多种类型。

其中，直齿轮是最常见的一种，其齿轮齿面与齿轮轴线平行。

二、齿轮传动机构的工作原理齿轮传动机构是利用齿轮啮合形成相对运动，使输入轴和输出轴实现动力传递的一种传动方式。

其工作原理可以概括为以下几点：1. 齿轮的啮合：两个齿轮之间通过齿轮齿面的啮合来传递动力。

当输入齿轮转动时，齿轮轴上的齿与另一个齿轮的齿面接触，形成啮合，从而使另一个齿轮转动。

2. 齿轮的转速和转矩计算：根据齿轮传动的特点，我们可以通过齿轮的齿数和模数来计算齿轮的转速和转矩。

一般来说，输入轴和输出轴的转速和转矩之间存在一定的关系。

3. 齿轮传动的速比和力矩变化：根据齿轮的齿数和齿轮的模数，我们可以计算出齿轮传动的速比，即输出轴转速与输入轴转速的比值。

同时，齿轮传动可以改变输入轴的转矩大小，通常输出轴的转矩会比输入轴的转矩大。

4. 齿轮传动的密封和润滑：为了保证齿轮传动的正常工作，我们需要对齿轮传动机构进行密封和润滑处理。

密封可以防止外界的灰尘和杂质进入齿轮箱，润滑则可以减小齿轮之间的摩擦，提高传动效率。

三、齿轮传动机构的应用领域齿轮传动机构广泛应用于各种机械设备中，包括汽车、列车、飞机、工程机械、电动机等领域。

具体应用包括：1. 传动行走装置：齿轮传动机构常用于工程机械、农机等设备的传动行走装置中，通过齿轮的运动实现设备的前进、后退、转弯等动作。

2. 传动变速箱：齿轮传动机构是汽车、摩托车等车辆中常见的传动方式。

通过不同齿轮的组合，可以实现车辆的不同速度和扭矩要求。

齿轮传动机构的装配要点1.齿轮的选择：在装配齿轮传动机构之前，首先要选择合适的齿轮。

要根据传动的要求和工作条件，选择合适的齿轮材料和齿轮参数。

齿轮的模数、齿数、压力角等参数都会直接影响到传动的性能。

2.清洗和润滑：在进行齿轮传动机构的装配之前，要先进行清洗和润滑。

清洗齿轮和轴承以去除表面的污垢和油脂，以保证装配的质量。

润滑齿轮和轴承可以减少磨损和摩擦，延长使用寿命。

选择合适的润滑剂，进行润滑。

3.配合间隙的控制：在装配齿轮传动机构时，要注意控制配合间隙的大小。

配合间隙是齿轮传动机构中齿轮与轴承、轴的配合间隙，过大会导致传动精度下降，过小会增大装配难度和摩擦损失。

可以通过调整轴承座的厚度、使用间隙承载传动等方式来控制配合间隙。

4.轴的安装：在装配齿轮传动机构时，要将齿轮和轴进行正确的配合。

轴的安装要保证轴承的精度和质量，避免轴的弯曲和偏斜。

可以使用专用的轴承安装工具来确保轴的正确安装。

5.调整传动间隙：在装配齿轮传动机构之后，要进行传动间隙的调整。

传动间隙是指齿轮传动机构中齿轮啮合时的间隙，需要根据传动的要求和工作条件进行调整。

通常可以通过调整轴承座的位置、调整齿轮的位置等方式来调整传动间隙。

6.检查和测试：在装配齿轮传动机构之后，要进行检查和测试。

检查齿轮和轴的配合是否良好，是否存在松动和变形等问题。

可以使用专用的测试设备进行齿轮传动的性能测试，检查传动的工作是否稳定、噪声是否正常等。

7.调试和调整：在装配齿轮传动机构之后，要进行调试和调整。

通过运行传动装置，检查传动的工作是否正常，有无异常声音和振动等。

根据实际情况进行调整，确保传动装置的性能和使用寿命。

综上所述，齿轮传动机构的装配要点包括齿轮的选择、清洗和润滑、配合间隙的控制、轴的安装、调整传动间隙、检查和测试、调试和调整等。

在进行装配时，要注意操作的规范和要求，确保装配的质量和性能。

齿轮机构的工作原理特点
齿轮机构是一种常见的传动机构，它通过齿轮之间的啮合传递动力和运动。

其工作原理和特点如下：
工作原理：
1. 齿轮之间通过齿间啮合产生传动关系，其中一个齿轮称为驱动齿轮，另一个齿轮称为从动齿轮。

2. 当驱动齿轮转动时，齿轮的齿将从动齿轮的齿牙推动，使从动齿轮一起转动。

3. 齿轮大小不同会产生不同的转动速度和转矩比例。

特点：
1. 高传动效率：齿轮机构由于齿间啮合的特性，传动效率较高，通常可以达到95%以上。

2. 稳定的传动比：齿轮机构具有固定的传动比，可以准确地传递动力和运动。

3. 半径间隙传动：齿轮机构是通过齿间啮合进行传动，相对于其他摩擦传动方式，如皮带传动或链条传动，其传动性能更为稳定可靠。

4. 不可逆转性：常见的齿轮机构是通过大齿轮驱动小齿轮，所以在实际应用中很难出现从动齿轮推动驱动齿轮转动的情况，具有一定的不可逆性。

5. 较大的体积和重量：齿轮机构由于齿轮本身的特点，需要一定的空间和材料来实现传动，所以相对来说有一定的体积和重量。

总的来说，齿轮机构具有高效率、稳定的传动比和靠谱的传动性能，在机械传动
领域中得到广泛应用。

齿轮传动机构工作原理齿轮传动机构是一种常见的传动装置，通过齿轮的啮合来实现动力的传递和转速的调节。

它是各种机械设备中不可或缺的关键部件，具有稳定性高、传动效率高等特点。

本文将详细介绍齿轮传动机构的工作原理及其应用。

一、工作原理齿轮传动机构的工作原理主要依赖于齿轮的啮合。

齿轮有两种基本类型：直齿轮和斜齿轮。

当两个齿轮啮合时，它们通过齿的形状和尺寸来传递动力。

1.齿轮的啮合在齿轮的啮合过程中，较大齿轮称为主动齿轮，较小齿轮称为从动齿轮。

主动齿轮通过旋转带动从动齿轮转动，实现动力的传递。

两个齿轮的啮合需要使它们的齿距和模数相等，以确保齿轮的牙齿能正确地啮合。

2.转速的调节通过改变齿轮的齿数比，可以实现转速的调节。

如果主动齿轮的齿数比从动齿轮多，那么从动齿轮的转速就会比主动齿轮的转速更低，这被称为减速传动。

相反，如果主动齿轮的齿数比从动齿轮少，那么从动齿轮的转速就会比主动齿轮的转速更高，这被称为增速传动。

二、应用案例1.汽车传动系统齿轮传动机构广泛应用于汽车传动系统中，主要用于变速器和驱动桥的传动装置。

通过合理配置不同齿数的齿轮，可以实现汽车转速的调节和扭矩的放大。

2.工业机械设备齿轮传动机构也广泛应用于各种工业机械设备中，如风力发电机、起重机、机床等。

这些机械设备需要通过齿轮传动来实现高效能量传递和运动控制。

3.家用电器在家用电器中，齿轮传动机构通常用于洗衣机、搅拌机等设备，用于实现旋转和搅拌动作。

齿轮传动机构可以提供较大的扭矩输出，使得这些设备能够正常运行。

三、总结齿轮传动机构是一种基本的动力传递装置，其工作原理简单而有效。

通过齿轮的啮合和齿数比的变化，可以实现转速的调节和扭矩的放大。

齿轮传动机构在汽车、工业设备和家用电器中都具有重要的应用价值，为各种机械设备的正常工作提供了有力支持。

通过本文的介绍，相信读者对齿轮传动机构的工作原理有了更加深入的了解。

这种传动机构的应用领域广泛，未来随着科技的进步和创新，齿轮传动机构将会有更多的应用场景。

传动机构齿轮介绍齿轮是一种常见的传动机构，它由两个或多个互相啮合的齿轮组成。

齿轮传动广泛应用于机械设备中，是一种可靠的力量传递和转速变换机构。

本文将详细介绍齿轮的定义、分类、工作原理以及应用领域。

一、定义齿轮是一种带有不均匀加工齿形的圆盘，齿轮上的齿数相等，而且这些齿在相接触处彼此啮合。

两个齿轮相互啮合时，通过齿间的相对运动，实现力量的传递与转速的变换。

二、分类根据齿轮的结构形式可以将其分为以下几类：1.平行轴齿轮：两个齿轮的轴线平行，常见有直齿轮、斜齿轮、锥齿轮等。

2.交轴齿轮：两个齿轮的轴线相交于一点，常见有锥面齿轮、蜗杆齿轮等。

3.平面齿轮：两个齿轮的齿面是平面，一般用于变速器中。

4.曲面齿轮：齿面是曲面，常见有螺旋齿轮、圆弧齿轮等。

5.外啮合齿轮：齿轮的齿位在齿圈的外部，常见有外齿直齿轮。

6.内啮合齿轮：齿轮的齿位在齿圈的内部，常见有内齿轮。

三、工作原理齿轮传动的工作原理基于齿轮的啮合。

当齿轮1以一定的转速旋转时，其齿与齿轮2的齿相互接触，齿间的力矩传递到齿轮2上，使其旋转。

根据齿轮的参数，如齿数和模数等，可以计算出齿轮1与齿轮2之间的转速比。

同时，齿轮的啮合还能实现力矩的变换和转速的变化。

齿轮传动的优点包括高效率、传递力矩大、转速稳定等，但也存在一些缺点，如噪音较大、精度要求高等。

四、应用领域齿轮传动广泛应用于机械设备中，下面列举几个常见的应用领域：1.汽车行业：齿轮传动被广泛用于汽车发动机、变速器、差速器等部件上，实现驱动力传递、转速变换等功能。

2.机械制造：在各种机械设备中，齿轮传动被用于传动系统中，如机床、起重机、输送机等。

3.能源行业：齿轮传动被应用于风力发电机、水力发电机、火力发电机组等，实现能源转化和传递。

4.航空航天：航空航天领域对齿轮传动的要求更高，齿轮传动被应用于飞机起落架、飞轮、涡轮机等部件上。

总之，齿轮传动作为一种重要的传动机构，已经广泛应用于各个领域。

随着科技的不断进步，齿轮传动的性能也在不断提高，使得机械设备更加高效、稳定和可靠。

齿轮传动机构的主要失效形式包括以下几种：
1. 齿面磨损：由于齿轮之间的摩擦和滑动，齿面会发生磨损，导致齿轮的承载能力下降。

2. 齿面疲劳：齿轮在长期运行过程中，由于受到周期性载荷的作用，齿面上会出现裂纹和剥落现象，最终导致齿轮的失效。

3. 齿面塑性变形：当齿轮承受过大的负载时，齿面会发生塑性变形，从而导致齿轮的失效。

4. 齿面剥落：在齿轮传动中，由于齿面受到冲击载荷的作用，齿面会出现剥落现象，从而影响齿轮的承载能力。

5. 齿面断裂：当齿轮受到过大的冲击载荷或过大的负载时，齿面会发生断裂，从而导致齿轮的失效。

为了避免齿轮传动机构的失效，需要在设计和制造过程中采取相应的措施，如选择合适的材料、优化齿轮的几何形状和参数、加强齿轮的润滑和冷却等。

此外，在运行过程中，还需要定期进行检查和维护，及时发现和解决问题，以保证齿轮传动机构的正常运行。

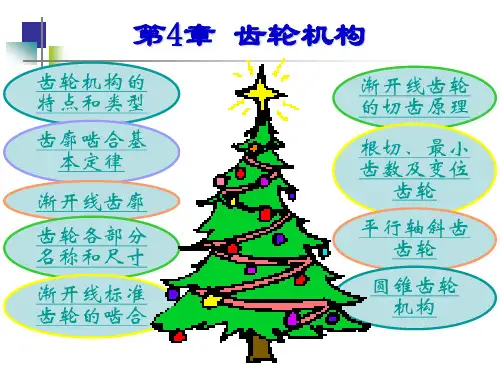

第六章齿轮传动第六章齿轮传动§6.1齿轮机构的应⽤和分类齿轮机构是历史上应⽤最早的传动机构之⼀，被⼴泛地应⽤于传递空间任意两轴间的运动和动⼒。

它与其它机械传动相⽐，具有传递功率⼤、效率⾼、传动⽐准确、使⽤寿命长、⼯作安全可靠等特点。

但是要求有较⾼的制造和安装精度，成本较⾼；不宜在两轴中⼼距很⼤的场合使⽤。

⼀、齿轮传动类型按齿轮轴线位置分：平⾯齿轮机构（圆柱齿轮）；空间（⽤来传递两相交轴或交错轴）平⾯齿轮机构：1、直齿圆柱齿轮机构（直齿轮）——①外啮合；②内啮合；③齿轮齿条平⾏轴斜齿齿轮机构（斜⼀）：①外；②内；③齿轮齿条2、空间齿轮机构：圆锥齿轮机构——①直齿；②斜⼀；③曲线齿交错轴斜齿轮机构：⼆、基本要求对齿轮传动提出了以下的要求：1、传动平稳、可靠，能保证实现瞬时⾓速⽐（传动⽐）恒定；即对不同⽤途的齿轮，要求不同程度的⼯作平稳性指标，使齿轮传动中产⽣的振动、噪声在允许的范围内，保证机器的正常⼯作。

2、有⾜够的承载能⼒。

即要求齿轮尺⼨⼩、重量轻，能传递较⼤的⼒，有较长的使⽤寿命。

也就是在⼯作过程中不折齿、齿⾯不点蚀，不产⽣严重磨损⽽失效。

§6.2 齿廓啮合基本定理对齿轮传动的基本要求之⼀，是两齿轮的瞬时⾓速度之⽐必须恒定我们可以得到齿廓啮合基本定理：任意⼀瞬时相互啮合传动的⼀对齿轮，其传动⽐与两啮合齿轮齿廓接触点公法线分两轮连⼼线的两线段长成正⽐。

若要求两齿轮的传动⽐为常数，P点应为定点。

所以我们得到两齿轮作定传动⽐传动的齿廓啮合条件是：两齿廓在任⼀位置接触点处的公法线必须与两齿轮的连⼼线始终交于⼀固定点。

当两轮作定传动⽐传动时，节点P在两轮的运动平⾯上的轨迹是两个圆，我们分别称其为轮1和轮2的节圆，节圆半径分别为和。

由于两节圆在P点相切，并且P点处两轮的圆周速度相等，即：，故两齿轮啮合传动可视为两轮的节圆在作纯滚动。

⽬前常⽤的齿廓曲线有渐开线、摆线和变态摆线等，随着⽣产和科学的发展，新的齿廓曲线将会不断出现。

齿轮传动1．传动系统传递功率，传递运动。

变速传动系统的基本要求：1）满足传动比的要求2）满足传递功率的要求3）较高的传动效率4）具有足够的工作寿命5）满足振动、噪声的要求6）尺寸小，质量轻，结构简单，造价低7）便于维修回转运动传动机构：摩擦传动：皮带传动、摩擦轮传动——传动平稳，噪声小。

啮合传动：齿轮传动、蜗杆传动、链传动——传动比准确。

齿轮传动机构的特点：齿轮机构是现代机械中应用最广泛的传动机构，用于传递空间任意两轴或多轴之间的运动和动力。

齿轮传动主要优点：传动效率高，结构紧凑，工作可靠、寿命长，传动比准确。

齿轮机构主要缺点：制造及安装精度要求高，价格较贵，不宜用于两轴间距离较大的场合。

齿轮传动比选择一般取i≤4~8。

大于8时，用多级传动，可减小系统尺寸。

多级传动中传动比的分配：考虑传递的扭矩，可“快小慢大”，即靠高速端的速度改变较小，靠低速端的速度改变较大。

对于减速机构，其传动比就是“前小后大”。

这样可使中间传动构件转速较高而扭矩较小，所需尺寸小。

2．齿轮传动概述齿轮传动机构的分类：齿轮传动机构的分类按轴的相对位置平行轴齿轮传动机构——平面齿轮传动机构相交轴齿轮传动机构、交错轴齿轮传动机构——空间齿轮传动机构按齿线相对齿轮体母线相对位置直齿、斜齿、人字齿、曲线齿按齿廓曲线渐开线齿、摆线齿、圆弧齿按齿轮传动机构的工作条件闭式传动——齿轮封闭在箱体内，润滑良好；开式传动——齿轮是完全外露的，不能保证良好润滑；半开式传动——半开式传动的齿轮浸在油池内，装有防护罩，不封闭按齿面硬度软齿面（≤350HB）、硬齿面（>350HB）平行轴齿轮传动（圆柱齿轮传动）gear pairwithparallelaxes直齿Spur gears斜齿helical gear人字齿double-helical gear齿轮齿条rack and pinion内齿轮internal gear斜齿内齿轮传动helical internal gear相交轴齿轮传动(圆锥齿轮传动)gear pairwithintersectingaxles直齿straight bevel gear斜齿helical bevel gear曲线齿spiral bevel gear交错轴齿轮传动(螺旋齿轮传动)gear pairwithnon-parallel斜齿crossed helical gear蜗杆蜗轮worm and worm gear准双曲面齿轮hypoid gear齿轮传动的基本要求：在齿轮传动机构的研究、设计和生产中，一般要满足以下两个基本要求：1）传动平稳——在传动中保持瞬时传动比不变，冲击、振动及噪音尽量小。
