通用示波器的使用

实验十 示波器的使用[实验目的]1.了解示波器的结构和原理。

2.掌握示波器各旋钮的作用和使用方法。

3.学会用示波器观察电信号波形和李萨如图形、测量电压、频率和相位等。

[仪器和用具]示波器一台、信号发生器一台、电阻箱一个、标准电感一台、标准电容器一台、导线若干。

[实验原理]阴极射线示波器简称为示波器，它可显示电信号变化过程的图形，以及两个相关量的函数图形。

在现代科学技术领域中，各种电学量、磁学量和非电量转换来的电信号均可用示波器进行观察和测量。

一、示波器的构造和工作原理通用示波器一般由示波管、扫描发生器、XY 偏转系统、同步系统以及电源五个部分组成（如图8-1所示）：Y Y Y轴输入图8-1示波器的组成下面分别简单说明之。

1、示波管图8-2示波管电极构造图左端为一电子枪，右端为荧光屏。

电子枪加热后发射电子束，电子在阳极电压的作用下经加速，聚焦后打在荧光屏上，屏上的荧光物即发光形成一亮点。

在电子枪与荧光屏之间有两对相互垂直的平行极板，称为偏转板。

横向一对称为X 轴偏转板（又称水平偏转板或横偏）。

纵向一对称为Y 轴偏转板（又称垂直偏转板或纵偏）。

如果偏转板上加上电压，则平行板间建立起电场，当电子束通过偏转板间时，将受电场的作用而发生偏转，从而使电子束在荧光屏上的亮点位置也随着改变。

2、扫描发生器扫描发生器就是锯齿形电压发生器，他能输出一个锯齿形的电压（如图8-3所示）：图8-3 锯齿波电压此电压在（-E ，+E ）范围内变化。

电压从-E 开始随时间线形地增加到+E ，然后突然返回到-E ，再从-E 开始随时间线性地增加，周而复始。

从-E 到+E 的过程叫正程，从+E 到-E 的过程叫逆程。

一个正程和一个逆程称为一个周期。

把扫描发生器输出的锯齿电压加在水平偏转板两端，则平行板间产生一个随锯齿电压变化而变化的电场，此变化电场使电子束在荧光屏上的光点移动，锯齿形的正程电压使光点从右向左匀速地移动（这个过程叫做扫描），而逆程电压则使光点迅-E+EV x速从右端返回左端（这个过程叫做回描）。

⽰波器的使⽤⽅法⽰波器的使⽤⽅法在家电维修的过程中使⽤⽰波器已⼗分普遍。

通过⽰波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进⾏⽐较，从⽽迅速、准确地找到故障原因。

正确、熟练地使⽤⽰波器，是初学维修⼈员的⼀项基本功能。

虽然⽰波器的牌号、型号、品种繁多，但其基本组成和功能却⼤同⼩异，本⽂介绍通⽤⽰波器的使⽤⽅法。

⼀、⾯板介绍1.亮度和聚焦旋钮亮度调节旋钮⽤于调节光迹的亮度（有些⽰波器称为"辉度"），使⽤时应使亮度适当，若过亮，容易损坏⽰波管。

聚焦调节旋钮⽤于调节光迹的聚焦（粗细）程度，使⽤时以图形清晰为佳。

2.信号输⼊通道常⽤⽰波器多为双踪⽰波器，有两个输⼊通道，分别为通道1（CH1）和通道2（CH2），可分别接上⽰波器探头，再将⽰波器外壳接地，探针插⾄待测部位进⾏测量。

3.通道选择键（垂直⽅式选择）常⽤⽰波器有五个通道选择键：（1）CH1：通道1单独显⽰；（2）CH2：通道2单独显⽰；（3）ALT：两通道交替显⽰；（4）CHOP：两通道断续显⽰，⽤于扫描速度较慢时双踪显⽰；（5）ADD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输⼊信号的幅度调节旋钮的位置，将该旋钮指⽰的数值（如0.5V/div，表⽰垂直⽅向每格幅度为0.5V）乘以被测信号在屏幕垂直⽅向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮⽤于调节被测信号光迹在屏幕垂直⽅向的位置。

6.⽔平扫描调节旋钮调节⽔平速度，应根据输⼊信号的频率调节旋钮的位置，将该旋钮指⽰数值（如0.5ms/div，表⽰⽔平⽅向每格时间为0.5ms），乘以被测信号⼀个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.⽔平位置调节旋钮⽤于调节被测信号光迹在屏幕⽔平⽅向的位置。

8.触发⽅式选择⽰波器通常有四种触发⽅式：（1）常态（NORM）：⽆信号时，屏幕上⽆显⽰；有信号时，与电平控制配合显⽰稳定波形；（2）⾃动（AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时与电平控制配合显⽰稳定的波形；（3）电视场（TV）：⽤于显⽰电视场信号；（4）峰值⾃动（P-P AUTO）：⽆信号时，屏幕上显⽰光迹；有信号时，⽆需调节电平即能获得稳定波形显⽰。

常见示波器面板功能键、钮的标示及作用，示波器的使用常见示波器面板功能键、钮的标示及作用，示波器的使用常见示波器面板功能键、钮的标示及作用，示波器的使用2010-12-15 09:01 示波器的型号多种多样，其中无使用说明书的示波器占很大比例，这对于初次使用示波器的初学者十分不便。

本文根据实践经验，就如何操作无使用说明书的示波器作简单介绍，希望能给初学者带来帮助。

一、常见示波器面板功能键、钮的标示及作用1.POWER(电源开关):接通或关断整机输入电源。

2.FOCUS(聚焦)和ASTIG(辅助聚焦):常为套轴电位器，用于调整波形的清晰度。

3.ROTATION(扫描轨迹旋转控制):调整此旋钮可以使光迹和座标水平线平行。

4.ILLUM(坐标刻度照明):用于照亮内刻度坐标。

5.A/B INTEN(A/B亮度控制):通常为套轴电位器，作用是调节A和B扫描光迹的亮度。

6.CAL 0.5Vp-p(校正信号输出):提供0.5Vp-p且从0电平开始的正向方波电压，用于校正示波器。

7.VOLTS/div(电压量程选择):通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程;中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。

8.CH1和CH2(输入信号插座):为示波器提供输入信号。

9.AC GND DC(输入耦合开关):用于选择输入信号的耦合方式。

10.GRIG SEL(内同步选择):按下此键，以CH1和CH2分别作为内同步信号源。

11.CH POL(信号倒相):按下此键，输入信号倒相180?。

12.VERTICAL MODE(垂直工作方式选择):分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。

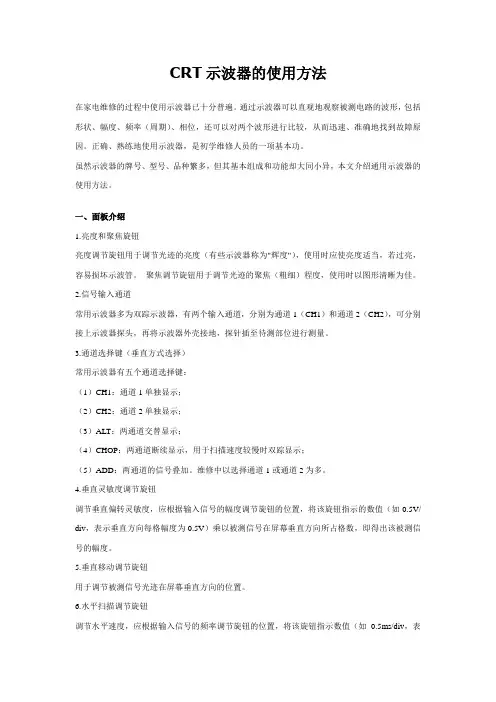

CRT示波器的使用方法在家电维修的过程中使用示波器已十分普遍。

通过示波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进行比较，从而迅速、准确地找到故障原因。

正确、熟练地使用示波器，是初学维修人员的一项基本功。

虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异，本文介绍通用示波器的使用方法。

一、面板介绍1.亮度和聚焦旋钮亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。

聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。

2.信号输入通道常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。

3.通道选择键（垂直方式选择）常用示波器有五个通道选择键：（1）CH1：通道1单独显示；（2）CH2：通道2单独显示；（3）A L T：两通道交替显示；（4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；（5）A DD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/ div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮用于调节被测信号光迹在屏幕垂直方向的位置。

6.水平扫描调节旋钮调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.水平位置调节旋钮用于调节被测信号光迹在屏幕水平方向的位置。

8.触发方式选择示波器通常有四种触发方式：（1）常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；（2）自动（A UTO）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；（3）电视场（TV）：用于显示电视场信号；（4）峰值自动（P-P AUTO）：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。
