电气控制线路的编号与接线

电线编号代表什么意思？如果接错会产生什么后果？

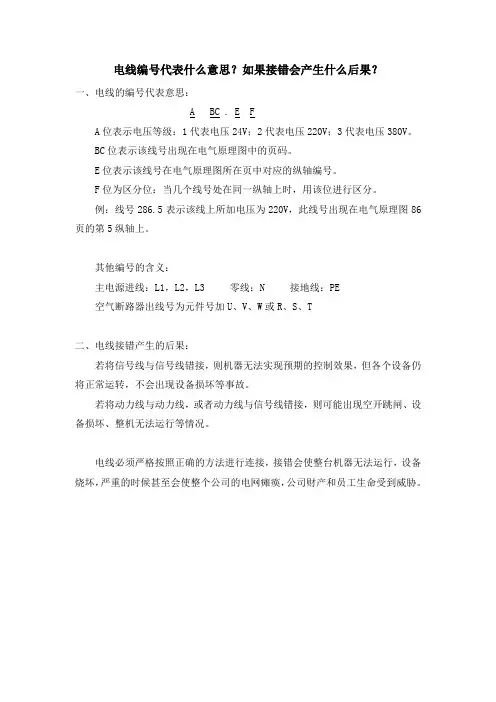

一、电线的编号代表意思：
A BC . E F
A位表示电压等级：1代表电压24V；2代表电压220V；3代表电压380V。

BC位表示该线号出现在电气原理图中的页码。

E位表示该线号在电气原理图所在页中对应的纵轴编号。

F位为区分位：当几个线号处在同一纵轴上时，用该位进行区分。

例：线号286.5表示该线上所加电压为220V，此线号出现在电气原理图86页的第5纵轴上。

其他编号的含义：
主电源进线：L1，L2，L3 零线：N 接地线：PE
空气断路器出线号为元件号加U、V、W或R、S、T
二、电线接错产生的后果：
若将信号线与信号线错接，则机器无法实现预期的控制效果，但各个设备仍将正常运转，不会出现设备损坏等事故。

若将动力线与动力线，或者动力线与信号线错接，则可能出现空开跳闸、设备损坏、整机无法运行等情况。

电线必须严格按照正确的方法进行连接，接错会使整台机器无法运行，设备烧坏，严重的时候甚至会使整个公司的电网瘫痪，公司财产和员工生命受到威胁。

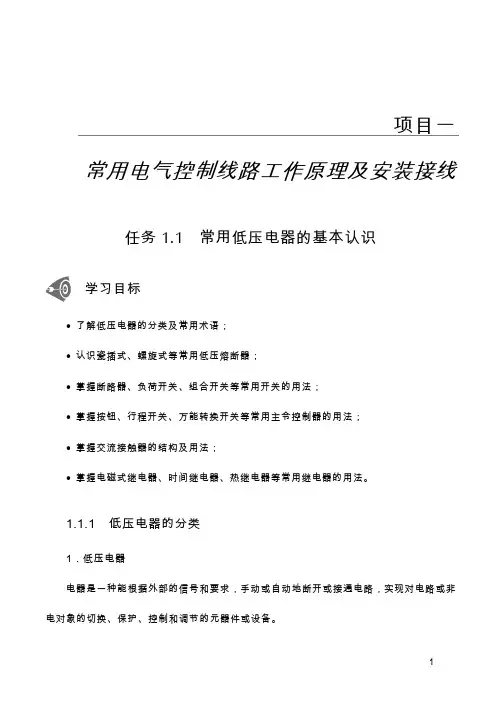

项目一常用电气控制线路工作原理及安装接线任务1.1 常用低压电器的基本认识学习目标了解低压电器的分类及常用术语；认识瓷插式、螺旋式等常用低压熔断器；掌握断路器、负荷开关、组合开关等常用开关的用法；掌握按钮、行程开关、万能转换开关等常用主令控制器的用法；掌握交流接触器的结构及用法；掌握电磁式继电器、时间继电器、热继电器等常用继电器的用法。

1.1.1 低压电器的分类1．低压电器电器是一种能根据外部的信号和要求，手动或自动地断开或接通电路，实现对电路或非电对象的切换、保护、控制和调节的元器件或设备。

电气与电器的区别：电气是一个抽象概念，范围较广，功能强大；电器是具体的、简单的能实现一定功能的元器件。

工作在交流额定电压 1 200 V 以下、频率为 50 Hz 或者直流额定电压 1 500 V 以下的电器称为低压电器；反之则称为高压电器。

2．低压电器的分类低压电器的种类繁多，分类方法也很多，常见的分类如图 1.1 所示。

图1.1 低压电器的分类图 1.2 所示是几种常见的低压电器。

图1.2 常见低压电器1.1.2 低压熔断器1．作 用熔断器简称保险丝，用于短路保护，使用时应串接于被保护电路中。

正常情况下，熔断器相当于一段导线，当发生短路故障时，熔体迅速熔断并切断电路，从而起到保护线路和电气设备的作用。

2．特 点结构简单，体积小，重量轻，价格便宜，动作可靠，使用维护方便。

3．分 类瓷插式 RC；螺旋式 RL；有填料式 RT；无填料密封式 RM；快速熔断器 RS 和自恢复熔断器。

4．螺旋式熔断器的外形及符号螺旋式熔断器的外形及符号如图 1.3（a）、（b）所示。

（a）外形（b）符号图1.3 螺旋式熔断器的外形及符号5．熔断器的型号及其含义熔断器的型号及其含义如图 1.4 所示。

图1.4 熔断器的型号及其含义C—瓷插式；L—螺旋式；M—无填料封闭管式；T—有填料封闭管式；S—快速式1.1.3 低压开关1．低压断路器1）作用低压断路器又叫自动空气开关或自动空气断路器，它不仅可以接通和分断正常负载电流、电动机工作电流和过载电流，而且可以接通和分断短路电流。

控制线路的编号与接线方法

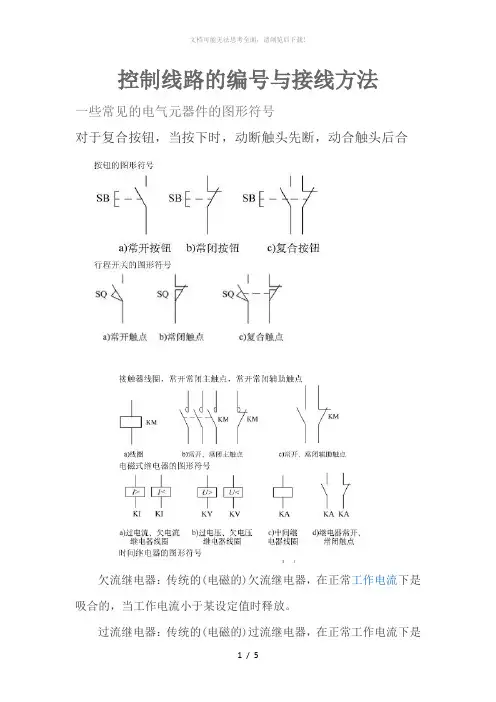

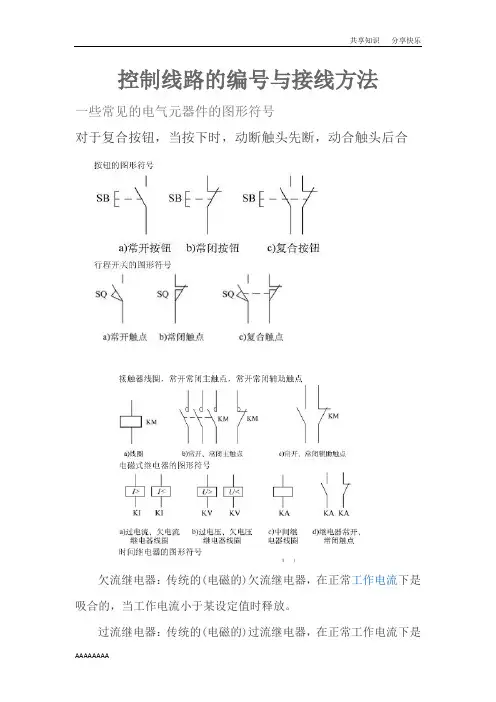

一些常见的电气元器件的图形符号
对于复合按钮，当按下时，动断触头先断，动合触头后合
欠流继电器：传统的(电磁的)欠流继电器，在正常工作电流下是吸合的，当工作电流小于某设定值时释放。

过流继电器：传统的(电磁的)过流继电器，在正常工作电流下是
不吸合的，当工作电流大于某设定值时吸合。

电动机正反转控制电路
对于电气控制线路的编号要遵循“自上而下，从左往右”原则
技巧：
（1）控制线路就是点对点采用1、2、3、4、5、6----方法编的接线图不易接漏。

若是水平布图，数字编号按自上而下的顺序，垂直的电路图形通常编号的顺序是从上至下、由左至右依次进行编写。

每一个电气接点有一个唯一的接线编号，编号可依次递增。

（2）主回路线号的编写。

三相电源自上而下编号为L1、L2、和L3，经电源开关后出线上依次编号为U1、V1和W1，每经过一个电器元件的接线桩编号要递增，如U1、V1和W1递增后为U2、V2和W2……。

如果是多台电动机的编号，为了不引起混淆，可在字母的前面冠以数字来区分，如1U、1V和1W；2U、2V和2W，1L1、1L2、和1L3。

控制线路的编号与接线方法
一些常见的电气元器件的图形符号
对于复合按钮，当按下时，动断触头先断，动合触头后合
欠流继电器：传统的(电磁的)欠流继电器，在正常工作电流下是吸合的，当工作电流小于某设定值时释放。

过流继电器：传统的(电磁的)过流继电器，在正常工作电流下是
不吸合的，当工作电流大于某设定值时吸合。

电动机正反转控制电路
对于电气控制线路的编号要遵循“自上而下，从左往右”原则
技巧：
（1）控制线路就是点对点采用1、2、3、4、5、6----方法编的接线图不易接漏。

若是水平布图，数字编号按自上而下的顺序，垂直的电路图形通常编号的顺序是从上至下、由左至右依次进行编写。

每一个电气接点有一个唯一的接线编号，编号可依次递增。

（2）主回路线号的编写。

三相电源自上而下编号为L1、L2、和L3，经电源开关后出线上依次编号为U1、V1和W1，每经过一个电器元件的接线桩编号要递增，如U1、V1和W1递增后为U2、V2和W2……。

如果是多台电动机的编号，为了不引起混淆，可在字母的前面冠以数字来区分，如1U、1V和1W；2U、2V和2W，1L1、1L2、和1L3。

⼗分钟教你看懂电⽓接线图！1电⽓接线图识读⽅法1.⾸先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是⼀样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图⾥⽤到了⼏个。

3.接线图⾥把每个引线去向和线号都表明了，⽐如1号元件（HG）的右侧注明2：1，表⽰导线去向是2号元件（HR）的接线端⼦1。

同样2号元件的右侧1：1表明导线去向是1号元件的端⼦1，同时还有⼀根去了端⼦XT:的2号端⼦，如此这般。

4.通过对⽐接线图和原理图，还能发现设计遗漏和错误捏。

（⽐如原理图上使⽤了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电⽓接线图分⼀次接线图和⼆次接线图，由于⼀次设备很少，图也显得很简单，⼆次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图⽬的是指导我们接线安装、⽅便⽇后维护、快速查找故障。

2电⽓接线图识读步骤先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图⼀般表达电⽓设备和元器件的相对位置、⽂字符号、端⼦号、导线号、导线类型、导线截⾯等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同⼀电器的各元件根据其实际结构，使⽤与把原理图相同的图形符号画在⼀起，并⽤点画线框上，其⽂字符号以及接线端⼦的编号应与原理图中的标注⼀致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可⽤连续线和中断线来表⽰。

凡导线⾛向相同的可以合并⽤线束来表⽰，到达接线端⼦板或电器元件的连接点时再分别画出。

在⽤线束表⽰导线组、电缆等时可⽤加粗的线条表⽰，在不引起误解的情况下也可采⽤部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引⼊端开始，经开关、线路、到⽤电设备；⼆次回路阅读也要从电源出发，按照元器件的顺序依次分析。

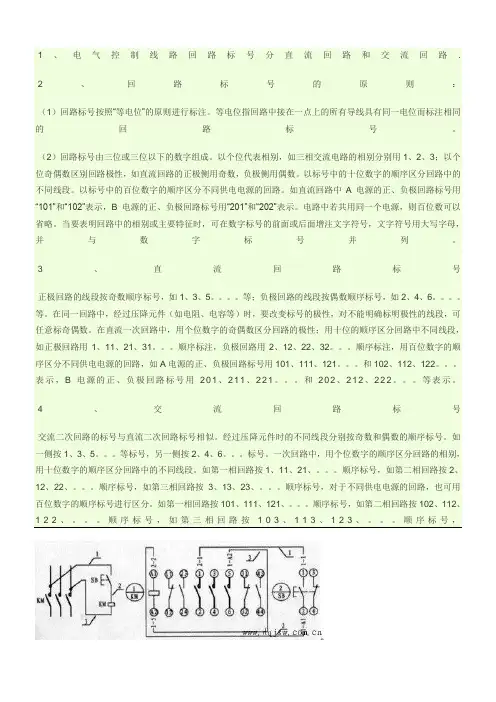

1、电气控制线路回路标号分直流回路和交流回路.2、回路标号的原则：（1）回路标号按照“等电位”的原则进行标注。

等电位指回路中接在一点上的所有导线具有同一电位而标注相同的回路标号。

（2）回路标号由三位或三位以下的数字组成。

以个位代表相别，如三相交流电路的相别分别用1、2、3；以个位奇偶数区别回路极性，如直流回路的正极侧用奇数，负极侧用偶数。

以标号中的十位数字的顺序区分回路中的不同线段。

以标号中的百位数字的顺序区分不同供电电源的回路。

如直流回路中A电源的正、负极回路标号用“101”和“102”表示，B电源的正、负极回路标号用“201”和“202”表示。

电路中若共用同一个电源，则百位数可以省略。

当要表明回路中的相别或主要特征时，可在数字标号的前面或后面增注文字符号，文字符号用大写字母，并与数字标号并列。

3、直流回路标号正极回路的线段按奇数顺序标号，如1、3、5。

等；负极回路的线段按偶数顺序标号，如2、4、6。

等。

在同一回路中，经过压降元件（如电阻、电容等）时，要改变标号的极性，对不能明确标明极性的线段，可任意标奇偶数。

在直流一次回路中，用个位数字的奇偶数区分回路的极性；用十位的顺序区分回路中不同线段，如正极回路用1、11、21、31。

顺序标注，负极回路用2、12、22、32。

顺序标注，用百位数字的顺序区分不同供电电源的回路，如A电源的正、负极回路标号用101、111、121。

和102、112、122。

表示，B电源的正、负极回路标号用201、211、221。

和202、212、222。

等表示。

4、交流回路标号交流二次回路的标号与直流二次回路标号相似。

经过压降元件时的不同线段分别按奇数和偶数的顺序标号。

如一侧按1、3、5。

等标号，另一侧按2、4、6。

标号。

一次回路中，用个位数字的顺序区分回路的相别，用十位数字的顺序区分回路中的不同线段。

如第一相回路按1、11、21、。

顺序标号，如第二相回路按2、12、22、。

接线图绘制规则一、对电气安装接线图的要求电气安装接线图主要用于指导相关人员对电气设备进行合理的安装配线、接线、查线、线路检查、线路维修和故障处理。

电气接线图是用来组织排列电气控制设备中各个零部件的端口编号和该端口的导线电缆编号，以及接线端子排的编号。

在图中要表示出各电气设备、电气元件之间的实际接线情况，并标注出外部接线所需的数据。

在电气安装接线图中各电气元件的文字符号、元件连接顺序、线路号码编制都必须与电气原理图一致。

在绘制电气安装接线图时有以下几点注意事项。

（1）接线图中一般应示出如下内容：电气设备和电气元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。

（2）所有的电气设备和电气元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。

（3）接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡走向相同的导线可以合并，用线束来表示，到达接线端子板或电气元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，应标注清楚导线及套管、穿线管的型号、根数和规格。

二、接线图包含的内容电气接线图是表示电气控制系统中各项目（包括电气元件、组件、设备等）之间连接关系、连线种类和敷设路线等详细信息的电气图。

电气接线图是检查电路和维修电路不可缺少的技术文件。

根据表达对象和用途不同，可细分为单元接线图、互连接线图和端子接线图等。

常用电气接线图包括：一次接线图（或称主接线图），二次接线图（或称控制电路接线图）和电气部件接线图三种。

1．端子功能图表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

2．接线图或接线表接线图或接线表表示成套电气控制设备或装置的连接关系，是用于接线和检查的一种简图或表格。

导线连接的基本要求1、连接点处接触紧密，接触电阻小，稳定性好，与同长度同截面导线的电阻比应不大于1-1.2倍；2、接头的机械强度应不小于导线机械强度的80-90%；3、耐腐蚀，对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀；4、不同线号的导线及不同金属的导线不得在受张力的地方连接；5、接头的绝缘强度应与导线的绝缘强度一样；6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自的方法；7、导线的连接应采用压接或焊接（管压接法、电阻焊法、气焊法、封端连接）；8、单股小截面铜、铝导线联接时，可将铜线涮锡后再相互联接，6平方毫米以下铜导线可采用缠绕法连接；9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹。

1.电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。

电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。

2.电气元件及其组装板的安装结构应尽量考虑进行正面拆装。

3.如有可能，元件的安装紧固件应做成能在正面紧固及松托。

4.各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

5.发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

6.二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。

7.电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。

8.柜内的PLC等电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。

图形符号通常用于图样或其它文件，以表SQFU SA电动机绕组首端分别用电气图绘制－基本原则控制电路主电路电气控制原理图一般分主电路和控制电路、信号及照明电路电气图绘制－基本原则同一元件的各个部件按其在电路中所起作用，图形符号可以不画在一起，但文字符号必须相同电气图绘制－基本原则电器的线圈、信号灯等耗能元件直接与下水平电源线连接电气图绘制－基本原则尽可能减少线条和避免线条交叉。

各导线之间有联系的，在导线交点处画一个实心圆点电气图绘制－基本原则所有电器触点均按没有通电或没有外力作用的状态绘制电气图绘制－基本原则每个电路的功能用文字符号表明在上部的用途栏原理图分为若干图区并用阿拉伯数字编号，处在原理图下部。

电气图绘制－基本原则接触器线圈文字下方有两条竖线分成左中右三栏，分别显示主触点、辅助常开触点和辅助常闭触点所在图区电气图绘制－基本原则继电器线圈文字下方有一条竖线分成左右两栏，分别辅助常开触点和辅助常闭触点所在图区31行程控制电路自动工作循环后停在原位程序控制1SB KM得电并自锁电动机带动工作部件运动工作循环结束回到原位1ST1ST 和2ST 工作部件在原位时受压，次序是:此线路既符合工作要求,又便于操作, 是一个比较完善的线路,只是多用了一个行程开关和一个中间继电器.工作部件离开原位：先松1ST(闭合)，后松2ST (闭合)。

工作部件回原位时：先压2ST(断开)，后压1ST(断开)。

2ST1ST原位工作部件从原位离开时：先松1ST(闭合)，后松2ST (闭合)。

2ST 1ST(1)工作元件在原位，1ST ,2ST 受压断开。

电气常用新旧文字符号对照表附表一二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点31 JSJ 加速继电器2 WJ 温度继电器32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器34 WH 有功电度表5 LH 电流互感器35 XKJ 选控继电器6 ZCH 重合闸继电器36 VARH 无功电度表7 YH 电压互感器37 XCJ 选测继电器8 BCJ 保护继电器38 KK 控制开关9 HQ 合闸线圈39 FJ 复归继电器10 ZJ 中间继电器40 HK 转换开关11 HC 合闸接触器41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器42 ZK 自动开关13 TQ 跳闸线圈43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器44 CK 测量转换开关15 LJ 电流继电器45 XJJ 信号监察继电器16 HJ 合闸继电器46 XK 信号转换开关17 YJ 电压继电器47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器48 DK 刀开关19 SJ 时间继电器49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器50 MK 灭磁开关21 CJ 差动继电器51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器53 V 电压表24 JJ 监察继电器54 XWK 限位开关25 XJ 信号继电器55 W 有功功率表26 SXJ 事故信号中间继电器56 XD 信号灯27 RJ 热继电器57 WAR 无功功率表28 YXJ 预告信号中间继电器58 LD 绿色信号灯29 BSJ 闭锁继电器59 STK 手动同期转换开关30 HZ 频率表60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 红色信号灯91 YM 电压互感器二次电压小母线62 RD 熔断器92 L 电感63 GD 光字牌93 ZM 转角变压器小母线64 JRD 击穿保险94 D 二极管65 WS 位置指示灯 95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器97 Z 整流器68 KM 控制回路小母线98 DS 电磁铁69 DO 电笛99 R 电阻70 RKM 弱电控制回路电源小母线100 LP 连接片71 JL 警铃101 RF 附加电阻72 XM 信号回路电源小母线102 QP 切换片73 HA 合闸按钮103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 C 电容教学题目：二次接线图的识别教学目的：1、使学员认识到二次回路在发电厂和变电站中的重要性；2、学员能理解、掌握二次图中图形符号所对应的含义；3、让学员掌握绘制二次接线图的方法和原则；4、学员能阅读各种电气二次接线图。

一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
