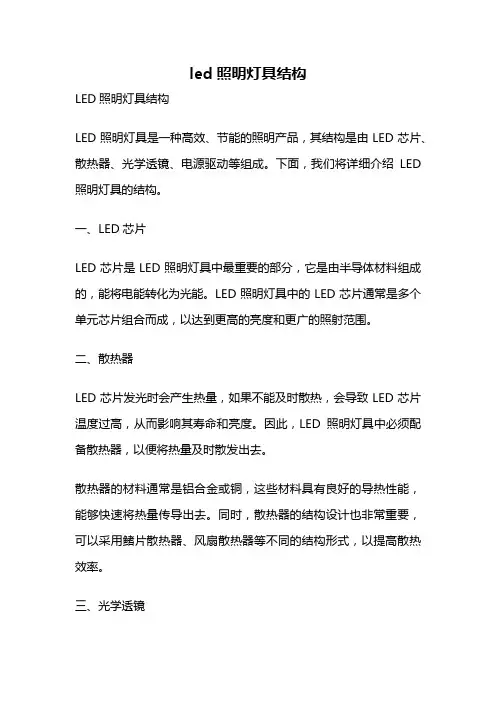

led照明灯具结构LED照明灯具结构LED照明灯具是一种高效、节能的照明产品，其结构是由LED芯片、散热器、光学透镜、电源驱动等组成。
下面，我们将详细介绍LED 照明灯具的结构。
一、LED芯片LED芯片是LED照明灯具中最重要的部分，它是由半导体材料组成的，能将电能转化为光能。
LED照明灯具中的LED芯片通常是多个单元芯片组合而成，以达到更高的亮度和更广的照射范围。
二、散热器LED芯片发光时会产生热量，如果不能及时散热，会导致LED芯片温度过高，从而影响其寿命和亮度。
因此，LED照明灯具中必须配备散热器，以便将热量及时散发出去。
散热器的材料通常是铝合金或铜，这些材料具有良好的导热性能，能够快速将热量传导出去。
同时，散热器的结构设计也非常重要，可以采用鳍片散热器、风扇散热器等不同的结构形式，以提高散热效率。
三、光学透镜光学透镜是LED照明灯具中的重要元件之一，它能够将LED芯片发出的光线集中成束，从而提高灯具的亮度和照射范围。
光学透镜通常采用PMMA、PC等材料制成，具有良好的透光性能和耐磨性能。
光学透镜的形状也非常重要，不同形状的透镜可以产生不同形状的光斑，以适应不同的照明需求。
常见的光学透镜形状有球面透镜、棱柱透镜、平面透镜等。
四、电源驱动LED照明灯具需要通过电源驱动才能正常工作。
电源驱动通常包括直流电源和交流电源两种类型，其中直流电源更为常见。
电源驱动的稳定性和效率对LED照明灯具的性能和寿命有着至关重要的影响。
电源驱动还需要具备保护功能，以避免电压过高或过低、过流等情况对LED照明灯具造成损害。
LED照明灯具的结构是由LED芯片、散热器、光学透镜、电源驱动等多个部分组成的。
这些部分的设计和制造质量都对LED照明灯具的性能和寿命有着重要的影响。
未来，随着技术的不断进步，LED 照明灯具的结构也将不断更新和改进。

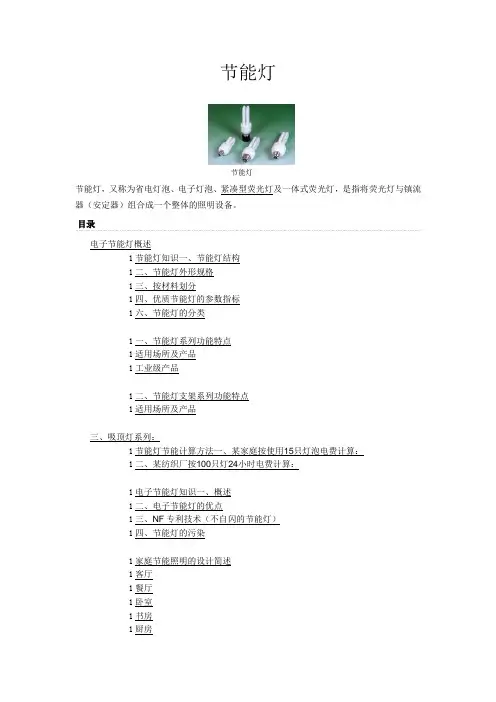

节能灯节能灯节能灯，又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯，是指将荧光灯与镇流器（安定器）组合成一个整体的照明设备。
目录电子节能灯概述1节能灯知识一、节能灯结构1二、节能灯外形规格1三、按材料划分1四、优质节能灯的参数指标1六、节能灯的分类1一、节能灯系列功能特点1适用场所及产品1工业级产品1二、节能灯支架系列功能特点1适用场所及产品三、吸顶灯系列：1节能灯节能计算方法一、某家庭按使用15只灯泡电费计算：1二、某纺织厂按100只灯24小时电费计算：1电子节能灯知识一、概述1二、电子节能灯的优点1三、NF专利技术（不自闪的节能灯）1四、节能灯的污染1家庭节能照明的设计简述1客厅1餐厅1卧室1书房1厨房家用节能灯选购的三大基本原则LED节能灯介绍节能灯电子节能灯概述电子节能灯，又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯，是指将荧光灯与镇流器（安定器）组合成一个整体的照明设备。
节能灯的尺寸与白炽灯相近，与灯座的接口也和白炽灯相同，所以可以直接替换白炽灯。
节能灯的正式名称是稀土三基色紧凑型荧光灯，20世纪70年代诞生于荷兰的飞利浦公司。
被国家纳入到了863推广计划，最早在山东的胶东半岛推广，其中最早响应的两家工厂为威海北洋和栖霞灯具厂，但是由于早期成本比较高，推广难度比较大。
广东依靠其优越的地理位置，依托国家的政策支持，以低成本的原材料大批量生产节能灯，并销往全国。
因为早期人们对于节能灯的概念比较模糊，广东生产的卤粉节能灯成本较低，销往市场的价格也比较低，现全国80%的节能灯来自广东生产，其中80%的节能灯是在中山古镇生产的。
这种光源在达到同样光能输出的前提下，只需耗费普通白炽灯用电量的1/5至1/4，从而可以节约大量的照明电能和费用，因此被称为节能灯。
节能灯知识一、节能灯结构主要是由“上部灯头结构”以及“底部灯管结构”组成；在该结合结构的内部包设一节能电子镇流器组成；其特征是在上结合结构部与节能电子镇流器的空间下方，增设一隔板结构；而在下结合结构部设一增长区段空腔结构；并在该段增长空腔结构外壁周围，环设多数个通孔，用于多元隔热、分流、散热、确保节能灯正常使用寿命。

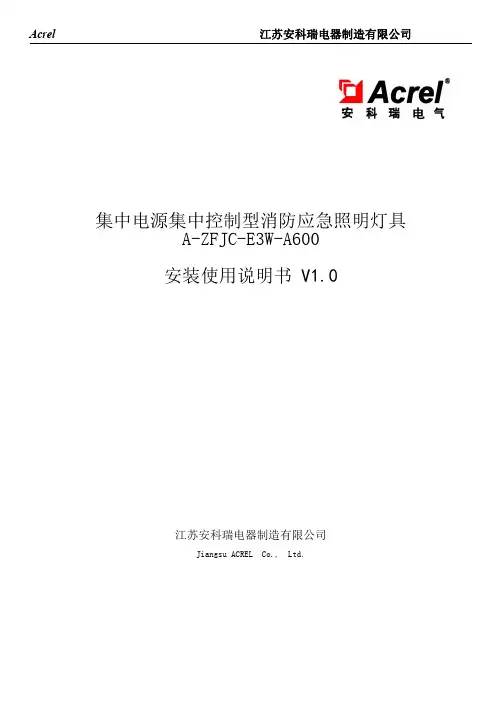

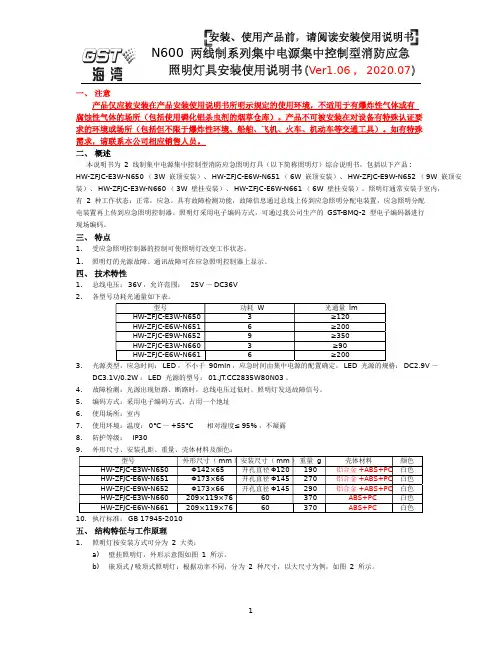

Acrel江苏安科瑞电器制造有限公司集中电源集中控制型消防应急照明灯具A-ZFJC-E3W-A600安装使用说明书V1.0江苏安科瑞电器制造有限公司Jiangsu ACREL Co.,Ltd.目录一.概述 (1)二.特点 (1)三.技术特性 (1)四.结构特征与工作原理 (1)五.安装与布线 (2)一、概述本说明书为集中电源集中控制型消防应急照明灯具A-ZFJC-E3W-A600（以下简称照明灯）说明书。
标志灯通常安装于室内，具有以下工作状态：1常灭——正常状态；2点亮——应急状态。
通过信号总线接入应急照明分配电装置；受应急照明控制器的控制及管理。
标志灯采用电子编码方式，可通过我公司生产的电子编码器进行现场编码。
二、特点1.受应急照明控制器的控制可使照明灯改变工作状态。
2.照明灯的光源故障、电源功能、通讯故障可在应急照明控制器上显示。
三、技术特性1.工作电压：信号线电压：DC36V2.功耗：3W3.光源类型，应急时间：LED，不小于90min，应急时间由集中电源的配置确定4.故障检测：光源出现短路、断路时，DC36V掉电时，标志灯发送故障信号5.编码方式：采用电子编码方式，占用一个地址6.使用场所：室内7.使用环境：温度：0℃～+55℃相对湿度≤95%，不凝露8.壳体材料和颜色：铝合金（本色）9.重量：大约1kg10.防护等级：IP3011.执行标准：GB17945-2010四、结构特征与工作原理1.照明灯的安装方式：壁挂，外形示意图如图1所示2.标志灯工作原理：标志灯正常处于常灭状态，当发生紧急情况时，转入应急状态，应急状态时常亮。
图1五、安装与布线1.安装示意图如图2所示2.接线说明：Z1Z2为白色电缆，信号总线，无正负3.布线要求：信号线采用RVSP型双绞线，截面积≥2.5mm²。
布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一串线管或线槽内。
图2。

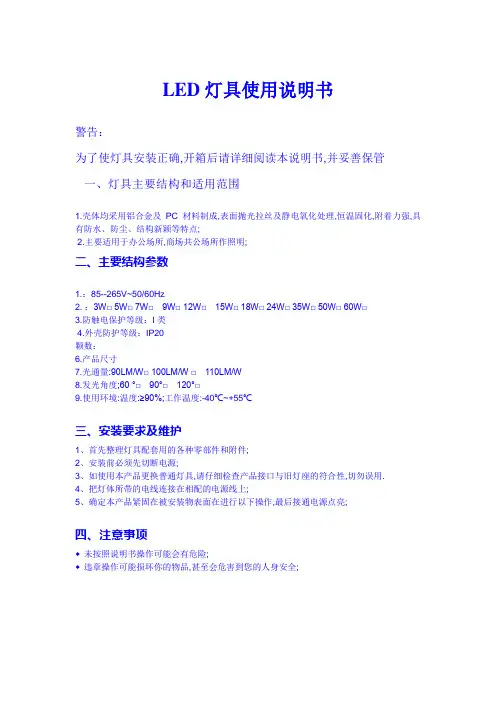

LED灯具使用说明书
警告：
为了使灯具安装正确,开箱后请详细阅读本说明书,并妥善保管
一、灯具主要结构和适用范围
1.壳体均采用铝合金及PC材料制成,表面抛光拉丝及静电氧化处理,恒温固化,附着力强,具有防水、防尘、结构新颖等特点;
2.主要适用于办公场所,商场共公场所作照明;
二、主要结构参数
1.：85--265V~50/60Hz
2. ：3W□ 5W□ 7W□ 9W□ 12W□ 15W□ 18W□ 24W□ 35W□ 50W□ 60W□
3.防触电保护等级：I类
4.外壳防护等级：IP20
颗数：
6.产品尺寸
7.光通量:90LM/W□ 100LM/W □ 110LM/W
8.发光角度;60 °□ 90°□ 120°□
9.使用环境:温度:≥90%;工作温度:-40℃~+55℃
三、安装要求及维护
1、首先整理灯具配套用的各种零部件和附件;
2、安装前必须先切断电源;
3、如使用本产品更换普通灯具,请仔细检查产品接口与旧灯座的符合性,切勿误用.
4、把灯体所带的电线连接在相配的电源线上;
5、确定本产品紧固在被安装物表面在进行以下操作,最后接通电源点亮;
四、注意事项
◆未按照说明书操作可能会有危险;
◆违章操作可能损坏你的物品,甚至会危害到您的人身安全;。
灯具结构及使用说明
一、灯具结构
灯杆：材质Q235钢材；防腐采用热浸锌处理；
灯杆连接：对接式；
灯杆设计：抗风压0.64kpa。
灯盘：材质为Q235热浸锌钢框架；照明范围可达4000-6000M。
灯具：灯具配用铝压铸外壳、钢化玻璃透光罩，防护等级IP65；
光源：采用寿命长、效率高、低耗能的高压钠灯。
升降机构：升降机安装于灯杆内，升降速度为2.5米/分-5米/分；配置机械限位装置记过扭矩保护装置电、机空载排潮，停电时可用手摇升降。
电器控制：电器箱置于高杆灯门内，升降操作由按钮盒距灯杆5米外有线控制；可设计时空或光控方式，实现全负荷照明和部分照明方式。
二、使用说明
（一）灯盘升降的操作步骤
1、灯盘上升：
(1)打开灯杆底部的密封门，关闭各空气断路器。
(2)关闭电动机开关，将电动机电源插头、控制器插头都插入相应的插座内。
(3)合上三联空开，点按控制器按扭，检查继电器吸合情况，正常后打开电动机开关。
(4)持控制器离开灯杆5米操作。
(5)按动控制器上升按扭，电动机正向旋转，灯盘即沿灯杆平稳的上升。
在上升过程中，要密切注意有无异常的情况，如发现安全联轴器打滑，电动机、蜗轮蜗杆减速机的声音异常或其他异常情况，要立即停止上升，查寻原因，解决问题。
(6)当灯盘升至近自动挂钩位置时，需点动上升，直到灯盘上的挂环与灯杆上的挂钩相碰接，这时挂钩后移，挂环进入挂钩内，挂钩自动回位，灯杆底部的限位开关工作，灯盘停止上升，然后，点按下降按扭，挂环落入挂钩的中心位置，此时，钢丝绳卸载负荷，不再受力。
灯盘的防滑装置工作，使灯盘牢固的悬挂在灯杆上部。
(7)关闭三联开关，拔下电动机及控制器插头，插上各分路钠灯的电源插头，合上相应的空气断路器，关闭密封门。
2、灯盘下降：
(1)打开灯杆底部的密封门，关闭所有的空气断路器，拔下各分路钠灯的电源插头。
(2)关闭电动机开关，将电动机电源插头、控制器插头插入相应的插座内。
(3)合上三联空开，点按控制盒按扭，检查继电器吸合情况，正常后打开电动机开关。
(4)持控制器离开杆体外5米操作。
(5)点按控制器上升按扭，电动机正向旋转，使灯盘稍稍提起（限位开关设定），使挂环升至挂钩上部，使挂钩系统自动脱钩。
灯杆底
部的限位开关工作，灯盘停止上升，然后按动下降按扭，电动机反向旋转，灯盘下降，推动搭钩杆，带动挂钩做180度的旋转，这时灯盘脱离挂钩慢慢下降至挂钩以下。
注意：照明电源的插头不要被电动机、底板等物拴住。
(6)当照明电源的插头上升超过电动机后，则可使灯盘匀速的下降。
(7)当灯盘降至距地面2.5米处（下限位），关闭三联空开，拔下电动机及控制器插头，关闭密封门。
（二）其它问题
1、升降式高杆灯的灯杆设计，主要考虑灯杆的刚度，而影响灯杆刚度的主要因素是构件的截面惯性矩，也就是灯杆的外径，并不是灯杆材料本身材料的强度。
为了在风压、高度等动荷下保证灯杆的安全稳固，所以灯杆的材料选用高强度低碳度的Q235钢。
灯杆内外采用热浸锌
2、防坠制动系统的安全可靠性是升降式高杆灯的一个重要问题。
当灯盘升降运动时，若悬吊钢丝发生破断或脱结，则防坠制动系统要确保可靠地制动。
3、升降式高杆灯灯杆的顶部设有避雷针。
整个接地系统由避雷针、灯杆、接地极和接地连接扁钢构成。
为了保证良好的接触，接地系统各部件之间要牢固连接，并有相应的防松措施，在易损伤之处，还需增加防护装置。
所有零件均要热镀锌处理。
整个接地系统的接电电阻要保证不大于10Ω。
