酚醛树脂的合成反应方法

酚醛树脂的合成反应方法酚醛树脂是一种常见的热固性树脂，具有良好的机械性能、耐热性能和耐化学性能等优点，广泛应用于粘接、涂料、复合材料等领域。

其合成反应方法主要有以下几种：1.加热缩聚法：这是合成酚醛树脂最常用的方法之一、将适量的酚和甲醛按一定比例混合后，在碱性催化剂的作用下进行加热缩聚反应。

缩聚反应会在缩聚剂之间形成酚甲醛亚胺，再进一步聚合形成酚醛树脂。

该方法反应速度快、操作简单，但在高温下易生成有害气体。

2.硝化磺化法：该方法是在加热缩聚法的基础上引入了硝酸和磺酸作为诱导剂。

加入硝酸和磺酸可以加快缩聚反应的速度并改善产物的性能。

硝化磺化法合成的酚醛树脂具有更高的强度和耐热性能，适用于一些高要求的应用。

3.环氧化酚醛树脂法：通过环氧化反应合成酚醛树脂是一种新型的方法。

在环氧化酚醛树脂反应中，酚和甲醛会先发生环氧化反应，形成环氧酚和甲醛加合物。

然后，在酸性条件下，酚和甲醛加合物会进行环化反应，生成酚醛树脂。

该方法反应条件温和，且产物具有较高的聚合度和交联度，具有优异的性能。

4.溶胀法：溶胀法是一种比较特殊的合成方法。

它首先将酚和甲醛按一定比例混合，并加入不溶于甲醛的溶剂如石油醚，形成溶液。

然后，在催化剂的作用下，将溶液中的甲醛脱氢生成甲醛醇。

甲醛醇与酚发生缩聚反应，形成酚醛树脂。

这种方法能够合成分散度很好的酚醛树脂，适用于克服其他方法中产物团聚的问题。

总的来说，酚醛树脂的合成方法各有特点，选择适合的方法要根据具体需求和条件来决定。

各种方法在合成过程中都需要控制温度、时间和催化剂的使用量，以保证合成的酚醛树脂具有理想的性能。

同时，为了提高酚醛树脂的性能，也可以通过调整酚和甲醛的比例、引入其他添加剂等手段来进行改性。

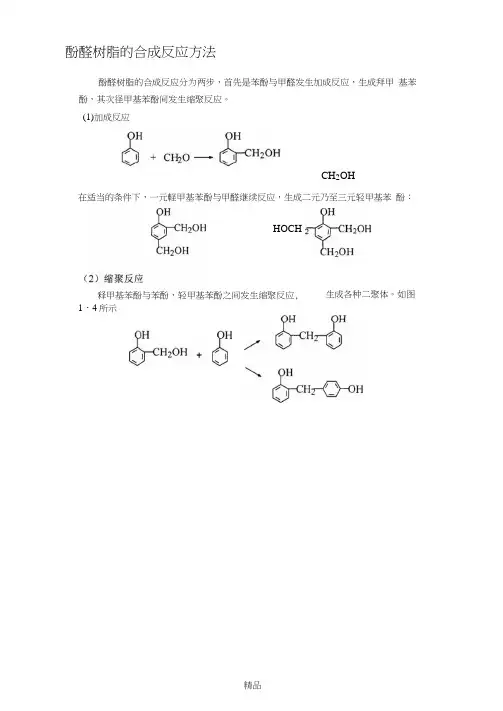

酚醛树脂的合成反应方法酚醛树脂的合成反应分为两步，首先是苯酚与甲醛发生加成反应，生成拜甲基苯酚，其次径甲基苯酚间发生缩聚反应。

(1)加成反应CH2OH 在适当的条件下，一元軽甲基苯酚与甲醛继续反应，生成二元乃至三元轻甲基苯酚：HOCH释甲基苯酚与苯酚，轻甲基苯酚之间发生缩聚反应, 生成各种二聚体。

如图1・4所示^pCH20CH2-O-0H|-CH2O附着缩聚反应不断的进行，形成了一定分子屋的酚醛坍脂。

彫响酚醛树脂的合成、结构及特性的主要因素有原料的化学结构、酚与醛旳摩尔比、反应介质的酸碱性和合成工艺方法等卩％1.3.2热塑性酚酵树脂的合成在酸性的催化剂条件下，甲醃与苯酚的摩尔比VI的情况下制各的酚醃树脂为热塑性盼醛树脂，称为Novolac树脂。

在强酸介质（PHV3）中，苗先甲醛与水分子形成甲二醇，甲二醇与质子发生亲电取代反应，空成甲醇阳离子：CH2O + H2O—H0CII2OH —+CH2OH 4. IbO(2发生在对位的及应〈1）反应速率比较慢，发生在邻位的反应（2）反应比较快，因此反应（1）是决定Novolac树脂的反应速率.碳鋒离子与苯酚反应，主成H+和二酚基甲烷。

133热固性酚醛树脂的合成以碱为催化剂，甲醛与苯酚的摩尔比＞1的情况下.制备的酚醛树脂为热固性酚醛树脂，祢为Resole树脂。

在FHA7时，甲醛左水溶液中存在甲二醇的平衡反应：贏5十比一HOCgH苯酚左碱性条件下则形成负离子的形式:苯酚负离子具有较强的亲核性质，与甲醛起加成反应:对疑甲基苯酚可通过下■列历程形成;上述的形成一元坯甲基苯酚，不断与甲醛继续反应形成二元甚至三元的绘甲 基苯酚，耗甲基苯酚与苯酚，超甲基苯酚直接不断地进疔縉聚反应，最终形成热 固性酚醛树脂。

1.4酚醛树脂的固化朗1.4.1固化的含义固化是低分子物质转变成不溶不熔的髙分子网状结构的化学过程，表现出凝 胶化和完全固化的两个阶段。

无论是Novolac 和Resole 的甲阶酚醛树脂，都是由低 分子量的低聚物和各种疑甲基苯酚组成的混合协体系，尽管在结构上存在着差 异，但是在物理性质上它们均表现出可溶可熔的性质。

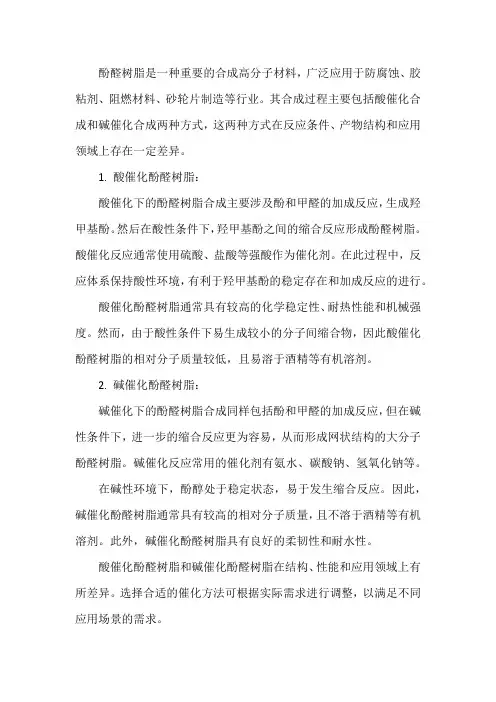

酚醛树脂是一种重要的合成高分子材料，广泛应用于防腐蚀、胶粘剂、阻燃材料、砂轮片制造等行业。

其合成过程主要包括酸催化合成和碱催化合成两种方式，这两种方式在反应条件、产物结构和应用领域上存在一定差异。

1. 酸催化酚醛树脂：
酸催化下的酚醛树脂合成主要涉及酚和甲醛的加成反应，生成羟甲基酚。

然后在酸性条件下，羟甲基酚之间的缩合反应形成酚醛树脂。

酸催化反应通常使用硫酸、盐酸等强酸作为催化剂。

在此过程中，反应体系保持酸性环境，有利于羟甲基酚的稳定存在和加成反应的进行。

酸催化酚醛树脂通常具有较高的化学稳定性、耐热性能和机械强度。

然而，由于酸性条件下易生成较小的分子间缩合物，因此酸催化酚醛树脂的相对分子质量较低，且易溶于酒精等有机溶剂。

2. 碱催化酚醛树脂：
碱催化下的酚醛树脂合成同样包括酚和甲醛的加成反应，但在碱性条件下，进一步的缩合反应更为容易，从而形成网状结构的大分子酚醛树脂。

碱催化反应常用的催化剂有氨水、碳酸钠、氢氧化钠等。

在碱性环境下，酚醇处于稳定状态，易于发生缩合反应。

因此，碱催化酚醛树脂通常具有较高的相对分子质量，且不溶于酒精等有机溶剂。

此外，碱催化酚醛树脂具有良好的柔韧性和耐水性。

酸催化酚醛树脂和碱催化酚醛树脂在结构、性能和应用领域上有所差异。

选择合适的催化方法可根据实际需求进行调整，以满足不同应用场景的需求。

酚醛树脂的合成
酚醛树脂(phenolic resin)是由酚醛体系制备而成的一类极其稳定的复合物，它们具有优异的物理和力学性能，再加之热稳定性及适用的化学性能，因而得到广泛的应用，主要用于制造电线、家具和船舶等等。

起源于20世纪50年代，酚醛树脂的合成十分重要，是一项核心的技术难题。

首先将醛与酚组分混合，并在低温（约60-90 ℃）下发生合成反应。

在低温状态下，如果将亚磷酸钾加入作为催化剂，通过温度控制，醛与酚就可以形成醛酚即酚醛复合物。

根据不同的醛酚形式，在上述过程中可以控制反应率。

随着温度的升高，当反应温度达到140-160 ℃时，再加入一定量的甲醛，则可以产生一定的索量，来改善这种酚醛体系的热、光、湿、耐久性能。

此外，由再加入环氧树脂、硬脂酸钠、脂肪酸和添加剂等，它可以增加树脂的弹性，耐久性及耐酸碱性能。

经过以上步骤，酚醛树脂就可经由合成而成，酚醛树脂在实际应用中具有广泛的用途，它可以作为粘合剂、涂料、绝缘材料、抗焊涂层等领域大量应用，且得到了更好的效果。

因而，它的合成也是相当有意义的一件事情。

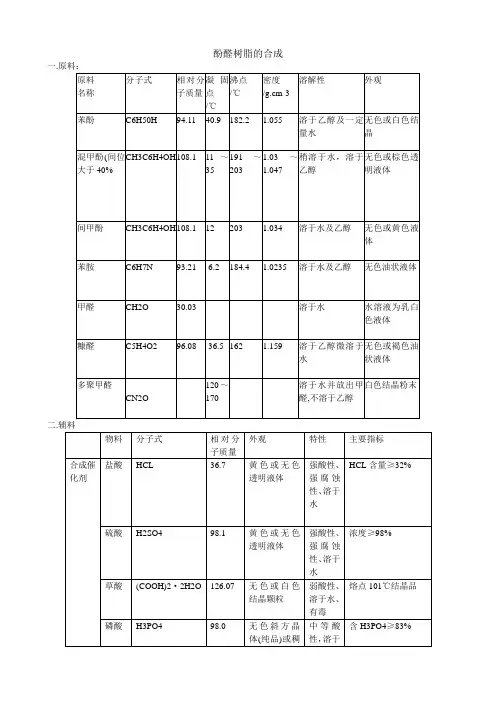

酚醛树脂的合成一.二.( 一)合成反应酚醛树脂的合成反应分为两步，首先是苯酚与甲醛的加成反应，随后是缩合及缩聚反应。

即：1、加成反应在适当条件下，一元羟甲基苯酚继续进行加成反应，就可生成二元及多元羟甲基苯酚：(2)缩合及缩聚反应缩合及缩聚反应，随反应条件的不同可以发生在羟甲基苯酚与苯酚分子之间，也可发生在各个羟甲基苯酚分子之间，包括：等等。

缩合反应不断进行的结果，将缩聚形成一定分子量的酚醛树脂，由于缩聚反应具有逐步的特点，中间产物相当稳定因而能够分离而加以研究。

多年来研究分析通常认为，影响酚醛树脂的合成、结构及特性的主要因素为如下四点：(1)原料的化学结构；(2)酚与醛的摩尔比；(3)反应介质的酸、碱性；(4)生产操作方法。

（二）、影响因素1、原料的化学结构根据高分子化合物合成的基本原理，只有原料的反应官能度为2时才能形成线型大分子，而若要形成支链以及体型(网状)结构高分子，原料的官能团必须大于2。

酚醛树脂的合成原料是酚与醛。

由于醛类的反应官能度为2，所以酚的官能度就起了决定性作用。

苯酚的反应官能度为3，即羟基的邻、对位，其他常用酚的官能度数目及它们的活化点(以*记)表示如下：显然，以上各种酚中，只有反应官能度为3的苯酚、间位取代酚才能与醛类反应获得交联网状结构。

如果采用混甲酚为原料，其中间位甲酚所占比例应高于40%，否则难以形成足够交联密度的网状结构，致使树脂性能不佳。

酚上取代基不同，其与醛的反应速率差异显著，如以苯酚的反应速率为基准，设为1，其他酚的相对反应速率分别为：3，5-二甲酚间甲酚苯酚对甲酚邻甲酚7.75 2.88 1 0.35 O.26醛类中，甲醛具有很高的反应活性，其在酸或碱的水溶液中极易形成甲二醇，并很快达到如下平衡：CH20+H20←HOCH20H甲二醇是实际的活性双官能团单体。

另外一种常用的醛是糠醛，由于其取代基远大于甲醛的-CH2，所以与酚的反应速率较甲醛慢。

但糠醛的呋喃基中含有双键，具有多种反应活性，其所制酚醛树脂仍具有很好的交联固化特性。

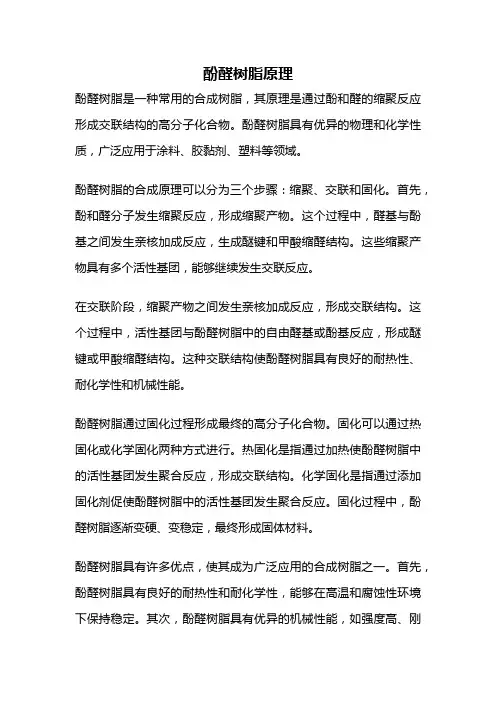

酚醛树脂原理酚醛树脂是一种常用的合成树脂，其原理是通过酚和醛的缩聚反应形成交联结构的高分子化合物。

酚醛树脂具有优异的物理和化学性质，广泛应用于涂料、胶黏剂、塑料等领域。

酚醛树脂的合成原理可以分为三个步骤：缩聚、交联和固化。

首先，酚和醛分子发生缩聚反应，形成缩聚产物。

这个过程中，醛基与酚基之间发生亲核加成反应，生成醚键和甲酸缩醛结构。

这些缩聚产物具有多个活性基团，能够继续发生交联反应。

在交联阶段，缩聚产物之间发生亲核加成反应，形成交联结构。

这个过程中，活性基团与酚醛树脂中的自由醛基或酚基反应，形成醚键或甲酸缩醛结构。

这种交联结构使酚醛树脂具有良好的耐热性、耐化学性和机械性能。

酚醛树脂通过固化过程形成最终的高分子化合物。

固化可以通过热固化或化学固化两种方式进行。

热固化是指通过加热使酚醛树脂中的活性基团发生聚合反应，形成交联结构。

化学固化是指通过添加固化剂促使酚醛树脂中的活性基团发生聚合反应。

固化过程中，酚醛树脂逐渐变硬、变稳定，最终形成固体材料。

酚醛树脂具有许多优点，使其成为广泛应用的合成树脂之一。

首先，酚醛树脂具有良好的耐热性和耐化学性，能够在高温和腐蚀性环境下保持稳定。

其次，酚醛树脂具有优异的机械性能，如强度高、刚度大和耐磨损等。

此外，酚醛树脂还具有优良的绝缘性能和耐候性，适用于制作电气绝缘材料和户外用品。

酚醛树脂的应用领域广泛。

在涂料领域，酚醛树脂可以作为胶粘剂和固化剂使用，提供涂料的粘结和抗腐蚀性能。

在胶黏剂领域，酚醛树脂可以用于制备各种胶黏剂，如木工胶、胶带胶等。

在塑料领域，酚醛树脂可以用于制作耐磨、耐热的塑料制品，如电器配件、汽车零部件等。

酚醛树脂是一种重要的合成树脂，其原理是通过酚和醛的缩聚反应形成交联结构的高分子化合物。

酚醛树脂具有优异的物理和化学性质，广泛应用于涂料、胶黏剂、塑料等领域。

其合成原理和应用领域的研究和开发对于提高酚醛树脂的性能和拓宽其应用范围具有重要意义。

酚醛树脂生产工艺流程
酚醛树脂是一种合成树脂，具有良好的耐磨、耐腐蚀、绝缘性能以及抗高温、抗燃的特点，广泛应用于电器、汽车、建筑等领域。

下面将介绍一下酚醛树脂的生产工艺流程。

首先，酚醛树脂的主要原料是酚和醛。

常用的酚有苯酚、甲酚等，醛常用的是甲醛。

这些原料经过净化处理后，进入反应釜。

第二步，酚和醛在反应釜中进行缩聚反应。

反应釜是一个密闭的容器，内部装有搅拌装置和加热设备。

酚和醛在一定的温度下，经过催化剂的作用，发生缩聚反应，生成酚醛树脂的预聚体。

第三步，预聚体的后处理。

预聚体需要经过水解和聚合反应来形成最终的酚醛树脂。

水解是指将预聚体经过加水处理，使其水解成羟基和醛基，然后再进行聚合反应，将羟基和醛基反应成桥式链结构，形成酚醛树脂。

第四步，树脂的固化处理。

酚醛树脂固化是指将树脂加热，使其形成三维的网络结构，提高树脂的力学性能和耐热性。

固化温度的选择要根据具体的产品要求来确定。

第五步，树脂的粉碎和包装。

树脂固化后需要进行粉碎处理，将块状的树脂破碎成颗粒状，方便后续的加工和使用。

然后将树脂包装成适合储存、运输和销售的包装形式。

以上就是酚醛树脂的生产工艺流程。

需要注意的是，整个生产
过程需要严格控制温度、催化剂的用量和反应时间，以确保产品的质量。

此外，一些特殊的酚醛树脂还需要添加一些助剂来调整产品的性能和特性。

随着科技的发展，酚醛树脂的生产工艺也在不断改进和完善，以满足不同领域的需求。

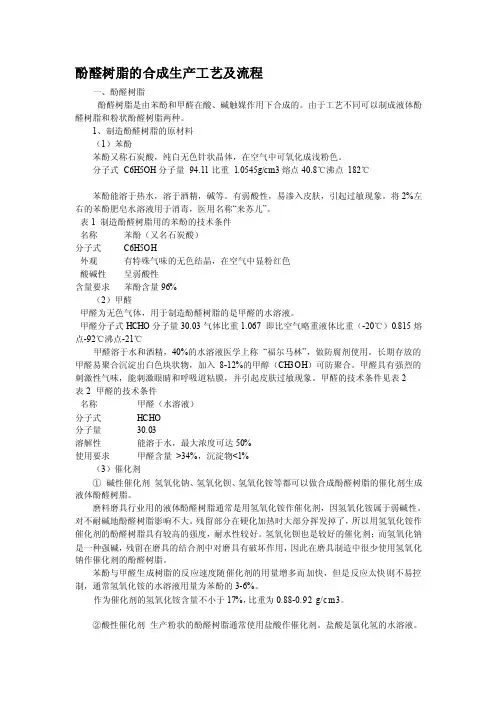

酚醛树脂的合成生产工艺及流程一、酚醛树脂酚醛树脂是由苯酚和甲醛在酸、碱触媒作用下合成的。

由于工艺不同可以制成液体酚醛树脂和粉状酚醛树脂两种。

1、制造酚醛树脂的原材料（1）苯酚苯酚又称石炭酸，纯白无色针状晶体，在空气中可氧化成浅粉色。

分子式C6H5OH分子量94.11比重 1.0545g/cm3熔点40.8℃沸点182℃苯酚能溶于热水，溶于酒精，碱等。

有弱酸性，易渗入皮肤，引起过敏现象。

将2%左右的苯酚肥皂水溶液用于消毒，医用名称“来苏儿”。

表1 制造酚醛树脂用的苯酚的技术条件名称苯酚（又名石炭酸）分子式C6H5OH外观有特殊气味的无色结晶，在空气中显粉红色酸碱性呈弱酸性含量要求苯酚含量96%（2）甲醛甲醛为无色气体，用于制造酚醛树脂的是甲醛的水溶液。

甲醛分子式HCHO分子量30.03气体比重1.067 即比空气略重液体比重（-20℃）0.815熔点-92℃沸点-21℃甲醛溶于水和酒精，40%的水溶液医学上称“福尔马林”，做防腐剂使用。

长期存放的甲醛易聚合沉淀出白色块状物，加入8-12%的甲醇（CH3OH）可防聚合。

甲醛具有强烈的刺激性气味，能刺激眼睛和呼吸道粘膜，并引起皮肤过敏现象。

甲醛的技术条件见表2表2 甲醛的技术条件名称甲醛（水溶液）分子式HCHO分子量30.03溶解性能溶于水，最大浓度可达50%使用要求甲醛含量>34%，沉淀物<1%（3）催化剂①碱性催化剂氢氧化钠、氢氧化钡、氢氧化铵等都可以做合成酚醛树脂的催化剂生成液体酚醛树脂。

磨料磨具行业用的液体酚醛树脂通常是用氢氧化铵作催化剂，因氢氧化铵属于弱碱性。

对不耐碱地酚醛树脂影响不大。

残留部分在硬化加热时大部分挥发掉了，所以用氢氧化铵作催化剂的酚醛树脂具有较高的强度，耐水性较好。

氢氧化钡也是较好的催化剂；而氢氧化钠是一种强碱，残留在磨具的结合剂中对磨具有破坏作用，因此在磨具制造中很少使用氢氧化钠作催化剂的酚醛树脂。

苯酚与甲醛生成树脂的反应速度随催化剂的用量增多而加快，但是反应太快则不易控制，通常氢氧化铵的水溶液用量为苯酚的3-6%。

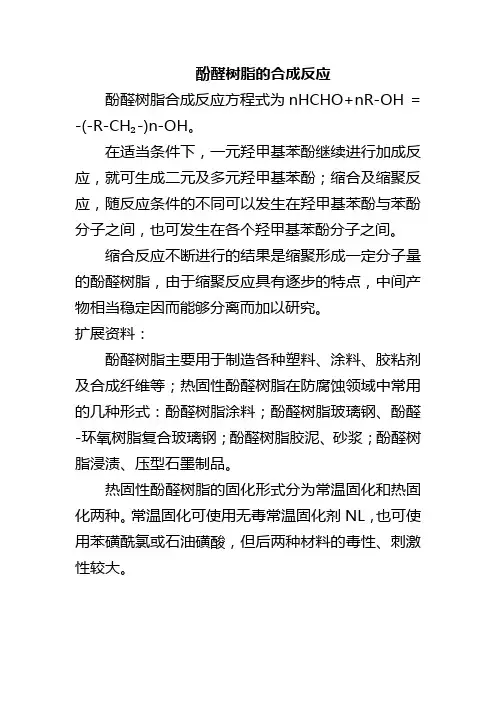

酚醛树脂的合成反应
酚醛树脂合成反应方程式为nHCHO+nR-OH = -(-R-CH₂-)n-OH。

在适当条件下，一元羟甲基苯酚继续进行加成反应，就可生成二元及多元羟甲基苯酚；缩合及缩聚反应，随反应条件的不同可以发生在羟甲基苯酚与苯酚分子之间，也可发生在各个羟甲基苯酚分子之间。

缩合反应不断进行的结果是缩聚形成一定分子量的酚醛树脂，由于缩聚反应具有逐步的特点，中间产物相当稳定因而能够分离而加以研究。

扩展资料：
酚醛树脂主要用于制造各种塑料、涂料、胶粘剂及合成纤维等；热固性酚醛树脂在防腐蚀领域中常用的几种形式：酚醛树脂涂料；酚醛树脂玻璃钢、酚醛-环氧树脂复合玻璃钢；酚醛树脂胶泥、砂浆；酚醛树脂浸渍、压型石墨制品。

热固性酚醛树脂的固化形式分为常温固化和热固化两种。

常温固化可使用无毒常温固化剂NL，也可使用苯磺酰氯或石油磺酸，但后两种材料的毒性、刺激性较大。

酚醛树脂生产工艺过程
酚醛树脂是一种重要的合成树脂，用于制作塑料制品和粘合剂等。

以下是酚醛树脂的生产工艺过程。

首先，酚醛树脂的生产开始于酚和甲醛的缩聚反应。

酚和甲醛按照一定的比例加入反应釜中，并在高温高压条件下进行反应。

这个缩聚反应是一个自由基引发的聚合反应，酚和甲醛缩聚形成酚醛树脂的基本结构单元。

在缩聚反应中，酚和甲醛会发生连续的聚合和缩聚反应，产生高分子量的酚醛树脂。

聚合反应会引发分子内或分子间的交联反应，形成三维硬化结构。

酚醛树脂的交联能力决定了其硬度和耐热性能。

接下来，酚醛树脂经过净化和稀释处理。

在净化过程中，酚醛树脂会被过滤和去除杂质。

稀释处理是为了调节酚醛树脂的黏度和流动性，使其便于后续的模塑或涂覆工艺。

最后，经过稀释处理的酚醛树脂会被注入模具或涂覆在基材上进行成型。

注塑成型是通过加热和加压的方式将酚醛树脂注入模具中，使其在模具中固化形成所需的形状。

涂覆工艺是将酚醛树脂涂覆在基材表面，并经过烘干等步骤使其固化形成保护层或涂层。

酚醛树脂的生产工艺过程主要包括缩聚反应、净化处理和稀释处理、模塑或涂覆成型等步骤。

不同的酚醛树脂生产工艺会根据具体产品的需求进行调整和优化，以满足不同的应用要求。

酚醛树脂1）合成方法酚醛树脂是由酚类，醛类，催化剂合成的。

酚醛树脂分热固性和热固性两种，其合成方法是不一样的。

1.热塑性酚醛树脂的合成：A热塑性酚醛树脂通常情况先是用苯酚与甲醛以摩尔比大于1的用量在较强酸性（pH<3）催化剂如盐酸、苯磺酸存在下缩聚反应制得的。

热塑性酚醛树脂是在酸性介质中，由甲醛于三官能度的酚，如苯酚，间甲酚，间苯二甲酚等，或与双官能度酚，如邻甲酚，对甲酚，2,3-二甲酚等缩聚而成。

采用三管管能度的酚，则酚必须过量，若酚的量少，则也会生产热固性树脂，酚量增加则会使树脂分子量降低。

在酸性介质中，羟甲基与羟甲基或羟甲基与酚环上的氢原子的反应速度，相比醛与酚的加成反应速度略快，热塑性酚醛树脂的生成过程是通过羟甲基衍生物阶段而进行的，同时羟甲基彼此间的反应速度总小于羟甲基与苯酚邻位或对位上氢原子的反应速度。

所以热塑性酚醛树脂主要是由于苯酚多于甲醛，反应生成双羟基苯甲烷（二羟基二苯基甲烷）的中间体，其反应方程式如下热塑性酚醛树脂由于在缩聚过程中甲醛量不足，树脂分子量只能增长到一定程度<1>反应历程在强酸的条件下，甲醛形成正碳离子，攻击苯酚中的电子云密度较高的对位和邻位，生成羟甲基酚，然后与苯酚缩合，形成羟基苯甲烷。

由于缩聚反应速度大于副反应速度，故形成线性树脂，随分子量增大，反应速度减小，达到可逆平衡。

<2>热塑性酚醛树脂的分子结构热塑性酚醛树脂的分子结构与合成方法有关，通常在强酸的条件下，缩聚反应主要是通过酚羟基的对位来实现，因为对位较活泼。

因此，热塑性酚醛树脂分子上的酚环主要是通过对位相连。

<3>反应介质pH值大小的影响副反应和缩聚反应都容易在对位上发生。

pH越小，在邻位上反应性就越大。

邻对位的反应性直接影响到树脂的固化速度。

固化速度的快慢，在工业生产上有很重要的意思，它直接影响到酚醛树脂制品的成型和制品的加工效率。

<4>反应催化剂的种类与用量的影响酸量越多或酸性越强越容易产生正碳离子，则反应速度越大，树脂的平均分子量越高。

酚醛树脂合成原理介绍2篇酚醛树脂合成原理介绍酚醛树脂是一种热固性树脂，具有优异的物理和化学性能，广泛应用于胶黏剂、涂料、塑料和复合材料等领域。

它是由酚和醛类化合物经过缩聚反应形成的高分子化合物。

本文将介绍酚醛树脂的合成原理，包括酚和醛的缩聚反应、缩聚反应机理和条件对反应的影响等。

酚醛树脂的合成是通过酚和醛的缩聚反应实现的。

酚和醛是通过电荷转移作用进行缩聚反应的，即酚中的氧原子与醛中的碳原子发生共价键的形成。

在缩聚反应中，酚和醛分子中的羟基（OH）和醛基（CHO）发生反应，形成酚醛树脂的长链结构。

这种缩聚反应通常发生在弱碱性条件下，如可以使用碳酸钠或氢氧化钠作为催化剂。

缩聚反应的机理是由酚与醛分子之间的亲核取代反应所驱动的。

首先，酚中的羟基会被醛中的醛基攻击，形成氧负离子。

然后，这个氧负离子会进行亲核取代反应，与另一个醛分子中的羰基碳形成共价键。

这些亲核取代反应不断进行，逐渐形成长链结构的酚醛树脂。

酚醛树脂的合成过程中，还会发生一些副反应，如酚的自缩聚和醛的交缩聚反应。

这些副反应会影响酚醛树脂的分子结构和性能。

缩聚反应的条件对酚醛树脂的合成过程和性能有重要影响。

合适的温度、催化剂和时间可以促进酚醛树脂的缩聚反应。

一般来说，较高的温度有利于反应的进行，但过高的温度可能引发副反应。

催化剂可以提高反应速率，但过量的催化剂可能导致副反应。

此外，反应时间也需要适当控制，以确保反应充分进行而不产生太多副产物。

总之，酚醛树脂是通过酚和醛的缩聚反应合成而成的。

缩聚反应是由酚和醛分子之间的亲核取代反应驱动的，形成长链结构的酚醛树脂。

缩聚反应的条件包括温度、催化剂和反应时间等，这些条件对酚醛树脂的合成过程和性能有重要影响。

深入了解酚醛树脂的合成原理有助于我们更好地理解其性质和应用。

酚醛树脂的制备工艺酚醛树脂是一种重要的合成树脂，在工业生产中广泛应用于制备塑料、涂料、胶粘剂等材料。

下面将介绍酚醛树脂的制备工艺。

酚醛树脂的制备主要分为两个步骤：酚和醛的缩聚反应，以及树脂的固化反应。

在酚和醛的缩聚反应中，常用的原料有酚类化合物和醛类化合物。

酚类化合物可以选择苯酚、甲酚等。

醛类化合物通常选择甲醛、乙醛等。

这些化合物在适当的条件下进行缩聚反应，生成酚醛树脂的前体。

缩聚反应的条件包括温度、压力和催化剂等。

一般情况下，反应温度在50-100摄氏度之间，反应压力在常压或者略高于常压下进行。

催化剂常用的有酸性催化剂，如盐酸、硫酸等，也可以使用碱性催化剂，如氢氧化钠、氢氧化钾等。

催化剂的选择和使用量对反应的速率和产物的性质有重要影响。

在树脂的固化反应中，酚醛树脂的前体和固化剂反应生成具有交联结构的酚醛树脂。

常用的固化剂有酚醛树脂固化剂、酚醛树脂硬化剂等。

这些固化剂的选择和使用量也会对反应的速率和产物的性质产生重要影响。

固化反应的条件包括温度、时间和压力等。

一般情况下，反应温度在室温到150摄氏度之间，反应时间在几分钟到几小时不等。

压力可以根据需要选择，常用的是常压或者略高于常压。

酚醛树脂的制备工艺还包括一些辅助工艺，如溶剂的选择、反应容器的选择和反应条件的优化等。

溶剂的选择应考虑到其对反应的影响和后续工艺的要求。

反应容器的选择应具备耐酸碱、耐高温和耐压的特性。

反应条件的优化则需要根据具体情况进行调整，以提高产品质量和产率。

总的来说，酚醛树脂的制备工艺涉及到酚和醛的缩聚反应以及树脂的固化反应。

在这个过程中，需要选择合适的原料、催化剂和固化剂，并优化反应条件，以获得高质量的酚醛树脂产品。

酚醛树脂的制备工艺对于提高产品的性能和降低生产成本具有重要意义，因此在实际应用中需要持续改进和优化。

酚醛树脂的制备酚醛树脂的制备受很多因素影响，其中原料摩尔比、催化剂种类和用量、反应温度和投料方式等，对酚醛树脂的反应速度、产物结构和质量都有很大影响。

一、苯酚与甲醛摩尔比的影响苯酚与甲醛的摩尔比影响历程反应和分子结构，在酸性催化反应中，当甲醛的摩尔比小于苯酚时，不能形成足够的羟甲基，使缩合反应进行到一定程度便停止。

在碱性催化反应中，当甲醛摩尔数小于苯酚时，又有部分苯酚以游离状态存在于树脂中，反应不完全。

从酚醛树脂较理想的结构考虑，作为热固性树脂苯酚的麻尔数应略小于甲醛的摩尔数。

苯酚与甲醛的摩尔比反应，主要是生成邻甲基酚和对羟甲基酚，其中对羟甲基酚含量居多。

苯酚与甲醛的摩尔比为1：2以上时以生成二羟基酚和三羟基酚为主。

苯酚与甲醛的摩尔比不同树脂平均相对分子质量也不相同，摩尔比越大树脂平均相对分子质量越大，苯酚与甲醛摩尔比同树脂平均相对分子质量的关系苯酚与甲醛摩尔比1:1.11:1.21:1.31:1.41:1.51:1.61:1.7树脂平均分子量228256291334371437638对于不同用途的酚醛树脂,应控制苯酚与甲醛的不同摩尔比,胶合板用的树脂最好是1:(1.4~1.5)，收率高游离酚少；浸渍用的酚醛树脂，摩尔比应为1：(1.1~1.3),树脂平均相对分子质量秒渗透性好作为耐水增强的酚醛树脂要示平均相对分子质量大一些游离酚尽量减少摩尔比一般为1：2.0左右。

苯酚与甲醛的摩尔比亦影响树脂的反应速度和固化时间摩尔比越大即甲醛用量增大树脂反应速度越快固化时间缩短而粘度下降储存稳定性变差。

苯酚与甲醛摩托车尔比对树脂物化性质的影响如表。

苯酚与甲醛摩尔比固体含量/%。

酚醛树脂的合成方程式
酚醛树脂（Phenolic Resin）是由酚和醛反应合成的一类热固性树脂。

其合成方程式可以根据不同的合成方法而有所差异。

下面将介绍两种典型
的合成方法。

1. 老湿法（Bakelite法）：
老湿法是早期酚醛树脂合成的主要方法，得名于奥地利化学家莱
奥·贝克兰特（Leo Baekeland）。

合成方程式如下：
酚+进气式甲醛⇒酚甲醛预聚物
酚甲醛预聚物+进气式甲醛+酸催化剂⇒酚醛树脂+水
在这个过程中，酚和进气式甲醛按照一定比例混合，在酸催化剂的作
用下反应生成酚甲醛预聚物。

然后，再添加进气式甲醛和酸催化剂，继续
反应生成酚醛树脂，并释放出水分。

2. 无溶剂法（Resol法）：
无溶剂法是另一种常用的酚醛树脂合成方法，其特点是在合成过程中
不需要溶剂，并且可以得到高固态含量的树脂。

合成方程式如下：酚+液态甲醛+酸催化剂⇒酚甲醛预聚物
酚甲醛预聚物+固态甲醛+碱催化剂+热处理（固化）⇒酚醛树脂
在这个过程中，酚和液态甲醛在酸催化剂的作用下反应生成酚甲醛预
聚物。

然后，将酚甲醛预聚物与固态甲醛、碱催化剂混合，在热处理的条
件下进行固化反应，最终得到酚醛树脂。

总结：
酚醛树脂的合成方程式根据不同的合成方法而有所差异，但都是通过酚和醛的反应合成。

其中，老湿法是早期采用的方法，通过两步反应得到酚醛树脂。

无溶剂法是一种无溶剂、高固态含量的合成方法，通过酸催化剂和碱催化剂的作用进行预聚合和固化反应。

这些方法都为酚醛树脂的合成提供了有效的途径。
