起重机小车钢丝绳缠绕方法

通用桥式起重机使用说明书ADDDD有限公司目录一、用途---------------------------------------------------3二、技术特性和主要参数----------------------------3三、结构概述--------------------------------------------3四、电气系统--------------------------------------------5五、安装、调试和运行-------------------------------6六、起重机的维护保养与润滑---------------------7七、起重机常见故障及处理------------------------16八、起重机的使用须知------------------------------23一、用途通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。

它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。

本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。

一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。

二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/20/5T 32/5T 50/10T六种规格(二)跨度:等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。

A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。

A7（用于繁忙使用及熔融、炽热金属的吊运）。

按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。

起重机设备拆卸、搬迁、安装方案起重机设备拆卸、搬迁、安装方案一、总则1.拆卸、安装过程需在IS质量体系标准控制下进行施工。

2.在拆卸过程中，对解体的部件采取全部包装保护措施，防止因拆卸后搬迁过程对部件造成损坏。

3.严格按照国家标准技术要求进行安装，在上道工序未经检验合格前，决不进行下道工序。

4.对安装后的起重机严格执行《起重机设备安装工程施工及验收规范》进行检验与试验，确保起重机各项符合国家标准，保证起重机安全使用。

二、实施方案1.根据贵方要求和起重机拆卸安装现场情况，我们计划按以下实施方案：1.1.对起重机进行全面检测，按___《通用桥式起重机》、JB/T1306《电动单梁桥式起重机》GB6067《起重机安全规程》等标准进行检测，并作相关详细检测记录。

1.2.拆卸时以汽车吊为主要拆卸吊装设备，根据每台起重机单件最大自重选用汽车吊，按起重机安装相反工序，分别解体、分部件吊至地面。

1.3.将拆卸下来的起重机按贵方要求检修改造合格后，运至安装现场。

1.4.仍以汽车吊为主要吊装设备，将拆卸后运至安装现场的起重机分部件吊至轨道上，并进行高空组对连接、安装、调试符合标准。

1.5.按GB5905《起重机检验试验规程和程序》，重新进行各项检验和试验，确保起重机安装后完全符合国家标准要求。

1.6.完成起重机安装自检后，报技术监督局特检部门检验取证。

三、施工组织1.为确保起重机设备拆卸、搬迁、安装质量和工期，我们将在贵公司组建起重机械拆卸、安装项目部，负责贵公司起重机械特种拆卸、安装的一切事务。

我们将选派具有丰富施工经验的人员担任项目部经理，负责工程质量、安全管理、文明生产等全面事务。

项目经理部下设现场技术负责人、安全负责人。

我们将选派有在外拆卸、安装经验的工程技术人员在业主方的协助下，建立起完善的安全文明生产管理网络，在改造修理过程中严格按照质星管理体系标准和贵方要求认真行组织、实施。

2.按照计划或要求安排有关技术人员进入现场，根据现场实际情况对工器具按标准配置。

华东交通大学理工学院毕业设计引言桥式起重机是一种桥架型起重机。

它的常用类型是箱形双梁桥式起重机，由一个两根箱形主梁和两根横向端梁组合而成的双梁桥架，它是依靠起升机构和在水平面内的两个相互垂直方向移动的机构运行，它广泛用在仓库、现代机械加工车间、装配车间和露天贮料场等生产场所。

桥式起重机一般由大车运行机构的桥架、起升机构和起重小车、电气设备、司机室等组成。

起重小车又分为主起升机构、副起升机构和小车架三部分组成。

起升机构用来上下升降物料，起重小车用来带着物料作横向移动，以达到在一定空间范围内组成的三维空间里做搬运和装卸物料。

桥式起重机是使用较广泛，工作效率高的一种轨道运行式起重机，其额定起重量可以达到上百吨。

最原始的形式是通用吊钩桥式起重机，其它种类桥式起重机都是在通用吊钩桥式起重机的形式上研发出来的。

其结构具有机械加工零件少、工艺性能好、通用性好及机构安装检修维护方便等众多优点，因此它被广泛用于现代工业中。

我国桥式起重机大多采用计算机辅助优化设计，能够极大地提高起重机的技术性能和减轻自身重量，并能开发出新型结构。

由于我国对能源工业的重视和资助，建造了很多大中型水电站，发电机组比以前多许多。

尤其是长江三峡的建设工程对大型起重机的需求量迅速提高。

三峡发电场需要1200t桥式起重机和2000t大型塔式起重机。

而小型的遥控起重机的需要量随着国民经济高速发簪也越来越大，它能极大地提高作业安全性，同时减少劳动力。

在我国的桥式起重机大、小车运行机构采用的是德国Demang公司研发的“三合一”驱动装置，吊挂于端梁内侧，这样吊挂就不会受主梁下挠和振动的影响，提高了大小运行机构的性能和寿命，并且使其结构紧凑，外观简洁，安装维护方便。

而国外桥式起重机发展更注重简化设备结构，减轻自重，降低生产成本。

他们不断的更新起重机的零部件，从而提高整机性能。

随着世界经济的高速发展，起重机械设备的体积和重量趋于大型化，起重量和吊运幅度也有很大增幅，为节省生产和维修成本，其服务场地和使用范围也随之变大。

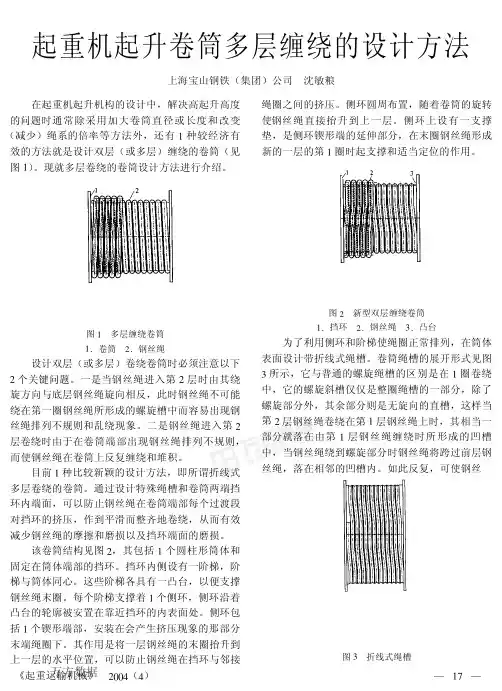

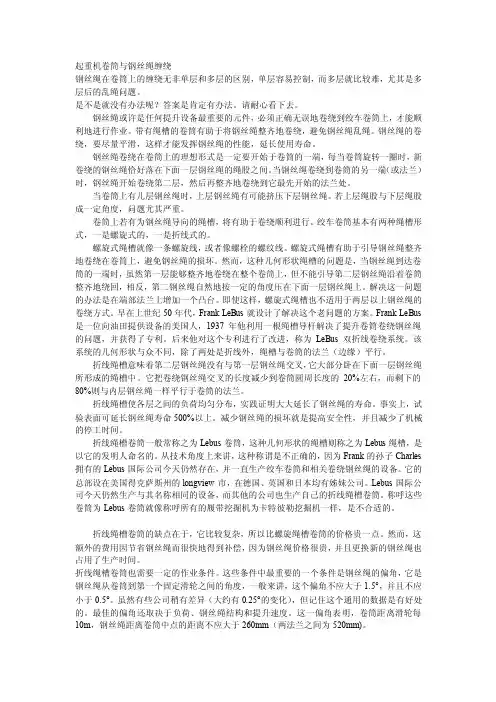

起重机卷筒与钢丝绳缠绕钢丝绳在卷筒上的缠绕无非单层和多层的区别，单层容易控制，而多层就比较难，尤其是多层后的乱绳问题。

是不是就没有办法呢？答案是肯定有办法。

请耐心看下去。

钢丝绳或许是任何提升设备最重要的元件，必须正确无误地卷绕到绞车卷筒上，才能顺利地进行作业。

带有绳槽的卷筒有助于将钢丝绳整齐地卷绕，避免钢丝绳乱绳。

钢丝绳的卷绕，要尽量平滑，这样才能发挥钢丝绳的性能，延长使用寿命。

钢丝绳卷绕在卷筒上的理想形式是一定要开始于卷筒的一端，每当卷筒旋转一圈时，新卷绕的钢丝绳恰好落在下面一层钢丝绳的绳股之间。

当钢丝绳卷绕到卷筒的另一端（或法兰）时，钢丝绳开始卷绕第二层，然后再整齐地卷绕到它最先开始的法兰处。

当卷筒上有几层钢丝绳时，上层钢丝绳有可能挤压下层钢丝绳。

若上层绳股与下层绳股成一定角度，问题尤其严重。

卷筒上若有为钢丝绳导向的绳槽，将有助于卷绕顺利进行。

绞车卷筒基本有两种绳槽形式，一是螺旋式的，一是折线式的。

螺旋式绳槽就像一条螺旋线，或者像螺栓的螺纹线。

螺旋式绳槽有助于引导钢丝绳整齐地卷绕在卷筒上，避免钢丝绳的损坏。

然而，这种几何形状绳槽的问题是，当钢丝绳到达卷筒的一端时，虽然第一层能够整齐地卷绕在整个卷筒上，但不能引导第二层钢丝绳沿着卷筒整齐地绕回，相反，第二钢丝绳自然地按一定的角度压在下面一层钢丝绳上。

解决这一问题的办法是在端部法兰上增加一个凸台。

即使这样，螺旋式绳槽也不适用于两层以上钢丝绳的卷绕方式。

早在上世纪50年代，Frank LeBus就设计了解决这个老问题的方案。

Frank LeBus 是一位向油田提供设备的美国人，1937年他利用一根绳槽导杆解决了提升卷筒卷绕钢丝绳的问题，并获得了专利。

后来他对这个专利进行了改进，称为LeBus双折线卷绕系统。

该系统的几何形状与众不同，除了两处是折线外，绳槽与卷筒的法兰（边缘）平行。

折线绳槽意味着第二层钢丝绳没有与第一层钢丝绳交叉，它大部分卧在下面一层钢丝绳所形成的绳槽中。

******** 起重机拆除、安装及供货技术协议买方：********卖方：********签订日期：招标编号：******** （以下简称“买方”）通过邀请采购方式对******** 起重机设备供货、安装及旧起重机的拆除进行了招标，确认******** (以下简称“卖方”)中标，双方经充分而友好的协商达成以下供货技术协议，作为起重机设备设计、制造、供货、安装、施工、调试、验收、交付使用等的依据。

本技术协议作为商务合同的附件与合同具有同等的法律效力。

一、总则1.1 本技术协议适用于******** 电动双梁桥式抓斗起重机（以下简称“起重机”）及其配套设备的EPC交钥匙采购（不含抓斗供货，含现有旧起重机的拆除），它提出了设备的功能设计、制造、结构、性能、安装、改造和试验等方面的技术要求。

1.2 本次采购的起重机设备为EPC交钥匙工程，即卖方对设备及材料采购、安装施工、报验、调试运行及取证等实行全过程承包。

卖方对其所承包内容负有全责，最终向买方提交一套满足本技术协议要求的系统设备。

1.3 本技术协议书中提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本协议书和所列标准要求的高质量产品及其相应服务。

对国家有关安全、环境保护等强制性标准，必须满足其要求。

1.4 卖方应提供全新的、高质量的设备。

这些设备应是技术先进并经实践证明是成熟可靠的产品。

1.5设备采用的专利涉及到的全部费用均被认为己包含在设备总价中，卖方应保证买方不承担有关设备专利的一切责任。

1.6 卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准或国际标准。

本技术协议书所使用的标准如遇与卖方所执行的标准发生矛盾时，应按较高标准执行。

1.7遵循本技术协议说明的全部条款不能认为可以解除卖方对所供货物应承担的责任。

在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。

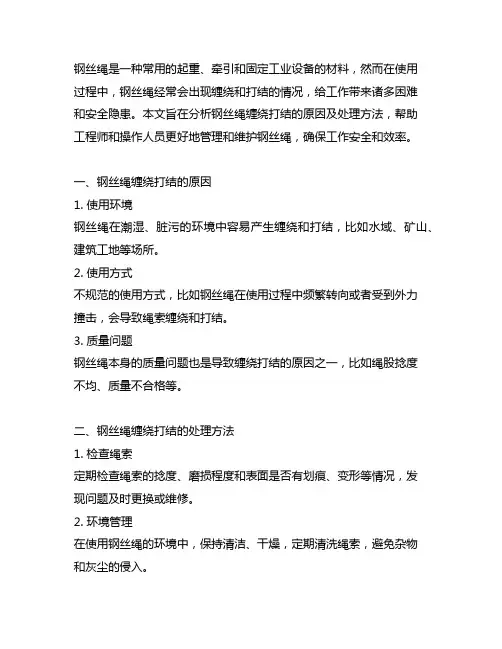

钢丝绳是一种常用的起重、牵引和固定工业设备的材料，然而在使用过程中，钢丝绳经常会出现缠绕和打结的情况，给工作带来诸多困难和安全隐患。

本文旨在分析钢丝绳缠绕打结的原因及处理方法，帮助工程师和操作人员更好地管理和维护钢丝绳，确保工作安全和效率。

一、钢丝绳缠绕打结的原因1. 使用环境钢丝绳在潮湿、脏污的环境中容易产生缠绕和打结，比如水域、矿山、建筑工地等场所。

2. 使用方式不规范的使用方式，比如钢丝绳在使用过程中频繁转向或者受到外力撞击，会导致绳索缠绕和打结。

3. 质量问题钢丝绳本身的质量问题也是导致缠绕打结的原因之一，比如绳股捻度不均、质量不合格等。

二、钢丝绳缠绕打结的处理方法1. 检查绳索定期检查绳索的捻度、磨损程度和表面是否有划痕、变形等情况，发现问题及时更换或维修。

2. 环境管理在使用钢丝绳的环境中，保持清洁、干燥，定期清洗绳索，避免杂物和灰尘的侵入。

3. 使用规范在使用钢丝绳时，要遵守操作规程，避免频繁的转向和受力撞击，降低绳索的缠绕和打结风险。

三、总结钢丝绳缠绕打结会给工作带来很大的安全隐患和工作效率下降，因此需要密切关注绳索的使用和维护情况，及时发现问题并采取有效的处理措施。

通过合理的环境管理和规范的操作方式，可以有效降低钢丝绳缠绕打结的风险，确保工作安全和效率。

在日常工作中，我们要重视钢丝绳的维护和管理，严格遵守操作规程，及时发现问题并及时处理，以确保工作的顺利进行和员工的安全。

希望本文对相关人员在钢丝绳的使用和维护方面有所帮助。

钢丝绳在工业领域中扮演着非常重要的角色，它通常用于吊装、起重、拖拉和索具等方面。

然而，由于使用环境和操作方式等因素的影响，钢丝绳经常出现缠绕和打结的现象。

如何有效地处理钢丝绳的缠绕和打结问题，成为了行业工作者需要解决的重要课题。

本文将针对钢丝绳缠绕打结的原因及处理方法进行更加深入的探讨，提供更多的解决方案和实用建议。

四、技术改进1. 利用新型材料针对钢丝绳缠绕打结的问题，一些生产厂家已经开始研发更耐磨、抗腐蚀的新型钢丝绳，通过改进材料和工艺，降低了绳索的表面摩擦系数，从而减少了缠绕和打结的可能性。
