QZ5t-10.5mA6抓斗起重机技术文件 一、简述 QZ5t-10.5m起重机是根据发电有限公司相关要求设计制造的产品，用于抓煤渣和沉渣池清灰水淤泥，产品适用环境温度为-20℃-+40℃，供给电源为AC380±10％、50Hz。 二、主要依据标准 起重机设计规范 GB3811 通用桥式起重机 GB/T14405 起重设备安装工程施工及验收规范 GB50278 起重机机械安全规程 GB6067 起重机试验规范和程序 GB5905 电气装置起重机机械安全规程 GBJ232 通用桥式起重机产品装置分等 JB/ZQ8001 起重机滑接输电装置型号和基本参数 JB/T 6391.1 起重机滑接输电装置技术条件 JB 6391.2 安全滑接输电装置 Q/320211 桥机和门式起重机制造及轨道安装公差 GB10183 通用桥机和门式起重机司机室技术条件GB/T14407 起重机缓冲器GB6164 起重机吊钩GB10051.1～5 碳素钢铸件分类及技术条件 GB5676 优质碳素结构钢技术条件 GB699 碳素结构钢GB700 合金结构钢技术条件GB3077 普通碳素结构钢和低合金结构钢热轧厚钢板和带钢 GB3274 碳素钢板GB912 YZR系列起重及冶金用绕线转子三相异部电动机技术条件ZBK26008 旋转电机基本技术条件 GB755
起重机电控设备 JB4315-97 三、投标设备技术性能参数表 1、QZ5t-10.5m参数表
四、主要部件概述 电动双梁桥式起重机主要由桥架部分、小车部分和电气部分构成。 1、桥架部分 起重机桥架部分主要包括主梁、端梁、大车运行机构、主被动走台、大小车导电装置、主端梁栏杆、检修室及导电挡架等部件。 1）起重机主梁、采用焊接箱型梁、双梁结构，直接采用开板放样整根梁的结构，无接头、不分段。在主梁上制作有主被动走台及栏杆，走台既方便检修，安装运行机构，安装电气控制柜、布置电缆线，还方便安装小车导电装置。主梁制作时具有上拱度，跨中的上拱度控制在O.9S/1000-1.4S/1000，最大上拱度控制在跨中S/1O的范围内，主梁旁弯规定数值：≤S/2000，跨度偏差S±5mm且绝对值差≤5mm,主要承载构件钢板采用Q235B。起重机端梁采用焊接箱型梁，端梁上安装大车车轮装置,主端梁之间采用焊接连接，端梁之间采用法兰螺栓连接，方便运输和安装。 2）起重机大车运行机构采用四车轮，优质碳素钢并经热处理调质。整台起重机采用二分之一驱动方式。起重机运行机构减速器为封闭式ZQ型减速器；电动机采用专为冶金、起重工况设计的YZR型三相异步电动机，绝缘等级为F级，防护等级为IP54；车轮采用符合JB/T6392.1-1992《起重机车轮型式尺寸、踏面形状与轨道的匹配》和JB/T6392.2-1992《起重机车轮技术条件》。 3）司机室以大车滑触线安装在同一侧当大车滑触线出现故障时检修滑触线，设置的导电挡架可以保护滑触线因吊重物晃动而引起钢丝绳摆动带来的破坏力。 4）起重机桥架端梁两端设置缓冲器（大车、小车采用聚氨脂缓冲器），缓冲器能够吸收起重机桥架停止而产生的能量，小车设置缓冲器及安装于起重机桥架两端的阻进器以限制小车的行走。
起重设备用钢丝绳基本常识 一、起重机钢丝绳的使用常识 更换的新绳应与原安装的钢丝绳同类型、同规格，若采用不同类型，应保证新绳不低于旧绳的性能，并能与卷筒和滑轮的槽形相配；钢丝绳捻向应与卷筒绳槽螺旋方向一致，单层卷绕时应设导绳器以防乱绳。 更换钢丝绳时，从卷轴或钢丝绳卷上抽出钢丝绳时应防止其打环、扭结、弯折或黏上杂物。截断钢丝绳应在断位两侧用细钢丝扎结牢固，以防切断后绳股松散。 钢丝绳与机器某部位发生摩擦时，应在接触部位加保护措施；捆绑绳与吊载物棱角接触时，应在棱角处加垫木或铜板等，以防钢丝被割伤。起升重物时，钢丝绳不准斜吊，以防乱绳出现故障。 严禁超载起吊，应安装超载限制器或力矩限制器，并尽量避免使用中突然的冲击振动。还应安装起升限位器，以防过卷拉断钢丝绳。 二、工程起重机钢丝绳及其选用 钢丝绳在工程起重机上使用的非常普遍，一般由许多高强度钢丝编绕而成。它首先由单根钢丝绕在一起形成股，然后将其中一些股绕成绳芯，再由其它股组成的外股围绕绳芯绕成钢丝绳。有些进口钢丝绳内部还包含一个塑料插芯，通常以塑料涂层的形式经过特殊处理覆盖在绳芯上，重要的钢丝绳则在绳内部充填适当的润滑剂以减少摩
擦。 国产钢丝绳按绳芯材料一般分有机物（麻芯和棉芯）、石棉芯或金属芯三种，绳内部通常无填充物或润滑剂。 钢丝绳按钢丝绕成股和股绕成绳的相互方向又可分为顺绕绳和交绕绳，并按其股绳捻向分为左、右同向捻和左、右交互捻；进口钢丝绳一般以交绕绳为标准绳，规定钢丝绳的旋向与相对于钢丝绳的纵轴为基准的外股螺旋线的旋向一致，分为左旋和右旋。相应的，也规定了股的旋向，即以股的纵轴为基准，组成股的外丝的螺旋线的方向为每股的旋向。普通钢丝绳在单根使用时，都有向钢丝绳绕向相反方向旋转的现象，在滑轮组中使用时会因钢丝绳旋转而造成起吊钢丝绳旋扭，俗称打绞。相对于普通钢丝绳，目前不旋转钢丝绳已开始大量应用。所谓不旋转钢丝绳是基于这样一个原理，即绳与股的扭转力矩方向相反而大小相等：进口不旋转钢丝绳则有所不同，其原理是使绳芯的旋向与绳本身的旋向相反，当受力时，绳芯产生的扭矩与外股产生的扭矩大小相等，方向相反。 钢丝绳的股还可通过滚压或模具挤压等后处理方法成为紧密股，处理后股的直径将减小，而表面光洁度很高。因此，采用紧密股的钢丝绳可以使用较粗的钢丝，相同直径下，采用紧密股的钢丝绳充填系数较高，破断拉力大为提高。当在卷筒上进行多层缠绕时，普通股的钢丝绳其外股在层与层之间挤压较严重，钢丝绳表面磨损较快。而紧密股的钢丝绳则有较高的抗磨损能力和抗挤压能力。 钢丝绳的选择正确与否，直接影响绳的使用寿命并使绳产生结构变
抓斗桥式起重机技术说明 一、产品用途 本起重机广泛地适用于各厂矿普通货物的吊装作业，配置抓斗这种专用吊具进行特殊作业。 二、产品类型 如图所示，本机为抓斗桥式起重机，主梁采用正轨箱型结构。主梁下设闭式司机室，大车采用安全滑触线导电，小车采用电缆导电，各机构均采用电阻调速。 三、设计、制造的标准及规范如下： 1、GB3811-83 《起重机设计规范》 2、GB6067-85 《起重机安全规程》 3、GB/T14405-93 《通用桥式起重机》 4、GB10183-88 《桥式和门式起重机制造及轨道公差》 5、GB5905-86 《起重机械试验规范和程序》 6、GB8918-88 《优质钢丝绳》 7、GB8923 《涂装前钢材表面锈蚀等级和除锈等级》 8、GB699；GB700 《碳素结构钢》 9、GBJ232-86 《电气装置安装工程施工及验收规范》 10、JB4315-86 《起重机电控设备》 11、TJ231 《机械设备安装工程施工及验收规范》 12、GB9286 《色漆和清漆漆膜的规划试验》
四、技术规格和主要技术条款 4.1 起重机的结构、机构、机电设备和安全保护装置符合国家现行起重机及有关标准和规范规定。 4.2 有足够的强度、刚度、与使用寿命。各机构安全可靠，工作平稳，震动和噪声符合规范规定。 4.3 电控系统与操作系统工作灵敏可靠，机电安全联锁和安全保护装置齐全，工作灵敏准确耐用。 4.4 制造起重机的材料符合国家冶金部标准。 4.5 主要机电设备提供出厂质量合格文件。 4.6 外协的电气设备和元件，遵循质量可靠，备件提供应及时，择优选用，并经用户确认。 4.7 各结构具有良好的可拆性，整机操作、维护、保养和修理方便。4.8 钢材进行了抛光除锈的表面预处理，表面粗糙度达到GB8932《涂装前钢材表面锈蚀等级和除锈等级》标准，钢板为Sa2.5级，型钢为St3级。 4.9 焊缝按规定进行超声波探伤，提供探伤报告。 4.10 安装后的吊车大梁，在跨中S/10范围内上拱度为（1.1-1.3）S/1000(S为起重机跨度），提供上拱度实测记录。 4.11 桥吊大梁整体焊接，不分段。 4.12 采用起重机专用减速器。 4.13 起升上下限位和大小车行车终端限位灵敏可靠。 4.14 起升机构的起升和开闭所用的传动装置一样。 4.15 司机室配有推拉窗，具有开阔的良好视野，在司机座位上能清楚地观察到吊钩工作围内的作业。 4.16 司机室造型美观，室内壁色调柔和，有适感，隔音符合标准要求。
文件编号：RHD-QB-K2810 （管理制度范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 起重机钢丝绳使用注意事项标准版本
起重机钢丝绳使用注意事项标准版 本 操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 (1)限制或消除钢丝绳的弹性振动。在机构设计时，设计人员通常会将钢丝绳作为一个刚性体，而实际上钢丝绳是一个弹性体。在设备加速、减速或紧急制动时，钢丝绳会储存或释放一部分能量，从而引起提升设备的剧烈振动。为了提高钢丝绳的使用寿命，改善整体机构的工作性能，应尽量限制或消除钢丝绳的弹性振动，减少钢丝绳的动张力。只有选用最佳的启动和停止曲线，才可有效地限制设备在加速或减速时的弹性振动，减少对钢丝绳的损坏，增加提升设备运行的可靠性及舒适性。
(2)要防止钢丝绳在第一次安装时出现扭转或弯曲、在卷筒上排列不均等现象。 (3)要避免发生以下情况：钢丝绳末端固定措施不当；钢丝绳与楔连接处，主受力绳方向不正确；用压板连接处绳头太短，且没有捆扎，螺栓太紧或太松等；螺扣连接处，螺扣数量少、间距不合理或选型与钢丝绳不匹配。 (4)改向滑轮槽底部的槽径、包角和槽壁等磨损量应符合规定，否则会引起钢丝绳相应的弯曲应力和挤压力的增大。 (5)滑轮或卷扬滚筒的位置保持适当，否则会引起钢丝绳绕进或绕出滑轮和滚筒时偏角增大，也就是钢丝绳中心线和垂直于滑轮或滚筒轴心的平面夹角大于4°。 (6)滑轮或卷扬滚筒的材料性能应满足规定的使

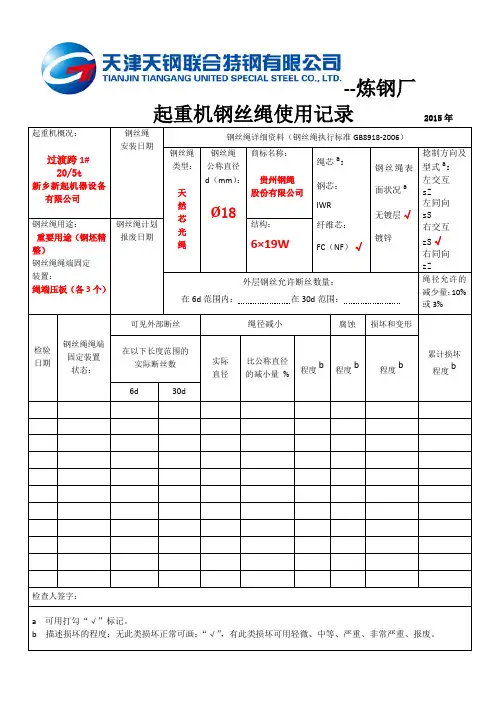

起重机钢丝绳相关知识及报废标准 起重机钢丝绳的安全规程是什么？ 答：根据《起重机械安全规程》对钢丝绳的规定：1、起重机械钢丝绳在一个捻节距内断丝数不得大于钢丝绳总丝数的10％；2、钢丝径向磨损或腐蚀量超过原直径的40％则应报废，当不到40％时，可按规定折减断丝数报废；3、起重机械吊运炽热金属或危险品的钢丝绳的报废丝数，取一般起重机用钢丝绳报废标准的一半；4、对于符合ISO2408（一般用途钢丝绳特性》标准所规定的结构钢丝绳，报废的断丝数应按GB5972—86中规定数执行；5、钢丝绳有明显腐蚀应报废；6、局部外层钢丝伸长呈鸟笼型应报废。 流动式起重机使用的钢丝绳主要有几类？ 答：钢丝绳依据起重机的用途，主要分为起升钢丝绳和变幅钢丝绳。 起升钢丝绳具有以下特点：一是高破断拉力。大量的股数增加了钢丝绳的金属面积，使钢丝绳结构更加紧密，提高了钢丝绳的填充系数。二是平行结构使钢丝绳寿命较长。在非平行结构中，所有的钢丝和绳股有不同的捻矩，但是钢丝和钢丝以及股与股的交叉点的高应力会导致钢丝绳内部损坏，而平行结构则避免了这些问题。三是异型股（压实股）增强了起升钢丝绳的韧性。起升钢丝绳的异型股具有更高的破断拉力和更好的柔韧性，钢丝绳表面和滑轮之间具有更好的接触
状态、更强的耐磨损性和抗腐蚀性，其光滑的表面可以避免由于摩擦而产生的“印痕”。 变幅钢丝绳具有以下特点：一是强稳定性。变幅钢丝绳具备一层塑料层，将钢丝绳纤维芯和全钢芯的优点合二为一。完全润滑的独立钢芯先是被一层塑料垫层包裹，然后将外股以螺旋方式缠绕其上，这就形成了塑料层变幅钢丝绳。塑料层形成了一个缓冲层，成为外股的基床，它固定了钢丝绳的各个部分，甚至在最大的外力作用下也能像紧身衣一样维持钢丝绳的稳定性，是避免“鸟笼现象”（钢丝绳在冲击载荷下散股）的最有效方法。二是高润滑性。变幅钢丝绳使独立钢芯处于完全密封的状态下，其内部润滑材料不会流失，确保钢丝绳终生免润滑。三是高抗挤压性。变幅钢丝绳相对起升钢丝绳而言，使用频率较低，但时刻承载着较大的载荷。整绳挤压结构的变幅钢丝绳，在一定的直径空间内增加了钢丝绳的金属截面积，从而在同样的条件下更具有抗挤压性。 什么情况下钢丝绳需更换及报废？ 钢丝绳的损坏往往是由多种因素综合累积造成的，主管人员应判断原因并决定钢丝绳是否报废或继续使用。对于钢丝绳的损坏，检验人员首先应调查是否是设备的缺陷，如果是这样，应在更换钢丝绳之前消除该缺陷。可根据下述因素，决定钢丝绳是否应该更换。可参看相关的中国国家标准（GB/T 5972）和ISO标准(ISO 4309)。 波浪变形 外层绳股突出 钢丝挤出 绳径局部减小

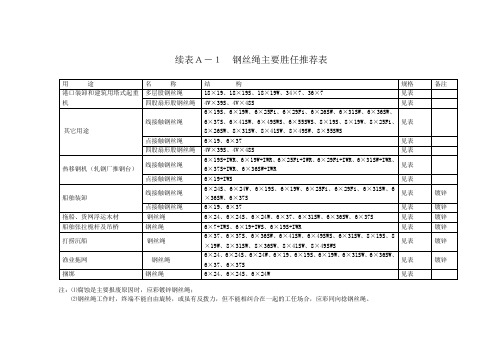

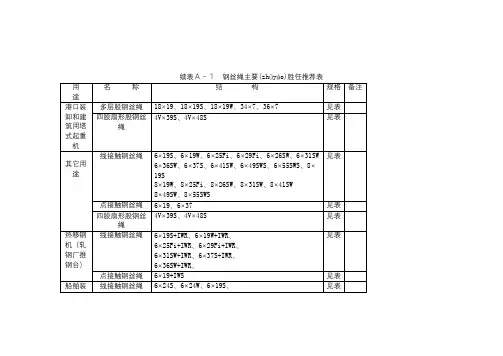

起重用钢丝绳的选择及检验方法分析 发表时间：2019-01-10T14:06:36.870Z 来源：《防护工程》2018年第30期作者：潘鹏王鹏陈强[导读] 改革开放以来，我国在经济建设和工业发展方面取得了巨大的进步，而起重机作为一种可以在规定范围内进行物体搬运的设施， 潘鹏王鹏陈强江苏省特种设备安全监督检验研究院苏州分院江苏苏州 215000 摘要：改革开放以来，我国在经济建设和工业发展方面取得了巨大的进步，而起重机作为一种可以在规定范围内进行物体搬运的设施，在建筑业和工业等众多的行业发挥着巨大的作用，但随着各个行业的不断进步，对起重机的要求也越来越高，因此对于在起重机中占据重要部位的钢丝绳的选择和使用便极其重要。本文将根据我国目前商用钢丝绳的基本状况，对于起重机钢丝绳选择要点和检验策略进行 科学地分析和详细地阐述，希望能给有关的单位和工作人员提供一定的帮助。 关键词：起重；钢丝绳；选择检验；策略分析 引言： 钢丝绳是一种按照力学的原理和尺寸方面的要求而按照特定的原理制成的钢丝束，其主要是由钢丝、钢丝绳芯以及润滑脂组成。自十九世纪三十年代中期欧洲人发明第一根钢丝绳以来，由于其优越的强度和韧性、平稳性等特征，便迅速得到工业的认可，之后一百多年，钢丝绳迅速发展，时至今日已经衍生出磷化涂层类钢丝绳、涂塑类钢丝绳、光面类钢丝绳等很多类别的钢丝绳，并在众多行业被大量使用。钢丝绳由于工作内容和质量要求的不同，因此在使用中也存在较大差距，尤其是起重机所用的钢丝绳，考虑其工作强度以及安全性，因此必要科学的方法对钢丝绳进行筛选和使用。 一、起重用的钢丝绳的选择 由于起重机存在着众多的种类，类似悬臂起重机、桥式起重机、塔式起重机等众多的起重机在选择使用钢丝时由于其自身工作的特殊性，因此在使用钢丝绳上也有不同，但整体上而言，还是以国家标准为基础的，且主要是以国家标准20118—2006为主（如表一）。 适用范围机械、船舶、建筑、林业、货运、渔业、矿井等行业使用的各种缘故钢丝绳结构类别（1）断面结构：单股类钢丝绳和多股类钢丝绳（2）结构形式：分线接触结构和点接触结构钢丝绳原材料钢丝的标准要符合国标 8918—2006规定的一般用途钢丝由上表可以看出，各种不同的起重机由于其自身工作方面的要求，因此国家对钢丝绳的使用做了严格的要求，这种要求是基于钢丝绳的力学原理和内在构造所提出的，因此对于齐忠勇钢丝绳的安全使用是极其必要的。当然，起重用钢丝绳在实际使用过程中除了要严格遵守一般用途钢丝绳标准之外，还应参考重要用途钢丝绳使用标准、起重机设计规范等众多国家标准，尤其是一些特殊用途的起重用的钢丝绳，除了在结构、原料的使用遵守标准之外，还应考虑其特殊的工作环境，例如建筑方面或者是港口所用的起重机，除了要考虑高度和重量之外，还应考虑其钢丝绳的防腐蚀性能；而在钢厂或者是用于吊高温物品的起重机，其钢丝的就必须考虑耐温性，因此对于不同用途的起重机，其钢丝绳的选择和使用也是不同的[1]。 二、起重机钢丝绳的检验方式 钢丝绳在使用过程中会逐渐形成磨损或者是损坏，因此必须要定期或不定期地对起重机上面的钢丝绳进行及时的检验和排查，对于达到报废标准（国标/T8918）的钢丝绳，尤其是达到钢丝绳报废断根数（如表二）的钢丝绳，检验人员要及时上报组织并及时安排修复人员对钢丝绳进行及时地更换，从而保证起重机的正常使用以及使用的安全性，从而避免出现安全问题从而造成一系列影响。 值得注意的是，上表仅限于常规情况，对于特殊工作环境下钢丝绳出现有腐蚀或者损坏的情况，检验人员还应根据其它规定对其做出判断。检验工作人员在对起重机的钢丝绳进行检查时要严格依照钢丝绳报废的标准并且采用科学的方法进行检验，就目前而言，检验工作主要有两种大的分类：（一）、采取人工检验的方法现阶段人工检验工作的进行，主要依靠工人丰厚的专业经验和相关知识，用肉眼观察并辅助相关简单的设备进行检验工作，检查内容有钢丝绳自身存在的断丝、顶端部位的断丝、钢丝自身直径内容的变化、是否出现腐蚀、出锈、变形等情况，从而依照检验钢丝绳的检验与报废的标准对其进行评估，对于不符合要求的钢丝绳要进行及时的替换工作。但是由于起重机往往十分庞大，因此对钢丝绳的检查便是一项极为复杂的工作，所以高质量的检查往往会耗费大量的人力和时间[2]。 （二）、专业检测仪器检验的方式由于人工检验容易出现检查不周、检查质量不高的情况，因此目前众多起重机钢丝绳检验工作采用探伤仪器检查的方法，通过检测仪器磁力信号传递的方式，可以精准的对钢丝绳的整体情况和内部损伤情况进行完善的检查和分析，从而极大地提高了检验工作的水平和质量。

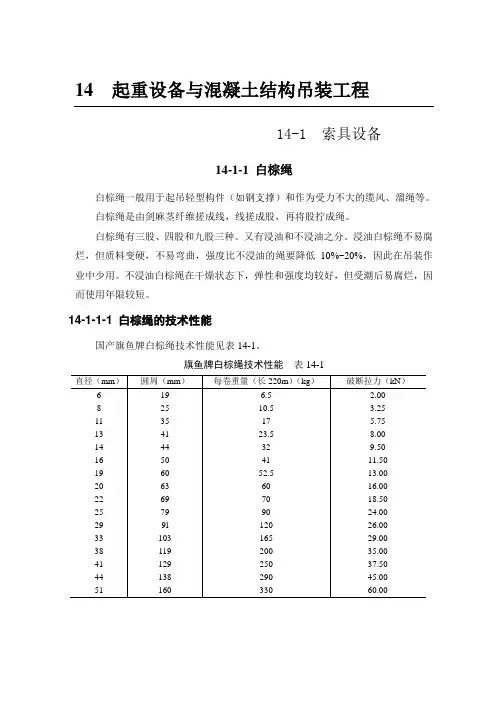

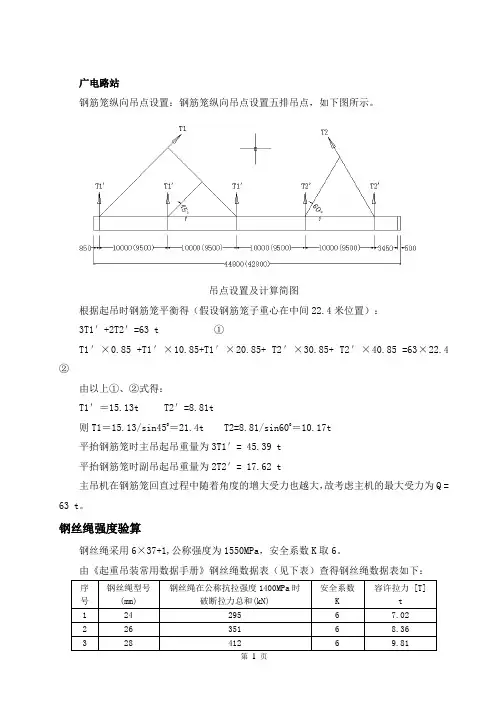

相关钢丝绳使用规范参考 1、吊装用钢丝绳与起重机械用钢丝绳的区别主要为：一是起重机械用钢丝绳为钢芯，吊装用钢丝绳为麻芯，强度不如起重机械用钢丝绳。二是起重机械用钢丝绳的保险系数为8倍，吊装用钢丝绳的保险系数为5-8倍。 钢丝绳 2、钢丝绳选用应符合GB /T8918中规定的多股钢丝绳，并必须有产品检验合格证。 3、钢丝绳的安全系数及配合滑轮的直径应不小于表1的规定。 表1钢丝绳的安全系数及配合滑轮直径 4 钢丝绳应防止打结和扭曲。 5 切断钢丝绳时应采取防止绳股散开的措施。 6 钢丝绳应保持良好的润滑状态，润滑剂应符合该绳的要求并不影响外观检查；钢丝绳每年应浸油一次。 7 钢丝绳不得与物体的棱角直接接触，应在棱角处垫以半圆管、木板等。 8 起重机的起升机构和变幅机构不得使用编结接长的钢丝绳。 9 钢丝绳在机械运动中不得与其他物体或相互间发生摩擦。 10 钢丝绳严禁与任何带电体接触。 11钢丝绳严禁与炽热物体或火焰接触。
12钢丝绳不得相互直接套挂连接。 13钢丝绳应存放在室内通风、干燥处，并防止损伤、腐蚀或其他物理、化学因素造成的性能降低。 14 钢线绳端部用绳卡固定连接时，绳卡压板应在钢丝绳主要受力的一边，绳卡间距应不小于钢丝绳直径的6倍，绳卡的数量应不少于表2的要求。 表2钢丝绳端部固定用绳卡的数量 钢丝绳直径mm 7—18 19—27 28—37 38—45 绳卡数量个 3 4 5 6 两根钢丝绳用绳卡搭接时，除应遵守上述规定外，绳卡数量应比表2的要求增加50％。 15 绳卡连接的牢固情况应经常进行检查。对不易接近处可采用将绳头放出安全弯的方法进行监视。 16 钢丝绳用编结法连接时，编结长度应大于钢丝绳直径的15倍，且不得小于300mm。 17通过滑轮的钢丝绳不得有接头。 18钢丝绳的检查报废，除应符合GB/T 8918的要求外，还应按照GB/T 5972进行检验和检查。 1) 钢丝绳的断丝数达到表3的规定数值时应报废。
华电重工机械有限公司 钢丝绳报废标准 g. 弹性减小； h. 外部及内部磨损； i. 外部及内部腐蚀； j. 变形； k. 由于热或电弧造成的损坏。 i.永久伸长的增加率。 所有的检验均应考虑以上各项因素并遵循各自的标准。然而，钢丝绳的损坏往往是由各个因素综合 积累造成的，这就应由 主管人员判别并决定钢丝绳是报废还是继续使用。 对于钢丝绳的损坏，检验人员应弄清钢丝绳的损坏是否由机构上的缺陷所致，如果是这样，应建议在换 新钢丝绳之前消除这缺陷。 断丝的性质和数量 起重机械的总体没汁不允许钢丝绳具有无限长的寿命。 对于6股和8股的钢丝绳，断丝主要发生在外表。 而对于多层绳股的钢丝绳 (典型的多股结构)就不同, 这种钢丝绳断丝大多数发生在内部，因而是“不可见的”断裂。 因此表1和表2考虑了这些因素，因此，当与 GB/T5972-2006 2.5.2 —款中的因素结合起来考虑时，它适 用于各种结构的钢丝绳。 当制订抗扭钢丝绳的报废标准时，应考虑钢丝绳的结构、工作时间及使用方式。钢制滑轮上的抗扭钢丝 绳中断丝根数的控制标准见表 2的规定。 对岀现润滑油以干或发生变质现象的局部绳段应予以特别注意。 钢丝绳使用的安全程度由下列项目判定； a. 断丝的性质和数量； b. 绳端断丝； 断丝的局部聚集； 断丝的增加率； 绳股断裂； 由于绳芯损坏而引起的绳径减小； c. d. e .
注：①d――钢丝绳直径。 ②填充钢丝不能看作承载钢线，因此要从检验数中扣除。多层股钢丝绳仅考虑可见的外层强股。带钢芯的钢丝绳，其绳芯看作内部绳股而不予考虑。 当吊运熔化或赤热金属、酸溶液、爆炸物，易燃物及有毒物品时，上表断丝数应相应减少一半。 绳端断丝 当绳端或其附近岀现断丝时，即使数量很少也表明该部位应力很高，可能是由于绳端安装不正确造成的，应查明损坏原因。如果绳长允许，应将断丝的部位切去重新合理安装。 断丝的局部聚集 如果断丝紧靠一起形成局部聚集，则钢丝绳应报废。如这种断丝聚集在小于6d的绳长范围内，或者 集中在任一支绳股里，那么，即使断丝数比表1表2的数值少，钢丝绳也应予以报废。 断丝的增加率 在某些使用场合，疲劳是引起钢丝绳损坏的主要原因，断丝则是在使用一个时期以后才开始岀现，但断丝数逐渐增加，其时间间隔越来越短。在此情况下，为了判定断丝的增加率，应仔细检验并记录断丝增加情况。判明这个“规律”可用来确定钢丝绳未来报废的日期。 绳股断裂如果岀现整根绳股的断裂，则钢丝绳应报废。表2钢制滑轮上工作的抗扭钢丝绳中断丝根数的控制标准 由于绳芯损坏而引起的绳径减小 当钢丝绳的纤维芯损坏或钢芯（或多层结构中的内部绳股）断裂而造成绳径显著减小时，钢丝绳应报 废。
目录 一、编制依据 (2) 1.1 编制依据 (2) 1.2 编制目的 (2) 二、现场准备 (3) 2.1 现场布置要求 (3) 2.2 安装注意事项 (3) 三、施工组织计划 (4) 3.1 施工组织机构 (4) 3.2 人员分工 (4) 3.3 人员详情 (4) 四、施工用起重设备与辅助工具 (5) 4.1 拆卸设备与辅助工具清单。 (5) 4.2 汽车吊选型 (5) 4.3 钢丝绳的选择 (7) 五、安装工艺流程及步骤 (9) 5.1 进场准备 (9) 5.2 现场准备 (10) 5.3 起重机安装步骤 (10) 5.4 起重机安装计划工期 (11) 5.5 起重机安装工艺流程 (11)
5.6 起重机安装后试运转 (14) 六、质量保证体系及措施 (17) 6.1 、质量保证体系 (17) 6.2 、质量保证措施 (17) 七、安全保证体系及安全保障措施 (18) 7.1 安全生产保证措施 (18) 7.2 施工伤害应急预案 (18) 7.3 文明施工及环境保护保证措施 (19) 八、现场安全、文明施工及措施 (20) 8.1 安全生产组织机构 (20) 8.2 安全生产保证措施 (20) 8.3 施工伤害应急预案 (21) 8.4 文明施工及环境保护保证措施 (22) 教育资料． 一、编制依据 1.1 编制依据 1. 《起重设备安装工程施工及验收规范》GB 50278-2010 2. 《电气装置安装工程起重机电气装置施工及验收规范》GB50256-1996 3. 《起重机试验规范及程序》GB/T 5905-2011 4. 《起重机设计规范》GB/T 3811-2008 5. 《起重机械安全规程》GB6067.1-2010 6. 《通用门式起重机》GB/T 14406-2011
编号：SY-AQ-08671 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 起重设备钢丝绳的选用分析 Selection and analysis of hoisting equipment wire rope
起重设备钢丝绳的选用分析 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 钢丝绳是起重机械及起重设备、吊装捆绑作业不可缺少的主要零部件，被广泛地应用作为起升绳、变幅绳、牵引绳、吊装绳等。不论作为哪一种用途的钢丝绳．如果选用类型不当、使用方法不合理。缺乏安全检查、又不重视保养，更为严重的是已达报废还继续使用．都有可能发生因钢丝绳的损伤或破断而产生的重大事故。 对起重设备钢丝绳的正确选用推荐几种方法： (1)吊运熔化或炽热金属的钢丝绳，应采用石棉芯等耐高温的钢丝绳。 (2)工作在露天、潮湿、腐蚀等环境中应选用镀锌钢丝绳 (3)绕经滑轮和起重配件卷筒机构的起重设备钢丝绳，应优先选用线接触钢丝绳。由于线接触钢丝绳钢丝间接触应力小、磨损小、绕性好、钢丝绳使用寿命相对较长。 (4)起升较大或起重设备钢丝绳多层卷绕的起重机，宜采用不旋转、无松散倾向的右交互捻钢丝绳。这种钢丝绳股与绳的扭转趋势互相
抵消．起吊重物时不易旋转和松散。 这里填写您的公司名字 Fill In Your Business Name Here
起重机钢丝绳、吊钩、制动器安全注意事项（正式） Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. 编订：__________________ 单位：__________________ 时间：__________________
文件编号：KG-A0-5425-99 起重机钢丝绳、吊钩、制动器安全 注意事项（正式） 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作, 使日常工作或活动达到预期的水平。下载后就可自由编辑。 起重机的三大构件是指吊钩、钢丝绳与制动器。 由于这三大件频繁的动作，磨损往往都很严重，因此 起重机的这三大构件一旦出现问题，极易造成吊物坠 落，甚至造成严重的伤亡事故。 钢丝绳常见问题主要是磨损过度，未及时报废所 致，由于吊机钢丝绳使用很频繁，经常在滑轮上做弯 曲运动，如果不是防旋转钢丝绳，还要做扭转运动， 到一定时间，出现疲劳断丝，使整根钢丝绳报废。同 时钢丝绳在使用过程中，经常与货物相碰撞，尤其是 在碰撞点处就会出现钢丝绳单丝变形、弯曲和应力集 中等，从而出现断丝。例如操作者在操作时，钢丝绳 与一些设备及建筑物经常磨擦、刮碰，导致钢丝绳外 层局部断丝、变形；操作卷筒时，钢丝绳在卷筒上多
抓斗桥式起重机QZ10t-16.5m A6 技术说明书 山东贝特起重机有限公司 2016年12月
一、起重机技术参数
二、设计制造执行的主要标准 GB/T3811－2008 起重机设计规范 GB/T5905－2011 起重机试验规范和程序
GB50278-2010 起重设备安装工程施工及验收规范 GB50256-1996 电气装置施工及验收规范 TSG Q0002-2008 起重机械安全技术监察规程-桥式起重机 GB6067-2010 起重机安全规程 JB/T 10559-2006 起重机械无损检测钢焊缝超声检测 ZBJ80006 起重机用铸造滑轮 ZBJ80007 起重机用铸造卷筒 GB10095 渐开线圆柱齿轮精度 GB4628 桥式起重机圆柱车轮 JBT6392 起重机车轮 GB8918 优质钢丝绳 JB4315 起重机电控设备 GB/T14407 通用桥式和门式起重机司机室技术条件 GB10183 桥式和门式起重机制造及轨道安装公差 三、机构部分 1、起升机构 起升机构采用标准的结构布置形式, 电动机通过减速机驱动卷筒,电机和减速机之间采用齿轮联轴器及传动轴连接,结构紧凑, 便于装配和维修。卷绕系统由卷筒、抓斗上的动滑轮组通过钢丝绳连接而成。设置旋转式起升限位开关。所有旋转构件均设置防护罩。 起重机配用抓斗为四绳抓斗，其构造由上横梁、拉杆、下横梁、斗部四个部分组成，四绳抓斗主要与桥式起重机配套使用，用于抓取各类松散的堆积物，进行装车、卸车、转堆、加料等作业，其工作原理在桥式起重机小车上配有两组卷扬机构，每组卷扬机构引出两根钢丝绳，其中两根一组分别在抓斗平衡梁两端作支持作用，另一组钢绳经上横梁的滑轮与下横梁的滑轮组成滑轮组，起开闭斗部作用。 工作开始，支持钢绳将抓斗起吊在适当位置，然后放下，开闭钢丝绳，这时靠下横梁的自重迫使斗部横梁大轴为中心将斗部打开，当斗部开至两耳板的碰块相撞时，斗部打开到最大极限，开斗时上横梁滑轮和下横梁滑轮中口距加大，然后支持钢绳落下，将已打开的抓斗落在要抓取的松散堆积物上面，每收拢开闭钢绳将上、下横梁滑轮的中心距恢复到原来位置，这样就完成了抓斗物料过程，最后，提升开闭钢绳，整个抓斗被吊起经起重机移动到全
起重机钢丝绳的固定与连接 钢丝绳与其他零构件连接或固定的安全检查应注意两个问题： 第一，连接或固定方式与使用要求相符； 第二，连接或固定部位达到相应的强度和安全要求。 常用的连接和固定方式有以下几种（见图6-11）： 图6-11 钢丝绳固接 1．编结连接（见图6-11a） 编结长度不应小于钢丝绳直径的 15倍，且不应小于300mm；连接强度不小于75%钢丝绳破断拉力。2．楔块、楔套连接（见图6-11b） 钢丝绳一端绕过楔，利用楔在套筒内的锁紧作用使钢丝绳固定。固定处的强度约为绳自身强度的75%～85%。楔套应该用钢材制造，连接强度不小于75%钢丝绳破断拉力。 3．绳卡连接（见图6-11d） 图6-11' 钢丝绳夹 绳卡连接简单、可靠，得到广泛的应用。用绳卡固定时，应注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。 （1）连接强度不小于 85%钢丝绳破断拉力。 （2）绳卡数量应根据钢丝绳直径满足表6-6的要求。 表6-6绳卡连接的安全要求 （3）绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳直径的6倍。
4．锥形套浇铸法和铝合金套压缩法等的连接（见图6-11c） 钢丝绳末端穿过锥形套筒后松散钢丝，将头部钢丝弯成小钩，浇入金属液凝固而成。其连接应满足相应的工艺要求，固定处的强度与钢丝绳自身的强度大致相同。 钢丝绳受到强大的拉应力作用，通过卷绕系统时反复弯折和挤压造成金属疲劳，并且由于运动引起与滑轮或卷筒槽摩擦，经一段时间的使用，钢丝绳表层的钢丝首先出现缺陷。例如，断丝、锈蚀磨损、变形等，使其他未断钢丝所受的拉力更大，疲劳与磨损更厉害，从而使断丝速度加快。当钢丝绳的断丝数和变形发展到一定程度，钢丝绳无法保证正常安全工作，就应该及时报废、更新。 钢丝绳使用安全程度由下述各项标准考核：断丝的性质与数量；绳端断丝情况；断丝的局部密集程度；断丝的增长率；绳股折断情况；绳径减小和绳芯折断情况；弹性降低；外部及内部磨损程度；外部及内部腐蚀程度；变形情况；由于热或电弧而造成的损坏情况；塑性伸长的增长率等。
钢丝绳的报废标准： 1.表层钢丝绳直径磨损超过原直径40%的报废 2.钢丝绳直径减少量达到7%时报废 3.钢丝绳有明显的内部腐蚀必须报废 4.局部外层钢丝绳伸长显“笼”状畸变必须报废 5.钢丝绳出现整股断裂必须报废 6.钢丝绳的纤维芯直径增大较严重时必须报废 7.钢丝绳发生扭结、变折塑性变形、麻芯脱出、受电弧高温灼伤影响钢丝绳性能指标时必须报废。 参考资料：《钢丝绳安全技术》 第一条：带有驾驶室的起重机械必须设有专人驾驶。严禁非驾驶人员操作。 第二条：起重机司机须持有特殊工种操作证，方能按指定机型独立操作。 第三条：起重机械凡有下列情况之一者，禁止使用。 1、钢丝绳达到报废标准。 2、吊钩、滑轮、卷筒达到报废标准。 1、制动器的制动力矩刹不住额定载苛。 2、限位开关失灵。 3、主要受力件有裂纹、开焊。 4、主梁弹性变形或永久变形超过修理界限。 5、车轮裂纹、掉片、严重啃轨或'三条腿'。 6、电气接零保护挂靠失去作用或绝缘达不到规定值。 7、电动机温升超过规定值。 10、转子、电阻一相开路。 11、车上有人（检查、修理指定专人指挥时除外）。 12、露天起重机当风力达六级及以上。 13、新安装、改装、大修后未经验改合格。 14、轨道行车梁松动、断裂、物件破碎、终点车档失灵。 第四条：一般通用桥式起重机操作规程： 1、工作前严禁饮酒。 2、不准带无关人员上车。 3、开车前先检查机械、电气、安全装置是否良好；车上有无可碰、卡、挂现象；确认一切正常，打铃告警后，再送电试车。 1、检查试车中发现有第三条规定情况之一时，应立即停车。 2、操作中必须精力集中，与下面密切配合。操作时不准吸烟、吃东西和与他人谈话。 3、操作中严格执行'十不吊'： ①超过额定负苛不吊。 ②指挥信号不明；重量不明；光线暗淡不吊。 ③吊索和附件捆绑不牢、不符合安全要求不吊。 ④吊挂重物直接加工时不吊。 ⑤歪拉斜挂不吊。 ⑥工件上站人或浮放活动物不吊。 ⑦易燃易爆物品不吊。 ⑧带有棱角快口物件未垫好不吊。 ⑨埋地物品不吊。
抓斗起重机综合概述 抓斗起重机是货运港口、码头、发电厂、工矿企业生产过程中不可缺少的工程机械，常用来装、卸煤、灰、矸石等散料类货物。桥式起重机的抓斗升降、开闭、大车、小车运行的原传动控制均为继电器、接触器控制，抓斗操作方式为双手柄联动台操作。 GQ1型固定式带载变幅起重机，采用单臂架、钢丝绳变幅和四点接触球式回转支承结构，并设置滑轮补偿装置，可使货物近似水平移动，实现全幅度带载变幅，变幅速度较快，作业效率高，可360°全回转。本机具有结构新颖，传动平稳，效率高，操作方便，故障率低等特点。根据用户需求，可采用变频控制，使用各机构运转更平稳可靠 该码头固定式起重机，采用双索平口抓斗或双索多瓣抓斗（即荷花抓斗），可全工作幅度带载装卸。适用于需频繁连续作业，工作量很大的场所，如港口、内河码头、库场、货场、混凝土搅拌站、物流、电厂等场所的散货（如黄砂石子、水泥熟料、煤炭、矿石、矿粉、矿渣、石英砂、石灰石、盐、粮食、石膏、垃圾等）的装卸作业。 抓斗起重机根据起重机的分类分为桥式抓斗起重机，门式抓斗起重机，又可以分为单梁抓斗起重机和双梁抓斗起重机. 这种起重机将煤、矿石和磷酸盐之类的散货从货舱里卸到漏斗里，然后经传送带卸至堆货场或装车货台。 起重设备抓斗桥式起重机为散料和颗粒状物料专用。 抓斗桥式起重机常规配置：采用司机室控制，司机室分开式和闭式两种。各机构采用绕线式起重电机，电阻调速。
起重设备抓斗桥式起重机工作级别：A6、A7，工作环境20℃~+40℃本机型不推荐用于有防爆、绝缘要求的工作环境。 起重设备抓斗桥式起重机可供用户选择的其他配置： 1、抓斗开闭方向有平行和垂直主梁两种； 2、起重量包括抓斗自重； 3、小车带防雨罩时，顶面极限尺寸为H+h； 4、本吊机有标准小车和带称重小车两种供选择； 5、室外用起重机总量和最大轮压应相应增人5% 6、大车导电有角钢和安全滑触线两种形式供选择； 7、抓斗分为：单绳抓斗、双绳抓斗、电动抓斗、靶集抓斗 8、根据需要可配甘蔗抓斗，垃圾抓斗，木材抓斗等其它型式的抓具。 抓斗起重机技术参数：
起重机钢丝绳的选用 2011-3-24 来源：中国起重机械网浏览：3次 钢丝绳在工程起重机上使用的非常普遍，一般由许多高强度钢丝编绕而成。它首先由单根钢丝绕在一起形成股，然后将其中一些股绕成绳芯，再由其它股组成的外股围绕绳芯绕成钢丝绳。有些进口钢丝绳内部还包含一个塑料插芯，通常以塑料涂层的形式经过特殊处理覆盖在绳芯上，重要的钢丝绳则在绳内部充填适当的润滑剂以减少摩擦。 国产钢丝绳按绳芯材料一般分有机物（麻芯和棉芯）、石棉芯或金属芯三种，绳内部通常无填充物或润滑剂。 钢丝绳按钢丝绕成股和股绕成绳的相互方向又可分为顺绕绳和交绕绳，并按其股绳捻向分为左、右同向捻和左、右交互捻；进口钢丝绳一般以交绕绳为标准绳，规定钢丝绳的旋向与相对于钢丝绳的纵轴为基准的外股螺旋线的旋向一致，分为左旋和右旋。相应的，也规定了股的旋向，即以股的纵轴为基准，组成股的外丝的螺旋线的方向为每股的旋向。普通钢丝绳在单根使用时，都有向钢丝绳绕向相反方向旋转的现象，在滑轮组中使用时会因钢丝绳旋转而造成起吊钢丝绳旋扭，俗称打绞。相对于普通钢丝绳，目前不旋转钢丝绳已开始大量应用。所谓不旋转钢丝绳是基于这样一个原理，即绳与股的扭转力矩方向相反而大小相等：进口不旋转钢丝绳则有所不同，其原理是使绳芯的旋向与绳本身的旋向相反，当受力时，绳芯产生的扭矩与外股产生的扭矩大小相等，方向相反。 钢丝绳的股还可通过滚压或模具挤压等后处理方法成为紧密股，处理后股的直径将减小，而表面光洁度很高。因此，采用紧密股的钢丝绳可以使用较粗的钢丝，相同直径下，采用紧密股的钢丝绳充填系数较高，破断拉力大为提高。当在卷筒上进行多层缠绕时，普通股的钢丝绳其外股在层与层之间挤压较严重，钢丝绳表面磨损较快。而紧密股的钢丝绳则有较高的抗磨损能力和抗挤压能力。 钢丝绳的选择正确与否，直接影响绳的使用寿命并使绳产生结构变形、断裂和意外的失效等。因此推荐选用原则如下： １）当进行一次无导向重物提升时或在较大高度下进行多次无导向重物提升时，选用不旋转钢丝绳： ２）当进行一次有导向重物提升或在较小高度下进行多次有导向重物提升（如行车）或左旋和右旋绳成对使用时，可选用普通钢丝绳。 钢丝绳旋向的确定应遵循：
起重机钢丝绳使用注意事项 姓名：XXX 部门：XXX 日期：XXX
起重机钢丝绳使用注意事项 (1)限制或消除钢丝绳的弹性振动。在机构设计时，设计人员通常会将钢丝绳作为一个刚性体，而实际上钢丝绳是一个弹性体。在设备加速、减速或紧急制动时，钢丝绳会储存或释放一部分能量，从而引起提升设备的剧烈振动。为了提高钢丝绳的使用寿命，改善整体机构的工作性能，应尽量限制或消除钢丝绳的弹性振动，减少钢丝绳的动张力。只有选用最佳的启动和停止曲线，才可有效地限制设备在加速或减速时的弹性振动，减少对钢丝绳的损坏，增加提升设备运行的可靠性及舒适性。 (2)要防止钢丝绳在第一次安装时出现扭转或弯曲、在卷筒上排列不均等现象。 (3)要避免发生以下情况：钢丝绳末端固定措施不当；钢丝绳与楔连接处，主受力绳方向不正确；用压板连接处绳头太短，且没有捆扎，螺栓太紧或太松等；螺扣连接处，螺扣数量少、间距不合理或选型与钢丝绳不匹配。 (4)改向滑轮槽底部的槽径、包角和槽壁等磨损量应符合规定，否则会引起钢丝绳相应的弯曲应力和挤压力的增大。 (5)滑轮或卷扬滚筒的位置保持适当，否则会引起钢丝绳绕进或绕出滑轮和滚筒时偏角增大，也就是钢丝绳中心线和垂直于滑轮或滚筒轴心的平面夹角大于4。 (6)滑轮或卷扬滚筒的材料性能应满足规定的使用要求，否则会导致钢丝绳的挤压应力过大。 (7)要防止钢丝绳跳绳。滑轮装置上如果没有设置防跳绳装置或防跳绳装置与滑轮之间的间隙过大，超过钢丝绳直径的20%或防跳绳装置 第 2 页共 4 页
刚度不能满足使用要求，钢丝绳会跳绳引起损伤。 第 3 页共 4 页
感谢您的浏览！整理范文，仅供参考。 第4 页共4 页
起重机械钢丝绳的使用及其维护(一)(图)将含碳量0.5%～0.8％的优质碳素钢丝经捻绕成绳股后，再将若干绳股围绕绳芯捻制即形成钢丝绳。钢丝绳抗拉强度高，且柔韧性、耐久性、抗磨损性、承载性、抗腐蚀性很强，广泛用于起重机械的起升、变幅、牵引等机构，还可用作桅杆起重机的张紧绳、缆索起重机的承载索以及捆绑物件的司索绳。 1.钢丝绳的选择 选择适宜的钢丝绳可减少使用中的危险因素，降低对人、机的危害，防止过早损坏。选择钢丝绳时，不仅应考虑其破断拉力、捻绕方向、绳股数量、绳芯结构、抗旋转性能和润滑性能等因素，还应考虑起重机械的实际工况。 比如用单绳或多绳提升自由悬挂负荷时，可选择抗旋转钢丝绳，如图1所示；而用于提升有导向装置的负荷时，可选择非抗旋转钢丝绳，如图2所示。 图1 抗旋转钢丝绳的选用
图2 非抗旋转钢丝绳的选用 为提高钢丝绳的使用寿命，应尽量选择线接触钢丝绳，不宜选择点接触钢丝绳。 不宜选择强度过高的钢丝绳，其强度一般不应超过2160 MPa。吊运熔化或炽热金属的工况，应选择石棉芯、耐高温钢丝绳。 2.钢丝绳的安装和使用 (1)正确安装 钢丝绳应在预紧状态下进行安装。卷筒上的每1层钢丝绳都应进行预紧安装，这样可以去除钢丝绳的弯曲刚度，提高载荷作用下钢丝绳结构稳定性。安装钢丝绳时，应在洁净的地方拖线，不应绕在其他物体上，要防止划、磨、碾压和过度弯曲。
卷绕钢丝绳时，应严格按有关安全操作规程作业。卷绕时若钢丝绳绕乱，应立即停止卷绕，否则将损坏钢丝绳，以致不能复原甚至报废。此时应拆开绳端进行调整，一次调整不好，应反复调整2～3次。调整时不得将手放在卷筒附近作业，以免造成人身伤害。卷绕时可用榔头适度敲打钢丝绳，使其整齐地排列在卷筒上。 在卷筒上安装钢丝绳时，绳端与卷筒绳槽应同高或低5 mm。若绳端高出卷筒绳槽，则第2层及以后各层的钢丝绳容易出现层次混乱现象，导致钢丝绳作业中滑动，引起钢丝绳振动甚至断线。 (2)合理使用 起升机构和变幅机构不得使用编结接长的钢丝绳。在接长钢丝绳时，必须保证接头连接强度不小于钢丝绳破断拉力的90％。起升高度较大的起重机，宜采用不旋转、无松散倾向的钢丝绳。采用其他钢丝绳时，应有防止钢丝绳和吊具旋转的装置或措施。当吊钩处于工作位置最低点时，钢丝绳在卷筒上缠绕圈数，除去固定绳尾的圈数，应多于3圈。 为了延长钢丝绳的使用寿命，应尽可能选用较大直径的卷筒和滑轮，一般可按以下公式计算：D≥35d （D为卷筒或滑轮直径，d为钢丝绳直径）；卷筒和滑轮的材料硬度也对钢丝绳寿命有一定影响，使用铸铁卷筒和滑轮比铸钢的要好；应当尽量减少钢丝绳的弯曲次数，即不要使钢丝绳通过太多的滑轮；钢丝绳在卷筒上，应能按顺序整齐排列；载荷由多根钢丝绳支承时，应设有使每根钢丝绳均衡受力的装置。 3.钢丝绳端部连接方法 钢丝绳在使用时需与其他承载零件连接，以传递载荷，为此需要将钢丝绳端部进行固定连接，其方法大致有以下几种： (1)编结法 编结法是最常用的一种钢丝绳端部连接方法。这种方法利用心形套环先将钢丝绳末端折返回来，再将端部各股分别编结于钢丝绳各股中，每股穿插编结4～5次，最后用细钢丝扎紧。捆扎长度应为钢丝绳直径的20～25倍，且不应小于300 mm。 (2)楔形套筒法 楔形套筒法如图3所示，即钢丝绳端部用钢材制造的楔块和楔套连接。此种连接方法可保持钢丝绳80％破断拉力。
