药用低密度聚乙烯袋质量标准及检验规程

药用低密度聚乙烯袋包装材料质量标准及检验方法
培训
部门：姓名：工号：成绩：
1.A类检测：取20只样品，目测、尺量其尺寸、材质，应与标准样张一致，文
字需无误。

合格率应达100%。

2.B类检测：取20只样品，用清洁棉花檫拭内壁后目测，袋内应无油污等杂质。

合格率应达98%。

微生物检验（沉香曲小塑料袋），取8只样品，按药品包装用复合膜、袋通则（试行）YBB00132002检验，细菌数应≦1000cfu/cm2；霉菌和酵母菌数应≦100cfu/cm2。

3.C类检测：取20只样品，目测，印刷质量应无粗糙、裁切不齐、皱折或破损
等现象。

合格率应达90%。

4．若双层包装，内包装必须清洁并密封，内包装破损者不予以抽样。

5．包装上应注目：厂名、地址、批号、数量、生产日期、规格等。

并附检验报告单。

6．贮藏条件需干燥，清洁。

贮存期为一年。

药用低密度聚乙烯袋包装材料质量标准及检验方法
培训
部门：姓名：工号：成绩：
1.A类检测：取20只样品，目测、尺量其尺寸、材质，应与标准样张一致，文
字需无误。

合格率应达100%。

2.B类检测：取20只样品，用清洁棉花檫拭内壁后目测，袋内应无油污等杂质。

合格率应达98%。

微生物检验（沉香曲小塑料袋），取8只样品，按药品包装用复合膜、袋通则（试行）YBB00132002检验，细菌数应≦1000cfu/cm2；霉菌和酵母菌数应≦100cfu/cm2。

3.C类检测：取20只样品，目测，印刷质量应无粗糙、裁切不齐、皱折或破损
等现象。

合格率应达90%。

4．若双层包装，内包装必须清洁并密封，内包装破损者不予以抽样。

5．包装上应注目：厂名、地址、批号、数量、生产日期、规格等。

并附检验报告单。

6．贮藏条件需干燥，清洁。

贮存期为一年。

1.目的：明确药用塑料袋检验的标准操作规程。

2.范围：本公司采购的药用聚乙烯（PE）塑料袋检验。

3.责任：QC化验员、QC主管。

4.内容：
4.1 QC化验员接到供应科药用塑料袋请验单后，应对其取样并进行外观、
性能、微生物限度等项目的检查。

4.1.1 外观检查：透明度是否良好、有无油污、黑点等，有无皱折、破损，
薄厚是否均匀、边缘热合是否均匀。

4.1.2 渗漏检查：根据塑料袋的大小，装入其体积三分之一的水，放置十
分钟，应不渗漏。

4.1.3 微生物检查：按无菌操作要求用棉球擦拭法取5平方厘米的样品于
100ml无菌生理盐水中，按微生物限度检查标准操作程序进行操作，其结果判定：每平方厘米杂菌不得超过25个。

5. 培训：
5.1 培训对象：QC化验员、QC主管。

5.2 培训时间：二小时。

pe袋检验标准PE袋检验标准。

PE袋，即聚乙烯袋，是一种常见的包装材料，广泛应用于食品、医药、化工等行业。

为了确保PE袋的质量和安全性，制定了一系列的检验标准，以便对PE袋进行检验和评估。

本文将介绍PE袋的检验标准，以供相关行业人士参考。

一、外观质量。

PE袋的外观质量是其最直观的表现，主要包括外观平整度、无色差、无气泡、无杂质等。

检验时应将PE袋展开，观察其表面是否平整，颜色是否一致，是否有气泡和杂质等情况。

二、尺寸偏差。

PE袋的尺寸偏差是指其长度、宽度、厚度等尺寸参数与标准值之间的差异。

检验时应使用相关仪器测量PE袋的尺寸参数，确保其符合标准要求。

三、拉伸性能。

PE袋的拉伸性能是指在一定条件下，PE袋在拉伸过程中所表现出的力学性能。

通过拉伸试验，可以评估PE袋的拉伸强度、断裂伸长率等指标，以确保其符合使用要求。

四、耐热性能。

PE袋在使用过程中可能会受到高温环境的影响，因此其耐热性能也是需要检验的重点之一。

通过热老化试验，可以评估PE袋在高温环境下的稳定性和耐热性能。

五、耐腐蚀性能。

PE袋在化工行业中常用于盛放腐蚀性物质，因此其耐腐蚀性能也是需要进行检验的重要指标。

通过浸泡试验等方法，可以评估PE 袋在不同腐蚀介质中的稳定性和耐腐蚀性能。

六、卫生安全性。

PE袋在食品和医药行业中的应用十分广泛，因此其卫生安全性是至关重要的。

检验时应对PE袋进行有害物质的检测，确保其不会对包装物质产生污染，保障使用者的健康安全。

七、环保性能。

作为一种塑料制品，PE袋的环保性能也是需要进行检验的重要指标。

检验时应对PE袋进行有害物质的检测，确保其符合环保要求，不会对环境造成污染。

总结。

通过对PE袋的外观质量、尺寸偏差、拉伸性能、耐热性能、耐腐蚀性能、卫生安全性和环保性能等方面进行全面的检验，可以确保其质量和安全性符合相关标准要求，从而保障其在各个行业的应用安全性和可靠性。

希望本文所介绍的PE袋检验标准对相关行业人士有所帮助。

标题药用辅料包装用袋检验操作规程编码：KF-STP-03-20-2 共 4 页第 1 页起草人审核人批准人起草日期审核日期批准日期起草部门质量管理部颁发部门办公室生效日期目的：建立聚乙烯膜袋检验操作规程，规范聚乙烯膜袋的检验操作，确保检验数据的准确性和精密度。

范围：适用于本企业包装材料聚乙烯膜袋的检验职责：原辅材料检验员对本标准负责。

内容：一、范围：本标准规定了药用辅料包装用袋的质量检验。

本标准适用于以低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，及由此薄膜通过热封制成的袋。

本品适用于非无菌固体原料药的包装。

二、引用标准：《药用低密度聚乙烯膜、袋》（YBB00072005）三、质量指标：指标名称内控标准规格尺寸520mmχ910mm 偏差±5.0mm材质低密度聚乙烯树脂（LDPE）厚度0.12mm外观取本品适量，在自然光线明亮处，正视目测。

表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。

袋的热封部位应平整、无虚封。

鉴别红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004）第四法测定，应与对照图谱基本一致。

密度?取本品约2g，浸渍液选用无水乙醇，照密度测定法（YBB00132003）测定，本品的密度应为0.910~0.935g/cm3。

阻隔性能水蒸气透过量除另有规定外，取本品适量，照水蒸气透过量测定法(YBB00092003) 第一法杯式法测定，试验温度（38±0.6）℃，相对湿度（90±2）％，不得过15g/(m2·24h)。

氧气透过量?除另有规定外，取本品适量，照气体透过量测定法(YBB00082003) 第一法测定，试验温度（23±2）℃，不得过4000cm3/(m2·24h·0.1Mpa)。

机械性能拉伸强度纵向、横向拉伸强度平均值均不得低于10MPa。

断裂伸长率厚度小于0.05mm的膜，纵向、横向断裂伸长率平均值均不得低于130%；厚度大于0.05mm的膜，纵向、横向断裂伸长率平均值均不得低于200%。

药用低密度聚乙烯膜、袋Yaoyong Dimidu Jyixi Mo、DaiLDPE Films and Pouches for Pharmaceutical Packaging本标准适用于低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，以及由此薄膜通过热封制成的袋。

本品适用于非无菌固体原料药的包装。

【外观】取本品适量，在自然光线明亮处，正视目测。

表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。

袋的热封部位应平整、无虚封。

【鉴别】 *（1）红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004-2015）第四法测定，应与对照图谱基本一致。

（2）密度取本品约2g，浸渍液选用无水乙醇，照密度测定法（YBB00132003-2015）测定，本品的密度应为0.910～0.935g/cm3【阻隔性能】水蒸气透过量取本品适量，照水蒸气透过量测定法（YBB00092003-2015）第一法实验条件B测定，不得过15g/(m2*24h)。

氧气透过量取本品适量，照气体透过量测定法（YBB00082003-2015）第一法或第二法测定，不得过4000cm3/(m2*24h*0.1MPa)。

【机械性能】拉伸强度取本品适量，照拉伸性能测定法（YBB00112003-2015）测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

纵向、横向拉伸强度平均值均不得低于10MPa。

断裂拉伸率取本品适量，找拉伸性能测定法（YBB00112003-2015）测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

厚度小于等于0.05mm的膜，纵向、横向断裂拉伸长率平均值均不得低于130%；厚度大于0.05mm的膜，纵向、横向断裂拉伸长率平均值均不得低于200%。

【热合强度】（膜）截取100mm×100mm得膜片四片，将任意两个膜片叠合，置热封仪上进行热合，热合温度130～150℃，压力0.2MPa，时间1秒。

药用低密度聚乙烯膜、袋Yaoyong Dimidu Jyixi Mo、DaiLDPE Films and Pouches for Pharmaceutical Packaging本标准适用于低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，以及由此薄膜通过热封制成的袋。

本品适用于非无菌固体原料药的包装。

【外观】取本品适量，在自然光线明亮处，正视目测。

表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。

袋的热封部位应平整、无虚封。

【鉴别】 *（1）红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004-2015）第四法测定，应与对照图谱基本一致。

（2）密度取本品约2g，浸渍液选用无水乙醇，照密度测定法（YBB00132003-2015）测定，本品的密度应为0.910～0.935g/cm3【阻隔性能】水蒸气透过量取本品适量，照水蒸气透过量测定法（YBB00092003-2015）第一法实验条件B测定，不得过15g/(m2*24h)。

氧气透过量取本品适量，照气体透过量测定法（YBB00082003-2015）第一法或第二法测定，不得过4000cm3/(m2*24h*0.1MPa)。

【机械性能】拉伸强度取本品适量，照拉伸性能测定法（YBB00112003-2015）测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

纵向、横向拉伸强度平均值均不得低于10MPa。

断裂拉伸率取本品适量，找拉伸性能测定法（YBB00112003-2015）测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

厚度小于等于0.05mm的膜，纵向、横向断裂拉伸长率平均值均不得低于130%；厚度大于0.05mm的膜，纵向、横向断裂拉伸长率平均值均不得低于200%。

【热合强度】（膜）截取100mm×100mm得膜片四片，将任意两个膜片叠合，置热封仪上进行热合，热合温度130～150℃，压力0.2MPa，时间1秒。

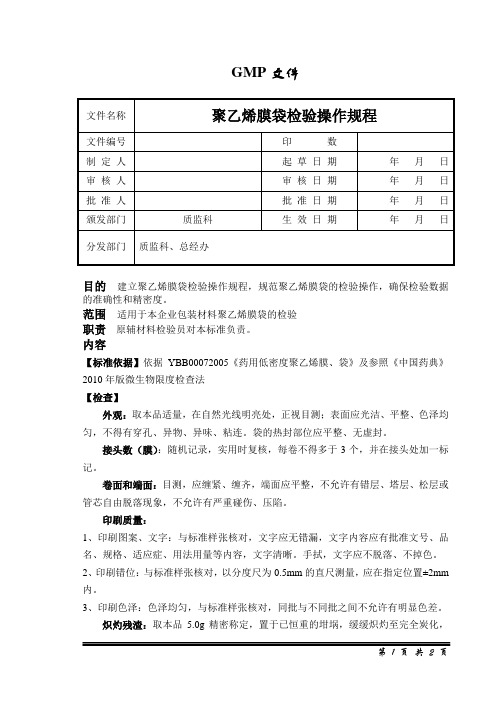

GMP文件目的建立聚乙烯膜袋检验操作规程，规范聚乙烯膜袋的检验操作，确保检验数据的准确性和精密度。

范围适用于本企业包装材料聚乙烯膜袋的检验职责原辅材料检验员对本标准负责。

内容【标准依据】依据YBB00072005《药用低密度聚乙烯膜、袋》及参照《中国药典》2010年版微生物限度检查法【检查】外观：取本品适量，在自然光线明亮处，正视目测；表面应光洁、平整、色泽均匀，不得有穿孔、异物、异味、粘连。

袋的热封部位应平整、无虚封。

接头数（膜）：随机记录，实用时复核，每卷不得多于3个，并在接头处加一标记。

卷面和端面：目测，应缠紧、缠齐，端面应平整，不允许有错层、塔层、松层或管芯自由脱落现象，不允许有严重碰伤、压陷。

印刷质量：1、印刷图案、文字：与标准样张核对，文字应无错漏，文字内容应有批准文号、品名、规格、适应症、用法用量等内容，文字清晰。

手拭，文字应不脱落、不掉色。

2、印刷错位：与标准样张核对，以分度尺为0.5mm的直尺测量，应在指定位置±2mm 内。

3、印刷色泽：色泽均匀，与标准样张核对，同批与不同批之间不允许有明显色差。

炽灼残渣：取本品5.0g精密称定，置于已恒重的坩埚，缓缓炽灼至完全炭化，再于550℃灼烧至恒重，遗留残渣不得过0.1%。

溶出物试验：取样品适量，分别取本品的内表面积600cm2（分割成长3cm宽0.3cm 的小片）三份置具塞锥形瓶中，分别加水（70℃±2℃）、65%乙醇（70℃±2℃）、正己烷（58℃±2℃）200ml浸泡2小时后取出，放冷至室温，用同批试验用溶剂补充至原体积作为供试液，以同批水、65%乙醇、正己烷为空白液，备用。

1、重金属：精密量取水浸液20ml，加醋酸盐缓冲液（pH3.5）2ml，依法检查（中国药典2010年版二部附录VIII H第一法），含重金属不得过百万分之一。

2、易氧化物精密量取水浸液20ml，精密加入锰酸钾滴定液（0.002mol/L）与稀硫酸1ml，煮沸3分钟，迅速冷却，加入碘化钾0.1g，在暗处放置5分钟，用硫代硫酸钠滴定液（0.01mol/L）滴定至近终点时，加入淀粉指示液0.25ml，继续滴定至无色，另取水空白液同法操作，二者消耗滴定液之差不得过1.5ml。

药用低密度聚乙烯袋内控质量标准程
1. 目的：建立药用低密度聚乙烯袋内控质量标准，保证产品质量。

2. 应用范围：药用低密度聚乙烯袋的使用、采购和检验。

3. 责任人：采购部经理、采购员生、产部经理、生产管理员、质量部经理、质检中心主任、QA、QC
4.编制依据：
国家药品监督管理局国家药品包装容器（材料）标准（试行）YBB00072005 适用于以低密度聚乙烯树脂(LDPE)为主要原料采用流诞法、吹割法生产的药用薄膜，及2此薄膜通过热封制成的袋。

本品适用于非无菌固体原料药的包装。

内容：
5．质量标准
7.检验：按《药用低密度聚乙烯袋检验标准操作规程》进行检验。

8.用途：。

-物料名称/Name of the product: 聚乙烯袋POLYETHYLENE BAGS-分子结构式/Structural formula:(CH2CH2)n-分子式/Molecular formula:( C2H4 ) n-分子量/Molecular weight: 28 x n-别名/Synonyms: 不适用N.A.1.- 质量标准SPECIFICATIONS1.1.- 性状Description透明或黑色薄膜。

里外表面均应光滑平整、无油迹和灰色斑点。

Transparent or black film. Both the internal and external surface must be flat, and it must be neither oily nor grayish.1.2.- 红外鉴别 IR identification:与USP低密度聚乙烯标准光谱图一致。

It shows the same bands as spectrum of the USP low density polyethylene standard.1.3.- DSC鉴别Identification by DSC:样品的热谱图应与USP低密度聚乙烯标准类似。

样品吸热（融化）温度与USP低密度聚乙烯标准之差应不超过8.0 ºC。

The thermogram obtained with the sample is similar to that of the USP low density polyethylene standard and the endotherm (melting) temperature of the thermogram obtained with the sample does not differ by more than 8.0 ºC from that of the USP low density polyethylene standard.1.4.- 重金属Heavy metals:不超过1ppm。

检验数据的准确性和精密度。

范围：适用于本企业包装材料聚乙烯膜袋的检验职责：原辅材料检验员对本标准负责。

内容：一、范围：本标准规定了药用辅料包装用袋的质量检验。

本标准适用于以低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，及由此薄膜通过热封制成的袋。

本品适用于非无菌固体原料药的包装。

二、引用标准：《药用低密度聚乙烯膜、袋》（YBB00072005）1．规格尺寸：用精度为1mm的直尺测量。

520mmχ910mm 偏差±2．材质、外观质量：取本品在自然光线明亮处，正视目测观察，并与设计并核定签名的样张比较。

3.鉴别（1）红外光谱* 取本品适量，照包装材料红外光谱测定法（YBB00262004）第四法测定，应与对照图谱基本一致。

（2）密度取本品约2g，浸渍液选用无水乙醇，照密度测定法（YBB00132003）测定，本品的密度应为~cm3。

4.阻隔性能（1）水蒸气透过量除另有规定外，取本品适量，照水蒸气透过量测定法(YBB00092003) 第一法杯式法测定，试验温度（38±）℃，相对湿度（90±2）％，不得过15g/(m2·24h)。

（2）氧气透过量除另有规定外，取本品适量，照气体透过量测定法(YBB00082003) 第一法测定，试验温度（23±2）℃，不得过4000cm3/(m2·24h·。

5.机械性能（1）拉伸强度取本品适量，照拉伸性能测定法(YBB00112003)测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

纵向、横向拉伸强度平均值均不得低于10MPa。

（2）断裂伸长率取本品适量，照拉伸性能测定法(YBB00112003)测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

厚度小于的膜，纵向、横向断裂伸长率平均值均不得低于130%；厚度大于的膜，纵向、横向断裂伸长率平均值均不得低于200%。

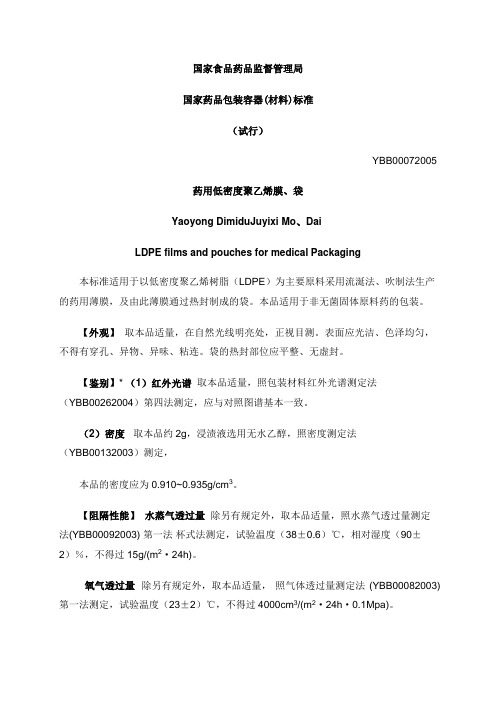

国家食品药品监督管理局国家药品包装容器(材料)标准（试行）YBB00072005药用低密度聚乙烯膜、袋Yaoyong DimiduJuyixi Mo、DaiLDPE films and pouches for medical Packaging本标准适用于以低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，及由此薄膜通过热封制成的袋。

本品适用于非无菌固体原料药的包装。

【外观】取本品适量，在自然光线明亮处，正视目测。

表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。

袋的热封部位应平整、无虚封。

【鉴别】* （1）红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004）第四法测定，应与对照图谱基本一致。

（2）密度取本品约2g，浸渍液选用无水乙醇，照密度测定法（YBB00132003）测定，本品的密度应为0.910~0.935g/cm3。

【阻隔性能】水蒸气透过量除另有规定外，取本品适量，照水蒸气透过量测定法(YBB00092003) 第一法杯式法测定，试验温度（38±0.6）℃，相对湿度（90±2）％，不得过15g/(m2·24h)。

氧气透过量除另有规定外，取本品适量，照气体透过量测定法 (YBB00082003) 第一法测定，试验温度（23±2）℃，不得过4000cm3/(m2·24h·0.1Mpa)。

【机械性能】拉伸强度取本品适量，照拉伸性能测定法(YBB00112003)测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

纵向、横向拉伸强度平均值均不得低于10MPa。

断裂伸长率取本品适量，照拉伸性能测定法(YBB00112003)测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

厚度小于0.05mm的膜，纵向、横向断裂伸长率平均值均不得低于130%；厚度大于0.05mm的膜，纵向、横向断裂伸长率平均值均不得低于200%。

-物料名称/Name of the product: 聚乙烯袋POLYETHYLENE BAGS-分子结构式/Structural formula:(CH2CH2)n-分子式/Molecular formula:( C2H4 ) n-分子量/Molecular weight: 28 x n-别名/Synonyms: 不适用N.A.1.- 质量标准SPECIFICATIONS1.1.- 性状Description透明或黑色薄膜。

里外表面均应光滑平整、无油迹和灰色斑点。

Transparent or black film. Both the internal and external surface must be flat, and it must be neither oily nor grayish.1.2.- 红外鉴别 IR identification:与USP低密度聚乙烯标准光谱图一致。

It shows the same bands as spectrum of the USP low density polyethylene standard.1.3.- DSC鉴别Identification by DSC:样品的热谱图应与USP低密度聚乙烯标准类似。

样品吸热（融化）温度与USP低密度聚乙烯标准之差应不超过8.0 ºC。

The thermogram obtained with the sample is similar to that of the USP low density polyethylene standard and the endotherm (melting) temperature of the thermogram obtained with the sample does not differ by more than 8.0 ºC from that of the USP low density polyethylene standard.1.4.- 重金属Heavy metals:不超过1ppm。

药用低密度聚乙烯膜、袋Yaoyong Dimidu Jyixi Mo、DaiLDPE Films and Pouches for Pharmaceutical Packaging本标准适用于低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，以及由此薄膜通过热封制成的袋。

本品适用于非无菌固体原料药的包装。

【外观】取本品适量，在自然光线明亮处，正视目测。

表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。

袋的热封部位应平整、无虚封。

【鉴别】*（1）红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004-2015）第四法测定，应与对照图谱基本一致。

（2）密度取本品约2g，浸渍液选用无水乙醇，照密度测定法（YBB00132003-2015）测定，本品的密度应为0.910～0.935g/cm3【阻隔性能】水蒸气透过量取本品适量，照水蒸气透过量测定法（YBB00092003-2015）第一法实验条件B测定，不得过15g/(m2*24h)。

氧气透过量取本品适量，照气体透过量测定法（YBB00082003-2015）第一法或第二法测定，不得过4000cm3/(m2*24h*0.1MPa)。

【机械性能】拉伸强度取本品适量，照拉伸性能测定法（YBB00112003-2015）测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

纵向、横向拉伸强度平均值均不得低于10MPa。

断裂拉伸率取本品适量，找拉伸性能测定法（YBB00112003-2015）测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。

厚度小于等于0.05mm的膜，纵向、横向断裂拉伸长率平均值均不得低于130%；厚度大于0.05mm的膜，纵向、横向断裂拉伸长率平均值均不得低于200%。

【热合强度】（膜）截取100mm×100mm得膜片四片，将任意两个膜片叠合，置热封仪上进行热合，热合温度130～150℃，压力0.2MPa，时间1秒。

目的：明确药用低密度聚乙烯袋质量标准，标准药用低密度聚乙烯袋检验方法。

适用范围：药用低密度聚乙烯袋的检验。

责任者：化验员。

引用标准：YBB0007202X。

本标准适用于以低密度聚乙烯树脂〔LDPE〕为主要原料采纳流涎法、吹制法生产的药用薄膜，及由此薄膜通过热封制成的袋。

本品适用于非无菌固体原料药的包装。

【外观】取本品10个，在自然光线明亮处，正视目测。

外表应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。

袋的热封部位应平坦、无虚封。

[炽灼残渣] 取本品5.0g周密称定，置于已恒重的苷锅，缓慢炽灼至完全炭化，再于550℃灼烧至恒重，遗留残渣不得过0.1％。

[溶出物试验] 除另有规定外，取样品适量，分别取本品内外表积600cm2〔分割成长3cm，宽0.3cm的小片〕三份置具塞锥形瓶中，加水〔70℃±2℃〕、65%乙醇〔70℃±2℃〕，正己烷〔58℃±2℃〕200ml浸泡2小时后取出，放冷至室温，用同批试验用溶剂补充至原体积作为供试液，以同批水、65%乙醇、正己烷为空白液，备用。

重金属：周密量取水浸液20ml，加醋酸盐缓冲液〔pH3.5〕2ml，依法检查〔见重金属检查法第一法〕，含重金属不得过百万分之一。

不挥发物分别取水、65%乙醇、正已烷浸出液与空白液各100ml置于已恒重的蒸发皿中，水浴蒸干，105℃枯燥2小时，冷却后周密称定，水不挥发物残渣与其空白残渣之差应不得过30.0mg；65%乙醇不挥发物残渣与其空白残渣之差不得过30.0mg；正已烷不挥发物残渣与其空白残渣之差不得过30.0mg。

[微生物限度] 取试样用开孔面积为20cm2的消毒过的金属模板压在内层面上，将无菌棉签用氯化钠注射液稍沾湿，在板孔范围内擦抹5次，换1支棉签再擦抹5次，每个位置用2支棉签共擦抹10次，共擦抹5个位置100cm2。

每支棉签抹完后马上剪断〔或烧断〕，投入盛有40ml无菌生理盐水的锥形瓶〔或大试管〕中。
