随行旋刀式草坪割草机的机械结构设计

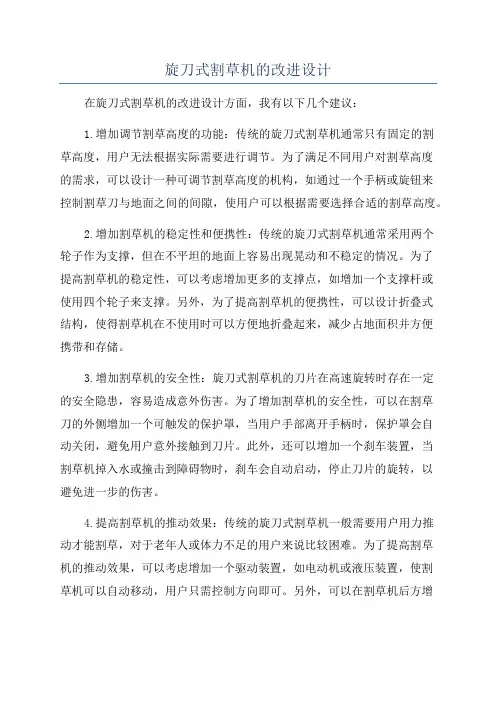

旋刀式割草机的改进设计在旋刀式割草机的改进设计方面，我有以下几个建议：1.增加调节割草高度的功能：传统的旋刀式割草机通常只有固定的割草高度，用户无法根据实际需要进行调节。

为了满足不同用户对割草高度的需求，可以设计一种可调节割草高度的机构，如通过一个手柄或旋钮来控制割草刀与地面之间的间隙，使用户可以根据需要选择合适的割草高度。

2.增加割草机的稳定性和便携性：传统的旋刀式割草机通常采用两个轮子作为支撑，但在不平坦的地面上容易出现晃动和不稳定的情况。

为了提高割草机的稳定性，可以考虑增加更多的支撑点，如增加一个支撑杆或使用四个轮子来支撑。

另外，为了提高割草机的便携性，可以设计折叠式结构，使得割草机在不使用时可以方便地折叠起来，减少占地面积并方便携带和存储。

3.增加割草机的安全性：旋刀式割草机的刀片在高速旋转时存在一定的安全隐患，容易造成意外伤害。

为了增加割草机的安全性，可以在割草刀的外侧增加一个可触发的保护罩，当用户手部离开手柄时，保护罩会自动关闭，避免用户意外接触到刀片。

此外，还可以增加一个刹车装置，当割草机掉入水或撞击到障碍物时，刹车会自动启动，停止刀片的旋转，以避免进一步的伤害。

4.提高割草机的推动效果：传统的旋刀式割草机一般需要用户用力推动才能割草，对于老年人或体力不足的用户来说比较困难。

为了提高割草机的推动效果，可以考虑增加一个驱动装置，如电动机或液压装置，使割草机可以自动移动，用户只需控制方向即可。

另外，可以在割草机后方增加一个集草箱，方便用户在割草同时将草坪上的割草残渣同时收集起来，减少后续的清理工作。

5.增加割草机的耐用性和易维护性：传统的旋刀式割草机由于长期使用容易出现部件磨损或损坏，维修起来比较困难。

为了增加割草机的耐用性，可以选用高质量的材料和制造工艺，如使用不锈钢刀片和强度较高的塑料外壳。

另外，可以将割草机的部件进行模块化设计，如将刀片、电机、电池等可以独立拆卸更换的部件进行模块化设计，提高割草机的易维护性和可靠性。

割草机的设计范文割草机设计引言：割草机是一种用于修剪草坪的设备，广泛应用于公园、花园、球场等地方。

它的设计要考虑到效率、安全性和操作的便利性，以提高工作效率和用户的体验。

本文将讨论割草机的设计，包括机身结构、刀片和动力系统。

一、机身结构设计：割草机的机身结构要具备稳定性和轻便性。

首先，机身应采用坚固耐用的材料，如钢材或铝合金，以确保长时间的使用。

其次，机身的设计应考虑到工作的稳定和平衡性。

在机身底部应装备稳定的支撑脚，以使机身稳定地保持在地面上。

同时，机身底部应设计有合适的排气孔，以排除废气和热气，保持机身内部的通风和散热。

二、刀片设计：割草机的刀片设计应考虑到切割效果和安全性。

首先，刀片应采用锋利的特殊合金材料，如碳化钨。

这种材料具有良好的耐磨性和锋利性，能够有效地切割草坪。

其次，刀片应具备一定的自清洁功能，以避免草坪残渣对刀片的堆积影响工作效果。

此外，刀片还应具备防护措施，以确保安全使用。

例如，刀片周围可以设置安全护罩，防止草坪残渣飞溅伤人。

刀片的转速应适中，既能保证切割效果，又能降低事故概率。

三、动力系统设计：割草机的动力系统设计应注重功率、可靠性和环保性。

首先，动力系统应具备合适的功率，以确保割草机能够顺畅地工作。

一般来说，割草机可采用电动或燃油动力。

电动动力系统应具备强大的电机和适当的电池容量，以满足工作时间的需要。

而燃油动力系统应具备合适的发动机和燃油箱容量，能够提供充足的动力和持久的工作时间。

其次，动力系统应具备良好的可靠性，以降低故障率和维修成本。

关键部件应采用耐用的材料，并具备一定的防护措施。

例如，电动动力系统可设置过载保护装置，燃油动力系统可设置燃油滤清器和进气滤清器，以防止杂质对动力系统的损害。

最后，动力系统的设计应注重环保性。

如电动动力系统应使用高效节能的电机和电池，减少对环境的污染。

燃油动力系统应采用低排放的发动机，并且有合适的排放控制装置，以降低尾气排放对空气质量的影响。

割草机1. 引言割草机是一种用于割除草地上过长的草坪的机械设备。

它通过使用旋转的刀片或刷子来割断或清除植物的茎和叶子。

割草机的发展使得草坪维护变得更加容易和高效。

本文将对割草机的结构进行详细探讨。

2. 割草机的组成部分割草机由多个关键组成部分组合而成，下面将一一介绍。

2.1 发动机发动机是割草机的核心部件，它提供动力来驱动刀片或刷子旋转。

常见的发动机类型有燃油发动机和电动发动机。

燃油发动机通常使用汽油或柴油作为燃料，而电动发动机则通过连接电源来提供动力。

2.2 刀片或刷子刀片或刷子是用于割断或清除草地上的植物的部件。

刀片通常是锋利的金属片，通过快速旋转来将植物割断。

而刷子则是由硬毛或尼龙线组成，通过旋转摩擦的方式来清除植物。

2.3 草箱草箱是用于收集被割下的草坪的部件。

它通常位于割草机的后部，并具有一定的容量来储存割下的草坪。

草箱可以方便地将草坪垃圾收集起来，减少清理工作的麻烦。

2.4 手柄和控制杆手柄和控制杆是用于操纵割草机的部件。

手柄通常位于割草机的上方，用于控制割草机的运动方向和速度。

控制杆则用于调整刀片或刷子的高度，以适应不同高度的草坪。

2.5 底盘和车轮底盘是割草机的底部结构，它支撑着割草机的其他部件。

车轮固定在底盘上，用于支撑和平稳地移动割草机。

车轮通常具有可调节高度的功能，以适应不同高度的草坪。

3. 割草机的工作原理割草机的工作原理可以简单描述为以下几个步骤：3.1 启动发动机使用启动器或电源按钮启动发动机，使其正常运转。

3.2 刀片或刷子旋转发动机的动力通过传动系统传输到刀片或刷子，使其开始高速旋转。

3.3 草箱收集当刀片或刷子旋转时，它们将草地上的植物割断或清除。

被割下的植物会通过刀片或刷子的设计被投入草箱。

3.4 移动割草机使用手柄和控制杆控制割草机的运动方向和速度，以便逐行割草。

3.5 收集割下的草坪随着割草机的移动，草箱会逐渐填满割下的草坪。

一旦草箱达到最大容量，可以停下割草机并清空草箱。

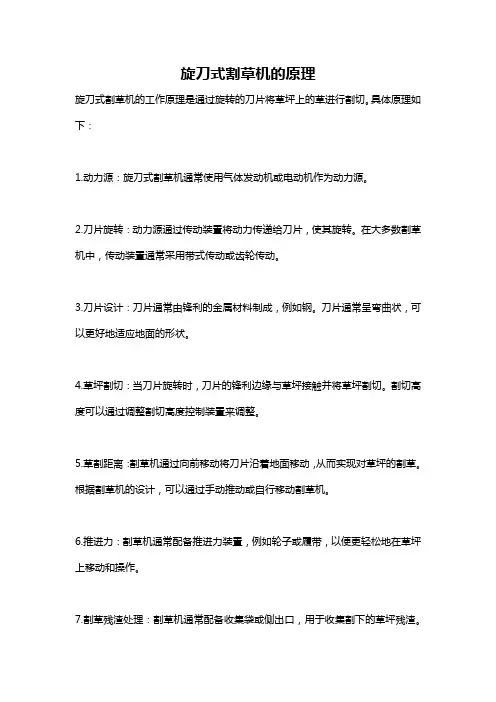

旋刀式割草机的原理
旋刀式割草机的工作原理是通过旋转的刀片将草坪上的草进行割切。

具体原理如下：
1.动力源：旋刀式割草机通常使用气体发动机或电动机作为动力源。

2.刀片旋转：动力源通过传动装置将动力传递给刀片，使其旋转。

在大多数割草机中，传动装置通常采用带式传动或齿轮传动。

3.刀片设计：刀片通常由锋利的金属材料制成，例如钢。

刀片通常呈弯曲状，可以更好地适应地面的形状。

4.草坪割切：当刀片旋转时，刀片的锋利边缘与草坪接触并将草坪割切。

割切高度可以通过调整割切高度控制装置来调整。

5.草割距离：割草机通过向前移动将刀片沿着地面移动，从而实现对草坪的割草。

根据割草机的设计，可以通过手动推动或自行移动割草机。

6.推进力：割草机通常配备推进力装置，例如轮子或履带，以便更轻松地在草坪上移动和操作。

7.割草残渣处理：割草机通常配备收集袋或侧出口，用于收集割下的草坪残渣。

一些割草机也可以将残渣粉碎为较小的颗粒，以便更方便地堆肥处理。

总而言之，旋刀式割草机利用动力源驱动刀片旋转，通过刀片的运动来割切草坪上的草。

割草机刀片结构的设计与优化草坪的修剪工作通常依赖于割草机的切割效果，而割草机刀片的结构设计和优化对于割草机的性能和效率至关重要。

本文将从割草机刀片的结构特点、设计原理和优化方法三个方面详细介绍割草机刀片的设计与优化。

一、割草机刀片的结构特点割草机刀片通常由刀身和刀刃两部分组成。

刀身通常采用金属材料制成，具有一定的强度和刚性，以保证刀片在割草过程中的稳定性。

刀刃则是刀片中直接与草坪接触的部分，其几何形状和尖锐度决定了切割效果。

割草机刀片的结构特点主要体现在以下几个方面：1. 刀刃的形状：割草机刀片刀刃的形状有直刀刃、弯刀刃和尖刀刃等。

不同形状的刀刃适用于不同类型的草坪修剪工作，如修剪长草时适合使用直刀刃，修剪细草时适合使用弯刀刃等。

2. 刀刃的数量：割草机刀片常常具有多个刀刃，可以提高割草效率。

刀刃的数量与刀片的直径有关，通常较大直径的刀片具有更多的刀刃。

3. 刀片的安装方式：刀片可以采用中心螺丝固定或者刀座固定等方式。

合理的安装方式可以提高刀片的稳定性和使用寿命。

二、割草机刀片的设计原理割草机刀片的设计原理主要包括切削力分析、刀刃选材和几何形状设计。

1. 切削力分析：通过切削力分析可以确定合适的刀片结构和材料。

切削力主要受到草坪的硬度、密度和高度等因素的影响，需要根据不同草坪的特性进行合理分析和计算。

2. 刀刃选材：割草机刀刃需要具备一定的硬度和耐磨性，以保持长时间的使用寿命。

常见的刀刃材料有碳钢、不锈钢和硬质合金等，选材时需要考虑刀刃的成本和性能要求。

3. 几何形状设计：刀片的几何形状直接影响割草的效果。

合理的刀刃形状可以增加切割面积和切割深度，提高割草效率。

此外，还需要考虑刀片的噪音和振动等因素，以提高用户体验。

三、割草机刀片的优化方法割草机刀片的优化方法主要包括结构优化和材料优化。

1. 结构优化：通过优化刀片的几何结构可以提高割草机的切割效率和稳定性。

例如，改变刀刃的角度和形状，优化刀片的数量和布局等，可以减小割草时的阻力和能耗，提高割草效率。

割草机结构原理割草机是一种用于割断草地上的草或其他植物的机械设备。

它由机身、发动机、刀片、传动系统和控制部分等组成。

下面将详细介绍割草机的结构原理。

1. 机身：割草机的机身通常由铁或塑料材料制成，具有足够的强度和耐用性。

机身包含底板、周围护罩和把手等部分。

底板是刀片和传动系统的支撑平台，周围护罩用于保护用户免受刀片伤害。

把手则用于操纵和控制机器的运行。

2. 发动机：割草机通常采用燃油发动机或电动机作为动力来源。

燃油发动机通常使用汽油或柴油作为燃料，通过点火系统将燃料燃烧产生的能量转化为机械能。

电动机则通过电能转化为机械能。

发动机提供足够的动力使刀片能够旋转并切割草地上的草。

3. 刀片：割草机的刀片通常由高强度钢制成，具有锋利的边缘。

刀片安装在机身的底板上，并通过传动系统与发动机相连。

发动机的动力输出会驱动刀片旋转，刀片的旋转速度和方向决定了割草机的割草效果。

4. 传动系统：割草机的传动系统用于将发动机的动力传递给刀片，使刀片能够旋转并切割草地上的草。

传动系统通常包括带动轴、传动带和传动齿轮等部分。

发动机通过带动轴将动力传递给传动带，传动带再将动力传递给传动齿轮，最终驱动刀片旋转。

5. 控制部分：割草机的控制部分用于操纵和控制机器的运行。

控制部分通常包括启动开关、刹车开关和加速控制等。

启动开关用于启动发动机，刹车开关用于停止发动机和刀片的旋转，加速控制则用于调节发动机的转速。

当割草机启动后，发动机开始运转，产生的动力通过传动系统驱动刀片旋转。

用户通过把手将割草机移动到需要割草的区域，并控制割草机的速度和方向。

刀片的旋转速度和方向使草地上的草被切割、割断和收集。

同时，刀片的旋转还会创造出气流，将被割断的草或其他杂物吹出机身，以保持刀片的清洁和有效工作。

在使用割草机时需要注意安全事项，避免将手或其他物体靠近刀片，以免受伤。

另外，定期维护割草机，包括清洁刀片和传动系统、更换燃油或电池等，以保持割草机的正常运行和延长使用寿命。

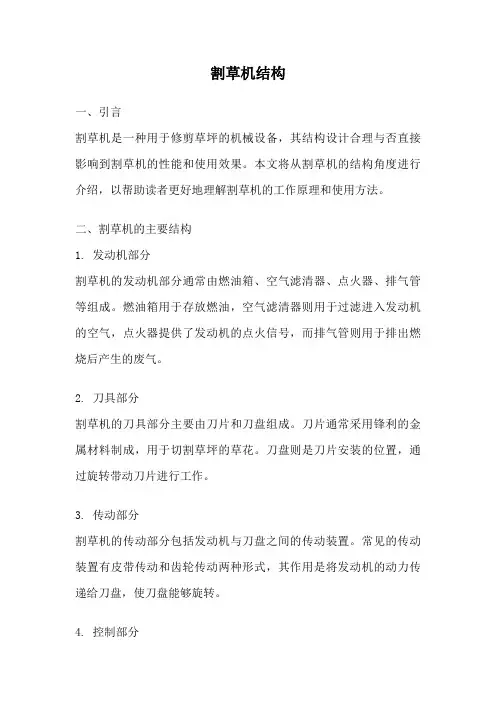

割草机结构一、引言割草机是一种用于修剪草坪的机械设备，其结构设计合理与否直接影响到割草机的性能和使用效果。

本文将从割草机的结构角度进行介绍，以帮助读者更好地理解割草机的工作原理和使用方法。

二、割草机的主要结构1. 发动机部分割草机的发动机部分通常由燃油箱、空气滤清器、点火器、排气管等组成。

燃油箱用于存放燃油，空气滤清器则用于过滤进入发动机的空气，点火器提供了发动机的点火信号，而排气管则用于排出燃烧后产生的废气。

2. 刀具部分割草机的刀具部分主要由刀片和刀盘组成。

刀片通常采用锋利的金属材料制成，用于切割草坪的草花。

刀盘则是刀片安装的位置，通过旋转带动刀片进行工作。

3. 传动部分割草机的传动部分包括发动机与刀盘之间的传动装置。

常见的传动装置有皮带传动和齿轮传动两种形式，其作用是将发动机的动力传递给刀盘，使刀盘能够旋转。

4. 控制部分割草机的控制部分包括手柄和控制杆。

手柄是割草机的操作装置，通过控制手柄的位置和力度来控制割草机的工作状态。

控制杆则用于调节割草机的切割高度，以适应不同高度的草坪修剪需求。

5. 底座部分底座是割草机的支撑结构，用于保持割草机的平衡和稳定。

底座通常由金属材料制成，具有足够的强度和稳定性，以承受割草机在工作过程中的振动和冲击。

三、割草机的工作原理割草机的工作原理是利用刀片高速旋转产生的离心力将草坪上的草花切割。

当发动机启动后，通过传动装置将动力传递给刀盘，使刀盘开始旋转。

刀盘上的刀片在旋转过程中不断切割草坪上的草花，将其割短并均匀地排放到草坪上。

四、割草机的使用方法1. 检查割草机的各个部件是否完好，并确保燃油充足。

2. 调整切割高度，根据草坪的需要选择合适的高度。

3. 启动发动机，通过控制手柄的位置和力度来控制割草机的工作状态。

4. 沿着草坪的边缘开始修剪，逐渐向内部移动，保持平稳的推动速度。

5. 修剪结束后，停止发动机并进行清洁和维护工作。

五、割草机的维护保养1. 定期清洁割草机的刀片和刀盘，以防止草坪残留物的堆积。

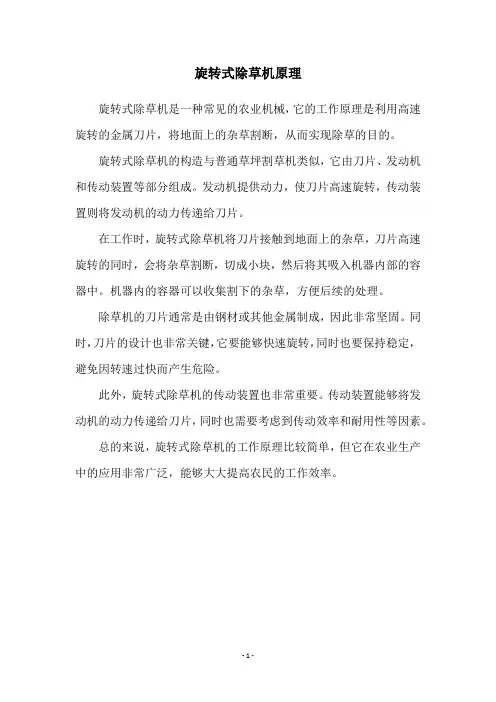

旋转式除草机原理
旋转式除草机是一种常见的农业机械，它的工作原理是利用高速旋转的金属刀片，将地面上的杂草割断，从而实现除草的目的。

旋转式除草机的构造与普通草坪割草机类似，它由刀片、发动机和传动装置等部分组成。

发动机提供动力，使刀片高速旋转，传动装置则将发动机的动力传递给刀片。

在工作时，旋转式除草机将刀片接触到地面上的杂草，刀片高速旋转的同时，会将杂草割断，切成小块，然后将其吸入机器内部的容器中。

机器内的容器可以收集割下的杂草，方便后续的处理。

除草机的刀片通常是由钢材或其他金属制成，因此非常坚固。

同时，刀片的设计也非常关键，它要能够快速旋转，同时也要保持稳定，避免因转速过快而产生危险。

此外，旋转式除草机的传动装置也非常重要。

传动装置能够将发动机的动力传递给刀片，同时也需要考虑到传动效率和耐用性等因素。

总的来说，旋转式除草机的工作原理比较简单，但它在农业生产中的应用非常广泛，能够大大提高农民的工作效率。

- 1 -。

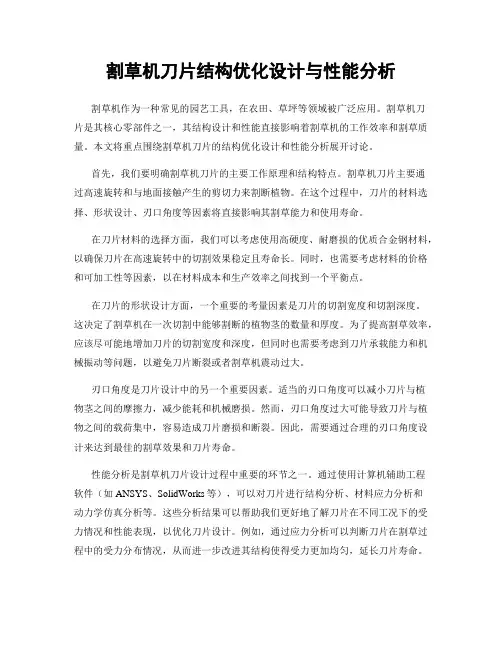

割草机刀片结构优化设计与性能分析割草机作为一种常见的园艺工具，在农田、草坪等领域被广泛应用。

割草机刀片是其核心零部件之一，其结构设计和性能直接影响着割草机的工作效率和割草质量。

本文将重点围绕割草机刀片的结构优化设计和性能分析展开讨论。

首先，我们要明确割草机刀片的主要工作原理和结构特点。

割草机刀片主要通过高速旋转和与地面接触产生的剪切力来割断植物。

在这个过程中，刀片的材料选择、形状设计、刃口角度等因素将直接影响其割草能力和使用寿命。

在刀片材料的选择方面，我们可以考虑使用高硬度、耐磨损的优质合金钢材料，以确保刀片在高速旋转中的切割效果稳定且寿命长。

同时，也需要考虑材料的价格和可加工性等因素，以在材料成本和生产效率之间找到一个平衡点。

在刀片的形状设计方面，一个重要的考量因素是刀片的切割宽度和切割深度。

这决定了割草机在一次切割中能够割断的植物茎的数量和厚度。

为了提高割草效率，应该尽可能地增加刀片的切割宽度和深度，但同时也需要考虑到刀片承载能力和机械振动等问题，以避免刀片断裂或者割草机震动过大。

刃口角度是刀片设计中的另一个重要因素。

适当的刃口角度可以减小刀片与植物茎之间的摩擦力，减少能耗和机械磨损。

然而，刃口角度过大可能导致刀片与植物之间的载荷集中，容易造成刀片磨损和断裂。

因此，需要通过合理的刃口角度设计来达到最佳的割草效果和刀片寿命。

性能分析是割草机刀片设计过程中重要的环节之一。

通过使用计算机辅助工程软件（如ANSYS、SolidWorks等），可以对刀片进行结构分析、材料应力分析和动力学仿真分析等。

这些分析结果可以帮助我们更好地了解刀片在不同工况下的受力情况和性能表现，以优化刀片设计。

例如，通过应力分析可以判断刀片在割草过程中的受力分布情况，从而进一步改进其结构使得受力更加均匀，延长刀片寿命。

此外，还可以利用动力学仿真分析来研究刀片在不同转速和草坪条件下的运动规律和割草效果。

通过模拟割草机刀片在不同条件下的工作情况，可以获得不同参数对割草机性能的影响，为优化刀片结构和选择合适的工作参数提供科学依据。

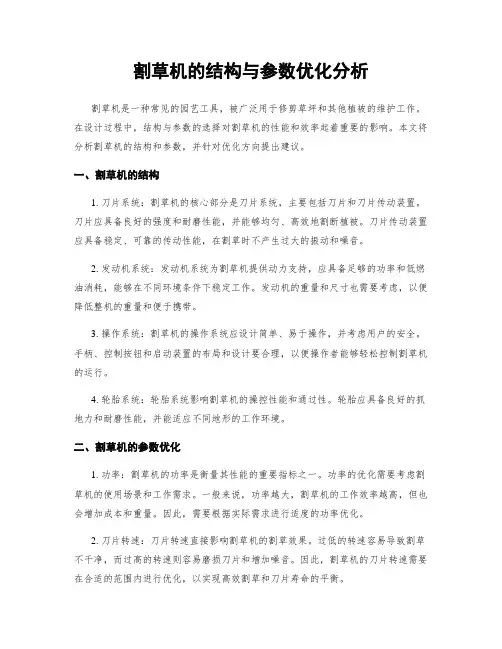

割草机的结构与参数优化分析割草机是一种常见的园艺工具，被广泛用于修剪草坪和其他植被的维护工作。

在设计过程中，结构与参数的选择对割草机的性能和效率起着重要的影响。

本文将分析割草机的结构和参数，并针对优化方向提出建议。

一、割草机的结构1. 刀片系统：割草机的核心部分是刀片系统，主要包括刀片和刀片传动装置。

刀片应具备良好的强度和耐磨性能，并能够均匀、高效地割断植被。

刀片传动装置应具备稳定、可靠的传动性能，在割草时不产生过大的振动和噪音。

2. 发动机系统：发动机系统为割草机提供动力支持，应具备足够的功率和低燃油消耗，能够在不同环境条件下稳定工作。

发动机的重量和尺寸也需要考虑，以便降低整机的重量和便于携带。

3. 操作系统：割草机的操作系统应设计简单、易于操作，并考虑用户的安全。

手柄、控制按钮和启动装置的布局和设计要合理，以便操作者能够轻松控制割草机的运行。

4. 轮胎系统：轮胎系统影响割草机的操控性能和通过性。

轮胎应具备良好的抓地力和耐磨性能，并能适应不同地形的工作环境。

二、割草机的参数优化1. 功率：割草机的功率是衡量其性能的重要指标之一。

功率的优化需要考虑割草机的使用场景和工作需求。

一般来说，功率越大，割草机的工作效率越高，但也会增加成本和重量。

因此，需要根据实际需求进行适度的功率优化。

2. 刀片转速：刀片转速直接影响割草机的割草效果。

过低的转速容易导致割草不干净，而过高的转速则容易磨损刀片和增加噪音。

因此，割草机的刀片转速需要在合适的范围内进行优化，以实现高效割草和刀片寿命的平衡。

3. 工作宽度：工作宽度是指割草机每次工作时可以覆盖的草坪宽度。

工作宽度的优化需要考虑工作效率和操控性能的平衡。

过大的工作宽度会增加割草机的尺寸和重量，降低操控性能；过小的工作宽度则会降低工作效率。

因此，需要根据实际需求和使用场景进行适度的工作宽度优化。

4. 油箱容量：油箱容量影响割草机的续航能力和工作效率。

过小的油箱容量会频繁加油，降低工作效率；过大的油箱容量则会增加割草机的重量和成本。

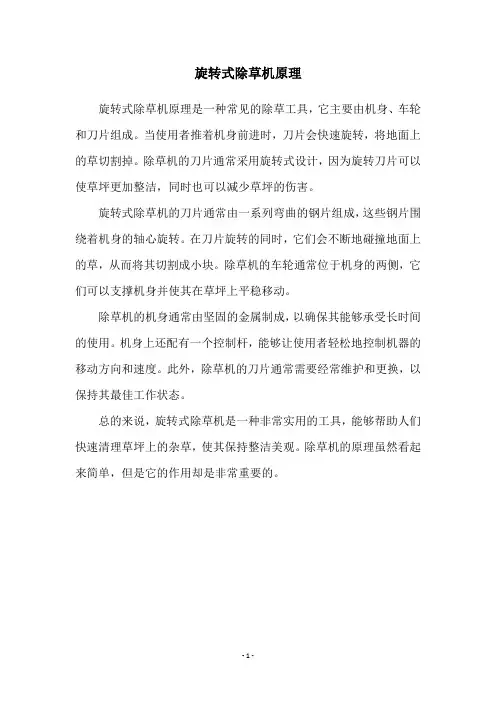

旋转式除草机原理
旋转式除草机原理是一种常见的除草工具，它主要由机身、车轮和刀片组成。

当使用者推着机身前进时，刀片会快速旋转，将地面上的草切割掉。

除草机的刀片通常采用旋转式设计，因为旋转刀片可以使草坪更加整洁，同时也可以减少草坪的伤害。

旋转式除草机的刀片通常由一系列弯曲的钢片组成，这些钢片围绕着机身的轴心旋转。

在刀片旋转的同时，它们会不断地碰撞地面上的草，从而将其切割成小块。

除草机的车轮通常位于机身的两侧，它们可以支撑机身并使其在草坪上平稳移动。

除草机的机身通常由坚固的金属制成，以确保其能够承受长时间的使用。

机身上还配有一个控制杆，能够让使用者轻松地控制机器的移动方向和速度。

此外，除草机的刀片通常需要经常维护和更换，以保持其最佳工作状态。

总的来说，旋转式除草机是一种非常实用的工具，能够帮助人们快速清理草坪上的杂草，使其保持整洁美观。

除草机的原理虽然看起来简单，但是它的作用却是非常重要的。

- 1 -。

南京林业大学专业特色创新实践设计说明书(论文)学生姓名:学号：学院(系):机械电子工程学院专业:机械设计制造及其自动化题目:手扶自走旋刀式草坪机传动机构创新设计分组题号职称2012 年6月04日摘要：草坪修剪机的发展，从最初的人力、手推直至今日的内燃机驱动、电动、液压式、气垫式、电子控制、电脑控制以及以太阳能为能源的全自动、低噪音的高智能剪草机的问世，已有一百多年历史。

由于经济的发展、园林事业的需要，修剪机的生产和技术更新也越来越得到各国的重视。

手扶自走旋刀式草坪修剪机转速一般为3000~3600r/min ，驱动轮直径若为14mm,则传动比大约为20~30，所以经过二级减速实现。

手扶自走旋刀式草坪修剪机行走的驱动形式，第一级为V 型皮带传动，并以张紧轮张紧的方式进行动力的离合。

第二级为差速器传动，使修剪机在转弯的时候，两轮与地面之间不会打滑。

设计说明书：根据数据发动机输出功率2.9马力（约为2131.5W ），输出转速3600r/min,假设修剪机步行速度1m/s ，车轮直径14cm,w=v/r=14.3r/s,n=v/2*3.14=2.27r/s,i=60/2.27=21.9,则取V 带传动的传动比为4，差速器中第一级锥齿传动的传动比为6. 一．带传动的设计与校核已知P 0=2131.5W,n 1=3600r/min,i=4,每天工作8小时，电动机10%用来输送，90%用来刀片的割草，则P=0.2KW 1.确定计算功率P ca由表8-7查得工作情况系数K A =1.2，故 P ca =K A P=0.24KW2.选择V 带的类型根据P ca 、 n 1选用Z 型。

3.确定带轮的基准直径d d 并验算带速1）初选小带轮的基准直径d d1。

由表8-8取小带轮的基准直径d d1=50mm 2）验算带速v=10006011⨯n d d π=9.42m/s,因为5m/s ＜v ＜30m/s,故带速合适3）计算大带轮的基准直径。

旋刀式割草机的设计目录1国内外旋刀式割草机的发展状况 (3)1.1割草机的分类 (3)1.2割草机割草的基本要求及注意事项 (3)1.3研究的内容和方法 (4)1.4预期目标 (4)2 整机总体设计方案 (4)2.1 设计原则 (4)2.2 旋刀式割草机的设计方案 (5)3 旋刀式割草机主要部件的设计与计算 (7)3.1割草机工作部分设计 (8)3.2推杆的设计 (11)3.3机架的设计 (11)4 旋刀式割草机传动系统设计与计算 (15)4.1动力传递方案 (15)4.2传动比的计算 (15)5主要部件的强度分析 (16)6总结 (17)致谢 (19)参考文献 (20)摘要本次我设计的手推旋刀式割草机主要由框型连接成的行走轮、支架、和割草机构组成，行走轮的内圈设计有齿轮，割草机构由滚刀构成。

滚刀的轴架放置于支架上，该轴的两端分别装有与行走轮的内圈齿轮相啮合形成行星轮系的小齿轮，滚刀刀片其刀刃为扭曲弧度形固定于刀架上，且在刀刃的前后设有切削角度，这样当割草机工作时，刀刃与草形成一定合适的角度，有力的提高了刀片与草之间的切削力，从而尽量的减小了滚刀片在切割草的同时撕拉草筋而损伤草根的程度，有效地提高了割草机的割草效率，对草坪的长远发展更有好处。

本次设计的手推割草机适于家里庭院及私人花园等草地使用，不需要电力或柴油为动力，无噪音及杂物等污染，符合现代环保要求。

人们在割草工作中，既可以锻炼身体又可以达到修整草坪的目的。

关键词：割草机；环保；割草AbstractThe design of hand push reel mower consists mainly of walkin g wheels, frame, handrail frame and cutting subassembly, walking wheels have the inner ring gears, cutting subassembly make up of the hob and fixed knife. The shaft of hob rests on the frame ; at both ends of the shaft have the pinion gears that mesh w ith the inner ring gears. The fixed knife installs on the frame , the cutting edge of fixed knife is tangent to the ho ’s blade. Hob twisted blades fix on the tool carrier, and with the blade cutting angle on the front and rear. The bevel angles of cutting edge can enhance the cutting forces when mow the l awn, and increase work efficiency. The mower designed for home a nd private garden and small lawn use, without electricity or die sel-powered, no air and noise pollution, accord with the requirem ents of environmental protection. People walk through the grass f or not only physical exercise but also realization of the purpos e of trimming the lawn.Keywords: reel mower；lawn；environmental protection1国内外旋刀式割草机的发展状况1.1割草机的分类按切割器类型可以分为旋刀式、往复式、滚刀式等。

割草机设计介绍割草机是一种用于修剪草坪草地的工具，通过机械刀片将长草割短，使草地整洁美观。

本文将介绍割草机的设计原理、结构及其使用注意事项。

设计原理割草机的设计原理基于刀片的旋转运动。

通常，割草机使用一个引擎或电动机等动力来源产生动力，通过传动系统将动力传递到刀片上，使刀片高速旋转。

当刀片与草坪接触时，刀片将草坪上过长的草割短，达到修剪的效果。

结构割草机的结构通常包括以下几个主要部分：1.引擎或电动机：提供动力，使刀片能够旋转。

2.传动系统：将动力从引擎传递到刀片，通常包括传动带、齿轮等传动装置。

3.刀片：通过旋转运动将草坪上的长草割短。

4.底盘：支撑整个割草机的结构，并保护刀片和传动系统。

5.操纵手柄：用于控制割草机的运动，通常包括启动按钮、速度调节杆等。

使用注意事项在使用割草机时，需要注意以下几点：1.安全操作：在使用割草机前，应该阅读并理解操作手册中的安全须知，并穿戴好相应的安全防护装备，如手套、护目镜等。

2.学习使用技巧：为了更好地操作割草机，建议事先从专业人士处学习相关的使用技巧，了解割草机的操作方法和注意事项。

3.检查清洁机器：在使用割草机之前，应该仔细检查机器是否完好，并清洁刀片和底盘上的杂草和残留物。

这有助于提高割草机的工作效率，并延长刀片的使用寿命。

4.定期维护保养：割草机作为一种机器设备，需要定期维护保养以保持其正常运转。

这包括更换刀片、清洗空滤器、检查油液等操作。

5.存储安全：在割草机不使用时，应该将其储存在干燥、通风的地方，远离易燃物品和儿童。

总结割草机作为修剪草坪的主要工具，设计原理基于刀片的旋转运动。

它的结构包括引擎、传动系统、刀片、底盘和操纵手柄等部分。

在使用割草机时，需要注意安全操作、学习使用技巧、检查清洁机器、定期维护保养以及存储安全。

通过正确的使用和维护，割草机能够高效地完成修剪草坪的工作，并延长使用寿命。

基于机械运动学的割草机构设计与分析割草机是一种常见的家用维护工具，通过机械运动学的割草机构设计与分析，可以优化其性能和效率。

本文将从以下几个方面进行讨论：割草机构的功能和特点、机械运动学原理、割草机构的设计和优化、机械运动学的分析。

一、割草机构的功能和特点割草机的主要功能是将草坪上过长的草均匀地割断，以保持草坪的整洁和规则。

割草机通常具有以下特点：1. 高效性：割草机需要在较短的时间内完成大面积的割草工作，因此需要设计高效的割草机构。

2. 安全性：割草机通常采用旋转刀片来实现割草作业，因此需要考虑安全措施，以防止人员误伤。

3. 稳定性：割草机在草坪上进行工作时，需要保持稳定性，以确保均匀的割草效果。

二、机械运动学原理机械运动学是研究物体在空间中运动的学科，可以应用于割草机的设计和分析。

其中，割草机构主要涉及到以下几个问题：1. 运动学链：割草机构由多个连接在一起的构件组成，形成一个运动学链。

通过分析链的运动学特性，可以确定每个构件的运动规律。

2. 传动方式：割草机通常采用传动装置将动力传递给刀片或刀条。

常见的传动方式有链传动、带传动和直接传动等，需要根据不同的需求选择合适的传动方式。

3. 运动参数：割草机的运动参数包括速度、加速度、转角等。

通过对这些参数的分析，可以优化割草机的运动性能和效率。

三、割草机构的设计和优化在割草机构的设计和优化过程中，需要考虑以下几个关键因素：1. 结构设计：割草机构需要合理的结构设计，以确保稳定性和牢固性。

同时，也需要兼顾机器的重量和携带便利性。

2. 动力系统：割草机的动力系统需要经过精确的设计和选择，以确保足够的驱动力和能效。

常见的动力系统包括内燃机、电动机等。

3. 刀片设计：刀片是割草机最核心的部件之一，其设计需要考虑刀片的材料选择、形状设计和刀具间距等因素，以实现高效的割草效果。

4. 悬挂系统：割草机通常需要在不同地形上进行操作，因此悬挂系统的设计需要考虑机器的稳定性和适应性。
