W4206安装面绞车能力计算W4206采面安装过程中要用卡轨绞车、JSDB-19绞车、JH-14绞车、JH-20绞车、JH-8绞车、JD-11.4绞车等多种绞车，主要的作用是采煤机、转载机、破碎机、前后溜、支架、皮带机头等大型设备部件的运输安装，依据大型设备的重量及W4206采面情况，根据生产技术部及地测科所给W4206采面的相关技术数据，及钢丝绳和绞车的技术参数，我科特进行了相关的技术计算，计算结果如下：1# KWGP-90/600J卡轨绞车计算内容：一、钢丝绳安全系数的验算：钢丝绳所承受最大静拉力：F1=Z（G+GO）g（sinβ+W1cosβ）+qsLg（sinβ+W2cosβ）式中：F1——最大静拉力NZ——每次牵引的矿车数=1G——矿车载重，取25000kgGO——矿车自重，取1000kgg——重力加速度9.8m/sβ——斜巷倾角βmax＝10°qs——钢丝绳单位长度质量（kg/m）Ф26㎜钢丝绳=2.444 kg/mQq——Ф26㎜钢丝绳(6×19型)总破断拉力： 439500N（公称抗拉强度为170Kg/mm²时）L——最大牵引长度 L＝1500mW1——矿车运行阻力系数，取0.015（0.01~0.015）W2——钢丝绳部分托辊上运行，阻力系数取0.4F1=Z（G+GO）g（sinβ+W1cosβ）+qsLg（sinβ+W2cosβ）=26000×9.8×（0.174+0.015×0.985）+2.444×2000×9.8 ×（0.174+0.4×0.985）=63403.85 N钢丝绳安全系数：n=实测合格钢丝破断拉力总和Qq /钢丝绳所承受最大静拉力F1=439500/63403.85 =6.93≥6.5 合格二、绞车牵引能力验算：钢丝绳牵引力：F2=Z（G+GO）g（±sinβ+Wcosβ）+qsLg（±sinβ+Wscosβ）式中：F1——钢丝绳的牵引力NW——矿车运行阻力系数，取0.015（0.01~0.015）Ws——钢丝绳运行阻力系数。

部分在托辊上运行时，取0.4“±”——向上运行时取“+”，向下运行时取“-”，所用绞车牵引力90KN＞F2 合格2# JH-14绞车计算内容：一、主要参数：长度：L=140米最大坡度：α=60平板车与轨道摩擦系数：f=0.015钢丝绳与地滚摩擦系数：f／=0.15最大提升重物总重：q max安全系数： m a≥6.5钢丝绳参数：6×19 型φ 18.5钢丝绳：单位重量：P2=1.218Kg/m总破断拉力Q q2： 21900Kg（公称抗拉强度为170Kg/mm2时）二、最大静拉力计算：采用 6×19型φ18.5钢丝绳时：F jmax2 = q max ( Sinα+ f Cosα) + P2 L ( Sinα+ f/ Cosα)=q max×(Sin60+0.015Cos60)+1.218×50×(Sin60+0.15Cos60)三、最大提升力计算：按170Kg/mm2计算6×19型φ18.5钢丝绳时：Q q2= m a×F jmax221900Kg＝6.5×q max×(Sin60+0.015Cos60)+1.218×50×(Sin60+0.15Cos60) q max ＝27844.89Kg四、结论：1、钢丝绳允许提升的最大总量为：按170Kg/mm2计算6×19型φ18.5钢丝绳时，允许提升的最大总量27844.89Kg主要的作用是采煤机、转载机、破碎机、前后溜、支架等大型部件的运输，提升设备的最大重量为25000kg加矿车的重量1000kg，总重量为26000kg。

通过计算和效验，我们选择抗拉强度为170Kg/mm2的直径为φ18.5钢丝绳。

2、效验绞车的最大静拉力为：Qd=26000（sin6+0.015cos6）+1.218×140×（sin6+0.15cos6）=3148.87kg拉力T=14000 kg＞3148.87kg满足要求。

ma= Qq2/ Qd= 21900/3148.87=6.95安全系数满足要求3#、4# JH-14绞车计算内容：一、主要参数：长度：L=140米最大坡度：α=40平板车与轨道摩擦系数：f=0.015钢丝绳与地滚摩擦系数：f／=0.15最大提升重物总重：q max安全系数： m a≥6.5钢丝绳参数：6×19 型φ 18.5钢丝绳：单位重量：P2=1.218Kg/m总破断拉力Q q2： 21900Kg（公称抗拉强度为170Kg/mm2时）二、最大静拉力计算：采用 6×19型φ18.5钢丝绳时：F jmax2 = q max ( Sinα+ f Cosα) + P2 L ( Sinα+ f/ Cosα)=q max×(Sin40+0.015Cos40)+1.218×50×(Sin40+0.15Cos40)三、最大提升力计算：按170Kg/mm2计算6×19型φ18.5钢丝绳时：Q q2= m a×F jmax221900Kg＝6.5×q max×(Sin40+0.015Cos40)+1.218×50×(Sin40+0.15Cos40) q max ＝39327.46Kg四、结论：1、钢丝绳允许提升的最大总量为：按170Kg/mm2计算6×19型φ18.5钢丝绳时，允许提升的最大总量39327.46Kg主要的作用是采煤机、转载机、破碎机、前后溜、支架等大型部件的运输，提升设备的最大重量为25000kg加矿车的重量1000kg，总重量为26000kg。

通过计算和效验，我们选择抗拉强度为170Kg/mm2的直径为φ18.5钢丝绳。

2、效验绞车的最大静拉力为：Qd=26000（sin4+0.015cos4）+1.218×140×（sin4+0.15cos4）=2240.13kg拉力T=14000 kg＞2240.13kg满足要求。

ma= Qq2/ Qd= 21900/2240.13=9.78安全系数满足要求5# 绞车JSDB-19计算内容：一、主要参数：长度：L=300米最大坡度：α=140平板车与轨道摩擦系数：f=0.015钢丝绳与地滚摩擦系数：f／=0.15最大提升重物总重：q max安全系数： m a≥6.5钢丝绳参数：6×37型φ28钢丝绳：单位重量：P1=2.768Kg/m总破断拉力Q q1：50050Kg（公称抗拉强度为170Kg/mm2时）二、最大提升力计算：采用 6×37型φ28钢丝绳时：F jmax2 = q max ( Sinα+ f Cosα) + P2 L ( Sinα+ f/ Cosα)=q max×(Sin140+0.015Cos140)+2.768×300×(Sin140+0.15Cos140) 三、最大提升力计算：按170Kg/mm2计算6×37型φ28钢丝绳时：Q q2= m a×F jmax250050Kg=6.5×(Sin140+0.015Cos140)+2.768×300×(Sin140+0.15Cos140)Kgq max＝28767.75Kg四、结论：1、钢丝绳允许提升的最大总量为：按170Kg/mm2计算6×37型φ28钢丝绳时，允许提升的最大总量28767.75Kg 主要的作用是采煤机、转载机、破碎机、前后溜、支架等大型部件的运输，提升设备的最大重量为25000kg加矿车的重量1000kg，总重量为26000kg。

通过计算和效验，我们选择抗拉强度为170Kg/mm2的直径为φ28钢丝绳。

2、效验绞车的最大静拉力为：Qd=26000（sin140+0.015cos140）+2.768×300*（sin140+0.15cos140）=6990.14kg拉力T=30000kg＞6990.14kg满足要求。

ma= Qq2/ Qd= 50050/ 6990.14= 7.16安全系数满足要求6#、7#、8# JH-8绞车计算内容：一、主要参数：6×19 型φ 15.5钢丝绳：长度：50米最大坡度：α=140平板车与轨道摩擦系数：f=0.015钢丝绳与地滚摩擦系数：f／=0.15最大提升重物总重：q max安全系数： m a≥6.5单位重量：P2=0.8475Kg/m总破断拉力Q q2： 15200Kg（公称抗拉强度为170Kg/mm2时）二、最大静拉力计算：采用 6×19型φ15.5钢丝绳时：F jmax2 = q max ( Sinα+ f Cosα) + P2 L ( Sinα+ f/ Cosα)=q max×(Sin140+0.015Cos140)+0.8475×50×(Sin140+0.15Cos140) 三、最大提升力计算：按170Kg/mm2计算6×19型φ15.5钢丝绳时：Q q2= m a×F jmax221900Kg=6.5×q max×(Sin140+0.015Cos140)+0.8475×50×(Sin140+0.15Cos140)Kgq max＝9053.77kg四、结论：1、钢丝绳允许提升的最大总量为：按170Kg/mm2计算6×19型φ15.5钢丝绳时，允许提升的最大总量9053.77Kg主要的作用是前、后溜等小件的拼接，提升设备的最大重量不大于8000kg。

通过计算和效验，我们选择抗拉强度为170Kg/mm2的直径为φ15.5钢丝绳。

2、效验绞车的最大静拉力为：Qd=8000（sin140+0.015cos140）+0.8475×50*（sin140+0.15cos140）=2068.19kg拉力T=8000kg＞2068.19kg满足要求。

ma= Qq2/ Qd= 15200/2068.19=7.35安全系数满足要求9# JH-20绞车计算内容：一、主要参数：长度：L=200米最大坡度：α=110平板车与轨道摩擦系数：f=0.015钢丝绳与地滚摩擦系数：f／=0.15最大提升重物总重：q max安全系数： m a≥6.5钢丝绳参数：6×37型φ 24钢丝绳：长度：200米单位重量：P2=1.982Kg/m总破断拉力Q q2：35800Kg（公称抗拉强度为170Kg/mm2时）二、最大静拉力计算：采用 6×37型φ24钢丝绳时：F jmax2 = q max ( Sinα+ f Cosα) + P2 L ( Sinα+ f/ Cosα)=q max×(Sin110+0.015Cos110)+1.982×200×(Sin110+0.15Cos110) 三、最大提升力计算：按170Kg/mm2计算6×37型φ24钢丝绳时：Q q2= m a×F jmax235800Kg＝ 6.5×q max×(Sin110+0.015Cos110)+1.982×200×(Sin110+0.15Cos110)Kgq max＝26145.08kg四、结论：1、钢丝绳允许提升的最大总量为：按170Kg/mm2计算6×37型φ24钢丝绳时，允许提升的最大总量26145.08Kg 主要的作用是转载机、破碎机、前后溜等部件的运输及安装，提升设备的最大重量为24000kg加矿车的重量1000kg，总重量为25000kg。

合集下载

绞车计算

绞车计算

名称：计算绞车斜巷提升能力类型：机电公式：Pmax=Wg(sina+f1cosa)+qlg(sinb+f2cosb)其中Pmax为最大提升能力W：支架车总重21750kgg：重力加速度9.8m/s2α：产生最大拉力处倾角：25度β：产生最大拉力处至绞车滚筒切点的平均倾角：25度f1：矿车或其它种类容器轨道上运行阻力系数(0.01—0.015) f2：钢丝绳在运行中的阻力系数(0.10—0.15)q：钢丝绳单位长度的质量kg/m：2.34l：产生最大拉力处至滚筒切点的钢丝绳长度：90米求计算煤矿斜巷提升绞车拉车数目急2010-10-19 11:24提问者：weichenglin123|浏览次数：901次提升距离400m,角度23度,刚绳直径26mm,提升重量(1.8+0.6),使用2JK-2.5/20B的提升绞车,宽1.2m,最大静张力90t,张力差55t,变频器速度3.8m/s,电机185KW,配变频220KW.推荐答案2010-10-20 08:14试用ZY3600/11/23型掩护式液压支架、提升钢丝绳试用6×19-φ31mm；钢丝绳自重Mp=3.383kg/m；钢丝绳破断拉力总和Qp=554500N。

为例来验算南采区轨道上山绞车提升能力。

平板车运行摩擦阻力系数f1=0.015钢丝绳沿地辊和底板移动阻力系数f2=0.25延深轨道坡度β=26°绞车下放总斜长L0=500m绞车钢丝绳总长L0=550m平板车重量：Mc=1050kg液压支架重量：Mj=13500kg计算提升该支架所需最小提升力Fjmax=（Mj＋Mz）（sinβ＋f1cosβ）g＋MpL0（sinβ＋f2cosβ）g=（13500＋1050）（sin26°＋0.015×cos26°）×10＋3.383×500×（sin26°＋0.25×cos26°）×10=65744.62N＋11215.82N=76.96 KN其中：sinβ=sin26=0.438cosβ=cos26=0.899所以要满足提升能力，使用的绞车提升力必须大于76.96 KN验算钢丝绳安全系数ma=Qp/Fjmax=554500/76960=8.2＞6.5故所选钢丝绳安全系数满足《煤矿安全规程》第400条规定。

绞车验算公式

绞车验算公式

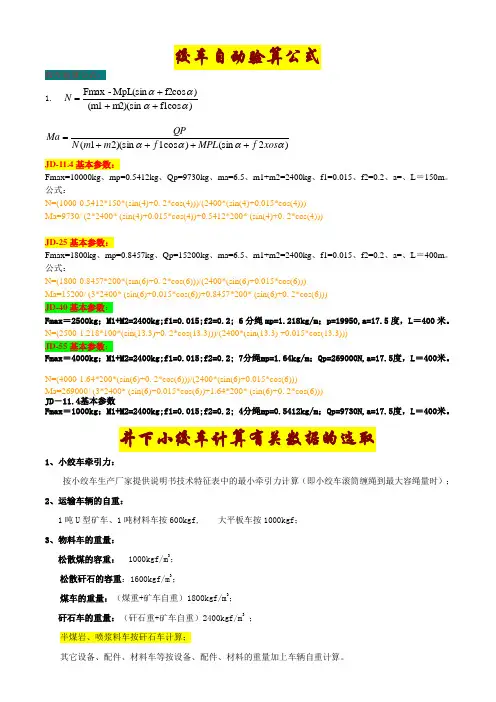

绞车自动验算公式绞车验算公式： 1. )f1cos m2)(sin (m1)f2cos MpL(sin -Fmax αααα+++=N )2(sin )cos 1)(sin 21(ααααxos f MPL f m m N QP Ma ++++= JD-11.4基本参数：Fmax=10000kg 、mp=0.5412kg 、Qp=9730kg 、ma=6.5、m1+m2=2400kg 、f1=0.015、f2=0.2、a=、L ＝150m 。
