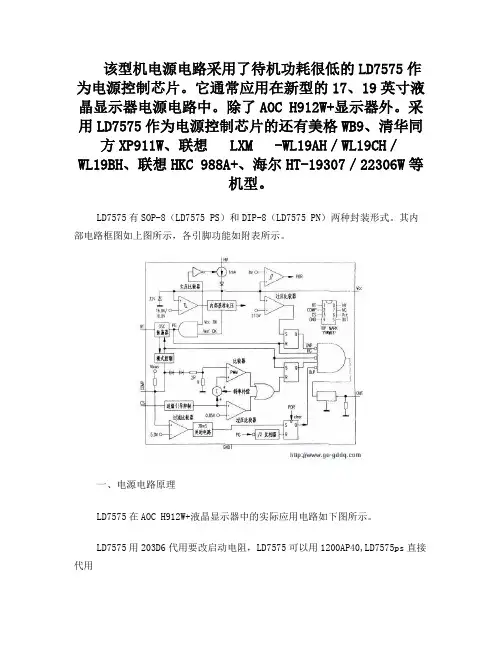

该型机电源电路采用了待机功耗很低的LD7575作为电源控制芯片。它通常应用在新型的17、19英寸液晶显示器电源电路中。除了AOC H912W+显示器外。采用LD7575作为电源控制芯片的还有美格WB9、清华同方XP911W、联想LXM -WL19AH／WL19CH／WL19BH、联想HKC 988A+、海尔HT-19307／22306W等机型。
LD7575有SOP-8（LD7575 PS）和DIP-8（LD7575 PN）两种封装形式。其内部电路框图如上图所示，各引脚功能如附表所示。
一、电源电路原理
LD7575在AOC H912W+液晶显示器中的实际应用电路如下图所示。
LD7575用203D6代用要改启动电阻，LD7575可以用1200AP40,LD7575ps直接代用
1.整流滤波电路
220V交流电压经过共态扼流圈L901、L902、跨接线路电容C909进行EMI滤波。其中C909用于滤除低频正态噪声。R900、R902用于拔掉电源时对电容C909起放电作用。
220V交流经BD901桥式整流输出波动直流电经滤波电容C907滤波后，生成310V的直流电压。
负温度系数热敏电阻NRgOI用来限制启动时的电流。防止启动电流过大烧毁保险丝。
2.启动/振荡电路
刚启动开关电源时，IC901（LD7575PS）所需的启动工作电压由，±310V直流电压经过R905限流后加至IC901（8）脚实现开机启动操作。
LD7575PS开始工作后。其（5）脚输出PWM脉冲波（该脉冲控制功率管Q900并按其工作频率进行开关动作）。Q900工作在开关状态后，开关变压器T901在次级绕组输出整机需要的各种供电电压。‘开关变压器T901的（1）-（3）绕组产生的高频电压经R610限流、D901整流、C911滤波后。直接输入至LD7575PS的（6）脚作为正常工作状态的供电电压。在正常工作时。其LD7575PS的（6）脚必须有，14V左右的电压为芯片供电。
LD7575PS的PWM频率范围为50k Hz-100kHz。通过其（1）脚连接的电阻R911来为LD7575PS内提供一个恒定的电流（改变电阻R911的阻值将改变PWM的频率）。
3.保护电路
R916为电流检测电阻。正常工作时的电流从Q900的漏极流向源极。在R916上产生压降。
在R916两端产生的压降电压通过R913加到LD7575PS过流检测比较器的同相输入端（3）脚，只要该电压超过1V，LD7575PS内部的电流保护电路就会使（5）脚输出信号关闭，实现过流保护。
T901的次级输出端的=极管上并接的R951、R952、C920组成的RC回路用于吸收整流二极管D920上产生的浪涌电压。
4.稳压电路
当输出电压升高时，+V和+12V电压都会升高。该电压经过电阻。R924、R926、R929取样后使得IC903的R 端电位升高。经过IC903内部电路处理届。1C903的K端电位就会降低。使光电耦合器1C902的（2）脚电压下降。这时通过光电耦合器内部发光二极管的电流将增大。使IC902的（3）、（4）脚输出电流变大。
IC902的（3）脚电位降低。进而使得LD7575PS的（2）脚电位降低。经过LD7575PS的内部电路检测后，其（5）脚输出脉宽变窄，脉冲占空比变小。
即开关管0900导通时间减少。使次级输出电压降低。所以达到降压的目的。当输出电压降低时，LD7575PS 的（2）脚电位就会上升。（5）脚输出的脉冲占空比变大。从而使开关管导通时间延长。使次级电压升高。
ld7575----1脚是RT端，为变频控制端，内接OSC节能控制电路，最高频率70khz,节能模式下为20khz，电压稳定值是vcc的1%；2脚COMP端，即电压反馈端，内接电压比较器，开环电压6V,节能模式下为2.35V；3脚是CS端，为MOS管输出电流取样端，内接脉冲前沿消隐，最大消隐时间350ns，最大输入电压0.90v；
液晶显示器的电源管理芯片集：格式如下好了
液晶品牌与型号电源管理型号与封装可代换型号
BENQ 71G 1200AP40 直插1200AP10 1200AP60
AOC 712SI; EA1532A 贴片200D6、203D6、DAP8A
三星940BW DM0565R
优派型号忘记TOP245YN
LG W1934S TOP246YN
飞利浦170 dap02alsz 贴片
LG型号忘记LAF000 可以用FAN7601代
飞利浦170s6 dap02alsz=sg6841
HP17 SG5841SZ 贴片，可用SG6841DZ 代用。
联想后来出的IBM的17的，SG6841DZ 可用SG6841D代用
三星型号忘记DM0465R DM0565R
飞利浦170c7 EA1532A 贴片200D6、203D6、DAP8A 三种可以代用
优派V A1703WB ld7552bps 贴片
其他我知道的常用型号有SG6841DZ 贴片;很多机器上用到SG5841SZ 贴片;用SG6841DZ可以代用，
美格WB9 LD7575PS
清华同方XP911W LD7575PS
联想LXM -WL19AH ;LXM-WL19BH ;LD7575PS
早期有的用：NCP1203D6)
联想LXM-17CH: 1203D6
方正17寸：1203D6与LD7575PS
方正19寸：LD7575PS
BenQ: FP94VW ;FP73G FP71G+S FP71G+G FP71GX等都是用：1200AP40
LG 22(南京同创）：LAF001与STR W6252
LG 19寸：LAF001
联想L193(福建-捷联代工）：NCP1203D6
PHILIPS 170S5 (FAN7601)
还有LD7575可用203D6代用，只是1脚的对地电阻不同，LD7575是100K,203D6是24.1K,
LD7552可用SG6841代用。
液晶显示器常用 IC电源管理芯片的代换
Ｐ８Ａ＼ＤＡＰ７Ａ＼ＬＤ７５７５＼２０３Ｄ６\２０３Ｘ６\２００Ｄ６可以直接代换,203d6是16v工作电压，而7575是30v ,代用要改启动电阻，可以用1200AP40直接代用:
OB2268，OB2269，DAP02，SG6841，SG5841ＤＡＰ０２＼ＳＧ５８４１＼２Ｇ６８４１可以直接代换:
１２００ＡＰ４０＼１２００ＡＰ６０＼１２０３Ｐ６０\１２０３ＡＰ１０可以直接代换
ＤＭ０４６５＼ＣＭ０５６５＼ＤＭ０５６５代换{要改电路}
ＴＯＰ２４６Ｙ＼ＴＯＰ２４７Ｙ可以直接代换。
液晶电源的电源管理芯片集
液晶品牌与型号电源管理芯片型号与封装可代换型号
BENQ 71G+ 1200AP40 直插 1200AP10 1200AP60
SAOC 712SI EA1532A贴片!
三星型号忘记 DM0565R
优派型号忘记 TOP245YN
LG型号忘记 FAN7601
飞利浦170s6 dap02alsz 贴片
LG型号忘记 FAN7601 可以用LAF0001代
飞利浦170s6 dap02alsz=sg6841
美格WB9D7575PS
清华同方 XP911WD7575PS
联想LXM -WL19AH LXM-WL19BH D7575PS(早期有的用：NCP1203D6
联想LXM-17CH:1203D6
方正17寸：1203D6与LD7575PS
