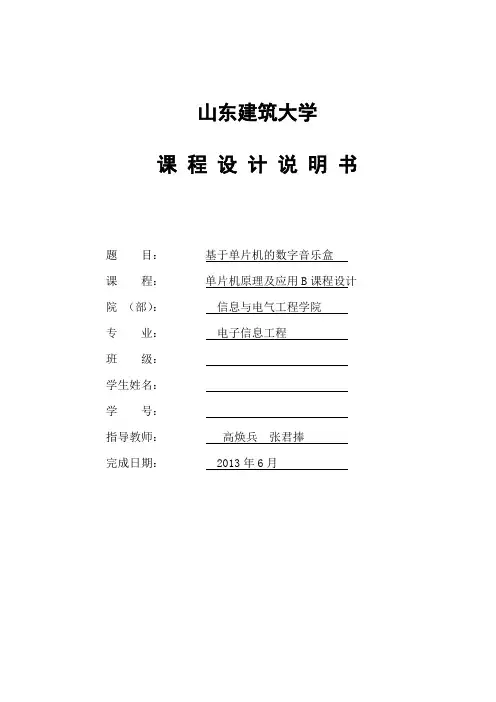

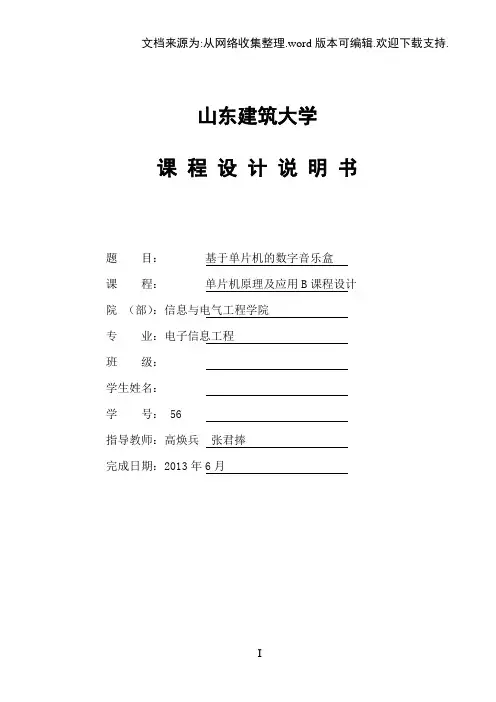

山东建筑大学

课程设计说明书

题目:基于单片机的数字音乐盒

课程:单片机原理及应用B课程设计院(部):信息与电气工程学院

专业:电子信息工程

班级:

学生姓名:

学号:

指导教师:高焕兵张君捧

完成日期: 2013年6月

目录

摘要 .................................................................... I

1 设计目的 (2)

2 设计要求 (2)

3 设计内容 (3)

3.1 设计原理 (3)

3.2 方案设计 (3)

3.3 电路各模块说明 (4)

3.4 器件选择 (6)

3.5.系统设计 (8)

3.6 软件设计 (8)

3.7 仿真调试及操作说明 (9)

总结与致谢 (10)

参考文献 (11)

附录 (12)

附录一:基于单片机的数字音乐盒总电路图 (12)

附录二:音乐程序 (12)

山东建筑大学信息与电气工程学院学院课程设计说明书

摘要

20世纪末,电子技术获得了飞速的发展,在其推动下,现代电子产品几乎渗透了社会的各个领域,基于单片机制作的电子式音乐盒,控制功能强大,可根据需要选歌,使用方便。所放歌曲的节奏可以根据需要进行设置,根据存储容量的大小,可以尽可能多的存储歌曲。

本设计由由单片机AT80C51芯片和LCD显示器为核心,辅以必要的电路,构成的一个单片机电子数字音乐盒。本设计采用4*4键盘,用Protel99来画系统硬件图,采用C语言进行编程,编程后利用KEIL C51来进行编译,再生成的HEX文件装入芯片中,采用proteus软件来仿真,检验功能得以正常实现。

关键词:单片机;音乐盒;电路;播放

1 设计目的

《单片机原理及应用》是高校工程专业的一门专业基础课,该门课程具有很强的实践性。通过课程的学习,使学生掌握基本概念、基本理论和基本技能。通过本次设计使同学们掌握对单片机的控制,实现自己编程,完成专业要求。

2 设计要求

1、利用I/O口产生一定频率的方波,驱动蜂鸣器,发出不同的音调,从而演奏乐曲(最少储存三首乐曲,每首不少于30秒)

2、采用LCD显示信息

3、开机时有英文欢迎提示字符,播放时显示歌曲序号(或名称)

4、可通过功能键选择乐曲,暂停,播放

5、显示乐曲播放时间或剩余时间

2

3 设计内容

3.1设计原理

设计原理:通过按键给单片机的P2口输入低电平,进而利用程序来判断是否执行某一播放功能。而利用单片机的定时器0中断来控制播放乐曲。

3.2 方案设计

本实验采用AT80S51单片机的I/O口产生一定频率的方波,配合键盘系统,时钟电路,复位电路以及液晶显示电路,驱动蜂鸣器,发出不同的音调,从而演奏乐曲。共有4乐曲,每首乐曲都由相应的按键控制,并且有开关键、暂停键、上一曲以及下一曲控制键。

系统总体结构框图

3

3.3 电路各模块说明

3.3.1时钟电路

此系统的时钟电路设计是采用内部方式,即是利用芯片内部的振荡电路。利用12MHZ的晶振做外部时钟;AT80C51中有一个用于构成内部振荡器的高增益反相放大器,引脚XTAL1和XTAL2分别是该放大器的输入端和输出端。这个放大器与作为反馈元件的片外石英晶体(陶瓷)谐振器一起构成自然振荡器。外接石英晶体及电容C1、C2接在放大器的反馈回路中构成并联振荡电路。对外接电容C1,C2虽然没有什么严格的要求,但电容容量的大小会轻微影响振荡频率的高低、振荡器工作的稳定性、起振的难易程序及温度稳定性。如果使用石英晶体,我们推荐电容使用30PF±10PF(而如果使用陶瓷振荡器建议选择40PF±10PF)。其电路图如图3-3-1所示

图3-3-1 3.3.2 复位电路

4

51单片机的RST引脚是复位信号的输入端,复位信号是高电平有效,其有效时间应持续24个振荡脉冲周期(即二个机器周期)以上。一般有两种复位方式:上电复位和手动复位。复位电路图如图3-3-2所示。

图3-3-2

3.3.2 控制电路

键盘接口电路如图,本次设计中,按键有7个.键分别接于7根I/O线(P1口),各按键在实物连接上相互独立,彼此的工作状态互不影响,STC 单片机自带上拉电阻因此无需外接上拉电阻,用查询法完成按键功能。其电路图如图3-3-2所示:

图3-3-2

3.3.3蜂鸣器电路:

利用PNP管放大驱动。基极接10K欧姆的电阻,发射极接蜂鸣器,集电极接电源。其电路图如图3-3-3所示:

5

图3-3-3

3.4 器件选择

3.4.1 80C51单片机简介

该系列单片机是采用高性能的静态80C51 设计由先进CMOS 工艺制造并带有非易失性Flash 程序存储器全部支持12 时钟和 6 时钟操作P89C51X2 和P89C52X2/54X2/58X2 分别包含128 字节和256 字节RAM 32 条I/O 口线 3 个16 位定时/计数器 6 输入4 优先级嵌套中断结构 1 个串行I/O 口可用于多机通信 I/O 扩展或全双工UART以及片内振荡器和时钟电路。外形及引脚排列如图3-4-1所示.

6

图3-4-1 3.4.2 键盘

键盘在单片机应用系统中能实现向单片机输入数据,传送命令等功能,是人工干预单片机的主要手段。

(1)键盘输入的特点

键盘实质上是一级按键开关的集合。通常,键盘开关利用了机械触点的合、断作用。

(2)按键的确认

键的闭合与否,反映在行线输出电压上就呈现高电平或低电平,如果高电平表示键断开,低电平则表示键闭合,通过对行线电平高低状态的检测,便可确认按键按下与否。为了确保CPU对一次按键动作只确认一次按键有效,必须消除抖动的影响。

(3)如何消除按键的抖动

7
