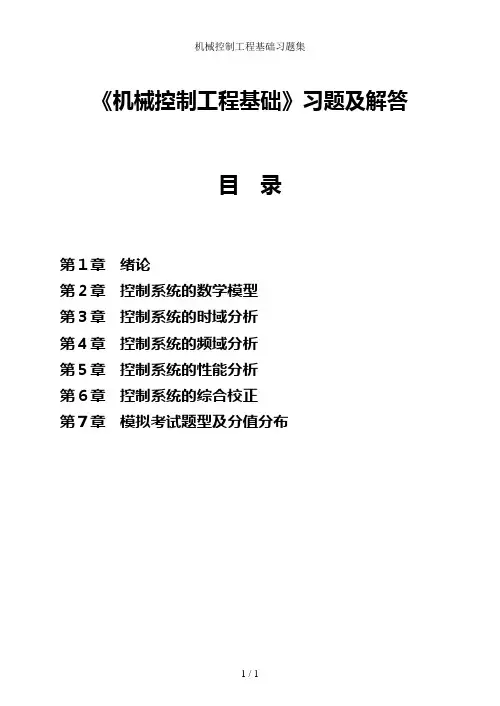

完整版的《机械工程控制基础》题库终稿

机械工程控制基础复习题学院：__________________姓名：__________________班级：__________________专业：__________________第一章绪论1、以同等精度元件组成的开环系统和闭环系统，其精度比较（ B ）。

A．开环高 B.闭环高 C.相差不多 D. 一样高1、系统的输出信号对控制作用的影响（ B ）。

A．开环有 B.闭环有 C.都没有 D.都有1、对于系统抗干扰能力（ B ）。

A．开环强 B.闭环强 C.都强 D.都不强1A1、按照系统传输信号的类型可分成（ B ）。

A．定常系统和时变系统 B.离散控制系统和连续控制系统1．按照控制系统是否设有反馈作用来进行分类，可分为___ ___和___ ___。

答案：开环控制系统闭环控制系统1．对一个自动控制系统的最基本要求是，也即是系统工作的首要条件。

答案：稳定稳定性1．对控制系统性能的基本要求一般可归结为稳定性、___________和___________。

答案：快速性 准确性1、控制论的中心思想是，通过 ， 和反馈来进行控制。

答案：信息的传递 加工处理1．什么是反馈(包括正反馈和负反馈)?根据反馈的有无，可将控制系统如何分类？答案：（1）反馈是指输出量通过适当的检测装置将信号全部或一部分返回输入端，使之与输入量进行比较。

如果反馈信号与系统的输入信号的方向相反，则称为负反馈；如果反馈信号与系统的输入信号的方向相同，则称为正反馈。

（2）根据反馈的有无，可将控制系统分为开环控制系统和闭环控制系统。

1.何为闭环控制系统?其最主要的优点是什么？ 答案：闭环控制系统就是反馈控制系统，即输出量对控制作用有影响的系统。

其最主要的优点是能实现自我调节，不断修正偏差，抗干扰能力强。

1．简述“自动控制”和“系统”的基本概念。

答案：（1）所谓“自动控制”就是在没有人直接参与的情况下，采用控制装置使被控对象的某些物理量在一定精度范围内按照给定的规律变化。

（2）所谓“系统”，即具有某一特定功能的整体。

1. 试述一个典型的闭环控制系统的基本组成。

答案：一个典型的闭环控制系统应该包括反馈元件、给定元件、比较元件、放大元件、执行元件及校正元件等。

第二章 控制系统的数学模型2．单位速度信号、单位抛物线信号分别是（ ）阶信号。

A ．1、2 B.2、3 C.1、3 D. 3、2 2．线性定常系统的传递函数与（ ）有关。

A . 本身的结构、参数 B. 初始条件 C . 本身的结构、参数与外作用信号 D.外作用信号 2. 常用函数1(t)拉氏变换式L ［1(t)］为( )。

A ． sB ． s 1C ．2s 1D ．12．对典型二阶系统，下列说法不正确的是（ ）。

A ．系统临界阻尼状态的响应速度比过阻尼的要快；B ．系统欠阻尼状态的响应速度比临界阻尼的要快；C ．临界阻尼状态和过阻尼状态的超调量不为零；D ．系统的超调量仅与阻尼比有关2．振荡环节的传递函数是( )。

A ．τsB ．τs+1C ．2nn 22ns 2s ω+ξω+ω D ．s1τ 2．已知单位负反馈系统的开环传递函数为221()6100s G s s s +=++，则该系统的闭环特征方程为 ( )。

A 、261000s s ++=B 、2(6100)(21)0s s s ++++= C 、2610010s s +++= D 、与是否为单位反馈系统有关2．适合应用传递函数描述的系统是：（ ）。

A ．单输入——单输出的线性定常系统；B ．单输入，单输出的线性时变系统；C ．单输入，单输出的定常系统；D ．非线性系统。

2．的拉氏反变换f(t)为（ ）。

A ．1－e -tB ．1－e tC ．1－e -2tD ．e -t2．标准二阶系统的单位阶跃响应如下图（1）所示，请指出ξ的范围：( )。

A ．0<ξ<1B ．ξ=0C ．ξ≥1D ．ξ＝1 2.下图（2）所示对应的环节为( )。

A. Ts B.11+TsC . 1+Ts D. 1Ts2、积分环节的传递函数是( )。

A ．τsB ．τs+1C ．2nn 22ns 2s ω+ξω+ω D ．s1τ 2、常用函数t 的拉氏变换式L ［t ］为( )。

A ． sB ．s 1 C ．2s1D ．12、设系统的传递函数为，则系统的零点Z 1( )。

A .Z 1＝-10，Z 2＝5；P 1＝-1，P 2＝10B . Z 1＝-10，Z 2＝5；P 1＝21-，P 2＝2 C.Z 1＝-10，Z 2＝5；P 1＝21-，P 2＝10 D . Z 1＝10，Z 2＝5；P 1＝21，P 2＝-22、若某单位负反馈控制系统的开环传递函数为5(1)s s +，则该系统的闭环特征方程为 ( )。

A ．(1)0s s +=B ．(1)50s s ++=C ．(1)10s s ++=D ．与是否为单位反馈系统有关 2、 设某单位负反馈系统的开环传递函数为()()()M S G S N S =，则闭环特征方程为（ ）。

A 、N(S) = 0 B 、 N(S)+M(S) = 0 C 、1+ N(S) = 0 D 、与是否为单位反馈系统有关2、某系统的微分方程为0x(t)+t 0x (t)+4x 0(t)=3x i (t)，它是( )。

A . 线性时变系统 B. 非线性系统 C. 线性定常系统 D. 非性线时变系统2. 欠阻尼二阶系统的ξ的范围为( )。

A ．0<ξ<1B ．ξ=0C ．ξ≥1D ．ξ＝12．常用函数t 2的拉氏变换式L ［t 2］为( )。

A ． sB ．32sC ．31s D ．1/S2、关于传递函数，错误的说法是 ( )。

A ．传递函数是经典控制理论内容的基础；B ．传递函数不仅取决于系统的结构参数，还与给定输入和外界扰动有关；C ．传递函数是在零初始条件下进行定义的；D ．系统的稳定性是由闭环传递函数的极点决定的。

2．做典型环节时域特性实验时，最常用也是最恶劣的典型输入信号是( )。

A.脉冲函数 B.斜坡函数 C .阶跃函数 D.正弦函数2．正弦函数t ωsin 的 拉普拉斯变换为（ ）。

A ．22ωω+s B.22ω+s s C. ωω+s D. 221ω+s 2. 比例环节的传递函数为G(s)=______，一阶微分环节的传递函数为G(s)=__ ____。

答案：k TS+12．拉氏变换的延迟定理：当原函数f(t)延迟T 秒时间，成为 ，它的拉氏变换式为_ _____。

答案：f(t-T) e -sT F(S)2．单位阶跃函数1(t)的拉斯变换式为 ，单位抛物线函数0.5t 2的拉斯变换式为 。

答案：1/s 1/s 32．令传递函数的分子等于0的对应根叫 ，令其分母为0的对应根叫 。

答案：传递函数的零点 传递函数的极点2．线性定常系统的传递函数为在零初始条件下，系统的____________与___________之比。

答案：输出量的拉氏变换 输入量的拉氏变换2、若时间函数f(t)的拉氏变换为F(s)，当时，f(t)＝________；当f(t)＝sin w t 时，F(S)＝__________。

答案：coswt w/(s 2+w 2)2．当原函数f(t)延迟τ时间，成为f(t-τ)，它的拉氏变换式为_ 。

该运算法则称为 定理。

答案：e -s τF(s) 延迟2、若某单位负反馈控制系统的前向通道的传递函数为()G s ，则反馈通道的传递函数H(S)= ，对应闭环传递函数为 。

答案：1 G(s)/(1+G(s))2、由多个环节串联构成的系统，当无负载效应影响时，其总传递函数等于各环节传递函数的 ；总的相位移等于各环节相位移 。

答案：乘积 之和2．比例环节的传递函数为G(s)=______，惯性环节的传递函数为G(s)=______。

答案：k 1/(Ts+1)2. 线性定常系统在_ __条件下，输出量的拉氏变换与______之比，称为传递函数。

答案：零初始条件下 输入量的拉氏变换2．什么是系统的数学模型？描述系统的数学模型有哪几种？答案：系统的数学模型是描述输入输出变量间关系及其运动规律的数学表达式，主要包括微分方程、传递函数、差分方程、状态空间表达式等。

2．简述线性定常系统的传递函数的定义，并分别写出惯性环节、振荡环节和延时环节的传递函数。

答案：（1）线性定常系统的传递函数定义为：当初始条件为零时，系统输出量的拉斯变换与输入量的拉氏变换之比。

（2）惯性环节的传递函数为：11+=Ts )s (G ； 振荡环节的传递函数为：2222nn n s s )s (G ωζωω++= 延时环节的传递函数为： se)s (G τ-=2．根据阻尼比ζ取值的不同，二阶系统可分为哪几种工作情况，其单位阶跃响应分别具有什么特点？答案：根据阻尼比ζ取值的不同，二阶系统可分为一下四种工作情况：1）ζ=0，零阻尼情况，其单位阶跃响应呈现等幅振荡性质； 2) 0<ζ<1，欠阻尼情况，其单位阶跃响应呈现衰减振荡性质；3）ζ=1，临界阻尼情况，其单位阶跃响应呈现单调上升的性质，无超调，无振荡；4) ζ>1，过阻尼情况，其单位阶跃响应与临界阻尼情况类似，呈现单调上升的性质，无超调，无振荡，但响应时间比临界阻尼情况长。

2、当单位负反馈系统开环传递函数为a)-s(s 1bs (s)+=G ，其中a 、b 均为大于零的常数，试问要保证系统稳定，则a 、b 应满足什么条件？答案：根据劳斯稳定判据，要保证系统稳定，则a 、b 应满足a<b 。

2、已知象函数3)(s 1)s(s 2s )s (F 2+++=，试对其进行拉氏反变换。

答案：3s c s c 1s c 1)(s c )s (F 43122++++++=2、试化简下图所示系统的框图，求出系统的传递函数)s (R )s (C )s (G =答案：先将方框G 2和H 1简化，得到如下系统框图：再将左边第一个相加点后移至第二个相加点处，得到如下系统框图： 所以，系统的传递函数为：2、RLC 电路如下图所示，试求出系统零初始条件下的)s (U )s (U )s (G o i =。

答案：由图可知，该电路为典型的RLC 串联电路，根据KVL 定理，可得相应的微分方程如下：在零初始条件下，对微分方程两边同时进行拉斯变换可得： 从而可得系统的传递函数为：2. 用复数阻抗法求下图所示RC 串联电路的传递函数U O (s)/U i (s)。

答案：U O (s)/U i (s)=1/(sc)/[R+1/(sc)]=1/(sRC+1)2.电路的微分方程为)()()(t u t u dtt du RCi o o =+，求此电路的传递函数U O (s)/U i (s)。
