建筑电气工程基础知识

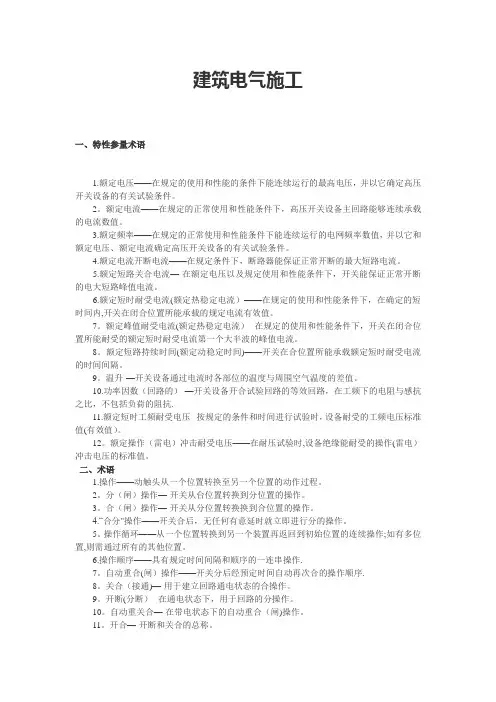

建筑电气施工一、特性参量术语1.额定电压——在规定的使用和性能的条件下能连续运行的最高电压，并以它确定高压开关设备的有关试验条件。

2。

额定电流——在规定的正常使用和性能条件下，高压开关设备主回路能够连续承载的电流数值。

3.额定频率——在规定的正常使用和性能条件下能连续运行的电网频率数值，并以它和额定电压、额定电流确定高压开关设备的有关试验条件。

4.额定电流开断电流——在规定条件下，断路器能保证正常开断的最大短路电流。

5.额定短路关合电流—-在额定电压以及规定使用和性能条件下，开关能保证正常开断的电大短路峰值电流。

6.额定短时耐受电流(额定热稳定电流）——在规定的使用和性能条件下，在确定的短时间内,开关在闭合位置所能承载的规定电流有效值。

7。

额定峰值耐受电流(额定热稳定电流）--在规定的使用和性能条件下，开关在闭合位置所能耐受的额定短时耐受电流第一个大半波的峰值电流。

8。

额定短路持续时间(额定动稳定时间)——开关在合位置所能承载额定短时耐受电流的时间间隔。

9。

温升-—开关设备通过电流时各部位的温度与周围空气温度的差值。

10.功率因数（回路的）-—开关设备开合试验回路的等效回路，在工频下的电阻与感抗之比，不包括负荷的阻抗. -11.额定短时工频耐受电压--按规定的条件和时间进行试验时，设备耐受的工频电压标准值(有效值）。

12。

额定操作（雷电）冲击耐受电压——在耐压试验时,设备绝缘能耐受的操作(雷电）冲击电压的标准值。

二、术语1.操作——动触头从一个位置转换至另一个位置的动作过程。

2。

分（闸）操作—-开关从台位置转换到分位置的操作。

3。

合（闸）操作—-开关从分位置转换换到合位置的操作。

4.“合分"操作——开关合后，无任何有意延时就立即进行分的操作。

5。

操作循环——从一个位置转换到另一个装置再返回到初始位置的连续操作;如有多位置,则需通过所有的其他位置。

6.操作顺序——具有规定时间间隔和顺序的一连串操作.7。

第一章 建筑电气供配电系统 第一节 低压配电系统 1.1 负荷计算：依据建筑用途与规模， 确定所需用电设备容量。

建筑内通用设备包括照明、空调、电梯、水泵等，设备容量配置依据建筑的规模；另外依据建筑的用途— 可由甲方提供。

对于民用住宅设计，家用电器设备容量按6 kw/户确定，各地区标准不同，可参见表。

几个计算公式：有功计算负荷：Pjs=KxPe ；js ：计算的缩写,Pe 是设备容量，kx 需用系数 无功计算负荷: Qjs = Pjstg φ； 视在计算负荷:22js Q +=P S 或φCOS P S js js =；计算电流： I js =S js /3e U ； 式中P js —有功计算负荷； Q js ——无功计算负荷； S js ——视在计算负荷； Kx ——需要系数；Pe ——用电建筑物的总容量（kW)；φcos ——功率因数；φtg ——φcos 相应的正切值； Ue ——电压额定值(kV)； Ijs ——计算电流值（A)。

12个插座，每个300w,Pe=12X0.3kw=3.6kw.Pjs=kxXPe=3.6X1kw=3.6kwφCOS P S js js ==3.6/0.85=4.23KVA,I js =S js /3e U =4.23X1000/3X380=6.44A在负荷计算中，需要系数的选取要依据建筑的用途和建筑的规模，表1-2〜表1-4给出了民用建筑设计常用需要系数的选取。

1.2 低压开关设备的选择经过负荷计算出计算电流Ijs 后，根据计算电流值选择配电开关设备和导线截面。

低压断路器的选择，应满足两个条件:1) 低压断路器的额定电压应不小于线路的额定电压；2) 低压断路器的额定电流应大于1.2~2倍计算电流，小于导线的载流值。

典型断路器型号含义如下：产品型号 TIB1-63C25的含义：TIB1是TCL 的断路器型号是单极性的，TIB1L （断开插座）是双极性的，最大允许额定电流63A ，脱扣电流25A ，是C 曲线微型断路，用于保护普通负载和配电线缆，具体选择什么曲线的请大家参考——。

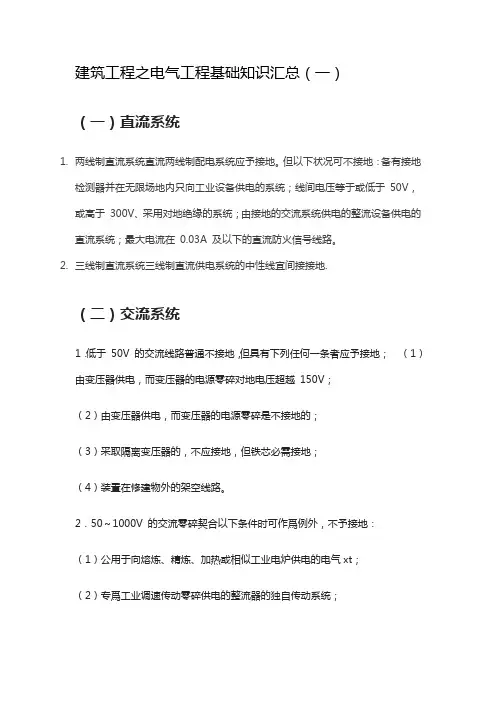

建筑工程之电气工程基础知识汇总（一）（一）直流系统1.两线制直流系统直流两线制配电系统应予接地。

但以下状况可不接地：备有接地检测器并在无限场地内只向工业设备供电的系统；线间电压等于或低于50V，或高于300V、采用对地绝缘的系统；由接地的交流系统供电的整流设备供电的直流系统；最大电流在0.03A 及以下的直流防火信号线路。

2.三线制直流系统三线制直流供电系统的中性线宜间接接地.（二）交流系统1．低于50V 的交流线路普通不接地，但具有下列任何一条者应予接地；（1）由变压器供电，而变压器的电源零碎对地电压超越150V；（2）由变压器供电，而变压器的电源零碎是不接地的；（3）采取隔离变压器的，不应接地，但铁芯必需接地；（4）装置在修建物外的架空线路。

2．50～1000V 的交流零碎契合以下条件时可作爲例外，不予接地：（1）公用于向熔炼、精炼、加热或相似工业电炉供电的电气xt；（2）专爲工业调速传动零碎供电的整流器的独自传动系统；（3）由变压器供电的独自传动系统，变压器一次侧额外电压低于1000V 的公用控制系统其控制电源有供电延续性，控制xt中装有接地检测器，且保证只要专职人员才干监视和维修。

3．l～10kV 的交流xt依据需求可停止消弧线圈或电阻接地。

但供挪动设备用的1～10kV 交流xitong应接地。

（三）可移动式和车载发电机1．挪动式发电机在下列条件下不要求将挪动式发电机的机架接地，该机架可作爲发电机供电零碎的接地，其条件是发电机只向装在发电机上的设备和（或）发电机上的插座内软线和插头衔接的设备供电，且设备的外露导电局部和插座上的接地端子衔接到发电机机架上。

2．车载发电机在契合下列全部条件下可将装在车辆上的发电机供电xt用的车辆的框架作爲该xt的接地极。

（1）发电机的机架接地衔接到车辆的框架上；（2）发电机只向装在车辆上的设备和（或）经过装在车辆上或发电机上的插座内软线和插头衔接设备供电；（3）设备的外露导电局部和插座上的接地端子衔接到发电机机架上。

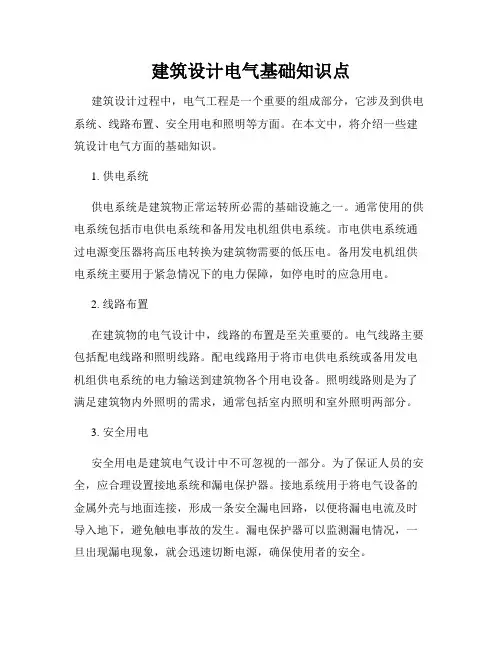

建筑设计电气基础知识点建筑设计过程中，电气工程是一个重要的组成部分，它涉及到供电系统、线路布置、安全用电和照明等方面。

在本文中，将介绍一些建筑设计电气方面的基础知识。

1. 供电系统供电系统是建筑物正常运转所必需的基础设施之一。

通常使用的供电系统包括市电供电系统和备用发电机组供电系统。

市电供电系统通过电源变压器将高压电转换为建筑物需要的低压电。

备用发电机组供电系统主要用于紧急情况下的电力保障，如停电时的应急用电。

2. 线路布置在建筑物的电气设计中，线路的布置是至关重要的。

电气线路主要包括配电线路和照明线路。

配电线路用于将市电供电系统或备用发电机组供电系统的电力输送到建筑物各个用电设备。

照明线路则是为了满足建筑物内外照明的需求，通常包括室内照明和室外照明两部分。

3. 安全用电安全用电是建筑电气设计中不可忽视的一部分。

为了保证人员的安全，应合理设置接地系统和漏电保护器。

接地系统用于将电气设备的金属外壳与地面连接，形成一条安全漏电回路，以便将漏电电流及时导入地下，避免触电事故的发生。

漏电保护器可以监测漏电情况，一旦出现漏电现象，就会迅速切断电源，确保使用者的安全。

4. 照明设计照明设计是建筑设计中的一项重要内容，它不仅仅是为了提供光源，更应注重照明效果和能源节约。

在建筑物的照明设计中，可以采用光线的天然采光和人工照明的结合方式，通过合理设置窗户、天窗和灯具，达到舒适明亮的照明效果。

此外，还可以采用节能照明设备，如LED灯具，以降低能耗并延长使用寿命。

5. 防雷设计建筑物的防雷设计是电气工程中至关重要的一环。

建筑物通常会安装避雷针以及接闪器等装置，用来引导雷电放电，并将其安全地导入地下，以防止雷击导致的电器设备损坏和人身安全事故。

6. 烟雾报警系统烟雾报警系统在建筑设计中也扮演着重要的角色。

它可以及时检测到建筑物内烟雾浓度的变化，并通过声光报警装置发出警示，以便及时疏散人员，避免火灾的发生和蔓延。

7. 安全电源设计在一些对电力供应要求较高的场所，如医院、实验室等，安全电源设计是必不可少的。

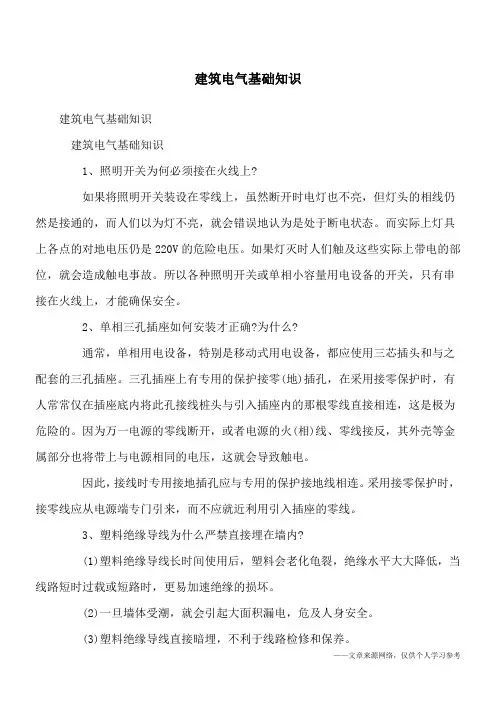

建筑电气基础知识建筑电气基础知识建筑电气基础知识1、照明开关为何必须接在火线上?3、塑料绝缘导线为什么严禁直接埋在墙内?(1)塑料绝缘导线长时间使用后，塑料会老化龟裂，绝缘水平大大降低，当线路短时过载或短路时，更易加速绝缘的损坏。

(2)一旦墙体受潮，就会引起大面积漏电，危及人身安全。

(3)塑料绝缘导线直接暗埋，不利于线路检修和保养。

4、为什么要使用漏电保护器?漏电保护器又称漏电保护开关，是一种新型的电气安全装置，其主要用途是：(1)防止由于电气设备和电气线路漏电引起的触电事故。

(2)防止用电过程中的单相触电事故。

;低压;带电移动电气设备;用湿手拧灯泡等。

(3)设备不合格，安全距离不够;二线一地制接地电阻过大;接地线不合格或接地线断开;绝缘破坏导线裸露在外等。

(4)设备失修，大风刮断线路或刮倒电杆未及时修理;胶盖刀闸的胶木损坏未及时更改;电动机导线破损，使外壳长期带电;瓷瓶破坏，使相线与拉线短接，设备外壳带电。

(5)其他偶然原因，夜间行走触碰断落在地面的带电导线。

6、发生触电时应采取哪些救护措施?发生触电事故时，在保证救护者本身安全的同时，必须首先设法使触电者迅速脱离电源，然后进行以下抢修工作。

;如随着家用电器的普及应用，正确掌握安全用电知识，确保用电安全至关重要。

(1)不要购买“三无”的假冒伪劣家用产品。

(2)使用家电时应有完整可靠的电源线插头。

对金属外壳的家用电器都要采用接地保护。

(3)不能在地线上和零线上装设开关和保险丝。

禁止将接地线接到自来水、煤气管道上。

(4)不要用湿手接触带电设备，不要用湿布擦抹带电设备。

(5)不要私拉乱接电线，不要随便移动带电设备。

(6)检查和修理家用电器时，必须先断开电源。

当供电5安的12A 小于定的一根，而不能以小容量的保险丝多根并用，更不能用铜丝代替保险丝使用。

10、漏电保护器的基本要求是什么?在技术上应满足以下几点要求：(1)触电保护的灵敏度要正确合理，一般启动电流应在15~30mA范围内。

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

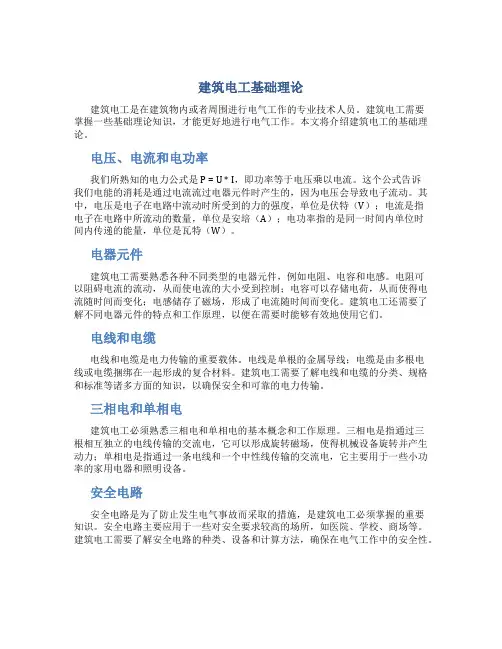

建筑电工基础理论建筑电工是在建筑物内或者周围进行电气工作的专业技术人员。

建筑电工需要掌握一些基础理论知识，才能更好地进行电气工作。

本文将介绍建筑电工的基础理论。

电压、电流和电功率我们所熟知的电力公式是P = U * I，即功率等于电压乘以电流。

这个公式告诉我们电能的消耗是通过电流流过电器元件时产生的，因为电压会导致电子流动。

其中，电压是电子在电路中流动时所受到的力的强度，单位是伏特（V）；电流是指电子在电路中所流动的数量，单位是安培（A）；电功率指的是同一时间内单位时间内传递的能量，单位是瓦特（W）。

电器元件建筑电工需要熟悉各种不同类型的电器元件，例如电阻、电容和电感。

电阻可以阻碍电流的流动，从而使电流的大小受到控制；电容可以存储电荷，从而使得电流随时间而变化；电感储存了磁场，形成了电流随时间而变化。

建筑电工还需要了解不同电器元件的特点和工作原理，以便在需要时能够有效地使用它们。

电线和电缆电线和电缆是电力传输的重要载体。

电线是单根的金属导线；电缆是由多根电线或电缆捆绑在一起形成的复合材料。

建筑电工需要了解电线和电缆的分类、规格和标准等诸多方面的知识，以确保安全和可靠的电力传输。

三相电和单相电建筑电工必须熟悉三相电和单相电的基本概念和工作原理。

三相电是指通过三根相互独立的电线传输的交流电，它可以形成旋转磁场，使得机械设备旋转并产生动力；单相电是指通过一条电线和一个中性线传输的交流电，它主要用于一些小功率的家用电器和照明设备。

安全电路安全电路是为了防止发生电气事故而采取的措施，是建筑电工必须掌握的重要知识。

安全电路主要应用于一些对安全要求较高的场所，如医院、学校、商场等。

建筑电工需要了解安全电路的种类、设备和计算方法，确保在电气工作中的安全性。

建筑电工基础理论包括电压、电流和电功率等基本概念，电器元件、电线和电缆，三相电和单相电，以及安全电路等内容。

建筑电工需要掌握这些基础理论知识，以便更好地进行电气工作。

建筑电气工程课程通常涵盖以下内容：
1. 电气基础知识：介绍电气工程的基本概念、电路原理、电流、电压、功率等基本参数的计算和理解，以及电气设备与系统的基本组成和运行原理。

2. 建筑电气设计：学习建筑电气系统的设计原理和方法，包括照明设计、配电设计、接地系统设计等。

掌握电气负荷计算、线路布置、电气设备选择和定位等技术。

3. 电气安全与规范：介绍电气工程中的安全要求和规范标准，包括国家、地方以及行业相关的法规和标准。

了解电气安全措施、接地保护、防雷设施等方面的设计和实施要求。

4. 智能建筑电气系统：学习智能建筑电气系统的原理和技术，包括楼宇自动化、智能控制、可持续能源管理等方面。

了解智能建筑电气设备和系统的选型和应用。

5. 建筑电气设备与材料：介绍建筑电气设备和材料的
种类、特点和应用。

包括电缆、开关插座、照明设备、配电箱等常用电气设备和材料的选型和安装。

6. 施工与维护：学习建筑电气工程的施工原理和步骤，了解电气设备的安装、接线和调试等技术要求。

同时，介绍电气系统的维护和故障排除方法。

7. 绿色建筑与能源管理：了解绿色建筑和可持续发展的概念，以及在建筑电气工程中的应用。

掌握能源管理、节能技术和绿色建筑评估等方面的知识。

8. 实践项目或实习：通常，建筑电气工程课程还包括实践项目或实习环节，让学生能够将所学的理论知识应用于实际工程项目中，并提升实际操作能力和解决问题的能力。

以上是一般建筑电气工程课程的主要内容，不同学校和课程设置可能会有所差异。

建议参考具体学校的课程大纲和教学计划，以获取更详细和准确的信息。

建筑电工必考知识点总结一、基础知识要点1. 电气基础知识（1）电流、电压、功率的概念及其相互关系（2）直流电路、交流电路的基本特点和区别（3）电阻、电容、电感的基本原理和特性（4）电路中的串联与并联以及复合电路的分析方法（5）电压和电流的测量方法（6）安全用电常识及电气事故的预防方法2. 电气测量知识（1）电流表、电压表、万用表的使用方法（2）电能表的工作原理和使用方法（3）热电偶和热电阻温度测量原理及使用方法3. 电工工具与设备（1）常用电工工具的名称、用途和使用注意事项（2）通用电工设备和特种电工设备的名称、用途及使用方法（3）接线盒、电气窗、电源插座等电工材料的选择、使用和安装4. 电缆及线路布线知识（1）电缆的种类、规格和用途（2）电缆的敷设及安装规定（3）室内配线系统的设计和施工（4）室外配电系统的设计和施工（5）电缆的标志和标识5. 电气安装与接线知识（1）各种开关、插座等电器设备的安装和接线方法（2）多路开关、双控开关、插座等特殊电器设备的接线方法（3）线路跳接与环路的设计与施工（4）低压配电箱的设计和安装（5）保护接地线及其接线方法（6）电气接地系统及其接地方法6. 照明与照明电气设计（1）各种照明灯具的种类、特点和选择方法（2）照明布线系统的设计和施工（3）室内照明系统的设计和安装（4）室外照明系统的设计和安装（5）照明电气工程中的亮度、色温、色彩、色容差等基本概念和计算方法（6）节能照明技术及其应用二、电路及控制系统1. 电路原理与分析方法（1）直流电路的分析方法（2）交流电路的分析方法（3）复合电路的分析方法（4）线路的功率、能量等计算方法（5）电路故障的排除方法2. 控制系统原理（1）自动控制系统的概念与分类（2）控制系统的元件、信号与传感器（3）控制系统的体系结构（4）控制系统的实际应用3. 电气传动系统（1）电机的分类、特点和选型方法（2）电机的连接方式与控制方法（3）电动机启动与制动控制（4）电动机的保护装置（5）传动系统的设计、布局和维护4. 自动化控制系统（1）自动化控制系统的组成和功能（2）PLC控制系统的原理与应用（3）DCS控制系统的原理与应用（4）CAD控制系统的原理与应用（5）工业数字化控制系统的原理与应用三、电气设备与设施1. 电动机（1）常用电动机的种类、特点和选型方法（2）电动机的连接方式与控制方法（3）电动机的安装与维护（4）电动机的常见故障与排除方法（5）电动机的节能与保护2. 变压器（1）变压器的构造、原理和分类（2）变压器的选型、安装和维护（3）变压器的常见故障与排除方法（4）变压器的节能与保护3. 电缆线路（1）电缆线路的种类、特点和选用方法（2）电缆线路的安装、敷设和维护（3）电缆线路的故障排除与维修方法（4）电缆线路的节能与保护4. 配电设备（1）低压配电装置、开关设备等的种类、特点和选型方法（2）低压配电装置的安装、调试和维护（3）低压配电设备的故障排除与维修方法（4）低压配电设备的节能与保护5. 照明设备（1）室内照明灯具的种类、特点和选型方法（2）室内照明系统的设计、安装和维护（3）室内照明设备的故障排除与维修方法（4）室内照明设备的节能与保护6. 防雷设备（1）防雷装置的种类、特点和选用方法（2）防雷系统的设计、安装和维护（3）防雷装置的故障排除与维修方法（4）防雷装置的节能与保护四、安全防护及法规知识1. 安全防护常识（1）电气安全防护知识与常见危险源（2）电气事故的预防和应急处理措施（3）电气工作的安全操作规程和注意事项（4）电气设备的定期检查与维护2. 法律法规及标准（1）《建筑电工实用技术规范》等相关标准（2）《电气安全法》、《电气安全规范》及相关法律法规（3）《建筑电气安全施工规范》及其他相关安全规范（4）建筑电工工程质量验收规程及相关标准以上就是建筑电工必考知识点的总结，希望对大家有所帮助。

建筑电工基础知识1. 介绍建筑电工是指在建筑领域从事电气工作的专业人员。

他们负责建筑物的电气系统安装、维护和修理，确保电力供应的安全、稳定和有效。

了解建筑电工基础知识对于想要从事这个行业的人来说是至关重要的。

2. 电气系统在了解建筑电工的基础知识之前，首先需要了解电气系统的基本组成。

建筑物的电气系统包括以下几个主要部分：•供电系统：负责将电力供应到建筑物内的电气设备中。

•配电系统：将电力从供电系统分配到建筑物的各个区域。

•照明系统：提供建筑物内部和外部的照明设备。

•插座和开关：用于连接和控制电气设备。

•系统接地：确保电气系统安全接地，防止电击事故发生。

3. 电气安全在建筑电工的工作中，电气安全是至关重要的方面。

以下是一些常见的电气安全问题和预防措施：•预防触电：建筑电工需要确保所有电气设备和线路的绝缘性能符合安全标准，以防止触电事故发生。

•火灾风险：电气设备过载、短路等故障可能引发火灾，建筑电工应定期检查和维护设备，确保其正常工作并及时修复故障。

•电气设备放置：建筑电工需要正确安装电气设备，确保它们远离易燃物质，并提供适当的通风。

•安全标志：建筑电工应使用适当的安全标志，如警示标志和禁止标志，以提醒他人注意电气风险。

4. 电气设备了解常见的电气设备是建筑电工的基础知识之一。

以下是一些常见的电气设备：•断路器：用于保护电路免受过载和短路等故障的损坏。

•开关插座：用于连接和断开电气设备的电源。

•照明设备：包括室内灯具、路灯等，用于提供照明。

•电动机：用于驱动机械设备，如风扇、泵等。

•发电机：用于提供备用电源，当供电系统出现故障时使用。

•变压器：用于将电压从一级变化到另一级，以适应不同电气设备的要求。

5. 基本操作建筑电工需要掌握一些基本的操作技能，以保证工作的顺利进行。

以下是一些常见的基本操作：•电线连接：建筑电工需要掌握电线连接的技巧，包括剥皮、绞接和绝缘处理。

•电路测试：建筑电工应具备使用电路测试仪器进行测试和故障排除的能力。

建筑电气工程颜色符号口诀一、红色RD黑BK, BN棕色橙OG。

GN绿色YE黄，灰GY紫色VT。

GD代表金黄色，蓝色浅蓝BU记。

青绿应记TQ, 粉红PK莫迟疑。

绿黄混色四字母，前面GN后YE。

SR银白色， WH白线记。

二、1、2、3黄、绿、红，淡蓝色线性中。

PE保护接地线，绿黄混色要搞清。

电气工程线路敷设方法SC钢管记，穿硬塑管是PC。

金属线槽MR，电缆桥架记CT。

塑料线槽PR，穿电线管MT。

KPC波纹管，金属软管是CP。

电缆沟内记TC，直接埋线为DB。

FPC阻燃管，混凝土排管为CE。

电气工程导线敷设位臵地面以下找F，SCE吊顶里。

屋面、顶板内CC，面上敷设是CE。

WS沿墙面，墙内走线WC。

AC说明沿柱走，柱内暗敷CLC。

BC表示梁内线，AB沿、跨梁表皮。

灯具安装方法线吊加上自在器，SW两方式。

吊链式CS，管吊方式DS。

W壁装C吸顶，支架上安装找S。

顶棚内装是CR，R表示嵌入式。

WR墙壁内，HM座装式。

柱上装灯常常见，英文字母CL。

电气工程电力电缆口诀聚氯乙烯不示绝缘见双V，橡胶套软电缆Y在前面立。

同心导体聚氯乙烯绝缘线，最后标着—TP。

YJ符号前头站，电缆就叫交联聚乙烯。

一步法硅烷交联聚氯乙烯绝缘线，M—G门头立。

阻燃辐照交联聚氯乙烯绝缘线，ZR在前F加括号最后立。

NHA、NHB后面—VV，线披聚乙烯绝缘耐火衣。

铜芯铜套矿物绝缘防火线，前面注明BTT。

NHA—YYJV名称长，云母带交联聚乙烯复合绝缘耐火皮。

电气设备代号M表示电动机，漏电保护RCD。

照明器具找H，隔离开关QS和DK。

W代表电焊机，变压器代号要找T。

WH电度表，FU就是熔断器。

PA去找电流表，电压表符号找PV。

AW表示电表箱，AS和信号箱有关系。

EL应急疏散照明灯，PU保护不接地。

WM为水表，GM要把燃气计。

电能计量柜找AM，高压开关柜AH牌子挂上去。

AA标签交流配电柜上贴，控制箱屏找AC。

PB代表保护箱，SPD浪涌保护器。

AL代表照明配电箱，电力配电箱找AP。
