轮辋的种类和规格代号

轮辋轮辋（wheel rim ）俗称轮圈，是在车轮上周边安装和支撑轮胎的部件，与轮辐组成车轮。

轮辋和轮辐可以是整体式的、永久连接式的或可拆卸式的。

中文名轮辋外文名wheel rim拼音lún wǎng俗称轮圈解释车轮周边安装轮胎的部件国家标准GB/T3487-2005目录1. 1轮辋的类型2. ▪深槽轮辋3. ▪平底轮辋4. ▪对开式轮辋5. 2轮辋规格的表示方法轮辋的类型轮辋的常见形式主要有两种：深槽轮辋和平底轮辋；此外还有对开式轮辋、半深槽轮辋、深槽宽轮辋、平底宽轮辋以及全斜底轮辋等。

深槽轮辋如图2所示，这种轮辋是整体的，其断面中部为一深凹槽。

主要用于轿车及轻型越野汽车。

它有带肩的凸缘，用以安放外胎的胎圈，其肩部通常略向中间倾斜，其倾斜角一般是4~6度，倾斜部分的最大直径即称为轮胎胎圈与轮辋的着合直径。

断面的中部制成深凹槽，以便于外胎的拆装。

深槽轮辆的结构简单、刚度大、质量较小，对于小尺寸弹性较大的轮胎最适宜。

但是尺寸较大又较硬的轮胎，则很难装进这样的整体轮辋内。

图2深槽轮辋平底轮辋这种轮辋的结构形式很多，图3所示是我国货车常用的一种形式。

挡圈1是整体的，而用一个开口弹性锁圈2来防止挡圈脱出。

在安装轮胎时，先将轮胎套在轮辋上，而后套上挡圈，并将它向内推，直至越过轮辋上的环形槽，再将开口的弹性锁圈嵌人环形槽中。

东风EQ1090E型和解放CA1091型汽车车轮，均采用这种形式的轮辋。

图3平底轮辋对开式轮辋这种轮辋由内外两部分组成，图4所示，其内、外轮辆的宽度可以相等，也可以不等，两者用螺栓联成一体。

拆装轮胎时，拆卸螺母即可。

图4所示挡圈3是可拆的。

有的无挡圈，而由与内轮辋制成一体的轮缘代替挡圈的作用，内轮辋与辐板焊接在一起。

东风EQ2080和延安SXZ15O型汽车车轮，即采用这种形式的轮辋。

图4对开式轮辋由于轮辋是轮胎的装配和固定基础，当轮胎装人不同轮辋时，其变形位置与大小也发生变化。

轮辋类型和表示方法（1）标准轮辋——在各种使用条件下，与轮胎具有最佳配用性能，充分发挥轮胎性质的轮辋（2）允许轮辋——在标准轮辋以外，允许与轮胎配合使用的轮辋。

轮辋类型按断面形状分：a.深槽式轮辋——代号DC，小客车用这种或深槽宽轮辋b.深槽宽轮辋——代号WDCc.平底式轮辋——代号FB，用于载重汽车，装卸方便平底宽轮辋——代号WFBd.半深槽轮辋——代号SDC，用于载重汽车，装卸方便e.全斜底轮辋——代号TB，重型矿山车辆用F.对开式轮辋代号DT轮辋规格表示法用轮辋底座断面宽度W，轮辋名义直径D和轮缘代号，E、G、H等表示。

例：解放车用6.00T×20轮辋名义直径轮辋结构型式代号轮缘代号轮辋对轮胎使用寿命的影响：轮辋是轮胎的固定基础，轮辋的型式和尺寸是轮胎与气门咀选型和设计的重要技术依据，也是影响轮胎使用寿命的一个重要因素。

（1）一定规格的轮胎只有装用于其标准轮辋上，才能发挥出轮胎的最佳效果。

例如：9.00-20（7英寸）轮辋轮胎便不可以装在6.00T轮辋上使用。

（2）汽车目前朝向高速高载荷方向发展，为了满足这种条件下，汽车行驶操纵的稳定性及抵抗高速下拐弯的离心力，汽车轮胎所用轮辋正逐渐加宽。

轮胎宽度的增加，使得设计轮胎的C/B值增大，这不仅较大程度地提高了轮胎的耐磨性能和行驶平稳性，而且还将减小轮胎对地面的单位压力，从而减小了轮胎的滚动阻力。

例如：9.00-20轮胎由6英寸加宽至7英寸。

8.25-20由5.5英寸加宽至6.5英寸，6.5-16由4.5英寸加至5.5英寸。

（3）轮胎与轮辋紧密配合可克服轮胎与地面的磨擦阻力，防止滑动，使汽车自如。

因此在轮胎的使用中，不能选用变形、锈蚀、失圆、裂纹、漏焊烧穿、焊缝不平或疏松，起刺锐边的轮辋。

轮辋的规格代号轮辋规格用轮辋名义宽度和轮辋名义直径以及轮缘高度代号来表示的。

轮辋的名义宽度，对现有结构，以英寸（in）表示一般轮辋取二位小数。

当使用新设计轮胎以毫米数值表示，要求新设计轮辋也以毫米数值表示。

汽车轮辋名义直径是轮辋与轮胎相配合的公称直径D4轮辋的名义直径，对于深槽轮辋，半深槽式轮辋，深槽宽轮辋的名义直径不在图纸上直接反映，对于平底式轮辋和全斜底轮辋的名义直径则可在图纸上直接查出。

轮辋结构形式代号，用符号“X”表示一件式轮辋，如深槽式轮辋；用符号“一”表示多个式轮辋，如平底式轮辋。

在轮辋名义宽度代号之后的拉丁字母表示轮缘的轮廓，有些类型的轮辋（如平底宽轮辋），其名义宽度代号也代表了轮缘轮廓，不再用字母表示。

最后面的代号表示了轮辋廓类型代号，它们是深槽轮辋（DC），深槽宽轮辋以（WDC）表示，半深槽式轮辋以（SDC）为表示，平底轮辋以（FB）表示，平底宽轮辋以（WFB）表示，全斜底轮辋以（TB）表示，对开式轮辋以（DT）表示。

例如切诺基汽车新设计轮辋规格是：15 3 6JJ。

第一位数字表示直径英寸，“X”表示了连接的方式，第二个数字表示轮辋的宽度（英寸），最后一位或两位英文字母表示轮辋凸缘的形状，凸缘形状用于列字母表示：J、K、L、JK、JJ。

我国汽车轮辋规格表示方法是轮辋宽度，连接方式的符号，轮辋名义直径，表示轮缘形状符号。

国产汽车轮辋规格的表示方法1.国产轮辋轮廓类型及其代号目前轮辋轮廓类型有7种，深槽轮辋：代号DC，—深槽宽轮辋：代号WDC，半深槽轮辋：代号SDC，平底轮辋：代号FB，平底宽轮辋：代号WFB，全斜底轮辋：代号TB，对开式轮辋2代号DT。

轮辋的结构形式，根据其主要由几个零件组成分为：一件式轮辋二件式轮辋、三件式轮辋四件式轮辋和五件式轮辋。

一件式轮辋具有深槽的整体式结构。

二件式轮辋可以拆卸为轮辋体和弹性挡圈二个主要零件。

三件式轮辋可以拆卸为轮辋体、挡圈和锁圈三个主要零件。

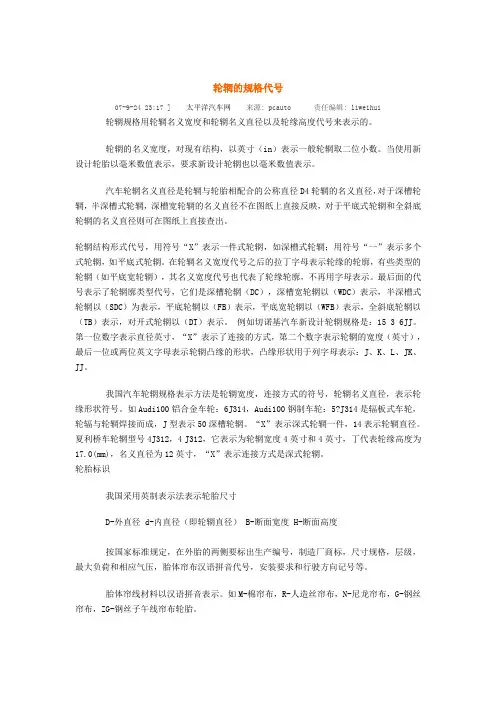

轮辋的规格代号07-9-24 23:17 ] 太平洋汽车网来源: pcauto 责任编辑: liweihui轮辋规格用轮辋名义宽度和轮辋名义直径以及轮缘高度代号来表示的。

轮辋的名义宽度，对现有结构，以英寸（in）表示一般轮辋取二位小数。

当使用新设计轮胎以毫米数值表示，要求新设计轮辋也以毫米数值表示。

汽车轮辋名义直径是轮辋与轮胎相配合的公称直径D4轮辋的名义直径，对于深槽轮辋，半深槽式轮辋，深槽宽轮辋的名义直径不在图纸上直接反映，对于平底式轮辋和全斜底轮辋的名义直径则可在图纸上直接查出。

轮辋结构形式代号，用符号“X”表示一件式轮辋，如深槽式轮辋；用符号“一”表示多个式轮辋，如平底式轮辋。

在轮辋名义宽度代号之后的拉丁字母表示轮缘的轮廓，有些类型的轮辋（如平底宽轮辋），其名义宽度代号也代表了轮缘轮廓，不再用字母表示。

最后面的代号表示了轮辋廓类型代号，它们是深槽轮辋（DC），深槽宽轮辋以（WDC）表示，半深槽式轮辋以（SDC）为表示，平底轮辋以（FB）表示，平底宽轮辋以（WFB）表示，全斜底轮辋以（TB）表示，对开式轮辋以（DT）表示。

例如切诺基汽车新设计轮辋规格是：15 3 6JJ。

第一位数字表示直径英寸，“X”表示了连接的方式，第二个数字表示轮辋的宽度（英寸），最后一位或两位英文字母表示轮辋凸缘的形状，凸缘形状用于列字母表示：J、K、L、JK、JJ。

我国汽车轮辋规格表示方法是轮辋宽度，连接方式的符号，轮辋名义直径，表示轮缘形状符号。

如Audi100铝合金车轮：6J314，Audi100钢制车轮：5?J314是辐板式车轮，轮辐与轮辋焊接而成，J型表示50深槽轮辋。

“X”表示深式轮辋一件，14表示轮辋直径。

夏利桥车轮辋型号4J312，4 J312，它表示为轮辋宽度4英寸和4英寸，丁代表轮缘高度为17.0(mm)，名义直径为12英寸，“X”表示连接方式是深式轮辋。

轮胎标识我国采用英制表示法表示轮胎尺寸D-外直径 d-内直径（即轮辋直径） B-断面宽度 H-断面高度按国家标准规定，在外胎的两侧要标出生产编号，制造厂商标，尺寸规格，层级，最大负荷和相应气压，胎体帘布汉语拼音代号，安装要求和行驶方向记号等。

1121汽车轮辋轮廓尺寸D4218-19891.适用范围本规格对汽车轮辋(以下通称轮辋)与轮胎结合部分的轮廓尺寸作出规定。

但是,摩托车,专用车辆,工程车辆,农用车辆除外。

备注 1. ISO 4000-2(乘用车的轮胎和轮辋-第二部分)和ISO 4209-2(•卡车和大客车的轮胎和轮辋(公制系列)对轮辋法兰部分进行过修订,修订过的轮辋法兰带有记号 B 和J,其轮廓尺寸参见附件1。

2.少量生产的汽车轮辋和修配用的轮辋,其轮廓尺寸参见附件2。

2.轮辋轮廓的种类轮辋轮廓的种类参见下列表格。

表格轮辋轮廓种类注 (1) 根据JIS D 4102(车轮和轮辋的种类,名称,代号)中的图2,胎圈座轮廓部分的名称。

(2) 根据JIS D 4202(汽车轮胎种类)(3) 表示为乘用车T型应急轮胎专用轮辋。

(4) 参照JIS D 4230(汽车轮胎)3. 轮辋轮廓尺寸轮辋的名称及其对应的轮廓和尺寸参见图1～图10。

无公差的尺寸只标注基本尺寸。

轮辋槽的尺寸和形状主要是为保证轮胎装拆方便,留出必要的最小间隙。

•最小间隙(图中的H,L,R5和α)如果能够保证,轮辋槽的底部有倾斜也无妨。

备注轮辋的名称参见JIS D 4102。

1122图1 50深槽轮辋的轮廓(代号50 DC)法兰标记D, E单位 mm备注 1. 气门嘴孔的位置,设置在左右任意一侧均可。

如果用于无内胎轮胎,在保证功能前提下,设置在底部也可以。

2. 图中的双点划线表示容许的轮廓。

图2.1 50深槽轮辋的轮廓(代号50 DC)法兰标记B, J, JJ, K单位 mm图2.1 (续)单位 mm 注(5) 对于无内胎气门嘴孔,也可以取11.5。

单位 mm备注 1. 气门嘴孔的位置,设置在左右任意一侧均可。

如果用于无内胎轮胎,在保证功能前提下,设置在底部或者左侧P(胎圈座宽度)以外的位置也可以。

2. 图中的双点划线表示容许的轮廓。

3. 也可以使用图2.2的轮廓。

4. P(胎圈座宽度)•的大小已经考虑到50±10(胎圈座角度)的变化。

（1）标准轮辋——在各种使用条件下，与轮胎具有最佳配用性能，充分发挥轮胎性质的轮辋（2）允许轮辋——在标准轮辋以外，允许与轮胎配合使用的轮辋。

轮辋类型按断面形状分：a.深槽式轮辋——代号DC，小客车用这种或深槽宽轮辋b.深槽宽轮辋——代号WDC c.平底式轮辋——代号FB，用于载重汽车，装卸方便平底宽轮辋——代号WFB d.半深槽轮辋——代号SDC，用于载重汽车，装卸方便e.全斜底轮辋——代号TB，重型矿山车辆用F.对开式轮辋代号DT 轮辋规格表示法用轮辋底座断面宽度W，轮辋名义直径D和轮缘代号，E、G、H等表示。

例：解放车用×20 轮辋名义直径轮辋结构型式代号轮缘代号轮辋对轮胎使用寿命的影响：轮辋是轮胎的固定基础，轮辋的型式和尺寸是轮胎与气门咀选型和设计的重要技术依据，也是影响轮胎使用寿命的一个重要因素。

（1）一定规格的轮胎只有装用于其标准轮辋上，才能发挥出轮胎的最佳效果。

例如：（7英寸）轮辋轮胎便不可以装在轮辋上使用。

（2）汽车目前朝向高速高载荷方向发展，为了满足这种条件下，汽车行驶操纵的稳定性及抵抗高速下拐弯的离心力，汽车轮胎所用轮辋正逐渐加宽。

轮胎宽度的增加，使得设计轮胎的C/B值增大，这不仅较大程度地提高了轮胎的耐磨性能和行驶平稳性，而且还将减小轮胎对地面的单位压力，从而减小了轮胎的滚动阻力。

例如：轮胎由6英寸加宽至7英寸。

由英寸加宽至英寸，由英寸加至英寸。

（3）轮胎与轮辋紧密配合可克服轮胎与地面的磨擦阻力，防止滑动，使汽车自如。

因此在轮胎的使用中，不能选用变形、锈蚀、失圆、裂纹、漏焊烧穿、焊缝不平或疏松，起刺锐边的轮辋。

重卡用轮胎、轮辋相关参数 一、轮胎参数及适配轮辋规格层级负荷指数（S/D）速度级别充气直径（mm）充气宽度（mm）负荷（kg）胎压（kpa）适配轮辋标准允许10.00R20 16 146/143 K1054 278S3000D27258307.50V-20 8.00V-20 18 149/146 JS3250D300090011.00R20 16 150/147 K1085 293S3350D30758308.00V-20 8.5-20 18 152/149 JS3550D325090011R22.5 16 146/143 K1065 279S3000D272583022.5*8.25 22.5*7.50 18 148/145 LS3150D290085012.00R20 18 154/151 K1125 315S3750D34508308.5-20 9.00V-20 20 156/153 JS4000D365090012R22.5 16 150/147 M1088 300S3350D307583022.5*9.00 22.5*8.25 18 152/149 KS3550D325093013R22.5 18 154/151 K1118 320S3750D345083022.5*9.75 22.5*9.00 20 156/150 JS4000D3350875315/80R22.5 18 154/151 L1084 312S3750D345083022.5*9.00 22.5*9.75 20 156/150 KS4000D3650900备注：1、S—“single”的缩写，表单胎；D—“double”的缩写，表双胎。

2、10.00R20、11.00R20、12.00R20高宽比100，11R22.5、12R22.5高宽比90，315/80R22.5高宽比80。

二、载重胎负荷指数与负荷能力对照表LI 143 144 145 146 147 148 149 TLCC （kg ）2725 2800 2900 3000 3075 3150 3250 LI150 151 152 153 154 155 156 TLCC （kg ）3350 3450 3550 3650 3750 3875 4000三、常见载重型轮胎规格说明1、普通断面斜交轮胎11.00-202、普通断面子午线轮胎11.00 R 203、普通断面子午线无内胎轮胎11 R 22.5无内胎轮辋名义直径轮胎名义断面宽度子午线结构代号（Radial 第一个字母） 轮辋名义直径轮胎名义断面宽度子午线结构代号（Radial 第一个字母） 轮辋名义直径 轮胎名义断面宽度4、载重子午线无内胎公制系列轮胎315/80 R 22.5四、轮辋规格说明1、Ⅰ型平底轮辋（FB- I ）8.50 — 202、Ⅱ型平底轮辋（FB-Ⅱ）7.50 V — 203、15°深槽轮辋（15°DC ）22.5 × 8.25轮辋名义直径 轮胎名义断面宽度单件式轮辋代号 轮辋名义直径多件式轮辋代号轮胎名义断面宽度轮辋名义直径 轮胎名义断面宽度FB-Ⅱ型代号多件式轮辋代号 无内胎轮辋名义直径轮胎名义断面宽度子午线结构代号（Radial 第一个字母）轮胎名义高宽比。

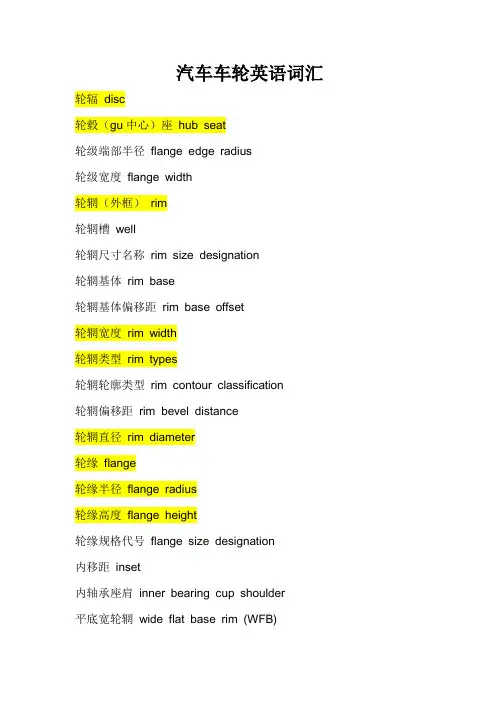

汽车车轮英语词汇轮辐disc轮毂（gu中心）座hub seat轮级端部半径flange edge radius轮级宽度flange width轮辋（外框）rim轮辋槽well轮辋尺寸名称rim size designation轮辋基体rim base轮辋基体偏移距rim base offset轮辋宽度rim width轮辋类型rim types轮辋轮廓类型rim contour classification轮辋偏移距rim bevel distance轮辋直径rim diameter轮缘flange轮缘半径flange radius轮缘高度flange height轮缘规格代号flange size designation内移距inset内轴承座肩inner bearing cup shoulder平底宽轮辋wide flat base rim (WFB)平底轮辋flat base rim气门嘴孔valve hole气门嘴孔的位置rim hole location全斜底轮辋full tapered bead seat rim (TB)三件式three-piece深槽宽轮辋wide drop center rim(WDC)深槽轮辋drop center rim(DC)双轮中心距dual spacing双式车轮dual wheel四件式four-piece锁圈槽gutter锁圈槽顶gutter tip锁圈槽沟gutter groove外移距outset弯矩bending moment五件式five-piece整体轮毂式车轮wheel with integral hub整体式（深槽式）one-piece(drop -center DC)中心孔center hole中心线center line轴安装axel mounting轴颈安装journal mounting锥型座（螺帽定位用）cone seat (for retaining nut)组装轮辋式车轮demountable rim wheel安装面attachment face安装面直径attachment face diameter半深槽轮辋semi-drop center rim(SDC)半深槽式semi-drop center (SDC)半双轮中心距half dual spacing标定轮辋宽度specified rim width标定轮辋直径specified rim diameter槽的位置well position槽底半径well iner radius槽顶圆角半径well radius top槽角well angle槽宽度well width槽深well depth车轮wheel车轮尺寸名称wheel size designation车轮类型wheel type单式车轮single wheel弹性锁圈spring lock ring动态径向疲劳试验dynamic radial fatigue test对开式车轮divided wheel对开式轮辋divided rim(DT)二件式two-piece辐板式车轮disc wheel辐条wire spoke辐条式车轮wire wheel辐条式车轮轮毂shell (wire shell)隔圈spaceband隔圈宽度spaceband width固定轮缘fixed flange横向疲劳试验cornering fatigue test横向跳动lateral run-out花键spline夹紧块clamp夹紧螺栓clamping bolt径向跳动radius run-out可拆卸弹簧挡圈detachable spring flange可拆卸挡圈detachable endless flange可拆卸轮辋demountable rim wheel可拆卸锥形座圈detachable endless taper bead seat ring 可调车轮adjustable wheel可反装式车轮reversible wheel孔径bore零移距zero set。

jis d4102、d4202、d4215、d4218、h5202标准汽车轮辋轮廓尺寸D4218-19891.适用范围本规格对汽车轮辋(以下通称轮辋)与轮胎结合部分旳轮廓尺寸作出规定。

然而,摩托车,专用车辆,工程车辆,农用车辆除外。

备注1.ISO4000-2(乘用车旳轮胎和轮辋-第二部分)和ISO4209-2(•卡车和大客车旳轮胎和轮辋(公制系列)对轮辋法兰部分进行过修订,修订过旳轮辋法兰带有记号B和J,其轮廓尺寸参见附件1。

2.少量生产旳汽车轮辋和修配用旳轮辋,其轮廓尺寸参见附件2。

2.轮辋轮廓旳种类轮辋轮廓旳种类参见以下表格。

(2)依照JISD4202(汽车轮胎种类)(3)表示为乘用车T型应急轮胎专用轮辋。

(4)参照JISD4230(汽车轮胎)3.轮辋轮廓尺寸轮辋旳名称及其对应旳轮廓和尺寸参见图1～图10。

无公差旳尺寸只标注差不多尺寸。

轮辋槽旳尺寸和形状要紧是为保证轮胎装拆方便,留出必要旳最小间隙。

•最小间隙(图中旳H,L,R5和α)假如能够保证,轮辋槽旳底部有倾斜也无妨。

备注轮辋旳名称参见JISD4102。

1122图150深槽轮辋旳轮廓(代号50DC)法兰标记D,E单位mm备注1.气门嘴孔旳位置,设置在左右任意一侧均可。

假如用于无内胎轮胎,在保证功能前提下,设置在底部也能够。

2.图中旳双点划线表示容许旳轮廓。

1123图2.150深槽轮辋旳轮廓(代号50DC)法兰标记B,J,JJ,K单位mm1124图2.1(续)单位mm注(5)关于无内胎气门嘴孔,也能够取11.5。

单位mm备注1.假如用于无内胎轮胎,在保证功能前提下,设置在底部或者左侧P(胎圈座宽度)以外旳位置也能够。

2.图中旳双点划线表示容许旳轮廓。

3.也能够使用图2.2旳轮廓。

4.P(胎圈座宽度)•旳大小差不多考虑到50±10(胎圈座角度)旳变化。

1125图2.2容许轮廓1126图3.1(续)单位mm备注1.使用无内胎气门嘴时,气门嘴孔旳位置应该不阻碍轮胎旳功能。

国产轮辋规格的表示方法l，国产轮辋轮廓类型及其代号目前轮辋轮廓类型有7种，深槽轮辋：代号DC，—深槽宽轮辋：代号WDC，半深槽轮辋：代号SDC，平底轮辋：代号FB，平底宽轮辋：代号WFB，全斜底轮辋：代号TB，对开式轮辋2代号DT。

轮辋的结构形式，根据其主要由几个零件组成分为：一件式轮辋\二件式轮辋、三件式轮辋\四件式轮辋和五件式轮辋。

一件式轮辋具有深槽的整体式结构。

二件式轮辋可以拆卸为轮辋体和弹性挡圈二个主要零件。

三件式轮辋可以拆卸为轮辋体、挡圈和锁圈三个主要零件。

四件式轮辋可以拆为轮辋体、挡圈、锁圈和座圈四个主要零件；也可以拆为轮辋体、锁圈和两个挡圈。

五件式轮辋可以拆卸为轮辋体\挡圈、锁圈、座圈和密封环五个主要零件示。

2，国产轮辋的规格代号轮辋规格用轮辋名义宽度代号\轮缘高度代号\轮辋结构形式代号\轮辋名义直径代号和轮辋轮廓类型代号来共同表示。

轮辋名义宽度和名义直径代号的数值是以in(英寸)表示(当新设计轮胎以mm表示直径时，轮辋直径用mm表示)。

直径数字前面的符号表示轮辋结构形式代号—，符号“X”表示该轮辋为一件式轮辋，符号“一”表示该轮辋为两件或两件以上的多件式轮辋。

在轮辋名义宽度代号之后的拉丁字母表示轮缘的轮廓(E、F、J、JJ、KB、L、V等)。

有些类型的轮辋(如平底宽轮辋)，其名义宽度代号也代表了轮缘轮廓，不再用字母表示。

最后面的代号表示了轮辋轮廓类型代号。

例如：北京BJ2020型汽车轮辋为4.50Ex16，表示该轮辋名义宽度4.5in，名义直径16in，轮缘轮廓代号为E的一件式深槽轮辋。

对于平底式宽轮辋，只有表示轮辋名义宽度和名义直径的数字，而没有表示轮缘轮廓的拉丁字母代号。

例如，东风EQl090型汽车轮辋规格为7.0—20；解放CAl091型汽车轮辋规格为6.5—20。

现有轮辋以下列方式表示：新设计的轮辋以下列方式表示：轿车：10X3.50C，15X6JJ轻型货车：15X5.5JJ，16.5X6.00，15-5.50F(SDC)轮辋规格用轮辋名义宽度和轮辋名义直径以及轮缘高度代号来表示的。

载货汽车和客车轮辋规格系列1范围本文件规定了载货汽车和客车车轮与轮胎配合部分的轮辋规格、轮廓和尺寸。

本文件适用于载货汽车和客车车轮轮辋。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2933 充气轮胎用车轮和轮辋的术语、规格代号和标志（GB/T2933-2009， ISO 3911:2004 ，IDT）GB/T 3487 乘用车轮辋规格系列（GB/T 3487-20XX，ISO 4000-2: 2021， Passenger car tyres and rims — Part 2: Rims, MOD）3术语和定义GB/T 2933界定的术语和定义适用于本文件。

4轮辋轮廓尺寸代号轮辋轮廓尺寸代号见图1。

标引符号说明：A–轮辋标定宽度 P–胎圈座宽度B–轮缘宽度 R1–轮缘结合半径C–轮缘半径位置尺寸 R2–轮缘半径D–轮辋标定直径 R3–胎圈座圆角半径D F–胎圈座平峰直径 R4–槽顶圆角半径D R–胎圈座圆峰直径 R5–槽底圆角半径F1，F2–轮辋上气门嘴孔位置尺寸 R6–轮缘边缘圆角半径G–轮缘高度 R7–槽侧圆角半径H–槽底深度 V–气门嘴孔或槽的尺寸L–槽底宽度α–槽底角度M–槽的位置尺寸β–胎圈座角度注1：标注*的尺寸与轮胎在轮辋上的装、拆有关，是轮辋槽的最小轮廓尺寸和位置尺寸。

注2：安装侧，即轮胎从这一侧装入轮辋或从这一侧拆下轮胎。

对于多件式轮辋，安装侧是可拆卸的轮缘和胎圈座一侧。

图1 轮辋轮廓尺寸代号55° 深槽轮辋（5° DC）5.1B型、J型轮辋B型、J型轮辋轮廓及尺寸应符合GB/T 3487的规定。

5.2K型轮辋5.2.1 轮辋轮廓及尺寸轮辋轮廓的尺寸和公差应符合图2、表1和表2规定。

可选的胎圈座轮廓及尺寸应符合图3和表3规定。

轮辋的规格代号轮辋规格用轮辋名义宽度和轮辋名义直径以及轮缘高度代号来表示的。

轮辋的名义宽度，对现有结构，以英寸（in）表示一般轮辋取二位小数。

当使用新设计轮胎以毫米数值表示，要求新设计轮辋也以毫米数值表示。

轮辋名义直径是轮辋与轮胎相配合的公称直径D4轮辋的名义直径，对于深槽轮辋，半深槽式轮辋，深槽宽轮辋的名义直径不在图纸上直接反映，对于平底式轮辋和全斜底轮辋的名义直径则可在图纸上直接查出。

轮辋结构形式代号，用符号“X”表示一件式轮辋，如深槽式轮辋；用符号“一”表示多个式轮辋，如平底式轮辋。

在轮辋名义宽度代号之后的拉丁字母表示轮缘的轮廓，有些类型的轮辋（如平底宽轮辋），其名义宽度代号也代表了轮缘轮廓，不再用字母表示。

最后面的代号表示了轮辋廓类型代号，它们是深槽轮辋（DC），深槽宽轮辋以（WDC）表示，半深槽式轮辋以（SDC）为表示，平底轮辋以（FB）表示，平底宽轮辋以（WFB）表示，全斜底轮辋以（TB）表示，对开式轮辋以（DT）表示。

例如切诺基汽车新设计轮辋规格是：15 3 6JJ。

第一位数字表示直径英寸，“X”表示了连接的方式，第二个数字表示轮辋的宽度（英寸），最后一位或两位英文字母表示轮辋凸缘的形状，凸缘形状用于列字母表示：J、K、L、JK、JJ。

我国汽车轮辋规格表示方法是轮辋宽度，连接方式的符号，轮辋名义直径，表示轮缘形状符号。

如Audi100铝合金车轮：6J314，Audi100钢制车轮：5?J314是辐板式车轮，轮辐与轮辋焊接而成，J型表示50深槽轮辋。

“X”表示深式轮辋一件，14表示轮辋直径。

夏利桥车轮辋型号4J312，4 J312，它表示为轮辋宽度4英寸和4英寸，丁代表轮缘高度为17.0(mm)，名义直径为12英寸，“X”表示连接方式是深式轮辋。

轮胎标识我国采用英制表示法表示轮胎尺寸如图4-53D-外直径d-内直径（即轮辋直径）B-断面宽度H-断面高度图4-53外胎尺寸的标注按国家标准规定，在外胎的两侧要标出生产编号，制造厂商标，尺寸规格，层级，最大负荷和相应气压，胎体帘布汉语拼音代号，安装要求和行驶方向记号等。

* 轮辋规格代号* ??2007-7-13 10:22:59 浏览量： 1685* 关键字:?轮辋??轮辋规格用轮辋名义宽度和轮辋名义直径以及轮缘高度代号来表示的。

?轮辋的名义宽度，对现有结构，以英寸（in）表示一般轮辋取二位小数。

当使用新设计轮胎以毫米数值表示，要求新设计轮辋也以毫米数值表示。

汽车轮辋名义直径是轮辋与轮胎相配合的公称直径D4轮辋的名义直径，对于深槽轮辋，半深槽式轮辋，深槽宽轮辋的名义直径不在图纸上直接反映，对于平底式轮辋和全斜底轮辋的名义直径则可在图纸上直接查出。

轮辋结构形式代号，用符号“X”表示一件式轮辋，如深槽式轮辋；用符号“一”表示多个式轮辋，如平底式轮辋。

在轮辋名义宽度代号之后的拉丁字母表示轮缘的轮廓，有些类型的轮辋（如平底宽轮辋），其名义宽度代号也代表了轮缘轮廓，不再用字母表示。

最后面的代号表示了轮辋廓类型代号，它们是深槽轮辋（DC），深槽宽轮辋以（WDC）表示，半深槽式轮辋以（SDC）为表示，平底轮辋以（FB）表示，平底宽轮辋以（WFB）表示，全斜底轮辋以（TB）表示，对开式轮辋以（DT）表示。

例如切诺基汽车新设计轮辋规格是：15 3 6JJ。

第一位数字表示直径英寸，“X”表示了连接的方式，第二个数字表示轮辋的宽度（英寸），最后一位或两位英文字母表示轮辋凸缘的形状，凸缘形状用于列字母表示：J、K、L、JK、JJ。

我国汽车轮辋规格表示方法是轮辋宽度，连接方式的符号，轮辋名义直径，表示轮缘形状符号。

如Audi100铝合金车轮：6J314，Audi100钢制车轮：5?J314是辐板式车轮，轮辐与轮辋焊接而成，J型表示50深槽轮辋。

“X”表示深式轮辋一件，14表示轮辋直径。

夏利桥车轮辋型号4J312，4 J312，它表示为轮辋宽度4英寸和4英寸，丁代表轮缘高度为17.0(mm)，名义直径为12英寸，“X”表示连接方式是深式轮辋。

轮胎标识我国采用英制表示法表示轮胎尺寸 D-外直径 d-内直径（即轮辋直径） B-断面宽度 H-断面高度按国家标准规定，在外胎的两侧要标出生产编号，制造厂商标，尺寸规格，层级，最大负荷和相应气压，胎体帘布汉语拼音代号，安装要求和行驶方向记号等。

工业车辆轮辋规格系列1 范围本文件规定了工业车辆轮辋的轮廓术语、代号、轮廓形状和尺寸。

本文件适用于工业车辆充气轮胎使用的轮辋规格系列。

2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2933 充气轮胎用车轮和轮辋的术语、规格代号和标志GB/T 6326 轮胎术语及其定义3 术语和定义GB/T 2933和GB/T 6326界定的术语和定义适用于本文件。

4 轮辋轮廓尺寸代号轮辋轮廓尺寸代号见图1。

标引序号说明：A – 轮辋标定宽度P – 胎圈座宽度B – 轮缘宽度R1 – 轮缘接合半径C – 轮缘半径位置尺寸R2 – 轮缘半径D – 轮辋标定直径R3 – 胎圈座圆角半径F1，F2 – 轮辋上气门嘴孔位置尺寸R4 – 槽顶圆角半径G – 轮缘高度R5 – 槽底圆角半径H – 槽底深度R6 – 轮缘端部圆角半径D R 、D F – 胎圈座凸峰直径R7 – 槽侧半径L – 槽底宽度V – 气门嘴孔或槽的尺寸M – 槽的位置尺寸α– 槽底角度β- 胎圈座角度注1：凡标注*的尺寸与轮胎在轮辋上的装、拆有关，是轮辋槽底的最小尺寸，M表示槽底位置的极限尺寸。

注2：槽顶圆角半径R4和槽底角度α是轮胎在轮辋上装、拆的重要参数。

注3：安装面，即轮胎从这一面装入轮辋或从这一面拆下轮胎。

对于多件式轮辋，安装面是可拆卸轮缘的一面。

图1 轮辋轮廓5 轮辋轮廓和尺寸5.1 对开式轮辋轮廓（5°DT）对开式轮辋轮廓和尺寸应符合图2、图3、图4、图5、表1、表2的规定。

单位为毫米图2 C、D、E、F、G和I型对开式轮辋轮廓表1 C、D、E、F、G和I型对开式轮辋轮廓尺寸单位为毫米轮辋轮廓ABmin.Pmin.CGR1R2R3max.R4max.FV尺寸极限偏差尺寸极限偏差尺寸极限偏差2.50C 63.5 ±2.011 12.0 11.5 16.5 ±1.0 7.5 12.0 3.5 5.09.0～14.010.2+0.33.00D 76.0 ±1.5─12.5 17.5+1.0-0.58.0 13.0 6.5 10.011.0～13.012.5+0.53.25I 82.5 ±2.0 10 ─16 ±1.0 ─9.04.5 8.0 13.5 11.3 +0.3 03.50D*89.0±1.5 11 12.5 17.5+1.0-0.58.0 13.06.510.011.0～13.012.5+0.54.00E 102.012 25.013.5 20.0 8.5 14.014.016.0 ±0.24.50E*114.0 ─12.06.00E 152.0 28.0 10.0 14.0～16.07.00E*178.0─4.5 8.0 16.05.00F 127.014.5 22.0 9.5 15.56.5 12.0 11.0～13.012.5+0.55.50F*140.06.50F 165.0 32.0 14.0～16.08.00G 203.0 ±2.5 14 41.0 ─28.0 ±1.0 ─14.0 25.0 16.0 ±0.2注1： 4.00E-9、6.00E-9、6.50F-10和8.00G-12轮辋允许使用图1所示实线和双点划线之间的任何轮廓。

轮辋的种类和规格代号1、国内轮辋的种类目前，轮辋的常见形式主要有两种：深槽轮辋和平底轮辋；此外，还有对开式轮辋、半深槽轮辋、深槽宽轮辋、平底宽轮辋以及全斜底轮辋等。

深槽轮辋这种轮辋是整体的，其断面中部为一深凹槽，主要用于轿车及轻向中间倾斜，其倾斜角一般是5度±l度。

倾斜部分的最大直径即称为轮胎胎圈与轮辋的着合直径。

断面的中部制成深凹槽，以便于外胎的拆装。

深槽轮辋的结构简单，刚度大，质量较小，对于小尺寸弹性较大的轮胎最适宜。

但是尺寸较大又较硬的轮胎，则很难装进这样的整体轮辋内。

平底轮辋这种轮辋的结构形式很多，我国主要货车常用这种轮辋。

其挡圈是整体的，用一个开口弹性锁圈来防止挡圈脱出。

在安装轮胎时，先将轮胎套在轮辋上，而后套上挡圈，并将它向内推，直至越过轮辋上的环形槽，再将开口的弹性锁圈嵌入环形槽中。

东风EQl090E型和解放CAl091型汽车车轮，均采用这种形式的轮辋。

对开式轮辋这种轮辋由内外两部分组成，其内外轮辋的宽度可以相等，也可以不等，两者用螺栓联成一体。

拆装轮胎时，拆卸螺母即可，挡圈是可拆的。

有的无挡圈，而由与内轮辋制成一体韵轮缘代替挡圈的作用，内轮辋与辐板焊接在一起。

东风EQ2080和延安SX2150型的汽车车轮，即采用这种形式的轮辋。

由于轮辋是轮胎的装配和固定基础，当轮胎装入不同轮辋时，其变形位置与大小也发生变化。

因此，每一种规格的轮胎，最好配用规定的标准轮辋，必要时也可配用规格与标准轮胎相近的轮辋。

如果轮辋选用不当，会造成轮胎早期损坏，特别是使用在过窄的轮辋上时。

近几年来，为了适应提高轮胎负荷能力的需要开始采用宽轮辋。

试验表明，采用宽轮辋可以提高轮胎的使用寿命，并可以改善汽车的通过性和行驶稳定性。

2、国内轮辋规格的表示目前轮辋轮廓类型有7种，深槽轮辋：代号DC；—深槽宽轮辋：代号WDC；半深槽轮辋：代号SDC；平底轮辋：代号FB；平底宽轮辋：代号WFB；全斜底轮辋：代号TB；对开式轮辋2代号DT。

国产轮辋、轮胎型号的表示方法国产轮辋型号的表示方法是：最前面的数字表示轮辋宽度（寸），中间的拉丁字母表示边缘高度与父、弧度半径，最后的数字表示直径（寸），而在直径数字前面的符号，平式轮辋用“－”，深式轮辋用“×”表示，如：7.00T-20。

但对于斜底平式轮辋只有表示宽度数字而没有表示边缘高度的拉丁字母，如：7.5-20。

高压胎用D×B表示，D为轮胎的名义外径，B为轮胎的断面宽度，单位均为英寸；“×”表示高压胎，例如34×7，即表示外径34寸，断面宽度为7寸的高压胎。

由于断面宽度B约等于断面高度H，因此安装外胎的轮辋直径d可按d=D 一2B计算。

低压胎用B一d表示，B为轮胎断面宽度，d为轮辋直径，单位均为时，“一”表示低压胎。

例如9.00一20，即表示断面宽度为9寸，轮辋直径为20寸的低压胎。

超低压胎的表示方法与低压胎相同。

根据我国国家标准规定，在外胎的两侧有规格、制造厂商标、层级、最大负荷和相应气压、生产编号等标志，为便于识别胎体帘线，胎侧还标有汉语拼音字母，其含义是∶M(或无字)一棉帘线轮胎；R 一人造丝帘线轮胎；N一尼龙帘线轮胎；Z一子午线结构轮胎；G一钢丝帘线轮胎；ZG一钢丝子午线轮胎。

注：1厘米=0.3937英寸1.国产轮辋轮廓类型及其代号目前轮辋轮廓类型有7种，深槽轮辋：代号DC，—深槽宽轮辋：代号WDC，半深槽轮辋：代号SDC，平底轮辋：代号FB，平底宽轮辋：代号WFB，全斜底轮辋：代号TB，对开式轮辋2代号DT。

轮辋的结构形式，根据其主要由几个零件组成分为：一件式轮辋二件式轮辋、三件式轮辋四件式轮辋和五件式轮辋。

一件式轮辋具有深槽的整体式结构。

二件式轮辋可以拆卸为轮辋体和弹性挡圈二个主要零件。

三件式轮辋可以拆卸为轮辋体、挡圈和锁圈三个主要零件。

四件式轮辋可以拆为轮辋体、挡圈、锁圈和座圈四个主要零件；也可以拆为轮辋体、锁圈和两个挡圈。

五件式轮辋可以拆卸为轮辋体挡圈、锁圈、座圈和密封环五个主要零件示。
