收录机几种常见故障的检修实例

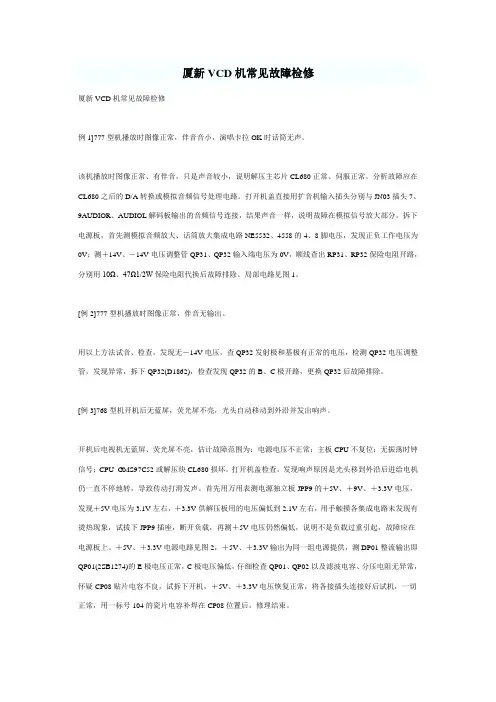

厦新VCD机常见故障检修厦新VCD机常见故障检修例1]777型机播放时图像正常，伴音音小，演唱卡拉OK时话筒无声。

该机播放时图像正常、有伴音，只是声音较小，说明解压主芯片CL680正常、伺服正常。

分析故障应在CL680之后的D/A转换或模拟音频信号处理电路。

打开机盖直接用扩音机输入插头分别与JN03插头7、9AUDIOR、AUDIOL解码板输出的音频信号连接，结果声音一样，说明故障在模拟信号放大部分。

拆下电源板，首先测模拟音频放大、话筒放大集成电路NE5532、4558的4、8脚电压，发现正负工作电压为0V；测＋14V、－14V电压调整管QP31、QP32输入端电压为0V，顺线查出RP31、RP32保险电阻开路，分别用10Ω、47Ω1/2W保险电阻代换后故障排除。

局部电路见图1。

[例2]777型机播放时图像正常，伴音无输出。

用以上方法试音、检查，发现无－14V电压，查QP32发射极和基极有正常的电压，检测QP32电压调整管，发现异常，拆下QP32(D1862)，检查发现QP32的B、C极开路，更换QP32后故障排除。

[例3]768型机开机后无蓝屏，荧光屏不亮，光头自动移动到外沿并发出响声。

开机后电视机无蓝屏、荧光屏不亮，估计故障范围为：电源电压不正常；主板CPU不复位；无振荡时钟信号；CPU GMS97C52或解压块CL680损坏。

打开机盖检查，发现响声原因是光头移到外沿后进给电机仍一直不停地转，导致传动打滑发声。

首先用万用表测电源独立板JPP9的＋5V、＋9V、＋3.3V电压，发现＋5V电压为3.1V左右，＋3.3V供解压板用的电压偏低到2.1V左右，用手触摸各集成电路未发现有烫热现象，试拔下JPP9插座，断开负载，再测＋5V电压仍然偏低，说明不是负载过重引起，故障应在电源板上。

＋5V、＋3.3V电源电路见图2，＋5V、＋3.3V输出为同一组电源提供，测DP01整流输出即QP01(2SB1274)的E极电压正常，C极电压偏低，仔细检查QP01、QP02以及滤波电容、分压电阻无异常，怀疑CP08贴片电容不良，试拆下开机，＋5V、＋3.3V电压恢复正常，将各接插头连接好后试机，一切正常，用一标号104的瓷片电容补焊在CP08位置后，修理结束。

第3章收录机维修入门与提高学习要点：本章主要讲述收录机的基本知识，要求读者先了解收录机的结构及特点。

在此基础上，弄清录放电路的工作原理，再逐步掌握收录机的故障检修方法。

本章具有承前启后的作用，它即是前两章的升华，又是学习A V功放机的基础，读者应认真学习。

3.1对收录机的感性认识3.2录音、放音及抹音原理3.3机芯结构及常见故障处理3.4录、放电路3.5收录机故障检修3.1对收录机的感性认识一.收录机由收音机和录音机结合而成收录机内部电路包含了收音和录放两个部分，如图3-1所示。

图3-1收音部分未含音频电路，它的音频电路与录放电路公用。

机器的工作状态由开关来切换。

二.收录机的结构1.收录机的整体结构收录机由机壳、扬声器、机芯、电路板等构成。

见教材图3-22.收录机的电路结构收录机的电路结构框图如图3-3所示。

它由收音电路、录放电路两大部分构成。

收音电路包含了检波之前的所有电路。

录放电路包含前置放大电路、音频放大电路、功率放大电路、自动电平控制电路、录音补偿电路、偏磁电路、电平指示电路等。

在放音时，S1置T，S2置P，此时，信号流程为：录放磁头→S2-1→S1→前置放大→音频放大→S2-3→功率放大→扬声器。

在录音时，S1置T，S2置R，此时，信号流程为：话筒→S2-1→S1→前置放大→音频放大→S2-3→录音补偿→S2-2→录放磁头。

在录音状态下，自动电平控制电路和偏磁电路均工作。

在收音时，S1置R a，S2置P，此时，信号流程为：天线→收音电路→S1→前置放大→音频放大→S2-3→功率放大→扬声器。

3.收录机的录放电路具有两大特点：一是录放电路属于音频电路。

二是开关多。

在分析收录机电路和检修收录机故障时，一定要有动态的眼光。

3.2录音、放音及抹音原理一.磁头与磁带1.磁头（1）功能：磁头是一种磁电转换器件。

（2）磁头的结构它由带缝隙的铁芯、绕在铁芯上的线圈及屏蔽罩构成。

见教材图3-4所示（3）磁头分类按功能分，磁头可分为：录音磁头、放音磁头、抹音磁头及录放磁头。

收录机电路部分故障（续二）收录机电路部分故障(续二)2007年01月08日星期一下午 08:205．放音失真重放时声音失真是录音机的常见故障之一。

放音失真分为两种，一种是因机械结构及电动机引起的抖晃失真，这种故障分析在前面的文中已作介绍；另一种是因电路功障引起的失真，它主要是开关失真、交越失真、饱和失真、截止失真、互调失真、相位失真、瞬态失真及线性失真等。

电路故障引起的失真与抖晃失真的现象不一样，抖晃失真是因磁带走带速度引起的，所以声音具有起伏波动、音调忽高忽低的感觉；而电路引起的失真，只是听音感觉不好，并无声音快慢变化的现象。

在检修失真这一故障时，首先要判别故障的大致部位。

常见的录音机放音失真的主要原因有：低频放大电路的负反馈电路有元件损坏，造成反馈量不合适；低频放大电路的偏置工作电压失准，造成放大器进入截止或饱和状态；功率输出电路的推挽管或集成电路的功率输出级有一路器件损坏；整流电路的直流输出电压偏低，使整机工作电压下降过大，整机不能进入正常工作状态；另外，如交流电压过低，使输出的直流电压偏低，这时当音量电位器调谐的越大，失真程度也随之增加。

6．放音噪声过大录音机放音时出现的噪声过大的故障，其中噪声的类型很多，在检修时，要仔细分析噪声种类，这样才能正确拆机和检修。

录音机出现的噪声故障主要有下述几个方面的原因。

①.电位器不良引起的噪声录音机的音量、音调电位器因使用时间较长，一般都会出现电位器的旋转或拨动噪声。

这种噪声很容易判别，当旋动电位器旋钮或滑柄时，方会出现噪声；有时因电位接触不良也会出现断续的噪声。

②.各功能开关引起的噪声录音机各功能开关因使用时间过长，使接触点氧化或松动，这时在转换开关时，会出现“咔咔”的噪声。

此时如清洗触点不能解决问题时，只有更换有故障的功能开关。

③.接地不良引起的噪声录音机使用一段时间后，由于振动使接地螺丝松动或某些接地点开焊，也会出现“咔咔”的噪声。

例如机芯未良好接地；音量或音调电位器的外壳未良好接地；电路板上的其它接地点开焊等。

第3章收录机维修入门与提高学习要点：本章主要讲述收录机的基本知识，要求读者先了解收录机的结构及特点。

在此基础上，弄清录放电路的工作原理，再逐步掌握收录机的故障检修方法。

本章具有承前启后的作用，它即是前两章的升华，又是学习A V功放机的基础，读者应认真学习。

3.1对收录机的感性认识3.2录音、放音及抹音原理3.3机芯结构及常见故障处理3.4录、放电路3.5收录机故障检修3.1对收录机的感性认识一.收录机由收音机和录音机结合而成收录机内部电路包含了收音和录放两个部分，如图3-1所示。

图3-1收音部分未含音频电路，它的音频电路与录放电路公用。

机器的工作状态由开关来切换。

二.收录机的结构1.收录机的整体结构收录机由机壳、扬声器、机芯、电路板等构成。

见教材图3-22.收录机的电路结构收录机的电路结构框图如图3-3所示。

它由收音电路、录放电路两大部分构成。

收音电路包含了检波之前的所有电路。

录放电路包含前置放大电路、音频放大电路、功率放大电路、自动电平控制电路、录音补偿电路、偏磁电路、电平指示电路等。

在放音时，S1置T，S2置P，此时，信号流程为：录放磁头→S2-1→S1→前置放大→音频放大→S2-3→功率放大→扬声器。

在录音时，S1置T，S2置R，此时，信号流程为：话筒→S2-1→S1→前置放大→音频放大→S2-3→录音补偿→S2-2→录放磁头。

在录音状态下，自动电平控制电路和偏磁电路均工作。

在收音时，S1置R a，S2置P，此时，信号流程为：天线→收音电路→S1→前置放大→音频放大→S2-3→功率放大→扬声器。

3.收录机的录放电路具有两大特点：一是录放电路属于音频电路。

二是开关多。

在分析收录机电路和检修收录机故障时，一定要有动态的眼光。

3.2录音、放音及抹音原理一.磁头与磁带1.磁头（1）功能：磁头是一种磁电转换器件。

（2）磁头的结构它由带缝隙的铁芯、绕在铁芯上的线圈及屏蔽罩构成。

见教材图3-4所示（3）磁头分类按功能分，磁头可分为：录音磁头、放音磁头、抹音磁头及录放磁头。

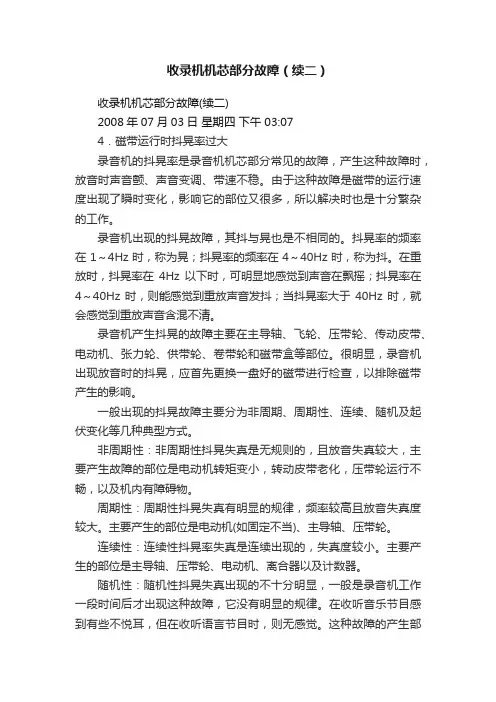

收录机机芯部分故障（续二）收录机机芯部分故障(续二)2008年07月03日星期四下午 03:074．磁带运行时抖晃率过大录音机的抖晃率是录音机机芯部分常见的故障，产生这种故障时，放音时声音颤、声音变调、带速不稳。

由于这种故障是磁带的运行速度出现了瞬时变化，影响它的部位又很多，所以解决时也是十分繁杂的工作。

录音机出现的抖晃故障，其抖与晃也是不相同的。

抖晃率的频率在1～4Hz时，称为晃；抖晃率的频率在4～40Hz时，称为抖。

在重放时，抖晃率在4Hz以下时，可明显地感觉到声音在飘摇；抖晃率在4～40Hz时，则能感觉到重放声音发抖；当抖晃率大于40Hz时，就会感觉到重放声音含混不清。

录音机产生抖晃的故障主要在主导轴、飞轮、压带轮、传动皮带、电动机、张力轮、供带轮、卷带轮和磁带盒等部位。

很明显，录音机出现放音时的抖晃，应首先更换一盘好的磁带进行检查，以排除磁带产生的影响。

一般出现的抖晃故障主要分为非周期、周期性、连续、随机及起伏变化等几种典型方式。

非周期性：非周期性抖晃失真是无规则的，且放音失真较大，主要产生故障的部位是电动机转矩变小，转动皮带老化，压带轮运行不畅，以及机内有障碍物。

周期性：周期性抖晃失真有明显的规律，频率较高且放音失真度较大。

主要产生的部位是电动机(如固定不当)、主导轴、压带轮。

连续性：连续性抖晃率失真是连续出现的，失真度较小。

主要产生的部位是主导轴、压带轮、电动机、离合器以及计数器。

随机性：随机性抖晃失真出现的不十分明显，一般是录音机工作一段时间后才出现这种故障，它没有明显的规律。

在收听音乐节目感到有些不悦耳，但在收听语言节目时，则无感觉。

这种故障的产生部位主要是传动皮带变形过长引起的。

起伏变化：起伏变化的抖晃失真很明显，其音量和音调都会出现起伏变化的现象，当旋大音量电位器时，失真会随之增大。

这种故障应重点检查电动机是否能稳速运行。

(1).声音周期性颤抖，带速忽快忽慢出现这种故障时，首先检查带仓门，如因使用时间过长，带仓门出现偏斜，磁带盒不能准确放入带仓，会造成卷带盘的阻力过大，引起磁带张力不稳，使重放声音失真，出现有规律的变化。

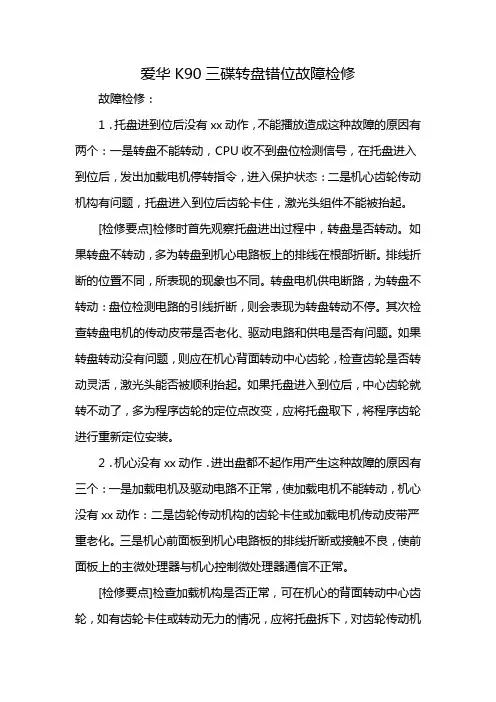

爱华K90三碟转盘错位故障检修故障检修：1．托盘进到位后没有xx动作，不能播放造成这种故障的原因有两个：一是转盘不能转动，CPU收不到盘位检测信号，在托盘进入到位后，发出加载电机停转指令，进入保护状态：二是机心齿轮传动机构有问题，托盘进入到位后齿轮卡住，激光头组件不能被抬起。

[检修要点]检修时首先观察托盘进出过程中，转盘是否转动。

如果转盘不转动，多为转盘到机心电路板上的排线在根部折断。

排线折断的位置不同，所表现的现象也不同。

转盘电机供电断路，为转盘不转动：盘位检测电路的引线折断，则会表现为转盘转动不停。

其次检查转盘电机的传动皮带是否老化、驱动电路和供电是否有问题。

如果转盘转动没有问题，则应在机心背面转动中心齿轮，检查齿轮是否转动灵活，激光头能否被顺利抬起。

如果托盘进入到位后，中心齿轮就转不动了，多为程序齿轮的定位点改变，应将托盘取下，将程序齿轮进行重新定位安装。

2．机心没有xx动作．进出盘都不起作用产生这种故障的原因有三个：一是加载电机及驱动电路不正常，使加载电机不能转动，机心没有xx动作：二是齿轮传动机构的齿轮卡住或加载电机传动皮带严重老化。

三是机心前面板到机心电路板的排线折断或接触不良，使前面板上的主微处理器与机心控制微处理器通信不正常。

[检修要点]检查加载机构是否正常，可在机心的背面转动中心齿轮，如有齿轮卡住或转动无力的情况，应将托盘拆下，对齿轮传动机构进行检修。

为判断加载电机是否有问题，可将托盘拆下后通电，加载电机应转动，用手捏住加载电机，应感觉加载电机转动有力。

检查前面板到主电路板的连接排线，应重点检查排线的插头部分是否折断。

3．不读盘故障多为激光头脏污或老化造成，可进行代换检查。

若激光头有时读盘，有时不读盘，则多为转盘电机的传动皮带轻微老化，造成转盘定位不准确。

转盘电机将转盘转到播放位置后，还要反转几圈，将转盘向回转一点。

如果转盘电机的传动皮带轻微老化，会使转盘不能向回转，激光头向上抬起后，将盘位开口处的边缘顶起来，造成不能读盘。

收录机不转的解决方法一、初步检查。

1.1 电源问题。

收录机不转啊，咱先得看看电源这块儿。

电源就像是收录机的“粮食”，没它可不行。

你瞅瞅插座插好了没，有时候可能就是这么个小疏忽，就像“大意失荆州”一样。

检查下插头是不是松了，或者换个插座试试。

要是用电池的收录机呢，那得看看电池还有没有电，电池就像收录机的“小能量包”，没电了自然就不转啦。

把电池取出来，用个小电器试试电池还有没有电，要是没电了，换上新电池，说不定收录机就“满血复活”了。

1.2 磁带问题。

二、机身检查。

2.1 按键和开关。

收录机上的按键和开关也很关键啊。

这些按键和开关就像是收录机的“小指挥”，指挥着它该怎么工作。

检查下播放键、停止键这些是不是按下去弹不起来了，或者有什么东西卡住了按键。

开关也要看看是不是处在正确的位置，就像门得开对方向才能进出一样。

有时候可能是有灰尘或者小杂物掉进按键下面了，那可以用个小刷子轻轻地把灰尘扫出来，让这些“小指挥”能正常工作。

2.2 内部零件。

三、外部因素。

3.1 受潮。

收录机要是受潮了，也可能不转。

就像人在潮湿的环境里会不舒服一样，收录机也不喜欢潮湿。

如果是在比较潮湿的地方放久了，可能内部会有水汽。

这时候可以把收录机放在干燥通风的地方，让它“晒晒太阳”（当然不是暴晒），把水汽散出去，也许它就能重新转动起来了。

3.2 震动损坏。

如果收录机受到过比较大的震动，那也可能会出问题。

就像人摔了一跤可能会受伤一样，收录机也可能会被震坏内部的零件。

这种情况下，如果自己找不到原因，还是得找专业维修人员来检查一下，看看是哪个零件被震坏了，然后进行修理或者更换。

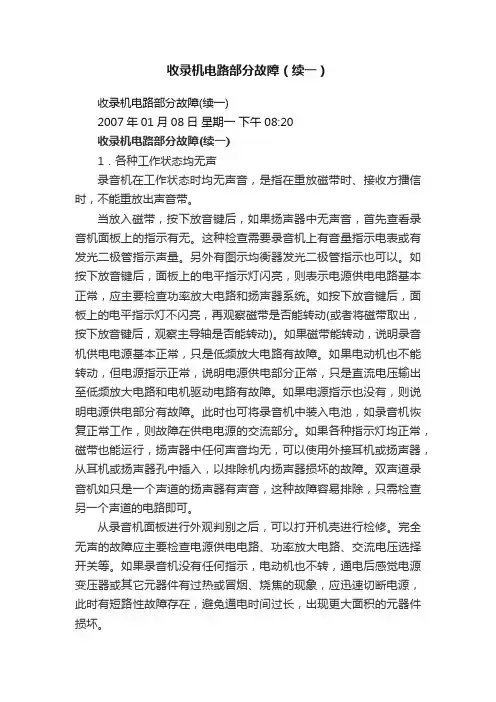

收录机电路部分故障（续一）收录机电路部分故障(续一)2007年01月08日星期一下午 08:20收录机电路部分故障(续一)1．各种工作状态均无声录音机在工作状态时均无声音，是指在重放磁带时、接收方播信时，不能重放出声音带。

当放入磁带，按下放音键后，如果扬声器中无声音，首先查看录音机面板上的指示有无。

这种检查需要录音机上有音量指示电表或有发光二极管指示声量。

另外有图示均衡器发光二极管指示也可以。

如按下放音键后，面板上的电平指示灯闪亮，则表示电源供电电路基本正常，应主要检查功率放大电路和扬声器系统。

如按下放音键后，面板上的电平指示灯不闪亮，再观察磁带是否能转动(或者将磁带取出，按下放音键后，观察主导轴是否能转动)。

如果磁带能转动，说明录音机供电电源基本正常，只是低频放大电路有故障。

如果电动机也不能转动，但电源指示正常，说明电源供电部分正常，只是直流电压输出至低频放大电路和电机驱动电路有故障。

如果电源指示也没有，则说明电源供电部分有故障。

此时也可将录音机中装入电池，如录音机恢复正常工作，则故障在供电电源的交流部分。

如果各种指示灯均正常，磁带也能运行，扬声器中任何声音均无，可以使用外接耳机或扬声器，从耳机或扬声器孔中插入，以排除机内扬声器损坏的故障。

双声道录音机如只是一个声道的扬声器有声音，这种故障容易排除，只需检查另一个声道的电路即可。

从录音机面板进行外观判别之后，可以打开机壳进行检修。

完全无声的故障应主要检查电源供电电路、功率放大电路、交流电压选择开关等。

如果录音机没有任何指示，电动机也不转，通电后感觉电源变压器或其它元器件有过热或冒烟、烧焦的现象，应迅速切断电源，此时有短路性故障存在，避免通电时间过长，出现更大面积的元器件损坏。

这种现象常见故障部件有：电源插头线内部断路，交流电压选择开关损坏，交流保险丝断路，电池/交流电源转换开关损坏或档位调错，电源变压器线圈断路，整流、稳压电路的整流二极管短路、调整管开路，直流保险丝熔断。

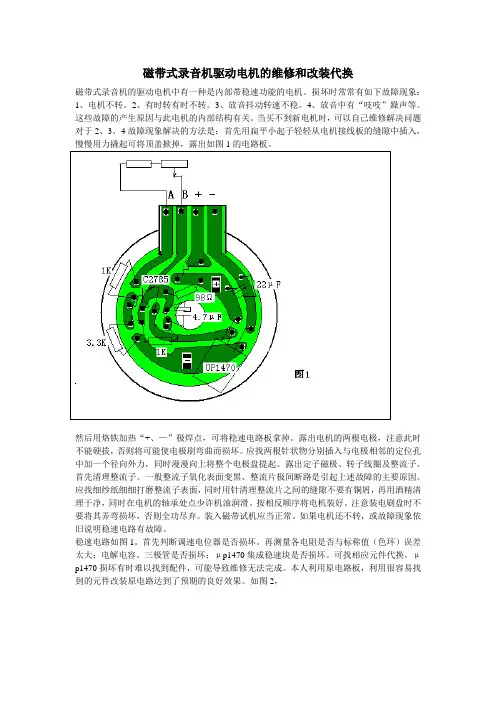

磁带式录音机驱动电机的维修和改装代换磁带式录音机的驱动电机中有一种是内部带稳速功能的电机。

损坏时常常有如下故障现象：1、电机不转。

2、有时转有时不转。

3、放音抖动转速不稳。

4、放音中有“吱吱”躁声等。

这些故障的产生原因与此电机的内部结构有关。

当买不到新电机时，可以自己维修解决问题对于2、3、4故障现象解决的方法是：首先用扁平小起子轻轻从电机接线板的缝隙中插入，慢慢用力撬起可将顶盖掀掉，露出如图1的电路板。

然后用烙铁加热“+、—”极焊点，可将稳速电路板拿掉。

露出电机的两根电极，注意此时不能硬拔，否则将可能使电极刷弯曲而损坏。

应找两根针状物分别插入与电极相邻的定位孔中加一个径向外力，同时漫漫向上将整个电极盘提起。

露出定子磁极、转子线圈及整流子。

首先清理整流子。

一般整流子氧化表面变黑、整流片极间断路是引起上述故障的主要原因。

应找细纱纸细细打磨整流子表面，同时用针清理整流片之间的缝隙不要有铜屑，再用酒精清理干净，同时在电机的轴承处点少许机油润滑。

按相反顺序将电机装好。

注意装电刷盘时不要将其弄弯损坏，否则全功尽弃。

装入磁带试机应当正常。

如果电机还不转，或故障现象依旧说明稳速电路有故障。

稳速电路如图1。

首先判断调速电位器是否损坏。

再测量各电阻是否与标称值（色环）误差太大；电解电容、三极管是否损坏；μp1470集成稳速块是否损坏。

可找相应元件代换。

μp1470损坏有时难以找到配件，可能导致维修无法完成。

本人利用原电路板，利用很容易找到的元件改装原电路达到了预期的良好效果。

如图2，改装方法是，将原版中与改装板相同的元件保留其余元件焊掉，按图2找相应的电阻、二极管、三极管焊好。

注意图中的割断点和连接点。

图中带*的为调整元件阻值可以变动，以适应不同的录音机电压，可以调整转速。

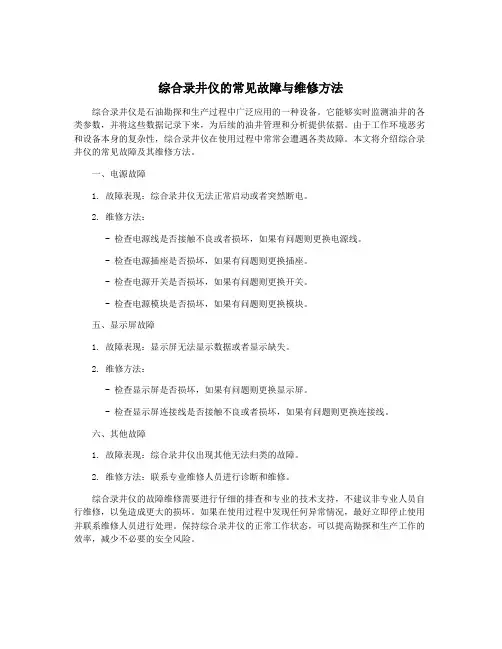

综合录井仪的常见故障与维修方法
综合录井仪是石油勘探和生产过程中广泛应用的一种设备。

它能够实时监测油井的各类参数，并将这些数据记录下来，为后续的油井管理和分析提供依据。

由于工作环境恶劣和设备本身的复杂性，综合录井仪在使用过程中常常会遭遇各类故障。

本文将介绍综合录井仪的常见故障及其维修方法。

一、电源故障
1. 故障表现：综合录井仪无法正常启动或者突然断电。

2. 维修方法：
- 检查电源线是否接触不良或者损坏，如果有问题则更换电源线。

- 检查电源插座是否损坏，如果有问题则更换插座。

- 检查电源开关是否损坏，如果有问题则更换开关。

- 检查电源模块是否损坏，如果有问题则更换模块。

五、显示屏故障
1. 故障表现：显示屏无法显示数据或者显示缺失。

2. 维修方法：
- 检查显示屏是否损坏，如果有问题则更换显示屏。

- 检查显示屏连接线是否接触不良或者损坏，如果有问题则更换连接线。

六、其他故障
1. 故障表现：综合录井仪出现其他无法归类的故障。

2. 维修方法：联系专业维修人员进行诊断和维修。

综合录井仪的故障维修需要进行仔细的排查和专业的技术支持，不建议非专业人员自行维修，以免造成更大的损坏。

如果在使用过程中发现任何异常情况，最好立即停止使用并联系维修人员进行处理。

保持综合录井仪的正常工作状态，可以提高勘探和生产工作的效率，减少不必要的安全风险。

美多CM6550型收录机的维修（下）六,录音部分陈小年l_录音后重新放音,仍是原先的节目信号,而录制的节目并没有声音放出按下录音键,发现B卡机芯上的录音推杆不动作,录放开关处在放音位置,录音因而失效只要将录音机芯上的录音开关推杆重新装妥.录音时,推杆带动录放开关,录音功能就能恢复.2.录音重放无声重放无声说明偏磁电路正常,抹音磁头作用.可检查录放磁头.当录放磁头表面有磁粉严重覆盖时,录音则无声,用棉花蘸酒精清洗磁头即可恢复.如清洗磁头后,录音仍无声或只有很轻的声音,则是录放磁头严重磨损,应调换磁头其次,由于录放集成电路J013(LA3229)的ALC电路部分损坏,寻『起自动录音电平控制失灵,录音电平压缩较大,也会造成录音无声或录音重放信号很小,则只能调换此集成电路.3.录音重放失真录音状态需有音流与偏磁电流同时选加在录放磋头上,使其蒜应产生记录信号.录音重放生真,故障出在偏磁振萄电路以及机芯部分.查偏磁振荡电路各元件都完好,偏磁输出也属正常.再检查发现抹音磁头韵固定螺钉没装好,以致抹音磁头橙动.在录音时,录放磁头与抹音磁头没有对准,磁带走带轨迹出现漂移晃动,录音信号也有一定程度的强弱变化,走带速度也不能保持稳定.录音当然有失真并伴有走音.只需将抹音磁头重新固定好.4.录音重放轻而且失真录音轻与失真同时并存,是偏磁电路停止振荡所致.本机采用双管推挽式偏磁振荡电路.偏磁停振常见原因为振荡管BG16,BG17质量不佳,偏磁线圈23初敬级有局部短路或口值下降.偏磁振荡电路良好状态下BG18,BG17各极电压为:普通带,极为0.3vJB极为一0.5V,极为7V.二氧化铬带,可极为0.4V,A极为一0.95V,极为9.6V.偏磁振藩输出电压大小由W102,W101分别调节以供左,右两路录放磁头需要.另外,磁头上偏磁电压偏低,可能是服波不良.应调换相应的阻波线圈B2l或B22,并调节阻波线圈磁芯使磁头上所加偏磁电压达最大为止.5.录音噪声大录音放大器JC13(LA322O)本身电噪声较大或外国元件电阻电容不良,ALC输入整流二极管辟101,EG-102,肼103,EG104申确性能差的使录音重放噪声过大.另外,录放磁头使用较长时间后产生磁化现象,录音噪声也随之增犬.录放开关接触不良或有漏电等也会使录音噪声变大.还有电路的接播件不良和布线不当等原固也会使录音噪声恶化.须仔细鸯明根源.6.抹音效果不佳本机采用交流抹音,由偏磁振荡电路提供抹音电流.抹不了音则是抹音磁头上没有加上偏磁电压.应检查偏磁振荡电路和抹音磁头接线与插头,燕.录音重放时有一路抹音不清,习是抹音磁头位置不正,抹音磁头与录放磁头没有处在同一轨迹上.如右路抹音不清,可以在抹音磁头下方适当垫上0.1～03mm厚度的垫圈井装好抹音磁头.如抹音电压,抹音磁头位置等都正常,Ⅲq应调换抹音磁头.7.倍速复制录音重放速度不准除了电动机本身质量差外,可蹦重新调整,B两卡的电动机转速.A卡转速电路由BG22,W105,W 106,矗195,丑193等元件组成.B卡转速电路由BG 23,W107,W198,丑106,194等元件组成.卡与B卡电动机各点电压如下:普通速度,(+)端为12.5 V,(一)端为0V,()端为l1.5V,(B)端为10.5V;双倍逮度(+)端为l2.5V,(一)端为0V)端为11.5VB)端为7.5V.普通速度状态时,BG22,Bgt23两管导通,各极电压如下:可极为n.5V,B极为12V,0极为11.5V.倍速复制状态对,船22,BG23两管截止,各极电压如下:可极为7.5V,B极为0 V极为11.5V.在电动机及调违电路各元件良好的情况下,转速调整方法如下:首先调整倍建,将调遣电路中193,丑194焊开,使BG22,BG23处于截止状态.在放音座内放^,-3150Hz的测速带.磁带选择在中间一段,尽量不用开头与结尾处.将频率计接在输出端,分别调节106W108半可变电盟使频率计上指示控制在6300Hz±180H￡,额率误差值最小.▲一4o一(1B')《电子技术》曲眦年第4期一二四七船卡与B卡之间误差越小越好.接上丑198,丑104.然后校正普通速度.卡内放八3150Hz测速带.分剐调节l0瓦107半可变电阻使频率计上指示控制在3l5.l=iz=kg0Hz,频率误差值最小.丑卡与B卡之间误差越小越好.校正普通速度,也可在卡内放八一盘质量好的自己熟悉的音乐磁带,然后分另调节lO5'W107半可变电阻直到转速完垒正确为止,并注意,丑两卡速度保持一致.8.瞢通速度双卡对录复重放速度变浃双卡复录速度控制电路通过控制,B两端电压来调节电动机的转速.在普通速度对录时,录放电路电源经1,五玎一9,五11,G106,D丑104插座,R198,五194加到BG22,BG23的基极BG22,BG23导遁,W105,丑195并接在丑卡电动机丑n的丑,B两端.W107,矗196并接在B卡电动机Mj的,B两端.R193,丑195,W105,BG20中有一个损坏或开路使且卡放音速度变快,通过双卡复制,B卡录音(昔通速度复录),重放速度也随之变快.而在倍速双卡复录状态却是正常的.原因可以自己分析,不再赘述.9.收音录音无声收音部分与录放部分连接线插座DLI,DL105之间没有装好或接触不良,功能开关五,矗165等元件中有开路现象,使收音信号不能送八录音电路,以致收音录音无声或其中一路无声.另外,线路输入插座D苴101,0五10'2接触不良,丑226,丑217假焊也会造成收音录音相应一路无声.lO.线路录音无声线路信号分别由CK101,五102插座输入左,右路录音电路.对录线阻抗不匹配或接触不良,0五10I1五1o2插座的触点开路Rt4.1,丑142,五蜘I,五中有开路现象都会引起录音无声或一路无声.n.话筒录音无声该机可采用动圈式或驻极体话筒但使用驻极体话筒时要注意需加上直流工作电源,如馁话筒不另外加上电源则话筒录音无声.其敬,话筒插座,LA3161, R329,03l4,317,0391,318,话筒唱机转换开关3.l等元件损坏都会造成话录无声或一路话录无声ol2.混台录音失效混台录音可分别由话筒输A信号与收音,线路,磁带信号混台在一起进行录音.操作不当会造成混台录音失效或无声.当话筒放大集成电路LA3101,屁放开关正16,功能开关五l5以及CZ107,105,衄101,C'K102,0304,丑103,丑164,丑216,丑217等元件损坏会造成混录完全无声或相应部分录音无声.七,收音部分'1.牧音无声收音板电源输入信号输出是通过印插座与录放板相连接的.D日插座开路或接触不良造成收音无声.收音电源由电子滤波器供培.电子滤波器中的滤波管B,稳压管.,洁放电容1,0等元件损坏会造成收音无声另外中放集成电路D764:},解码集成电路D7~,t3以噩集威电路的外围元件损坏也是造成收音垒无声的原因.D764,,D7343是否良好可通过测量各脚电压与电路正常值比较来判断.2.调频无声波段开关l五假焊,集成电路D76们脚2悬空,此点电压上升,D锕∞状态失常,调频无声.另外FM 高额集成电路D7335P,D7640及其外围电路,四连可变电容器中的柱频天线连,振荡连,中额变压器, 马,陶瓷滤被器五等元件有假焊,开路,短路等,会造成调频接收有噪声而无电台信号声.S.调频灵敏度低调频中放电路的增益下降是调额灵敏度低的主要原因.中放电路包括调额中放与调幅变频,中放,采用集成电路D7640.如收听中波电台正常,贝调频中放也基本良好.应检查调颠中放变压器日和B,陶瓷谊波器LB.,调频高顿头D7~,35以及其外国元件是否良好.如调频部分已调乱,则要使用仪器重新统调井用高频蜡将高频线圈五1和,擞调电容,滤波器,中周变压器鼠和等封好.4.调幅无声首先要测量D7640P各脚电压与正常值比较如属正常.应检鹰调幅中额变压器Bs,Blo及陶瓷滤波器二岛是否福坏:另外,D7643P的外围元件尤其是瓷片屯容器漏电将引起D7643P工作不正常而使调幅无声.5.调幅无声,并且调谐指示发光管可岛常点亮测量D7643P各脚电压,脚7电压偏低下降为0.7V(正常情况无信号时此脚电压为4V上),脚9电压偏高上升为1.占V(正常恃况此脚电压为1.0V). 仔细检查此集成电路外围元件没有搞坏.因此判断D7{343P损坏.调换新品调幅收音恢复良好.发光指示灯彤0也随调谐变化而点亮或熄灭.6.调幅灵敏度低调幅灵敏度主要取决于D7643P调幅中频放大电路的增益在集破电路性能一致的前提下调幅中颤变压器岛,马.和中频陶瓷滤波器L风质量好坏对中放增益影响很大.D%4.P外围元件1,口舯,,C.8中有漏电,造成中放增益降低调幅灵敏度下t电子技术》l舶1年弟期【1艏)一龃一降,并伴有爆杂声.天线回路的调整对灵敏度也有较太影响.中波磁棒断型天线线圈马受潮微糟电容T,5和中波振薄线圈等调乱对中波夏数廖有很大影响.同理,短谴相应妁元件对短波夏敏宴也有很太影响.调换损坏的元件后,要重新调整波段的频率范围及频率跟踪统调.7.中波无声首先检查中放电路.在中放电路正常的前提下,只需分别检查中嵌天线回路与振蔷回路.中谈天线线圈丑:初,次级弓f线脱焊,波段开关中相应刀位接触不良, 玉线微调电容动片定片相碰振荡线圈,掘蒋微调电容g5,垫整电容3受期,裙电等会造成中帔无声.8.短波1无声短波1天线线圈丑开路,天线微调电容,振荡线圈口o,振荡微调电容,垫整电容,波段开关中耜应刀位等损坏会造成短波l无声.9.短波2无声短波2天线线圈岛开路,天线微调电容,振薄线圈B6,振荡微调电窖,垫整电容G,波段开关中相应刀位等损坏会造成短波2无声.八电脑选曲部分卡放音座具有电脑选曲(APSS)功能.电脑选韭甘由集成电路J口14(T2k734J_P)BI,B‰吸铁线罔等蛆成.选曲状态时,BG避的极为OV,B极为OV极为0.75V;B(的极为0V,B极为0.75V,G极为0.1V.l,放音时,按下快进键(或快倒键)使机芯处在自动选曲状态,然后快进键(或快倒键)立即弹起,回复到放音状态自动选曲失效.检查妻成电路TA73龃P各脚电压都属正常.焊下晶体管阱丑,B'J测其各极厨电阻,都正说明两管良好.涮其工作状态,两管各极电压值与正常值不相符合.吸铁线圈两端电压瞬间就消失,吸铁被释放.仔细检查电路,发现骈∞被厦向击穿.在电脑选曲时,电豫电压经选曲开关置1T 日‰反向击穿的岛a,嚣.1.88加到BG21的基极,使B蛆管导通,集电极电压下降,从而使BG24截止集电极电压上升接在BG24集电极上的吸铁线圈失去激励电流,吸铁释放j机芯回复到放音状态选曲过程结束.调换丑舀2.管,电脑选曲工作恢复良好.困BG:20两端加有较高的反向电压,不能随便用其他二极管】代用,以免击穿损坷:.2.电脑选曲到节目间隙处,机芯仍处在搜索状悉,选曲功能失教一4窖一(1髓)首先检查磁头是否磨损或有磁掰复盖在其上面,再查电脑选曲电路如电路良好则故障发生在机芯部舟.应调正机芯:(1)将快进键(或快倒键)上方机芯内的L形弯角件向内徊e弯一下,增加快进(或快倒) 的贴紧力.(2)将机芯上方晌弹簧片朝下压一下,使磁带与磁头贴紧娥小其间的空隙,增加捡取的信号量.(3)将磁头滑板适当向上谓正一下,使磁头与磁带贴紧.采襄上措施,一般能恢复电脑选曲功能.有时,所处环境外界电气干扰较严重,电噪声较大,在电脑选曲到节目间隙处机芯仍处在搜索将态不能回复到放音状态.那么,要对电脑选曲电路加以改进以提高抗干扰能力.具体措施如下.(1)在JG"A7341P)输A端195负极对地并接一个1030pF电容.(2)在嚣182两端并一个.1.50kf2电阻或将R180由lkO改为3kO.经上改进后,TA7361P抗干扰能力增强电脑选曲便能正常进行.九,扩音部分本机功放单元可独立使用.将内外接开关五302置于IN'I?位置该单元馒可作为扩音机使甩.扩音由话筒放大,音调网络,功放与电源等部分蛆成.因为扩音需要输出功率较大,功放集成电路负载较重客易烧毁.另外,功放输出端负载不要随意乱接(标准负载阻抗一路为80).必须将电源开关切断后,再连接该机与音箱韵接线以避免不慎将负载短路烧毁功放集成电路.功放集成电路TA7273损坏后,要排除负载短路故障,确定负载恢复正常再调换功放集成块.另外,如果烧毁功放集成电路电流必定很大.那么保险丝BX-2也必定烧断修理中不要忘了调换此保硷丝如连续烧悍险丝BXI2与BX-1,则是电源变压器B391烧毁在安装功放集成块时注意将集成块的散热器装妥并固定好以选到可靠散热的效果. 扩音电瞎有三块印昂4线踏板组成,它们之间通过插头平『-插座连接.修理对注意不要遗忘装好三组插头座,以免人为造成故障.其次,话筒放大集成电路.3161,内外接开关K302,话筒,踞机转换开关K30l,话筒插座C,K004以及输人和输出电容等元件候焊,开路也会造成扩音无声或相应一路无声.只要逛段仔细检查便能按至1.故障所在,使扩音恢复正常工作. 《电子技术》1∞i年第'期。

袖珍式收录机常见故障速修例1熊猫SL-12型例l4文乐168-A型现象现象:FM立体声指示灯不亮故障现象:右声道放音声音轻.故障元件:Cr4(76km)陶瓷滤波器损坏.故障元件:cx1034③脚外接的一只l01∽电解电例2熊猫SL-12型容击穿.故障现象:FM灵敏度差且失真.例15文乐168.A型故障元件:CF31}~107Ⅷ雌频器虚焊.故障现象:左声道放音时出现高频噪声:例3爱华rtS-J36型故障元件:CXAlO34Q脚外接的瓷片电容820pF接地故障现象:调音量时,有"沙抄"声.端脱焊.故障元件:音量电位器碳膜脏污.例l6双燕STY-410型例4爱华HS-J36型故障现象:放音时,左耳机声音正常,右耳机有啸叫故障现象:放音时,带速很慢,声音发抖.声一故障元件:含油轴承内绞人了一些纤维丝:故障元件:右声道低放电路防白激电容122O4开路.例5爱华rtS-J'303MK3型倒l7双燕b~l'g-410型故障现象:放音无声.故障现象:放音时磁带走带正常,但两耳机均无声.故障元件:线路板上的MlYrE开关接触不良故障元件:前置放大集成块外围退耦电容c8严重漏倒6爱华HS-J303Mg3型电.故障现象:右声道无声.倒l8国际牌SW-203型故障元件:BallO6~成块④脚(R声道输入端)虚焊.故障现象:收音正常,用磁带放音变调例7爱华CIS-352型故障元件:电源滤渡电容C132(100~'/16V)漏电.故障现象:放音时耳机中有较大的电源噪声.例19皇冠CS-55型故障元件:电源滤渡电容(10V1000r~F)焊点的铜箔故障现象:放音无声.裂缝.故障元件:L'~4570损坏例8爱华TX-410~$例20鹏燕1618型故障现象:接收调频时,声音断断续续故障现象:收音无声:故障元件:耳机插座的地端虚焊故障元件:收音集成块IJ12204不良.例9爱华JS-415型例21乐歌81108型故障现象:放音时不能自动翻面故障现象:放音无声.故障元件:翻面传动杆变形.故障元件:集成电路cxAl304损坏.例l0爱华HS-J505型例22海鸥L-303型故障现象:B面工作时,按停止键不能停机.故障现象:收,放音左右声道均无声.故障元件:换向触发杆上的定位销卡滞在换向凸轮故障元件:功放集成块ly/232PZN坏:上不能复位例23苏州PA666型倒11爱华TX-576,'~故障现象:放音时左右声道声小且失真.故障现象:放音翻面时拨杆随左,反向的响声摆动.故障元件:磁头方位角可调螺钉脱落.故障元件:主转动轮中心轴上伸向转换轮的直簧弯倒24三洋M-1660~曲.故障现象:收,放音均无声.例12爱华ttS-JT07型故障元件:前置供电稳压二极管1)29击穿故障现象:收音无声.例25三洋M-1850F'N4O(总40)音响维修2(130年1'I1i傲障现象:收放音时有吱吱"噪声.故障元件:LA4140的①,④脚并接的电容(56ClpF)失教=倒26飞这FX-~7型故障现象:放音时一个声道自激,另一个声道正常.故障元件:磁头引线虚焊.例飞达~z-3ooBm故障现象:放音时有较大的"吱吱"声.故障元件:K~G665④脚外接的瓷片电容(O.O2,~w)失教.例28索尼CFS-71型故障现象:左声道电平指示灯不亮.故障元件:集成块LBI405③脚内第一级差分放大器损坏.例索尼}D【一87型故障现象:左右声道均无声,且电机不转.故障元件:电机稳速电路的电子稳速集成块AN6650 损坏.例3O新科W-120~故障现象:放音时带速偏快,且明显抖晃.故障元件:稳速集成块艘损坏.倒31宫灯SIX-24型故障现象:收,放音无声但录音正常:故障元件:集成块与音量电位器间的耦合元件2C11 引脚断.例32宫灯44∞型故障现象:收音和录放音均无声,且放音磁带不走动.故障元件:集成块TA7628损坏.例33宝石花SL-9型故障现象:用机内录音话筒录音时,有"吱吱"噪声.故障元件:录音话筒靠电机太近.例声~QT-60XB型故障现象:收,放均无声:故障元件:前级电子滤波器Qlo2~坏.倒35星宝338型故障现象:录放音正常,收音失真.故障元件:录放,收音转换开关接触不良.倒36星球w-120型故障现象:机内话筒录音失效.故障元件:BG5内部断路.倒37乐声RN历∞型故障现象:收音正常'放音无声=200O链1故障元件:录放开关SA!一3,SA1.『线断.例38东芝KT-18型故障现象:放音无声.故障元件:音频放大电路BA2O③脚铜箔线断.例39东芝KTM222型故障现象:用外接电源收听突然无声.故障元件:L~.C,673供电回路串联的一只保护管N25T 开路.例40东芝KT-4222型故障现象:放录音磁带声音失真=故障元件:IC@脚虚焊.例4l东芝KT-4252型故障现象:播放磁带,发生缠带现象.故障元件:传动系统较换臂锈蚀.例42百录BX-224A型故障现象:放音有时正常有时不正常.故障元件:TA8119⑦脚外接的一只l~.tF电解电容正极引脚虚焊.例43美多CP-6010型,音响维修故障现象:放音耐磁带转动正常,但声音小且失真. 故障元件:功放块LA4102①脚外接电容C19~,.例44美多CP-6852型故障现象:赦音正常,收音无声故障元件:1BG2(3DG201B)中放管不良例45美多CP-6852型故障现象:中,短波收音时有自激啸叫声.故障元件:电源退耦电容2C77击穿.倒46奥多BSL-14型故障现象:收,放音时,声音断断续续.故障元件:收录转换开关触点接触不良.倒盯夏昔GF-~OZ型故障现象:开机正常,三分钟后声音变差.故障元件:电源调整管唧5l性能不良.倒48夏普GF-StlOZ型故障现象:B无法连续放音.故障元件:逻辑控制电路晶体管Q51L,Q5l2击穿. 倒49履华CT-141型故障现象:右声道放音无声.故障元件:放音磁头的一根弓1线断.倒5o履华XC-402型故障现象:左声道放音声音小.故障元件:TA$11AP的④,⑤脚间耦合电容c8漏电. ☆张云坤41(总41)串r士地十,牛年r斗园十,牛年r斗"修十,牛年r斗"维寸,+。

家用摄录一体机常见故障检修三例[例1]故障现象松下NV-M900摄录一体机接通电源开关，电源指示灯不亮，按出盒键带仓弹不出。

分析与检修接通电源开关，电源指示灯不亮，初步判断故障出在开关电源或系统控制微处理器电路中。

拆开机器右边机壳，用500型万用表检查系统控制微处理器IC6004的15脚（Vdd2）、60脚（Vdd3）和117脚（Vdd1）5V电压正常，将万用表黑表笔接地、红表笔监测IC6004的7脚（P·ON）为低电平0V 接通电源开关，7脚仍为低电平0V，正常值应由低电平变为高电平4.7V，这说明系统控制微处理器IC6004的7脚无电源接通（P·ON（H））指令输出，估计是复位电路工作失常引起的，用万用表检查IC6004的25脚（RESET）复位电压为零，正常值接通电源开关瞬间，复位电路IC6009/MN12821R的2脚输出一个瞬时低电平送到IC6004的25脚，使得IC6004内部程序复位到初始状态，复位后（25脚立即回到高电平 4.7V，机器处于停止状态，这是按各操作键有效，（NV-M9000系统控制微处理器复位电路见图1所示）。

进一步检查发现电阻R8092内部已开路损坏，更换R8092/470Ω电阻后接通电源开关，机器工作恢复正常。

[例2]故障现象松下NV-3500摄录一体机接通电源开关，插入带盒重放，机内发出机械转动噪声，而且重放图画面在垂直方向出现不规则的抖动。

分析与检修重放时机内发出机械转动噪声，按快进或倒带键，观察带盘能够卷带，初步判断故障出在磁带走带机构内。

为了迅速确定故障存在的部位，用A V连接线将摄录机监视器连接好，插入一盒图像质量和伴音信号好的盒带重放，注意观察，发现监视器屏幕上不但图画面在垂直方向出现不规则的抖动，而且伴音信号变调，由此推断上述故障是因主导轴转动不良而引起的。

卸下带仓盖，拆开机器右边机壳，翻下主电路板，检查主导轴电机传动皮带没有发现明显问题，按下重放键，观察磁带走带时机械噪音是由主导轴内发出的，卸出主导轴检查，发现主导轴下端防尘密封圈周围积垢严重，主导轴轴套内脏污而且不润滑，因此造成主导轴转动时摩擦阻力增大，用无水酒精清洁主导轴和轴套，清洁完毕往轴套内加一滴钟表油，装好主导轴，插入带盒重放，机器工作恢复正常。

作者： 莫兴奇
出版物刊名： 外语电化教学
页码： 40-41页
主题词： 静电现象;半导体元器件;设计不良;维修技术人员;脉冲放电;旋转部分;操作部分;金属电镀;放电现象;静电泄放
摘要：静电现象是一种常见的自然现象。

它既对人类带来了许多益处,也给人们造成不少危害。

在我们普遍使用的收录机中,因设计不良,由静电引起的故障就有不少例子,这一点常被我们维修技术人员忽略。

大家清楚,收录机中的磁带走带机构,有许多旋转部分,由于它们相互高速摩擦,将会带上静电。

这种静电值达到一定的数值,就会向相邻的元器件产生脉冲放电。

另一方面,收录机外部如操作部分等,都使用导体元件,当带静电的人或物接触到这些部件时,所带的静电将通过它们向机内相邻的元器件放电。

这种放电现象,轻则产生噪声,严重的会损坏机内某些半导体元器件,如晶体三极管、集成电路(1C)等。

录音机常见故障的修理
佚名
【期刊名称】《企业科技与发展：上半月》
【年(卷),期】1998(000)001
【摘要】收录机已成为城市居民和农村农民家中不可缺少的家用电器之一。

因使用环境或操作不慎经常使录音机产生故障。

笔者常修收录机,归纳录音机的常见故障及修理,供同仁参考。

1 旋动录音机音量旋钮时出现“喀嚓”声当开大录音机音量旋钮和音调旋钮时,在录音机的扬声器中出现一种“喀嚓、喀嚓”的讨厌响声。

这是因为:(1)录音机的音量和音调电位器长期使用,内部的碳膜层磨损使碳粉积存过多。

(2)电位器内灰尘过多。

修理方法:前者将电位器取下拆开用无水酒精或清洁剂清洗碳膜层,然后调整滑动片的滑动位置或用
【总页数】1页(P17-17)
【正文语种】中文
【中图分类】TN912.2
