专业功放的维修方法及步骤专业功放(Power Amplifier)是音频设备中的一个重要部件,用于放大音频信号的功率,使其可以驱动扬声器或其他音响设备。
由于长时间的使用或其他原因,功放可能会出现各种故障,需要进行维修。
下面是一个关于专业功放维修的方法和步骤的指南。
1.检查电源问题:-首先,检查并确保功放的电源线连接良好并正确接入电源插座。
-测量功放的电源输出,确保电流和电压在没有负载时都在正常范围内。
-使用万用表或示波器检查是否有任何短路或开路的情况。
2.检查输入和输出连接:-检查并确保输入信号线与音频源正确连接,并且接头没有损坏或脱落。
-检查功放的输出连接,确保扬声器线与扬声器正确连接并没有松动。
3.检查自我保护电路:-功放通常配备了一些自我保护电路,用于防止过热、过载或其它故障。
-检查电路板上的保险丝,确保它们没有熔断。
如有需要,更换熔断器。
-检查保护电路并排除任何故障或损坏。
4.检查散热系统:-检查并清除散热器,确保它们没有积尘或堵塞物。
-检查风扇是否正常运转。
如有需要,更换或维修损坏的风扇。
5.检查电子元件:-检查电子元件,如电容、电阻、晶体管等,是否有任何异常或损坏。
-检查所有焊点,确保它们没有断裂或松动。
6.测试功放电路:-使用示波器或音频信号发生器,发送一个常规的音频信号到功放的输入端。
-监测输出端是否有信号输出。
-使用读数仪或示波器对输出信号进行测量,确保它与输入信号一致。
-测试功放在不同功率和频率下的输出性能。
7.修复或更换故障部件:-根据测试结果,确定造成故障的具体部件。
-对于损坏的部件,可以尝试修复或更换它们。
8.测试修复后的功放:-在进行任何维修后,使用相同的测试方法和设备对修复后的功放进行测试。
-确保功放的所有功能都正常工作,并且输出信号与输入信号一致。
-测试功放在不同负载下的稳定性和输出性能。
以上是一个关于专业功放维修的方法和步骤的简要指南。
请注意,在进行任何维修或调试操作之前,请确保您具备相关的知识和技能,或者请寻求专业技术人员的帮助。
专业功放的维修方法及步骤1.打开机壳别通电左右主板看一遍为了避免故障机通电造成二次损坏,维修时,不要先通电试机。
打开机壳详细查看一下左、右声道主功放板,看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏.2.在路测量功率管大管是否有击穿如果从表面上查看左、右主板无明显损坏,可用指针式万用表Rxi挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。
NPN -侧用黑表笔接集电极,红表笔接发射极,PNP -侧交换表笔测量。
正常时应是阻值无限大,表针不摆动.如果机内电容还有存电,表针闪动后会回到原位。
如果表针指示阻值为OΩ或阻值很小,说明功率管有击穿现象.一般只要一侧功率管有击穿,另一侧功率管很可能也有击穿。
在路测量三极管的三只引脚之间的电阻是检查电路的基本方法,从而不必拆下管子大体判断是否击穿和开路。
用MF47型万用表Rxl 挡在路测量大中小功率管的脚间电阻,正常管子测量结果如下:正向测量,大功率管Rbe ≈12Ω、Rbc ≈12Ω、Rce=∞(不导通);中功率管Rbe≈15Ω、Rbc≈15Ω,、Rce=∞:小功率管Rbe≈20Ω,Rbc≈20Ω、Rce=∞;反向测量,均不导通。
场效应功率管在路测量除漏极与源极反向测量内部二极管导通外,其余各脚之间应均不导通。
3.所有大管无击穿通电用耳听其间如果经检查没有发现功率管有击穿现象,可通电试机。
开机后用心听机内声音,专业功放一般都设置有保护续电器,而且是每个声道一个,继电器吸合时会发出清脆的“叭嗒”声。
有两次响声说明两个继电器都已经吸合,两路主功放电路基本正常,故障可能在外围输入与输出保护电路。
如果听不出是两个还是一个继电器有动作,可用手指按住继电器后开机。
继电器吸合手指会有振动感。
如果继电器在延迟几十秒后都不吸合,说明主功放电路有故障.4.大管不会全击穿射极电阻拆一端如果功率管有击穿现象,而且所有管子测量结果都一样。
此时不要一个个都拆,因为一侧的功率管全是并联关系,只要有一个击穿就会形成这样的测量结果。

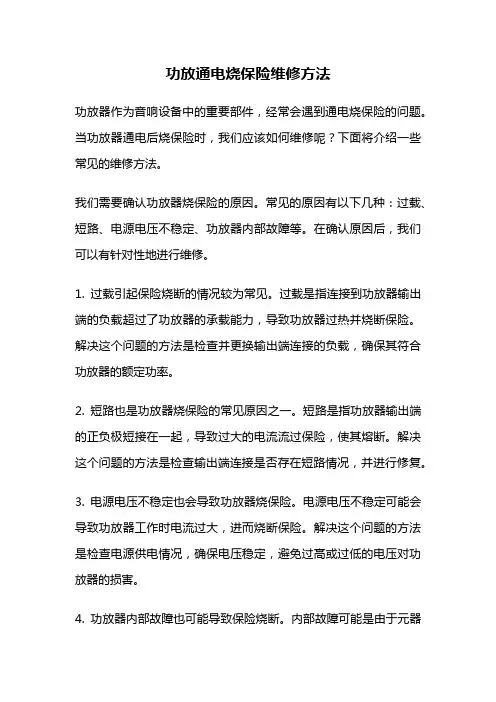

功放通电烧保险维修方法功放器作为音响设备中的重要部件,经常会遇到通电烧保险的问题。
当功放器通电后烧保险时,我们应该如何维修呢?下面将介绍一些常见的维修方法。
我们需要确认功放器烧保险的原因。
常见的原因有以下几种:过载、短路、电源电压不稳定、功放器内部故障等。
在确认原因后,我们可以有针对性地进行维修。
1. 过载引起保险烧断的情况较为常见。
过载是指连接到功放器输出端的负载超过了功放器的承载能力,导致功放器过热并烧断保险。
解决这个问题的方法是检查并更换输出端连接的负载,确保其符合功放器的额定功率。
2. 短路也是功放器烧保险的常见原因之一。
短路是指功放器输出端的正负极短接在一起,导致过大的电流流过保险,使其熔断。
解决这个问题的方法是检查输出端连接是否存在短路情况,并进行修复。
3. 电源电压不稳定也会导致功放器烧保险。
电源电压不稳定可能会导致功放器工作时电流过大,进而烧断保险。
解决这个问题的方法是检查电源供电情况,确保电压稳定,避免过高或过低的电压对功放器的损害。
4. 功放器内部故障也可能导致保险烧断。
内部故障可能是由于元器件老化、焊接点断裂、电路板短路等原因引起的。
解决这个问题的方法是仔细检查功放器内部的电路板和元器件,对故障部分进行修复或更换。
在维修功放器时,我们需要注意以下几点:1. 在进行任何操作之前,务必断开功放器的电源,避免触电危险。
2. 使用正确的工具和设备进行维修,避免对功放器造成二次损坏。
3. 在拆卸功放器时,应该谨慎操作,防止损坏内部元器件或电路板。
4. 在进行焊接操作时,应该注意安全,避免烧伤或引发火灾。
5. 如果自己无法解决问题,建议寻求专业的维修人员的帮助,以免造成更大的损失。
功放器通电烧保险是一种常见的故障现象。
在维修时,我们需要先确认烧保险的原因,然后针对性地进行维修。
同时,我们需要注意安全,避免对功放器造成二次损坏。
如果自己无法解决问题,建议寻求专业的维修人员的帮助。
希望以上介绍的方法能帮助大家解决功放器通电烧保险的问题。
后级功放常见故障及维修后级功放是音频设备中的重要组成部分,常见故障包括音频失真、过热、杂音等问题。
针对这些故障,我们可以采用一些常见的维修方法来修复。
首先,音频失真是后级功放常见的故障之一。
音频失真是指音频信号在放大过程中出现变形,使得输出的音频信号与输入信号不一致。
造成音频失真的原因可能有:电容和电感元件老化、电压不稳定、电压放大器偏压不准确等。
解决音频失真的方法包括:更换电容和电感元件、检查电源电压并调整、校准偏压。
其次,过热是后级功放常见的故障之一。
功放过热可能是由于散热系统故障、通风不良、输出功率过大等原因引起的。
过热会导致功放器工作不稳定,甚至引起器件损坏。
解决功放过热的方法包括:清洁散热器、确保通风良好、降低输出功率、检查散热器是否工作正常等。
此外,杂音也是后级功放常见的故障之一。
杂音包括爆音、噪音等,通常是由于音频信号干扰或者功放器内部元件故障引起的。
解决杂音的方法包括:检查音频信号是否被干扰,可以尝试更换音频线缆或者调整输入信号的均衡器;如果杂音不是由音频信号引起的,则需要检查功放器内部元件的连接是否正确,特别是输入和输出接口。
此外,一些其他常见问题包括功放器无法开机、无声音输出等。
如果功放器无法开机,首先需要检查电源电压是否稳定,是否有电源故障,然后检查功放器内部的保险丝是否熔断。
如果功放器无声音输出,可以先检查音源信号线是否连接正确,然后检查功放器内部的音量控制器是否损坏,可以尝试调整音量控制器或者更换。
维修后级功放需要一定的专业知识和技能,不建议非专业人士自行维修。
对于一般的故障,可以尝试简单的维修方法,但对于更复杂的故障,建议请专业维修人员进行修理。
维修后级功放时,应注意安全,断电后才能进行维修操作,避免触电危险。
综上所述,后级功放常见故障包括音频失真、过热、杂音等问题。
如果出现这些故障,可以尝试更换元件、调整偏压、清洁散热器等方法进行维修。
然而,在维修过程中需要注意安全,对于复杂的故障,应请专业人士进行维修。
专业功放的维修方法及步骤专业功放(Professional Power Amplifier)是音频设备中的重要组成部分,用于放大音频信号以驱动扬声器。
如果功放出现故障,维修技术人员需要按照以下步骤进行维修。
步骤一:故障判断1.检查功放是否存在触电的危险。
在维修之前,务必确保功放的电源已经彻底断电,并且内部的高压电容已经放电。
2.了解用户的问题描述,例如功放是否完全无声、是否有杂音、是否有任何故障指示灯亮起等。
3.检查功放的各个连接器和插孔是否牢固连接,以及检查是否有任何可见的损坏或松动的组件。
步骤二:电路分析1.查阅功放的维修手册、原理图或线路图以了解电路的工作原理和信号路径。
2.使用万用表等测试仪器检测电源电压是否正常。
3.检查功放电路板上的电容、电阻、晶体管等元件是否受损。
4.使用手持示波器或信号发生器测试各个电路节点上的信号传输情况,从而定位可能出现问题的区域。
步骤三:故障排除根据电路分析结果,选择相应的排除措施进行修复。
1.检查电源部分,确保电源电压输出正常。
2.检查输入部分,包括各个输入插孔、开关和旋钮,确保输入信号传输正常。
3.检查功放输出端部,确保扬声器连接正常,避免短路或开路。
4.检查功放保护电路,确保保护电路正常工作,避免过负荷或过热损坏。
步骤四:维修处理1.替换受损的电容、电阻、晶体管等元件。
2.修复断开的连接线或焊点。
3.清洁电路板和元件,确保没有收集灰尘或杂质影响电路的正常工作。
4.重新安装维修后的电路板,并确保插排和连接器正确连接。
5.重新组装功放,确保外壳和面板的固定。
步骤五:测试和调试1.重新接通电源,打开设备。
2.使用示波器或音频测试设备,检测功放的输入和输出信号质量。
3.测试功放的音量调节、音调控制等功能是否正常。
4.通过连接扬声器进行听觉测试,确保功放输出正常且无任何异常噪音。
步骤六:维修记录为了以后的参考和追踪,维修技术人员需要记录维修的详细信息,包括故障现象、维修步骤和所更换或修理的部件。

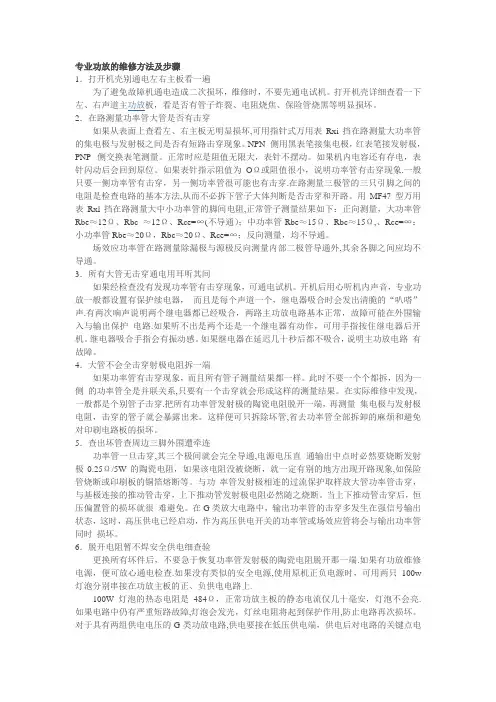

专业功放的维修方法及步骤1.打开机壳别通电左右主板看一遍为了避免故障机通电造成二次损坏,维修时,不要先通电试机。
打开机壳详细查看一下左、右声道主功放板,看是否有管子炸裂、电阻烧焦、保险管烧黑等明显损坏。
2.在路测量功率管大管是否有击穿如果从表面上查看左、右主板无明显损坏,可用指针式万用表Rxi挡在路测量大功率管的集电极与发射极之间是否有短路击穿现象。
NPN -侧用黑表笔接集电极,红表笔接发射极,PNP -侧交换表笔测量。
正常时应是阻值无限大,表针不摆动。
如果机内电容还有存电,表针闪动后会回到原位。
如果表针指示阻值为OΩ或阻值很小,说明功率管有击穿现象.一般只要一侧功率管有击穿,另一侧功率管很可能也有击穿.在路测量三极管的三只引脚之间的电阻是检查电路的基本方法,从而不必拆下管子大体判断是否击穿和开路。
用MF47型万用表Rxl挡在路测量大中小功率管的脚间电阻,正常管子测量结果如下:正向测量,大功率管Rbe≈12Ω、Rbc ≈12Ω、Rce=∞(不导通);中功率管Rbe≈15Ω、Rbc≈15Ω,、Rce=∞:小功率管Rbe≈20Ω,Rbc≈20Ω、Rce=∞;反向测量,均不导通。
场效应功率管在路测量除漏极与源极反向测量内部二极管导通外,其余各脚之间应均不导通。
3.所有大管无击穿通电用耳听其间如果经检查没有发现功率管有击穿现象,可通电试机。
开机后用心听机内声音,专业功放一般都设置有保护续电器,而且是每个声道一个,继电器吸合时会发出清脆的“叭嗒”声.有两次响声说明两个继电器都已经吸合,两路主功放电路基本正常,故障可能在外围输入与输出保护电路.如果听不出是两个还是一个继电器有动作,可用手指按住继电器后开机。
继电器吸合手指会有振动感。
如果继电器在延迟几十秒后都不吸合,说明主功放电路有故障。
4.大管不会全击穿射极电阻拆一端如果功率管有击穿现象,而且所有管子测量结果都一样。
此时不要一个个都拆,因为一侧的功率管全是并联关系,只要有一个击穿就会形成这样的测量结果。

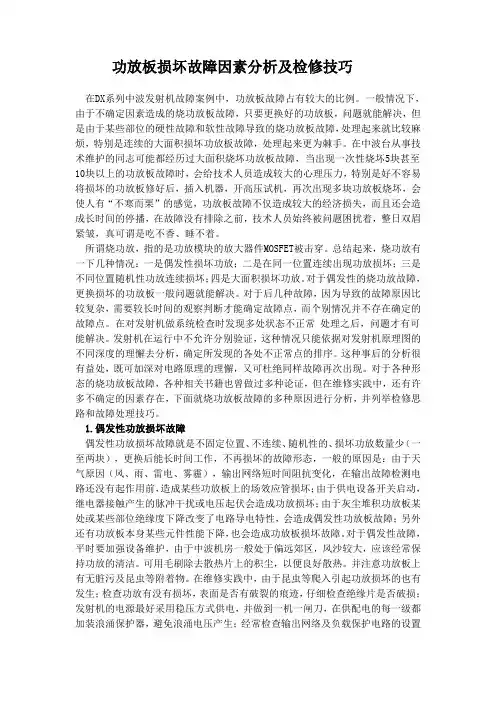

功放板损坏故障因素分析及检修技巧在DX系列中波发射机故障案例中,功放板故障占有较大的比例。
一般情况下,由于不确定因素造成的烧功放板故障,只要更换好的功放板,问题就能解决,但是由于某些部位的硬性故障和软性故障导致的烧功放板故障,处理起来就比较麻烦,特别是连续的大面积损坏功放板故障,处理起来更为棘手。
在中波台从事技术维护的同志可能都经历过大面积烧坏功放板故障,当出现一次性烧坏5块甚至10块以上的功放板故障时,会给技术人员造成较大的心理压力,特别是好不容易将损坏的功放板修好后,插入机器,开高压试机,再次出现多块功放板烧坏,会使人有“不寒而栗”的感觉,功放板故障不仅造成较大的经济损失,而且还会造成长时间的停播,在故障没有排除之前,技术人员始终被问题困扰着,整日双眉紧皱,真可谓是吃不香、睡不着。
所谓烧功放,指的是功放模块的放大器件MOSFET被击穿。
总结起来,烧功放有一下几种情况:一是偶发性损坏功放;二是在同一位置连续出现功放损坏;三是不同位置随机性功放连续损坏;四是大面积损坏功放。
对于偶发性的烧功放故障,更换损坏的功放板一般问题就能解决。
对于后几种故障,因为导致的故障原因比较复杂,需要较长时间的观察判断才能确定故障点,而个别情况并不存在确定的故障点。
在对发射机做系统检查时发现多处状态不正常处理之后,问题才有可能解决。
发射机在运行中不允许分别验证,这种情况只能依据对发射机原理图的不同深度的理懈去分析,确定所发现的各处不正常点的排序。
这种事后的分析很有益处,既可加深对电路原理的理懈,又可杜绝同样故障再次出现。
对于各种形态的烧功放板故障,各种相关书籍也曾做过多种论证,但在维修实践中,还有许多不确定的因素存在,下面就烧功放板故障的多种原因进行分析,并列举检修思路和故障处理技巧。
1.偶发性功放损坏故障偶发性功放损坏故障就是不固定位置、不连续、随机性的、损坏功放数量少(一至两块),更换后能长时间工作,不再损坏的故障形态,一般的原因是:由于天气原因(风、雨、雷电、雾霾),输出网络短时间阻抗变化,在输出故障检测电路还没有起作用前,造成某些功放板上的场效应管损坏;由于供电设备开关启动,继电器接触产生的脉冲干扰或电压起伏会造成功放损坏;由于灰尘堆积功放板某处或某些部位绝缘度下降改变了电路导电特性,会造成偶发性功放板故障;另外还有功放板本身某些元件性能下降,也会造成功放板损坏故障。

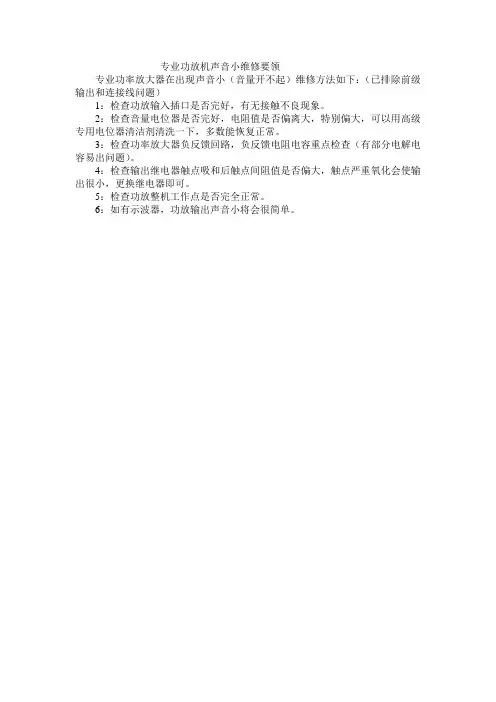

专业功放机声音小维修要领
专业功率放大器在出现声音小(音量开不起)维修方法如下:(已排除前级输出和连接线问题)
1:检查功放输入插口是否完好,有无接触不良现象。
2:检查音量电位器是否完好,电阻值是否偏离大,特别偏大,可以用高级专用电位器清洁剂清洗一下,多数能恢复正常。
3:检查功率放大器负反馈回路,负反馈电阻电容重点检查(有部分电解电容易出问题)。
4:检查输出继电器触点吸和后触点间阻值是否偏大,触点严重氧化会使输出很小,更换继电器即可。
5:检查功放整机工作点是否完全正常。
6:如有示波器,功放输出声音小将会很简单。

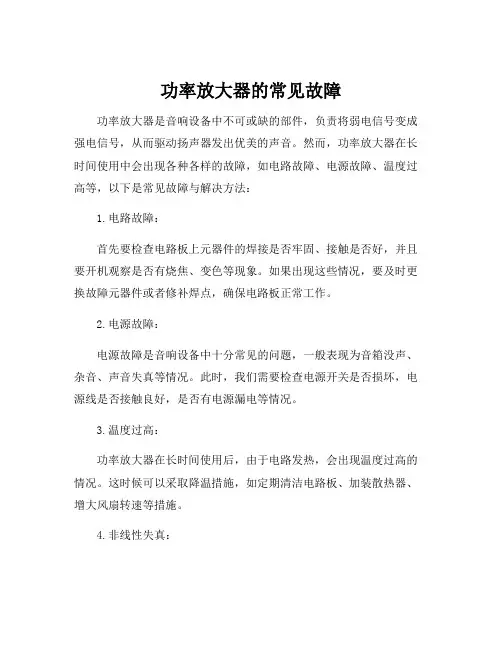

功率放大器的常见故障
功率放大器是音响设备中不可或缺的部件,负责将弱电信号变成强电信号,从而驱动扬声器发出优美的声音。
然而,功率放大器在长时间使用中会出现各种各样的故障,如电路故障、电源故障、温度过高等,以下是常见故障与解决方法:
1.电路故障:
首先要检查电路板上元器件的焊接是否牢固、接触是否好,并且要开机观察是否有烧焦、变色等现象。
如果出现这些情况,要及时更换故障元器件或者修补焊点,确保电路板正常工作。
2.电源故障:
电源故障是音响设备中十分常见的问题,一般表现为音箱没声、杂音、声音失真等情况。
此时,我们需要检查电源开关是否损坏,电源线是否接触良好,是否有电源漏电等情况。
3.温度过高:
功率放大器在长时间使用后,由于电路发热,会出现温度过高的情况。
这时候可以采取降温措施,如定期清洁电路板、加装散热器、增大风扇转速等措施。
4.非线性失真:
非线性失真是功率放大器常见的问题之一,一般是因为元器件的特性跟与其管脚、引脚连接不良导致的。
要解决这个问题,可以采用更换更优质的元器件,或者重新连接引脚等方式。
总之,对于功率放大器故障的解决,关键在于发现问题的根源,并采取适当的措施予以解决,这不仅需要经验、技术,也需要对音响设备能够全面深入的了解。
如果您对功率放大器不是很了解,建议尽早寻求技术人员的帮助。
功放开机保护维修实例功放是音频系统中常见的设备之一,其作用是将低功率的音频信号放大成为较高功率的信号输出,以驱动扬声器发出声音。
然而,由于功放的工作原理和特性,其在开机时容易受到电流冲击和过热等问题的影响,因此需要进行开机保护和维修。
一、功放开机保护的原因1. 电流冲击:功放在开机瞬间,由于电源电压突然施加在电子元件上,容易引起电流冲击,从而损坏功放的关键元件。
2. 过热保护:功放在工作过程中会产生大量的热量,如果散热不良,温度过高会导致元件损坏,因此功放会设置过热保护功能。
3. 短路保护:若扬声器线路出现短路或功放内部出现故障,会导致功放输出短路,此时功放需立即停止工作以保护电子元件。
4. 过载保护:当输入信号过大,超过功放的承载能力时,功放会自动保护,以避免过载损坏。
二、功放开机保护的处理方法1. 电流保护:为了避免电流冲击,功放常使用软启动电路来实现电源电压的缓慢上升,从而减小电流冲击的影响。
2. 过热保护:功放通常会设置温度传感器来监测散热器温度,一旦温度超过设定阈值,功放会自动关闭输出,停止工作,以防止过热损坏。
3. 短路保护:功放内部会设置短路保护电路,一旦检测到输出端短路,功放会立即切断电源,以保护电子元件。
4. 过载保护:功放通常会设置过载保护电路,一旦检测到输入信号过大,功放会自动降低输出功率或直接切断电源,以避免过载损坏。
三、功放开机保护的维修实例以下是一种功放开机保护维修实例,用以解决功放开机后无声音输出的问题。
1. 检查功放的电源线路是否连接正常,检查电源开关是否打开,并确保电源线路无故障。
2. 检查扬声器线路是否连接正常,检查扬声器是否损坏或线路是否短路,若有问题需进行修复或更换。
3. 检查输入信号线路是否连接正常,检查音源设备是否正常工作,若有问题需进行修复或更换。
4. 检查功放的保护电路是否触发,可以通过检查保护电路元件(如保险丝)是否损坏来判断,若有问题需进行修复或更换。
先科SAST功放机修理1例根据用户提供信息,该机声音时有时无,偶尔有声音时,声音发闷,好似喇叭破损声,显示屏和各种转换功能正常。
故初步判断该机主电流应该不存在短路问题,多数为原件性能变差。
接好音频线,接通音源,通电初步观察,调节音量、高音、低音,音箱发声始终时高时低,并伴有爆破声,听起来很不舒服,不管换哪一种模式进行功放,效果都是一样,从而进一步判断为公共电路中有元件变质,引起放大倍数不够。
顺着这个思路,先依次检测四个大功率块各脚在位电压,正电压基本正常,拆下来测量电阻值,四只管子的性能基本一样,都在正常范围内,故排除该原件变质的可能性。
接下来测量了高低音、音量调节电阻,均正常。
再用分级试音法,依次从四大功率块积极不断向前级注入音源,一直到TL084CN1声音虽然不能调控,但是却很清爽,当将音频信号注入TL084CN2时,声音和故障现象类似,检测该脚相关原件,未发现异常,故判断故障多与TL084CN是否正常工作有关,于是在网上查找其工作原理及引脚功能(如右图)。
首先测量4脚电压,+12V,基本正常,测量11脚,只有—2V 左右,这与标称电压—12V相差太大,进而判断由于该电压不正常,不能让TL084CN 正常工作,才是出现本故障的根本原因。
顺着电路往-12V供电端依次查,发现该电压是主电源-12V主电源经过限流电阻,三极管5401稳压输出的(如右面简化图),测量A点,-12V,测B点,很低,约-2V,测Q基极,基本为0V,测Q性能,基本正常,查外围原件D1、D2,D1正反电阻值基本为0,换上D1(12V稳压管),开机测量B点,和TL084CN11脚,电压为-12V正常.再次往TL084CN2注入音源,此时音响发出的声音大而清脆,改将音源从各种功放模式输入端输入,整机工作正常。
功放维修手册一、引言功放(Power Amplifier)是音频设备中的重要组成部分,主要负责将音频信号放大,用于驱动扬声器或其他音响设备。
然而,由于长期使用、错误操作或其他因素,功放可能会出现各种故障。
本手册旨在帮助技术人员了解功放的基本原理,并提供一些常见故障的诊断和维修方法。
二、功放基本原理1. 功放分类根据电子管或晶体管的类型和工作方式,功放可以分为A类、B类、AB类和D类等不同类型。
每种类型有其独特的工作原理和特点。
2. 功放电路结构功放电路通常包括输入级、驱动级和输出级。
输入级将音频信号经过放大并进行适当处理后输送到驱动级,驱动级再将信号放大后送入输出级,最终通过输出级输出到扬声器或其他音响设备中。
3. 常见故障原因功放故障的原因可以是多方面的,常见的包括电路元件损坏、焊接松动、电源问题、过热等。
准确判断故障原因对于维修非常重要。
三、功放故障诊断与维修1. 故障检测工具在进行功放的维修之前,需要准备一些常用的工具和设备,例如万用表、示波器、烙铁等。
这些工具可以帮助检测和定位故障点。
2. 故障诊断步骤故障诊断是功放维修的关键步骤,下面是一般的诊断流程:a. 观察故障现象和条件:了解故障发生的具体情况,包括故障时的声音情况、烟雾、异味等。
b. 检查电源:确定电源问题是否导致功放故障,包括检查电源线是否连接良好、电源开关是否正常等。
c. 排除输入信号问题:检查输入信号线路和信号源是否正常工作。
d. 检查放大电路:使用工具检测放大电路中的电阻、电容、电感等元件是否损坏。
e. 检查输出级:检查输出电路中的晶体管或电子管是否损坏,是否存在短路或断路的情况。
f. 温度检测:检查功放在工作时的温度,避免过热导致故障。
3. 常见故障及解决方法在功放的维修过程中,可能会遇到一些常见的故障,以下是一些常见故障和解决方法的举例:a. 没有输出信号:可能是输出电路存在开路或短路的情况,需要检查输出电路中的元件。
功放专业维修知识点总结一、前言功放是音响系统中不可或缺的一部分,它负责将音频信号放大,并驱动扬声器发出声音。
由于功放处于长期使用中,或者由于各种因素导致故障,需要进行维修。
本文将从功放的基本原理、常见故障、维修步骤和维修技巧等方面进行总结和阐述,希望对从事功放维修工作的人员有所帮助。
二、功放的基本原理1.功放的结构功放一般由输入端、放大器、输出端和电源等部分组成。
输入端接收来自音源的信号,经过放大器放大后,传输到输出端,再经过输出端的连接,驱动扬声器发出声音。
这是一个简单的功放结构示意图。
2.功放的工作原理功放的工作原理是将输入信号经过放大器放大后输出。
放大器一般分为前级放大和后级放大。
前级放大主要是对音源信号进行放大和处理,后级放大则是对经过前级放大处理后的信号再次放大,达到驱动扬声器的功率输出。
三、功放的常见故障1.功放无声音输出这是功放故障中比较常见的一种情况。
造成功放无声音输出的原因可能有多种,比如功放电源故障、放大芯片损坏、输入端连接问题等。
2.功放有杂音或噪音功放在工作中出现杂音或噪音也是常见的故障,通常是由于输入端信号干扰、输出端连接不良、功放内部元件老化等原因造成的。
3.功放发热异常功放在工作中会产生一定的热量,但如果发现功放发热异常,比如热量过大、过热关机等情况,通常是由于功放内部散热不良、电源供电问题、输出端负载不匹配等原因引起的。
四、功放维修步骤1.故障检测在进行功放维修时,首先需要对功放进行全面的检测,确认故障现象和位置,可以通过示波器、信号发生器、电压表等专业仪器进行检测。
在检测中需要注意功放的输入端、放大器、输出端和电源等各个部分,逐一排查可能存在的故障。
2.故障定位在检测的基础上,进一步对故障进行定位。
比如确定具体哪个部分出现了问题,比如放大芯片、电容电阻、连接端子等。
通过仔细观察、实际检测和排除法,可以找到故障的具体位置。
3.故障修复定位到故障位置后,需要对故障进行修复。
功放机检修技巧功放机的前置板工作于低电压、小信号状态,故障几率相当低。
功放板则不同,它工作时,要受动态大电流的冲击,故障几率往往较高,再加上设计功率放大电路时,为了得到理想的频响和较高的共模抑制比,电路中广泛使用直耦方式,使得各级工作点相互牵连,这给判断故障范围带来了诸多不便。
在此,特向读者介绍两种检修A V功放机的特殊方法,即“对比检修法”和“模糊检修法”。
这两种方法简单易学,特别适应初学者。
1.对比检修法(简称对比法)何为对比检修法?众所周知,功放机均含左右两个声道,两声道的电路结构完全一样,彼此独立,对应元件在电路板上所呈现出的电阻及工作电压也几乎一致。
这样,当一个声道正常而另一个声道出现故障时,就可以通过测量故障声道的元件阻值或电压值,再与正常声道的对应元件相对比来查出故障。
利用此法时,要求了解电路的整体布局,分清元件所属的声道,并能找到两声道之间的对应元件。
2.模糊检修法(简称模糊法)所谓模糊检修法是指在不甚了解电路结构和工作原理的情况下,直接在电路板上测量元件的阻值来找到故障所在。
利用此法时应注意如下三点:第一,测量时,应本着先半导体元件,后电阻,再电容的顺序。
因为实践表明,半导体元件损坏率最高,其次是电阻(尤其是大电流区的电阻),再次是电容。
第二,测量半导体元件时,万用表最好置Ω×1挡,被测元件正反向电阻都很小时,就列为击穿嫌疑对象,而那些在Ω×1挡上正反向电阻都很大的元件就列为断路嫌疑对象,再进一步脱机测量。
第三,在路测量电阻值时,只要测量值大于标称值,就应将其列入损坏嫌疑对象,再脱机查证。
利用模糊法很容易查出那些击穿程度较严重的半导体元件和电容,以及那些断路的半导体元件及电阻。
目前,绝大多数A V功放机未附电路图,在无图纸的情况下,要想完全理清电路是比较困难的:故采用对比法和模糊法会起到事半功倍的效果。
功放故障检修简易法--------------------------------------------------------------------------------1、把功放部分的电源电压降低,比如:功放部分电压是正负电压45V的就用正负20V 电压来检修,这样比较安全。
定压功放机维修思路
维修定压功放机的思路如下:
1. 检查电源:首先检查功放机的电源线和插头,确保连接稳固。
如果发现线路故障或插头损坏,及时更换或修复。
2. 检查保险丝:检查功放机内部的保险丝,如果发现保险丝烧坏,需要更换合适的保险丝。
3. 检查喇叭连接:检查喇叭连接电缆是否松动或损坏,如果发现有问题,需要重新连接或更换
电缆。
4. 检查散热系统:检查功放机的散热器是否有堵塞或积尘,清理散热器,保证散热系统正常工作。
5. 检查输入和输出端子:检查功放机的输入和输出端子是否松动或氧化,如果发现有问题,需
要重新连接或清理端子。
6. 检查电子元件:使用万用表等测试工具检查功放机内部的电子元件,如电容、电阻、晶体管等,如果发现有损坏的元件,需要进行更换。
7. 测试功率输出:使用音频信号源和示波器等测试工具,输入音频信号并观察输出波形,根据
输出情况判断功放机是否正常工作。
如果输出波形不正常,需要进一步查找原因,可能是电子
元件故障或其他部件损坏。
8. 修复或更换故障组件:根据检查结果,修复或更换故障的电子元件、线路等,确保定压功放
机恢复正常工作。
9. 进行功能验证:在维修完成后,对定压功放机进行功能验证,确保各项功能和参数都能正常
运行。
10. 清洁和整理:在维修完成后,对定压功放机进行清洁和整理,保持外观整洁。
音响功放机常见故障维修方法功放,即功率放大器,俗称“扩音机”,是音响系统中最基本的设备,它的任务是把来自信号源(专业音响系统中则是来自调音台)的微弱电信号进行放大以驱动扬声器发出声音。
简单来说,功放的作用,就是把来自音源或前级放大器的弱信号放大,推动音响放声。
一套良好的音响系统,功放的作用功不可没。
时至今日,功放在我们生活中的用途已经非常广泛,在功放的使用过程中出现一些小故障是在所难免的,这个时候,如果你掌握了一些功放故障维修方面的知识,就不会束手无策了。
下面就给大家介绍一些功放维修常用的方法,也让大家对功放有进一步的了解。
故障一:整机不工作——通电后放大器无任何显示,各功能键均失效,也无任何声音。
首先应检查电源电路。
接通电源,用万用表测量电源插头两端的直流电阻值,正常时几百欧的电阻值。
如果差距太大,且电源变压器严重发热,说明电源变压器的初级回路有局部短路处;如果无穷大,应检查变压器初级绕组是不是开路、保险丝有没有熔断、插头和电源线间有没有断线。
故障二:音轻——即音频信号在放大传输过程中,因某个放大级放大量变化或在某个环节被衰减,使放大器的输出功率变小或增益下降。
可用替换的办法先检查音箱和信号源和是否正常。
然后检查控制电位器和各类转换开关,看音量能不能变大。
如果都正常,那就看故障是在前级还是后级电路。
对于某一个声道音轻,可将其前级电路输出的信号交换输入到另一声道的后级电路,如果音箱的声音大小不变,则故障在后级电路。
故障三:噪声大——放大器的噪声有感应噪声、爆裂声、交流声和白噪声等。
检修时,应先看噪声来自于前级还是后级电路。
可取下前/后级的信号连接插头,如果噪声明显变小,说明故障在前级电路;相反,故障在后级电路。
交流声是指听感低沉、单调而稳定的100Hz交流哼声,主要是电源部分滤波不良所致,应着重检查滤波、电源整流和稳压元件是不是损坏。
前、后级放大电路电源端的退耦电容虚焊或失效,也会产生一种类似交流声的低频振荡噪声。
功放出现故障时的原因及排除方法
无电
检查电源线至保险管是否通,是否电源线断或保险管接触不良,保险管烧断→即检查功放整流电源的整流桥或电解等元器件是否坏,如整流二极管或桥堆坏换上好的元件再检查其它线路,例如功率放大管等。
信号电平指示灯闪烁正常,但无声音输出
先检查喇叭单元是否正常,如正常,即检查喇叭引线正常,即检查接线端接触良好,正常,即开机箱目测或耳听有无听到或看到输出继电器是否吸合,如果吸合正常,(如有万能表)即测量继电器的前输入端与输出端是否直通,如不通即继电器内的触点氧化或打火造成绩炭,即换继电器正常。
电源灯指示正常无声音输出,但听到输出继电器吸合声。
功放机功放电路不能开机的故障维修过程
1.大多数功放都是损坏一个声道,很少同时损坏双声道的。
更换元件前,先将损坏
声道的半导体元件、功放管e极反馈电阻等仔细检查一遍。
将损坏元件更换后,再测量功
放管、激励管等各极对地阻值,其阻值如果与正常声道各对应点阻值不一致则再仔细测量
电阻、电容是否有损坏。
2. 电路如图所示。
将功放管、VT11、VT12集电极断开,各串接一只100Ω/1W以上http
电阻。
断开信号源,将音量关至最小。
开机,测量中点输出对地电压应小于0.5V,若偏差过大应继续检查前级。
3.测量两功放管基极偏压应在O.2V~0.4V之间,并基本对称(偏压过小容易造成低音量时失真,偏压过大易造成静态电流过大,音量稍大即易烧功放管)。
偏差过大继续检查前级,调整VT8基极偏置电阻。
4.测量功放管集电极串联的100Ω电阻两端压降应小于1V,压降过大说明静态电流过大,继续检查前级。
5.不接信号源情况下,将音量电位器开最大,重复2、3、1检查步骤,如果电压浮动过大,说明存在自激现象,检查自激来源。
6.将音量电位器关最小,接上信号源,监测中点对地电压,将音量电位器瞬间开最大,再瞬间减小,中点电压应迅速降至0.5V。
如果中点电压恢复缓慢,使用时间不长就容易烧毁功放管,应重点检查电容。
7.通过以上各点检查均符合要求时,可去掉VT11、功放管串接的100Ω电阻,将集电极
焊接原电路,接上音箱,音量开到2/3,试机半小时功放管低于40℃即可交付使用。
国产功放机故障维修技巧
1:故障现象奇声AV-737功放,在播放中途,有时自动进入杜比序列噪音测试
状态,按TEST键能退出测试。测试模式正确,其它功能正常。
分析与检修 故障出现时,测M69032P的{23}脚低电平,{24}、{25}脚按
00、01、10、11状态循环变化,说明序列测试控制电路正常,故障应在TEST触
发电路。怀疑TEST开关不良,更换新的轻触开关,故障依旧。又怀疑TC4013
不良,更换之,还是一样。细查TC4013外围电路(如图2所示),发现原理图中
TEST开关旁的抗干扰电容为4.7μF,而实际使用的是0.027μF,是否厂家插错
元件?试换4.7μF,发现TEST按键反应迟钝(当按下、放松之间的时间太短时,
操作无效),不过故障出现的概率降低很多,但依然存在,说明元件是厂家进行
的后期改动。在原理图上分析来分析去,均未发现异常,检修陷入了困境,无奈
中怀疑排线不良,检查时不禁豁然明朗:TEST控制电平从STPB-11到STPA-11
再经STPB-8到STPA-8,才到杜比解码板上的TC4013的③脚,中音经过两组
排线和弯弯曲曲的铜箔线。传输距离远,受干扰的机会非常多,而抗干扰电容又
远离TC4013的③脚CLK端,致使线路感应的干扰杂波很容易窜入触发器的控制
端,引起误触发,自动进入序列噪声测试。在TC4013的③脚就近对地加装一
0.027μF电容,开机进行长时间播放试验,均正常,故障排除。
2: 奇声AV-737功放故障现象与CD组合,连好信号线,插上电源,功放进入
等待状态。若先打开CD电源,后开功放,则功放所有功能键均失效(包括遥控),
出现死机故障。此时单独拔下AV-737的电源插头,等待几秒钟再插,开机一切
正常。若每次先打开AV-737功放电源,再开CD,则不会出现上述故障。
分析与检修 在故障出现时,测待机供电正常,查CPU1997(或9800)的{64}、
{46}脚(电源端)5V电源正常,{32}、{44}脚(地端)接地正常。按电源开关键,
CPU{28}脚(POWER)控制输出端无变化。AV-737的电源开关方式为轻触式按键控
制开关,当它被接通时,CPU即接到开机指令,其{28}脚输出高电平,控制继电
器吸合,接通整机电源。据故障现象和测量数据判断,AV-737抗干扰能力较差,
因受CD机开机时产生的各种噪波干扰而出现CPU死锁。拔下其电源插头再插上,
相当于给CPU重新复位,所以能正常工作。
AV-737所受干扰不外乎电源干扰和信号输入端干扰两种。根据经验,电源
电路滤波不良或其它原因,最易引起上述故障。于是先查电源电路,反复拔插
AV-737的电源插头或故意使其接触不良,人为产生电源噪波进行干扰,反复许
多次,才偶尔出现一次死机。查CPU供电路各元件正常,加大电源滤波电容,并
在CPU{46}脚附近增加0.01μF电容一个,以便滤除高频干扰,试机,故障依旧。
又在电源变压器初级增加滤波网络,仍然无效。由此说明引起CPU死锁的干扰脉
冲不是从电源窜入的。
排除了电源干扰之后,还得考虑从音频输入端窜入的干扰。查CD音频输出
端,在开机瞬间有较大幅度的尖锋脉冲输出(很多CD机均有此现象)。拔除CD
到AV-737所有的信号连线,试机果然正常。于是顺藤摸瓜,检查功放的输入选
择电路。奇声AV-737所附的电原理图中,由于篇幅有限,输入选择电路只简单
地画了一个象征性的开关选择电路,而实际是电子开关选通电路(如图1所示)。
仔细检查,发现电子开关集成电路TC4052的电源地与音频信号地相连,同时又
通过其A、B电平控制线的屏蔽线与CPU的地相连。拔下SIPA-3插头,试机,
没有出现上述故障,说明干扰信号是通过此屏蔽线窜入CPU电路的。从整机原理
分析,此屏蔽线只是起A、B控制线的屏蔽作用,避免控制电平受到干扰而自动
切换输入选择。于是,在图1中的“×”处断开屏蔽线与音频信号地相连接的铜
箔,插好SIPA-3插头,试机,故障排除。多台出现此故障的AV-370功放经过
这样修理后,至今工作正常。
