抽油机基础知识培训34页PPT

第二节 游梁式抽油机
一级保养的内容 :
调整:（1）检查刹车片磨损情况，并调整张合度。
第二节 游梁式抽油机
一级保养的内容 :
2、调整皮带 松紧度。
应当在皮带的 中间部位下压 或翻转进行松 紧度的调试
第二节 游梁式抽油机
一级保养的内容 :
（3）检查减速箱齿轮有无损坏、破裂等伤痕。
第二节 游梁式抽油机
第二节
抽油机平衡方式
气动平衡抽油机
游梁式抽油机
游梁平衡抽油机
第二节 游梁式抽油机
抽油机平衡方式
复合平衡抽油机
曲柄平衡抽油机
第二节 游梁式抽油机
按结构分类
前置式抽油机
偏轮式抽油机
第二节 游梁式抽油机
按结构分类
矮型异相抽油机
摆杆式抽油机
第二节 游梁式抽油机
按结构分类
调径变矩式抽油机
下偏杠铃式抽油机
第二节 游梁式抽油机
二、曲柄销在曲柄圆孔内松动或轴向外移拔出
左旋 (反扣)
右旋 (常用)
第二节 游梁式抽油机
二、曲柄销在曲柄圆孔内松动或轴向外移拔出
测剪刀差
调冲程
假设此机为砸井口型,则面对抽油机时,右侧的曲柄销子应为正扣, 因为冕形螺母从上向下运动,即以顺时针运行,如果销子为正扣,则螺母越转越紧,反之则会松. 另一侧则相反,而为反扣.而如果机型为挑井口式,则两侧销子的螺纹正好与此时相反.
▪ 4．抽油杆与液柱的惯性力；
▪ 5．由于抽油杆的弹性而引起的振动力；
▪ 6．由于液体和柱塞运动不一致或泵未充满等因素引 起的冲击载荷。
▪
有时把前两种载荷统称为“静载荷”。把后三种载荷
统称为“动载荷”。
第二节 游梁式抽油机

油机 。该种抽油机的曲柄销与曲柄轴孔中心
连线对于曲柄自身的轴线有一个偏置角，并且
当悬点位于上、下死点时，连杆间存在一个极
位夹角，这种结构形式使得平衡块扭矩曲线的
相位提前，从而使得净扭矩曲线比较平坦，而
且可在一定程度上消除负扭矩，因而使电动机
电流波动减小，能量损失减少，抽油机地面效
率提高。
.
8
异相抽油机
100 0～3
100 0～4.2
140 0～5.4
0～12 15×2
0～8 15×2
0～8 30×2
8.6 9323×2022×8707
10.4 9323×2022×8707
12 11920×1780×20
.
18
调径变矩系列节能抽油机
游梁实现偏置平衡，结构新颖。 调整简单易行。驴头上死点时配 重箱接近地面。很容易加减配重箱中 小平衡块。 平衡性好，针对载荷峰值位置精 确调整平衡。 调冲程时将游梁与支架锁住，改 变了过去调冲程作业安全性差、劳动 强度大并需吊车等辅助作业的现状。 中小型机采用后置式结构，大型 机采用前置式结构。
作状态，从而加强抽油机的平衡效果，
实现. 节能意图。
13
双驴头抽油机
机型
Unit Size CYJS6-3-18HB CYJS6-3-26HB CYJS8-3-26HB CYJS8-3-37HB CYJS10-3-37HB CYJS10-4.2-37HB CYJS10-4.2-53HB CYJS10-5-37HB CYJS10-5-48HB CYJS10-5-73HB CYJS12-5-48HB CYJS12-5-53HB CYJS12-5-73HB
而大轮通过前钢丝绳与光杆相连。由于大小

2021/3/7
CHENLI
26
双驴头抽油机
通过改变抽油机扭矩因数的变 化规律来加强平衡效果，达到节能 目的。它是以常规机为基础模型， 对其四杆机构进行了关键性的技术 变革，采用了特殊曲线型的游梁后 臂、游梁与横梁之间采用柔性连接 结构，以得到摇杆（游梁后臂）长 度、连杆长度随曲柄转角的变化而 变化的特殊四杆机构，即"变参数四 杆机构"，形成了一种能适应采油实 际工况的新型动力传动的抽油机主 结构。
相同点 用抽油杆将地面动 图
力传递给井下泵
2021/3/7
游梁式抽油机井有杆泵采油是目前我国最广泛应用的 采油方式，大约有80%以上的油井采油采用该举升方式。
CHENLI
7
有杆泵采油
典型杆驱往复泵抽油系统 统
典型杆驱螺杆泵抽油系
2021/3/7
CHENLI
8
游梁式抽油机井有杆泵采油
抽油装置
（由抽油机、抽油杆和抽油泵所组成的抽油系统）
①使曲柄中心轴承与连杆和游梁的连接销(横梁 轴)不在一条垂线上； ②使曲柄平衡重的中心线与曲柄中心线之间有 一相位角θ。
其结构就导致了曲柄上冲程转角大于190。, 下冲程小于170。，使上冲程驴头悬点运动速度 较下冲程慢，•相应地降低了上冲程悬点的加速 度，从而降低了上冲程悬点的惯性载荷。 ❖ 优点：
丝绳与光杆相连。由于大小轮是固联在一起的，因此通过钢丝绳的软传动，实现
了将减速器的旋转运动转变为提升光杆的上下垂直运动，天轮的小轮轮廓采用渐
开线形状。为方便修井作业，本机两前轮采取左右对称布置，修井时不需进行让
井作业，极大地方便了油井的维修。
节能原理：由于天轮部件的小轮轮廓是采用渐开线形状，它的向径大小与

柄；14－减速箱；15－动力机
9
10
游梁式抽油机抽油装置
抽油机：
（电能转化为机械能的地面设备）
组成
游梁－连杆－曲柄机构(称为四连杆机构) 减速箱（减速机构） 动力设备 辅助装置等
工作时，动力机将高速旋转运动通过皮带和减速箱 工 传给曲柄轴，带动曲柄作低速旋转。曲柄通过连杆
作
原 经横梁带动游梁作上下摆动。挂在驴头上的悬绳器 理 便带动抽油杆柱作往复运动。
❖ 游梁式抽油机分类 按结构可分为普通型或常规型、前置
型、异相型等类。 ❖ 1 普通型抽油机（后置型抽油机）
支架在游梁中间，驴头和曲柄连杆在 两端，上下冲程运行时间相等。（连杆机 构位于支架的后面）
18
❖2•前置型抽油机 （连杆机构位于支架的前边）多
采用气动平衡。 上冲程气体膨胀，帮助抽油机作
功；下冲程气体被压缩，储藏能量。
动力机的功率与常规式抽油机比 较可选用小一规格的电动机。当偏置 角设计成可调结构时，其节能高效区 可适应不同的井况，并可节约能源1015%。
21
油机基础知识
1
目录
一、抽油机的种类 二、抽油机结构及工作原理 三、抽油机操作规程及日常检查 四、抽油机常见故障判断及处理方法
2

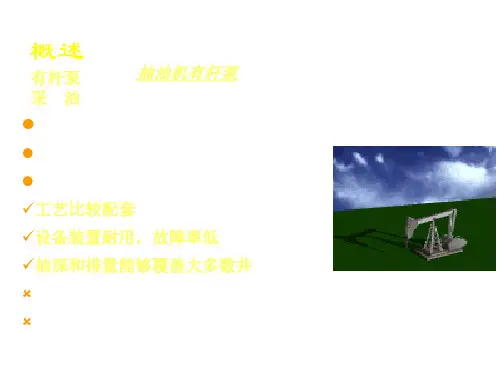

一 概述
（一）抽油机采油法出现原因
1）自喷转采，能量逐渐下降； 2）低压油层或稠油井，不足以自喷； 3）低产油井，不能满足产量的要求； 4）注水油田后期，不能满足产量的要求。
从地面注入高压气体将井内原油 举升到地面的方法。
机
气举采油
械
采
油
深泵采油
有杆泵采油
利用安装在井下的深
无杆泵采油
井泵将井下原油举升
到地面的方法。

第一部分 基本概念
20、液击：抽油泵在上冲程中，当泵腔内被液体完全充满时，泵腔顶部就会形成低压气顶，下冲 程时柱塞底部与泵内液体接触的瞬间压力突然升高产生振动的工况现象，其对抽油系统危害较大。 21、柱塞配合间隙（查一下1、2、3级泵间隙）：柱塞外径与泵筒内径（或衬套）之间的配合间隙。 22、冲程：一般来说抽油机在抽油杆光杆上、下死点之间相应位置的距离叫冲程。 23、冲次：抽油机井驴头每分钟上、下活动的次数叫冲次。 24、沉没度：指抽油泵固定阀到抽油井动液面之间的距离，即泵沉没在动液面以下的深度。沉没 度过小，会降低泵的充满系数，降低产油量。沉没度过大则会增加抽油机负荷。一般原油粘度愈 大，流动阻力愈大，要求沉没度愈大，相反则要求小。
卸载过程
抽油机光杆达到上死点后不在上行，受往复运动的作用抽油杆开始下行，这 时作用在悬点上的力只有杆在液体里的重力↓及柱塞向下的摩擦阻力↑，此时在增 载过程中杆形成的弹性变形逐渐减少消失，但柱塞在这过程中并没有开始下行。
下行程
当抽油杆弹性变形消失后，柱塞在自重及加重杆向下的重力作用下克服摩 擦阻力开始向下运动，此时游动凡尔打开、固定凡尔关闭，抽油泵完成排液过 程。
第一部分 基本概念
10、抽油泵分类：按抽油泵在井内安装方式不同，可分为管式泵和杆式泵两种。 11、抽油泵的工作原理：抽吸过程中，柱塞在泵筒内随抽油杆做上、下往复运动。上冲程时， 游动阀关闭，固定阀打开，井内液体排出；下冲程时，固定阀关闭，游动阀开启，液体进入泵 筒；柱塞不断上下往复运动，将井内液体不断抽吸到地面。 12、抽油杆型号的意义：如CYG25/D7620，CYG-抽油杆代号，25-杆体直径，单位：mm，D-抽油 杆等级，7620-抽油杆长度。 13、抽油杆等级及其应用：抽油杆有C、D、K三个等级。C级杆用于轻、中负荷的油井；D级杆用 于中、重负荷的油井；K级杆用于有腐蚀性的油井。

电机功率
Prime Movor （kW）
整机重量
Total Weight （kg）
CYJY4-2.5-13HB CYJY5-3-26HB CYJY6-2.5-26HB
40
13 26
50
60 80
9，7，5 8，6，4
2.5，2，1.6
11 18.5 22
11000 14000 12315
3，2.5. 2
渐开线天轮抽油机
机 型
Unit Size
额定悬点载荷
Polished Rod Capacity （kN）
减速器额定扭矩
Reducer Rating （kN.m）
冲 次
frequency of stroke （min-1）
冲程
Stroke Length （m）
电机功率
Prime Movor （kW）
B:曲柄平衡
Q:气动平衡
减速箱曲柄最大允许扭矩,千牛.米 光杆最大冲程,米 悬点最大载荷,104牛 游梁式抽油机系列代号
常用的抽油机技术参数
额定悬点载荷
机 型
Unit Size
Polished Rod Capacity
（kN）
减速器额定扭矩
Reducer Rating （kN.m）
冲 次
Frequency of Stroke （min-1）
1.5. ,1.1. ,0.9 2.5. 2.1,1.8 2.5. 2.1. 1.8 3，2.5，2.1 3，2.5，2.1 3，2.5，2.1
5.5 18.5 22 30 37 45
5430
CYJ6-2.5-26HB
CYJ8-2.5-26HB CYJ8-3-37HB CYJ10-3-37HB CYJ10-3-53HB

D=32,K=1.16; D=38,K=1.63; D=44,K=2.19; D=56,K=3.54。
3. 抽油泵类型和结构
• 按抽油泵在油管中的固定方式分为：
管式泵和杆式泵两大类型。
• 按抽油泵泵筒结构又分为
整筒泵和组合泵（衬套泵）。
1）管式泵
泵筒连接在油管下部下入井中，然后投入可打捞
的固定阀装置（有的固定阀直接连接在泵筒下部随 油管下入）；
为了满足高含水、稠油、高含蜡、含腐蚀介质以及深井和和斜井采油的 需要
3、抽油杆柱 附属器具：
光杆 位于抽油杆最上端，其作用是连接驴头钢丝绳与井下抽 油杆，并同井口盘根配合密封抽油井口。 加重杆 用于大泵抽油、稠油井和深井，抽油杆柱的下部采 用加重杆，防止抽油杆柱下部发生纵向弯曲，减少抽油杆的断 脱事故。 抽油杆扶正器 用于斜井和丛式井，使抽油杆处于油管中心， 不直接与油管接触，减少抽油杆的磨损、振动和弯曲。
⑴.泵的工作原理
抽油泵主要由泵筒（外筒＋衬衣套）、柱 塞、固定阀和游动阀四部分组成。
柱塞上下运动一次称一个冲程，也称一个抽 汲周期。一个周期完成进液和排液过程。
1）上冲程
抽油杆带动活塞向上运动： a.泵内压力下降， 游动凡尔关闭， 井口排液。 b.固定凡尔打开泵内吸油。 c.抽油杆加载拉伸。 d.油管缩短
气动平衡。
我国游梁式抽油机型号表示法 例：CYJQ12-5-73HB
➢彩南常规机型介绍
型号
厂家
冲程级别 冲次级别 皮带型号
CYJQ12-5-48(53)HY 三机厂12型 5、4.2、3.4 4、5、6 6L5V-6500
CYJQ12-5-53HY(Ⅱ) 三机厂12型 5、4.2、3.4 4、5、6 6L5V-6600/6500
