关于加速传感器原理的介绍及应用领域

加速传感器工作原理及架构飞思卡尔传感器产品主要分为三大部分：惯性传感器、压力传感器与安全和报警IC。

其中，惯性传感器即为加速传感器，可以用于侦测倾斜、振动及撞击，因此可以用在汽车乘客安全、振动监控、运动诊断、防盗装置、电器平衡、地震检测、倾角/倾斜仪及便携式电子设备中。

加速传感器可用来侦测X、Y、Z轴方向的加速度，以类比电压来表示所侦测的加速度的大小，在IC内部主要由双芯片构成，即重力感测单元（负责加速度的侦测）与控制IC单元（负责信号处理）。

双芯片可以分开安置也可以叠放处理。

由图1可知，X轴或Z轴的重力检测单元将检测到的加速度变化量信号送到电荷积分器做积分运算，而后进行取样、保持及信号放大处理，最后用低通滤波器滤除高频噪音，在温度补偿处理后即可输出加速度信息。

此输出之类比电压与侦测的加速度值会维持线性比例的特性，不会受到温度的影响。

为了说明X轴向g感测单元的感测原理，先来回顾电容的物理特性：电容值的大小与电极板的面积大小成正比，和电极板的间隔距离成反比。

g感测单元即利用电容的原理设计出来的，在图2中左上角的小区块可以看到，蓝色的部分代表可移动的电极板，而在蓝色电极板的上方左偏置与下方右偏置板块则是固定的电极板，此时蓝色电极板与左右偏置板形成两个电容，当蓝色电极板因加速度的影响而改变与左右偏置板的间隔，则使得电容值改变进而促使电容电压值的改变，因此可借此特性计算出加速度的大小。

Z 轴向垂直g感测单元的感测原理与X轴向g感测单元的感测原理相同，只是架构有所差异。

如图3所示，红色的震动块代表可移动的电极板，而绿色的顶板与蓝色的底板则是固定的极板。

当红色的极板因为加速度的影响而改变与上下极板的间隔，则将产生电容值的改变。

因此，可借此特性计算出此加速度的大小。

图3中黑色的部分为弹簧装置，用来缓冲可移动电极板的移动。

图4为4 X轴向g单元的SEM照片，显示了g感测单元的架构，可移动极板在两个固定极板间左右移动，由可移动极板与固定极板组成的指状结构是显而易见的。

压电式传感器的应用——压电式加速度传感器目录一、摘要.......................................二、引言.......................................三、关键词.....................................四、压电式加速传感器原理.......................五、压电式加速传感器构成.......................六、压电式加速度传感器的灵敏度....................七、等效电路...................................八、应用背景及实例.............................九、总结.......................................一、摘要压电式加速传感器是压电式传感器中应用最广泛的传感器之一。

近年来压电式加速传感器得到了较大的发展，本文重点讲解了压电式加速传感器的原理及构成元件，并对压电式传感器在实际生产生活中的应用做介绍。

二、引言压电效应（piezo electric effect）是由居里兄弟皮尔（P·Curie）与杰克斯（J·Curie）在1880年发现的。

1880年杰克斯在实验室发现了压电性。

起先，皮尔致力于焦电现象（pyroelectriceffect）与晶体对称性关系的研究，后来兄弟俩却发现，在某一类晶体中施以压力会有电性产生。

他们又系统的研究了施压方向与电场强度间的关系，及预测某类晶体具有压电效应。

经他们实验而发现，具有压电性的材料有：闪锌矿、钠氯酸盐、电气石、石英、酒石酸、蔗糖、方硼石、异极矿、黄晶及若歇尔盐。

这些晶体都具有各向异性结构，各向同性材料是不会产生压电性的。

（摘自百度百科）三、关键词压电式加速传感器、压电原理、压电效应、石英、压电陶瓷等。

加速传感器的工作原理
加速传感器是一种用于测量物体加速度的传感器。

它通过检测物体的加速度变化来提供有关物体运动状态的信息。

加速传感器的工作原理基于质量加速度和惯性原理。

加速传感器通常由质量和弹簧组成，当物体发生加速度变化时，质量会随之移动。

其工作过程可以分为静态和动态两个阶段。

在静态阶段，当物体处于静止状态时，质量受到弹簧的力平衡。

弹簧的压缩或拉伸力与质量的重力相平衡，使得系统保持平衡。

在动态阶段，当物体发生加速度变化时，质量会相对于弹簧发生位移。

此时，弹簧不再能够保持力平衡，产生一个反向力，这个反向力表示物体所受的加速度。

该反向力通过电子元件转换为电信号，可以进一步处理和解读。

加速传感器的测量范围通常由设计参数来确定，比如最大可测量加速度、灵敏度和分辨率。

灵敏度指的是传感器能够检测到的最小加速度变化。

分辨率则表示传感器能够辨别的最小加速度单位。

加速传感器广泛应用于许多领域，如运动控制、车辆安全和航空航天等。

它们在测量和监测物体的加速度、振动和冲击等方面发挥着重要作用。

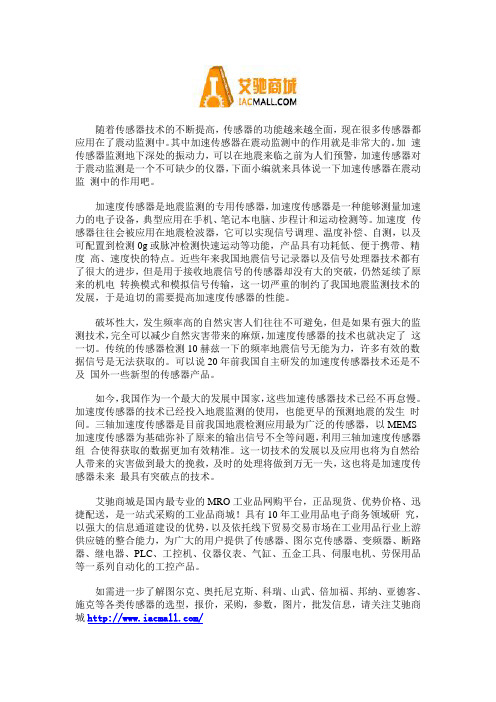

随着传感器技术的不断提高，传感器的功能越来越全面，现在很多传感器都应用在了震动监测中。

其中加速传感器在震动监测中的作用就是非常大的。

加速传感器监测地下深处的振动力，可以在地震来临之前为人们预警，加速传感器对于震动监测是一个不可缺少的仪器，下面小编就来具体说一下加速传感器在震动监测中的作用吧。

加速度传感器是地震监测的专用传感器，加速度传感器是一种能够测量加速力的电子设备，典型应用在手机、笔记本电脑、步程计和运动检测等。

加速度传感器往往会被应用在地震检波器，它可以实现信号调理、温度补偿、自测，以及可配置到检测0g或脉冲检测快速运动等功能，产品具有功耗低、便于携带、精度高、速度快的特点。

近些年来我国地震信号记录器以及信号处理器技术都有了很大的进步，但是用于接收地震信号的传感器却没有大的突破，仍然延续了原来的机电转换模式和模拟信号传输，这一切严重的制约了我国地震监测技术的发展，于是迫切的需要提高加速度传感器的性能。

破坏性大，发生频率高的自然灾害人们往往不可避免，但是如果有强大的监测技术，完全可以减少自然灾害带来的麻烦，加速度传感器的技术也就决定了这一切。

传统的传感器检测10赫兹一下的频率地震信号无能为力，许多有效的数据信号是无法获取的。

可以说20年前我国自主研发的加速度传感器技术还是不及国外一些新型的传感器产品。

如今，我国作为一个最大的发展中国家，这些加速传感器技术已经不再怠慢。

加速度传感器的技术已经投入地震监测的使用，也能更早的预测地震的发生时间。

三轴加速度传感器是目前我国地震检测应用最为广泛的传感器，以MEMS 加速度传感器为基础弥补了原来的输出信号不全等问题，利用三轴加速度传感器组合使得获取的数据更加有效精准。

这一切技术的发展以及应用也将为自然给人带来的灾害做到最大的挽救，及时的处理将做到万无一失，这也将是加速度传感器未来最具有突破点的技术。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

汽车各类传感器的结构介绍与工作原理解析在现代社会，传感器的应用已经渗透到人类的生活中。

传感器是一种常见的装置，主要起到转换信息形式的作用，大多把其他形式的信号转换为更好检测和监控的电信号。

汽车传感器作为汽车电子控制系统的信息源，把汽车运行中各种工况信息转化成电讯号输送给中央控制单元，才能使发动机处于最佳工作状态。

发动机、底盘、车身的控制系统，另外还有导航系统都是汽车传感器可以发挥作用的位置；汽车传感器还可检测汽车运行的状态，提高驾驶的安全性、舒适性。

汽车中的传感器按测量对象可分为温度、压力、流量、气体浓度、速度、光亮度、距离等。

以应用区域来分，又可分为作用于发动机、底盘、车身、导航系统等。

按输出信号，有模拟式的也有数字式的。

按功能分，有控制汽车运行状态的，也有检测汽车性能及工作状态的。

下面我们就按功能分别具体介绍汽车控制用传感器以及汽车性能检测传感器。

一、汽车控制用传感器1、发动机控制系统用传感器流量传感器汽车中的流量传感器大多测发动机空气流量和燃料流量，它能将流量转换成电信号。

其中空气流量传感器应用更多，主要用于监测发动机的燃烧条件、起动、点火等，并为计算供油量提供依据。

按原理分为体积型、质量型流量计，按结构分为热膜式、热线式、翼片式、卡门旋涡式流量计。

翼片式流量计测量精度低且要温度补偿；热线式和热膜式测量精度高，无需温度补偿。

总的来说，热膜式流量计因为较小的体积，更受工业化生产的青睐。

2、压力传感器压力传感器主要以力学信号为媒介，把流量等参数与电信号联系起来，可测量发动机的进气压力、气缸压力、大气压、油压等，常用压力传感器可分为电容式、半导体压阻式、差动变压器式和表面弹性波式。

电容式多检测负压、液压、气压，可测 20～100kPa 的压力，动态响应快速敏捷，能抵御恶劣工作条件；压阻式需要另设温度补偿电路，它常用于工业生产；相对于差动变压器式不稳定的数字输出，表面弹性波式表现最优异，它小巧节能、灵敏可靠，受温度影响小。

加速度传感器介绍加速度传感器的简述北京航空航天⼤学仪器科学与光电⼯程学院夏伟强1.加速度传感器的意义加速度传感器是⼀种能够测量加速⼒的电⼦设备，⼴泛⽤于航空航天、武器系统、汽车、消费电⼦等。

通过加速度的测量，可以了解运动物体的运动状态。

可应⽤在控制，⼿柄振动和摇晃，仪器仪表，汽车制动启动检测，地震检测，报警系统，玩具，结构物、环境监视，⼯程测振、地质勘探、铁路、桥梁、⼤坝的振动测试与分析；⿏标，⾼层建筑结构动态特性和安全保卫振动侦察上。

2.加速度传感器的⼯作原理根据⽜顿第⼆定律：A(加速度)=F(⼒)/M(质量)。

只需测量作⽤⼒F就可以得到已知质量物体的加速度。

利⽤电磁⼒平衡这个⼒，就可以得到作⽤⼒与电流（电压）的对应关系，通过这个简单的原理来设计加速度传感器。

本质是通过作⽤⼒造成传感器内部敏感元件发⽣变形，通过测量其变形量并⽤相关电路转化成电压输出，得到相应的加速度信号。

3.加速度传感器主要技术指标a）量程。

⽐如测量车辆运动只需⼏⼗个g量程，但是测量武器系统的侵彻指标，就需要传感器的量程达10万g甚⾄更⼤。

b）灵敏度。

⼀般来说，越灵敏越好。

越灵敏的传感器对⼀定范围内的加速度变化更敏感，输出电压的变化也越⼤，这样就⽐较容易测量，从⽽获得更精确的测量值。

c）带宽。

主要指传感器可测量的有效频带。

对于⼀般只要测量倾⾓的应⽤，50HZ的带宽应该⾜够了，但是对于需要进⾏动态性能，⽐如振动，你会需要⼀个具有上百HZ带宽的传感器。

4.加速度传感器发展现状及发展趋势市场上占统治地位的加速度传感器是压电式、压阻式、电容式、谐振式等。

压阻式加速度传感器具有加⼯⼯艺简单，测量⽅法易⾏，等优点。

但是，温度效应严重，⼯作温度范围窄，并且灵敏度低，⼀般只有1mg左右，要继续提⾼灵敏度难度很⼤。

压电式加速度计信噪⽐⾼，灵敏度⾼，结构简单，但是信号处理电路较复杂，存在零漂现象不可避免，并且回零慢，不适宜连续测试。

微电容式加速度计具有结构简单、灵敏度⾼、动态特性好、抗过载能⼒⼤，易于集成，不易受温度影响，功耗低，但是，存在输出特性的⾮线性、寄⽣电容、分布电容对灵敏度的影响，以及信号处理电路复杂等问题。

电容式加速度传感器的工作原理1. 电容式加速度传感器简介说到电容式加速度传感器，咱们先从头说起。

这玩意儿可不简单，它其实是个测量加速度的神器，能帮助我们搞清楚物体在加速过程中的表现。

加速度呢，就是物体速度变化的快慢程度。

比如说你在坐车，车子一加速，你的身体就会有种被推向后面的感觉，这就是加速度在作怪。

电容式加速度传感器的工作原理就像是一个超聪明的“小侦探”，专门负责侦测这种加速度的变化，告诉我们车子到底是加速了还是减速了。

2. 工作原理2.1 电容器的基本概念先来聊聊什么是电容器吧。

你可以把电容器想象成一个小小的储能罐，专门用来存储电荷。

它有两个平行的电极，电荷就存储在这两个电极之间。

当这两个电极之间的距离发生变化，电容器的储能能力也会跟着变化。

这样一来，电容器的电容值就变了。

这就是电容器的基本原理。

2.2 电容式加速度传感器的工作方式好了，咱们回到电容式加速度传感器。

它是如何利用电容器的原理来检测加速度的呢？其实挺有趣的。

想象一下，在传感器的内部，有一个可以移动的电极和一个固定的电极。

当加速度发生时，这个可移动的电极会受到一个力的影响，从而移动。

这样一来，两个电极之间的距离就发生了变化。

这种距离的变化直接导致电容器的电容值发生变化。

而电容值的变化就被传感器的电子系统检测到，并且被转换成相应的电信号。

这个信号的强弱，就反映了加速度的大小。

就像你在打游戏的时候，游戏里的角色受到的加速度会影响它的动作一样，这些加速度传感器也能准确地告诉我们，现实世界里的物体正在经历什么样的加速度。

3. 应用实例3.1 在汽车中的应用说到电容式加速度传感器的应用，那真是无处不在。

举个例子，汽车里的电容式加速度传感器可谓是“身经百战”。

它们不仅能帮助车载系统检测车速和加速情况，还能在汽车发生碰撞时，迅速启用安全气囊，保障乘客的安全。

就像我们在开车的时候，突然踩油门或者刹车，车子会感觉到加速或减速，传感器就能精确地感知这些变化，帮我们确保行车安全。

加速度传感器测试原理
加速度传感器是一种用于测量物体加速度的装置。

它基于物体受到的力的变化来计算加速度。

加速度传感器的测试原理是利用传感器内部的微机电系统（MEMS）技术。

在加速度传感器中，一般会有一个微小的质量块，称为质量阻尼系统。

当传感器受到外力作用时，质量块会发生位移，导致电容或电感值发生变化。

这种变化可以通过电路进行测量和分析。

具体地说，加速度传感器中通常使用微机电系统的结构，如微小的弹簧和质量块。

当物体在加速度作用下发生运动时，质量块会受到惯性力的作用产生位移，弹簧会对其进行相应的恢复力。

这样，质量块和弹簧之间的相互作用会导致一个共振频率的变化。

传感器会通过调整质量块和弹簧的特性，使其在特定的频率范围内具有最佳的灵敏度和准确度。

一般来说，加速度传感器可以测量从几赫兹到几千赫兹的频率范围内的加速度信号。

测试加速度传感器时，可以通过提供已知的加速度值来验证传感器的准确性。

例如，可以将传感器固定在一个旋转的转盘上，转盘上的半径和角速度已知。

通过测量传感器输出的加速度信号，并结合已知的半径和角速度，可以计算出传感器的输出是否与实际加速度值一致。

此外，为了验证加速度传感器的灵敏度，还可以使用振动台等
设备来进行测试。

通过在不同频率和幅度下施加振动，并测量传感器的输出信号，可以评估传感器的灵敏度和响应特性。

总结起来，加速度传感器的测试原理是基于通过微机电系统的结构，测量由物体受到的加速度引起的质量块位移和弹簧恢复力变化。

通过与已知的加速度值进行比较或者通过施加振动进行测试，可以验证传感器的准确性和灵敏度。

光纤加速度传感器的工作原理引言：光纤加速度传感器是一种常用于工业和科学研究领域的传感器，它可以测量物体的加速度，并将其转化为光信号进行传输和处理。

本文将介绍光纤加速度传感器的工作原理及其应用。

一、光纤加速度传感器的基本原理光纤加速度传感器的工作原理基于光纤的光学特性和加速度对光纤的影响。

光纤是一种细长而柔软的光导纤维，通常由高折射率的芯和低折射率的包层构成。

当光线从高折射率的芯进入低折射率的包层时，会发生全反射现象，使光线在光纤中传输。

光纤加速度传感器利用光纤的这种传输特性，通过将光纤固定在测量物体上，并使其与物体一起运动，当物体发生加速度变化时，光纤也会随之发生微小的形变。

这种形变会影响光线在光纤中的传输，进而改变光纤输出的光信号。

通过测量光信号的变化，可以确定物体的加速度大小。

二、光纤加速度传感器的工作过程光纤加速度传感器的工作过程可以分为三个步骤：光源发射光束、光束在光纤中传输、光信号检测与处理。

1. 光源发射光束光纤加速度传感器通常使用激光二极管作为光源，激光二极管可以产生高亮度和窄束的光束。

光源发射的光束经过适当的光学系统聚焦到光纤的一端，形成入射光束。

2. 光束在光纤中传输入射光束进入光纤后，会在光纤中进行全反射，沿着光纤传输。

当光纤受到加速度作用时，由于光纤的形变，光束的传输路径会发生微小的改变。

这种改变会导致光纤输出的光信号发生变化。

3. 光信号检测与处理光纤输出的光信号进入光电探测器，光电探测器会将光信号转化为电信号。

通过对电信号进行放大和滤波处理，可以得到与加速度大小相关的电信号。

最后，将电信号传输到信号处理单元进行分析和处理，得到准确的加速度数值。

三、光纤加速度传感器的应用光纤加速度传感器具有精度高、抗干扰能力强、体积小等优点，广泛应用于多个领域。

1. 工业领域光纤加速度传感器可以用于检测机械设备的振动和冲击，实时监测设备的工作状态，预测设备的健康状况，及时进行维护和修理，提高设备的可靠性和使用寿命。
