仪表接线规范

本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。

本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地(以下简称：本安系统接地)、防静电接地和防雷接地。

本规范合用于企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统(DCS)、可编程序控制系统(PLC)、工业控制计算机系统(IPC)、安全仪表系统(SIS)、火灾及可燃气体和有毒气体检测系统(FGS)、过程控制计算机系统(PCCS)等的接地系统设计。

改造设计可参照执行。

2.1.1 保护接地(也称为安全接地)是为人身安全和电气设备安全而设置的接地。

仪表及控制系统的外露导电部份，正常时不带电，在故障、损坏或者非正常情况时可能带危（wei）险电压，对这样的设备，均应实施保护接地。

2.1.2 低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。

2.1.3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。

2.2.1 仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。

本规定中的工作接地，均指仪表及控制系统工作接地。

2.2.2 隔离信号可以不接地。

这里的“隔离”是指每一输入信号(或者输出信号)的电路与其它输入信号(或者输出信号)的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。

2.2.3 非隔离信号通常以直流电源负极其参考点，并接地。

信号分配均以此为参考点。

2.2.4 仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条路线上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。

2.3.1 采用隔离式安全栅的本质安全系统，不需要专门接地。

2.3.2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。

2.3.3 齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。

1 总则1．0．1 本规适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。

本规不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。

1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．0．3 执行本规时，尚应符合现行有关标准规的要求。

2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区的石油化工装置，当控制室PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

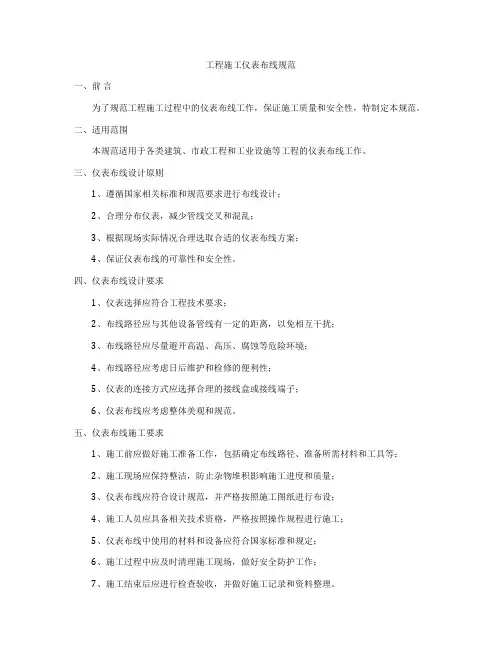

工程施工仪表布线规范一、前言为了规范工程施工过程中的仪表布线工作，保证施工质量和安全性，特制定本规范。

二、适用范围本规范适用于各类建筑、市政工程和工业设施等工程的仪表布线工作。

三、仪表布线设计原则1、遵循国家相关标准和规范要求进行布线设计；2、合理分布仪表，减少管线交叉和混乱；3、根据现场实际情况合理选取合适的仪表布线方案；4、保证仪表布线的可靠性和安全性。

四、仪表布线设计要求1、仪表选择应符合工程技术要求；2、布线路径应与其他设备管线有一定的距离，以免相互干扰；3、布线路径应尽量避开高温、高压、腐蚀等危险环境；4、布线路径应考虑日后维护和检修的便利性；5、仪表的连接方式应选择合理的接线盒或接线端子；6、仪表布线应考虑整体美观和规范。

五、仪表布线施工要求1、施工前应做好施工准备工作，包括确定布线路径、准备所需材料和工具等；2、施工现场应保持整洁，防止杂物堆积影响施工进度和质量；3、仪表布线应符合设计规范，并严格按照施工图纸进行布设；4、施工人员应具备相关技术资格，严格按照操作规程进行施工；5、仪表布线中使用的材料和设备应符合国家标准和规定；6、施工过程中应及时清理施工现场，做好安全防护工作；7、施工结束后应进行检查验收，并做好施工记录和资料整理。

六、仪表布线质量验收标准1、仪表布线应符合设计要求，布线间距、连接方法、管线标识等应符合规范要求；2、布线路径应整齐、紧凑，不得有交叉、混乱和错位情况；3、仪表布线应符合相关安全标准，不得有漏电、短路等安全隐患；4、接线盒、接线端子应安装牢固，连接可靠，不得有松动、脱落等情况；5、仪表布线应整体美观，不得有乱拉乱扯、弯曲不当等情况。

七、仪表布线施工安全措施1、施工人员应穿戴好安全防护用具，如安全帽、手套、工作服等；2、施工现场应设置明显的安全警示标识，禁止非作业人员进入；3、施工现场应配备相应的灭火器具，并做好防火措施；4、施工人员应严格按照操作规程进行施工，不得违反安全规定；5、施工现场应保持通风良好，避免因有害气体积聚而影响工人健康；6、施工结束后应对施工现场进行清理，清除隐患，确保施工现场安全。

1、仪表线路安装规定
（1）电缆电线敷设前，应进行外观检查和导通检查，并应用兆欧表测量绝缘电阻，起绝缘电阻值不应小于5MΩ；当设计文件有特殊规定时，应符合设计文件规定。

（2）当线路周围环境温度超过65℃时应采取隔热措施；当线路附近有火源时，应采取防火措施。

（3）线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的位置。

（4）线路不得敷设在影响操作和妨碍设备、管道检修的位置，应避开运输、人行通道和吊装孔。

（5）线路不宜敷设在高温设备和管道上方，也不宜敷设在具有腐蚀性液体的设备和管道下方；线路与绝热的设备及管道绝热层之间的距离应大于或等于200mm,与其他设备和管道之间的距离应大于或等于150mm。

（6）线路的终端接线处及经过建筑物的伸缩缝和沉降缝处应留有余度。

（7）电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应采用无腐蚀性焊药。

补偿导线应采用压接。

同轴电缆和高频电缆应采用专用接头。

（8）线路敷设完毕，应进行校线和标号，并要求测量电缆电线的绝缘电阻。

在线路终端处，应加标志牌。

地下埋设的线路，应设置明显标识。

一．动力电缆多芯动力电缆在电缆中间接头处，其电缆铠装、金属屏蔽层应各自又良好的电气连接并相互绝缘；在电缆终端头处，电缆铠装层、金属屏蔽层应用接地线分别引出，并应接地良好。

交流系统单芯电力电缆金属层接地方式和回流线的选择应符合设计要求。

对于后面一句话的理解，因为这里面涉及的情况比较复杂，需要考虑很多因素和进行一些计算，需要由设计院给出明确要求。

但是对于35KV 以下，线路不长的情况下一般都采用单点接地。

二．电气控制电缆铠装电缆的铠装两侧应进行保护接地。

电气控制电缆金属屏蔽层的接地方式应符合下列规定:1．计算机控制系统的模拟信号回路控制电缆屏蔽层不得构成两点或多点接地，应集中式一点接地；2．集成电路，微机保护的电流、电压和信号的控制电缆屏蔽层应再开关安置场所与控制室同时接地；除本条第1款、第2款情况外的控制电缆屏蔽层，当电磁感应的干扰较大时，宜采用两点接地；静电感应的干扰较大时，可采用一点接地；3．双重屏蔽或复合式总屏蔽宜对内、外屏蔽分别采用一点、两点接地。

三．仪表电缆铠装电缆的铠装两侧应进行保护接地。

仪表电缆的屏蔽层应在控制室仪表盘柜侧接地，同一回路的屏蔽层应有可靠的电气连续性，不应浮空或重复接地。

在中间接线箱内，主电缆分屏蔽层应用端子将对应的二次电缆屏蔽层进行连接，不同的屏蔽层应分别连接，不应混接，并应绝缘。

综上所述铠装电缆的两侧是都需要进行接地的，这里介绍几种常规的电缆铠装层接地方式。

1. 使用gland对铠装层进行接地。

铠装层通过gland内部的两个小组件C和R来保证铠装层与整个gland 的电气导通性。

2. 使用cable transit对铠装层接地，应用场景可参考下图。

这个就需要使用特制的模块，我从Roxtec网站上随便找了一个能够用来实现接地功能产品。

但是这种型制的总体造价较高，相对于gland 来说使用的不是很广泛。

3. 使用铜编织带和恒力弹簧对铠装层进行接地，这个现在主流的成套高低压电缆终端制作套装里都配套的这些。

1 总则1．0．1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。

本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。

1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．0．3 执行本规范时，尚应符合现行有关标准规范的要求。

2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区内的石油化工装置，当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

竭诚为您提供优质文档/双击可除仪表接地国家规范篇一：仪表接地规范1总则1．0．1本规范适用于石油化工企业自动控制工程的仪表、plc、dcs、计算机系统等的接地设计，装置的改造可参照执行。

本规范不适用于操作控制室、dcs机房、计算机机房等的防静电接地设计。

1．0．2接地系统按功能可分为保护接地、工作接地与仪表系(仪表接地国家规范)统防雷接地。

1．0．3执行本规范时，尚应符合现行有关标准规范的要求。

2保护接地2．0．1用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、plc及dcs机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．224V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3工作接地3．0．1仪表、plc、dcs、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2当仪表、plc、dcs、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3当plc、dcs、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4仪表系统防雷接地4．0．1位于多雷击区或强雷击区内的石油化工装置，当控制室内plc、dcs、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

竭诚为您提供优质文档/双击可除仪表接线规范篇一：仪表接地规范1总则1．0．1本规范适用于石油化工企业自动控制工程的仪表、plc、dcs、计算机系统等的接地设计，装置的改造可参照执行。

本规范不适用于操作控制室、dcs机房、计算机机房等的防静电接地设计。

1．0．2接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．0．3执行本规范时，尚应符合现行有关标准规范的要求。

2保护接地2．0．1用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、plc及dcs机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．224V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3工作接地3．0．1仪表、plc、dcs、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2当仪表、plc、dcs、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3当plc、dcs、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4仪表系统防雷接地4．0．1位于多雷击区或强雷击区内的石油化工装置，当控制室内plc、dcs、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

接地的自控设备如：仪表盘、仪表柜、仪表箱、DCS/PLC/EDS的机柜和操作站、仪表供电设备、电缆桥架、穿线管、接线盒及铠装电缆的铠装层，以及控制室内的防静电地板。

一般来讲，使用DC24V为电源的现场仪表、变送器等无特殊要求的可不作保护接地。

保护接地的方法现场仪表桥架、穿线管应每隔30m用接地线与已接地的金属构件相连。

特别要指出的是，现场接地绝不能利用储存、输送可燃性介质的金属设备、管道以及与之相连的金属构件进行接地。

控制室的仪表自控设备、机柜、仪表盘等应单独设置保护接地汇流排。

其接地体可与电力系统的接地体共用。

仪表保护接地连接线标识颜色为绿色。

二、工作接地工作接地包括信号回路接地、屏蔽接地、本质安全接地。

1、信号回路接地在非隔离的信号系统中，应建立一个统一的信号参考点。

即进行信号回路接地。

通常为直流电源的负极接地。

使用非隔离的信号系统这是我在设计中一般的首选方法。

在运行时，系统受到干扰的情况极其少见。

在隔离的信号系统中，隔离信号可不接地。

这里指的隔离是每一个输入/输出信号与其他输入输出信号的电路是绝缘的。

做到电源独立、相互隔离、参考点浮空。

我认为在回路较多的系统，不要轻易使用这种方法。

在控制内应设置信号及屏蔽接地汇流排。

接地线颜色标识为黄/绿线。

2、屏蔽接地电缆的屏蔽层、排扰线应作屏蔽接地。

在强雷击区，室外架空不带屏蔽的普通多芯电缆，备用芯应屏蔽接地。

主要是为了避免雷电在信号线路感应出高电压。

现场接线箱内，端子两侧的电缆屏蔽线应在箱内进行跨接。

同一信号回路，同一屏蔽层应该单点接地。

一般屏蔽接地应在控制室一侧接地。

在控制内应设置信号及屏蔽接地汇流排。

接地线颜色标识为黄/绿线。

3、本质安全接地齐纳安全栅的汇流排必须与直流电源公共端相连（主要是保证当电源故障时能够对危险场所进行保护）。

其汇流排或导轨作本安接地。

在控制内应设置本安接地汇流排。

接地线颜色标识为兰/绿线。

工作接地的方法信号及屏蔽接地汇流排、本安接地汇流排通过各自的接地线接至工作接地汇流排。

电动型仪表电缆规范电动型仪表电缆敷设规范——电缆选择规范对于仪表电缆敷设规范中，首先要对电缆的选择进行规范，一定要根据所设计图纸的规格、型号、种类选择电缆。

其次，还需要根据电缆盘上的标识确认电缆型号，再对敷设电缆的顺序进行电缆盘的选择并编号。

后，所购买的电缆规格必须与设计图纸相符合。

这样才能完成仪表电缆敷设规范中对电缆的规范。

电动型仪表电缆敷设规范——安装仪表电缆规范在进行电动型仪表电缆敷设规范中，对仪表电缆也要进行规范，主要如下：1、敷设仪表电缆时的环境温度不应低于下列温度值：①塑料绝缘电缆0℃;②橡皮绝缘电缆-15℃。

2、敷设电缆要合理安排，不宜交叉；敷设时应避免电缆之间及电缆与其他硬物体之间的摩擦；固定时，松紧应适当。

3、仪表电缆与电力电缆交叉敷设时，宜成直角；当平行敷设时，其相互间的距离应符合设计文件规定。

4、在电缆槽内，交流电源线路和仪表信号线路，应用金属隔板隔开敷设。

5、电缆沿支架敷设时，应绑扎固定，防止电缆松脱。

6、电缆在隧道或沟道内敷设时，应敷设在支架上或电缆槽内。

7、电缆敷设后，两端应做电缆头。

8、制作电缆头时，绝缘带应干燥、清洁、无折皱、层间无空隙;抽出屏蔽接地线时，不应损坏绝缘;在潮湿或有油污的位置，应有相应的防潮、防油措施。

9、综合控制系统和数字通信线路的电缆敷设应符合设计文件和产品技术文件要求。

10、设备附带的专用电缆，应按产品技术文件的说明敷设。

11、补偿导线应穿保护管或在电缆槽内敷设，不应直接埋地敷设。

12、当补偿导线与测量仪表之间不采用切换开关或冷端温度补偿器时，宜将补偿导线和仪表直接连接。

13、对补偿导线进行中间或终端接线时，不得接错极性。

石油化工仪表接地设计规范1. 引言石油化工仪表接地设计规范是为了确保石油化工设备系统的安全运行和减少事故发生率而制定的标准。

仪表接地设计是石油化工工程建设的重要环节之一，合理的仪表接地设计可以有效地保护仪表设备和人员的安全。

本文将介绍石油化工仪表接地设计的基本原则、接地系统的分类和设计要求。

2. 仪表接地设计的基本原则2.1 保护人身安全在石油化工设备系统中，仪表接地设计必须优先考虑人身安全。

通过正确的接地设计，可以确保人员在操作仪表设备时不会发生触电和其他意外事故。

因此，在设计仪表接地方案时，需要考虑人员的操作位置和作业环境，以便降低触电风险。

2.2 保护设备安全仪表设备是石油化工系统中不可或缺的一部分，其正常运行对于生产过程至关重要。

良好的仪表接地设计可以保护仪表设备免受电涌、静电等影响，从而确保其稳定工作并延长使用寿命。

在设计仪表接地方案时，需要综合考虑设备的工作特点和环境条件，以确定适当的接地方法。

2.3 减少干扰石油化工设备系统中的仪表设备通常需要与其他电子设备共同工作。

合适的仪表接地设计可以减少电磁干扰，确保仪表设备的信号传输和控制精度。

在设计仪表接地方案时，需要充分考虑降低接地电阻和防护屏蔽等措施，以减少干扰对仪表设备的影响。

3. 接地系统的分类根据接地电源的不同，石油化工仪表接地系统可以分为单点接地系统和多点接地系统。

3.1 单点接地系统单点接地系统是将所有仪表设备的接地线连接到一个共同的地点，通常是设备房的接地电极。

这种接地系统能够提供简单可靠的电气连接，减少电压偏差和电流循环。

但是，单点接地系统在面对故障时可能会出现更严重的问题，因为任何设备的接地故障都可能导致整个系统的影响。

3.2 多点接地系统多点接地系统是将仪表设备的接地线分别连接到不同的接地电极，通常是设备附近的地下接地电极。

这种接地系统能够有效地分散电流，减小接地电阻，并提供更好的故障容忍性。

但是，多点接地系统的设计和维护要求更高，需要确保各个接地电极之间的接地电阻均匀和稳定。

仪表安装规范一般规定1、就地仪表安装位置，应注意空间充足，考虑日后操作和维修方便2、不宜安装在振动、潮湿、易受机械损伤、有强磁场干扰、高温、温度变化剧烈和有腐蚀性气体的地方。

3、仪表接线盒位置应距地面米4、仪表接线箱引入口的格兰头，尽量使用下进线口，格兰螺纹使用四氟密封带，避免水进入表内5、仪表和仪表附近相连接金属物体（如管线，支撑）禁止焊接（防电弧电流击穿仪表电子元器件）6、仪表安装不应该有应力，仪表法兰两侧管线必须有支撑。

7、安装仪表法兰必须与工艺法兰同心8、仪表电缆槽铺设电缆后，应防止电缆上方动火烧坏电缆（防治措施，动火地点加火花防溅落板，仪表电缆槽要加防火毯。

9、仪表垫片，螺栓应根据仪表密封面，测量介质，介质温度（高温使用高温螺栓，低温使用低温螺栓，腐蚀性介质使用不锈钢螺栓，垫片要注意材质，磅级）10、仪表.仪表接线箱与强电类设备，接线箱保持安全距离一、各类仪表安装符合各自的安装规范。

1、介质要满管2、要保证直管段3、注意流向4、不能有剧烈的震动5、附近不能有强大的电磁场（各类仪表分别培训）1、温度仪表管线开口，应使用机械开孔，严禁电气焊开口。

2、温度计的测量件必须置于流体中间位置，检查体的方向迎着流体的方向3、浮筒液位计：安装应注意垂直高度4、转子流量计必须垂直安装5、涡街流量计安装注意直管段要求，直管段长度满足最少前10D后5D的内径并保证满管6、蒸汽类仪表安装，如果压力变送器非高温型，取压管要加冷凝罐二、压力仪表安装1、双法兰压力变送器垫片内环要大于膜片，毛细管内硅油种类根据环境温度选型2、了解管道内流通介质的温度.压力腐蚀性，根据使用环境选择垫片.螺栓3、法兰仪表安装，毛细管要有保护角铁。

三、其他注意事项1、主电缆要进行绝缘测试，电缆不允许有接头2、电缆槽禁止焊接，避免破坏表层镀锌3、各连接点应机械连接，避免焊接4、信号线电源线的电缆槽应分开安装5、机柜间仪表工作地和保护地要分开安装6、仪表工作地要一端接地，一端悬空7、管道连接处只能机械开口8、仪表电缆管，仪表桥架每隔三米设置一个支撑四成品保护仪表在施工过程中要做好成品保护，防止防腐喷砂中的硬砂，粉尘进入仪表表盖螺纹，造成表盖损坏，做好成品保护，防止仪表进水，表面被碰伤，防止现场的电气焊火花落到仪表上。

化工设备仪表插孔焊接标准规范仪表设备安装一般规定：1、就地安装仪表的安装位置，应符合下列规定：①光线充足，操作和维修方便；不宜安装在振动、潮湿、易受机械损伤、有强磁场干扰、高温、温度变化剧烈和有腐蚀性气体之处。

②仪表的中心距地面的高度宜为1.2-1.5米。

就地安装的显示仪表应安装在手动操作阀门时便于观察仪表示值的位置。

2、仪表安装前应外观完整、附件齐全，并按设计规定检查其型号、规格及材质。

3、仪表安装时不应敲击及振动，安装后应牢固、平正。

4、设计规定需要脱脂的仪表，应经脱脂检查合格后方可安装。

5、直接安装在工艺管道上的仪表，宜在工艺管道吹扫后压力试验前安装，当必须与工艺管道同时安装时，在工艺管道吹扫时应将仪表拆下。

仪表外壳上箭头的指向应与被测介质的流向一致。

仪表与工艺管道连接时，仪表上法兰的轴线应与工艺管道轴线一致，固定时应使其受力均匀。

6、直接安装在工艺设备或管道上的仪表安装完毕，应随同工艺系统一起进行压力试验。

7、仪表及设备上接线盒的引入口不应朝上，以避免油、水及灰尘进入盒内，当不可避免时，应采取密封措施。

8、仪表和电气设备标志牌上的文字及端子编号等,应书写正确、清楚。

9、仪表及电气设备的接钱应符合下列规定：①接线前应校线并标号。

②剥绝缘层时不应损伤线芯。

③多股线芯端头宜烫锡或采用接线片。

采用接线片时，电.线与接线片的连接应压接或焊接，连接处应均匀牢固、导电良好。

④锡焊时应使用无腐蚀性焊药。

⑤电缆（线）与端子的连接处应固定牢固，并留有适当的余度。

⑥接线应正确，排列应整齐、美观。

⑦仪表及电气设备易受振动影响时，接线端子上应加弹簧垫圈。

⑧线路补偿电阻应安装牢固，拆装方便，其阻值允许误差为±0.1欧姆。

温度仪表1、在多粉尘的工艺管道上安装的测温元件，应采取防止磨损的保护措施。

2、热电偶或热电阻安装在易受被测介质强烈冲击的地方，以及当水平安装时其插入深度大于1米或被测温度大于700℃时，应采取防弯曲措施。

竭诚为您提供优质文档/双击可除仪表接线规范篇一：仪表接地规范1总则1．0．1本规范适用于石油化工企业自动控制工程的仪表、plc、dcs、计算机系统等的接地设计，装置的改造可参照执行。

本规范不适用于操作控制室、dcs机房、计算机机房等的防静电接地设计。

1．0．2接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。

1．0．3执行本规范时，尚应符合现行有关标准规范的要求。

2保护接地2．0．1用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。

它们包括：仪表盘、仪表柜、仪表箱、plc及dcs机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。

2．0．224V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。

2．0．3安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。

3工作接地3．0．1仪表、plc、dcs、计算机系统等，应作工作接地。

工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。

3．0．2当仪表、plc、dcs、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。

3．0．3当plc、dcs、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。

3．0．4仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。

除信号源本身接地者外，屏蔽接地应在控制室侧实施。

3．0．5本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。

3．0．6本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。

4仪表系统防雷接地4．0．1位于多雷击区或强雷击区内的石油化工装置，当控制室内plc、dcs、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。

仪表电器接线标准全文共四篇示例，供读者参考第一篇示例：仪表电器是指用来测量、检测、控制、监视和显示电气、非电气量的仪器。

在工业生产中，仪表电器的作用不可忽视，它们起着监控生产状态、保障生产安全、提升生产效率的重要作用。

在仪表电器中，接线是一个非常重要的环节，接线是否规范、正确直接关系到整个系统的运行效果。

遵守仪表电器接线标准是非常重要的。

仪表电器接线标准是指仪表电器在接线连接时遵守的规范和要求，目的是为了保障电路连接正常、稳定、可靠地运行。

遵守接线标准可以有效减少因为接线不当而导致的故障发生、提高使用安全性。

本文将详细介绍仪表电器接线标准的相关内容，希望能对大家有所帮助。

仪表电器接线标准的重要性不言而喻。

接线不仅关系到电路的连接质量，还直接影响到仪表电器设备的正常使用和性能。

如果接线不规范，容易导致接触不良、短路、断路等问题，影响仪表电器的使用效果。

合理规范的接线标准是确保仪表电器设备正常运行的关键。

仪表电器的接线标准包括以下几个方面的内容：1. 接线方式：常见的接线方式有并联接线、串联接线、星型接线、三角形接线等，选择合适的接线方式可以更好地满足电路的要求，提高整个系统的稳定性和可靠性。

2. 接线材料：接线时要选择符合国家标准的电线电缆，杜绝使用劣质、老化的电线电缆，以免造成安全隐患。

3. 接线位置：正确选择和安装接线位置，保证接线稳固牢固，杜绝接触松动问题。

4. 接线标识：为避免混乱和误操作，必须对接线进行明确标识，使操作人员清晰明了，不至于发生接线错误。

5. 接地保护：在接线时，必须做好接地保护，特别是对于一些高压、大电流的仪表电器设备，接地保护尤为重要。

值得注意的是在进行仪表电器接线时，一定要遵守相关的安全操作规程，如佩戴绝缘手套、使用绝缘工具、切断电源等，确保自身安全。

建议在接线前对接线环境进行检查，确保没有异常，以免影响接线效果。

仪表电器接线标准在日常生产中非常重要。

遵守接线标准不仅有利于提高系统的效率和稳定性，也有利于保障使用者的安全。
