汇邦AK6系列 温控仪表接线图

更多产品及帮助请扫二维码ALM报警模式定义ALM报警参数定义输入分度号类型选择PID控制方式选择状态信息说明错误显示说明SV操作方式选择模拟量方式定义其他信息仪表操作指导控制器送电后请勿触摸AC电源接线端子，以免遭受电击送电前请先确认电源电压与控制器规格相符，否则送电后可能造成16绝对值上下限范围（保持）15绝对值上下限（保持）14绝对值下限（保持）13绝对值上限（保持）12绝对值上下限范围11绝对值上下限10绝对值下限9绝对值上限8偏差上下限范围（保持）7偏差上下限（保持）6偏差下限（保持）5偏差上限（保持）4偏差上下限范围3偏差上下限当PV>SV+P18或 PV<SV-P19时报警当PV<SV+P18且 PV>SV-P19时报警当PV>SV+P18时报警当PV<SV-P19时报警当PV>SV+P18或 PV<SV-P19时报警当PV<SV+P18且 PV>SV-P19时报警当PV> P18时报警当PV<P19时报警当PV>P18或 PV<P19时报警当PV<P18且 PV>P19时报警当PV> P18时报警当PV<P19时报警当PV>P18或 PV<P19时报警当PV<P18且 PV>P19时报警P17/P22代码报警名称说明参数代码代码意义INFO状态信息表C4 状态信息说明参数代码代码意义F.01F.10信息报警代码控制输出量F.92生产时间：日F.91生产时间：月24绝对值下限回差（保持）23绝对值上限回差（保持）22下限回差（保持）21上限回差（保持）20绝对值下限回差19绝对值上限回差18下限回差出现PV<SV-P19后报警，直到PV>SV+P18后不报警出现PV> P18后报警，直到 PV< P19后不报警出现PV< P19后报警，直到PV> P18后不报警出现PV>SV+P18后报警，直到 PV<SV-P19后不报警出现PV<SV-P19后报警，直到PV>SV+P18后不报警出现PV> P18后报警，直到 PV< P19后不报警出现PV< P19后报警，直到PV> P18后不报警注：“保持”意思为上电开机报警消除: 如果温控表在一开机就处于报警状态,则不进行报警,要先使温控进入正常状态,再次达到报警条件后才进行报警17上限回差出现PV>SV+P18后报警，直到 PV<SV-P19后不报警错误显示代码意义Er0Er1Er2Er3Er4Er5备注错误故障代码表C5 错误显示说明排除故障无错误状态调试参数无效热电阻断线冷端温度异常超出量程上限超出量程下限无仪表故障，请联系厂家检查热电阻连接线是否断开仪表故障，请联系厂家检查热电偶连接线是否断开检查热电偶连接线是否断开上排数码管（PV）闪烁显示F.11冷端温度（室温） F.93F.94F.95软件版本号PID库版本号用户版本号F.90生产时间：年F.12内部参数参数代码代码意义参数代码代码意义代码参数值说明权限C6 SV操作方式选择2级P461设定温度时，先单击SET键，后按加减键调节，再按SET键确定设定温度时，直接按加减键调节，停止调节后自动确认C7 模拟量方式定义0：模拟量端口输出加热量进行加热控制1：双向PID模式下操作，AK6系列无效2：模拟量输出变为温度变送器输出给其他设备3：模拟量端口输出加热量反向值进行制冷控制4：A.100度以前，限制输出，输出25%，100度到120度，从25%线性增加到100%。

（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。

探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。

温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。

探头也叫热电偶或温度传感器。

123接热电阻（3线制） 23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。

继点器另一端接到中上。

别忘了将低和中断开（默认是短接的好像）（二）温控表-温度控制仪是如何接线！~温控表-温度控制仪是如何接线！~温控表温度控制仪是如何接线！~就是用温控传感器控制温度！`恒温的啊！~1`该怎么接线！~多多帮忙1~问题补充：电源接入：220V传感器接入是热电偶控制信号输出是控制继电器在温控表后面有很多接线的啊，用万能表能测出来该怎么接吗？至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC 等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。

一般仪表后面有标大致有1、电源 AC/DC 电压等级各异2、传感器热电偶/铂电阻3、控制信号输出一般是继电器4、远程通讯 232 或者485接口建议根据品牌去相应的网站下载产品说明温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。

一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。

确定接线端子后接入电源、传感器和输出连接线。

接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。

千万要确定无误后方可接通电源（三）RKC温控表一、简介RKC温控表，也叫RKC温控器，是日本理化株式会社的核心产品，主要产品为C/CB/CH/CD，P等系列，广泛应用于塑胶、电炉等行业，是一种工业温度控制器，是目前中国大陆工业温控表的主流品牌，其精度高，质量可靠耐用等特点赢得广大用户的口碑。

温控仪表接线我们总结了一下，最常见就是不会接线。

其实接温控仪很简单，无非是四样东西-电源，温度传感器，温控仪，还有控制器。

每个温控仪表上都有一张接线图。

都会有图表注明该接什么东西。

下面我就按照下图来简单的介绍一下如何接线。

（仅供参考）如果你使用的是热点偶的传感器，那么你就接1和2两个端子，1负2正。

如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。

15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。

15和16是接交流电源。

9和10是接报警，接线是要注意要和电源串联在一起！是我又画的正确的接线法,希望再有此问题的朋友能够正确解决火线接5，零线接4，从5并一根线到2｛总）。

从3接一根线到继电器线圈，继电器线圈另一端接零线。

如温度控反了，3，调到1，接线。

热电偶按表上符号十接红线，一接录线。

继电器的常开触点控制交流接触器线圈通断。

交流接触器控加热管。

接线原理：以XMT-101、102为例，1.2.3接温感线，如温感线是二根，接1.3，然后把2.3短接，‘地’接地，‘中’接零，‘相’接火，‘相、总’接触器线圈，当在设定温度以上工作时，‘中’接‘低’，设定温度以下工作时，‘中’接‘高’提问人的追问2010-07-16 21:04按图接好了到了设定温度红灯没亮是什么原因啊回答人的补充2010-07-16 21:40YI一般要高出2--3度红灯才亮，低2--3度录灯亮，提问人的追问2010-07-16 22:09不行啊我设定温度为40度都到了50多度了红灯还没亮感温棒有3个线头调换位置显示负值换好显示正常值了但是红灯不亮你可以把1，2和3脚接感温探头，23和24接220伏电源，15，16，17接报警输出就可以。

智能温控器接线：1、2#端子接报警输出，3、4、5#端子接温度传感器，6、7、8#端子接控制输出，9、10#端子接电源输入（AC:220V），供参考。

怎么快速看懂温控仪的接线图？二线三线的温度传感器怎么接线？今天我们要谈谈恒温器的线路。

许多型号的温度控制器，输出方式略有不同，但接线原理是一样的，只要了解其工作原理，任何一个温度控制器都可以直接接线。

电源的主电路通过交流接触器的主触头直接连接到加热装置。

温度传感器此时感知温度低于设定值，加热装置开始工作，当温度达到设定值时，总低开度变为总高导通，接触器线圈失去电触点复位，加热停止温度逐渐降低，当温度低于设定值时，变为总低导通，加热开始循环。

有一个温度“反弹”和大多数恒温器可以设置温度“反弹”范围。

不同牌号的温度控制器参数和设置略有不同，接线方法要按规格和接线图上的温度控制器。

温度控制器温度控制器上最重要的三组触点：电源触点、高低组继电器输出触点、温度传感器触点。

如上图所示，消防线的零线相位、总公用端、总高度通常是封闭的，总低度通常是开放的。

这些继电器的输出是无源的，需要外部电源才能使用。

123连接到温度传感器上，常见的两线热电偶，一般红线为正极，蓝线为负极，正极和负极不误。

有三线热电阻，两线颜色相同，接线顺序不一致，第三线进入正极端子，两线相同的连接在输入负极和负极外接电源上即可。

（使用两条相同颜色的线来消除线电阻对测量值的影响。

）物理接线以上是物理参考图，是最常用的接线方法。

按下启动按钮，接触器自锁电热管启动加热，加热到设定温度，断开总和低，接触器断电，加热管停止。

温度控制器接线图一些温度控制器在接点上可能更多，我们以上图为例13和14电源，12地线（一些内部悬挂不能连接）。

铝标可以连接到报警装置，123连接到温度传感器，6和7相应的 ssr，一组直流信号输出，我们可以用来控制继电器，布线注意正负极。

桥式整流电路为温控电路提供工作电源，经过两级稳压提供给差分放大器，该差分放大器是单端输入、单端输出结构，Q1的基极接测温热电阻R0，温度设定电阻R1。

Q2是固定配置电路。

Q3是温度偏差信号放大器，Q4是给Q3提供偏流的恒流源。

Q5是触发管，接受Q3放大后的温度偏差信号，经过触发变压器给双向可控硅提供触发信号。

加热器电阻与可控硅串联在一起，可控硅根据测温电阻感受的温度变成电阻值的改变，（温度越高电阻越大），当加热温度超过设定值时，三极管Q1基极电流下降引起集电极电流下降，温控输出信号加大，引起Q3基极电流减小，集电极电流减小，使触发管输出减小，引起可控硅关小了，流过加热器电阻的电流减小了，温度下降。

温度控制器怎么接线方法
温度控制器是一种常见的电子设备，用于控制温度的变化，广泛应用于工业生产、家用电器等领域。

正确的接线方法对于温度控制器的正常工作至关重要。

接下来，我们将介绍温度控制器的接线方法，希望能够帮助大家更好地使用和维护温度控制器。

首先，接线前需要确认温度控制器的型号和参数，确保选用的电源和传感器符合温度控制器的要求。

接线时应断开电源，并按照以下步骤进行操作：
1. 首先，将温度控制器的电源线连接到电源输入端子，确保连接正确，避免反接或短路。

2. 接下来，将温度传感器的信号线连接到温度控制器的信号输入端子，同样需要注意连接的正确性，避免接反或短路。

3. 然后，将控制器的输出端子连接到被控制的设备，如加热器或制冷器，确保连接牢固可靠。

4. 最后，检查所有接线是否牢固，没有松动或接错的情况，确
认无误后可以通电测试。

在接线完成后，需要进行功能测试，确保温度控制器能够正常工作。

可以通过设置目标温度值，观察控制器对被控设备的控制情况，验证接线的正确性和稳定性。

需要注意的是，在接线过程中，一定要注意安全，避免触电和短路等危险情况的发生。

如果不确定接线方法或操作过程，建议寻求专业人士的帮助，以确保安全和正确性。

总之，温度控制器的接线方法并不复杂，但需要谨慎操作，确保接线的正确性和稳定性。

正确的接线方法能够保证温度控制器的正常工作，延长设备的使用寿命，提高工作效率。

希望以上内容能够对大家有所帮助，谢谢阅读！。

N L A1
A2

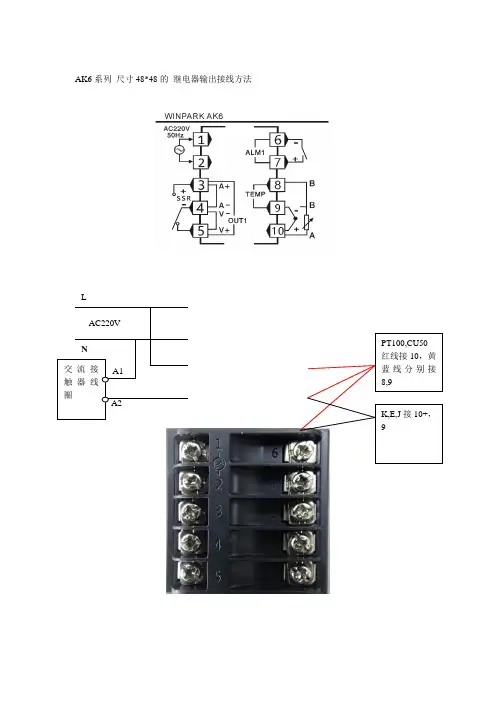

AK6系列 尺寸48*48的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
交流接触器线圈
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

N L +
-
AK6系列 尺寸48*48的 逻辑电平输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
固态继电器输入端
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

AK6系列尺寸48*96/ 72*72/ 96*96的继电器输出接线方法
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

AK6系列尺寸48*96/ 72*72/ 96*96的逻辑电平输出接线方法
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

N L A1
A2
AK6系列 尺寸48*48的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
交流接触器线圈
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

AK6系列尺寸48*48的逻辑电平输出接线方法
N L +
-
注意：此仪表 热电阻 的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

AK6系列 尺寸48*96/ 72*72/ 96*96的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
固态继电器输入端
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

AK6系列尺寸48*96/ 72*72/ 96*96的逻辑电平输出接线方法
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

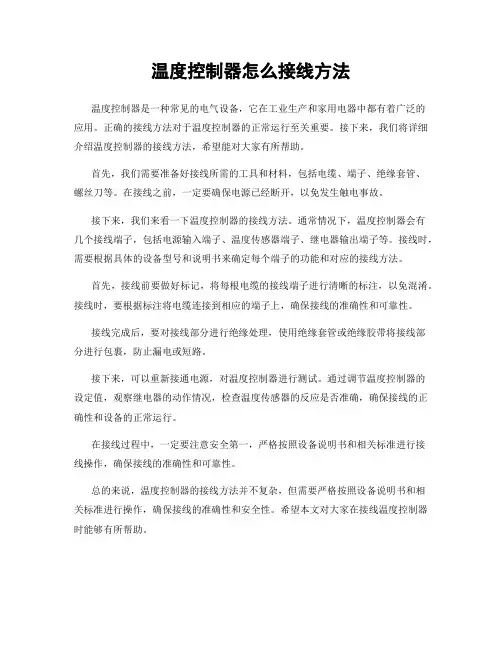

温度控制器怎么接线方法
温度控制器是一种常见的电气设备，它在工业生产和家用电器中都有着广泛的
应用。

正确的接线方法对于温度控制器的正常运行至关重要。

接下来，我们将详细介绍温度控制器的接线方法，希望能对大家有所帮助。

首先，我们需要准备好接线所需的工具和材料，包括电缆、端子、绝缘套管、
螺丝刀等。

在接线之前，一定要确保电源已经断开，以免发生触电事故。

接下来，我们来看一下温度控制器的接线方法。

通常情况下，温度控制器会有
几个接线端子，包括电源输入端子、温度传感器端子、继电器输出端子等。

接线时，需要根据具体的设备型号和说明书来确定每个端子的功能和对应的接线方法。

首先，接线前要做好标记，将每根电缆的接线端子进行清晰的标注，以免混淆。

接线时，要根据标注将电缆连接到相应的端子上，确保接线的准确性和可靠性。

接线完成后，要对接线部分进行绝缘处理，使用绝缘套管或绝缘胶带将接线部
分进行包裹，防止漏电或短路。

接下来，可以重新接通电源，对温度控制器进行测试。

通过调节温度控制器的
设定值，观察继电器的动作情况，检查温度传感器的反应是否准确，确保接线的正确性和设备的正常运行。

在接线过程中，一定要注意安全第一，严格按照设备说明书和相关标准进行接
线操作，确保接线的准确性和可靠性。

总的来说，温度控制器的接线方法并不复杂，但需要严格按照设备说明书和相
关标准进行操作，确保接线的准确性和安全性。

希望本文对大家在接线温度控制器时能够有所帮助。

（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。

探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。

温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。

探头也叫热电偶或温度传感器。

123接热电阻（3线制） 23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。

继点器另一端接到中上。

别忘了将低和中断开（默认是短接的好像）（二）温控表-温度控制仪是如何接线！~温控表-温度控制仪是如何接线！~温控表温度控制仪是如何接线！~就是用温控传感器控制温度！`恒温的啊！~1`该怎么接线！~多多帮忙1~问题补充：电源接入：220V传感器接入是热电偶控制信号输出是控制继电器在温控表后面有很多接线的啊，用万能表能测出来该怎么接吗？至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC 等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。

一般仪表后面有标大致有1、电源 AC/DC 电压等级各异2、传感器热电偶/铂电阻3、控制信号输出一般是继电器4、远程通讯 232 或者485接口建议根据品牌去相应的网站下载产品说明温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。

一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。

确定接线端子后接入电源、传感器和输出连接线。

接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。

千万要确定无误后方可接通电源（三）RKC温控表一、简介RKC温控表，也叫RKC温控器，是日本理化株式会社的核心产品，主要产品为C/CB/CH/CD，P等系列，广泛应用于塑胶、电炉等行业，是一种工业温度控制器，是目前中国大陆工业温控表的主流品牌，其精度高，质量可靠耐用等特点赢得广大用户的口碑。

温控器接线图及原理图温度控制器的原理: 称为主温度控制器或温度控制器。

通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。

当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。

当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。

温度控制器的接线图和工作原理如图所示。

热电偶检测温度。

当温度低于设定值时，“总”和“低”端子上的触点关闭。

接触器通电，加热器打开。

反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。

打开接触器，断开加热器电源。

控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。

现在很多的温度控制器都是多功能的，要有很多细节的功能，比如pid 控制。

常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。

每个温度控制仪表上都有一个接线图。

有张图表显示了该连接什么。

下面我将按照下面的图表来简要描述如何布线。

1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。

如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。

所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。

15和16是ac。

9和10是接报警器，接线是注意与电源串联在一起！2.123一般接传感器线。

4空白。

567为一组接点，6是公共点。

高总低为一组接点，总是公共点。

高和总是NC。

低和总是NO。

地为仪表接地，中为零线，相为相线。

(交流220V电源)实际内部的地线是悬空的，不用接线。

接触器的A2接零线，A1接温控器的NO，温控器的com接火线。

火线零线进温控器的相、中。

仪表前方有2个调整盘，中间有个拨钮。

调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。

温控器的接线方法时间：2009-7-13 9:31:33 来源：互联网【大中小】【打印】温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。

真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。

其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。

温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。

温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。

温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。

窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。

其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。

控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。

温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。

其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。

家用空调机械式都以这类温控器为主。

电子式分为：电阻式温控器和热电偶式温控器。

电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。

电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。

温度控制器怎么接线方法温度控制器是一种用于控制温度的设备，它在工业生产和生活中起着非常重要的作用。

正确的接线方法对于温度控制器的正常运行至关重要。

下面我们来详细介绍温度控制器的接线方法。

首先，我们需要明确温度控制器的接线端口。

一般来说，温度控制器有输入端口和输出端口。

输入端口用于连接温度传感器，输出端口用于连接控制执行器，如加热器或制冷器。

接下来，我们来看一下温度控制器的接线方法。

首先，将温度传感器的接线端子连接到温度控制器的输入端口。

温度传感器是用来感知环境温度并将信号传递给温度控制器的重要组件，正确连接至关重要。

一般来说，温度传感器有两根导线，一根连接到温度控制器的正极，另一根连接到负极。

接着，将控制执行器（如加热器或制冷器）的接线端子连接到温度控制器的输出端口。

控制执行器是根据温度控制器的信号来控制加热或制冷的设备，也是温度控制系统中不可或缺的一部分。

同样，正确连接控制执行器至温度控制器也是非常重要的。

在接线过程中，务必注意接线的牢固性和接触的可靠性。

不良的接线可能会导致温度控制器无法正常工作，甚至损坏设备。

因此，在接线完成后，务必进行一次全面的检查，确保每根导线都连接到了正确的端子，并且牢固可靠。

另外，一些温度控制器还可能有其他的接线需求，比如电源输入、报警输出等。

在接线时，需要仔细查看温度控制器的说明书，确保按照要求进行接线。

总的来说，温度控制器的接线方法并不复杂，但需要我们细心和耐心。

正确的接线方法是保证温度控制器正常工作的基础，也是保证生产和生活中温度控制准确可靠的关键。

希望以上介绍能够帮助大家正确、安全地进行温度控制器的接线工作。

汇邦温控仪表常见问题1.仪表不亮是什么原因仪表不亮的话，用万用表AC750V交流电压档，检测仪表供电电压是否正确AC220V。

正确为仪表坏。

不正确，请查看供电线路。

2.仪表不加热是什么原因仪表不加热排查：1.看仪表加热指示灯OUT1是否常亮2.交流接触器是否吸合、固态继电器上指示灯是否亮3.加热管两端是否有AC220V电压4.传感器短路导致实际温度在升温，但仪表上只显示环境温度不变。

3.加热时，温度不升反降是什么原因刚开机，实际温度在升，但仪表测量值在往下降，是什么原因此现象为温度传感器（热电偶）正负接反导致。

4.仪表上排测量温度不显示正常数字是什么原因正常情况下，仪表通电后接上传感器上排会显示测量值（即环境温度或实际被测温度），如果不是，就会显示报警代码（CHB系类百位显示1、2C系列Er2、GR818系列Err0-Err8)，此类现象原因基本为1.传感器与仪表不匹配2.传感器位置接错3.传感器坏4.仪表坏。

?仪表分度号为（K、E、J、S等热电偶）不显示温度，判断方法：可短路（仪表接传感器的两个端子），仪表有环境温度显示说明仪表是好的，换传感器即可，如不显示环境温度则仪表坏。

仪表分度号为（PT100、CU50等热电阻）不显示温度，判断方法：可测量传感器阻值来判定，拆下仪表上传感器，用万用表测量下A线与两根B线之间的阻值，（PT100环境温度下等于109欧姆左右，CU50环境温度下等于55欧姆左右），如果阻值不对则传感器坏，如果阻值对则仪表坏。

5.测量温度与实际温度有偏差怎么调仪表测量温度与实际温度有偏差的原因有：1.比对的传感器不是放在同一个位置?2.传感器与仪表之间有接了较长一截普通导线?3.仪表与传感器可能都有在正常范围内的偏差。

?例如仪表测量值PV显示200℃，但实际温度为195℃，测量值比实际值高5℃。

温度偏差调节方法：1.CHB系列：把参数“btv”出厂为100的改成95。

2.XMT-2C系列：把参数“tr”出厂为0的改成-5。

指针式温控仪如何接线？
5,6脚下端两个端子接电源输入（你要确定你这个是不是380v工作电压的，一般都是220v你要确定买的是380v供电的，那么两根都接火线）1-2两个端子接热感应探头。

注意正负极别搞感应头红色接正极，黑色接负极。

上图中的两个接线端子:中和低用导线跨接（并联在一起）总那
个端子就是控制输出，（220，或者380）我在你图片上简单画了一下，如下图
温控器设定需要的温度后，总低两个端子就会输出一个控制电压用来控制交流接触器，接触器线圈得电以后，吸合，电热原件开始加热。

达到上限温度以后，温控器输出断电，接触器切开，加温停止！。

温控器的接线方法
温控器接线方法依据不同的类型和品牌有所不同。

一般来说，以下是几个常见的接线方法：
1.双保险管式温控器：双保险管式温控器通常有四个引脚，分别是NO（常开），NC（常闭），COM（公共），和GND（地线）。

如需控制加热器，只需将加热器的电源线接在NO和COM口，而将电热棒线路接在NC和COM口。

2.数字式温控器：数字式温控器一般有众多接口，根据温控器的品牌和型号不同，具体的接法也有所不同。

在接线之前需仔细阅读电路板的说明书。

3.机械式温控器：机械式温控器采用旋钮来控制温度，一般有六个引脚，分别是大小备用通道开关和温控头引脚。

根据温控器的品牌和型号不同，具体的接法也有所不同。

需要注意的是，无论采用何种方式，接线前需先断电，确保安全。

同时，建议寻求专业技术人员的帮助。
