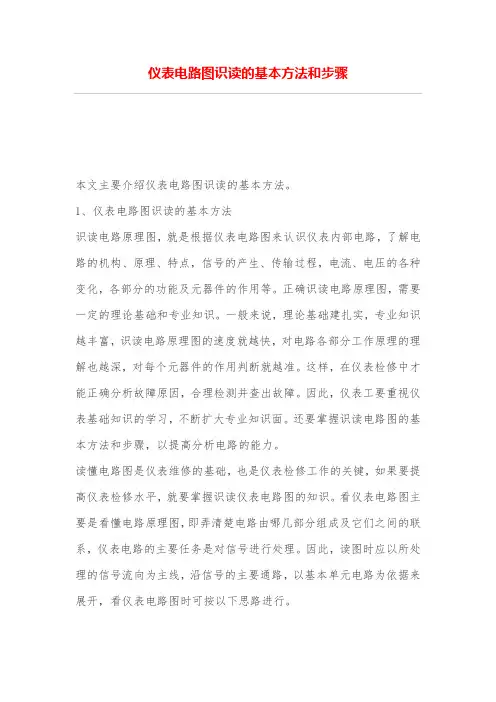

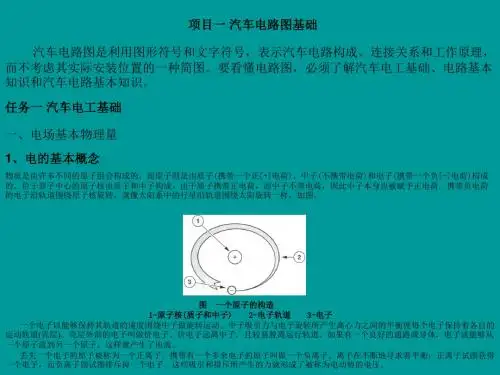

仪表电路图识读的基本方法和步骤本文主要介绍仪表电路图识读的基本方法。
1、仪表电路图识读的基本方法识读电路原理图,就是根据仪表电路图来认识仪表内部电路,了解电路的机构、原理、特点,信号的产生、传输过程,电流、电压的各种变化,各部分的功能及元器件的作用等。
正确识读电路原理图,需要一定的理论基础和专业知识。
一般来说,理论基础建扎实,专业知识越丰富,识读电路原理图的速度就越快,对电路各部分工作原理的理解也越深,对每个元器件的作用判断就越准。
这样,在仪表检修中才能正确分析故障原因,合理检测并查出故障。
因此,仪表工要重视仪表基础知识的学习,不断扩大专业知识面。
还要掌握识读电路图的基本方法和步骤,以提高分析电路的能力。
读懂电路图是仪表维修的基础,也是仪表检修工作的关键,如果要提高仪表检修水平,就要掌握识读仪表电路图的知识。
看仪表电路图主要是看懂电路原理图,即弄清楚电路由哪几部分组成及它们之间的联系,仪表电路的主要任务是对信号进行处理。
因此,读图时应以所处理的信号流向为主线,沿信号的主要通路,以基本单元电路为依据来展开,看仪表电路图时可按以下思路进行。
首先应根据该仪表电路的功能,判断出电路图的信号处理方向。
大多电路图的信号处理流向是按照从左至右的方向画的。
按照信号处理流向依次分析各单元电路的功能和作用,以及各单元电路之间的连接关系。
接下来以各主要元器件为核心,将电路图分解为若干个单元电路。
常见的单元电路有电源电路、滤波电路、放大电路、振荡电路、转换电路等。
电源电路的作用是为整机电路提供工作电源或实现电源转换滤波电路的作用是限制通过信号的频率放大电路的作用是对输人信号进行放大;振荡电路的作用是产生信号电压转换电路的作用是将电压、电流、频率信号进行相互转换。
然后把各单元电路联系起来一齐看整机电路,看电路相互间的关系及作用。
主线仍是信号处理流向,较难识1读的是反馈电路,需要下点工夫。
2、识读仪表电路图的步骤通常可按以下的步骤进行,当然这些步骤不是一成不变的,可根据实际情况取舍。
(2)第一篇识读管道及仪表流程图1、管道及仪表流程图中常用图例符号一、填空题1、管道及仪表流程图简称(PID)图.图是借助统一规定的《图形符号)和(文字符号).用图示的方法把建立化工装置所需的设备、仪表、管道、阀门及主要管件.按其功能及工艺要求组合起来.以起到描述工艺装置的(结构)和(功能)的作用。
2、仪表位号由(仪表功能标志)和(仪表回路编号)两部分组成.如FIC—116仪表位号FIC表示(指示控制功能的流量控制仪表).116表示(位于1工段16号)。
3、监控仪表按其功能可分为(单台常规仪表)、(DCS)、(可编程逻辑控制器)及(控制计算机仪表)等仪表.安装方式有(现场安装)、(架装)、(盘面安装)(控制台安装)或(显示器)等。
4、塔常用来产品分离.常见的类型有(板式塔)、(填料塔)等。
常有来流体输送的设备有(泵)、(压缩机)。
二、选择题1、仪表功能标“PAH”.说法正确的是( C)。
A、“PA”是首位字母B、“H”为后继字母C、“A”为后继字母“H”是修饰字母2、表示计算机功能的现场安装仪表图形符号正确的是( A )A、 B 、、 C、 D、3、下列符号用以表示数字执行机构的是( C )A、 B、 C、 D、三、判断题1、仪表功能标志是用大写的英文字母的组合表示对某个变量的操作要求。
(√)2、只有第一位字母可表示被测变量.其余一位或多位字母作为后继字母.表示对被测变量的操作要求。
(√)3、首位字母一般为一个.在首位字母加上修饰字母后.其意义不变。
(×)4、在工艺流程图中.管道及关键用以表明主、次要管道、伴热性质、介质流向等相关工艺信息。
(√)四、简答题1、怎样正确理解仪表功能标志?P2、请说明下列符号的含义(1)、(2)2、管道仪表流程图的识读方法(3)说明管线代号含义:HW-1012-50-3AB-H答:HW-介质符号 10-区号 12-流水号50-公称直径 3AB-管道等级 H-隔热符号一、填空题 1、方案流程图又称(流程示意图)或(流程简图).是用来表达整个工厂或车间流程的图样。

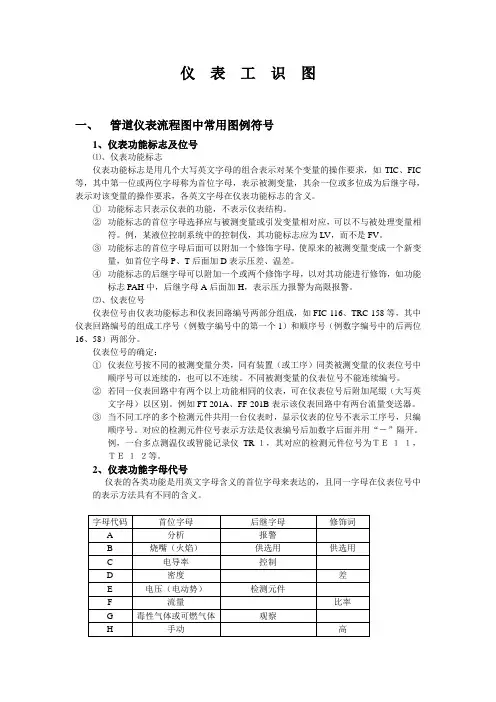

仪表工识图一、管道仪表流程图中常用图例符号1、仪表功能标志及位号⑴、仪表功能标志仪表功能标志是用几个大写英文字母的组合表示对某个变量的操作要求,如TIC、FIC 等,其中第一位或两位字母称为首位字母,表示被测变量,其余一位或多位成为后继字母,表示对该变量的操作要求,各英文字母在仪表功能标志的含义。
①功能标志只表示仪表的功能,不表示仪表结构。
②功能标志的首位字母选择应与被测变量或引发变量相对应,可以不与被处理变量相符。
例,某液位控制系统中的控制伐,其功能标志应为LV,而不是FV。
③功能标志的首位字母后面可以附加一个修饰字母,使原来的被测变量变成一个新变量,如首位字母P、T后面加D表示压差、温差。
④功能标志的后继字母可以附加一个或两个修饰字母,以对其功能进行修饰,如功能标志PAH中,后继字母A后面加H,表示压力报警为高限报警。
⑵、仪表位号仪表位号由仪表功能标志和仪表回路编号两部分组成,如FIC-116、TRC-158等,其中仪表回路编号的组成工序号(例数字编号中的第一个1)和顺序号(例数字编号中的后两位16、58)两部分。
仪表位号的确定:①仪表位号按不同的被测变量分类,同有装置(或工序)同类被测变量的仪表位号中顺序号可以连续的,也可以不连续。
不同被测变量的仪表位号不能连续编号。
②若同一仪表回路中有两个以上功能相同的仪表,可在仪表位号后附加尾缀(大写英文字母)以区别。
例如FT-201A、FF-201B表示该仪表回路中有两台流量变送器。
③当不同工序的多个检测元件共用一台仪表时,显示仪表的位号不表示工序号,只编顺序号。
对应的检测元件位号表示方法是仪表编号后加数字后面并用“-”隔开。
例,一台多点测温仪或智能记录仪TR-1,其对应的检测元件位号为TE-1-1,TE-1-2等。
2、仪表功能字母代号仪表的各类功能是用英文字母含义的首位字母来表达的,且同一字母在仪表位号中的表示方法具有不同的含义。
3、监控仪表图形符号现场安装控制室安装盘后安装现场安装4、测量点的图形符号①测量点是由过程设备或管道引至检测元件或就地仪表的起点,一般与检测元件或仪表画在一起表示。

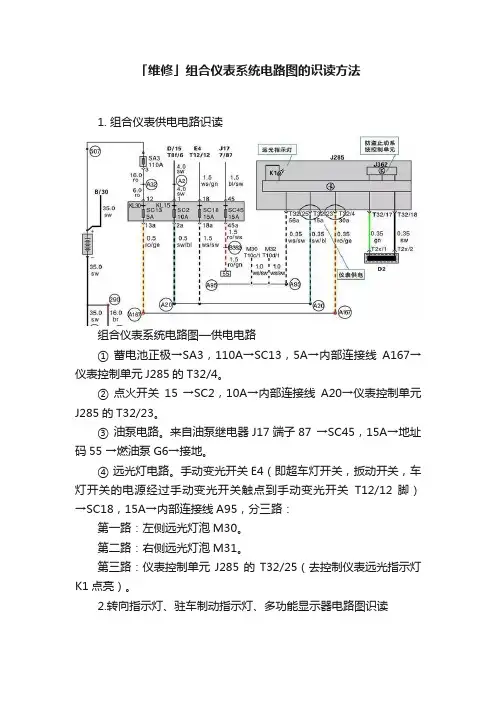

「维修」组合仪表系统电路图的识读方法1. 组合仪表供电电路识读组合仪表系统电路图—供电电路① 蓄电池正极→SA3,110A→SC13,5A→内部连接线A167→仪表控制单元J285的T32/4。
② 点火开关15 →SC2,10A→内部连接线A20→仪表控制单元J285的T32/23。
③ 油泵电路。
来自油泵继电器J17端子87 →SC45,15A→地址码55 →燃油泵G6→接地。
④ 远光灯电路。
手动变光开关E4(即超车灯开关,扳动开关,车灯开关的电源经过手动变光开关触点到手动变光开关T12/12 脚)→SC18,15A→内部连接线A95,分三路:第一路:左侧远光灯泡M30。
第二路:右侧远光灯泡M31。
第三路:仪表控制单元J285的T32/25(去控制仪表远光指示灯K1点亮)。
2.转向指示灯、驻车制动指示灯、多功能显示器电路图识读仪表板电路图—转向指示灯、驻车制动指示灯、多功能显示器E22—间歇式车窗刮水器开关;E38—车窗玻璃刮水器间歇运行调节器;E86—多功能显示器调用按钮;E92—复位按钮;F9—手制动控制开关;J119—多功能显示器;J285—仪表板中控制单元;J519—车身控制模块,在仪表板左侧下方;K65—左侧转向灯指示灯;K94—右侧转向灯指示灯;T2y—2芯黑色插头连接;T6c—6芯黑色插头连接;T8d—8芯黑色插头连接;T32—32芯黑色插头连接;T73a—73白色插头连接;44—接地点,在左侧A柱下部;45—接地点,在仪表板中部空调器右侧支架上;371—主线束中的接地连接6 ;373—主线束中的接地连接8 ;374—主线束中的接地连接9 ;605—接地点,在转向柱上部K65、K94为左、右转向指示灯,车身电脑J519接收到转向开关或者危险警报灯或防盗遥控的开关信号后通过CAN线传输信号到仪表电脑,仪表电脑再去控制指示灯点亮;仪表插头插脚T32/6 为仪表接地。
T32/12为驻车制动信号输入,控制驻车制动指示灯,当拉起驻车制动手柄时,驻车制动指示灯点亮,放下时驻车制动指示灯熄灭。

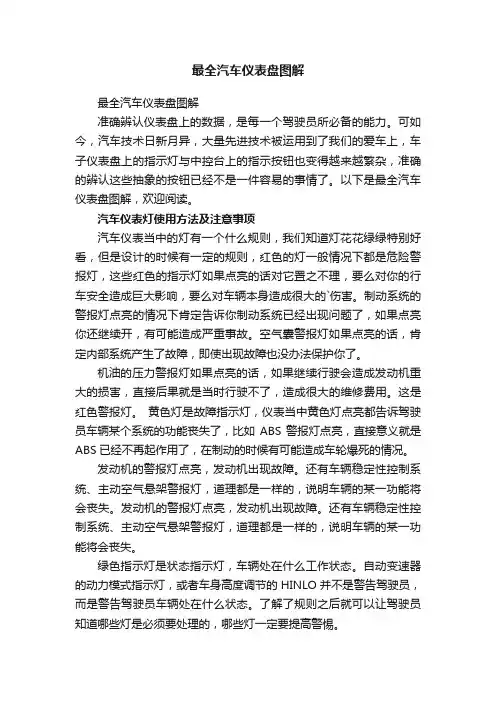

最全汽车仪表盘图解最全汽车仪表盘图解准确辨认仪表盘上的数据,是每一个驾驶员所必备的能力。
可如今,汽车技术日新月异,大量先进技术被运用到了我们的爱车上,车子仪表盘上的指示灯与中控台上的指示按钮也变得越来越繁杂,准确的辨认这些抽象的按钮已经不是一件容易的事情了。
以下是最全汽车仪表盘图解,欢迎阅读。
汽车仪表灯使用方法及注意事项汽车仪表当中的灯有一个什么规则,我们知道灯花花绿绿特别好看,但是设计的时候有一定的规则,红色的灯一般情况下都是危险警报灯,这些红色的指示灯如果点亮的话对它置之不理,要么对你的行车安全造成巨大影响,要么对车辆本身造成很大的`伤害。
制动系统的警报灯点亮的情况下肯定告诉你制动系统已经出现问题了,如果点亮你还继续开,有可能造成严重事故。
空气囊警报灯如果点亮的话,肯定内部系统产生了故障,即使出现故障也没办法保护你了。
机油的压力警报灯如果点亮的话,如果继续行驶会造成发动机重大的损害,直接后果就是当时行驶不了,造成很大的维修费用。
这是红色警报灯。
黄色灯是故障指示灯,仪表当中黄色灯点亮都告诉驾驶员车辆某个系统的功能丧失了,比如ABS警报灯点亮,直接意义就是ABS已经不再起作用了,在制动的时候有可能造成车轮爆死的情况。
发动机的警报灯点亮,发动机出现故障。
还有车辆稳定性控制系统、主动空气悬架警报灯,道理都是一样的,说明车辆的某一功能将会丧失。
发动机的警报灯点亮,发动机出现故障。
还有车辆稳定性控制系统、主动空气悬架警报灯,道理都是一样的,说明车辆的某一功能将会丧失。
绿色指示灯是状态指示灯,车辆处在什么工作状态。
自动变速器的动力模式指示灯,或者车身高度调节的HINLO并不是警告驾驶员,而是警告驾驶员车辆处在什么状态。
了解了规则之后就可以让驾驶员知道哪些灯是必须要处理的,哪些灯一定要提高警惕。
第七章识读仪表盘布置图和接线图
一、填空
1、模拟仪表盘内的配线可采用(明配线)和(暗配线)明配线要挺直,暗配线要用(汇线槽)。
2、控制室仪表盘按型式分有(框架式)、(通道式)、(超宽式)、(屏式)、(柜式)。
3、仪表盘正面布置图中,表示出仪表在仪表盘中、操作台和框架上的正面布置位置,标注出了仪表的(位号)、(型号)、(数量)、(中心线)与(横坐标尺寸),并表示出了仪表盘、操作台和框架的(外观尺寸)及(颜色)。
4、仪表盘内部仪表与仪表、仪表与接线端子或穿板接头
的连接有三种表示法,即(直线连接法)、(相对呼应编号法)和(单元接线法)。
二、选择
1、本安电路的导线颜色应为(B),接线端子的颜色有(B)标记。
55页
A蓝色、黄色 B蓝色、蓝色 C黄色、蓝色 D紫色、紫色
三、判断题
1、仪表盘仪表布置一般分成三段,上段布置的事指示仪表,闪光报警仪表、信号灯等监视仪表。
(1)54页
2、模拟仪表盘正面布置图一般以1:10的比例绘制,当仪表高密度排列时,也可以用1:5的比例绘制。
(1)55页
3、仪表盘盘内电源线与盘内信号线可平行敷设。
(0)55页
4、仪表在仪表盘排列时,从左到右布置与控制系统无关。
(0)
62页
5、相对呼应编号法,在标注编号时,应按先去向号,后接
线点号的顺序填写(1)58页
四、简答题
1、模拟仪表盘的主要作用是什么?P54
2、与直接法相比,相对呼应编号法有什么特点,一般使用
什么场合?P58
3、下图为仪表盘背面接线图,请回答
(1)、该接线图是几号仪表盘的接线图?该接线图连接线采
用的是那种接线表示法?
(2)、对应的正面仪表盘内安装了几块仪表?并说明每块仪
表的位号。
(3)、解释下列符号的含义①2SX ;②2PX ③B3—1中B3表示 1表示
(4)、将图中2PX中的连接线B5-19按相对呼应编号法连接
上对应的连接线。
(如下图看不清晰,参看课本P59图7-3)。
