晶体学基础第二章-晶体的对称分类与布拉菲点阵

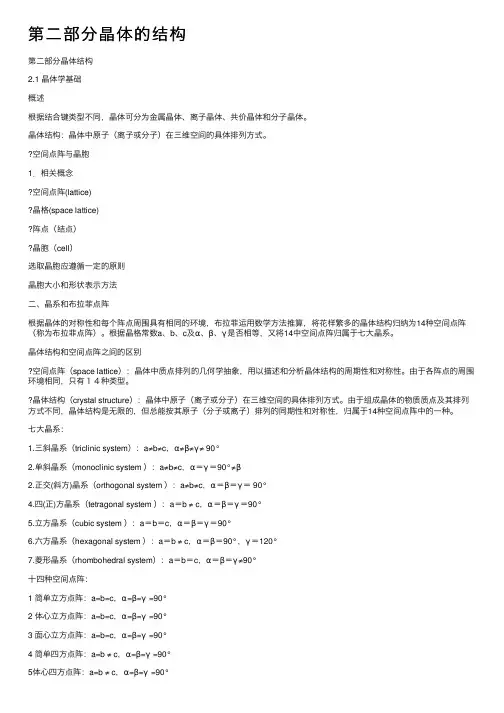

第⼆部分晶体的结构第⼆部分晶体结构2.1 晶体学基础概述根据结合键类型不同，晶体可分为⾦属晶体、离⼦晶体、共价晶体和分⼦晶体。

晶体结构：晶体中原⼦（离⼦或分⼦）在三维空间的具体排列⽅式。

空间点阵与晶胞1．相关概念空间点阵(lattice)晶格(space lattice)阵点（结点）晶胞（cell）选取晶胞应遵循⼀定的原则晶胞⼤⼩和形状表⽰⽅法⼆、晶系和布拉菲点阵根据晶体的对称性和每个阵点周围具有相同的环境，布拉菲运⽤数学⽅法推算，将花样繁多的晶体结构归纳为14种空间点阵（称为布拉菲点阵）。

根据晶格常数a、b、c及α、β、γ是否相等，⼜将14中空间点阵归属于七⼤晶系。

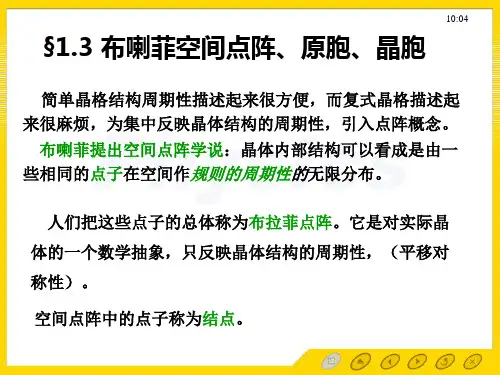

晶体结构和空间点阵之间的区别空间点阵（space lattice）：晶体中质点排列的⼏何学抽象，⽤以描述和分析晶体结构的周期性和对称性。

由于各阵点的周围环境相同，只有１４种类型。

晶体结构（crystal structure）：晶体中原⼦（离⼦或分⼦）在三维空间的具体排列⽅式。

由于组成晶体的物质质点及其排列⽅式不同，晶体结构是⽆限的，但总能按其原⼦（分⼦或离⼦）排列的同期性和对称性，归属于14种空间点阵中的⼀种。

七⼤晶系：1.三斜晶系（triclinic system）：a≠b≠c，α≠β≠γ≠ 90°2.单斜晶系（monoclinic system ）：a≠b≠c，α＝γ＝90°≠β2.正交(斜⽅)晶系（orthogonal system ）：a≠b≠c，α＝β＝γ＝ 90°4.四(正)⽅晶系（tetragonal system ）：a＝b ≠ c，α＝β＝γ＝90°5.⽴⽅晶系（cubic system ）：a＝b＝c，α＝β＝γ＝90°6.六⽅晶系（hexagonal system ）：a＝b ≠ c，α＝β＝90°，γ＝120°7.菱形晶系（rhombohedral system）：a＝b＝c，α＝β＝γ≠90°⼗四种空间点阵：1 简单⽴⽅点阵：a=b=c，α=β=γ =90°2 体⼼⽴⽅点阵：a=b=c，α=β=γ =90°3 ⾯⼼⽴⽅点阵：a=b=c，α=β=γ =90°4 简单四⽅点阵：a=b ≠ c，α=β=γ =90°5体⼼四⽅点阵：a=b ≠ c，α=β=γ =90°6 简单菱⽅点阵：a=b=c，α=β=γ≠ 90°7 简单六⽅点阵：a=b ≠ c，α=β=90°，γ =120°8 简单正交点阵：a≠b≠c，α= β= γ = 90°9 底⼼正交点阵：a≠b≠c，α= β= γ = 90°10 体⼼正交点阵：a≠b≠c，α= β= γ = 90°11 ⾯⼼正交点阵：a≠b≠c，α= β= γ = 90°12 简单单斜点阵：a≠b ≠c α= β =90°≠γ12 底⼼单斜点阵：a≠b ≠c α= β =90°≠γ14 简单三斜点阵：a≠b≠c α≠β≠γ≠90°⾦属晶体的结构主要为：FCC、BCC、HCP三、晶向指数和晶⾯指数1．⽴⽅晶系中的晶向指数晶向指数的确定⽅法晶向指数规律2．⽴⽅晶系中的晶⾯指数晶⾯指数的确定⽅法晶⾯指数规律2．六⽅晶系的晶向和晶⾯指数4．晶带晶带(zone)——相交或平⾏于某⼀直线的所有晶⾯的组合晶带轴：此直线为晶带轴。

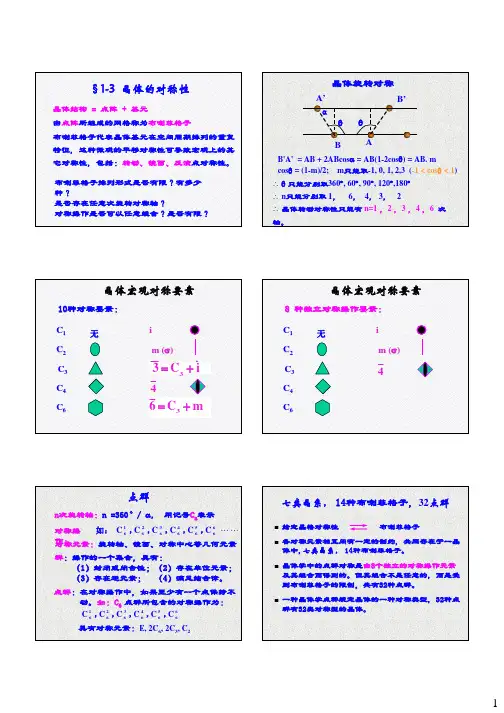

平移轴（translation axis ）：一条直线，沿此直线平移一定距离可使晶体的等同部分重合，即整个晶体复原。

¾平移轴：布拉菲点阵中的任意行列¾平移轴的移距：使晶体复原的最小平移距离，即行列上相邻两点间距对称操作：平移t晶格平移矢量——原胞基矢的线性组合平移群{}332211a l a l a l v v v ++螺旋轴n s2131、3241、42、436l 、62、63、64、65•0＜s ＜n/2；采用右手系（右螺旋轴），螺距为τ=(s /n )t 。

•若n/2＜s ＜n ；采用左手系（左螺旋轴），螺距为τ=(1-s /n )t 。

•若s =n/2；中性螺旋轴，左右手系等效。

螺旋轴21，31，3241意为按左旋方向旋转90度后移距1/4 t 。

43意为按右旋方向旋转90度后移距1/4 t；6462螺旋轴61，62，63，64，65滑移面（glide plane）：一假想平面，对此平面反映后平行于该平面平移一定距离可使晶体中每一个质点与其等同的质点重合，即整个晶体复原。

国际符号a，b，c，n，d¾滑移面（像移面）：一种复合的对称要素¾辅助几何要素有两个：一个假想的平面和平行此平面的某一直线方向¾平移的距离（移距）：该方向行列结点间距的一半对称操作：反映+ 平移（联合操作）¾沿晶轴方向移距为轴单位的1/2¾滑移矢量为a/2，b/2，c/2d ——金刚石型滑移面¾沿面对角线或体对角线滑移¾滑移矢量：(a+b)/4, (b+c)/4, (a+c)/4,(a+b+c)/4nn ——对角线滑移面¾沿面对角线或体对角线滑移¾滑移矢量：(a+b)/2, (b+c)/2, (a+c)/2,(a+b+c)/2滑移面a，b，c，n，dA：各种滑移面在3个轴方向上滑移矢量分布B：滑移面平行于投影面的投影C：滑移面垂直于投影面的投影晶体中可能存在的对称元素类型及符号：二、二维空间群1. 二维晶体的宏观对称元素：6个对称轴（1,2,3,4,6）、对称面（m）2. 二维晶系、布拉菲点阵与点群：¾晶轴只能取a和b，只剩下一个角度。

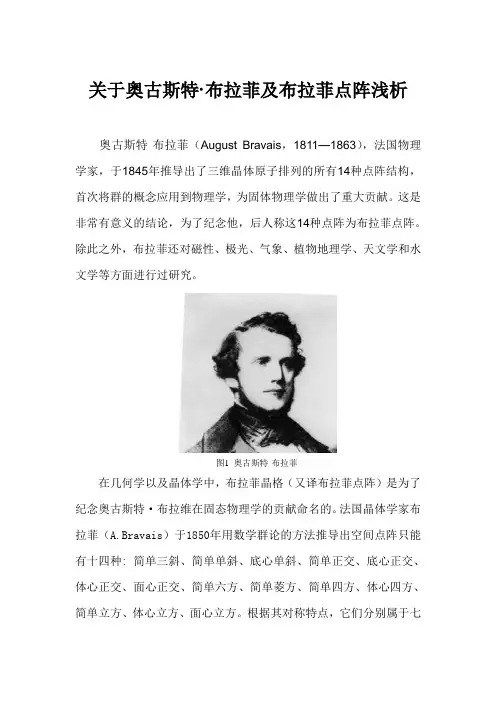

关于奥古斯特·布拉菲及布拉菲点阵浅析奥古斯特·布拉菲（August Bravais，1811—1863），法国物理学家，于1845年推导出了三维晶体原子排列的所有14种点阵结构，首次将群的概念应用到物理学，为固体物理学做出了重大贡献。

这是非常有意义的结论，为了纪念他，后人称这14种点阵为布拉菲点阵。

除此之外，布拉菲还对磁性、极光、气象、植物地理学、天文学和水文学等方面进行过研究。

图1 奥古斯特·布拉菲在几何学以及晶体学中，布拉菲晶格（又译布拉菲点阵）是为了纪念奥古斯特·布拉维在固态物理学的贡献命名的。

法国晶体学家布拉菲（A.Bravais）于1850年用数学群论的方法推导出空间点阵只能有十四种: 简单三斜、简单单斜、底心单斜、简单正交、底心正交、体心正交、面心正交、简单六方、简单菱方、简单四方、体心四方、简单立方、体心立方、面心立方。

根据其对称特点，它们分别属于七个晶系。

空间点阵到底有多少种排列形式？按照“每个阵点的周围环境相同”的要求，在这样一个限定条件下，法国晶体学家布拉菲（A. Bravais）曾在1848年首先用数学方法证明，空间点阵只有14种类型。

这14种空间点阵以后就被称为布拉菲点阵。

空间点阵是一个三维空间的无限图形，为了研究方便，可以在空间点阵中取一个具有代表性的基本小单元，这个基本小单元通常是一个平行六面体，整个点阵可以看作是由这样一个平行六面体在空间堆砌而成，我们称此平行六面体为单胞。

当要研究某一类型的空间点阵时，只需选取其中一个单胞来研究即可。

在同一空间点阵中，可以选取多种不同形状和大小的平行六面体作为单胞，如下图所示：其选取方式有，1．固体物理选法：在固体物理学中，一般选取空间点阵中体积最小的平行六面体作为单胞，这样的单胞只能反映其空间点阵的周期性，但不能反映其对称性。

如面心立方点阵的固体物理单胞并不反映面心立方的特征。

2．晶体学选法：由于固体物理单胞只能反映晶体结构的周期性，不能反映其对称性，所以在晶体学中，规定了选取单胞要满足以下几点原则：①要能充分反映整个空间点阵的周期性和对称性；②在满足①的基础上，单胞要具有尽可能多的直角；③在满足①、②的基础上，所选取单胞的体积要最小。

第二章晶体结构一、教学要求（1）内容提要：物质通常有三种聚集状态：气态、液态和固态。

而按照原子（或分子）排列的规律性又可将固态物质分为两大类，晶体和非晶体。

晶体中的原子在空间呈有规则的周期性重复排列；而非晶体的原子则是无规则排列的。

原子排列在决定固态材料的组织和性能中起着极重要的作用。

金属、陶瓷和高分子的一系列特性都和其原子的排列密切相关。

一种物质是否以晶体或以非晶体形式出现，还需视外部环境条件和加工制备方法而定，晶态与非晶态往往是可以互相转化的。

本章主要内容包括：：晶体学基础；金属的晶体结构；合金相结构；离子晶体结构；共价晶体结构；聚合物的晶态结构；非晶态结构。

（2）基本要求掌握晶体的空间点阵、晶胞、晶向和晶面指数、晶体的对称性等结晶学基础知识，了解32种点群和230种空间群等；掌握三种典型的金属晶体结构、合金相结构、离子晶体结构和硅酸盐晶体结构，了解共价晶体结构和分子与高分子晶体结构。

（3）重点难点重点：结晶学基本原理及典型的金属晶体、合金相、离子晶体结构。

难点：空间点阵、非化学计量化合物和鲍林规则。

（4）主讲内容①晶体学基础；②金属的晶体结构；③合金相结构；④离子晶体结构；⑤共价晶体结构；⑥聚合物晶体结构。

《第二章晶体结构》目录——引言——晶体的结构特征与基本性质（1.0h）2.1晶体结构的周期性（4.0-6.0h）2.2.1点阵与平移群一、点阵结构与点阵（1）一维点阵结构与直线点阵；（2）二维点阵结构与平面点阵（3）三维点阵结构与空间点阵二、点阵的条件与性质（1）定义；（2）条件；（3）点阵与点阵结构的对应关系。

2.2.2点阵单位与点阵参量一、点阵单位与点阵常数（1）直线点阵单位与线段参数（2）平面点阵单位与网格参数（3）空间点阵单位与晶胞参数二、其他晶体结构参数（1）（原子）阵点坐标与原子间距；（2）晶向（直线点阵）指数（3）晶面（平面点阵）指数；（4）晶面间距与晶面夹角（5）晶带与晶带定律三、极射投影*2.2.3 倒易点阵与晶体衍射*2.2晶体结构的对称性（4.0h）2.3.1对称性的基本概念——对称及其对称元素与对称操作2.3.2宏观对称性—晶体外形（有限）表现的对称性—点对称性一、点对称操作与宏观对称元素；二、点群及其表示方法——32个点群（晶类）；三、晶系与空间点阵型式——7种晶系与14种布拉菲点阵2.3.3微观称对性—晶格基元（无限）排列的对称性—体对称性一、空间对称操作与微观对称元素；二、空间群及其表示方法；三、等效点系——2.3.4点群与空间群的关系2.3.4 晶体结构符号2.3典型晶体结构分析（8.0h）2.3.1金属晶体结构2.3.2共价晶体结构2.3.3离子晶体结构2.3.4分子晶体结构2.3.5高分子(晶体)结构2.4 合金相结构2.2晶体结构的对称性——强调：对称操作与矩阵变换（点阵与矩阵）2.2.1对称性的基本概念——对称的概念（定义与划分）擅长形象思维的中国人在西汉〈韩诗外传〉就有：“凡草木花（注：有生命）多五出，雪花（注：无生命）独六出。

关于奥古斯特·布拉菲及布拉菲点阵浅析奥古斯特·布拉菲（August Bravais，1811—1863），法国物理学家，于1845年推导出了三维晶体原子排列的所有14种点阵结构，首次将群的概念应用到物理学，为固体物理学做出了重大贡献。

这是非常有意义的结论，为了纪念他，后人称这14种点阵为布拉菲点阵。

除此之外，布拉菲还对磁性、极光、气象、植物地理学、天文学和水文学等方面进行过研究。

图1 奥古斯特·布拉菲在以及中，布拉菲晶格（又译布拉菲点阵）是为了纪念在固态物理学的贡献命名的。

法国晶体学家（）于1850年用数学群论的方法推导出空间点阵只能有十四种: 简单三斜、简单单斜、底心单斜、简单正交、底心正交、体心正交、面心正交、简单六方、简单菱方、简单四方、体心四方、简单立方、体心立方、面心立方。

根据其对称特点，它们分别属于。

空间点阵到底有多少种排列形式？按照“每个阵点的周围环境相同”的要求，在这样一个限定条件下，法国晶体学家布拉菲（A. Bravais）曾在1848年首先用数学方法证明，空间点阵只有14种类型。

这14种空间点阵以后就被称为。

空间点阵是一个三维空间的无限图形，为了研究方便，可以在空间点阵中取一个具有代表性的基本小单元，这个基本小单元通常是一个平行六面体，整个点阵可以看作是由这样一个平行六面体在空间堆砌而成，我们称此平行六面体为单胞。

当要研究某一类型的空间点阵时，只需选取其中一个单胞来研究即可。

在同一空间点阵中，可以选取多种不同形状和大小的平行六面体作为单胞，如下图所示：其选取方式有，1．固体物理选法：在固体物理学中，一般选取空间点阵中体积最小的平行六面体作为单胞，这样的单胞只能反映其空间点阵的周期性，但不能反映其对称性。

如面心立方点阵的固体物理单胞并不反映面心立方的特征。

2．晶体学选法：由于固体物理单胞只能反映晶体结构的周期性，不能反映其对称性，所以在晶体学中，规定了选取单胞要满足以下几点原则：①要能充分反映整个空间点阵的周期性和对称性；②在满足①的基础上，单胞要具有尽可能多的直角；③在满足①、②的基础上，所选取单胞的体积要最小。
