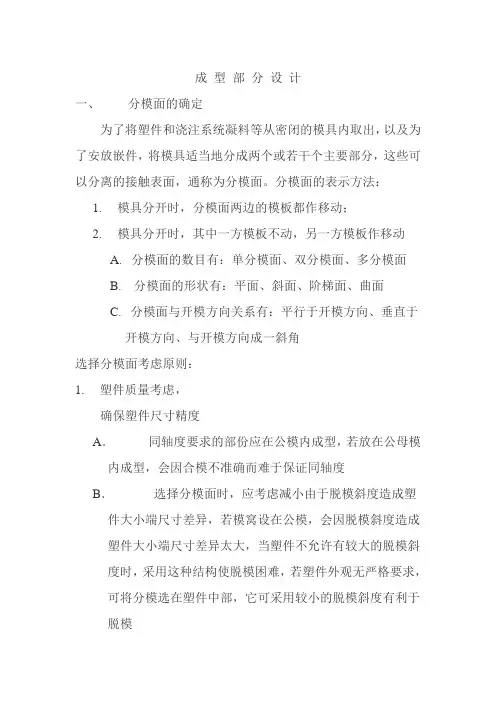

成型部分设计一、分模面的确定为了将塑件和浇注系统凝料等从密闭的模具内取出,以及为了安放嵌件,将模具适当地分成两个或若干个主要部分,这些可以分离的接触表面,通称为分模面。
分模面的表示方法:1. 模具分开时,分模面两边的模板都作移动;2. 模具分开时,其中一方模板不动,另一方模板作移动A. 分模面的数目有:单分模面、双分模面、多分模面B. 分模面的形状有:平面、斜面、阶梯面、曲面C. 分模面与开模方向关系有:平行于开模方向、垂直于开模方向、与开模方向成一斜角选择分模面考虑原则:1. 塑件质量考虑,确保塑件尺寸精度A.同轴度要求的部份应在公模内成型,若放在公母模内成型,会因合模不准确而难于保证同轴度B.选择分模面时,应考虑减小由于脱模斜度造成塑件大小端尺寸差异,若模窝设在公模,会因脱模斜度造成塑件大小端尺寸差异太大,当塑件不允许有较大的脱模斜度时,采用这种结构使脱模困难,若塑件外观无严格要求,可将分模选在塑件中部,它可采用较小的脱模斜度有利于脱模确保塑件表面要求:分模面尽可能选择在不影响塑件外观的部位以及塑件外观的要求2. 注射机技术规格考虑:A.锁模力考虑:尽可能减少塑件在分模面上的投影面积。
当塑件在分型面上的投影面积接近接近于注射机的最大注射面积时,有产生溢料的可能,模具的分模面尺寸在保证不溢料的情况下,应尽可能减少分模面接触面积,以增加分模面的接触压力,防止溢料,并简化分模面的加工B.模板间距考虑:分模面的确定要保证公母模开模行程最短3. 模具结构考虑A.尽量简化脱模部件a. 为便于塑件脱模,应使塑件在开模时尽可能留在公模,只要使塑件与公模的结合力大于塑件与母模的结合力即可,尽可能使塑难看与母模之间有一定的结合力,而不要把塑件与模具的结合力都放在公模b. 当塑件的外形简单,但内形有较多的孔或复杂孔时,塑件成型后必然留在模仁上,此时模窝可设在母模上,开模后可用推板顶出塑件,若模窝设在公模上,使脱模困难c. 当带有金属嵌件时,因为嵌件不会收缩包紧模仁,所以模窝应设在公模,否则开模后塑件留在母模,使脱模困难d. 若塑件的模仁对称分布时,应迫使塑件留在公模上,采用顶管脱模e. 若塑件有侧孔时,应尽可能将模仁设在公模部份,避免母模抽芯,否则造成脱模困难B.侧抽芯机械考虑a. 应尽量避免侧抽芯机构,若无法避免侧抽芯,应使抽芯尽量短b. 由于斜滑块合模时锁紧力较小,对于投影面积较大的大型塑件,可将塑件投影面积大的分模面放在公母模合模的主平面上,而将投影面积较小的分模面作为侧向分模面,否则斜滑块的锁紧机构必须做得很庞大,或由于锁不紧而溢边C.量方便浇注系统的布置:分模面的确定不妨碍浇注系统的正常开设D.便于排气:为了有利于气体的排出,分模面尽可能与料流的末端重合E.便于嵌件的安放:当分模面开启后,要有一定的空间安放嵌件F.模具总体结构简化,尽量减少分模面的数目,尽量采用平直分型面。
模具毕业设计说明书模具毕业设计说明书一、引言模具是现代工业生产中不可或缺的重要工具之一。
它以其精密的制造工艺和高度可定制化的特点,在汽车、电子、航空航天等领域发挥着重要作用。
本篇文章旨在介绍我所设计的一款模具,并详细阐述其设计理念、制造工艺以及应用前景。
二、设计理念1.1 设计目标本次毕业设计的目标是开发一款用于汽车零部件生产的模具。
该模具应具备高效率、高精度和可重复使用的特点,以满足汽车行业对于零部件生产的需求。
1.2 创新点为了提高生产效率和降低成本,本设计采用了先进的CAD/CAM技术,实现了模具设计的数字化和自动化。
同时,还引入了3D打印技术,使得模具的制造更加灵活和快速。
1.3 设计原则在模具设计过程中,我们遵循了以下原则:(1)功能性:模具应能够满足零部件的尺寸精度和表面质量要求,确保零部件的装配性能。
(2)可靠性:模具应具备良好的耐磨性和抗腐蚀性,以确保长时间的稳定运行。
(3)可维护性:模具应设计成易于维护和更换零部件的结构,以便及时修复和更换损坏的部件。
三、制造工艺2.1 模具设计在模具设计过程中,我们首先进行了零部件的三维建模和装配。
然后,利用CAD软件对模具进行了结构分析和优化,确保其刚度和稳定性。
最后,根据设计结果生成了模具的数控加工程序。
2.2 模具制造为了提高模具的制造效率和精度,我们采用了先进的数控机床和高速切削工艺。
同时,还利用了3D打印技术,制造了模具的一些复杂部件。
这种组合制造工艺不仅提高了制造速度,还保证了模具的精度和质量。
四、应用前景3.1 汽车行业汽车行业是模具的主要应用领域之一。
随着汽车产量的增加和产品更新换代的加速,对于高精度、高效率的模具需求也越来越大。
本设计的模具正是为了满足这一需求而设计的,具有广阔的市场前景。
3.2 电子行业随着电子产品的普及和更新换代的速度加快,对于电子零部件模具的需求也在不断增加。
本设计的模具可以应用于电子行业中的塑料零部件生产,为电子产品的制造提供可靠的支持。
压铸模具设计方案压铸模具设计方案一、设计方案概述本设计方案旨在设计一种用于压铸工艺的模具,以满足工件的外观质量和尺寸精度要求。
本设计方案采用CAD软件进行设计,并结合模具设计的基本原理和经验进行设计。
二、模具结构设计1. 模具整体结构设计模具采用分离式结构设计,包括上模和下模。
上模为固定模,下模为活动模。
其中,上模包括模座、顶针、顶杆等部件,下模包括模座、导柱、导套等部件。
模具座采用刚性结构,以确保模具的稳定性和刚度。
2. 模具中心距设计模具中心距的确定是保证工件尺寸精度的关键之一。
根据工件的尺寸和结构特点,设计合理的模具中心距,以确保模具能够精确复制工件的尺寸。
3. 模具冷却系统设计为了提高生产效率、减少模具磨损和延长模具寿命,设计冷却系统对模具进行冷却。
冷却系统包括冷却孔和进水口,通过冷却水的流动,迅速冷却模具,以提高生产效率和模具寿命。
4. 模具材料选择模具的材料选择是保证模具寿命和使用效果的重要因素。
根据工件的材料和要求,选择适当的模具材料,保证模具具有良好的硬度和耐磨性。
三、模具生产工艺1. 加工工艺规程模具的加工工艺包括数控加工、外圆磨削等。
根据模具的具体结构和工艺要求,制定合理的加工工艺规程,以确保模具的加工质量。
2. 检测工艺模具加工完成后,进行检测以验证模具的质量。
检测工艺包括模具尺寸检测、表面质量检测等,通过合适的检测工艺,确保模具符合设计要求。
四、模具的维护、维修和更换为了保证模具的正常使用和延长其寿命,进行模具的定期维护、维修和更换。
维护工作包括清洁模具、添加润滑剂等,维修工作包括修复模具损伤、更换模具部件等,更换工作包括根据模具磨损程度,定期更换模具部件。
五、结论本设计方案是一种用于压铸工艺的模具设计方案,通过合理的结构设计、材料选择和加工工艺,可以满足工件的外观质量和尺寸精度要求。
同时,通过模具的定期维护、维修和更换,可以保证模具的正常使用和延长其寿命。

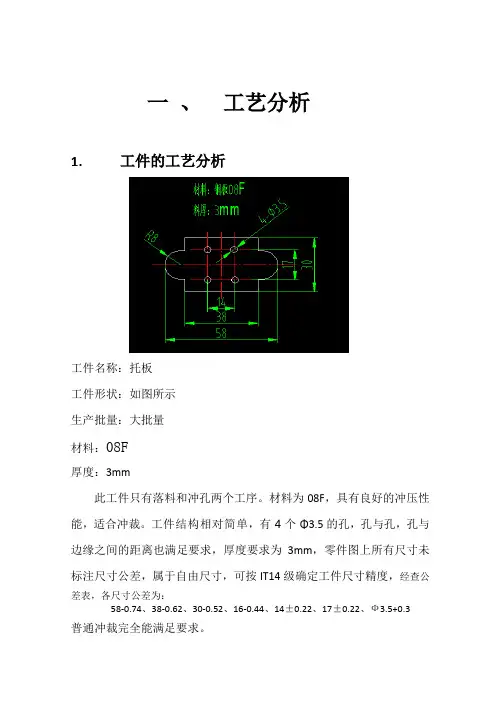

一、工艺分析1. 工件的工艺分析工件名称:托板工件形状:如图所示生产批量:大批量材料:08F厚度:3mm此工件只有落料和冲孔两个工序。
材料为08F,具有良好的冲压性能,适合冲裁。
工件结构相对简单,有4个Φ3.5的孔,孔与孔,孔与边缘之间的距离也满足要求,厚度要求为3mm,零件图上所有尺寸未标注尺寸公差,属于自由尺寸,可按IT14级确定工件尺寸精度,经查公差表,各尺寸公差为:58-0.74、38-0.62、30-0.52、16-0.44、14±0.22、17±0.22、Ф3.5+0.3普通冲裁完全能满足要求。
2. 冲裁工艺方案的确定该工件包括落料、冲孔两个基本工序,可有以下三种工艺方案:方案一:先落料,后冲孔。
采用单工序模生产。
方案二:落料—冲孔复合冲模。
采用复合模生产。
方案三:冲孔—落料级进冲模。
采用级进模生产。
方案一结构简单,但需要两道工序两副模具,成本高生产效率低,难以满足大批量生产的要求。
方案二只需要一副模具,工件精度及生产效率都教高,工件最小壁厚为7MM模具强度较好。
方案三也只需要一副模具,生产效率高,操作方便,但是制造精度不如复合模。
工件尺寸精度要求不高,形状不大,但工件产量较大,根据材料较厚(2mm)的特点,为保证孔位精度,冲模有较高的生产率,通过对上述三种方案的分析比较,决定实行工序集中的工艺方案,采取利用导正钉进行定位、刚性卸料装置、自然漏料方式的级进冲裁模结构形式。
综上该件的冲裁工艺采用方案三为佳,即级进模。
2中州大学毕业设计二模具设计1. 模具结构形式(1)模具类型设计由冲压工艺分析可知,采用级进模。
(2)定位方式的选择该模具采用的是条料,控制条料送进方向采用导料板,无测压装置,控制条料的送进步距采用挡料销定距。
(3)卸料方式的选择因为工件料厚为3MM,相对较薄,卸料力也较小,故采用刚性卸料。
又因为是级进模,故采用下出料。
(4)排样方式的确定及其计算托板的形状为左右对称,下端水平,采用直对排效率较高。
模具数控加工设计方案模具数控加工设计方案一、设计目标本次设计的目标是设计一套高效、精确的数控加工模具,以提高加工效率和产品质量。
主要包括两个方面的内容:一是设计外观精美、结构合理、功能齐全的数控加工模具;二是设计出适合数控加工的工艺流程,保证加工效率和产品精度。
二、设计内容1. 外观设计在外观设计上,数控加工模具应该具备美观、实用、稳定的特点。
要考虑到模具的使用环境和工作条件,选择合适的材质和加工工艺,确保模具的质量和性能。
2. 结构设计在结构设计上,数控加工模具应该具有简单、紧凑、稳固的特点。
要考虑到模具的承载能力和使用寿命,选择合理的结构形式和加工工艺,确保模具的稳定性和耐用性。
3. 功能设计在功能设计上,数控加工模具应该具备多功能、高效能的特点。
要考虑到模具的加工精度和加工效率,选择合适的刀具和夹具,确保模具的加工能力和加工质量。
4. 工艺流程设计在工艺流程设计上,要根据产品的形状、尺寸和材料特性,选择合适的加工方法和加工工艺。
要通过模具的结构设计和刀具的选择,使得加工过程简洁、高效、精准,保证产品尺寸和形状的准确性和一致性。
三、设计步骤1. 确定设计要求首先要明确设计的目标和要求,包括模具的外观、结构和功能等方面的内容。
要根据产品的特点和加工要求,确定模具的技术参数和工艺流程。
2. 进行设计分析在设计分析中,要对产品的形状、尺寸和材料特性进行分析,确定加工过程和加工工艺。
要根据加工要求和工艺流程,选择适合的加工方法和加工设备。
3. 进行结构设计在结构设计中,要根据产品的形状和加工要求,选择合适的结构形式和加工工艺。
要考虑到模具的承载能力和使用寿命,确保模具的稳定性和耐用性。
4. 进行功能设计在功能设计中,要根据产品的加工精度和加工效率,选择适合的刀具和夹具。
要通过模具的结构设计和刀具的选择,使得加工过程简洁、高效、精准,保证产品尺寸和形状的准确性和一致性。
5. 进行工艺流程设计在工艺流程设计中,要根据产品的形状、尺寸和材料特性,选择合适的加工方法和加工工艺。

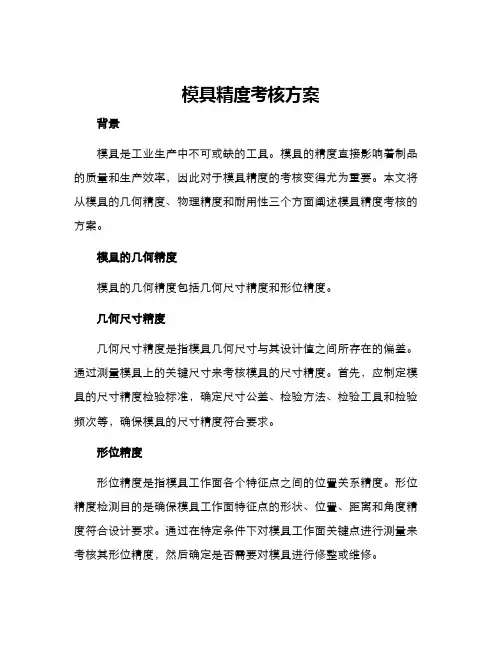

模具精度考核方案背景模具是工业生产中不可或缺的工具。
模具的精度直接影响着制品的质量和生产效率,因此对于模具精度的考核变得尤为重要。
本文将从模具的几何精度、物理精度和耐用性三个方面阐述模具精度考核的方案。
模具的几何精度模具的几何精度包括几何尺寸精度和形位精度。
几何尺寸精度几何尺寸精度是指模具几何尺寸与其设计值之间所存在的偏差。
通过测量模具上的关键尺寸来考核模具的尺寸精度。
首先,应制定模具的尺寸精度检验标准,确定尺寸公差、检验方法、检验工具和检验频次等,确保模具的尺寸精度符合要求。
形位精度形位精度是指模具工作面各个特征点之间的位置关系精度。
形位精度检测目的是确保模具工作面特征点的形状、位置、距离和角度精度符合设计要求。
通过在特定条件下对模具工作面关键点进行测量来考核其形位精度,然后确定是否需要对模具进行修整或维修。
物理精度模具的物理精度主要是指模具的硬度和强度等指标。
硬度模具的硬度是模具工作时所受的力的能力,模具硬度测试可以通过硬度计进行测量,以确定模具是否符合要求。
强度模具的强度是指模具工作过程中所承受的力是否在规定范围内,并且是否符合设计要求。
检测模具的强度主要通过进行承载力试验或弯曲试验等方法进行测试。
耐用性模具的耐用性又称寿命,是指模具在正常使用范围内可连续工作的时间或生产的产品数量。
了解模具的耐用性可以有效地预测其寿命,并且可以早期发现模具故障,保证生产效率和产品质量。
耐用性测试模具的耐用性测试主要通过进行疲劳试验,加速寿命试验和现场实际使用情况的测试来确定其耐用性。
根据测试结果,可以对寿命短的模具进行修整或淘汰,并且可以提前准备备用模具,保证生产不中断。
结论本文从模具的几何精度、物理精度和耐用性三个方面,给出了模具精度考核的方案。
在实际生产中,需要制定有效的精度检验标准和使用周期,并根据实际情况进行定期检测和维修,以确保模具的精度和寿命。

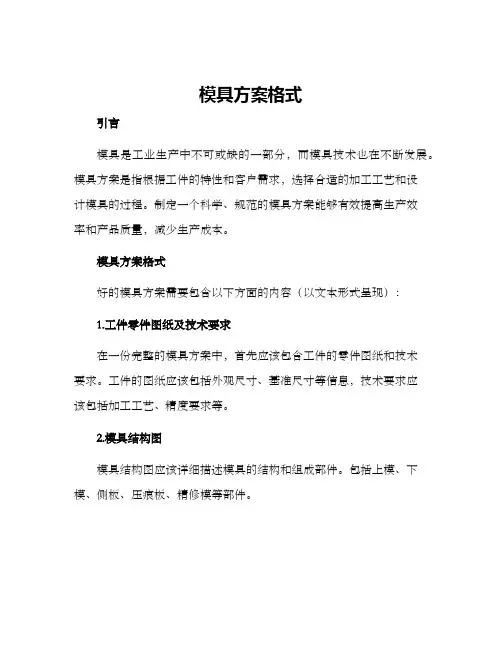

模具方案格式引言模具是工业生产中不可或缺的一部分,而模具技术也在不断发展。
模具方案是指根据工件的特性和客户需求,选择合适的加工工艺和设计模具的过程。
制定一个科学、规范的模具方案能够有效提高生产效率和产品质量,减少生产成本。
模具方案格式好的模具方案需要包含以下方面的内容(以文本形式呈现):1.工件零件图纸及技术要求在一份完整的模具方案中,首先应该包含工件的零件图纸和技术要求。
工件的图纸应该包括外观尺寸、基准尺寸等信息,技术要求应该包括加工工艺、精度要求等。
2.模具结构图模具结构图应该详细描述模具的结构和组成部件。
包括上模、下模、侧板、压痕板、精修模等部件。
3.模具设计图和技术要求模具设计图应该详细描述模具的设计,包括模具的加工准备、制作过程、零件拼装等。
在设计阶段,还应该确定模具的技术要求,包括材料、热处理要求等。
4.加工工艺卡加工工艺卡是对整个模具制作过程进行规范管理的重要工具。
加工工艺卡应该按照制作工艺流程,明确每个环节的加工工序、设备要求和质量控制要求。
5.模具零件检验记录在模具制作的各个环节,需要对零件进行严格的检验和测试,保证零件质量符合要求。
模具零件检验记录需要详细记录每个零件的检验过程、结果和结论。
6.模具整体检验记录模具整体检验需要对制作完成后的模具进行全面的检测。
记录每个零部件的加工精度和装配精度,检验结果要符合技术要求。
结论模具方案的制定对于保证模具的质量和生产效率有着重要的作用。
一个好的模具方案不仅需要各个方面的要求都得到满足,而且还需要注重每个细节,保证每个零件的质量都得到保证,从而保证最终的产品质量。

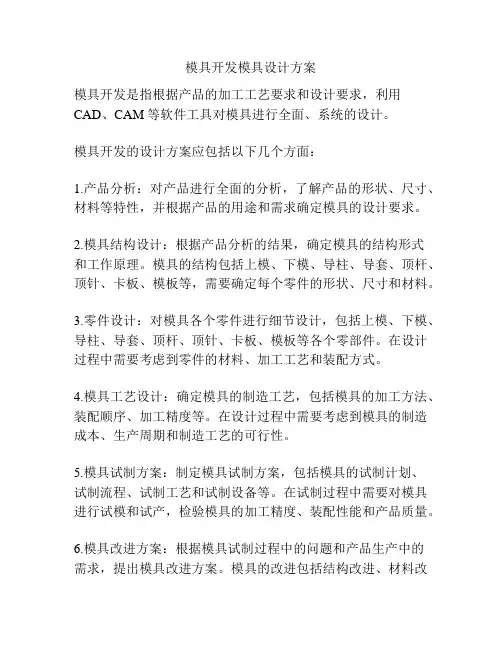

模具开发模具设计方案
模具开发是指根据产品的加工工艺要求和设计要求,利用CAD、CAM等软件工具对模具进行全面、系统的设计。
模具开发的设计方案应包括以下几个方面:
1.产品分析:对产品进行全面的分析,了解产品的形状、尺寸、材料等特性,并根据产品的用途和需求确定模具的设计要求。
2.模具结构设计:根据产品分析的结果,确定模具的结构形式
和工作原理。
模具的结构包括上模、下模、导柱、导套、顶杆、顶针、卡板、模板等,需要确定每个零件的形状、尺寸和材料。
3.零件设计:对模具各个零件进行细节设计,包括上模、下模、导柱、导套、顶杆、顶针、卡板、模板等各个零部件。
在设计过程中需要考虑到零件的材料、加工工艺和装配方式。
4.模具工艺设计:确定模具的制造工艺,包括模具的加工方法、装配顺序、加工精度等。
在设计过程中需要考虑到模具的制造成本、生产周期和制造工艺的可行性。
5.模具试制方案:制定模具试制方案,包括模具的试制计划、
试制流程、试制工艺和试制设备等。
在试制过程中需要对模具进行试模和试产,检验模具的加工精度、装配性能和产品质量。
6.模具改进方案:根据模具试制过程中的问题和产品生产中的
需求,提出模具改进方案。
模具的改进包括结构改进、材料改
进、加工工艺改进等,旨在提高模具的加工精度、生产效率和产品质量。
总之,模具开发的设计方案需要综合考虑产品的加工工艺要求和设计要求,确定模具的结构形式、零件设计、工艺设计、试制方案和改进方案。
通过合理的设计方案,可以提高模具的加工精度、生产效率和产品质量,从而有利于产品的生产和发展。
(一)零件工艺性分析工件为图1所示的落料冲孔件,材料为Q235钢,材料厚度1mm ,生产批量为大批量。
工艺性分析内容如下:1.材料分析Q235为普通碳素结构钢,具有较好的冲裁成形性能。
2. 结构分析零件结构简单对称,无尖角,对冲裁加工较为有利。
零件一端有一圆孔,孔的尺寸为9mm ,满足冲裁最小孔径min d ≥mm 20.1=t 的要求。
另外,经计算孔距零件外形之间的最小孔边距为4.5mm ,满足冲裁件最小孔边距min l ≥mm t 5.15.1=的要求。
所以,该零件的结构满足冲裁的要求。
3. 精度分析:零件上有4个尺寸标注了公差要求,由公差表查得其公差要求都属IT13,取75.0=x ,所以普通冲裁可以达到零件的精度要求。
对于凸凹模分别按IT6级和IT7级加工制造。
由以上分析可知,该零件可以用普通冲裁的加工方法制得。
图1 工件图(二)冲裁工艺方案的确定零件为一落料冲孔件,可提出的加工方案如下: 方案一:先落料,后冲孔。
采用两套单工序模生产。
方案二:落料—冲孔复合冲压,采用复合模生产。
方案三:冲孔—落料连续冲压,采用级进模生产。
方案一模具结构简单,但需两道工序、两副模具,生产效率低,零件精度较差,在生产批量较大的情况下不适用。
方案二只需一副模具,冲压件的形位精度和尺寸精度易保证,且生产效率高。
尽管模具结构较方案一复杂,但由于零件的几何形状较简单,模具制造并不困难。
方案三也只需一副模具,生产效率也很高,但与方案二比生产的零件精度稍差。
欲保证冲压件的形位精度,需在模具上设置导正销导正,模具制造、装配较复合模略复杂。
所以,比较三个方案欲采用方案二生产。
现对复合模中凸凹模壁厚进行校核,当材料厚度为1mm 时,可查得凸凹模最小壁厚为4.27mm ,现零件上的最小孔边距为4.5mm ,所以可以采用复合模生产,即采用方案二。
(三)零件工艺计算 1.刃口尺寸计算根据零件形状特点,刃口尺寸计算采用分开制造法。
L型工件冲压模具设计(含全套CAD图纸)说明书设计题目:L型工件冲压模具设计专业年级:机械设计制造及其自动化2011级学号:姓名:指导教师、职称:2015 年05 月27 日目录摘要 (I)Abstract ................................................................ I I 1 引言............................................................... - 1 -1.1本设计的目的与意义......................................... - 1 -1.2冲压模具在国内外发展概况及存在问题......................... - 1 -1.3课题应解决的主要问题、指导思想和应达到的技术要求 ........... - 2 - 2产品的结构分析和构成 ............................................... - 3 -2.1产品设计................................................... - 3 -2.2制作图及产品基本要求....................................... - 3 -2.3冲裁件的工艺分析........................................... - 4 -2.4确定工艺方案............................................... - 5 -3.计算冲裁力、压力中心和选用压力机................................... - 6 -3.1排样方式的确定及材料利用率的计算........................... - 6 -3.2计算冲裁力、卸料力......................................... - 7 -3.3压力机的选用............................................... - 8 -3.4确定模具压力中心........................................... - 9 -3.5冲裁模间隙与凸凹模刃口尺寸及公差的计算.................... - 10 -4.设计需要的模具.................................................... - 13 -4.1确定模具的结构............................................ - 13 -4.2橡胶的选用................................................ - 14 -4.3模柄的尺寸选用............................................ - 16 -4.4凸模的外形尺寸............................................ - 17 -4.5凸模强度校核.............................................. - 18 -4.6落料凹模尺寸的计算........................................ - 18 -4.7定位零件.................................................. - 19 -4.8卸料装置.................................................. - 19 -4.9模具的闭合高度............................................ - 19 - 结束语.............................................................. - 20 - 参考文献............................................................ - 21 - 致谢................................................................ - 23 -摘要本设计压模进行了冲孔、落料级进模的设计。
模具设计(含精度设计)课程实践设计指导书1 课程实践设计的性质与目的:(1) 性质课程设计是模具设计(含精度设计)课程设计的一个重要环节,是运用所学基础和专业知识的一次综合练习。
(2) 目的( 1 )使学生初步掌握塑料成型工艺过程和模具结构设计与计算的步骤和方法;( 2 )使学生能够了解相关成型设备的结构和选用原则;( 3 )巩固深化所学的基础及专业知识,培养独立工作能力;( 4 )提高学生使用国标、手册和图册的能力。
2 课程设计的任务:(1) 拟定制件的工艺过程;(2) 设计塑料注射模,并绘制装配图、零件图的成套图纸 1 套(3) 编写设计说明书 1 份3 时间分配(1) 设计准备并明确设计任务与要求(2) 拟定制件的工艺过程(3) 模具零件的结构设计,画装配草图(4) 画正式模具装配图和零件图(5) 编写设计说明书4 设计原则(1) 保证成型合格的工件(2) 模具结构简单、寿命长、成本低且与生产批量相适应(3) 操作方便、安全5 设计前的准备:(1) 熟悉设计任务书,明确设计任务和要求(2) 了解零件的形状,尺寸精度和表面粗糙度,材料等技术要求和生产量(3) 配备资料《模具设计指导书》。
从此资料中选择设备的类型、规格等,为模具设计作准备。
6课程设计的一般步骤及方法(1)塑件分析(2)注射机的选用(3)模具设计的有关计算1)凹、凸模零件工作尺寸的计算2)型腔壁厚、底板厚度的确定3)模具加热、冷却系统的确定(4)模具结构设计1)塑件成型位置及分型面选择2)模具型腔数的确定,型腔的排列和流道布局以浇口位置设置3)模具成型零件的结构设计4)侧分型与抽芯机构的设计5)顶出机构的设计6)拉料杆的形式选择7)排气方式设计(5)标准注射模架的选用按 GB/T12556.1-1990 选定模架 , 在模具零部件设计基础上初步绘出模具的结构草图。
(6)注射机参数校核1)最大注射量校核2)注射压力的校核3)锁模力的校核4)模具与注射机安装部分相关尺寸的校核,包括模具高度,开模行程,模座安装尺寸等几个方面的相关尺寸的校核。
模具课程设计说明书篇一:模具因材施教说明书模板+课程设计(说明书)题目: 冲裁件设计学生姓名:学号 :专业 :金属资料工程指导教师 :吴敏、邹隽、余海洲评阅教师 :吴敏、邹隽、余海洲达成日期: 2021 年 1 月 18 日目录第一章设计任务. .3第二章选定确立工艺方案及模具构造为形式3 2.1冲压工艺解析..32.2冲压工艺路线图确实定4第三章模具整体构造的设计.. 53.1模具种类确实定53.2定位方式的选择53.3卸料装置的选择53.4导向装置确实定5第四章排样图设计.64.1排样有关尺寸的计算.64.2绘制排样图6第五章主要工艺计算75.1压力中心的计算75.2冲压力的计算.. .85.3组织工作部件刃口尺寸计算10第六章主要部件构造尺寸的观点设计106.1凹模构造的设计..116.2冲孔凸模构造的设计126.3凸凹模构造的设计13 6.4定位部件的设计146.5弹簧的设计146.6凸凹模尺寸确立.. (17)6.7卸料螺钉的设计.... .176.8卸料装置的设计 (17)6.9模柄确实定..... ... .176.10上垫板确实定... . . (17)6.11刚性推件装置确实定.. (17)6.12凸模固定板确实定.. ... . .176.13凸凹模固定板确实定.. ... . 18第七章模架及其余部件的设计19第八章冲压设施的采纳208.1压力机的选择. 208.2模具的闭合高度的计算 (21)第九章固定方式确实定229.1凸和凹模的固定... . (22)9.2确立装置基准 (23)第十章绘制模具装置图... . . (24)第一章设计任务冲压手工及模具设计(机械部件见附图)第二章确立工艺方案及模具构造形式2、1 冲压工艺解析1、(1) 部件资料、尺寸公差要求此工件资料为 45 钢,拥有优异的冲压灵巧性,合适冲裁。
