硅酸盐晶体结构

硅酸盐晶体结构

• 蒙脱石是2：1型结构（见结构模 型），即两层硅氧四面体中间夹一 层铝氧八面体层。在铝氧八面体层 中大约有三分之一的Al3+被Mg2+离 子所取代，为了平衡多余的负电价， 在结构单位层之间有其它阳离子平 衡。化学式中的的M即为其它阳离 子，在蒙脱石中，一般是Na1+和 Ca2+离子。而且以水化阳离子的形 式进入结构。
• 它将与硅氧层以外的阳离子相连。 这种自由氧在空间排列也形成六边 形网格。层状结构中络阴离子的基 本单元是[Si4O10]4-，其a、b轴的方 向分别为a=0.520nm, b=0.90nm。在 各种层状硅酸盐晶体结构中，其晶 胞参数中α0和b0的值大致与此值相 近。
• 在层状结构硅酸盐晶体结构中，自 由氧一般和Al3+、Mg2+、Fe3+、 Fe2+等阳离子相连，它们的配位数 为6，构成Al-O，Mg –O等八面体。 由于硅氧层中自由氧形成六边形网 格，因此Al-O或Mg–O八面体也连 成六边形网格，它们之间有两种连 接方式。
• 在层状硅酸盐晶体结构中，硅氧四 面体层和铝氧或镁氧八面体层的连 接方式有两种，一种是由一层四面 体层和一层八面体层相连，称为1： 1型或两层型层状结构（见高岭土结 构模型）。另一种是由两层四面体 层中间夹一层八面体层，称为2：1 型或三层型层状结构（见滑石结构 模型）。
• 不论是两层还是三层，从这样的结 构单位来看，电荷已经平衡。因此 层状结构中，二层与二层或三层与 三层之间只能以微弱的分子键或 OH1-离子产生的氢键来联系。由于 这种键力很弱。所以，在二层或三 层的结构单位之间可以有水分子存 在。
• 在α-方石英中，两个共顶的硅氧四 面体相连，相当于以共用氧为对称 中心。由于这三种石英的硅氧四面 体的连接方式不同，因此它们之间 的转变将拆开Si-O键，重新组合成 新的骨架。

硅酸盐晶体结构(无机材料科学)

硅酸盐晶体结构(无机材料科学)
§2.6.6 硅酸盐矿物的晶体结构
一、岛状结构 镁橄榄石（ Mg2[SiO4]或 2MgO· 2） SiO 二、组群状结构 绿宝石（Be3Al2[Si6O18] 或 3BeO· 2O3 · Al 6SiO2) 三、连状结构 透辉石CaMg [Si2O6] 的结构（CaO· MgO· 2SiO2 ） 四、层状结构（层状结构矿物的特点） 1、高岭石结构（ Al2O3•2SiO2 •2H2O 或Al4[Si4O10](OH)8） 2、 蒙脱石（微晶高龄石）的结构（Al2[Si4O10](OH)8•nH2O理论式）
双四面体
三元环
四元环
六元环
5
(3) 链状 单链 ：[SiO4]彼此共用两个顶点， 在一维方向上连结成无限的长链， 每一四面体仍有2个活性氧，借 此与存在于链间的金属离子相连， Si/O=1:3； 双链 ：双链是由两个单链通过共 用氧平行连接而成，或者看成是 单链通过一个镜面反映而得。 Si/O=4:11
21
辉石类硅酸盐（如透辉石，玩火辉石）含有[Si2O6]n4n单链，链与链之间通过金属正离子相连接，最常见的为 Mg2+和Ca2+ ，也有被其他正离子取代的情况，Mg2+可被 Fe2+代替，（Mg2++Ca2+）可被（Na++Al3+）, （Na++Fe3+）, （Li++Al3+）等离子对所取代。 角闪石类硅酸盐含有[Si4O11]n6n-双链，如斜方角闪石 (Mg,Fe)7 [Si4O11]2(OH)2，透闪石 Ca2Mg5[Si4O11]2(OH)2， 具有硅氧链的硅酸盐矿物，因链内Si-O键要比链之间 的M-O键强得多，所以这类矿物易沿链（或带）方向 劈裂为柱状或纤维状。 以透辉石为例说明该类矿物的结构。

硅酸盐晶体结构

硅酸盐晶体结构
• SiO2晶体熔 点高、硬度 大、化学稳 定性好，无 明显解理。
22:15
41
22:15
42
22:15
43
存在对称中心
存在对称面
22:15
45
α-方石英
• 立方晶系，
• 空间群: Fd3m
• 晶格常数，
a 0.713nm
• 晶胞分子数Z=8，
22:15
α-方石英结构
46
α-磷石英
• 六方晶系， • 空间群 P 63 mc
沿链间结合较弱处劈裂成纤维 (如：石棉细长纤维状)。
各向异性， 解理易在链间发生， 解理面间有一定的角度。
四、层状结构硅酸盐 Layer Structure
[SiO4]中共用三个顶角氧。
？？络阴离子式：
[Si4O10]4－
单网层结构：
复网层结构：一层八面体+
一八面体层 + 一四面体层 二层四面体连接。
K[AlSi3O8] Na[AlSi3O8] Ca[Al2Si2O8] Ba[Al2Si2O8]
高温钾长石K[AlSi3O8]： 四分之一的Si4+被Al3+置换。
为保持电中性，同时引入K＋。
[SiO4]和[AlO4]四面体组成架状结构， 形成一个四联环。
2.长石晶型结构
① 吸附作用：孔道和内表面很大，加热把空穴内 的水排出。
• 进行单、双杠器械运动时， 滑石等常用作固体润滑剂。
脱水效应：陶瓷和玻璃工业的重要原料。 39
五、架状结构 framework structure
• [SiO4]所有四个顶角氧均共用， 在三维空间形成规则的架状网络。
• 纯晶态SiO2（石英 quartz ）的晶体结构。

硅酸盐晶体结构

硅酸盐晶体结构
的O2-均为桥氧，无活性氧， 电价平衡，实际上是氧化 物SiO2。
‫ڻ‬以SiO2为例讨论，SiO2分
为三类晶型（石英、鳞石 英、方石英）七种变体。
目录
上页
下页
退出
（1）α-方石英结构
立方晶系，Fd3m 空间群， a=0.705nm，Si4+在立方 晶胞中的配置与金刚石 构造中的相同，而 O2-位于每两个 Si4+之间， Si4+、O2-均作面心立方排 列。
结构式Mg6[Si4O10]（OH）
8

结构组成：相当于在高 岭石结构中，用Mg2+取 代Al3+，为保持电价平
衡，需用3个Mg2+取代2
个Al3+
目录
上页
下页
退出
4、叶腊石类 (属三层结构) 主要有叶腊石、蒙脱石、 滑石。
叶腊石
构成：将高岭石的双层结
构再加上一层[SiO4]四面
体层。
成分：Al2O3· 4SiO2· 2O H
目录 上页 下页 退出

3）四面体不相连，八面体共棱相连。

4）Si-O形成[SiO4]四面体，弧立存在，由
[MgO6]连接起来。 5）Si-O→[SiO4]，Mg-O→[MgO6]

目录
上页
下页
退出
（2)
结构特点
1）各[SiO4]4- 是单独存在的，其顶角相互地朝上朝下。 ２）各[SiO4]4-四面体只通过O-Mg-O键连接一起。
目录
上页
下页
退出
（2）叶蛇纹石 又称岫玉， 形成于镁质碳酸岩的变质大 理石中，全国最大的蛇纹石 玉矿在辽宁省岫岩县哈达碑 镇瓦沟，岫岩玉以绿色为主， 还有红、黄、白、青、蓝、 紫色和墨绿、淡黄、乳白色。 可谓七彩斑斓，五光十色。 硬度一般介于3.5至5之间。

《硅酸盐晶体结构》PPT课件

《硅酸盐晶体结构》PPT课件
1 ：2
镁橄榄石 Mg2[SiO4] 镁铝石榴石 Al2Mg3[SiO4]3 硅钙石 Ca3[Si2O7] 蓝锥矿 BaTi[Si3O9] 斧石
Ca2Al2(Fe,Mn)BO3[Si4O12](OH) 绿宝石 Be3Al2[Si6O18] 透辉石 CaMg[Si2O6] 透闪石 Ca2Mg5[Si4O11]2(OH)2 滑石 Mg3[Si4O10](OH)2 石英 SiO2 钾长石 K[AlSi3O8] 方钠石 Na[AlSiO4] 4/3H2O
三、组群状结构
2个、3个、4个或6个[SiO4] 通过共用氧相连接形成单独硅 氧络阴离子团（有限硅氧四面体群），它们之间再通过其它金 属离子连接。
（1）桥氧（或公共氧、非活性氧）：有限四面体群中连 接两个Si4+的氧，其电价已饱和，一般不再与其它正离子配位
（2）非桥氧（或非公共氧、活性氧）：只有一侧与Si4+
属斜方晶系，空间群Pbnm
晶胞参数 a=0.476nm，b=1.021nm，c=0.599nm
晶胞分子数 Z=4
O2-近似于六方最紧密堆积排列（即ABAB……层 序堆积），Si4+填充1/8四面体空隙；Mg2+填充1/2八面 体空隙
（a） （100）
面上的 投影图
（c） 立体 侧视图
（b）（001）面上的投影图
硅酸盐晶体结构特点：
• 基本结构单元：[SiO4]四面体。Si－O－Si键为夹角不 等折线，一般145o左右；
• [SiO4] 每个顶点，即O2-最多为两个[SiO4] 所共用； • 两相邻[SiO4] 之间只能共顶而不能共棱或共面连接； • [SiO4] 中心Si4+可部分被Al3+ 所取代。
硅酸盐晶体分类方法：

硅酸盐晶体结构

硅酸盐晶体结构

▲▲
如果八面体以共棱方式相连，但O2被3个正离子所共用，这种八面体称为三
八面体，即 全部八面体空隙都被正离
子填充，[MgO6] 就属此种情况。
材料科学基础
• 不管是二八面体还是三八面体，八面
体层网络中仍有一些O2-不能与Si4+配位 （活性氧），因而剩余电价就要由H+来 平衡，所以层状结构中都有OH-出现。
五、层状矿物
层状结构是[SiO4]之间通过三个桥氧相 连，在二维平面无限延伸构成的硅氧四面 体层。
结构基元：[Si4O10]4－ 化学式：[Si4O10]n4n－ Si/O： 4：10 共用O2－数： 3
（a）立体图
（b）投影图
层状结构硅氧四面体
层的类型：
按照硅氧层中活性氧的空间取向不同，硅氧
第二节 硅酸盐晶体结构
一、概述 1、硅酸盐晶体化学式的写法
氧化物法：将所用氧化物由低价到高价按比例写 出，（最后写H2O） 无机络盐法：低价离子→高价离子→氧→(OH)基
Mg2[SiO4]
2、硅酸盐晶体结构的特点
1）[SiO4]是硅酸盐晶体结构的基础；
2）硅酸盐结构中的Si4＋之间不存在直接的键，
通过金属正离子连接，最常见的是Mg2+和Ca2。
角闪石类硅酸盐含有双链[Si4O11]，如斜方角
闪石（Mg，Fe）7[Si4O11]2（OH）2和透闪石
Ca2Mg5[Si4O11]2（OH）2等。
例：透辉石， CaMg[Si2O6]
结构与性质的关系：

介电性 解理性Si-O键要比M-O键要强
石英 磷石英 方石英 熔体
870 C 1470 C 1723 C

实验3 硅酸盐矿物的晶体结构

实验3 硅酸盐矿物的晶体结构

实验3 硅酸盐矿物的晶体结构一、实验目的：巩固硅酸盐矿物的晶体结构知识。

二、硅酸盐晶体结构概述硅酸盐晶体按结构中硅氧四面体的连接方式，可以分为岛状、组群状、链状、层状和架状五种。

1. 岛状结构岛状结构硅酸盐晶体中硅氧四面体以孤立形式存在，硅氧四面体之间没有共用的氧。

典型的矿物是镁橄榄石，其结构如图3-1所示。

镁橄榄石（Mg2SiO4）的晶体结构属正交晶系Pbmm空间群，a0=0.476nm，b0=1.021nm，c0=0.598nm，Z=4。

镁橄榄石的结构中O2-近似于六方紧密堆积，Si4+充填在四面体空隙，Mg2+充填于八面体空隙，硅氧四面体之间由Mg2+按镁氧八面体的方式相连。

图3-1 镁橄榄石晶体理想结构图3-2 绿宝石的晶体结构2. 组群状结构组群状结构是指硅氧四面体以两个、三个、四个或六个，通过共用氧连成硅氧四面体群体，群体之间由其它阳离子按一定的配位形式将它们连接在一起。

典型的矿物是绿宝石，其晶体结构如图7-2所示。

绿宝石（Be3Al2[Si6O18]）的晶体结构属于六方晶系P6/mcc空间群，a0=0.921nm，c0=0.917nm，Z=2。

绿宝石的基本结构单元是六个硅氧四面体形成的六节环，六节环之间由Al3+和Be2+相连。

六节环中的四面体有两个氧是共同的，它们与硅氧四面体中的Si4+处于同一高度。

图7-2中示出了八个这样的六节环，上面四个和下面四个错开30 排列，上下叠置的六节环内形成了一个巨大的通道，可以存在一些如K+、Cs+等大的阳离子以及H2O分子。

Al3+的配位数为6，形成Al-O八面体，Be2+的配位数为4，构成Be-O四面体。

3. 链状结构硅氧四面体可以由共用氧离子相连，在一维方向延伸成链状，链与链之间再通过其它阳离子按一定的配位关系连接而形成链状结构。

透辉石（CaMg[Si2O6]）是具有链状结构的硅酸盐矿物之一，其晶体结构属于单斜晶系C2/c空间群，a0=0.9746nm，b0=0.8899nm，c0=0.5250nm， 37’，Z=4。

硅酸盐晶体结构

硅酸盐晶体结构

长石族 结构特点:
长石的结构中的四个面体[TO4]（T代表Si或Al）相互共顶，形成一个四联环。四联环与四联
环又相互共用角顶，连接成曲轴状的链，平行于a轴伸展，链与链之间，又以桥氧相接，形成 整个三维的骨架。
主要
种: K[AlSi3O8]
透长石 Sanidine 正长石 Orthoclase 微斜长石 Microcline 斜长石 (钠长石_奥长石_中长石_拉长石_培长石_钙长石)
PS：翡翠的A货、B货和C货的含意
层状结构硅酸盐
滑石
化学组成:
Talc Mg3[Si4O10](OH)2
晶体形态:偶见假六方或菱形的片状单晶体。
物理性质:无色透明或白色，硬度1，{001}解理完全，比重2.58~2.83, 能耐
火。
鉴定特征:低硬度，有滑感，较浅的颜色以及片状形态。
架状结构硅酸盐
层状结构硅酸盐
翡翠（jadeite）， 也称翡翠玉、翠玉、缅甸玉，是 玉的一种。 翡翠的正确定义是以硬玉矿物为主的辉石类矿物组 成的纤维状集合体。但是翡翠并不等于硬玉。翡翠 是在地质作用下形成的达到玉级的石质多晶集合体， 主要由硬玉或硬玉及钠质（钠铬辉石）、钠钙质辉 石（绿辉石）组成，可含有角闪石、长石、铬铁矿、 褐铁矿等。
参考文献： 高等无机结构化学 麦松威，周公度，李伟基 北京大学出版社 第二版 化学中的多面体 周公度 北京大学出版社 结构和物性 周公度 高等教育出版社 第三版 维基百科
感谢聆听
3、链状硅氧骨干
硅氧四面体彼此之间共用两个角顶构成延伸 的单链[Si2O6]4硅氧四面体部分共用两个角顶，部分共用三 个角顶相互联接构成延伸的双链[Si4O11]6-
4、层状硅氧骨干
硅氧四面体共用三个角顶构成二向延展 的平面层状[Si4O10]4-

晶体结构硅酸盐晶体结构

晶体结构硅酸盐晶体结构

晶体结构硅酸盐晶体结构晶体结构是指晶体中原子、离子或分子的排列方式。

硅酸盐晶体是指以硅酸根为基础的晶体，其中硅离子（SiO_4^4-）与其他阳离子形成网络结构。

硅酸盐晶体结构的研究对于了解晶体的物理性质以及在材料科学中的应用具有重要意义。

硅酸盐晶体结构可以分为四类：随机硅酸盐、连续硅酸盐、不连续硅酸盐、氟硅酸盐。

随机硅酸盐晶体结构是指硅酸盐中的硅酸根离子（SiO_4^4-）和其他离子随机排列的结构。

这类结构的特点是硅酸根离子之间没有明确的排列规律，并且硅酸根离子与其他离子之间的距离也比较随机。

随机硅酸盐晶体结构可以用来制备玻璃等非晶态材料。

连续硅酸盐晶体结构是指硅酸盐中的硅酸根离子（SiO_4^4-）按照一定的排列规律形成的结构。

这类结构的特点是硅酸根离子之间有明确的连接方式，形成一维、二维或三维的网络结构。

连续硅酸盐晶体结构具有较高的晶体度和结晶度，可以用来制备陶瓷等工程材料。

不连续硅酸盐晶体结构是指硅酸盐中的硅酸根离子（SiO_4^4-）与其他离子之间有插入不连续的阳离子，形成硅酸盐层状结构。

这类结构的特点是硅酸根离子之间有明确的排列规律，但是硅酸根离子与其他离子之间的距离不均匀。

不连续硅酸盐晶体结构可以用来制备硅酸钙等复合功能材料。

氟硅酸盐晶体结构是指硅酸盐中的硅酸根离子（SiO_4^4-）的一部分或全部被氟离子（F^-）取代的结构。

这类结构的特点是硅酸根离子与氟离子之间有明确的排列规律，并且形成独特的晶体结构。

氟硅酸盐晶体结构具有特殊的光学、电学和热学性质，可以用来制备光学器件、电子器件和热障涂层等材料。

总之，硅酸盐晶体结构的研究对于深入了解晶体的性质、设计新型材料以及开发新的应用具有重要意义。

随着材料科学的进步和技术的发展，我们对硅酸盐晶体结构的理解将进一步深化，为新材料的开发和应用提供更多的可能性。

硅酸盐晶体结构

硅酸盐晶体结构
2、根据Si-O四面体在空间的连接情况
(3) 层状硅酸盐 layered silicates
9
二、硅酸盐矿物的分类
2、根据Si-O四面体在空间的连接情况
(4) 架状硅酸盐 network silicates
10
三、硅酸盐的结构
1、岛状硅酸盐 Island silicates (limited Si-O group) (1) 单一硅氧团（孤立有限硅氧团）
举例：
• 能“爆米花”的矿物和岩石
• 能吸水膨胀的膨润土
20
4、骨架状硅酸盐 Network silicates
(1). 硅石 silica（石英） SiO2 硅氧四面体在空间组成的三维网 络状结构
方石英结构特征：
• FCC点阵，Si4＋排成金刚石结构， O2－位于<111>方向上 的一对Si4＋之间，形成桥氧； Si4＋位于O2－的四面体间隙， O2－四面体在空间通过桥氧相连，形成三维网络结构 • 所有的氧均为桥氧
13
(2) 含成对的硅氧团
• = O/Si＝3.5
• 硅钙石 Ca3(Si2O7)，即3CaO· 2SiO2，正交晶系
14
(3) 含环状硅氧团
• 三节环：(Si3O9)6－ • 四节环：(Si4O12)8－
• 六节环：(Si6O18)12－
= O/Si＝3
代表性矿物：
绿柱石 Be3Al2[Si6O18] 堇青石 cordierite 2MgO· 2O3· 2Al 5SiO2
15
2、链状硅酸盐 Chained silicates
由大量的[SiO4]4－共顶连接而成的一维结构
(1) 单链：结构单元[SiO3]2－, = O/Si＝3

第二章-硅酸盐晶体结构

第二章-硅酸盐晶体结构

脱水 斜斜顽火辉石-Mg2[Si2O6] 叶蜡石 脱水 莫来石3Al2O3· 2SiO2
滑石和叶蜡石都是玻璃和陶瓷工业重要原料
滑石：用于制备绝缘、介电性能良好的滑石瓷和堇青石瓷; 叶蜡石：常用作硼硅质玻璃中引入Al2O3的原料
滑石
高岭石Al2O3· 2SiO2· 2O的结构 2H
所取代。为平衡多余的负电荷，结构中将近有1~1.5
个K＋进入结构单位层之间。K＋处于上下两个硅氧四 面体六节环的中心，相当于结合成配位数为12的K-O
配位多面体。因此层间的结合力较牢固，这种阳离子
不易被交换。
白云母KAl2[AlSi3O10](OH)2的结构
属单斜晶系，空间群C2/c；晶胞 参 数 a=0.519nm ， b=0.900nm ， c=2.004nm ， =95o11” ， Z=2 。 其结构如图所示，图中重叠的O2已稍行移开。 白云母属于复网层结构，复网层 由两个硅氧层及其中间的水铝石 层所构成。连接两个硅氧层的水 铝石层中的Al3+ 之配位数为6，形
单链结构类型
单链结构：辉石类硅酸盐矿物，如： 透辉石CaMg[Si2O6] 顽火辉石Mg2[Si2O6] 双链结构：角闪石类硅酸盐矿物，如： 斜方角闪石(Mg,Fe)7[Si4O11]2(OH)2 透闪石Ca2Mg5[Si4O11]2(OH)2 无论单链或双链，由于链内结构牢固，链间通过其 它金属阳离子连接， 最常见的是Mg2+和Ca2+。 而 金属阳离子与O2-之间的键比Si-O键弱，容易断。则 链状结构矿物总是形成柱状、针状、或纤维状解理。
滑石结构与性质的关系
复网层中每个活性O2-同时与3个Mg2+相连接，电价饱和；OH-中氧的电 价也饱和，则复网层内为电中性，层与层之间靠微弱分子力结合，致使层 间易相对滑动，则具有良好片状解理，并有滑腻感。 离子取代现象：用2个Al3+取代滑石中的3个Mg2+，则形成二八面体型的 叶蜡石Al2[Si4O10](OH)2结构（Al3+占据2/3八面体空隙）。叶蜡石同样具 有良好片状解理和滑腻感。 晶体加热时结构变化：都含有OH-，加热时产生脱水效应。

硅酸盐晶体的结构特点

硅酸盐晶体的结构特点

硅酸盐晶体的结构特点
硅酸盐晶体是由硅、氧和金属元素构成的化合物，其结构特点包括：
1. 硅氧四面体：硅酸盐的基本结构单元是硅氧四面体，其中硅原子居中心，与四个氧原子形成化学键，而氧原子位于顶角。

2. 晶体结构：硅酸盐晶体多数具有金属阳离子与硅、氧离子结合的空间结构，形成了规则的晶体结构。

不同的阳离子会诱导不同的晶体结构，产生特定的光学和电学性能。

3. 多种硅氧比：在硅酸盐中，硅与氧的原子个数比(硅氧比)可以变化很大，这导致晶体结构的变化，从而影响其物理化学性质。

4. 复杂的连接方式：硅酸盐晶体中，硅氧四面体可以通过顶角共享的方式连接成复杂的网络。

不同连接方式会形成不同的晶体结构，进一步影响其物理化学性质。

5. 离子性：硅酸盐晶体的离子性较强，这与其结构中存在的离子键有关。

无机材料科学基础-之-硅酸盐的晶体结构

无机材料科学基础-之-硅酸盐的晶体结构
硅酸盐晶体结构
Crystal Structure of Silicates
1
第一节 硅酸盐结构的一般特点及分类 第二节 硅酸盐晶体结构
● 2.1 岛状结构 ● 2.2 组群状结构 ● 2.3 链状结构 ● 2.4 层状结构 ● 2.5 架状结构
2
第一节 硅酸盐结构的一般特点及分类
一、硅酸盐结构的特点
22
硅氧四面体组群状结构包括：双四面 体、三节环、四节环和六节环，如下：
23
2）绿宝石(绿 柱石)
绿宝石的化
学式是
Be3A12(Si6018)。 其晶体结构属于 六方晶系；空间 群为P6∕mcc
ao=0.921nm co=0.917nm Z＝2。
（001）面投影图
115
35
100
50
85 65
50
4
（4）[SiO4]中O—Si—O的结合键不是一条直线， 而是一折线( ≈145° )。
（5）在硅酸盐晶体中，除了硅和氧以外，组成 中还含有其他阳离子多达50多种，因此其结构十 分复杂。常发生同晶取代。
145°
5
(6)在硅酸盐晶体 中，对于每个硅氧 四面体之中的氧， 又可分为桥氧和非 桥氧。
16
硅氧四面体是孤
立的，硅氧四面体 之间是由镁离子按 镁氧八面体的方式 相连的。每一个O2离子和三个Mg2+离 子以及一个Si4+离 子相连，电价是平 衡的。
（001）面投影图
17
按照晶体结构的局部电中性要求， L.C.鲍林提出以下五项规则：
第一规则 在每一正离子周取决于半径和， 正离子的配位数取决于正、负离子的半径比。
当[SiO4]之间完全相互直接连接形成架状结 构时，O/Si=2。

第二讲 硅酸盐晶体结构

第二讲 硅酸盐晶体结构
1.链的类型、重复单元与化学式 硅氧四面体通过共用的氧离子相连接，形成向一
维方向无限延伸的链。依照硅氧四面体共用顶点数目 的不同，分为单链和双链两类。
如果每个硅氧四面体通过共用两个顶点向一维
方向无限延伸，则形成单链，见图 。单链结构 以[Si2O6]4-为结构单元不断重复，结构单元的 化学式为[Si2O6]。在单链结构中，按照重复出 现与第一个硅氧四面体的空间取向完全一致的 周期不等，单链分为1节链、2节链、3节链……7 节链等7种类型，见图。
四方环
六元环
O2-有两种位置标高 （1）22, 23, 27, 28（约为25附近）； （2）72, 73,（-27）73, 77, 78（约75附近）
Mg2+有两种位置标高： （1）0, 50；（2）25, 75
绿宝石晶胞在（0001）面上的投影（上半个晶胞）四、链状结构 Nhomakorabea 、层状结构
某些层状矿物还有另外一个特点，
就是单元层之间 结合力很弱，容易 渗入 大量水分子。
如 蒙脱石
五 、层状结构
五 、层状结构
滑石和叶蜡石都是玻璃和陶瓷工业重要原 料
滑石：用于制备绝缘、介电性能良好的
滑石瓷和堇青石瓷。
叶蜡石：常用作硼硅质玻璃中引入
Al2O3的原料。
五 、层状结构
五 、层状结构
(1)高岭石（1:1型） （kaolinite） [SiO4] + [AlO6]
1
O3
Si2
四
2
3
O 2+ OH
单位晶胞
Al 3 (OH)2 图 高岭石晶体结构
八
离子取代很少 化学组成比较纯净 单元层间不容易渗入水分子 阳离子容量小

硅酸盐晶体结构

硅酸盐晶体结构
• 结构和性能的关系： • 镁橄榄石结构紧密，静电键也很强，硬度较高，
结构稳定，熔点高达1800℃，是一类重要的耐火材料。 同时在各个方向上结合力分布差异不大，所以没有显 著的解理，常呈粒状。
示意图
无机材料科学基础
50
OH 0 100
OH 50
OH 0
50
13
50
50 75
50
镁橄榄石在（100）面投影
• 按鲍林第一规则: rsi4+ /rO2- =0.041/0.140=0.293 • 所以Si4＋的配位数为4，形成[SiO4]四面
体；rMg2+ /rO2- =0.065/0.140=0.464 ，所以Mg2＋的配位数为 6，形成[MgO6]八面体。 • 按鲍林第三规则，[SiO4]四面体应该孤立存在， 而[MgO6]八面体可以共棱。
75 Al 50
0 50 13
50
镁橄榄石结构中的同晶取代：
无机材料科学基础
➢ 镁橄榄石中的Mg2+可以被Fe2+以任意比例取代，形成铁 橄榄石（FexMg1-x）SiO4固溶体。
➢ 部分Mg2+被Ca2+取代，则形成钙橄榄石CaMgS水iO泥4。的主要 ➢ 如果Mg2+全部被Ca2+取代，则形成-Ca2SiO4组，成即矿-物C2S之，一
无机材料科学基础
一、硅酸盐晶体的一般特点及分类
硅酸盐结构的一般特点:
（1）据鲍林第一规则，r si
4+
/rO2-
=0.041/0.140=0.293，Si4＋的配位数为
4，形成[SiO4]四面体。Si－O之间的平均距离为0.160nm，
此值小于硅氧离子半径之和0.181nm，说明硅氧键并非简单

第二章4硅酸盐晶体结构

第二章4硅酸盐晶体结构
第四节
硅酸盐晶体结构

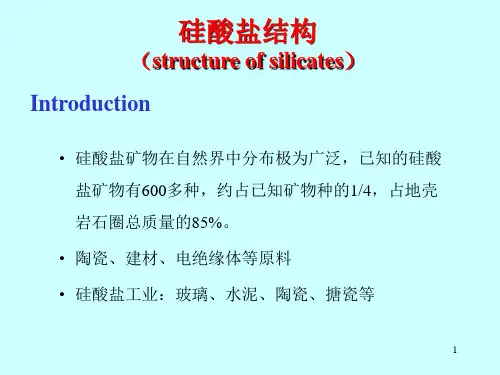

硅酸盐为主要由硅和氧组成的晶体，是地球上主要矿
物。其成分复杂，结构形式多样，晶体结构有以下特点：
（1）基本结构单元为硅氧四面体[SiO4]4-。硅氧结合为 50%的离子键和50%的共价键。
（2）晶格中，Si4+间只通过O2-连接。 （3）每一个O2-只连接2个硅氧四面体，或以一个键与其 他非Si4+如Al3+、Mg2+等结合，形成不同的硅酸盐。 （4）硅氧四面体只共顶连接，可形成单链、双链、层状、 网状等复杂结构。
（2）双链：两条相同的单链通过非桥氧相连，形成双链结
构，其结构单元为[Si4O11]6- 。
单 链
双 链
四、层状结构
1、层结构 （1）复网层结构单元： 硅氧四面体层(上部)+八面体层(中部)+硅氧四面体层(下部) （2）单网层结构单元： 八面体层(上部)+硅氧四面体层(下部)
硅氧四面体层状结构
2、硅氧四面体层结构 （1）Si4+以三个公共氧连接成二维的六边形网络。 （2）Si4+通过O2-连接，一个O2-连接两个Si4+。 （3）Si4+中，仅有一个非桥氧且与金属离子连接，构成 复网或单网层。
（4）层状结构的络阴离子为[Si4O10]4活性氧 非活性氧
3、典型结构
（1）Mg3[Si4O10](OH)2(滑石)结构 属单斜晶系，复网层结构。
上、下层为硅氧四面体，其非桥氧朝向中间的[MgO4(OH)2] 八面体层。
பைடு நூலகம்每一层单元内，电价饱和，层单元之间为范德华力结合。 加热可使滑石脱水，转变为斜顽火辉石Mg2[Si2O6]（制造 玻璃和陶瓷的原料）
一、岛状结构
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地壳中：
2.1% 2.6% 2.8% 3.6%
5.0%
地殼
1.5%
硅约占25％， 8.1% 氧约占50％
存在形式： 硅酸盐与硅石
27.7%
硅酸盐： 地壳中的岩石、粘土等； 人工制造的水泥、陶瓷、砖瓦、玻璃等。
氧
硅
鋁
46.6%
鐵鈣鈉来自鉀鎂其他
目录 上 页 下 页 退 出
一、硅酸盐晶体结构的一般特点和分类
这种写法特点：能反映出组成化学成分克分子比，但 不能反映结构特点。
目录 上 页 下 页 退 出
目录 上 页 下 页 退 出
2）结构表示法 按电价高低写出各金属元素，再写Si-O结合情况， 最后写羟基。 如高岭土，Al2[Si2O5](OH)4 绿柱石Be3Al2[Si6O18] 透闪石： 2CaO·5MgO·8SiO2·H2O
目录 上 页 下 页 退 出
晶体常呈六方柱，柱面上有纵纹，集 合体有时呈晶簇或针状，有时可形成 伟晶，长可达5米，重达18吨。多为浅 绿色，成分中富含铯时，呈粉红色， 称为玫瑰绿柱石；含铬时，呈鲜艳的 翠绿色，称为祖母；含二价铁时，呈 淡蓝色，称为海蓝宝石；含三价铁时， 呈黄色，称为黄绿宝石。玻璃光泽， 解理不完全。摩氏硬度7.5-8，比重 2.6-2.9。
键角接近 。145
目录 上 页 下 页 退 出
2、 硅酸盐晶体结构分类
R
桥氧：连接2个Si4+的氧，Si-O-Si
非桥氧：连接一个Si4+的氧，Si-O-R
按[SiO4]四面体排列方式分类： ①岛状硅酸盐 [SiO4]四面体弧立存在，无桥氧，Si:O=1:4 ②组群状硅酸盐
双四面体 一个桥氧
目录 上 页 下 页 退 出
(4)属于该类型结构有： Zr[SiO4]、(Mg、Fe)2 [SiO4]或(Ca、Mg) 2[SiO4]橄榄 石，三石（硅线石，红柱石，兰晶石），水泥熟料中γ-C2S （γ-Ca2 [SiO4]）。 （５）结构与性质的关系：由于Mg-O键和Si-O键都比较 强，所以镁橄榄石表现出较高的硬度，熔点达到1890℃， 是镁质耐火材料的主要矿物，同时，由于各个方向上键力分 布比较均匀，所以橄榄石结构没有明显的解理，破碎后呈现 粒状。
目录 上 页 下 页 退 出
3）四面体不相连，八面体共棱相连。 4）Si-O形成[SiO4]四面体，弧立存在，由
[MgO6]连接起来。 5）Si-O→[SiO4]，Mg-O→[MgO6]
目录 上 页 下 页 退 出
（2) 结构特点
1）各[SiO4]4- 是单独存在的，其顶角相互地朝上朝下。 ２）各[SiO4]4-四面体只通过O-Mg-O键连接一起。
目录 上 页 下 页 退 出
三、组群状硅酸盐结构
组群状结构：由[SiO4]4- 通过共用氧（桥氧）相连生成的２ 个，３个，４个或６个硅氧组群。
目录 上 页 下 页 退 出
绿柱石3BeO·Al2O3·6SiO2
结构特点：六个[SiO4]四面体 组成一个六节环，沿着C轴平 行排列，粗线组成的六节环是 上面一层，细线组成的六节环 是下面一层，上、下层投影不 重叠，相差30，环与环之间不 直接相连，通过Al3+和Be2+联 系起来，Be-O→[BeO4]四面 体，Al-O→[AlO6]八面体， [BeO4]与[AlO6]共棱相连。
通过桥氧相连4:11
目录 上 页 下 页 退 出
④层状硅酸盐 [SiO4]在二维方向通过桥
氧相连，Si:O=4:10 ⑤架状硅酸盐
层状
[SiO4]在三维方向通过桥 氧相连，Si:O=1:2
架状
目录 上 页 下 页 退 出
3、硅酸盐表示法
1）化学组成表示法 即把构成硅酸盐晶体的所有氧化物按一定的比例和顺 序全部写再来，先是一价的碱金属氧化物，其次是2 价、3价的金属氧化物，然后是SiO2，最后是H2O。 如高岭石：Al2O3·2SiO2·2H2O。 绿柱石：3BeO·Al2O3·6SiO2。
Ca2Mg5[Si8O22](OH)2或Ca2Mg5[Si4O11]2(OH)2双链
目录 上 页 下 页 退 出
二、岛状结构 化合物分子式： 2R2O·SiO2→R4[SiO4] 2RO·SiO2→R2[SiO4] RO2·SiO2→R[SiO4]
目录 上 页 下 页 退 出
镁橄榄石（M2S)结构
Si:O=2:7
三节环 三个桥氧
四节环 四个桥氧
Si:O=1:3
六节环 六个桥氧 R
目录 上 页 下 页 退 出
双四面体
目录 上 页 下 页 退 出
三节环和六节环
目录 上 页 下 页 退 出
③链状硅酸盐 单链：[SiO4]在一维方向通过桥氧
相连，Si:O=1:3 双链：两个[SiO4]单链在一维方向
（1）鲍林规则
1） rSi4 rO2
0.039 0.132
0.295
，Si-O→[SiO4]四面体
rMg 2 rO2
0.078 0.132
0.59 ，Mg-O→[MgO6]八面体
2） S SiO
4 4
1， S MgO
2 6
1 3
2 S SiO i S MgO , i 1, 3
一个 O2-同时连接一个 Si4+和 3 个 Mg2+或三个[MgO6]八面体和一个[SiO4] 四面体共顶相连。
1、硅酸盐晶体结构基本特点 1）Si-O→[SiO4]四面体，是硅酸盐结构基本
单元，起骨干作用。 2）一个氧离子最多只能被2个[SiO4]四面体所
共有。
目录 上 页 下 页 退 出
3）Si4+间不存在直接的键，通过O2-联接。 4）[SiO4]四面体可弧立存在，或两个[SiO4]
四面体间共顶相连。不能共棱，共面相连。 5）Si-O-Si的结合键不形成一直线，而是折线，
绿柱石主要产于花岗伟晶岩中，云英 岩及高温热液脉中也有产出。绿柱石 是炼铍的主要矿物原料，色泽美丽者 是珍贵的宝石，如祖母绿、海蓝宝石。
目录 上 页 下 页 退 出
结构与性质的关系：绿柱石结构的六节环内没有 其它离子存在，使晶体结构中存在大的环形空腔， 当有电价低、半径小的离子（如Na+）存在时， 在直流电场中，晶体会表现出显著的离子电导， 在交流电场中会有较大的介电损耗，当晶体受热 时，质点热振动的振幅增大，大的空腔使晶体不 会有明显的膨胀，因而表现出较小的热膨胀系数。
