最新厦门大学网络教育《结构力学》复习题含答案

力法1、有关力法求解超静定结构的问题，下列说法正确的是（ ）。

(A) 力法基本体系可以是瞬变体系 (B) 静定结构可以用力法进行求解 (C) 超静定结构可以作为力法的基本体系 (D) 结构的超静定次数不一定等于多余联系个数2、图示结构的超静定次数为（ ）(A)3 (B)4 (C)5 (D)63、如下左图所示超静定结构B 支座水平约束反力H B 为(利用对称性)( )。

(D)－P4、如上右图所示超静定结构超静定次数为（ ）。

(A)4 (B)5 (C)6 (D)75、如图所示体系的超静定次数为（ ）。

(A) 5 (B) 6 (C) 7 (D) 8 6、如图所示体系的多余联系个数为：(A) 4 (B) 5 (C) 6 (D) 77、如图所示结构，当I 1不变，I 2 增大时，则支座反力X 1（绝对值）将（ ）。

(A) 增大 (B) 减小 (C) 不变 (D) 不确定题5图题7图l题6图8、如图所示结构及其4种力法基本结构，其中系数、自由项计算简单的为（ ）。

9、图示结构为对称结构,根据对称性可知，杆BE 中（ ）。

A.无内力 B.有轴力存在 C.有剪力存在 D.有弯矩存在10、在温度改变作用下，超静定结构将（ ）。

A.产生内力和位移B.不产生内力和位移C.产生位移，但不产生内力D.产生内力，但不产生位移11、图 a 所 示 结 构 ，EI = 常 数 ，取 图 b 为 力 法 基 本体 系，则 下 述 结 果 中 错 误 的 是： A ．δ230= ； B ．δ310= ； C ．∆20P = ； D ．012=δ 。

()ll l l/2X (a)P (b)12、图 示 连 续 梁 用 力 法 求 解 时 ,最 简 便 的 基 本 结 构 是 ： A ．拆 去 B 、C 两 支 座 ；B ．将 A 支 座 改 为 固 定 铰 支 座 ，拆 去 B 支 座 ；C ．将 A 支 座 改 为 滑 动 支 座 ，拆 去 B 支 座 ；D ．将 A 支 座 改 为 固 定 铰 支 座 ，B 处 改 为 铰 。

结构力学考试题及答案一、选择题1. 结构力学中，下列哪项不是结构的基本概念？A. 结构的刚度B. 结构的稳定性C. 结构的强度D. 结构的美观性答案：D2. 简支梁受均布荷载作用时，最大弯矩出现在：A. 跨中B. 支点处C. 任意截面D. 四分之三跨长处答案：A3. 在结构力学中，剪力和弯矩的方向约定为：A. 剪力向上为正，弯矩顺时针为正B. 剪力向下为正，弯矩逆时针为正C. 剪力向上为正，弯矩逆时针为正D. 剪力向下为正，弯矩顺时针为正答案：B4. 确定结构的内力分布情况通常采用的方法是：A. 能量法B. 虚功原理C. 弯矩分配法D. 刚度法答案：D5. 连续梁与简支梁相比，其特点是：A. 刚度更高B. 跨越能力更强C. 造价更低D. 所有上述选项答案：D二、填空题1. 结构力学中的__________是指结构在荷载作用下不发生位移的能力。

答案：刚度2. 结构的__________是指结构在荷载作用下不发生翻转的能力。

答案：稳定性3. 在进行结构分析时，通常首先需要确定结构的__________和反力。

答案：内力4. 结构力学中，__________是指构件截面上所有外力的集合效果。

答案：截面剪力5. 对于简支梁，当荷载作用在离支点一定距离处时，该点处的弯矩可以通过__________计算得出。

答案：剪力乘以距离三、简答题1. 请简述结构力学中的虚功原理及其应用。

答：虚功原理是指在一个平衡系统中，任何微小的位移或变形所对应的虚功等于该系统内力对该变形所做的功。

这个原理在结构力学中用于分析静不定结构，通过假设结构的位移或变形，计算出相应的虚功，然后根据虚功原理建立平衡方程，求解未知的反力或内力。

2. 描述简支梁受集中荷载作用时的弯矩图和剪力图。

答：简支梁受集中荷载作用时，弯矩图在荷载作用点会出现一个突变，即弯矩值突然增大到最大值，然后随着距离的增加逐渐减小回到零。

剪力图则显示在荷载作用点两侧的剪力值相反，一边为正值，另一边为负值，且随着距离的增加，剪力值逐渐减小到零。

《结构力学》课程知识复习学习材料试题与参考答案一、单选题1.力矩分配法是基于（ A ）原理推导出来的。

A．位移法B．力法 C．叠加法D．图乘法2.位移法中的形常数是（ B ）计算出来的。

A．用力矩分配法 B．力法C．叠加法D．图乘法3. ( A )不是力法的三要素。

A．基础连接方式 B. 力法方程C．基本结构 D. 基本未知量4.（ B ）可以作为结构A．瞬变体系B．几何不变体系C．有多余约束的可变体系D．自由度小于零的体系5.不属于画梁结构Q图的控制载面是（ A ）A．力偶作用面B．集中力作用面C．均布荷载的始截面D．均布荷载的末截面6.（ A ）不称为性线变形体系的互等定理A．功能互等定理B．功的互等定理C．位移互等定理D．反力互等定理7.超静定次数不可以用（ D ）方法求取A．求多余未知力个数 B.求结构自由度数C. 撤除多余约束D.分析外载形式8.（C ）不是位移法的三要素A．基本未知量 B.基本体系 C.基本参数 D.基本方程9.载常数是利用（D ）求出来的A．位移法 B.叠加法 C.图乘法 D.力法10.力矩分配法的主要步骤顺序是（C ）A．分配与传递叠加求杆端弯矩求分配系数求固端弯矩B. 分配与传递叠加求杆端弯矩求固端弯矩求分配系数C. 求固端弯矩求固端弯矩分配与传递叠加求杆端弯矩D. 求固端弯矩求固端弯矩叠加求杆端弯矩分配与传递11.结构力学中主要研究的对象是（ D ）。

A.单个杆件B. 板壳C. 实体D. 杆系结构12.以下（ D ）不可以看成一个刚片。

A单个杆件 B.某一个几何不变的部分 C．地基 D. 某一几何可变的部分13.静定结构因支座移动，（ B ）A、会产生内力，但无位移B、会产生位移，但无内力C、内力和位移均不会产生D、内力和位移均会产生14. 结构的计算校核不包含有（ B ）。

A．计算过程的校核 B. 支座反力的校核C．平衡条件的校核 D. 位移条件的校核15. 零力杆是指（ B ）的杆件。

院（系） 学号 姓名 .密封线内不要答题 密封……………………………………………………………………………………………………………………………………………………结构力学试题答案汇总结构力学课程试题 ( B )卷考 试 成 绩题号 一二三四成绩得分一、选择题(每小题3分,共18分)1. 图 示 体 系 的 几 何 组 成 为 ： （ ） A. 几 何 不 变 ， 无 多 余 联 系 ； B. 几 何 不 变 ， 有 多 余 联 系 ； C. 瞬变 ； D. 常 变 。

2. 静 定 结 构 在 支 座 移 动 时 ， 会 产 生 ： （ ）A. 内 力 ；B. 应 力 ；C. 刚 体 位 移 ；D. 变 形 。

3. 在 径 向 均 布 荷 载 作 用 下 ， 三 铰 拱 的 合 理 轴 线 为： （ ）A ．圆 弧 线 ；B ．抛 物 线 ；C ．悬 链 线 ；D ．正 弦 曲 线 。

4. 图 示 桁 架 的 零 杆 数 目 为 ： （ ）A. 6；B. 7；C. 8；D. 9。

5. 图 a 结构的最后弯矩图为：（）A．图 b； B．图 c ； C．图 d ； D．都不对。

6. 力法方程是沿基本未知量方向的：（）A．力的平衡方程；B．位移为零方程；C．位移协调方程； D．力的平衡及位移为零方程。

二、填空题（每题3分,共9分）1.从几何组成上讲，静定和超静定结构都是_________体系，前者_________多余约束而后者_____________多余约束。

2. 图 b 是图 a 结构 ________ 截面的 _______ 影响线。

3. 图示结构 AB 杆 B 端的转动刚度为 ________, 分配系数为________, 传递系数为 _____。

三、简答题（每题5分，共10分）1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？2.影响线横坐标和纵坐标的物理意义是什么？四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。

结构力学考试题及答案一、选择题1. 结构力学中，关于静定结构的表述，以下哪项是正确的？A. 静定结构的反力和内力可以通过平衡方程直接计算得出。

B. 静定结构在受载后只会产生弹性变形。

C. 静定结构的变形与载荷无关。

D. 静定结构的内力分布不受载荷位置的影响。

答案：A2. 在结构力学中，关于超静定结构的下列说法中，哪一项是错误的？A. 超静定结构的反力和内力不能仅通过平衡方程计算得出。

B. 超静定结构的内力计算需要考虑结构的几何和材料特性。

C. 超静定结构在受载后，除了弹性变形外，还可能产生塑性变形。

D. 超静定结构的内力分布与载荷位置无关。

答案：D3. 以下哪种方法不适用于求解超静定结构的内力？A. 位移法B. 力法C. 能量法D. 随机法答案：D4. 在结构力学中，剪力图和弯矩图是用来表示什么的？A. 结构的几何形状B. 结构的受力状况C. 材料的力学性能D. 结构的稳定性答案：B5. 根据欧拉-伯努利梁理论，梁的弯曲变形主要取决于哪些因素？A. 梁的长度和截面形状B. 梁的材料弹性模量和截面惯性矩C. 载荷的大小和作用位置D. 梁的支撑条件和边界约束答案：B二、填空题1. 结构力学中的__________定理指出，任何结构在受到外部载荷作用下，其变形和内力仅取决于载荷和边界条件，与结构的初始几何形状无关。

答案：虚功2. 在进行结构分析时，__________是用来描述结构在受到横向载荷作用时，抵抗弯曲变形的能力的物理量。

答案：截面模量3. 当一个结构的某一部分被移除后，如果剩余部分仍然保持稳定，那么这个结构是__________的。

答案：超静定4. 在结构力学中，__________是指结构在受到载荷作用后，其变形与载荷成正比的假设。

答案：线性弹性5. 根据__________原理，结构的变形能量等于外部载荷所做的功。

答案：能量守恒三、简答题1. 简述静定结构和超静定结构的区别。

静定结构是指在给定的支撑条件下，结构的反力和内力可以通过平衡方程直接计算得出的结构。

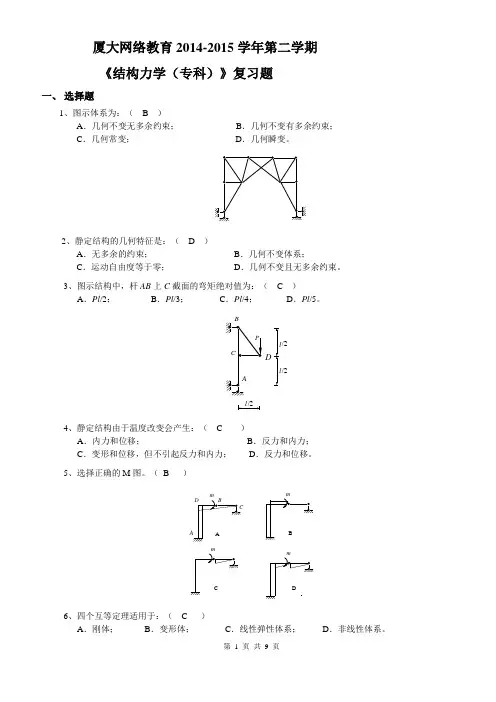

厦大网络教育2014-2015学年第二学期《结构力学（专科）》复习题一、选择题1、图示体系为：（ B ）A．几何不变无多余约束；B．几何不变有多余约束；C．几何常变；D．几何瞬变。

2、静定结构的几何特征是：（ D ）A．无多余的约束；B．几何不变体系；C．运动自由度等于零；D．几何不变且无多余约束。

3、图示结构中，杆AB上C截面的弯矩绝对值为：（ C ）A．Pl/2；B．Pl/3；C．Pl/4；D．Pl/5。

/2D/2/2l4、静定结构由于温度改变会产生：（ C ）A．内力和位移；B．反力和内力；C．变形和位移，但不引起反力和内力；D．反力和位移。

5、选择正确的M图。

（B ）6、四个互等定理适用于：（ C ）A．刚体；B．变形体；C．线性弹性体系；D．非线性体系。

7、导出单位荷载法的原理：（ B ）A ．虚位移原理；B ．虚力原理；C ．叠加原理；D ．静力平衡条件。

8、图示体系为：（ A ）A ．几何不变无多余约束；B ．几何不变有多余约束；C ．几何常变；D ．几何瞬变。

9、静定结构在支座移动时，会产生：（ C ）A ．内力；B ．应力；C ．刚体位移；D ．变形。

10、静定结构的内力计算与（ A ） A ．EI 无关； B ．EI 相对值有关； C ．EI 绝对值有关； D ．E 无关，I 有关。

11、图示多跨度静定梁截面C 的弯矩值等于：（ D ）lllllllA ．Pl （上侧受拉）；B ．Pl （下侧受拉）；C ．Pl/2（上侧受拉）；D ．Pl/2（下侧受拉）。

12、图示桁架内力为零的杆有（ C ）A ．3根；B ．6根；C ．8根；D ．7根。

13、图示结构A 截面转角（设顺时针为正）为：（ C ）A ．EI Pa /22； B ．EI Pa /2； C ．)4/(52EI Pa ； D ．-)4/(52EI Pa 。

A14、求图示梁铰C 左侧截面的转角时，其虚拟状态应取（ C ）A.;;B.D.C.M M =1=115、图示体系为：（ C ）A ．几何不变无多余约束；B ．几何不变有多余约束；C ．几何常变；D ．几何瞬变。

《结构力学》复习题一、填空题1、位移法方程系数的物理意义是，方程的物理意义是。

2、平面桁架的结点隔离体受力图是属于力系，应满足____个平衡条件。

3、虚功方程中，力和位移之间的关系是。

4、力矩分配法适用于求解和。

5、矩阵位移法求解时的两个要点为和。

6、对作用于静定结构某一几何不变部分的荷载进行时，只有该部分的内力发生变化，其余部分的反力和内力均保持不变。

7、力矩分配法适用于求解和。

8、平面桁架的结点隔离体受力图是属于力系，应满足____个平衡条件。

9、杆轴为曲线，在竖向荷载作用下产生的结构是拱结构。

10、矩阵位移法求解时的两个要点为和。

11、虚功方程中，力和位移之间的关系是。

12、位移法方程系数的物理意义是，方程的物理意义是。

二、选择题1、静定结构有变温时：（）A、无变形，无位移，无内力；B、有变形，有位移，有内力；C、有变形，有位移，无内力；D、无变形，有位移，无内力。

2、图示桁架，各杆EA为常数，除支座链杆外，零杆数为：( )A、四根；B、二根； C.、一根； D、零根。

l= a63、绘制任一量值的影响线时，假定荷载是（）A、一个方向不变的单位移动荷载B、一组移动荷载C、动力荷载D、单个移动荷载4、机动法作简支梁内力影响线所依据的原理是( )A、刚体系虚位移原理B、刚体系虚力原理C、变形体虚位移原理D、变形体虚力原理5、下列说法，哪一句是错的：（）A.超静定结构具有多余约束；B.对于超静定结构支座位移、温度改变产生反力和内力；C.在荷载作用下超静定结构内力与各杆刚度的绝对值大小有关；D.在荷载作用下超静定结构内力与各杆刚度的相对比值有关；6、图示体系的几何组成为 ( )A.几何不变，无多余联系；B.几何不变，有多余联系；C. 瞬变；D.常变。

7、机动法作简支梁内力影响线所依据的原理是( )A.刚体系虚位移原理B.刚体系虚力原理C.变形体虚位移原理D.变形体虚力原理8、下列说法，哪一句是错的：（）A.超静定结构具有多余约束；B.对于超静定结构支座位移、温度改变产生反力和内力；C.在荷载作用下超静定结构内力与各杆刚度的绝对值大小有关；D.在荷载作用下超静定结构内力与各杆刚度的相对比值有关；9、力法典型方程中δij的物理意义为：（）A.在i处作用的单位力引起的j处的位移大小；B.在j处作用的单位力引起的i处的位移大小；C.在j处作用的单位位移引起的i处的力大小；D.在i处作用的单位位移引起的j处的力大小；10、静定结构的内力计算与（）A、EI无关；B、 EI 相对值有关；C、EI绝对值有关；D、 E无关，I 有关。

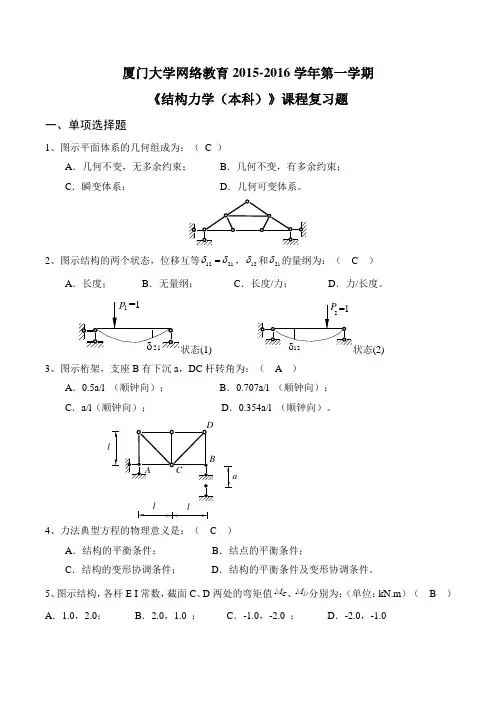

厦门大学网络教育2015-2016学年第一学期《结构力学（本科）》课程复习题一、单项选择题1、图示平面体系的几何组成为：（ C ）A ．几何不变，无多余约束；B ．几何不变，有多余约束；C ．瞬变体系；D ．几何可变体系。

2、图示结构的两个状态，位移互等1221δδ=，12δ和21δ的量纲为：（ C ）A ．长度；B ．无量纲；C ．长度/力；D ．力/长度。

(1)(2)3、图示桁架，支座B 有下沉a ，DC 杆转角为：（ A ）A ．0.5a/l （顺钟向）；B ．0.707a/l （顺钟向）；C ．a/l （顺钟向）；D ．0.354a/l （顺钟向）。

lA C BD4、力法典型方程的物理意义是：（ C ）A ．结构的平衡条件；B ．结点的平衡条件；C ．结构的变形协调条件；D ．结构的平衡条件及变形协调条件。

5、图示结构，各杆E I 常数，截面C 、D 两处的弯矩值M C 、M D 分别为：（单位：kN.m ）（ B ）A ．1.0，2.0；B ．2.0，1.0 ；C ．-1.0，-2.0 ；D ．-2.0，-1.06、图示体系为：（ C ）A ．几何不变无多余约束；B ．几何不变有多余约束；C ．几何常变；D ．几何瞬变。

7、静定结构在支座移动时，会产生：（ C ）A ．内力；B ．应力；C ．刚体位移；D ．变形。

8、图示结构D 截面弯矩为：（ D ）A ．2ql cos θ/6；B ．2ql cos θ/9；C ．2ql /6 ；D ．2ql /9 。

l /39、图中取A 支座反力为力法的基本未知量21, X X (向上为正)，则1X 为：（ C） A ．3P/16； B ．4P/16； C ．5P/16； D ．不定，取决于EI 值。

10、图示为一超静定梁的力法基本体系，各杆EI =常数，其δ11为：（ B ）A ．9/(4EI)；B ．9/(2EI)；C ．27/(4EI)；D ．16/EI 。

大学结构力学试题及答案一、单选题（每题2分，共20分）1. 以下哪项不是结构力学研究的主要内容？A. 静力分析B. 动力分析C. 材料力学D. 稳定性分析答案：C2. 梁的剪力图和弯矩图是：A. 线性关系B. 非线性关系C. 无关D. 正比关系答案：B3. 悬臂梁的自由端受到一个向上的力，其弯矩图将：A. 向上弯曲B. 向下弯曲C. 保持直线D. 无法确定答案：A4. 简单支撑梁在均布荷载作用下的支座反力是：A. 荷载的一半B. 荷载的两倍C. 荷载的四分之一D. 荷载的三分之一答案：A5. 桁架结构中，节点的平衡方程数通常与：A. 节点数相等B. 杆件数相等C. 节点数减一D. 杆件数减二答案：D二、填空题（每题2分，共20分）1. 结构力学中，__________是分析结构内力的基本方法之一。

答案：弯矩分配法2. 当梁的跨度增加时，其最大弯矩会__________。

答案：增加3. 连续梁的支座反力可以通过__________方法求解。

答案：弯矩分配法4. 梁的剪力和弯矩之间存在__________关系。

答案：微分5. 悬臂梁在自由端受到向下的集中荷载时，其支座处的弯矩为__________。

答案：负值三、简答题（每题10分，共30分）1. 简述结构力学中静定结构和超静定结构的区别。

答案：静定结构是指在静力作用下，结构的内力和位移可以通过静力平衡方程和几何方程直接确定的结构。

超静定结构则是指在静力作用下，结构的内力和位移不能仅通过静力平衡方程和几何方程直接确定，需要使用其他方法如弯矩分配法、力法或位移法等来求解的结构。

2. 描述梁的剪力和弯矩之间的关系。

答案：梁的剪力和弯矩之间存在微分关系。

具体来说，梁的弯矩是剪力的积分，而剪力是弯矩的导数。

在连续梁或悬臂梁上，任意截面的弯矩可以通过对剪力图进行积分得到，反之，任意截面的剪力可以通过对弯矩图进行微分得到。

3. 悬臂梁和简支梁在受力特点上有何不同？答案：悬臂梁的特点是一端固定，另一端自由，因此它在自由端会产生较大的弯矩和剪力。

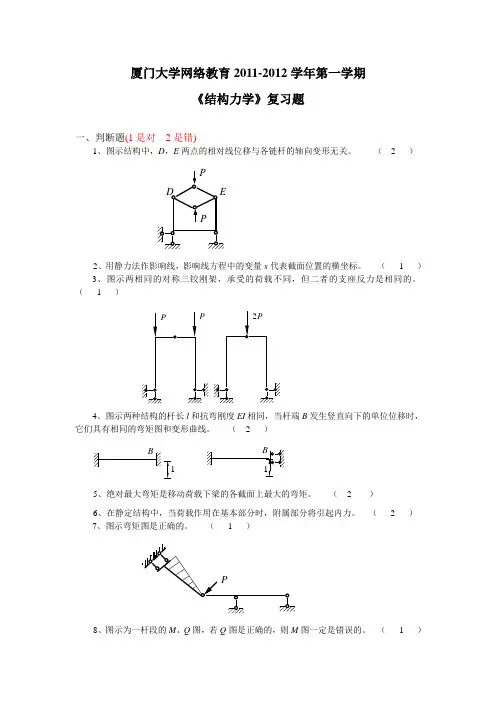

厦门大学网络教育2011-2012学年第一学期《结构力学》复习题一、判断题(1是对2是错)1、图示结构中，D，E两点的相对线位移与各链杆的轴向变形无关。

（ 2 ）2、用静力法作影响线，影响线方程中的变量x代表截面位置的横坐标。

（ 1 ）3、图示两相同的对称三铰刚架，承受的荷载不同，但二者的支座反力是相同的。

（ 1 ）4、图示两种结构的杆长l和抗弯刚度EI相同，当杆端B发生竖直向下的单位位移时，它们具有相同的弯矩图和变形曲线。

（ 2 ）B5、绝对最大弯矩是移动荷载下梁的各截面上最大的弯矩。

（ 2 ）6、在静定结构中，当荷载作用在基本部分时，附属部分将引起内力。

（ 2 ）7、图示弯矩图是正确的。

（ 1 ）8、图示为一杆段的M、Q图，若Q图是正确的，则M图一定是错误的。

（ 1 ）M图Q图40kN m（逆时针）。

（ 1 ）9、图示结构A截面弯矩AM=⋅222210、位移法是以某些结点位移作为基本未知数，先求位移，再据此推求内力的一种结构分析的方法。

（ 2 ）11、变形体虚功原理仅适用于弹性问题，不适用于非弹性问题。

( 2 )12、在荷载作用下，超静定结构的内力与EI的绝对值大小有关。

（ 2 ）13、图示梁的跨中挠度为零。

( 1)14、力法典型方程的实质是超静定结构的平衡条件。

（ 2 ）15、图示为单跨超静定梁的力法基本体系，其力法方程的系数δ11为l EA。

（ 1 ）X1二、单项选择题1、图示桁架内力为零的杆有（ a ）A．3根；B．6根；C．8根；D．7根。

2、图示结构中支座反力为：（ a ）A．R A=P/2，R B=P/2；B．R A=P，R B=0；C．R A=0，R B=P；D．R A=2P，R B=-P。

A3、静定结构由于温度改变会产生：（ b ）A．内力和位移；B．反力和内力；C．变形和位移，但不引起反力和内力；D．反力和位移。

4、图示为一刚架的力法基本体系，E =常数。

其 12为：（ b ）A．0；B．8/EI；C．16/EI；D．640/(3EI)。
