电控系统的组成

1 发动机电控系统的组成

电控燃油喷射系统由三个系统组成:燃油系统、进气系统和电控系统

1.1 燃油系统

燃油系统的功能向汽缸或进气管喷射燃烧时所需的燃油量燃油从燃油箱内由电动汽油泵吸出,经汽油滤清器后,再由压力调节器加压,将压力调节到比进气管压力高出约pa(2.55kgf/cm2)压力,然后经输油管配送给喷油器和冷起动喷油器,喷油器根据电控单元CU 发来的脉冲信号,把适量燃油喷射到气缸内如图2.1所示

1.2 进气系统

进气系统为发动机可燃混合气的形成提供必须的空气空气经过空气滤清器、空气流量计、节气门体、进气总管、进气岐管进入气缸节气门全闭,发动机在怠速工况下运行时,空气经旁通气道直接进入进气岐管

1.3 电控系统

电控系统电控单元根据传感器检测到的发动机运行工况和汽车运行工况来确定喷油量及点火提前角,从而控制发动机在最佳工况下的运转

与传统的化油器式发动机相比,电控发动机在结构和功能上均有了较大的改进主要有:

(1)结构的层次性、复杂性 从系统论的观点,电控发动机由有限个“元素”通过各种“联系”构成的多层次系统“联系”可分为:结构类、功能类、传感器测点类,各自均有一定的层次性,包括顶级即电控发动机本身,分系统级由电控系、冷却系、启动系、机械系等组成各类与各层次间既有各自独立的功能,又相互影响、相互牵制整个机体通过CU的控制来协调各子系统,完成发动机总体功能,各子系统的功能又由各自部件的功能相协调来实现的,各部件的功能又需要通过各元件的协调来实现

(2)功能控制的集中性随着电子技术的飞速发展,电子控制单元采用了数字电路及大规模集成电路,同时微机处理速度的不断提高和存储容量的增加使其控制功能大大增加,并具有备用功能另外,与汽油喷射控制、点火控制及其它控制系统相关的各种控制器,由于所用的传感器均可通用,如水温传感器、进气温度传感器等,因此,利用控制功能集中化就可以不必按功能不同设置传感器和CU,而将多种控制功能集中到一个CU上,不同控制功能所共同需要的传感器也就只设一个,这就集中控制系统如图2.2所示

电控基本知识点总结

电控是指电子控制系统，是由各种传感器、执行器、控制器和相应的软件组成，用于控制各种机械设备的系统。通过电控系统，可以实现对设备的自动化控制，提高生产效率、降低成本、提高设备稳定性和可靠性。电控在工业、家居、汽车等各个领域都有广泛的应用，是现代化社会不可或缺的一部分。

在本文中，我们将介绍电控系统的基本知识点，包括传感器、执行器、控制器和软件等内容，希望能够为读者提供一些基本的了解和指导。

一、传感器

传感器是电控系统中的重要组成部分，它可以将各种物理量或化学量转换成电信号，以便电控系统能够对其进行监测和控制。传感器的种类繁多，根据其检测的物理量可以分为压力传感器、温度传感器、液位传感器、位移传感器、力传感器、流量传感器等。不同类型的传感器可以检测不同的物理量，并且有不同的检测原理和工作方式。

传感器的工作原理主要分为电阻式、电容式、电感式、压电式、霍尔式、光电式等。不同的工作原理适用于不同的检测场合，如接触式检测、非接触式检测、精密检测等。传感器的输出信号一般为模拟信号或数字信号，常见的输出信号类型有模拟电压信号、模拟电流信号、数字信号等。传感器的输出信号需要经过AD转换或信号调理模块处理后，才能供控制器使用。

传感器在电控系统中具有重要的作用，它可以实时感知到环境的变化，从而使控制系统能够做出相应的调整。传感器的性能直接影响电控系统的功能和稳定性，因此在选择和使用传感器时需要考虑其精度、可靠性、响应速度、适用环境、安装方式等因素。

二、执行器

执行器是电控系统中的另一个重要组成部分，它可以根据控制器的指令执行相应的动作，实现对被控对象的控制。执行器的种类也非常多样，常见的执行器有电磁阀、电动机、液压元件、气动元件等。不同类型的执行器能够实现不同的控制方式，如开关控制、调节控制、位置控制、速度控制、力矩控制等。

执行器的工作原理也各不相同，以电动执行器为例，它可以通过电机、齿轮、蜗杆、丝杆等传动机构实现机械运动。电磁阀则是通过电磁铁的吸合、释放控制阀芯的位置，从而实现对流体的调节。液压和气动元件则是通过液压油或气体的压力控制来实现对机械装置的控制。不同类型的执行器有不同的控制方式和特点，需要根据具体的控制需求进行选择和应用。

电控系统的基本组成和作用

大家好啊！今天咱们来聊聊电控系统这个有趣的话题。说起电控系统，它就像是一个

神奇的大指挥家，指挥着各种电器设备按照我们的意愿工作呢！

要说这电控系统啊，它就像是一个小型的指挥中心。你想想看，就像我们人有大脑、

眼睛、手脚一样，电控系统也有它的"大脑"——控制器，有它的"眼睛"——传感器，还有

它的"手脚"——执行器。

控制器可是个了不起的家伙，它就像是整个系统的大脑一样，负责接收信息、分析判

断、发出指令。哎呀，说白了就是个小机灵鬼，谁让它整天在那儿算算算、想想想呢！

传感器就更有意思啦，它们就像是系统的千里眼顺风耳。有的能察觉温度变化，有的

能发现光线明暗，有的能测量压力大小。它们比我奶奶还细心，一点点小变化都逃不过它

们的"法眼"！

说到执行器，那可就是系统里的大力士了。它们接到控制器的命令后，二话不说就开

始干活。开关要打开？没问题！阀门要关闭？包在我身上！简直比我妈催我做作业还管

用！

这些部件之间还得有条信号线路串着，就像是一根根神经似的。信号在里面跑来跑

去，忙得不亦乐乎。要是没有这些线路，那控制器就算想破脑袋也没用，跟断了线的风筝

似的！

人机界面可是个有趣的东西，它就像是系统的"脸"。通过它，我们能看到系统在想什

么、做什么。有的还带着彩色显示屏，花花绿绿的，看着比我的游戏机还好玩儿！

电源供应可不能马虎，它就像是系统的"饭桶"。没有它供电，整个系统就会饿得瘫

痪。不过这个"饭桶"可不能乱吃，得按要求提供合适的电压电流，不然容易闹肚子系统故

障。

保护装置也少不了，它就像是系统的保镖。过流了？立马切断！短路了？马上断开！

比我妈护着我的零食还要严格呢！要是没有这些保护装置，那可真是在玩火！

这些部件合在一起，就组成了一个完整的电控系统。它们互相配合，默契得就像是一

个训练有素的乐队。每个部件都要各司其职，一个都不能偷懒！

有意思的是，这些部件还能根据不同的需求来挑选。就像是在网上买衣服一样，又便

宜又好用的，贵得要命的，应有尽有。关键是要选对了，不然就像是给大象穿蚊子的衣

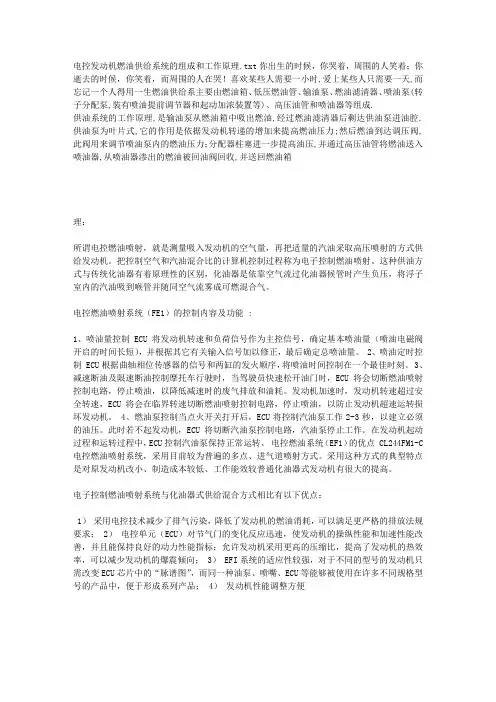

电控发动机燃油供给系统的组成和工作原理.txt你出生的时候，你哭着，周围的人笑着；你逝去的时候，你笑着，而周围的人在哭！喜欢某些人需要一小时,爱上某些人只需要一天,而忘记一个人得用一生燃油供给系主要由燃油箱、低压燃油管、输油泵、燃油滤清器、喷油泵(转子分配泵,装有喷油提前调节器和起动加浓装置等)、高压油管和喷油器等组成.

供油系统的工作原理,是输油泵从燃油箱中吸出燃油,经过燃油滤清器后剩达供油泵进油腔.供油泵为叶片式,它的作用是依据发动机转递的增加来提高燃油压力;然后燃油到达调压阀,此阀用来调节喷油泵内的燃油压力；分配器柱塞进一步提高油压,并通过高压油管将燃油送入喷油器,从喷油器渗出的燃油被回油阀回收,并送回燃油箱

理：

所谓电控燃油喷射，就是测量吸入发动机的空气量，再把适量的汽油采取高压喷射的方式供给发动机。把控制空气和汽油混合比的计算机控制过程称为电子控制燃油喷射。这种供油方式与传统化油器有着原理性的区别，化油器是依靠空气流过化油器候管时产生负压，将浮子室内的汽油吸到喉管并随同空气流雾成可燃混合气。

电控燃油喷射系统（FE1）的控制内容及功能 :

1、喷油量控制 ECU将发动机转速和负荷信号作为主控信号，确定基本喷油量（喷油电磁阀开启的时间长短），并根据其它有关输入信号加以修正，最后确定总喷油量。 2、喷油定时控制 ECU根据曲轴相位传感器的信号和两缸的发火顺序，将喷油时间控制在一个最佳时刻。 3、减速断油及限速断油控制摩托车行驶时，当驾驶员快速松开油门时，ECU将会切断燃油喷射控制电路，停止喷油，以降低减速时的废气排放和油耗。发动机加速时，发动机转速超过安全转速，ECU将会在临界转速切断燃油喷射控制电路，停止喷油，以防止发动机超速运转损坏发动机。 4、燃油泵控制当点火开关打开后，ECU将控制汽油泵工作2-3秒，以建立必须的油压。此时若不起发动机，ECU将切断汽油泵控制电路，汽油泵停止工作。在发动机起动过程和运转过程中，ECU控制汽油泵保持正常运转。 电控燃油系统（EF1）的优点 CL244FM1-C电控燃油喷射系统，采用目前较为普遍的多点、进气道喷射方式。采用这种方式的典型特点是对原发动机改小、制造成本较低、工作能效较普通化油器式发动机有很大的提高。
