提供一普通節能燈設計實列以供初學者入門學習之用，當你能成功做出自己的東東時會有一種成就感的，好了废話不多說我們開始吧。
輸入信息：輸入額定電壓220V50Hz,輸入工率>85%額定功率,輸入功率因數λ>0.6 輸出效率η>90%,工作頻率33kHz,燈電流波峰比<1.7。
根據節能燈相關標准要求輸入工率>85%額定功率，既Pin>14*0.85=11.9W要求輸出效率>90%，既Pout>11.9*0.9=10.71W線路的選取：考慮到緊凑型節能燈體積小，溫升較高所以線路不能過於複雜故此燈選取變異形半橋逆變電路。
如果你觉得实在太长看不下那么就去玩玩我的游戏吧,不学习就玩玩咯或者看个MTV如圖1所示圖1電參數的計算：輸入整流電流濾波電路的計算:桥式整流电容虑波輸入電流：Iin=Pin/Vin/λ=14/220/0.6=0.106(A),峰值为Iinpk=1.414(2的开方）*0.106=0.15(A)当输入功率因数为0.6时二极管的导通的角只有θ=50度左右。
所以流过二极管的峰值电流Idpk=Iinpk/θ*180/2=0.15/50*180/2=0.27(A)当输入电压为250V（用电低谷时）其峰傎Vkp=1.414(2的开方）*250=353.5V既C3电压会使达到353.5V(此参数用于选取电容的耐压）同时会也加在二极管的负极,当输入压负半周时同样也有负的353.5V加在二极管的正极所以二极管的反向耐压Vr>353.5V+353.5V=707V根据流过二极管的电流0.106A峰值0.27A, 二极管的耐压Vr>707V选取二极管1N4007 参数Id=1A,Ipk=2.5A,Vr=1000-1400V,因低频整流不考虑反向恢复时间。
之所以选取Vr>1000V是因为有些二极管在高温时耐反向电压特情变小的缘故，有条件应做二极管的高温特性实验。
一、物理参数10脚7脚二、电气参数序号绕向匝数110脚→7脚240T三、制作要求1.根据以上要求制作；2.绕组之间的绝缘胶带须绕满整圈，以免出现单边现象；3.各绕线的方向及线头位置须按图纸来制作；4.助焊剂浓度适中，制作时避免助焊发剂进入线包；5.焊锡温度可控在：450±20℃,焊锡时间约3秒；6.磁芯组合须按规定的GAP位置；磁芯材质磁芯型号正视图5mH±5磁芯制造商绝缘层电感量2层线规脚图位立体图备注：pin2,3,5,6,8,9需要剪脚。
示意图磁芯1UEWF 0.21mm锰锌EFD-15PC一、物理参数10脚7脚二、电气参数序号绕向匝数110脚→7脚200T三、制作要求1.根据以上要求制作；2.绕组之间的绝缘胶带须绕满整圈，以免出现单边现象；3.各绕线的方向及线头位置须按图纸来制作；4.助焊剂浓度适中，制作时避免助焊发剂进入线包；5.焊锡温度可控在：450±20℃,焊锡时间约3秒；6.磁芯组合须按规定的GAP位置；锰锌EFD-15PC示意图正视图脚图位立体图2层2.4mH±备注：pin2,3,5,6,8,9需要剪脚。
磁芯材质磁芯型号磁芯制造商磁芯线规绝缘层1UEWF 0.25mm电感量一、物理参数10脚7脚二、电气参数序号绕向匝数110脚→7脚200T三、制作要求1.根据以上要求制作；2.绕组之间的绝缘胶带须绕满整圈，以免出现单边现象；3.各绕线的方向及线头位置须按图纸来制作；4.助焊剂浓度适中，制作时避免助焊发剂进入线包；5.焊锡温度可控在：450±20℃,焊锡时间约3秒；6.磁芯组合须按规定的GAP位置；示意图正视图脚图位立体图备注：pin2,3,5,6,8,9需要剪脚。
线规绝缘层电感量1UEWF 0.25mm2层1.5mH±磁芯材质磁芯型号磁芯制造商磁芯PC锰锌EFD-15Q值DCR mH±5%耐压电感量立体图磁芯材料备注PC40Wire→Core:2kVQ值DCRPC40立体图4mH±5%耐压磁芯材料备注Wire→Core:2kV电感量Q值DCR 立体图电感量耐压5mH±5%Wire→Core:2kV磁芯材料备注PC40。

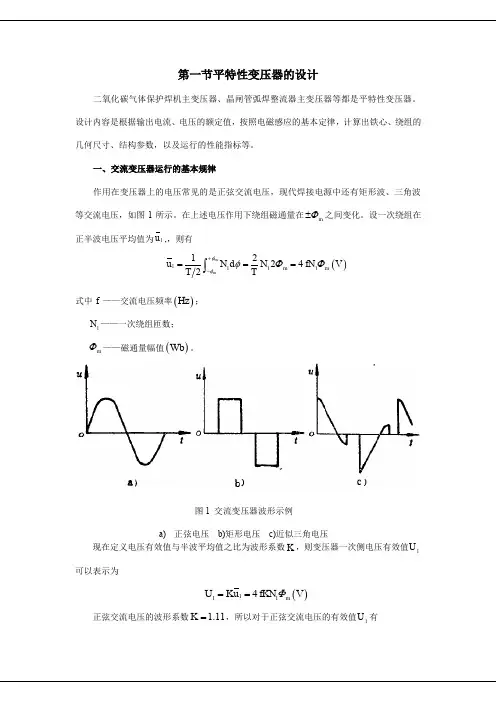

第一节平特性变压器的设计二氧化碳气体保护焊机主变压器、晶闸管弧焊整流器主变压器等都是平特性变压器。
设计内容是根据输出电流、电压的额定值，按照电磁感应的基本定律，计算出铁心、绕组的几何尺寸、结构参数，以及运行的性能指标等。
一、交流变压器运行的基本规律作用在变压器上的电压常见的是正弦交流电压，现代焊接电源中还有矩形波、三角波等交流电压，如图1所示。
在上述电压作用下绕组磁通量在m Φ±之间变化。
设一次绕组在正半波电压平均值为1u ,，则有()11111224V 2m m m m u N d N fN T TφφφΦΦ+-===⎰ 式中f ——交流电压频率()Hz ； 1N ——一次绕组匝数； m Φ——磁通量幅值()Wb 。
现在定义电压有效值与半波平均值之比为波形系数K ，则变压器一次侧电压有效值1U 可以表示为()1114V m U Ku fKN Φ==正弦交流电压的波形系数 1.11K =，所以对于正弦交流电压的有效值1U 有图1 交流变压器波形示例a) 正弦电压 b)矩形电压 c)近似三角电压()4111Fe 4.44 4.4410V m m U fN fN B A Φ-==⨯式中 m B ——铁心磁通密度()T ；Fe A ——铁心净截面积()2cm ；二、变压器容量与基本尺寸间的关系变压器容量S 越大，它的尺寸越大。
基本尺寸有两个，即铁心柱截面积s A 和窗口面积c A ，二者大体有一定的比例，这一比例因变压器的种类不同而异，常常从变压器容量与铁心柱截面积的关系开始分析。
1. 单相变压器的容量与尺寸关系设变压器一次侧容量S ，二次侧容量2S ，并设二次侧有n 个独立绕组，总容量S ，则有1211122211i i i n ni i S S S S S I U I U ===+=+=+∑∑设t e 为绕组每匝感应电动势，而且有222t m e Φ=，代入上式，则1111222211i i i i nnt t t i i S e N I e N I e N I I N ==⎛⎫=+=+ ⎪⎝⎭∑∑2Cu Fe Cu 22210022210m c m s c A K J K K JB A A Φ-=⨯=⨯设η是变压器的效率，21S S η=，21S S ηη=+，所以对于变压器二次输出容量2S 有2Fe Cu 2.221m s c S K K JB A A ηη=+ 式中 m B ——磁通密度()T ；s A ——铁心柱截面积()2cm ； c A ——窗口面积()2cm ；J ——绕组电流密度()2A mm ；Fe K ——铁心叠片系数，即铁心净截面积Fe A 与铁心截面积s A 之比； Cu K ——窗口填充系数，即窗口内绕组净截面积与窗口面积之比。
