公路涵洞施工工艺流程

柳州至武宣公路工程№4合同段

K55+480钢筋砼盖板涵

施

工

技

术

方

案

编

制：

复 核:

审 核：

日 期： 目 录

一、 编制依据……………………………………… 1

二、 工程概况……………………………………… 1

三、 施工组织及安排……………………………… 2-3

四、 施工进度计划及安排………………………… 3

五、 施工方法……………………………………… 3-7

六、 质量保证措施………………………………… 8-11

七、 安全保证措施………………………………… 11-12

八、 环境保护措施………………………………… 12

九、 雨季施工措施………………………………… 12-13

钢筋砼盖板涵施工方案

一、 编制依据

本施工方案的编写以下列文件和资料为依据：

1、《公路桥涵施工技术规范》（JTG F50-2011）

2、《公路工程质量评定标准》（JTG F80/1—2004）

3、《公路工程施工安全技术规范》（JTJ076—95）

4、《实施性总体施工组织设计》

5、两阶段施工图设计

6、工程施工承包合同书

7、我单位对施工现场的实地勘察、调查资料。

8、我单位积累的成熟技术、科技成果、施工方法以及从事同类工程的施工经验。

二、工程概况

K55+480钢筋混凝土盖板涵长度为34.6m，孔跨径：×1.5m，盖板涵与线路右交角75度，混凝土盖板顶填土高度为-1.89m, 分离式基础，进出口型式为八字墙。

主要工程数量表

C30混凝土 28.08m3 R235 Φ12钢筋 145.2kg

C20混凝土 87.1m3 HRB335 Φ10钢筋 1170.7kg

第1篇

一、施工准备

1. 设计审查：首先对涵洞工程设计进行审查，确保设计符合相关规范要求。

2. 施工图纸会审：组织施工、设计、监理等单位进行施工图纸会审，明确施工要求、技术措施和质量标准。

3. 施工组织设计：根据设计文件，编制涵洞工程施工组织设计，明确施工方案、进度计划、质量保证措施、安全措施等。

4. 材料设备准备：准备涵洞工程施工所需的材料、设备，如水泥、砂、石、钢筋、模板、混凝土等。

5. 施工现场准备：平整场地，设置临时设施，如临时道路、排水沟、围挡等。

二、施工工序

1. 基坑开挖：根据设计要求，开挖涵洞基坑，注意保护周围环境，确保施工安全。

2. 基坑排水：采用排水沟、水泵等设备，排除基坑内的积水，保证施工环境。

3. 基坑支护：根据地质条件和设计要求，采用适当的方法对基坑进行支护，如桩基础、挡土墙等。

4. 基础施工：根据设计要求，浇筑基础混凝土，确保基础稳固。

5. 模板安装：根据设计图纸，安装涵洞模板，确保模板尺寸准确、稳定。

6. 钢筋绑扎：根据设计图纸，绑扎钢筋，确保钢筋位置、间距、保护层厚度等符合规范要求。

7. 混凝土浇筑：采用混凝土搅拌车、泵送设备等，将混凝土浇筑到模板内，确保混凝土密实、均匀。

8. 钢筋混凝土养护：混凝土浇筑完成后，进行养护，保证混凝土强度达到设计要求。

9. 模板拆除：养护期满后，拆除模板，检查混凝土质量。

10. 涵洞回填：根据设计要求，回填涵洞基坑，确保回填土的密实度。

11. 涵洞防水处理：对涵洞进行防水处理，如铺设防水卷材、涂刷防水涂料等。 12. 涵洞回填土压实：回填土完成后，采用压路机等设备进行压实，确保回填土密实。

13. 涵洞出口、入口及八字墙施工：根据设计要求，施工涵洞出口、入口及八字墙，确保结构稳固、美观。

14. 涵洞工程验收：按照相关规范和标准，对涵洞工程进行验收，确保工程质量。

三、施工注意事项

1. 施工过程中，注意保护周围环境，减少对周边居民和生态环境的影响。

0

猴子岩水电站场内交通

2#路及8#路段道路整治工程

施

工

组

织

设

计

编制人：

审核人：

日 期：

四川大金源电力发展集团有限公司

猴子岩片区项目部

1 目 录

一、工程概况

1.1工程概况

1.2工程建设各单位名称

1.3工程施工中执行的标准、规范、依据

1.4合同工程主要项目和内容

二、工程总体安排及措施

2.1施工准备

2.2施工管理机构

2.3施工组织计划及总体安排、现场布置

2.4 质量目标

2.5 安全文明施工目标

三、主要施工方法及实施细则

3.1路基工程

3.2路基防护工程

3.3路基排水工程

3.4路面工程

3.5交通安全设施工程

四、质量保证措措施

五、安全文明施工保证措施

六、交通安全保证措施

2 猴子岩水电站场内交通2#及8#路段道路整治工程

施工组织设计

一、 工程概况

1.1工程概况

为确保猴子岩工区道路的安全、通畅、整洁，提高猴子岩场内交通工程文明施工形象。目前工区场内交通要道施工在急，本项目具体内容主要包含：2#公路接8#公路段的路面工程和8#公路—大牛场段路基改线和改线后的新增混凝土路面等施工内容。

1.2工程建设各单位名称

业主单位：国电大渡河猴子岩水电建设有限公司

设计单位：中国水电顾问集团成都勘测设计研究院

监理单位：中国水利水电建设工程咨询中南公司

施工单位：四川大金源电力发展集团有限公司

1.3工程施工中执行的标准、规范、依据

业主、设计及监理的现场指令；

8#公路原设计文件（按现场实际情况选取，局部调线变动）

《砌体工程施工规范》

《路基工程施工规范》

《公路路面基层施工技术规范》（JTJ034-2000）

《公路路面基层施工技术规范》（JTJ034-2000）

1.4合同工程主要项目和内容

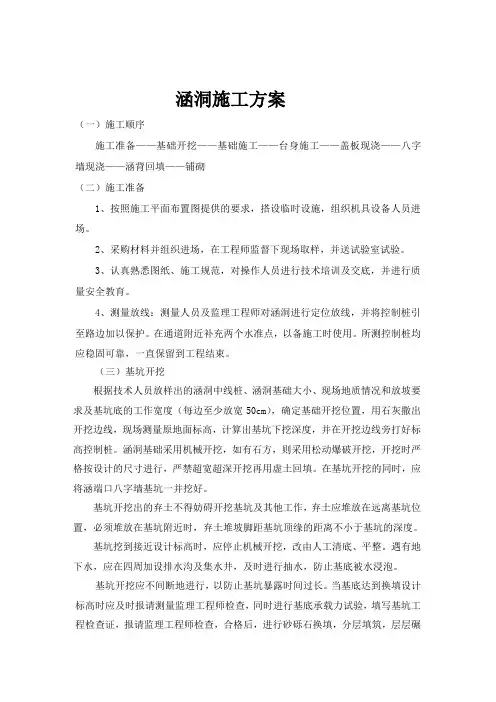

涵洞施工方案

（一）施工顺序

施工准备——基础开挖——基础施工——台身施工——盖板现浇——八字墙现浇——涵背回填——铺砌

（二）施工准备

1、按照施工平面布置图提供的要求，搭设临时设施，组织机具设备人员进场。

2、采购材料并组织进场，在工程师监督下现场取样，并送试验室试验。

3、认真熟悉图纸、施工规范，对操作人员进行技术培训及交底，并进行质量安全教育。

4、测量放线：测量人员及监理工程师对涵洞进行定位放线，并将控制桩引至路边加以保护。在通道附近补充两个水准点，以备施工时使用。所测控制桩均应稳固可靠，一直保留到工程结束。

（三）基坑开挖

根据技术人员放样出的涵洞中线桩、涵洞基础大小、现场地质情况和放坡要求及基坑底的工作宽度（每边至少放宽50cm），确定基础开挖位置，用石灰撒出开挖边线，现场测量原地面标高，计算出基坑下挖深度，并在开挖边线旁打好标高控制桩。涵洞基础采用机械开挖，如有石方，则采用松动爆破开挖，开挖时严格按设计的尺寸进行，严禁超宽超深开挖再用虚土回填。在基坑开挖的同时，应将涵端口八字墙基坑一并挖好。

基坑开挖出的弃土不得妨碍开挖基坑及其他工作，弃土应堆放在远离基坑位置，必须堆放在基坑附近时，弃土堆坡脚距基坑顶缘的距离不小于基坑的深度。

基坑挖到接近设计标高时，应停止机械开挖，改由人工清底、平整。遇有地下水，应在四周加设排水沟及集水井，及时进行抽水，防止基底被水浸泡。

基坑开挖应不间断地进行，以防止基坑暴露时间过长。当基底达到换填设计标高时应及时报请测量监理工程师检查，同时进行基底承载力试验，填写基坑工程检查证，报请监理工程师检查，合格后，进行砂砾石换填，分层填筑，层层碾

压，当换填达到设计标高时应及时报请测量监理工程师检查，同时进行基底承载力试验，填写基坑工程检查证，报请监理工程师检查，合格后，技术人员应对合格基坑进行拍照，作为以后的竣工文件照片，并立刻组织劳动力进行下道工序施工。

若承载力达不到设计要求，则根据四方会议确定的施工方案进行基底处理，基底处理合格后方可进行下一步工序。
