消防管道预留预埋安全技术交底

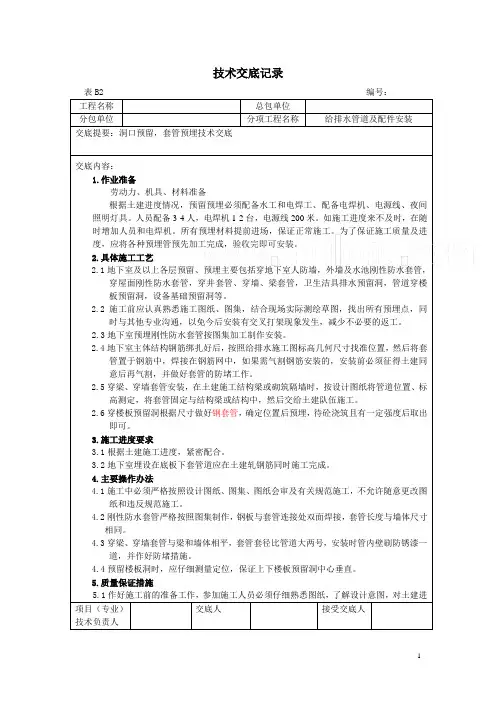

1 技术交底记录

表B2 编号：

工程名称 总包单位

分包单位 分项工程名称 给排水管道及配件安装

交底提要：洞口预留，套管预埋技术交底

交底内容：

1.作业准备

劳动力、机具、材料准备

根据土建进度情况，预留预埋必须配备水工和电焊工、配备电焊机、电源线、夜间照明灯具。人员配备3-4人，电焊机1-2台，电源线200米。如施工进度来不及时，在随时增加人员和电焊机。所有预埋材料提前进场，保证正常施工。为了保证施工质量及进度，应将各种预埋管预先加工完成，验收完即可安装。

2.具体施工工艺

2.1地下室及以上各层预留、预埋主要包括穿地下室人防墙，外墙及水池刚性防水套管，穿屋面刚性防水套管，穿井套管、穿墙、梁套管，卫生洁具排水预留洞，管道穿楼板预留洞，设备基础预留洞等。

2.2 施工前应认真熟悉施工图纸、图集，结合现场实际测绘草图，找出所有预埋点，同时与其他专业沟通，以免今后安装有交叉打架现象发生，减少不必要的返工。

2.3地下室预埋刚性防水套管按图集加工制作安装。

2.4地下室主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装前必须征得土建同意后再气割，并做好套管的防堵工作。

2.5穿梁、穿墙套管安装，在土建施工结构梁或砌筑隔墙时，按设计图纸将管道位置、标高测定，将套管固定与结构梁或结构中，然后交给土建队伍施工。

2.6穿楼板预留洞根据尺寸做好钢套管，确定位置后预埋，待砼浇筑且有一定强度后取出即可。

3.施工进度要求

3.1根据土建施工进度，紧密配合。

3.2地下室埋设在底板下套管道应在土建轧钢筋同时施工完成。

4.主要操作办法

4.1施工中必须严格按照设计图纸、图集、图纸会审及有关规范施工，不允许随意更改图纸和违反规范施工。

1 消防管道安全技术交底

一、施工准备

（1）认真熟悉图纸，根据施工方案，技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

（2）核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。

（3）管材及相应管件：消火栓、水枪、水龙带、角阀、电焊条、铅油、麻丝、卡箍件等；

（4）机具：压槽机、切管机、开孔机、乙炔焊工具、管钳、手锤、钢卷尺、水平尺、线坠等。

（5）作业条件：建筑物墙体砌好并扣好屋盖，对暗装消防管道及设施的管沟、沟槽、孔洞已按设计要求或施工规范规定预以留好。

（6）压槽机放置在一块宽敞平整的地方，避免机器在压槽时不停摇摆震动而影响质量，如机器不小平，则可通过调节支脚螺丝进行调整，直到机器水平为止。

（7）根据管道大小制作好管道支架，要求能上下伸缩，且摆放平整，并能通过支脚螺丝调整水平，管道转动部位要安装轴承；

（8）根据管道大小及压制的槽深浅调整限位，使压制的沟槽深度在规定范围内，如果压制的管道大小改变时，需重新调整限位。

（9）镀锌钢管选择时，首先镀锌层的附着能力要好，附着能力差的管道压制时容易发生镀锌层开裂或脱落。其次，外表质量要求光滑平整，如有凸起和凹坑，在安装前一定要进行处理，否则容易发生 2 泄露现象。

二、施工工艺

工艺流程：施工准备→钢管下料→管道压槽→干管安装→立管安装→消火栓（箱）及支管安装→管道试压→管道冲洗→系统综合试压及冲洗。

1、操作方法

（1）钢管下料：根据施工图纸和现场情况确定管道布局，排出下料计划，而后用切管机将钢管按所需长度切割，切口应平整，切口处若有毛刺，应用手锉或砂轮机打磨。

（2）钢管滚槽：将而加工沟槽的钢管架设在滚槽机和滚槽机尾架上，在钢管上放置水平仪，用水平仪量测、使钢管处于水平位置。将钢管端面与滚槽机上面贴紧，使钢管中轴线与滚槽机上面呈90度。启动滚槽机电机，徐徐压下千斤顶，使上压轮均匀滚压钢管至预设定沟槽深度为止，停机。用游标卡尺检查沟槽的深度和宽度，确认符合标准要求。千斤顶卸荷、取出钢管，检查密封面是否有损伤并检查沟深。

第 1 页 共 15 页 室内消火栓系统管道安装施工技术交底三篇

篇一：室内消火栓系统管道安装施工技术交底

编号：

建设单位名称

工程名称

分项工程名称 室内消火栓系统管道安装 交底部位

施工单位名称 XX有限公司XX项目部

工种 交底时间

所依据的技术文件及标准规范：

1.《建筑工程施工质量验收统一标准》 GB50300-20XX

2.《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20XX

3. 施工图纸、图号、出图时间等

1 范围

本工艺标准适用于民用和一般工业建筑的室内消火栓系统管道的安装。

2 施工准备

2.1 主要材料：

2.1.1 消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

2.1.2 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，

第 2 页 共 15 页 箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。

2.2 主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。

2.3 作业条件：

2.3.1 施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。

2.3.2 管道及箱体安装所需要的基准线应测定并标明。预留、预埋已随结构施工完成。

3 操作工艺

3.1 工艺流程：

安装准备→干管安装→箱体及支管安装→箱体配件安装→通水调试

3.2 安装准备：

3.2.1 认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。

3.2.2 检查预留及预埋是否正确，临时剔凿应与设计工建协调好。

消 防 安 全 技 术 交 底 记 录

消防表01

工程名称 晋江市人工湖南侧安置房、公租房工程（消防） 交底部位 1#2#3#4#5#6#7#8#9#10#11#12#13#楼主体及地下室电线导管、接盒预埋

施工单位 福建乐欣工程发展有限公日 期 2011年12月10日

一、施工准备

1、技术准备

（1）熟悉图纸资料，弄清设计图的设计内容。

（2）确定施工方法、方案。

2、材料要求(暴露在加工厂的管材须做好防潮,防雨措施,防止管材生锈,一旦管材锈蚀严重必须进行除锈处理)

（1）管材必须合格，资料齐全，设计有特殊要求时必须符合设计要求。

（2）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管外其他管材需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁不刷防腐漆，钢管外表层完整无脱落，有产品合格证,检测报告等质量证明文件。

（3）锁紧螺母外形完好无损，丝扣清晰，无翘曲变形等缺陷。

（4）接线盒、灯头盒、开关盒应符合国标图集的要求。(JDG管壁厚为，线盒的壁厚不低于1.2mm)

3、主要机具

铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、压力案子、水平尺、套丝板、套丝机、开孔器电工常用工具等。

4、作业条件（暗管敷设）

（1）混凝土墙内焊接钢管、预留套管作业条件

在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。

各层水平线和墙厚度线弹好，配合土建施工。

（2）现浇顶板内焊接钢管、预留套管作业条件

现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

（3）随墙配合施工立管。

二、施工工艺

1、工艺流程

（1）混凝土墙内焊接钢管施工主要工艺流程

预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线→变形缝处理。
