消防管道安装技术交底

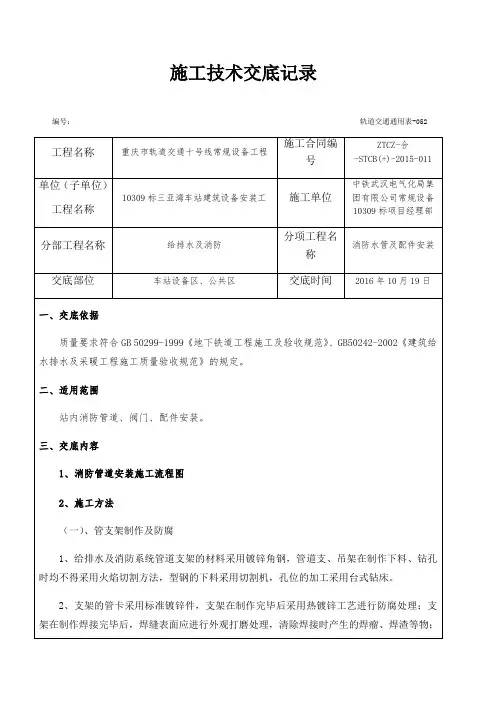

施工技术交底记录

编号： 轨道交通通用表-052

工程名称 重庆市轨道交通十号线常规设备工程 施工合同编号 ZTCZ-合-STCB(+)-2015-011

单位（子单位）

工程名称 10309标三亚湾车站建筑设备安装工 施工单位 中铁武汉电气化局集团有限公司常规设备10309标项目经理部

分部工程名称 给排水及消防 分项工程名称 消防水管及配件安装

交底部位 车站设备区、公共区 交底时间 2016年10月19日

一、交底依据

质量要求符合GB 50299-1999《地下铁道工程施工及验收规范》、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》的规定。

二、适用范围

站内消防管道、阀门、配件安装。

三、交底内容

1、消防管道安装施工流程图

2、施工方法

（一）、管支架制作及防腐

1、给排水及消防系统管道支架的材料采用镀锌角钢，管道支、吊架在制作下料、钻孔时均不得采用火焰切割方法，型钢的下料采用切割机，孔位的加工采用台式钻床。

2、支架的管卡采用标准镀锌件，支架在制作完毕后采用热镀锌工艺进行防腐处理；支架在制作焊接完毕后，焊缝表面应进行外观打磨处理，清除焊接时产生的焊瘤、焊渣等物；并对支架进行边角毛刺打磨至光滑。

3、支架在制作完毕后均须做防腐处理，处理之前对支架处理检查，确保支架表面清洁，无油渍、污渍、焊口打磨平整，镀锌层被破坏部分须涂刷防锈漆及银粉面漆。

（二）、支架安装

1、管道支架固定采用膨胀螺栓，将支架底板与结构墙体进行固定；在进行固定工作时，必须要注意结构的安全性，不得有任何对结构有破坏性的固定。

2、在固定支架前，预先根据给排水施工图和综合管线图进行管线放线，根据给排水管路的走向、安装间距、阀件位置选择支架安装位置，支架最大间距不得超过规范要求

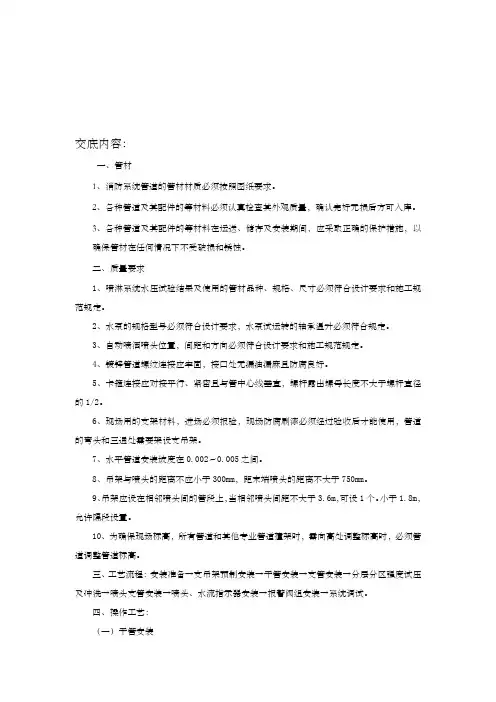

交底内容：

一、管材

1、消防系统管道的管材材质必须按照图纸要求。

2、各种管道及其配件的等材料必须认真检查其外观质量，确认完好无损后方可入库。

3、各种管道及其配件的等材料在运送、储存及安装期间，应采取正确的保护措施，以确保管材在任何情况下不受破损和锈蚀。

二、质量要求

1、喷淋系统水压试验结果及使用的管材品种、规格、尺寸必须符合设计要求和施工规范规定。

2、水泵的规格型号必须符合设计要求，水泵试运转的轴承温升必须符合规定。

3、自动喷洒喷头位置，间距和方向必须符合设计要求和施工规范规定。

4、镀锌管道螺纹连接应牢固，接口处无漏油漏麻且防腐良好。

5、卡箍连接应对接平行、紧密且与管中心线垂直，螺杆露出螺母长度不大于螺杆直径的1/2。

6、现场用的支架材料，进场必须报验，现场防腐刷漆必须经过验收后才能使用，管道的弯头和三通处需要架设支吊架。

7、水平管道安装坡度在0.002～0.005之间。

8、吊架与喷头的距离不应小于300mm，距末端喷头的距离不大于750mm。

9、吊架应设在相邻喷头间的管段上，当相邻喷头间距不大于3.6m，可设1个。小于1.8m，允许隔段设置。

10、为确保现场标高，所有管道和其他专业管道撞架时，需向高处调整标高时，必须管道调整管道标高。

三、工艺流程：安装准备→支吊架预制安装→干管安装→支管安装→分层分区强度试压及冲洗→喷头支管安装→喷头、水流指示器安装→报警阀组安装→系统调试。

四、操作工艺：

（一）干管安装 1、喷淋干管用卡箍连接，每根配管长度不宜超过6m，可调直后编号依顺序安装，吊装时应先吊起管道一端，待稳定后再吊起一端。

2、管道连接紧固卡箍配件时，检查卡箍端面是否干净。卡箍螺栓的规格应符合规定。紧固螺栓应先紧固最不利点，然后依次对称紧固。卡箍接口应安装在易拆装的位置。

3、水平安装管道的支架一般以吊架为主，每隔两吊架加一固定支架，在三通或配件处必须加支架。管道改变方向时，应增设固定支架。

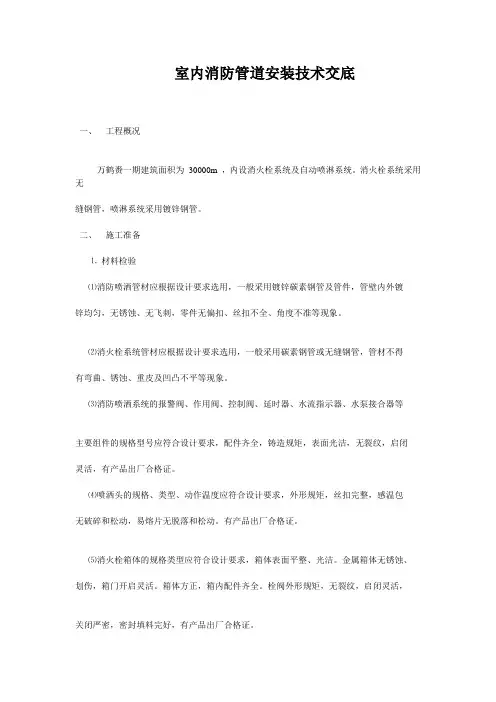

室内消防管道安装技术交底

一、 工程概况

万鹤赉一期建筑面积为 30000m ，内设消火栓系统及自动喷淋系统。消火栓系统采用无

缝钢管，喷淋系统采用镀锌钢管。

二、 施工准备

⒈ 材料检验

⑴消防喷洒管材应根据设计要求选用，一般采用镀锌碳素钢管及管件，管壁内外镀

锌均匀，无锈蚀、无飞刺，零件无偏扣、丝扣不全、角度不准等现象。

⑵消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得

有弯曲、锈蚀、重皮及凹凸不平等现象。

⑶消防喷洒系统的报警阀、作用阀、控制阀、延时器、水流指示器、水泵接合器等

主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭

灵活，有产品出厂合格证。

⑷喷洒头的规格、类型、动作温度应符合设计要求，外形规矩，丝扣完整，感温包

无破碎和松动，易熔片无脱落和松动。有产品出厂合格证。

⑸消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀、

划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，

关闭严密，密封填料完好，有产品出厂合格证。

⒉ 机具准备

⑴机械：套丝机、砂轮锯、台钻、电锤、手电钻、手砂轮、电焊机、电动试压泵等。

⑵工具：套丝板、管钳、台钳、压力钳、链钳、钢锯、手锤、活扳手、钢锉等。

⑶其他：水平尺、线坠、钢卷尺、小线、压力表等。

⒊作业条件

⑴主体结构已验收，现场已清理干净。

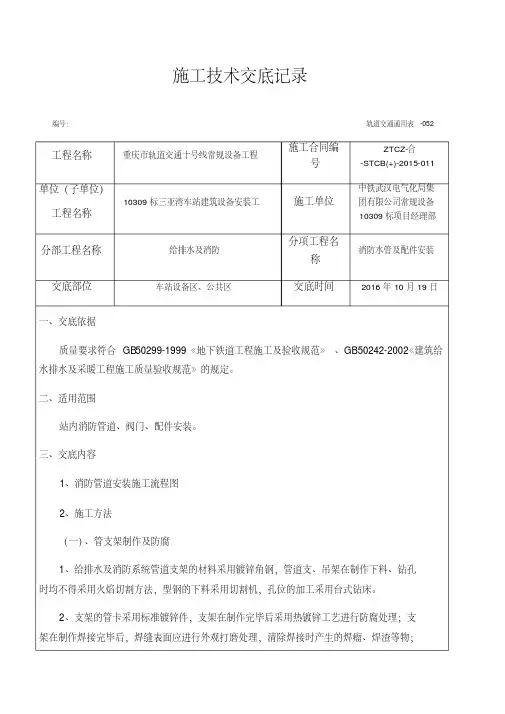

施工技术交底记录

编号：轨道交通通用表-052

工程名称重庆市轨道交通十号线常规设备工程施工合同编号ZTCZ-合-STCB(+)-2015-011 单位（子单位）工程名称10309标三亚湾车站建筑设备安装工施工单位中铁武汉电气化局集团有限公司常规设备10309标项目经理部

分部工程名称给排水及消防分项工程名称消防水管及配件安装

交底部位车站设备区、公共区交底时间2016年10月19日

一、交底依据

质量要求符合GB 50299-1999《地下铁道工程施工及验收规范》、GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》的规定。

二、适用范围

站内消防管道、阀门、配件安装。三、交底内容

1、消防管道安装施工流程图

2、施工方法（一）、管支架制作及防腐

1、给排水及消防系统管道支架的材料采用镀锌角钢，管道支、吊架在制作下料、钻孔时均不得采用火焰切割方法，型钢的下料采用切割机，孔位的加工采用台式钻床。2、支架的管卡采用标准镀锌件，支架在制作完毕后采用热镀锌工艺进行防腐处理；支架在制作焊接完毕后，焊缝表面应进行外观打磨处理，清除焊接时产生的焊瘤、焊渣等物；

并对支架进行边角毛刺打磨至光滑。3、支架在制作完毕后均须做防腐处理，处理之前对支架处理检查，确保支架表面清洁，无油渍、污渍、焊口打磨平整，镀锌层被破坏部分须涂刷防锈漆及银粉面漆。（二）、支架安装

1、管道支架固定采用膨胀螺栓，将支架底板与结构墙体进行固定；在进行固定工作时，必须要注意结构的安全性，不得有任何对结构有破坏性的固定。2、在固定支架前，预先根据给排水施工图和综合管线图进行管线放线，根据给排水管路的走向、安装间距、阀件位置选择支架安装位置，支架最大间距不得超过规范要求钢管管道支架的最大间距（GB50242-2002建筑给排水及采暖工程施工质量验收规范）

管径15 20 25 32 40 50 70 80 100 125 150 200 间距（保温）2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 间距（不保温）2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5
