有限元分析ansys网格划分修改.ppt

（2）单元维数与拓扑形式，如下图所示。 1. 二维或三维。 2. 点单元（如质量单元）。 3. 线单元（如弹簧、杆、梁等单元）。 4. 面单元（如壳单元）。 5. 体单元。 6. 大多数三维块体单元能退化成四面体，大多数二维四边形单元能退化成三角形。
（3）阶数与节点数目，如下图所示。 1. 线性（不带中节点）和二次（带边中节点）单元。 2. 线性单元可通过附加形函数改善其精度。 3. 二次单元对给定单元网格提供了更高的精度，但如果需要可以删除单元边界上的中
选中此项为on。设置此项为1，表示真实尺寸，
2. 选择菜单路径Utility Menu / Plot /Element，画单元模型，此时 ansys 将采用真实单元形状显示单元，例如Beam188/189按截面形状显示、壳单元按实际厚度显示等。
8.3 材料模型库与材料模型
绝大多数单元类型都需要材料属性。根据应用的不同，材料属性可以分为：
何模型。 5. 给每个几何对象分配单元属性。在划分单元网格之前,必须先给每个几何模
型的点、线、面、体分配适当的单元属性，包括单元型号、单元实常数、材料号、单元坐标系等。分配单元属性路径Main Menu | Preprocessor | modeling | creat | elements | elem attributes或者 MeshTOOL 工具中的分配按钮。 6. 控制网格划分密度。包括以下几点： 1）总体网格尺寸。 2）点附近区域网格密度控制。 3）线上密度控制。 4）面上密度控制。 5）层密度控制。
Realconst 。 6. 列表显示指定编号的实常数：Utility | list | elements | Specificed
Realconst 。

ANSYS网格划分PPT教程含扫掠网格划分

网格划分
...控制网格密度
• 如图所示为采用不同的SmartSize尺寸级别进行四面体网格划分的例子.
• 高级的 SmartSize 控制, 如网格扩张和过渡系数在SMRT 命令 (或 Preprocessor > -Meshing- Size Cntrls > SmartSize- Adv Opts...)中提供.
(若您在使用 MeshTool, 您可以跳过这一步,因为程序将在执行第3步时提示您是否清除网格)
2. 指定新的或不同的网格控制.
3. 再次划分网格.
网格划分
...改变网格
• 另一个网格划分选项是在指定的区域 refine (细化)网格.
• 对所有的面单元和四面体体单元有效.
• 简易的方法是使用 MeshTool:
– 在网格划分前为实体模型指定属性 – 在网格划分前对MAT, TYPE,和REAL进行 “总体的” 设置 – 在网格划分后修改单元属性
• 如果没有为单元指定属性, ANSYS将MAT=1, TYPE=1, 和 REAL=1 作为模型中所有单元的缺省设置. 注意, 采用当前激活的TYPE, REAL, 和 MAT 进行网格操作.
类型 1 = 壳单元类型 2 = 梁单元
材料 1 = 混凝土材料 2 = 钢
实常数 1 = 3/8” 厚度实常数 2 = 梁单元特性实常数 3 = 1/8” 厚度
网格划分
...多种单元属性
• 只要您的模型中有多种单元类型(TYPEs), 实常数(REALs) 和材料 (MATs), 就必须确保给每一种单元指定了合适的属性. 有以下3种途径:
– 局部控制 • 关键点尺寸 • 线尺寸 • 面尺寸
网格划分

ANSYS 18.0有限元分析基础与实例教程课件第3章

四边形网络（默认）
三角形网络
图3-4 四边形单元形状的退化
图3-5 默认单元尺寸
2. 选择自由或映射网格划分
单元形状（MSHAPE）和网格划分类型（MSHEKEY）的设置共同影
响网格的生成，表3-2列出了ANSYS程序支持的单元形状和网格划分
类型。
表3-2 ANSYS程序支持的单元形状和网格划分类型
4．在节点处定义不同的厚度可以利用下列方式对壳单元在节点处定义不同的厚度：
命令：RTHICK。 GUI：Main Menu > Preprocessor > Real Constants > Thickness Func 。
下面用一个实例来详细说明该过程，该实例的模型为10×10的矩形板，用0.5×0.5的方形SHELL63单元划分网格。现在ANSYS程序里输入如下命令流：
Main Menu > Preprocessor > Meshing > Mesh Attributes > All Volumes（Picked Volumes）
2．分配默认属性可以通过指向属性表的不同条目来分配默认的属性，在开始划分网格时，ANSYS程序会自动将默认属性分配给模型。直接分配给模型的单元属性将取代上述默认属性，而且，当清除实体模型图元的节点和单元时，其默认的单元属性也将被删除。
1
自由网格和映射网格示意图如图3-1所示。 ELEMENTS
SEP 16 2004
1
12:44:54
ELEMENTS
SEP 16 2004 12:45:40
Y ZX
Y ZX
图3-1 自由网格和映射网格示意图
3.2 设定单元属性
在生成节点和单元网格之前，必须定义合适的单元属性，包括如

ANSYS有限元分析——课程PPT课件

文档仅供参考，如有不当之处，请联系本人改正。
12.ANSYS/DesignSpace：该模块是ANSYS的低端产品，适用与设计工程师在产品概念设计初期对产品进行基本分析，以检验设计的合理性。其分析功能包括：线性静力分析、模态分析、基本热分析、基本热力耦合分析、拓扑优化。其他功能有：CAD模型读取器、自动生成分析报告、自动生成ANSYS数据库文件、自动生成ANSYS分析模板。产品详细分类： DesignSpace for MDT DesignSpace for SolidWorks Standalone DesignSpace ：（支持的 CAD 模型有： Pro/E 、 UG 、 SAT、Parasoild）
文档仅供参考，如有不当之处，请联系本人改正。
8. ANSYS/ED：该模块是一个功能完整的设计模拟程序，它拥有ANSYS隐式产品的全部功能，只是解题规模受到了限制（目前节点数1000）。该软件可独立运行，是理想的培训教学软件。
9. ANSYS/LS-DYNA：该程序是一个显示求解软件，可解决高度非线性结构动力问题。该程序可模拟板料成形、碰撞分析、涉及大变形的冲击、非线性材料性能以及多物体接触分析，它可以加入第一类软件包中运行，也可以单独运行。
有限元分析的基本步骤如下： • 建立求解域并将其离散化有限单元，即将连续问题分
解成节点和单元等个体问题； • 假设代表单元物理行为的形函数，即假设代表单元解
的近似连续函数； • 建立单元方程； • 构造单元整体刚度矩阵； • 施加边界条件、初始条件和载荷； • 求解线性或非线性的微分方程组，得到节点求解结果；
文档仅供参考，如有不当之处，请联系本人改正。
6. 声学分析 ●定常分析 ●模态分析 ●动力响应分析

ansys有限元软件网格划分精讲-65页

• 网格拖拉 • 过渡单元
亦可直接
前
设定属性（单元类型，材料属性，实
建立有限元模型。
处
常数，截面属性…）
（直接建立单元和
理
节点）
网格划分（离散）
求
对于多载
解
荷步分析
施加载荷设定求解控制
求解
后
查看某一
查看某变
处
时刻结果
量随时间
理
（通用后处理器）
变化的结果（时间
后处理器）
建立有限元模型
建立有限元模型 – 定义单元属性
定义截面特性
– Main Menu > Preprocessor > Sections
• 能够导入截面 • 能够建立梁，壳和 Pretension 截面。 • 或者使用SECxxx 系列命令。
单元种类
• ANSYS 提供了许多不同种类的单元。经常采用的单元有：
– 线单元 –壳 – 二维实体 – 三维实体
建立有限元模型 – 定义单元属性
单元种类
• 线单元：
– 梁单元用于模拟，薄壁管，各种截面构件，角钢，
细长薄壁构件（只考虑膜应力和弯曲应力）。
– 杆单元用于模拟螺杆，预应力螺栓和桁架。 – 弹簧单元用于模拟弹簧，螺杆或细长构件，或用等
工业装备虚拟仿真技术
建立有限元模型
ANSYS中不用实体模型求解，而是用有限元模型求解。
建立几何模型
• 定义单元属性 – 单元类型 – 实常数和截面特性 – 材料特性
• 网格工具MeshTool – 分配单元属性 – 网格密度控制 – 生成和改变网格 – 网格划分方式
• 自由网格、映射网格，扫掠网格

Ansys-Workbench详解教程ppt课件

局部细化：支撑处、载荷施加位置、应力变化较大的地方。
ppt课件.
33
网格控制
具体操作：选中结构树的Mesh项，点击鼠标右键，选择Insert，弹出对网格进行控制的各分项，一般只需设置网格的形式（Method）和单元的大小（Sizing）。
其余一些网格控制项的意义：
Refinement—细化网格 Mapped Face Meshing—映射网格；
定义
真实系统
ppt课件.
有限元模型
4
节点和单元
载荷
节点: 空间中的坐标位置，具有一定自由度和存在相互物理作用。
单元: 一组节点自由度间相互作用的数值、矩阵描述（称为刚度或系数矩阵)。单元有线、面或实体以及二维或三维的单元等种类。
约束
有限元模型由一些简单形状的单元组成，单元之间通过节点连接，并承受一定载荷。
与单选的方法类似，只需选择Box Select，再在图形窗口中按住左键、画矩形框进行选取。 3、在结构树中的Geometry分支中进行选择。
屏幕下方的状态条中将显示被选择的目标的信息。
ppt课件.
22
显示/隐藏目标
1、隐藏目标
在图形窗口的模型上选择一个目标，单击鼠标右键，在弹出的选
项里选择
，该目标即被隐藏。用户还可以在结构树中选取一
操作界面的显示工具条的显示选择目标显示/隐藏旋转、平移、缩放
ppt课件.
18
创建、打开、保存文档
File菜单或者工具条的 1、创建一个新文档。选择File—New命令。 2、打开文档。选择File—Open命令。 3、保存文档。选择File—Save或Save As命令，
一般保存为.dsdb格式的文档。

有限元分析培训(第3讲 ansys workbench网格划分)

有限元一般分析流程
选择分析求解器
Nastran、ABAQUS、ADINA、Ls-Dyna、Marc、 ANSYS、Samcef、MADYMO、Radioss等
划分有限元网格
设置材料特性及单元特性
施加约束及载荷边界条件
设置分析参数
提交分析
结果后处理
划分有限元网格
施加约束及载荷边界条件
Nastran
三网格划分方法与参数设置
印记面
虚拟拓扑
三网格划分方法与参数设置
局部尺寸设定
单元尺寸（Element Size）：定义体、面、边顶点的平均单元边长。分段数量（Number of Divisions）：定义边的单元个数。影响球（Sphere of Influence）：球体内的单元给定平均单元尺寸。
粗糙 Coarse 中等 Medium 粗超 Coarse 粗超 Coarse
中等 Medium 中等 Medium 中等 Medium 高 High
快 Fast 快 Fast 慢 Slow 慢 Slow
二
设置目标物理环境
全局尺寸5mm
二
设置目标物理环境
全局尺寸5mm
三网格划分方法与参数设置
ANSYS
Samcef Linear
Radioss Bulk
现OptiStruct
FEPG
（国产）
Samcef Mecano
ABAQUS
非线性分析
MSC
Marc
ADINA
Fluent 流体分析
Star-CD Star-CCM+
XFlow
PowerFlow
LS-DYNA
MSC
显式分析

ANSYS网格划分强烈推荐(共92张PPT)

如果模型中有连接线, 只能在原始(输入)线上指定分割数,而不能在合成线上指定分割数.
比例因子
膨胀因子
过渡因子
有限元及ANSYS
2、Smartsize高级控制
[FAC]：用于计算默认网格尺寸的比例因子，取值范围～5。
EXPAND＝1 TRANS＝2
FAC=1 EXPAND＝1 TRANS＝2
FAC参数控制效果(plane82 Free Tri Smartsize)
有限元及ANSYS
分割：把面 (或体) 切割成小的、简单的形状。连接：连接两条或多条线 (或面) 以减少总的边数。角点选择：选择面上的3个或4个角点暗示一个连接。
有限元及ANSYS
分割可以通过布尔减运算实现.
您可以使用工作平面, 一个面, 或一条线作为切割工具.
有限元及ANSYS
连接操作是生成一条新线 (为网格划分)，它通过连接两条
Plane42(缺省global＝3)
Plane82(缺省global＝2)
低价与高价的缺省单元大小比较(Mapped Quad)
Main Menu > Preprocessor > Meshing> Size Cntrls >Gl元尺寸来划分网格
2、Smartsize高级控制
【EXPAND】：网格划分膨胀因子。
该值决定了面内部单元尺寸与边缘处的单元尺寸的比例关系。取值范围0.5~4。
FAC=0.5 EXPAND＝ TRANS＝2
FAC=0.5 EXPAND＝2 TRANS＝2
FAC参数控制效果(plane82 Free Tri Smartsize)
有限元及ANSYS
映射网格划分包含三个步骤: 1. 保证 “规则的”形状, 即面有 3 或4 条边, 或体

Ansys_网格划分(超详细)_大学课件

40
C 实体模型网格划分
线网格划分
对线进行网格划分，可以用Link单元，也可以用Beam梁单元。
Main Menu> Preprocessor> Meshing> Mesh> Lines
41
C 实体模型网格划分
面网格划分
对面进行网格划分，可以用Plane单元，也可以用Shell单元。 Main Menu> Preprocessor> Meshing> Mesh>Areas> Free 按边线映射网格划分：

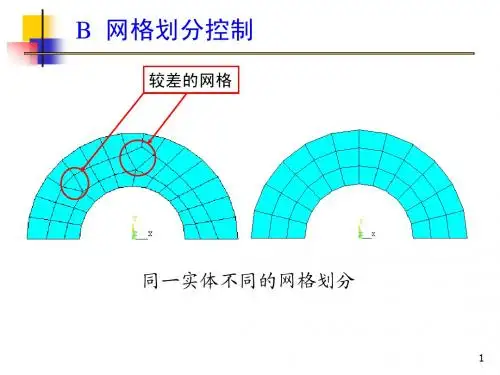

4
B 网格划分控制
1、Smartsize基本控制
Main Menu > Preprocessor > Meshing > MeshTool
打开智能网格，然后移动滚动条到所期望的值，级别越高说明网格越粗。
尺寸级别的范围从 1 (精细) 到10 (粗糙)，缺省级别为 6。
5
B 网格划分控制
1、Smartsize基本控制
Main Menu >Preprocessor >Meshing >Size Cntrls >SmartSize > Basic
6
B 网格划分控制
1、Smartsize基本控制
对同一模型，采用不同的智能网格级别进行网格划分时所得到的网格。
7
B 网格划分控制
1、Smartsize基本控制
不同Smartsize水平值下的网格划分结果
体网格划分
对体进行网格划分，可以用SOLID单元。 Main Menu> Preprocessor> Meshing> Mesh> Volumes> Free Main Menu> Preprocessor> Meshing> Mesh> Volumes> Mapped> 4 to 6 sided

有限元分析(FEA)方法PPT课件

(b)定义几何模型应用实体建模
(c) 用P单元分网。自适应网格对P方法是无效的
3.施加载荷、求解
应用实体模型加载，而不是有限元模型
求解：推荐采用条件共轭梯度法（PCG），但PCG对于壳体P单元无效
4.后处理察看结果
有限元分析及应用讲义
举例： platep.dat
20 in
R=5 in
SEQV SMN=773.769 SMNB=708.94 SMX=4421 SMXB=4999
有限元分析及应用讲义
P方法及p单元的应用
P 单元的位移形函数
u=a1+a2x+a3y+a4x2+a5xy+a6y2
v=a7+a8x+a9y+ a10x2+a11xy+a12y2
P方法的优点：
如果使用 p-方法进行结构分析，可以依靠p单元自动调整单元多项式阶数（2-
– 导出 MeshTool 工具, 划分方式设为自由划分.
– 推荐使用智能网格划分进行自由网格划分, 激活它并指定一个尺寸级别. 存储数据库.
– 按 Mesh 按钮开始划分网格. 按拾取器中 [Pick All] 选择所有实体 (推荐).
– 或使用命令 VMESH,ALL 或 AMESH,ALL.
savg = 1100
s = 1000 Elem 1
s = 1100
s = 1200 Elem 2
s = 1300
(节点的 ss 是积分点的外插）
savg = 1200
7
有限元分析及应用讲义
ANSYS网格误差估计
误差估计作用条件：
• 线性静力结构分析及线性稳态热分析 • 大多数 2-D 或 3-D 实体或壳单元 • PowerGraphics off

ANSYS-Workbench-网格划分PPT课件

e. Fixed：以设定的大小划分网格，当然也不会更具曲率大小自动细化网格
• ASF选项如下图所示:
2021
确定全局网格的设置
• 对于Relevance和Relevance Center选项： a. Relevance：网格相关度，数值从-100至+100，代表网格的由疏到密。 b. Relevance Center:代表网格Coarse(稀疏)、Medium(中等)、Fine(细
置等。 c. 主要适用于比较好即较“干净”的几何体 d. 同一几何体上可以有不同的网格类型，如扫掠法产生的网格
2021
四面体网格
2. 基于ICEM CFD Tetra法的四面体网格有以下特点： a. 划分网格时依次从几何的体、面、边顺序划分网格 b. 主要适用于比较“烂”即比较“脏”的几何体 c. 几何体上的面积边界等的影响往往可能被忽略，即粗糙的网格可能
• 设置合适的全局网格参数可以减小后面具体网格参数的设置工作量，对于结构场，其详细栏见上个PPT的mechanical，下面以结构分析为例对其展开描述。Mechanical中的尺寸函数（sizing）下参数项是高级尺寸函数（advanced sizing function,简称ASF）,这主要是控制曲线、面在曲率较大的地方的网格。具体选项有：
忽略几何体表面细节
2021
扫掠型网格
• 这种网格划分方法主要是产生六面体网格或者棱柱形网格。但要注意被划分体必须是可扫掠（规则几何体）的，且有单一的原面和单一的目标面。
扫掠型 2021
自动划分法
• 自动划分法（automatic method）
自动划分实际就是在四面体与扫掠型划分之间自动切换，这取决于被划
分的几何体能否被扫掠。具体的说当几何体不规则（即不能被扫掠）

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

elements | elem attributes，菜单指定当前需要创建单元属性，包括单元型号、单元实常数、材料号、单元坐标系等。 6. 创建单元：利用Main Menu | Preprocessor | modeling | creat | elements 菜单根据定义的节点创建单元。 7. 修改单元模型：
使用下列菜单路径列表显示检查单元实常数： 1. 列表单元显示属性和实常数，选择菜单路径： Utility | list | elements |
attributes +Realconst。 2. 仅仅列表显示单元属性，选择菜单路径：： Utility | list | elements |
attributes Only。 3. 列表显示单元节点和单元属性，选择菜单路径：Utility | list | elements |
Realconst 。 6. 列表显示指定编号的实常数：Utility | list | elements | Specificed
Realconst 。
方法二：打开单元实常数图形显示开关，将类似于杆件或梁单元的截面尺寸、板壳的厚度等信息直接反映到图形窗口中有限元模型上。操作步骤如下：
何模型。 5. 给每个几何对象分配单元属性。在划分单元网格之前,必须先给每个几何模
型的点、线、面、体分配适当的单元属性，包括单元型号、单元实常数、材料号、单元坐标系等。分配单元属性路径Main Menu | Preprocessor | modeling | creat | elements | elem attributes或者 MeshTOOL 工具中的分配按钮。 6. 控制网格划分密度。包括以下几点： 1）总体网格尺寸。 2）点附近区域网格密度控制。 3）线上密度控制。 4）面上密度控制。 5）层密度控制。
7. 选择单元形状和网格划分器类型。 8. 执行网格划分操作。 9. 执行网格检查。 10.合并模型与编号控制。 11.修改网格模型。包括以下几点：
1）局部网格加密。 2）移动、删除等操作。 3）修改单元法向或者方向。 4）单元材料、实常数、材料等基本属性。
8.2 单元库、单元类型与单元实常数
ANSYS单元库有将近200多种单元类型，可以从以下几个不同的角度来分析它们：（1）从构成的学科领域分类： • 结构单元； • 流体单元； • 热单元； • 电路、电场和磁场单元； • 耦合场单元。
2. Edit 按钮：编辑单元实常数。选中上图定义实常数对话框中已经定义的实常数编号，单击 edit 按钮，弹出如下定义实常数对话框，选择实常数对应的单元类型，单击ok 按钮，弹出单元类型对应的实常数定义对话框，修改各项实常数项的值，最后单击ok 或 apply 按钮执行编辑操作。
3. Delete 按钮：删除选中单元实常数。选中定义实常数对话框中以定义的某单元实常数编号，然后单击delete 按钮执行删除操作。
1. 定义单元类型。 2. 定义单元实常数或者单元截面。 3. 定义材料模型。 4. 创建节点：利用Main Menu | Preprocessor | modeling | creat | nodes，创建
节点。 5. 设置当前单元属性：利用Main Menu | Preprocessor | modeling | creat |
（2）单元维数与拓扑形式，如下图所示。 1. 二维或三维。 2. 点单元（如质量单元）。 3. 线单元（如弹簧、杆、梁等单元）。 4. 面单元（如壳单元）。 5. 体单元。 6. 大多数三维块体单元能退化成四面体，大多数二维四边形单元能退化成三角形。
（3）阶数与节点数目，如下图所示。 1. 线性（不带中节点）和二次（带边中节点）单元。 2. 线性单元可通过附加形函数改善其精度。 3. 二次单元对给定单元网格提供了更高的精度，但如果需要可以删除单元边界上的中
1）修改节点坐标值， 2）修改节点坐标系， 3 ) 修改单元属性。
8.1.2将CAD模型网格划分单元网格模型的基本过程
1. 定义单元类型。 2. 定义单元实常数或者单元截面。 3. 定义材料模型。 4. 利用Main Menu | Preprocessor | modeling 菜单系统创建分析对象的几
间节点。
8.2.2单元类型的定义、设置、编辑和删除
在前处理器中定义单元类型，选择菜单Main Menu | Preprocessor | elements Type | Add/Edit/Delete，弹出如图所示定义单元类型对话框，该对话框具有以下几种操作：
1. Add 按钮：增加新的单元类型。如右图所示对话框，单击add按钮，弹出定义实常数的单元类型列表对话框，选中单元列表中的某个单元类型，单击ok按钮，弹出选中单元类型的实常数定义对话框，首先在Real Constant set no，项输入将要定义的实常数编号，然后输入所需的实常数项的值，最后单击ok或者apply按钮执行定义操作。
第八章: 创建节点单元模型与网格划分技术
8.1创建有限元模型的两种方法
• 方法一：直接法，首先创建节点，然后利用节点创建单元, 单个和多个单元组成一个有限元模型。
• 方法二：几何模型网格划分法，首先创建或者导入CAD几何模型，然后利用网格划分工具将其划分成单元网格模型。
8.1.1直接创建节点单元模型法的基本过程
4. Close 按钮：关闭定义单元实常数对话框。单击close按钮，关闭定义实常数对话框，结束单元实常数定义、编辑或者删除
操作。 5. Help 按钮：阅读定义单元实常数对话框的相关帮助。
定义单元实常数之后可以对其进行检查，检查的方法有两种：
方法一：利用列Байду номын сангаас方法显示实常数的编号、各项及其数值等。
Nodes attributes 。 4. 列表显示单元节点、单元属性和实常数，选择菜单路径：Utility | list |
elements | Nodes+ attributes+ Realconst 。 5. 列表显示所有实常数，选择菜单路径：Utility | list | elements | all
