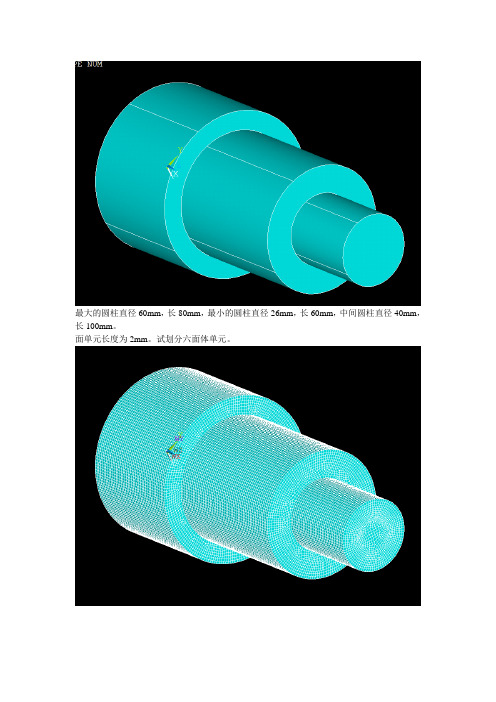

ANSYS 网格划分实例

Ansys Workbench 划分网格（张栋zd0561@）1、对于三维几何体（对于三维几何体（3D 3D 3D））有几种不同的网格化分方法。

如图1下部所示。

图1网格划分的种类1.1、Automatic(自动划分法)1.2、Tetrahedron(四面体划分法)它包括两种划分方法：Patch Conforming(A W 自带功能)，Patch Independent(依靠ICEM CFD Tetra Algorithm 软件包来实现)。

步骤：Mesh(右键)——Insert——Method(操作区上方)Meshcontrl——Method(左下角)Scope——GeometryMethod——Tetrahedrons(四面体网格)Algorithm——Patch Conforming(补充：Patch Independent该算法是基于Icem CFD Tetra的，Tetra部分具有膨胀应用，其对CAD许多面的修补均有用，包括碎面、短边、较差的面参数等。

在没有载荷或命名选项的情况下，面和边无需考虑。

)图2四面体网格分两类图3四面体划分法的参数设置1.3、Hex Dominant(六面体主导法)1.4、Sweep(扫掠划分法)1.5、MultiZone(多区划分法)2、对于面体或者壳二维几何对于面体或壳二维（2D），A W有一下：Quad Dominant(四边形单元主导)Triangles（三角形单元）Uniform Quad/Tri(均匀四面体/三角形单元)Uniform Quad(均匀四边形单元)3、网格参数设置下图为缺省设置（Defaults）下的物理环境（Physics Preferance）图4网格参数设置图5Mechanical默认网格上图中的关键数据：物理优先项、关联中心缺省值、平滑度、过渡、跨越角中心、实体单元默认中节点。

图6缺省参数设置上图中，虽然Relevance Center是在尺寸参数控制选项里设置的，但由于Relevance需要与其配合使用，故在此介绍。

ansys icem cfd网格划分技术实
例详解纪
ANSYS ICEM CFD网格划分技术实例详解纪：
1、首先，选择你要建立的几何图形，如某个物体的外形、内部结构等；
2、选择网格划分的方法，可以使用Tetrahedron、Hexahedron、Prism等划分方法；
3、设定网格划分的精度，即划分后各三角形面或者正方体面的边长，一般可以根据不同类型的流动情况来调整精度；
4、确定各个区域的网格密度，一般需要在边界层提高网格数量，以更好地模拟流体的运动情况；
5、检查网格的质量，消除网格中的闭合面，以保证网格的准确性；
6、计算流场，对网格进行求解，并作图显示。

【流体】ANSYSmeshing网格划分之-上手1-3Dtube网格划分在之前的入门文章《ANSYS meshing 网格划分之 - 入门1 - 3D 几何边界命名》中，我们用中间放置有阻流器的tube作为例子学会边界命名操作。

本章在此基础上，依然采用此tube几何文件为例，正式上手学习ANSYS meshing三维网格划分。

1. 几何命名好之后，在workbench工作界面，左键按住Geometry模块的第二栏，不要放松鼠标，拉到Mesh模块的第二栏中，然后鼠标放开。

两个模块之间出现一条蓝色的连接线，表示已经成功将几何导入到Mesh模块中。

2. 鼠标左键双击Mesh模块第三栏的Mesh，打开mesh软件界面。

工作界面和其他软件基本一样，在划分网格时，主要注意的窗口有如下：3. 调整透明度。

当几何导入到Mesh模块中时，有时是半透明显示，但是有时候是不透明显示，如上图所示。

这样就看不到tube里面的结构，因此，需要将几何调整到透明状态，方便后面操作。

4. 网格划分。

Mesh模块是ANSYS的网格划分工具之一，能够划分CFD网格，CAE分析网格和电磁分析网格。

所以需要指定划分类型，软件会帮您将一些默认参数进行调整，更好划分网格。

本章是划分CFD网格，导入到Fluent软件中使用。

ANSYS Meshing模块划分网格的设置，基本都是通过鼠标右键设计树中的Mesh选择，即上面图片中的1所指，包括体网格、面网格、线网格等划分选择。

然后在底部的Details窗口中设置相关参数。

由于管子的直径只有14mm，所以需要将网格划分总参数进行修改，如下图。

网格划分总参数有许多，将会在后续文章中一一讲解，现在是先按照本文走一遍网格划分，熟悉操作。

选择四面体网格划分方法。

鼠标右键设计树中的Mesh，选择Method。

在Details中选中几何，Method选Tetrahedrons四面体网格。

因为这是流体流动，所以需要对壁面划分边界层网格。

第 3章 ANSYS 13.0 Workbench网格划分及操作案例网格是计算机辅助工程（CAE）模拟过程中不可分割的一部分。

网格直接影响到求解精 度、求解收敛性和求解速度。

此外，建立网格模型所花费的时间往往是取得 CAE 解决方案所 耗费时间中的一个重要部分。

因此，一个越好的自动化网格工具，越能得到好的解决方案。

3.1 ANSYS 13.0 Workbench 网格划分概述ANSYS 13.0 提供了强大的自动化能力，通过实用智能的默认设置简化一个新几何体的网 格初始化，从而使得网格在第一次使用时就能生成。

此外，变化参数可以得到即时更新的网 格。

ANSYS 13.0 的网格技术提供了生成网格的灵活性，可以把正确的网格用于正确的地方， 并确保在物理模型上进行精确有效的数值模拟。

网格的节点和单元参与有限元求解，ANSYS 13.0在求解开始时会自动生成默认的网格。

可以通过预览网格，检查有限元模型是否满足要求，细化网格可以使结果更精确，但是会增 加 CPU 计算时间和需要更大的存储空间，因此需要权衡计算成本和细化网格之间的矛盾。

在 理想情况下，我们所需要的网格密度是结果随着网格细化而收敛，但要注意：细化网格不能 弥补不准确的假设和错误的输入条件。

ANSYS 13.0 的网格技术通过 ANSYS Workbench的【Mesh】组件实现。

作为下一代网格 划分平台， ANSYS 13.0 的网格技术集成 ANSYS 强大的前处理功能， 集成 ICEM CFD、 TGRID、 CFX­MESH、GAMBIT网格划分功能，并计划在 ANSYS 15.0 中完全整合。

【Mesh】中可以根 据不同的物理场和求解器生成网格，物理场有流场、结构场和电磁场，流场求解可采用 【Fluent】、【CFX】、【POLYFLOW】，结构场求解可以采用显式动力算法和隐式算法。

不同的 物理场对网格的要求不一样，通常流场的网格比结构场要细密得多，因此选择不同的物理场， 也会有不同的网格划分。

ANSYS 入门教程（5) - 网格划分技术及技巧之网格划分技术及技巧、网格划分控制及网格划分高级技术第 3 章网格划分技术及技巧3。

1 定义单元属性单元类型 / 实常数 / 材料属性 / 梁截面 / 设置几何模型的单元属性3。

2 网格划分控制单元形状控制及网格类型选择 / 单元尺寸控制 / 内部网格划分控制 / 划分网格3。

3 网格划分高级技术面映射网格划分 / 体映射网格划分 / 扫掠生成体网格 / 单元有效性检查 / 网格修改3.4 网格划分实例基本模型的网格划分 / 复杂面模型的网格划分 / 复杂体模型的网格划分创建几何模型后，必须生成有限元模型才能分析计算，生成有限元模型的方法就是对几何模型进行网格划分，网格划分主要过程包括三个步骤:⑴定义单元属性单元属性包括:单元类型、实常数、材料特性、单元坐标系和截面号等。

⑵定义网格控制选项★对几何图素边界划分网格的大小和数目进行设置；★没有固定的网格密度可供参考;★可通过评估结果来评价网格的密度是否合理。

⑶生成网格★执行网格划分,生成有限元模型；★可清除已经生成的网格并重新划分；★局部进行细化。

3。

1 定义单元属性一、定义单元类型1。

定义单元类型命令：ET, ITYPE， Ename， KOP1, KOP2， KOP3， KOP4， KOP5, KOP6, INOPR ITYPE —用户定义的单元类型的参考号。

Ename —ANSYS 单元库中给定的单元名或编号，它由一个类别前缀和惟一的编号组成,类别前缀可以省略，而仅使用单元编号。

KOP1～KOP6 - 单元描述选项，此值在单元库中有明确的定义，可参考单元手册。

也可通过命令KEYOPT进行设置。

INOPR —如果此值为 1 则不输出该类单元的所有结果。

例如：et,1,link8 ！定义 LINK8 单元,其参考号为 1；也可用 ET，1，8 定义et,3,beam4 ! 定义 BEAM4 单元,其参考号为 3；也可用 ET,3，4 定义2. 单元类型的 KEYOPT命令：KEYOPT, ITYPE, KNUM, VALUEITYPE - 由ET命令定义的单元类型参考号。

[转载]ANSYS圆、圆环⾯、圆柱⾯、圆柱体的⽹格划分原⽂地址：ANSYS圆、圆环⾯、圆柱⾯、圆柱体的⽹格划分作者：⼀丝尘埃！圆的⽹格划分finish $ /clear $ /prep7et,1,plane82 $ r0=10 ! 定义单元类型和圆半径参数cyl4,,,r0 $ cyl4,3*r0,,,,r0 ! 创建两个圆⾯ A 和 B，拟分别进⾏不同的⽹格划分wprota,,90 $ asbw,all ! 将圆⾯⽔平切分wprota,,,90 $ asbw,all ! 将圆⾯ A 竖向切分wpoff,,,3*r0 $ asbw,all ! 移动⼯作平⾯，将圆⾯ B 竖向切分wpcsys,-1 ! ⼯作平⾯复位但不改变视图⽅向asel,s,loc,x,-r0,r0 ! 选择圆⾯ A 的所有⾯lsla,s ! 选择与圆⾯ A 相关的所有线lesize,all,,,8 ! 对上述线设置⽹格划分个数为 8（三条边时相等且为偶数）mshape,0,2d $ mshkey,1 ! 设置四边形单元、映射⽹格划分amesh,all ! 圆⾯ A 划分⽹格asel,s,loc,x,2*r0,4*r0 ! 选择圆⾯B的所有⾯lsla,s ! 选择与圆⾯ B 相关的所有线lesize,all,,,8 ! 对上述线设置⽹格划分个数为 8lsel,r,length,,r0 ! 选择上述线中长度为半径的线lesize,all,,,8,0.1,1 ! 设置这些线的⽹格划分数和间隔⽐amesh,all $ allsel ! 圆⾯ B 划分⽹格! 圆环的⽹格划分finish $ /clear $ /prep7et,1,plane82 $ r0=10 ! 定义单元类型和圆半径参数cyl4,,,r0/3,,r0,90 $ cyl4,2*r0,,r0/10,,r0,90 ! 创建两个 1/4 环⾯asel,s,loc,x,-r0,r0 ! 选择环⾯ Alsla,s$lesize,all,,,8 ! 选择环⾯ A 的所有线，定义⽹分数lsel,r,length,,r0*2/3 $ lesize,all,,,3,,1 ! 选择径向线，⽹分数修改为 3mshape,0,2d $ mshkey,1 $ amesh,all ! 定义单元形状、划分类型、划分单元ALLSEL $ asel,s,loc,x,2*r0,4*r0 ! 选择环⾯Blesize,5,,,12 $ lesize,7,,,6 ! 定义外周线和内周线⽹分数分别为 12 和 6lsel,s,length,,r0*9/10 $ lesize,all,,,7 ! 选择径向线，⽹分数为 7amesh,all ! 划分环⾯ B 的单元⽹格!圆柱⾯finish/clear/prep7r0=10 !定义圆半径h0=50 !定义圆的⾼度et,1,shell63 !定义单元类型cyl4,,,r0adele,1cm,l1cm,line !将⼏何元素分组形成组元k,50 !定义关键点k,51,,,h0l,50,51 !利⽤关键点定义线adrag,l1cm,,,,,,5 !沿线拉伸成⾯lsel,s,loc,z,0 !选择线lesize,all,,,6 !对线指定⽹格尺⼨lsel,s,length,,h0 !选择线lesize,all,,,8mshape,0,2d !指定划分单元的形状mshkey,1 !指定映射⽹格划分amesh,all !在⾯中划分节点或线单元!圆柱体finish/clear/prep7r0=10h0=50et,1,solid95cyl4,,,r0,,,,h0wprota,,90 !旋转⼯作平⾯vsbw,allwprota,,,90vsbw,all !⽤⼯作平⾯分割体mshape,0,3d !指定划分单元的形状mshkey,1 !指定映射⽹格划分lsel,s,loc,z,0lesize,all,,,6lsel,s,length,,h0lesize,all,,,8vmesh,all。
