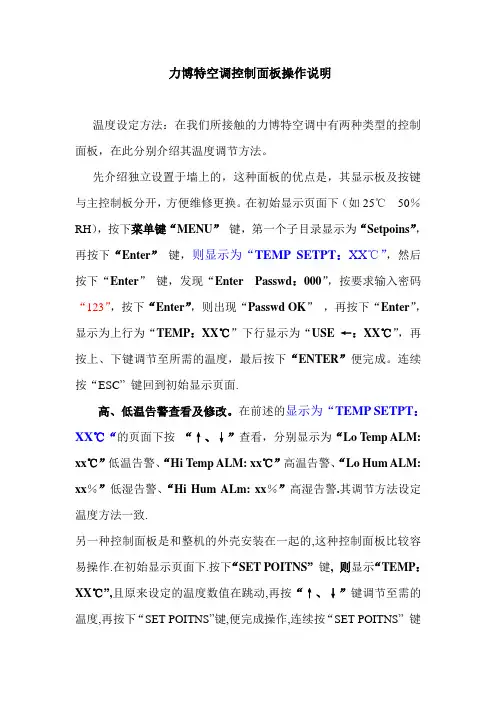

力博特空调控制面板操作说明温度设定方法:在我们所接触的力博特空调中有两种类型的控制面板,在此分别介绍其温度调节方法。
先介绍独立设置于墙上的,这种面板的优点是,其显示板及按键与主控制板分开,方便维修更换。
在初始显示页面下(如25℃50%RH),按下菜单键“MENU”键,第一个子目录显示为“Setpoins”,再按下“Enter”键,则显示为“TEMP SETPT:XX℃”,然后按下“Enter”键,发现“Enter Passwd:000”,按要求输入密码“123”,按下“Enter”,则出现“Passwd OK”,再按下“Enter”,显示为上行为“TEMP:XX℃”下行显示为“USE ←:XX℃”,再按上、下键调节至所需的温度,最后按下“ENTER”便完成。
连续按“ESC”键回到初始显示页面.高、低温告警查看及修改。
在前述的显示为“TEMP SETPT:XX℃“的页面下按“↑、↓”查看,分别显示为“Lo Temp ALM: xx℃”低温告警、“Hi T emp ALM: xx℃”高温告警、“Lo Hum ALM: xx%”低湿告警、“Hi Hum ALm: xx%”高湿告警.其调节方法设定温度方法一致.另一种控制面板是和整机的外壳安装在一起的,这种控制面板比较容易操作.在初始显示页面下.按下“SET POITNS”键, 则显示“TEMP:XX℃”,且原来设定的温度数值在跳动,再按“↑、↓”键调节至需的温度,再按下“SET POITNS”键,便完成操作,连续按“SET POITNS”键回到初始显示页面.其高、低温告警值的调节方法基本一致.依米康空调控制面板操作说明温度设定方法: 在初始显示页面下.按下“Enter”键约五秒钟左右,便显示“直接参数”、“用户参数”、“工厂参数”三个.在“直接参数”下有个“温度设定”子目录,按下“Enter”键,便显示原设定温度数值,再按下“Enter”键则原设定温度数值左下角显示一个手写的符号, (冷量为7.5kw的,没有这个符号,但原设定温度数值会闪动),然后按“↑、↓”键调节至所需的温度值,最后按下“Enter”键便完成操作.按“cancel”键回到初始显示页面.消除告警。

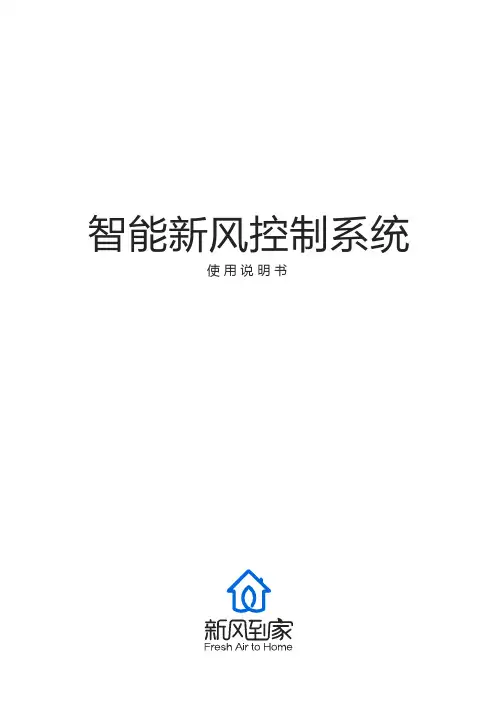

智能新风控制系统使用说明书产品概览智能新风控制系统是新风到家推出的一套新风解决方案,通过监测控制器(空气监测仪)与新风机的联动,实时监测室内PM2.5、CO2浓度,输出信号直接控制新风机的启动及转速。
新风机通过监测结果智能运行,有效的改善室内空气污染,提高空气质量,加速室内空气的流通、污染空气的排出,加入室外新鲜空气的注入,实现既节能环保又能保持室内良好空气品质。
室外PM2.5开关键风速键模式键需连网:控制器连接WiFi 新风机与控制器关联新风机控制器主要功能说明内循环开启条件当室内CO2小于800当室内CO2大于1500当室内CO2小于650当室内CO2小于600当室内CO2大于1000当室内CO2大于800外循环开启条件模式名称经济舒适豪华点击“开关键”一次风阀打开,再点击一次风阀关闭手动摸下,点击“风速键”选择风速:风速1 风速2 风速3 风机停自动模式下,开启外循环以CO2阈值为唯一标准,设置步骤如下: 自动模式下,空气品质为差时,风速根据PM2.5/CO2的预设参数自动切换为高速风 阈值设置操作步骤如下:a 点击设置键进入设置界面b 进入设置页面,选择阈值设置c 在阈值设置界面中选择PM2.5和CO2阈值设置进入,对调节参数进行设置,注:自动模式由PM2.5和CO2的调节值共同参与控制风速a 点击设置键进入设置界面b 进入设置页面,选择背光设置c 在背光设置界面点击“定时熄屏/亮屏设置”,点击界面中的数字修改熄屏/亮屏时间a 根据阈值设置步骤进入阈值设置页面b 进入阈值设置页面,选择内循环模式设置c 对内循环模式(经济、舒适、豪华)进行选择,三个模式对应以下参数: 点击“模式键”选择模式:自动/手动系统默认定时熄屏时间为21:00 定时亮屏时间为07:00 根据以下步骤进行设置:控制器配置网络步骤一 使用微信扫描控制器底部的二维码绑定设备设备二维码提示:配置前请确保控制器电量充足(建议连接USB电源使用),并将手机连接WiFi步骤二 微信端点击“进入公众号”按钮,进入公众号步骤三 从公众号底部菜单“我的设备”进入设备详情,此时设备为未联网状态,根据界面提示,点击“配置网络”按钮步骤四 界面中出现配网弹窗提示,按照提示内容对控制器进行相应的操作步骤五 在进入的配置页面中输入WiFi密码(手机连接的WiFi),输入完后点击“连接”提示:配置成功后,微信界面自动返回设备详情页,数据正常显示,控制器室外数据正常显示;若60秒内配置失败,此时需再次长按控制器WiFi按钮进入配网模式为设备配网。
系列新风系统用户手册1 前言 (3)1.1 机房环境要求 (3)1.2 专业节能新风系统 (3)2 产品介绍 (4)2.1 外观介绍 (4)2.2 型号说明 (4)2.3 主要特点 (5)2.4 标准组件 (5)2.4.1 风机 (5)2.4.2 滤网 (6)2.4.3 滤袋 (6)2.4.4 风阀 (6)3 技术参数 (7)3.1 机组参数 (7)3.2 使用条件 (8)4 尺寸参数 (8)4.1 机械尺寸 (8)4.2 底座安装尺寸 (9)4.3 新风管尺寸 (10)4.4 回风管尺寸 (10)4.5 维护空间 (11)4.6 安装考前须知 (11)5 应用指导 (12)5.1 显示屏 (12)5.1.1 显示屏按键说明 (12)5.1.2 系统启动界面 (12)5.1.3 待机界面内容 (13)5.1.4 菜单说明 (13)5.2 控制器 (15)5.2.1 主电路连接 (15)5.2.2 控制器原理框图 (16)5.3 新风机工作原理 (16)5.4 机房环境应用图例 (16)6 故障诊断与处理 (17)6.1 故障现象处置方法 (17)6.2 日常维护操作考前须知 (18)/ 、八—1 前言1.1机房环境要求现代计算机设备和数据交换设备均采用高热密度的CPU 芯片,单相机柜内的设备发热量也相应大幅提升,所以机房的提供的环境质量显得由为重要,主要表现在以下几个方面:a)温度控制:计算机及交换机工作时产生大量的热量,其密度是普通办公室的6〜20倍。
为了保证计算机设备能够发挥最正确效率,机房采用恒温控制,最正确控制范围为23C±2C(机房标准建议温度范围18C〜28 °C)o这就要求制冷机组一定要有足够的制冷能力和快速反响调控能力,以应对温度的急剧变化。
b)风量/洁净度控制:计算机及交换机工作时产生大量的显热,为了能迅速地排除这些热量,要求具有足够的冷却循环风量和足够的送风距离。

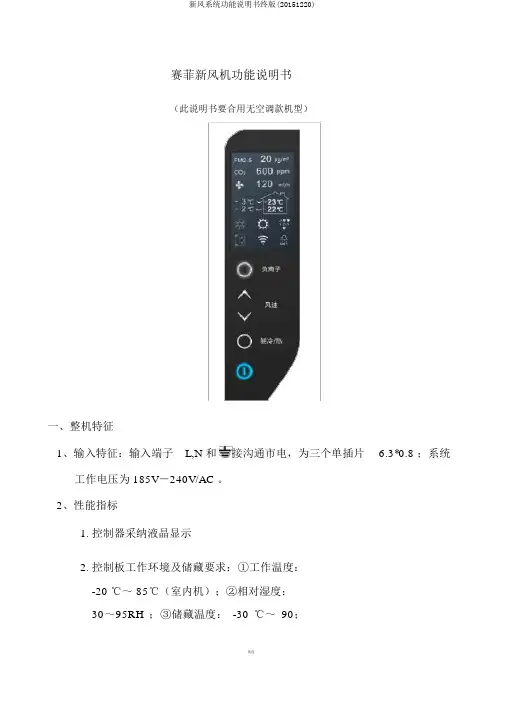

赛菲新风机功能说明书(此说明书要合用无空调款机型)一、整机特征1、输入特征:输入端子L,N 和接沟通市电,为三个单插片 6.3*0.8 ;系统工作电压为 185V-240V/AC 。
2、性能指标1.控制器采纳液晶显示2.控制板工作环境及储藏要求:①工作温度:-20 ℃~ 85℃(室内机);②相对湿度:30~95RH ;③储藏温度:-30 ℃~90;优选3.工作电压范围: 185V-240V/AC;4.温度控制范围及控制精度: 16℃~ 30℃ 0.5 ℃,温度回差 1℃;5.温度显示范围: -30 ℃~ 90℃;6.整机待机功率耗费:< 2W;7.电气控制部分要有优秀的电磁兼容性能;8.安全性能:切合 GB4706.1-2005 和 GB4706.32-2005 标准。
2、整机构成显示板GSC0040B电源控制板GSC0040A变频板GSC0040CWIFI 模块板GSC0040D液晶模组LCD-315A(黑底白字)粉尘传感器PMS1003(客供)二氧化碳传感器T6603客供温度传感器4路(分别为新风入风口、排风入风口,新风出风口、室外排风出口)风机 1变频沟通风机风机 2变频沟通风机压缩机客供四通阀客供3、信号收集粉尘传感器PMS1003(客供)(赛纳威备选数显)二氧化碳传感器T6603温度传感器4路(分别为新风入风口、排风入风口,新风出风口、室外排风出口)二、净化机控制系统按键说明1、按键控制说明整机共有 5 个触摸按键,包含 1 个开关按键和 4 个功能键。
电源开关需用一个(橙蓝)双色发光二极管做出两种状态指示,其余按键由一个白色微蓝发光二极管做出状态指示。
全部正常按键操作都有提示音一声,提示操作有效(提示声音要采纳美音或许由客户指定)。
2、开重点“”开重点的作用是切换控制板开机运行与待机状态。
机器通电后处于待机状态,屏幕和其余按键状态指示灯不亮,只有开重点亮橙色灯,指示整机此刻处于待机状态,此时除开重点外其余按键均无效。
新风机组操作流程
1.1 开机前的准备工作。
1.1.1 检查设备是否清洁,是否有“已清洁”、“完好”标示牌。
1.1.2 检查设备内应无异物。
1.1.3 轴承加入适量润滑油脂,凡装有油杯的地方,开车前应注入适当的润滑脂,并检查旋转部分是否有足够的润滑脂。
1.1.4 用于转动主轴时应无卡住现象,主轴活动自如。
1.1.5 检查电气的完整性,电器部分应可靠接地。
1.1.6 主轴旋转方向必须符合防护罩上所示箭头方向,否则将损坏主机。
1.1.7 检查所有坚固螺钉有无松脱。
如有,坚固各螺钉。
1.1.8 检查上下皮带轮在同一平面内是否平等,皮带松紧是否适度。
1.1.9 电源接线要正确,接地要可靠。
2 操作
2.1运行前需将回水管上的排气阀打开,待盘管及管路内的空气排尽再关闭排气阀。
2.2运行前应检查机组的减震系统是否装有临时避震装置,若有应先拆除。
2.3启动风机前,先用手拨动风机叶轮,检查有无磨擦异音,若有应予以排除。
先开启进风阀门,接通电源后先启动一下电机,检查风机转向是否正确,如转向错误,应停机将电源相序调换。
2.4根据实际情况,设定出风温湿度,确定是否开启加热功能、加湿功能,以及冷冻水阀门的开度。
2.5机组冬季运行时,如需停机应先关闭新风阀,再关闭机组内的热水循环,以免换热器被冻坏。
2.6机组应有专业人员管理,运行中应经常定期检查机组的运行状况,发现异常及时排除,排除后方可继续运行。

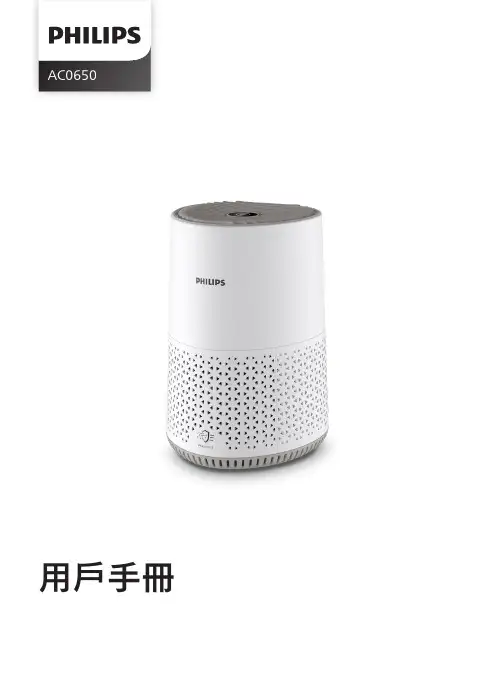

AC0650用戶手冊目錄1 重要事項 (2)安全 (2)2 您的空氣清新機 (3)產品概要 (3)控制鍵概覽 (4)3 使用空氣清新機 (4)安裝濾網 (4)了解 Wi-Fi 指示燈 (5)Wi-Fi 連接 (5)連接電源 (6)開關 (6)更改模式設定 (6)原廠設定 (7)4 清潔 (7)清潔時間表 (7)清潔空氣清新機機身 (7)清潔濾網表面 (7)5 更換濾網 (8)了解清新空氣保護鎖 (8)更換濾網 (8)濾網重設 (8)6 儲存 (9)7 疑難排解 (9)8 聲明 (11)電磁場 (EMF) (11)回收 (11)9 保養及支援 (11)訂購零件或配件 (11)1 重要事項安全使用本產品前請先閱讀本用戶手冊,並保管以作將來參考。
為確保最佳效能,建議您將空氣清新機升級至最新版本。
您可以透過 Air+ 應用程式進行升級。
危險事項• 請勿用水或任何液體或(易燃)清潔劑清潔此產品,以避免觸電和/或火災的危險。
• 請勿在本產品周圍噴射殺蟲劑或芳香劑等易燃物品。
警告• 在連接本產品前,請檢查產品註明的指示電壓與當地電源電壓是否對應。
• 如果電源線損壞,為避免危險,必須由 Philips、Philips 授權的維修中心或類似的合資格人士來更換。
• 若變壓器、電源線或產品本身已受損,請勿使用。
• 僅可使用產品隨附的經核准變壓器 (KA1201A-2400500BS)。
• 本產品並不適合身體、感覺或心智能力低下人士(包括兒童),或缺乏知識及經驗人士使用,除非該人士已受其他負責其安全之人士就使用本產品的監督或指導。
• 請勿讓孩童將本產品當成玩具。
兒童不應於沒有監督情況下對產品進行清潔及維護。
• 請勿阻塞進氣口和排氣口,例如在排氣口上面或進氣口前面放置物件。
• 確保異物不會通過排氣口掉入裝置內部。
• WiFi 介面採用標準 802.11b/g/n 制式、2.4 GHz 頻段,最大輸出功率不高於100 mW EIRP。

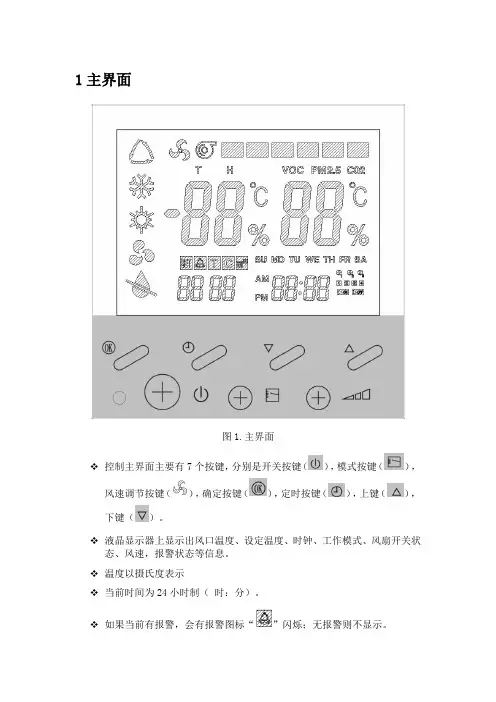

1主界面图1.主界面控制主界面主要有7个按键,分别是开关按键(),模式按键(),风速调节按键(),确定按键(),定时按键(),上键(),下键()。
液晶显示器上显示出风口温度、设定温度、时钟、工作模式、风扇开关状态、风速,报警状态等信息。
温度以摄氏度表示当前时间为24小时制(时:分)。
如果当前有报警,会有报警图标“”闪烁;无报警则不显示。
左下角4个8有报警时会滚动显示当前机组和报警总数,滚动时间间隔为5秒,5秒后显示下一个机组号码和它的错误总数,无故障的机组不显示,最多可显示8个机组。
长按上键()进入报警查看。
2系统图标自动模式。
制冷模式。
制热模式。
送风模式。
当前显示温度值当前显示湿度值室外风机开启,如果是调速的室外风机可以根据后面的显示是高速还是低速。
时间设定模式远程开关机当前有报警线控器与主板通讯故障按键操作说明:长按:按住按键3秒以上有效短按:按住按键3秒以下有效1.主页面下短按定时按键()进入定时时间查询页面2.主页面下长按定时按键()进入时间设定页面3.主页面下长按上键()进入故障查询页面4.不在主页面下长按确定按键()返回到主页面5.主页面下短按风速调节按键()在高速低速之间切换风速6.故障查询和设定时间页面下短按风速调节按键()返回上一层菜单7.主界面下短按模式按键()用于切换当前工作模式。
8.主界面下短按开关按键()系统开关机切换。
9.主界面和定时时间查询页面下短按上键下键,用于修改设定的控制温度。
10.故障查询页面下短按上键下键,用于选择要查看的机组号和故障代码。
11.时间设定页面下短按上键下键,用于修改时间。
3主界面主界面下会显示出风口温度(左侧)和设定温度(右侧)。
可以利用上下键直接修改设定水温,温度值可设定的范围:16℃~30℃。
右下角数字显示系统实时时钟,左下角数字显示故障机组号及对应故障的个数,多个机组故障时,可以循环显示。
当机组无故障时,不显示。
4故障查询页面主界面下长按上键()进入故障查询页面。

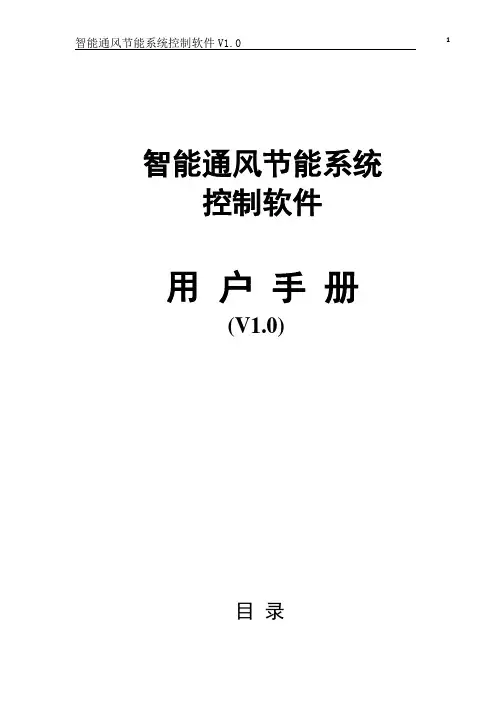

智能通风节能系统控制软件用户手册(V1.0)目录第1章m-NACS新风系统简介 (3)1.1系统控制功能 (3)1.2人机界面 (3)第2章系统显示面板 (4)第3章系统设置 (6)3.1系统参数设置 (6)3.2空调和风机的运行时间清零 (9)3.3系统密码设置 (9)3.4系统参数说明 (9)第4章系统的维护与保养 (9)4.1维护保养内容 (9)4.2维护保养记录表 (10)注意事项 (10)第1章中碳智能通风节能系统控制软件简介智能通风节能系统控制软件V1.0 31.1系统控制功能m-NACS系统的控制功能如框图1.1所示:图1.1控制功能框图1.2人机界面系统具有友好的现场管理人机界面,面板的显示信息如下图1.2所示,图1.2 面板显示信息m-NACS系统的人机界面具有以下特点:❝具有显示屏、键盘等人机界面,能方便地进行现场查询、设置;❝能够以数值、文字和灯光信号等方式显示机房内外温湿度、系统运行状况、运行控制模式、累计运行小时和告警信息等;❝能够对系统运行监测条件、运行模式、告警等参数进行方便地设置;❝系统查询、设置有不同的操作权限,且有密码对应管理;❝各设定值和控制逻辑条件都有明确的定义。
第2章系统显示面板首次接通电源,操作面板的液晶屏上显示初始状态,如图2.1图2.1 显示面板信息操作面板的显示信息可分为11部分,如下图2.2所示图2.2 面板及显示屏①中碳图标②室外温湿度设定显示③室内温湿度设定显示④室内温湿度状态显示为室内湿度高于室内设定湿度数值为室内温度高于室内设定温度数值⑤风机、空调、清灰工作状态显示为风机工作中为空调工作中为开启了定时清灰状态⑥风机工作时风量显示依次递增⑦风机、空调运行时间为风机工作总时间为空调工作总时间⑧功率为当前风机运行功率数值⑨故障告警市电掉电故障风机一故障风机二故障风机一二同时故障空调一故障空调二故障空调一二同时故障滤芯堵塞故障检测到易燃气体或烟雾⑩当前时间显示↑设置过程中调节数值向上↓设置过程中调节数值向下┛运行状态下按下进入密码输入模式,密码输入正确后再次按下┛进入设置模式,设置模式中按下为“确定”功能Χ设置模式中按下为“退出”功能第3章系统设置3.1 系统参数设置m-NACS新风系统的参数可按照以下步骤进行设置:(1)按一下┛键后在显示屏的正中间显示“0000”,此时为系统密码输入模式,再按上下键“↑、↓”逐位输入密码,当输好第一位后按确定键“┛”自动跳入下一位输入,依次全部输好后就可以进行正常的操作了,密码输入后待机为1分钟,一分钟内不进行任何操作的话,屏幕自动锁定,此时就需要按上述步骤重新输入密码,系统的初始密码为1234 。

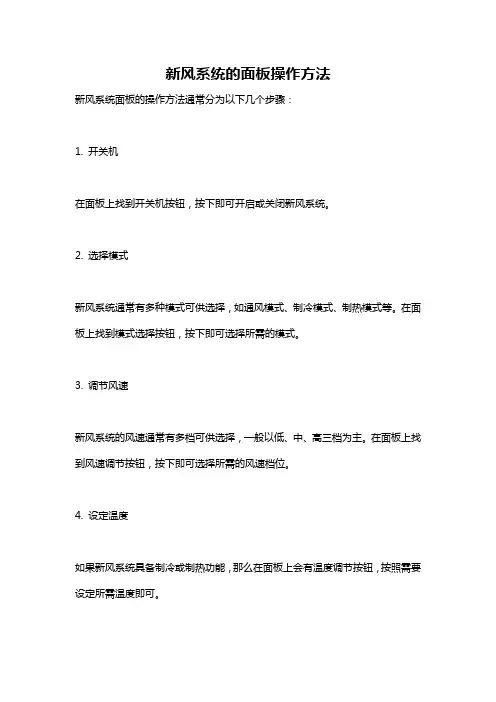

新风系统的面板操作方法
新风系统面板的操作方法通常分为以下几个步骤:
1. 开关机
在面板上找到开关机按钮,按下即可开启或关闭新风系统。
2. 选择模式
新风系统通常有多种模式可供选择,如通风模式、制冷模式、制热模式等。
在面板上找到模式选择按钮,按下即可选择所需的模式。
3. 调节风速
新风系统的风速通常有多档可供选择,一般以低、中、高三档为主。
在面板上找到风速调节按钮,按下即可选择所需的风速档位。
4. 设定温度
如果新风系统具备制冷或制热功能,那么在面板上会有温度调节按钮,按照需要设定所需温度即可。
5. 其他设置
除了以上几个操作外,新风系统的面板还可能有其他设置,如定时开关机、自动清洁等。
可以根据具体情况在面板上进行设置。
需要注意的是,不同品牌和型号的新风系统的面板操作方法可能会略有不同,建议在使用前认真阅读使用说明书。

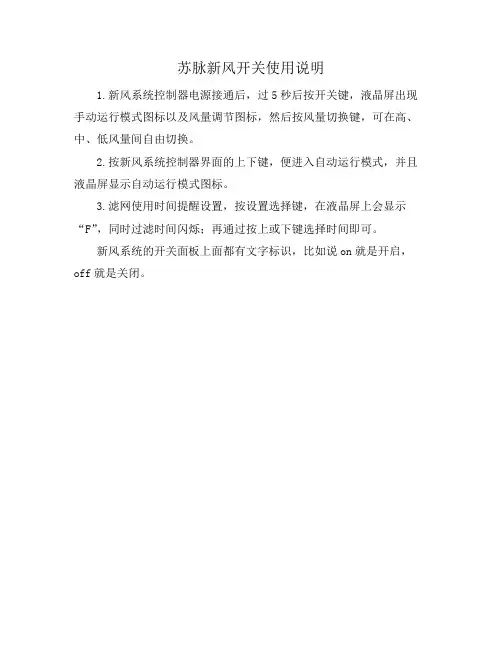

苏脉新风开关使用说明
1.新风系统控制器电源接通后,过5秒后按开关键,液晶屏出现手动运行模式图标以及风量调节图标,然后按风量切换键,可在高、中、低风量间自由切换。
2.按新风系统控制器界面的上下键,便进入自动运行模式,并且液晶屏显示自动运行模式图标。
3.滤网使用时间提醒设置,按设置选择键,在液晶屏上会显示“F”,同时过滤时间闪烁;再通过按上或下键选择时间即可。
新风系统的开关面板上面都有文字标识,比如说on就是开启,off就是关闭。
新风机组使用和维护手册1. 开机准备1.1 检查新风机组周围是否有障碍物,确保通风良好。
1.2 检查新风机组的电源线是否损坏,如有损坏,请勿开机。
1.3 将新风机组模式选择开关拨到正确的位置,如制冷、制热或通风模式。
1.4 检查新风机组过滤网是否清洁,如不清洁,请用洗涤剂或清水清洗,晾干后重新安装。
2. 使用操作2.1 开机前,请先关闭新风机组的电源开关,确保安全。
2.2 按下开机按钮,新风机组开始运行。
2.3 根据需要调节新风机组的温度、风速和风向。
2.4 新风机组运行过程中,请勿遮挡出风口,以免影响空调效果。
2.5 新风机组运行时,请注意室内外温差,避免室内温度过低或过高。
3. 维护保养3.1 每周清洗新风机组的过滤网,以保证空气质量。
3.2 每月检查新风机组的电源线、插头和开关是否正常,如有损坏,请及时更换。
3.3 每季度检查新风机组的室外换热器,如有结霜、污垢等,请用清洗剂清洗。
3.4 每半年检查新风机组的压缩机、风扇等核心部件,如有异常噪音、震动等情况,请及时维修或更换。
3.5 每年对新风机组进行全面的检查和维护,确保其正常运行。
4. 故障处理4.1 如新风机组无法开机,请检查电源线是否损坏、电源插座是否正常。
4.2 如新风机组运行过程中出现异常噪音、震动等情况,请检查核心部件是否正常。
4.3 如新风机组制冷、制热效果不佳,请检查室外换热器是否清洁、过滤网是否堵塞。
4.4 如新风机组出现其他故障,请及时联系专业维修人员进行处理。
5. 安全注意事项5.1 新风机组运行时,请勿触摸出风口、换热器等部位,以免烫伤。
5.2 请勿在新风机组附近放置易燃、易爆物品。
5.3 新风机组运行时,请勿遮挡出风口,以免影响空调效果。
5.4 请勿在新风机组运行过程中拆卸或损坏设备。
本手册为新风机组使用和维护的详细指南,用户需按照手册要求进行操作,以确保新风机组的正常运行和延长使用寿命。
如有疑问或需要帮助,请及时联系新风机组的制造商或专业维修人员。
kf500a说明书
一、概述
KF-500A液晶数显智能新风控制器,可以选择手动控制或定时控制新风机的运行,控制器输出信号直接控制新风机的启动及转速,可广泛应用于住宅、商业及工业场合,并且能提升空气品质,创造健康、舒适、环保、节能的生活工作环境。
二、按键功能说明
1键:开关机
2键:参数设置选择
3键:滤网时间清零
4键:风速增加、参数上调
5键:风速减小、参数下调
三、详细说明
1键:短按开启或关闭控制器
2键:长按该键3秒钟清零滤网工作时间
3键:短按该键首先进入开机时间设置,开机时间闪烁,通过键和键调整数值,调整范围1-99分钟;再次短按该键首先进入待机时间设置,待机时间闪烁,通过键和键调整数值,调整范围0-99分钟;再次短按该键首先进入滤网工作时间间设置,通过键和键调整数值,调整范围1-99天。
4正常工作模式下通过键和键调整风速。
5当待机时间设置为0时,风机持续按设定风速运行;当待机时间设置不为0时,风机按设定的开机时间工作一段时间后,按设定的待机时间停止一段时间,再按设定的开机时间工作一段时间,如此循环。
6风机启动时滤网工作时间开始计时,当滤网使用时间超过设定时间后“CLEAN FILTER”字符闪烁提示用户清洁滤网,用户清洁完滤网后长按键清零滤网工作时间,重新开始滤网计时。
7有按键操作时背光点亮,超过10秒钟无按键操作,背光自动熄灭。
注:机组安装使用前请仔细阅读本用户手册1目录引言概述安全守则仓储运输规范质保交付清单技术参数装机前注意事项机组前罩拆装说明设备控制安装说明电源接入技术维护销售许可安装许可卖方信息2博乐通风很高兴为您提供一款全新的高质量壁挂式新风换气机FRESHBOX E 120K 。
引言该使用说明书包括技术参数、安全守则、运行及安装指南等内容。
在安装和开启设备前请仔细阅读使用说明书,特别是其中的安全条例。
请妥善保管使用说明书概述该款壁挂式新风系统适用于别墅、房屋或公寓通风。
本产品为壁挂式安装设计,使用时需连接直径为75mm 的风管,可持续工作。
本产品适用温度为+1℃到+60℃、相对湿度不超过80%的环境,工作温度范围在-25℃到+50℃。
防护等级 □电机-IP44 □整机-IP22产品会定期更新设计,部分型号的描述可能与本手册略有差异,应以实际产品为准。
安全守则切断电源后才允许对产品进行电气连接、技术维护等相关操作。
该产品为I 级电气设备,所有安装和维修操作请由专业人士执行,请严格遵守国家相关安全守则和工作要求(DIN EN 50 110,IEC 364标准)。
产品接电前,请确保机壳和风扇完好无损。
机壳内部构件不得有任何异物,以免损坏风扇叶片。
在对产品进行任何的维护保养之前,请务必断开电源并且保证旋转的部件完全停止。
未经公司授权不得擅自更改本产品。
该产品设计为单相交流电连接,详情可参见《技术数据》。
该产品设计工作时间为24小时运行,需要不间断供电。
要采取措施避免烟雾、一氧化碳和其它燃烧物通过开放的烟囱烟道或消防装置进入室内。
同时排除使用气体或明火的设备出现气流倒灌的可能性。
空气中不得含有任何灰尘或其它固体杂质,黏性物质或纤维材料。
本产品不适用于有易燃易爆气体的环境。
禁止关闭或阻塞本产品的送风口或排风口,以免干扰产品正常运转。
该产品严禁挤压,禁止在产品上摆放重物。
如产品出现异常声音或冒烟等情况,应立即断开电源,然后与售后服务中心联系。
HDK-08-BA液晶控制器使用说明书产品介绍:产品适用于此设备型号的新风换气机。
控制器由数字型液晶,高精度32位ARM处理器,数字温度采集传感器组成。
可实现换气机高、中、低风的调速驱动控制,同时包含送风机和排风机及旁通电机的控制。
能够实现两台风机的同起同停以及风机高速、中速、低速的调节;控制器带有一周7天,每天四时段的定时控制功能,并预留RS485通讯接线,支持Modbus通讯协议,可以实现集中控制系统远程控制功能。
控制功能说明:1:手动模式:用户可以直接设定风机风速,风机按照设定的风速持续运行,参数自动保存。
2:自动模式:用户可以设定7天,每天四时段,控制器根据时间自动读取当前时段风速并控制风机运行,参数自动保存。
3:后台监控模式:用户可以通过后台监控系统远程控制风机的高速、中速、低速及全自动参数设定。
4:恢复出厂配置:当用户设置参数设置混乱时,可恢复出厂设置,将各参数恢复为出厂默认值。
5:背光功能:控制器默认通电后进入待机模式,当有按键被按下时背光被点亮。
操作步骤:接通电源→②.按下开关键(读取用户设置参数)→③.设定风速(手动风速和分时段风速)→④.选择控制模式(手动模式/自动模式)⑤.启动风机。
接通电源后用户可以通过后台监控系统读取/写入控制器的各种状态。
设置说明:控制器中含有5个按键,从左到右依次为::开关机键:手动/自动模式切换:菜单键:设置键:确认键。
开关机键:按下开关机键可以开机、关机。
关机后风机停止运行。
手动/自动模式切换:按下后自动切换手动模式和自动模式运行。
菜单键:设定手动和自动模式的各种参数。
设置键:配合菜单键使用。
确认键:确认参数保存。
手动模式:按下菜单键,通过设置键将光标选择到“手动”模式,然后按下确认键。
在弹出的送、排风量0 – 3档,通过设置键选择送、排风机的风量大小,按下确认键。
:送、排风机同启同停1档低速: 2档中速: 3档高速:自动模式:a: 按下菜单键,通过设置键将光标选择到“AUTO”模式,然后按下确认键。
博乐新风面板使用说明
新风系统面板控制器电源接通后,过5秒后按开关键,液晶屏出现手动运行模式图标以及风量调节图标,然后按风量切换键,可在高、中、低风量间自由切换。
按新风系统面板控制器界面的上下键,便进入自动运行模式,并且液晶屏显示自动运行模式图标。
滤网使用时间提醒设置,按设置选择键,在液晶屏上会显示“F”,同时过滤时间闪烁;再通过按上或下键选择时间即可。
开机,新风系统面板通常是通过主机面板按键进行操作的,在使用前我们要先查看产品的使用说明书,了解面板上各个图标按键代表哪个功能键。
新风系统面板电源接通之后,我们可按下面板左下方或右下方的电源键,将新风系统面板开启。
功能设置,我们找到新风系统面板的模式按键或菜单按键,一般点击一下就会切换一个模式,例如新风系统面板有智能、恒湿、连续三种模式,我们点击一下模式按钮会出现智能模式,点击两下为恒湿模式等等。
我们选好模式之后,按加减键或上下键对其进行调整。
我们也可以按下面板上的单独功能按键,例如按下新风键或排风键等功能按键,再按加减键对其进行调节。
检查维护,新风系统面板使用久了也要定期进行检查维护,我们可以三个月就对其进行检查维护。
在维护时我们需按下新风系统面板电源键把新风系统面板关机。
接下来我们将风口的过滤网拆下来清洗干净,并将其重新安装回去。
除此之外,我们还需检查一下
新风系统面板的其他零配件有没有出现磨损松动的问题,如果存在这些问题要及时维修处理。
