变频器进线电抗器和输出电抗器的挑选疑问

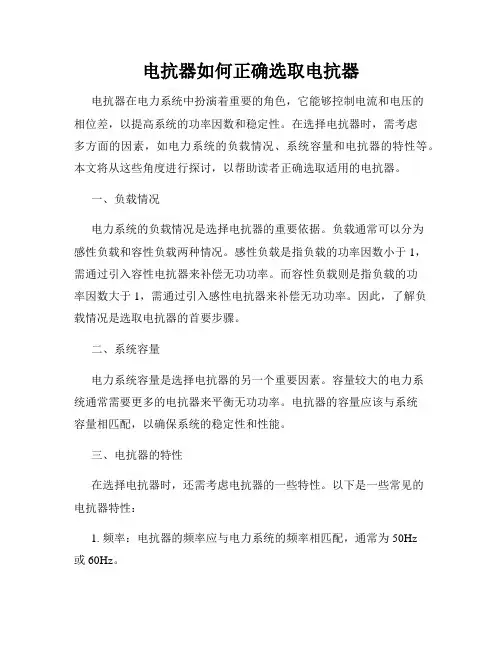

电抗器如何正确选取电抗器电抗器在电力系统中扮演着重要的角色，它能够控制电流和电压的相位差，以提高系统的功率因数和稳定性。

在选择电抗器时，需考虑多方面的因素，如电力系统的负载情况、系统容量和电抗器的特性等。

本文将从这些角度进行探讨，以帮助读者正确选取适用的电抗器。

一、负载情况电力系统的负载情况是选择电抗器的重要依据。

负载通常可以分为感性负载和容性负载两种情况。

感性负载是指负载的功率因数小于1，需通过引入容性电抗器来补偿无功功率。

而容性负载则是指负载的功率因数大于1，需通过引入感性电抗器来补偿无功功率。

因此，了解负载情况是选取电抗器的首要步骤。

二、系统容量电力系统容量是选择电抗器的另一个重要因素。

容量较大的电力系统通常需要更多的电抗器来平衡无功功率。

电抗器的容量应该与系统容量相匹配，以确保系统的稳定性和性能。

三、电抗器的特性在选择电抗器时，还需考虑电抗器的一些特性。

以下是一些常见的电抗器特性：1. 频率：电抗器的频率应与电力系统的频率相匹配，通常为50Hz或60Hz。

2. 电压等级：电抗器的电压等级应与系统的电压等级相匹配，以确保安全可靠的运行。

3. 功率因数：电抗器的功率因数应与系统的功率因数需求相匹配，以实现无功功率的补偿。

4. 额定容量：电抗器的额定容量应根据系统容量和负载情况进行选择，以确保恰当的功率补偿。

五、选取准则根据以上的因素，我们可以制定一些具体的选取准则。

以下是一些建议：1. 根据负载情况，选择感性电抗器或容性电抗器以补偿负载的无功功率。

2. 根据系统容量和性能要求，确定电抗器的容量。

3. 根据电力系统的频率和电压等级，选择合适的电抗器参数。

4. 针对特定的应用需求，选择具有额外特性的电抗器，如调节功能、自耦变压器等。

综上所述，电抗器的正确选取对于电力系统的正常运行和稳定性至关重要。

必须根据负载情况、系统容量和电抗器特性等因素进行综合考虑，以选择适当的电抗器。

通过合理选取，可以提高系统的功率因数、稳定性和节能效果。

变频器输入电抗器和输出电抗器的作用1．输入电抗器在通用变频器应用场合，为了抑制谐波的影响，通常在变频器的进线端加装输入电抗器（如图所示）。

电抗器又称进线电抗器、交流电抗器或电源协调电抗器，它除了能有效地抑制谐波，改善功率因数外，还能够限制电网电压突变和操作过电压引起的电流冲击。

输入电抗器通常串接在电源和变频器输入端之间，与无线电噪声滤波器EIL（射频干扰滤波器）一起使用时应串联连接。

有的变频器在中间直流回路中加装直流电抗器以补偿无功功率，同时也有抑制谐波的功效。

如果有必要，可以采取这一措施，以有效地改善系统的功率因数，降低无功功率的传输，使无功功率得到补偿。

如果配合得当，可将功率因数提高到0.95以上，同时也对降低谐波分量起到一定的作用，另外，直流电抗器能使逆变器运行稳定，并限制短路电流。

因此，很多变频器厂商对55kW以上的变频器随机配套直流电抗器。

如图所示为不同规格的直流电抗器。

图直流电抗器采用输入电抗器抑制谐波干扰的原理是：它增加了电源阻抗，降低了由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压尖峰。

因此，输入电抗器既能阻止来自电网的干扰，又能减少整流电路产生的谐波电流对电网的污染。

通常商用电抗器的额定值是以基于基波电流的谐波电流百分比给出的，如2%和4%输入电抗器，当变频器以额定电流运行时，输入电抗器上将有2%或4%的电压降。

如在400V、50Hz电源上，2%输入电抗器上将有8V的电压降；而4%输入电抗器上将有16V的电压降。

在较高的谐波频率时，输入电抗器具有较大的阻抗，从而减弱了谐波电流。

也可以说，输入电抗器将电源阻抗提高了2%或4%，通常2%输入电抗器就足以吸收电源电压峰值，避免因此而造成的危害，还能保护变频器内部直流回路的电容器不致因浪涌电压和过热而损坏。

一个2%的输入电抗器可降低40%～60%的电流畸变。

通常在变频器输入端的电源阻抗不能小于1%，如果需要将谐波电流进一步降低，可以安装4%的输入电抗器，4%阻抗输入电抗器最适宜降低由变频器产生的谐波电流，因此可降低对公共电源谐波电压畸变的影响。

变频器输入输出电抗器的作用
适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数，具体描述如下：
（1）变频器进线电抗器：主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷；有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

（2）变频器出线电抗器：主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗；两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用；输出电抗器能够补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗，有效抑制dv/dt.减低高频漏电流，起到保护变频器，减小设备噪声的作用；电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

1、输入电抗器作用：用于变频器和电网间，主要作用滤波，防止谐波进入电网连接方式：串联2、直流电抗器作用：用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数连接方式：串联3、输出电抗器：用于变频器和负载之间，因变频器输出多为PWM波形，不能直接用于负载，需要加电抗器进行滤波，目前多采用电感+电容的LC滤波方式连接方式：串联用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。

额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择电压降在4V~8V左右。

电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

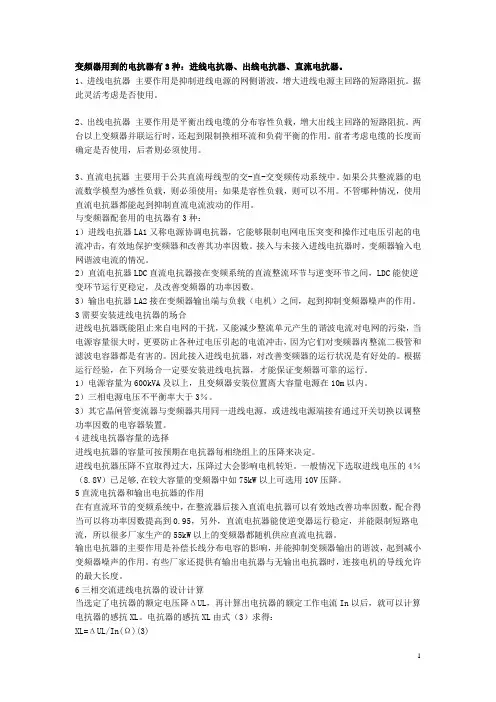

变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。

1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。

据此灵活考虑是否使用。

2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。

两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。

前者考虑电缆的长度而确定是否使用，后者则必须使用。

3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。

如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。

不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。

与变频器配套用的电抗器有3种：1）进线电抗器LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。

接入与未接入进线电抗器时，变频器输入电网谐波电流的情况。

2）直流电抗器LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间，LDC能使逆变环节运行更稳定，及改善变频器的功率因数。

3）输出电抗器LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。

3需要安装进线电抗器的场合进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。

因此接入进线电抗器，对改善变频器的运行状况是有好处的。

根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。

1）电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内。

2）三相电源电压不平衡率大于3％。

3）其它晶闸管变流器与变频器共用同一进线电源，或进线电源端接有通过开关切换以调整功率因数的电容器装置。

4进线电抗器容量的选择进线电抗器的容量可按预期在电抗器每相绕组上的压降来决定。

进线电抗器压降不宜取得过大，压降过大会影响电机转矩。

变频器电抗器效果和选用此种电抗器一般称之为滤波电抗器或谐波按捺电抗器，串在变频器的输入端。

1，用来绑缚电网电压骤变和操作过电压致使的电流冲击，滑润电源电压中包括的尖峰脉冲，或滑润桥式整流电路换相时发作的电压缺点，有用地维护变频器和改进功率因数,2，阻遏来自电网的烦扰，又能削减变频器整流有些发作的高次谐波对电网发作“污染”，有用避免烦扰别的设备。

详细的挑选仍是依照变频器阐明书上介绍的挑选。

1、额外沟通电流的挑选额外沟通电流是从发热方面方案电抗器的长时刻作业电流，一同应当思考满意的高次谐波重量。

即输出电抗器实习流过的电流是变频器电机负载的输出电流。

2、电压降电压降是指50HZ时，对应实习额外电流时电抗器线圈两头的实习电压降。

一般挑选电压降在4V~8V分配。

3、电感量的挑选电抗器的额外电感量也是一个首要的参数！若电感量挑选不适合，会直接影响额外电流下的电压降的改动，然后致使缺点。

而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的挑选是依据在额外频率方案内的电缆长度来断定，然后再依据电动机的实习额外电流来挑选相应电感量央求下的铁芯截面积和导线截面积，才调断定实习电压降。

4、对应额外电流的电感量与电缆长度：电缆长度额外输出电流电感量300米十0A 46μH 200A 23μH 250A 16μH 300A 13μH 600米十0A 92μH 200A 46μH 250A 34μH 300A 27μH 志趣的电抗器在额外沟通电流及以下，电感量应坚持不变，跟着电流的增大，而电感量逐步减小。

当额外电流大于2倍时，电感量减小到额外电感量的0.6倍。

当额外电流大于2.5倍时，电感量减小到额外电感量的0.5倍。

当额外电流大于4倍时，电感量减小到额外电感量的0.35倍。

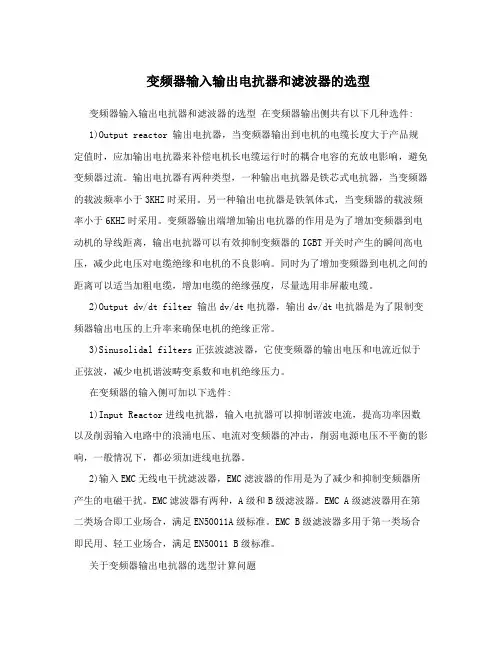

变频器输入输出电抗器和滤波器的选型变频器输入输出电抗器和滤波器的选型在变频器输出侧共有以下几种选件:1)Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。

输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。

另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。

变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。

同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。

2)Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。

3)Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力。

在变频器的输入侧可加以下选件:1)Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。

2)输入EMC无线电干扰滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。

EMC滤波器有两种，A级和B级滤波器。

EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。

EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。

关于变频器输出电抗器的选型计算问题1. 阻抗电压降:阻抗电压降是指XHz时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择阻抗电压降在1-4%左右。

2. 电感量的选择:电抗器的额定电感量也是一个重要的参数～若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

变频器电抗器作用和选用此种电抗器一般称之为滤波电抗器或谐波抑制电抗器，串在变频器的输入端。

1，用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，有效地爱护变频器和改善功率因数,2，阻挡来自电网的干扰，又能削减变频器整流部分产生的高次谐波对电网产生“污染”，有效防止干扰其他设备。

详细的选择还是根据变频器说明书上介绍的选择。

1、额定沟通电流的选择额定沟通电流是从发热方面设计电抗器的长期工作电流，同时应当考虑足够的高次谐波重量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

2、电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择电压降在4V~8V左右。

3、电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的选择是依据在额定频率范围内的电缆长度来确定，然后再依据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。

4、对应额定电流的电感量与电缆长度：电缆长度额定输出电流电感量300米100A 46μH200A 23μH250A 16μH300A 13μH600米100A 92μH200A 46μH250A 34μH300A 27μH抱负的电抗器在额定沟通电流及以下，电感量应保持不变，随着电流的增大，而电感量渐渐减小。

当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。

当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。

当额定电流大于4倍时，电感量减小到额定电感量的0.35倍。

变频器输入侧选用输入电抗器的注意事项1. 变频器输入电抗器的选用应根据实际需求确定其电抗值，并与变频器匹配。

当变频器的输入功率较大时，可以考虑选用大功率电抗器，以保证系统的稳定性。

2. 输入电抗器的额定电流应大于变频器的额定电流，以确保输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。

3. 输入电抗器的额定电压应与变频器的输入电压相匹配，以确保正常工作状态下不会发生电压冲入或过压现象。

4. 输入电抗器的额定频率应与变频器的工作频率相匹配，以保证输入电抗器能够有效地对电源电压进行补偿。

5. 输入电抗器的响应时间应与变频器的响应时间相匹配，以避免响应速度不一致导致系统的稳定性降低。

6. 输入电抗器应具有良好的过载能力，能够承受变频器长时间运行时可能出现的瞬态过电流。

7. 输入电抗器的损耗应尽量小，以减少系统的能耗和热损失。

8. 输入电抗器应具有良好的散热性能，能够有效降低温度，提高运行效率和寿命。

9. 输入电抗器的电感值应尽量稳定，以避免变频器的输出电流产生过多的谐波。

10. 输入电抗器的选用应符合国家相关标准和规定，以确保其安全可靠性，避免可能的电气事故和故障发生。

详细描述：输入电抗器是变频器系统中的关键元件之一，它主要用于电源对变频器输入电压的补偿和调节。

在选择输入电抗器时，首先需要根据实际工作条件和要求来确定其所需的电抗值。

如果系统的输入功率较大，可以选择大功率电抗器，以确保系统的稳定性和可靠性。

在选用输入电抗器时，还需要考虑其额定电流和额定电压。

输入电抗器的额定电流应大于变频器的额定电流，以保证输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。

输入电抗器的额定电压应与变频器的输入电压相匹配，以确保在正常工作状态下不会发生电压冲入或过压现象。

输入电抗器的响应时间和频率也需要与变频器的工作特性相匹配。

响应时间不一致可能导致系统的稳定性降低，频率不匹配可能导致输入电抗器无效地对电源电压进行补偿。

变频器输入电抗器选择变频器将电网的沟通电压转变为直流经整流后都经电容滤波，电容的使用使输入电流呈尖峰脉冲状，当电网阻抗小时，这种尖峰脉冲电流极大，造成很大的谐波干扰，并使变频器整流桥和电容简单损坏。

输入电抗器串联在电源进线与变频器输入侧(R、S、T)，用于抑制输入电流的谐波，削减电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数（提高到0.75~0.85）。

沟通变频调速系统输入侧设置的沟通电抗器或EMC滤波器，应依据变频器安装场所的其他用电设备对电网品质的要求，若变频器工作时已影响这些设备正常运行，可在变频器输入侧设置沟通电抗器或EMC滤波器，来抑制由功率元件通断引起的谐波和传导辐射。

若与变频器连接的电网的变压器中性点不接地，则不能选用EMC滤波器。

电源侧的沟通输入电抗器用于改善输入电流波形、提高整流器和滤波电容寿命、削减不良输入电流波形对电网的干扰、协调同一电网上晶闸管变换器造成的波形影响、削减功率切换和三相不平衡的影响，因此也称为电源协调电抗器，输入电抗器LA1能够限制电网电压突变和操作过电压引起的电流冲击，有效地爱护变频器和改善其功率因数。

变频调速系统接入与未接入输入电抗器时，输入电网的谐波电流的状况如图1所示。

从图2中可以看出，接入电抗器后能有效地抑制谐波电流。

电抗器的作用是防止变频器产生的谐波通过电源的输入回路返回到电网从而影响其他用电设备。

依据运行阅历，在下列场合应考虑安装输入电抗器，才能保证变频器平安牢靠的运行。

1)变频器所接电源的容量与变频器容量之比为10：1以上；电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图2所示。

图1 变频调速系统接入与未接入输入电抗器的比较图2 需要安装进线电抗器的电源2)三相电源电压不平衡率大于3%，电源电压不平衡率K可按下式计算：(1)式中，Umax为最大一相电压；Umin为最小一相电压；Up为三相平均电压。

进线电抗器、输出电抗器、平波电抗器选择计算方法1. 进线电抗器1.1 进线电抗器的额定电流I LN：对直流传动装置(6RA70：I LN=0.82I dN (A式中：I dN：传动装置额定整流电流，通常即为由其供电的电动机的额定电流 (A。

对电压型变频器(6SE70：I LN=1.1I CN (A式中：I CN：变频器额定输出电流，通常即为由其供电的电动机的额定电流 (A。

对6SE70中的整流单元和整流/回馈单元：I LN=0.87I dc (A式中：I dc：整流单元或整流/回馈单元额定输出电流 (A。

1.2 进线电抗器的电感值L：对直流传动装置(6RA70和6SE70中的整流/回馈单元按压降4%选择L：L=0.04U LN/(30.5×2πfI LN (H式中：U LN：进线电压的线电压有效值 (Vf：电网频率 (HzI LN：进线电抗器的额定电流 (A当f=50Hz时：L=73.51×U LN/I LN(μH也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.1~表1.4中选择进线电抗器(适用于f=50Hz。

对变频器(6SE70和6SE70中的整流单元，按压降2%选择L：L=0.02×U LN/(30.5×2πfI LN (H式中：U LN：进线电压的线电压有效值 (Vf：电网频率 (HzI LN：进线电抗器的额定电流 (A当f=50Hz时：L=36.76×U LN/I LN(μH也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.5~表1.8中选择进线电抗器(适用于f=50Hz。

表1.1 进线电压：380(400V 额定压降：8.85V(4% 型号：HKSG2-0.8I LN (A 18 22.4 28 31.5 35.5 40 50 63L (μH1565 1258 1006 894 794 704 563 447订货号K119-513 K119-514 K119-515 K119-516 K119-517 K119-518 K119-519 K119-520 71 80 91 100 112 125 140 160 180397 352 310 282 282 252 201 176 157K119-521 K119-522 K119-523 K119-524 K119-525 K119-526 K119-527 K119-528 K119-529 200 224 250 280 315 355 400 450 500141 126 113 101 89.4 79.4 70.4 62.6 56.3K119-530 K119-531 K119-532 K119-533 K119-534 K119-535 K119-536 K119-537 K119-538 560 630 710 910 1000 1120 1250 1400 160050.3 44.7 39.7 31 28.2 25.2 22.5 20.1 17.6K119-539 K119-540 K119-541 K119-542 K119-543 K119-544 K119-545 K119-546 K119-547 表1.2 进线电压：500V 额定压降：11.55V(4% 型号：HKSG2-0.8I LN (A 22.4 31.5 35.5 40 50 63 71 80L (μH1634 1162 1031 915 732 581 516 458订货号K119-548 K119-549 K119-550 K119-551 K119-552 K119-553 K119-554 K119-555 91 100 112 125 140 160 180 200 224402 366 327 293 262 229 203 183 163K119-556 K119-557 K119-558 K119-559 K119-560 K119-561 K119-562 K119-563 K119-564 250 280 315 355 400 450 500 560 630145 130 116 103 91.5 81.3 73.2 65.4 58.1K119-565 K119-566 K119-567 K119-568 K119-569 K119-570 K119-571 K119-572 K119-573 710 910 1000 1120 1250 1400 160057.6 40.2 36.6 32.7 29.3 26.2 22.9K119-574 K119-575 K119-576 K119-577 K119-578 K119-579 K119-580表1.3 进线电压：690V 额定压降：15.9V(4% 型号：HKSG2-0.8I LN (A 63 71 80 91 100 112 125L (μH803 713 633 556 506 452 405订货号K119-581 K119-582 K119-583 K119-584 K119-585 K119-586 K119-587 140 160 180 200 224 250 280 315362 316 281 253 226 202 181 166K119-588 K119-589 K119-590 K119-591 K119-592 K119-593 K119-594 K119-595 355 400 450 500 560 630 710 910143 126 112 101 90.3 80.3 71.3 55.6K119-596 K119-597 K119-598 K119-599 K119-600 K119-601 K119-602 K119-603 1000 1120 1250 1400 160050.6 45.2 40.5 36.2 31.6K119-604 K119-605 K119-606 K119-607 K119-608表1.4 进线电压：750V 额定压降：17.3V(4% 型号：HKSG2-0.8I LN (A 100 112 125 140 160 180 200L (μH551 491 441 393 344 305 275订货号K119-609 K119-610 K119-611 K119-612 K119-613 K119-614 K119-615224 250 280 315 355 400 450 500246 220 197 175 155 138 122 110K119-616 K119-617 K119-618 K119-619 K119-620 K119-621 K119-622 K119-623630 710 910 1000 1120 1250 1400 160087.4 77.6 60.5 55.1 49.2 44.1 39.3 34.4K119-625 K119-626 K119-627 K119-628 K119-629 K119-630 K119-631 K119-632表1.5 进线电压：380(400V 额定压降：4.43V(2% 型号：HKSG2-0.8I LN (A 5 6.3 8 9.1 11.2 12.5 16 18L (μH2820 2236 1763 1548 1258 1128 883 783订货号K119-401 K119-402 K119-403 K119-404 K119-405 K119-406 K119-407 K119-408 22.4 28 31.5 35.5 40 50 63 71 80630 503 448 397 352 282 224 199 176K119-409 K119-420 K119-411 K119-412 K119-413 K119-414 K119-415 K119-416 K119-417 91 100 112 125 140 160 180 200 224155 141 126 113 101 88.0 78.3 70.4 62.9K119-418 K119-419 K119-420 K119-421 K119-422 K119-423 K119-424 K119-425 K119-426250 280 315 355 400 450 500 560 63056.3 50.3 44.7 39.7 35.2 31.4 28.2 25.2 22.4K119-427 K119-428 K119-429 K119-430 K119-431 K119-432 K119-433 K119-434 K119-435 710 910 1000 1120 1250 1400 160019.6 15.5 19.1 12.6 11.3 10.1 8.8K119-436 K119-437 K119-438 K119-439 K119-440 K119-441 K119-442表1.6 进线电压：500V 额定压降：5.77V(2% 型号：HKSG2-0.8I LN (A 5 6.3 8 9.1 11.2 12.5 16 18L (μH3673 2915 2296 2018 1640 1469 1148 1020 订货号K119-443 K119-444 K119-445 K119-446 K119-447 K119-448 K119-449 K119-45022.4 28 31.5 35.5 40 50 63 71 80820 656 583 517 459 367 292 259 230K119-451 K119-452 K119-453 K119-454 K119-455 K119-456 K119-457 K119-458 K119-45991 100 112 125 140 160 180 200 224202 184 164 147 131 115 102 91.8 82.0K119-460 K119-461 K119-462 K119-463 K119-464 K119-465 K119-466 K119-467 K119-468 250 280 315 355 400 450 500 560 63073.5 66.0 58.3 51.7 45.9 40.8 36.7 32.8 29.2K119-469 K119-470 K119-471 K119-472 K119-473 K119-474 K119-475 K119-476 K119-477 710 910 1000 1120 1250 1400 160025.9 20.2 18.4 16.4 14.7 13.1 11.5K119-478 K119-479 K119-480 K119-481 K119-482 K119-483 K119-484表1.7 进线电压：690V 额定压降：7.97V(2% 型号：HKSG2-0.8I LN (A 63 71 80 91 100 112 125L (μH403 357 285 279 254 227 203订货号K119-485 K119-486 K119-487 K119-488 K119-489 K119-490 K119-491140 160 180 200 224 250 280 315181 159 141 127 113 101 90.6 80.5K119-492K119-493K119-494K119-495K119-496K119-497K119-498K119-499355 400 450 500 560 630 710 910 71.5 63.4 56.4 45.3 40.3 35.7 27.9 25.4K119-500 K119-501K119-502K119-503K119-504K119-505K119-506K119-5071000 1120 12501400 1600 22.7 30.2 18.1 15.9 13.9K119-508K119-509K119-510K119-511K119-512表1.8 进线电压：750V 额定压降：8.85V(2% 型号：HKSG2-0.8 ILN (A 40 50 63 71 80 91 100L (μH282 282 252 201 176 157 141订货号K119-524 K119-525K119-526K119-527K119-528K119-529K119-530112 125 140 160 180 200 224 250 282 252 201 176 157 141 126 113K119-525K119-526K119-527K119-528K119-529K119-530K119-531K119-532280 315 355 400 450 500 560 630 101 89.4 79.4 70.4 62.6 56.3 50.3 44.7K119-533K119-534K119-535K119-536K119-537K119-538K119-539K119-540710 910 1000 1120 1250 1400 1600 39.7 31 28.2 25.2 22.5 20.1 17.6K119-541K119-542K119-543K119-544K119-545K119-546K119-5472. 输出电抗器2.1 输出电抗器的额定电流变频器或逆变器所用的输出电抗器的额定电流I LN可按下式选择I LN=I MN (A式中：I MN：由变频器或逆变器供电的电动机的额定电流 (A2.2 输出电抗器的电感输出电抗器的电感量L可按下式选择L=0.01U MN/(30.5×2πfI LN (H式中：U MN：由变频器或逆变器供电的电动机的额定电压 (Vf：电网频率 (HzI LN：输出电抗器的额定电流 (A当f=50Hz时：L=18.38×U MN/I LN(μH也可根据由变频器或逆变器供电的电动机的额定电压U MN和输出电抗器的额定电流I LN直接从下面的表2.1~表2.2中选择输出电抗器(适用于f=50Hz。

变频器的进线电抗器和出线电抗器的区别
变频器的进线电抗器与出线电抗器的区别进线电抗器用来抗干扰的，防止变频器和其它设备之间互相干扰
出线电抗器是用来滤波用的，一般变频的载波频率在2~10khz 之间，用来滤波可以使得输出波形更平滑
进线电抗器是防止变频器对电网及周边设备造成的谐波干扰。

出线电抗器是为了优化变频器输出的交流电波形，因为变频器输出的是高频的矩形波。

另外还可以防止变频器出线侧的对地电容，延长变频器到电机侧的电缆长度。

变频器外围设备中输入输出电抗器选择在工业生产中，变频器调速既能实现无级调速，又可以节能，因而应用十分广泛。

然而变频器输入侧是一个非线性的整流电路，外接电源电网含有谐波，还有其他设备的高次谐波等等。

为了防止电网和其他干扰源对变频器的干扰，同时减少变频器将对其他设备和电网的影响，常在变频器的输入、输出端配置相应的滤波器、电抗器、断路器等外围设备。

所以变频器保护外围设备的合理选择，是保证变频器正常运行的先决条件。

本文将对变频器外围设备中输入输出电抗器的选择做简单介绍。

1.变频器外围设备构成变频器外围设备一般如图1所示图1由于电源容量、输入电压、变频器与电动机的电缆长短、变频器输出频率的大小等不同，选择保护设备不能一概而论，所以上图中有些设备在有些情况下是可以不配置的。

2.输入电抗器2.1输入电抗器作用输入电抗器又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数，有效地抑制谐波电流。

输入电抗器串连在电源进线与变频器输入侧，用于抑制输入电流的高次谐波，减少电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数。

输入电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有威胁的。

2.2 要安装输入电抗器的场合并非任何场合都需要安装输入电抗器，下面三种情况则需安装输入电抗器。

1 ) 变频器所用之处的电源容量与变频器容量之比为10∶1 以上；电源容量为600 kVA 及以上，且变频器安装位置离大容量电源在10 m 以内。

图2为需要安装输入电抗器的电源容量。

图22)三相电源电压不平衡率大于3%。

电源电压不平衡系数k 按下式进行计算 max min100%pu u k u -=⨯式中max u 为最大一相电压值，min u 为最小一相电压值，p u 为三相平均电压值。

变频器用进线，输出电抗器如何选择由于变频器被使用在各种不同的电气环境,不采取恰当的保护措施,就会影响变频器运行的稳定性和可靠性。

实践证明,适当选配电抗器与变频器配套使用,可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击,同时亦可以减少变频器产生的谐波对电网的污染,并可提高变频器的功率因数。

因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。

一、关于变频器进线电抗器的选择问题1.阻抗电压降:阻抗电压降是指50hz时,对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择阻抗电压降在2-4%左右。

2.电感量的选择:电抗器的额定电感量也是一个重要的参数!若电感量选择不合适,会直接影响额定电流下的阻抗电压降的变化,从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

选择了额定交流电流与阻抗电压降也就确定了电感量。

3.额定交流电流的选择:额定交流电流是从发热方面设计电抗器的长期工作电流,同时应该考虑足够的高次谐波分量。

即输入电抗器实际流过的电流是变频器的输入电流。

二、关于变频器输出电抗器的选择问题1.阻抗电压降:阻抗电压降是指xhz时,对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择阻抗电压降在1-4%左右。

2.电感量的选择:电抗器的额定电感量也是一个重要的参数!若电感量选择不合适,会直接影响额定电流下的电压降的变化,从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定,然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积,才能确定实际电压降。

3.对应额定电流的电感量与电缆长度:电缆长度额定输出电流电感量。

4.额定交流电流的选择:额定交流电流是从发热方面设计电抗器的长期工作电流,同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

变频器输出电抗器怎么选择变频器的输出是经PWM调制的电压波，调制波形如图1所示，由于电动机绕组的电感性质能使电流连续，因此电流基本上是正弦形的，脉冲宽度调制( PWM)有着陡峭的电压上升和下降的前后沿，即du/dt很大，使得输出引线向外放射含量极大的电磁干扰，并且在引出线对地、电动机绕组匝间、绕组对地间都产生很大的脉冲电流。

图1 调制波形为了减轻变频器输出du/dt对外界的干扰，降低输出波形畸变，达到环保标准，削减对电动机绕组的电压冲击造成绝缘损坏，降低电动机的温升和噪声，避开在变频器输出功率管上因du/dt和流过过大的脉冲冲击电流使功率管损坏，以及降低负载短路造成对变频器的损伤，有必要在变频器输出端增设沟通电抗器。

值得指出的是脉冲电压通过较长的输电线时，由于长线上波的反射叠加使得在长线（即变频器输出导线）超过临界长度后，电压有可能达到直流母线（变频器内直流母线）电压的2倍。

因此，变频器输出线长度受到了限制，为解除这种限制，必需接入输出侧沟通电抗器。

接入后，送到电动机等负载上的波形接近正弦电压波形。

当变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增大，从而造成变频器逆变输出的容性尖峰电流过大引起变频器爱护动作，因此必需使用输出电抗器或du/dt滤波器或正弦波滤波器等装置对这种容性尖峰电流进行限制。

输出滤波电抗器用于补偿在电动机电缆长距离敷设时引起的电路电容充电电流，也可抑制谐波。

在多电动机传动时，可接入一台输出滤波电抗器，总电缆长度是每台电动机电缆长度的总和。

从理论上说，功率等级不同的变频器所允许敷设的电动机电缆长度是不同的，并且不同生产厂商的变频器所允许敷设的电动机电缆长度也是不同的。

因此，变频器至电动机电缆在超过多长距离时应加装输出滤波电抗器，还应参阅各变频器生产厂商供应的使用手册。

输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率元件动作时产生的干扰和冲击：在变频器与负载电动机之间连接电缆超过50m时应配置输出电抗器。

变频器进线电抗器与出线电抗器区别
变频器进线侧安装进线电抗器，变频器出线侧安装出线电抗器，请问两种电抗器的区别？
1. 进线电抗器主要作用是：实现变频器和电源的匹配，改善功率因数，减少高次谐波的不良影响，保护变频器整流部分。

通常是：当前级变压器容量远大于变频器功率时（如10倍），有功率因素动态补偿（即有补偿电容投切），电源有超过一定值的尖峰时（如6000V)，需要考虑加进线电抗器。

出线电抗器主要作用是：降低变频器输出中存在的高次谐波对电机的不良影响，如反射波。

综合考虑电机的绝缘电压等级和电机电缆长度，决定是否配置出线电抗器。

同时参考变频器手册可确定大于多少米需要选择出线电抗器。

电抗器的参数主要是阻抗压降：当电抗器通过额定电流时，电抗器上产生的电压降。

一般选3%-5%即可。

2. 进线电抗器用来抗干扰的防止变频器和其它设备之间互相干扰
出线电抗器是是用来滤波用的一般变频的载波频率在
2~10khz 之间用来滤波可以使得输出波形更平滑。

本文由民恩公司根据日常工作和客户交流总结而编辑，希望朋友们能从中有所收获；您的满意是我们最大的心愿。

文中主要是变频器用输入电抗器，输出电抗器，直流电抗器以及变频器输入滤波器和输出滤波器的产品介绍；在文中后面还有我们总结编辑的一些技术性资料主要是帮助你如何进行更好的选取变频器输入电抗器和输出电抗器，供您参考；具体配置请提供技术参数给我们相关人员。

交流输入电抗器产品概述输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

交流输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

交流输入电抗器型号含义交流输入电抗器产品介绍◆电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的2.0%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器◆使用cosφ（功率因数）校正电容或功率因数校正单元交流输入电抗器技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器交流输出电抗器产品概述输出交流电抗器用于变频器的负载侧,输出交流电抗器补偿长电缆的电容性电荷反转电流;如果是长电机电缆，则可以限制电机端子的dv/dt,延长变频器的有效传输距离，抑制变频器的IGBT模块开关时产生的瞬间高压。

关于变频器用进出线电抗器、出线电抗器的选择随着电力电子技术的迅速发展，从20世纪90年代以来，交流变频调速已成为电气传动的主流，其应用范围日益广泛。

由于变频器被使用在各种不同的电气环境，不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。

实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。

因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。

一、关于变频器进线线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

即输入电抗器实际流过的电流是变频器的输入电流。

2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择阻抗电压降在2-4%左右。

3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

选择了额定交流电流与阻抗电压降也就确定了电感量。

二、关于变频器出线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

2，阻抗电压降阻抗电压降是指X Hz时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择阻抗电压降在1-4%左右。

3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
